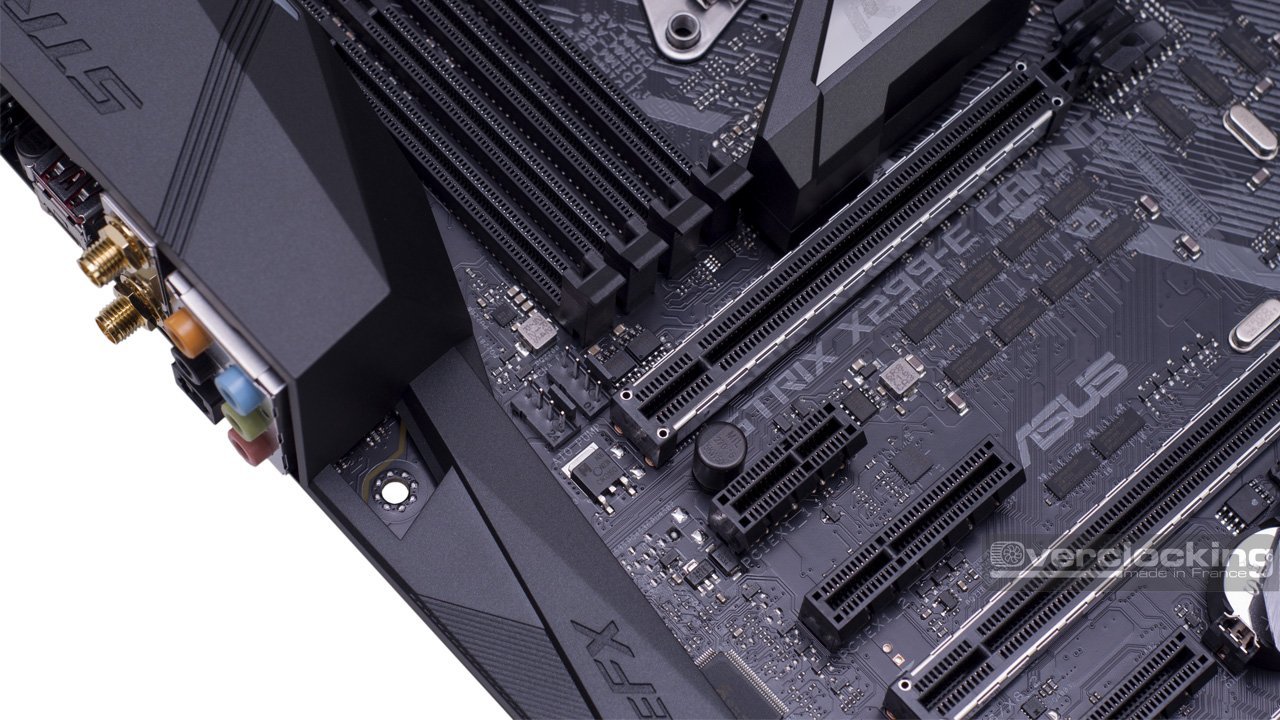

LE PCB :
Encore une fois, ASUS signe ici un très beau PCB. Certe, il n’st pas au niveau d’une ROG Maximus, mais il est tout de même bien fourni. On est quand même sur une gamme Strix !

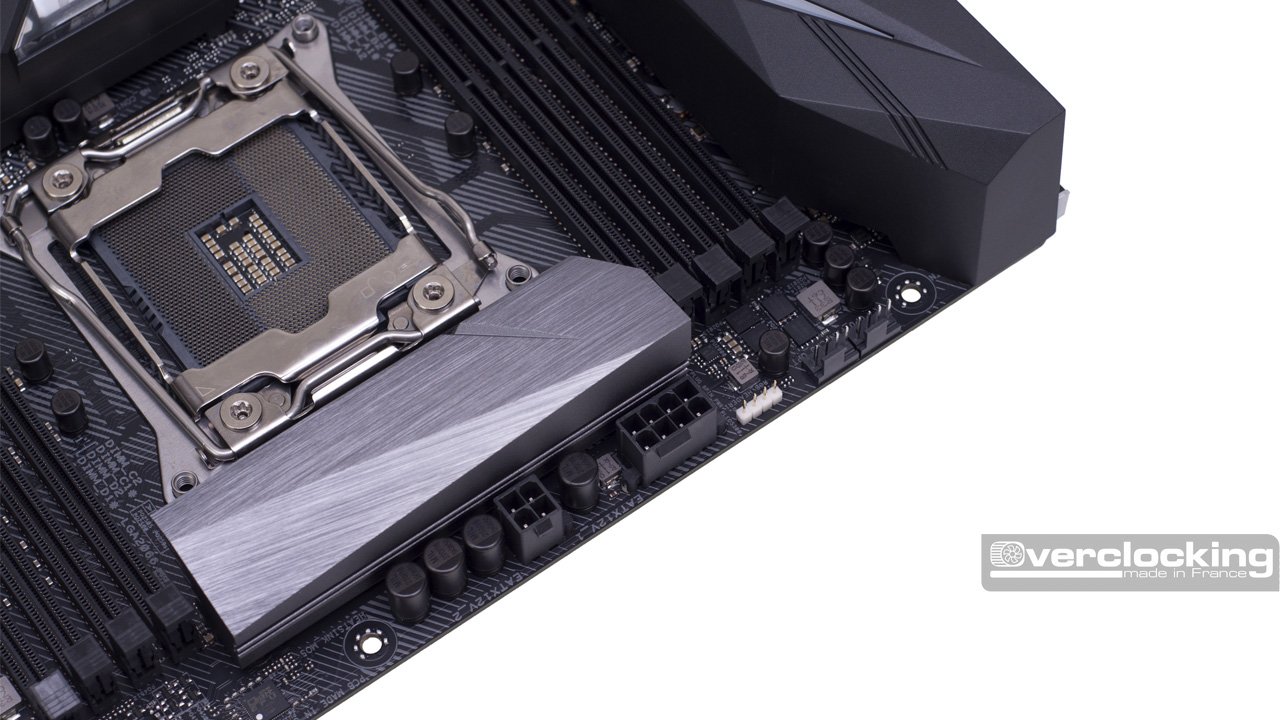

Étages d’alimentation : Extreme Engine Digi+ :
Encore une fois nous retrouvons le DIGI+, véritable marque de fabrique d’Asus. Cette fois ci, la marque intègre son DIGI+ à l’Asus Pro Clock II, un système permettant à la X299-E Gaming de gérer le BCLK de façon plus poussée. ASUS communique sur le fonctionnement de paire avec TurboV pour améliorer le contrôle des fréquences. En pratique, pas de TurboV compatible … La partie overclocking promet d’avance de grands moments de solitude.
Rien n’empêche la qualité des produits utilisés : des bobines en alliage MicroFine, condensateurs métalliques noirs 10K de fabrication Japonaise. Ces étages d’alimentation sont au nombre de 8, et c’est bien un miminum pour notre i9-7900X et ses 10C/20T.
Alimentation :

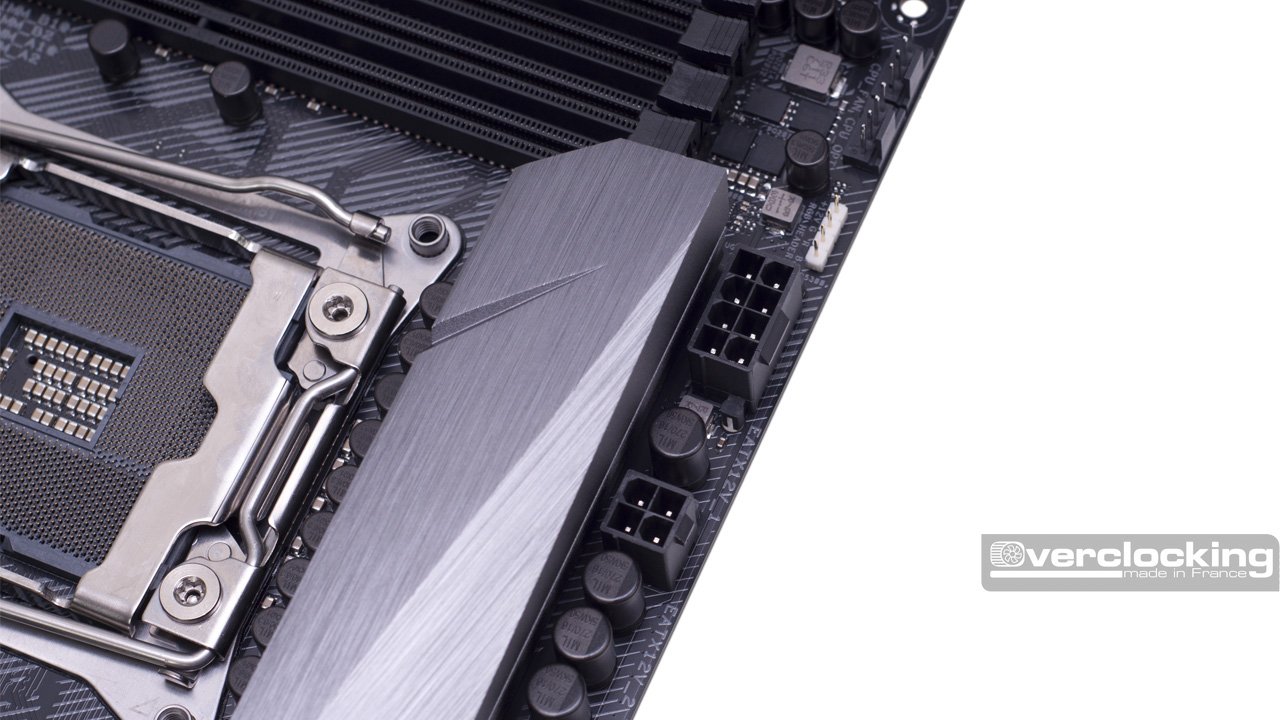

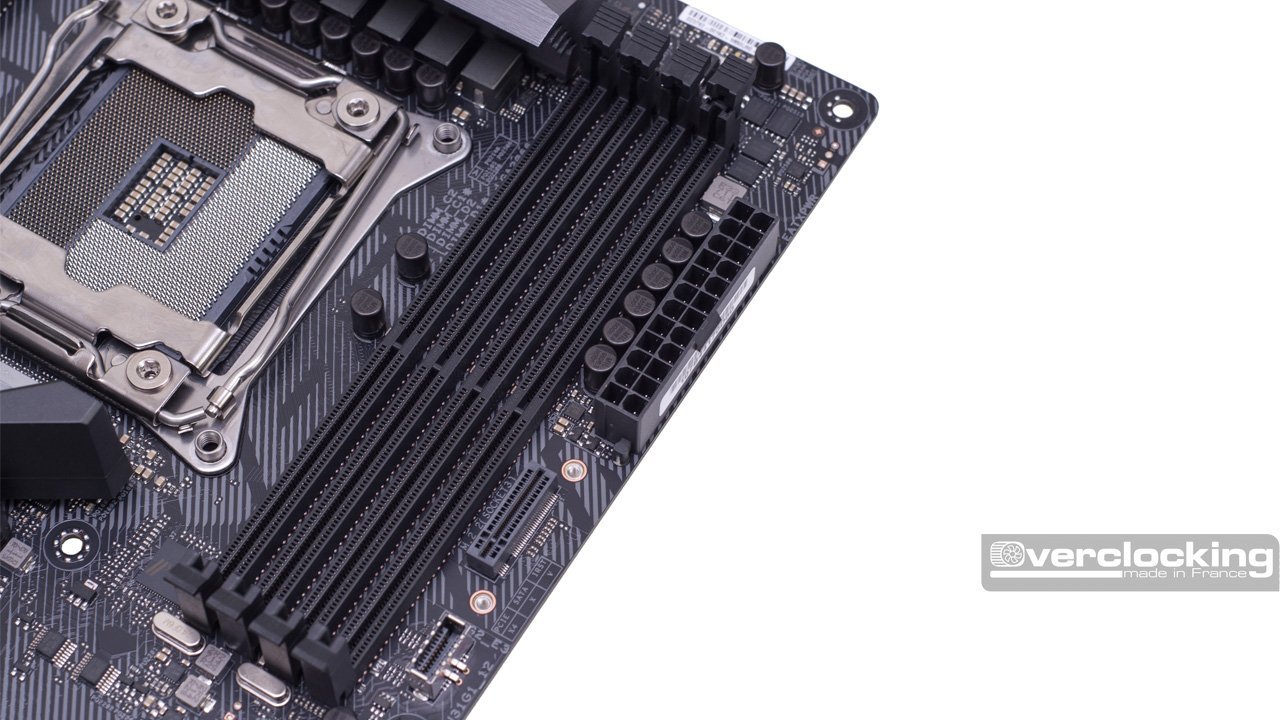

L’alimentation électrique se fera au travers d’un indispensable connecteur à 24 broches. Mais la plateforme nécessitant une alimentation poussée et stable, ASUS a rajouté un connecteur 4 et 8 broches supplémentaire.

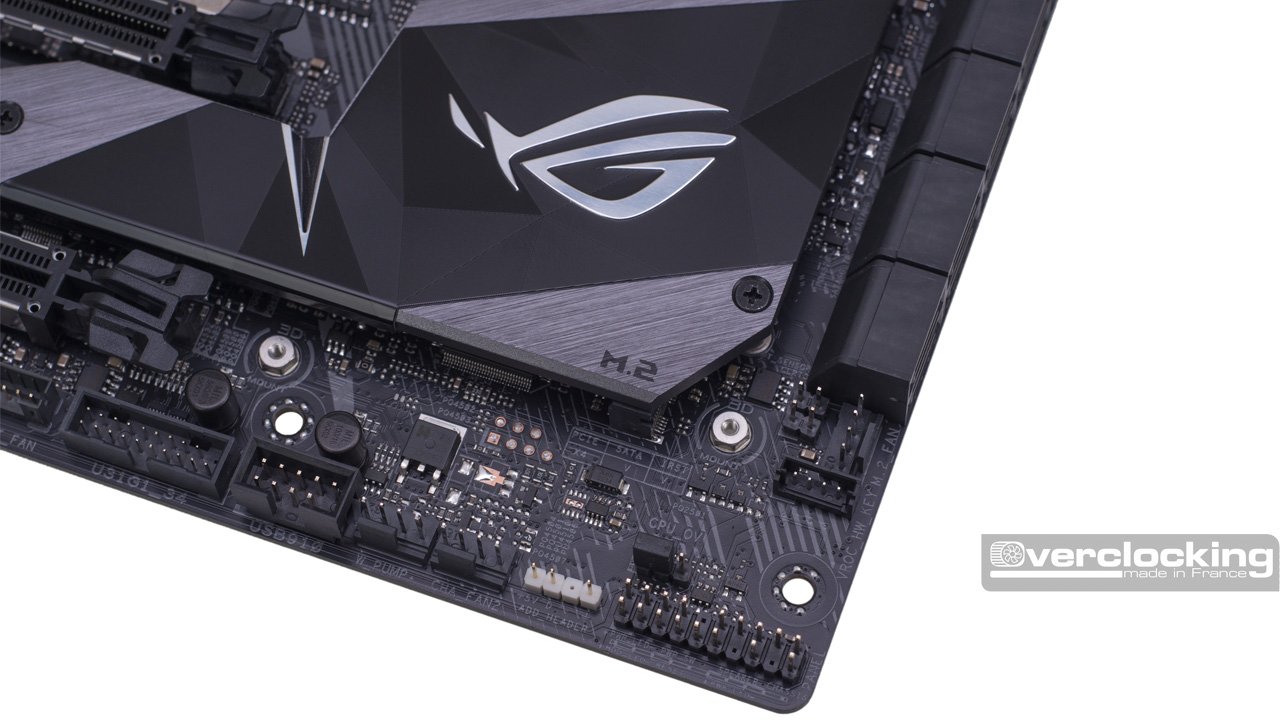

Connectique interne :
Comme toujours, nous avons peur d’en oublier tellement il y en a :
- 1 x connecteur AAFP
- 1 x connecteur Aura Addressable Strip
- 2 x Aura RGB Strip
- 1 x connecteur pour ventilateur du CPU
- 2 x connecteurs pour ventilateur du châssis
- 1 x connecteur CPU OPT Fan
- 1 x connecteur Front panel
- 1 x connecteur System Panel (Q-Connector)
- 1 x connecteur pour capteur thermique
- 1 x connecteur pour ventilateur M.2
- 1 x VROC_HW_Key
- 1 x connecteur pour la pompe de l’AIO
- 1 x connecteur pour la pompe du watercooling
- 1 x jumper Clear CMOS
- 1 x connecteur 5-pin EXT_FAN
- 1 x connecteur USB 3.1 sur panneau avant
- 1 x cavalier CPU_OV
- 2 x connecteur USB 3.1 pour 2 x USB
- 1 x connecteur USB 2.0 pour 2 x USB
Ouf !!
Forcément la connectique pour les supports de stockage ne sont pas oubliés. Nous avons tout ce qu’il faut :
- 1 x socket M.2 (2242 à 2280 PCIE x4)
- 1 x M.2 Socket (2242 à 22110 PCIE x 4)
- 8 x connecteurs SATA 6Gb/s
Comme les dernières cartes d’Asus, le port U.2 disparaît donc au profit d’un second port M.2.
Le SATA-Express est également absent, tout comme sur la Maximus Formula IX. Il est en voie de disparition, ce connecteur n’ayant pas été adopté.
