[OMF] ASUS Z87 Sabertooth

16
29034

Le PCB

sabertooth z87 11

Étages d’alimentation

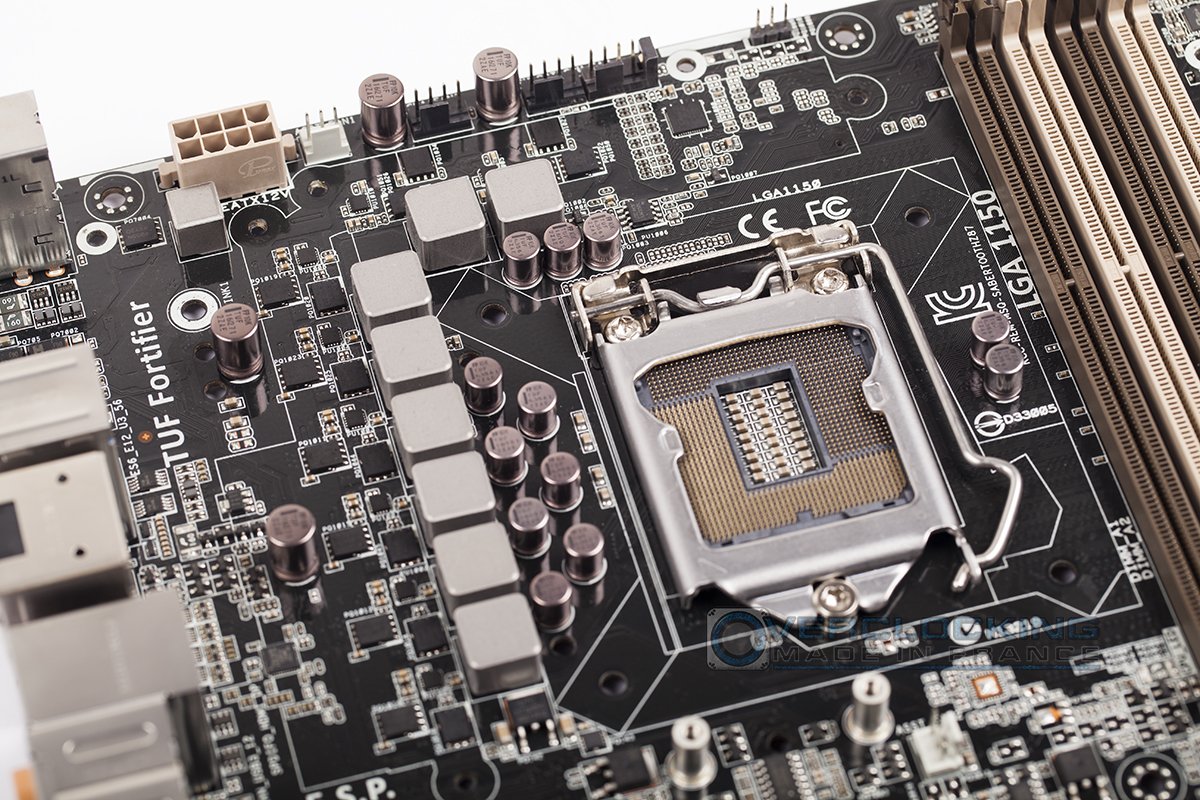

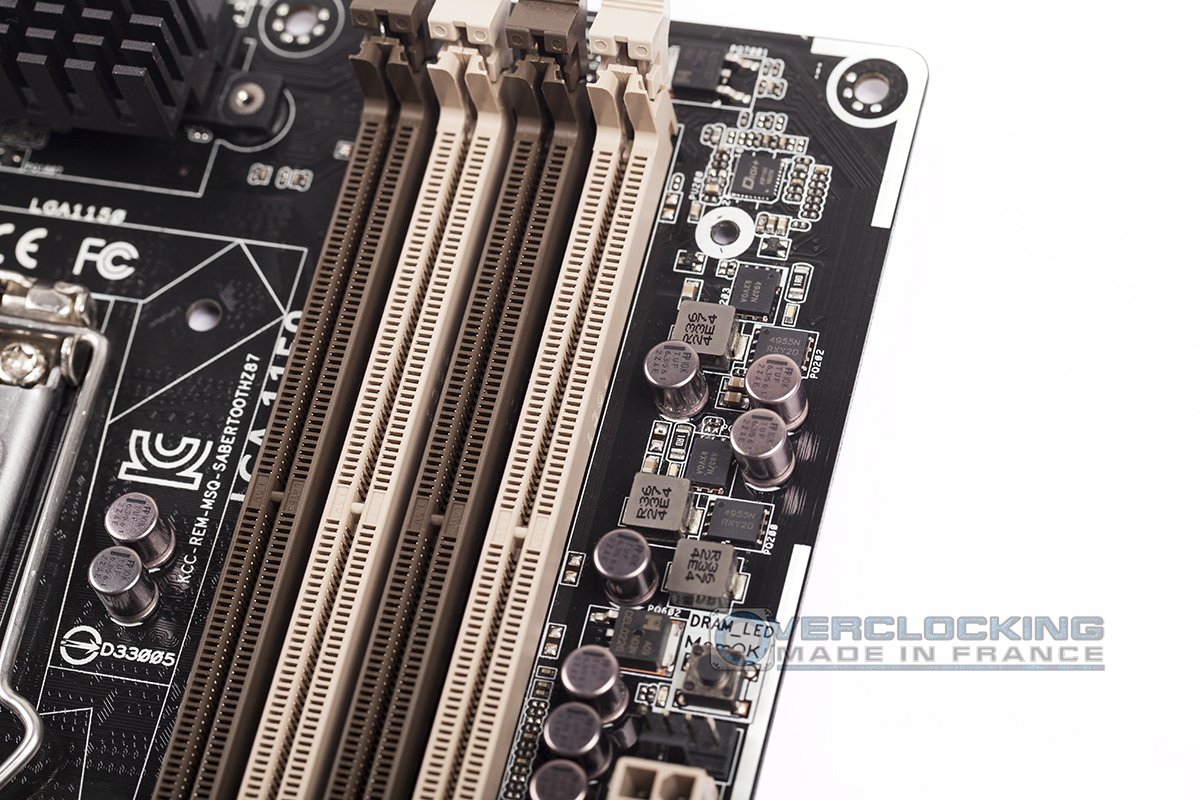

Huit étages d’alimentation de classe militaire sont intégrés au PCB pour une stabilité ultime dans les applications les plus lourdes. Trois étages sont également présent pour la PLL et la mémoire vive.

Alimentation

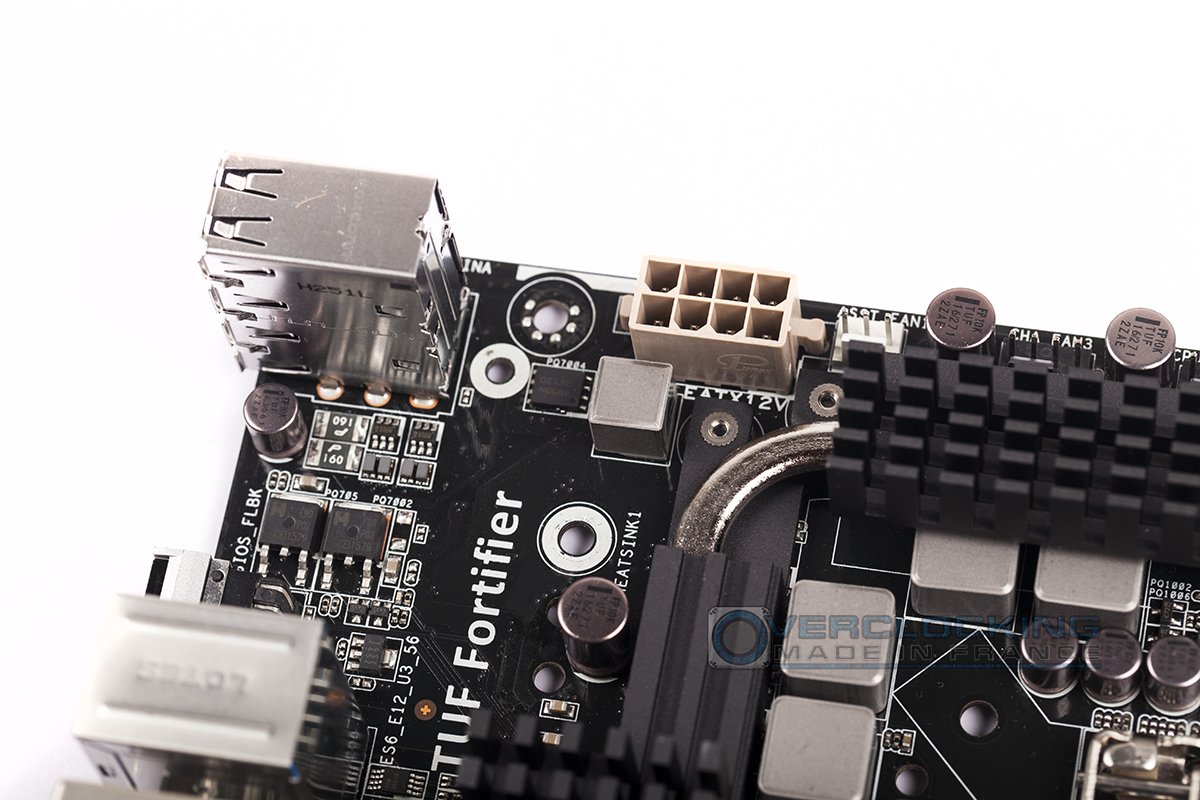

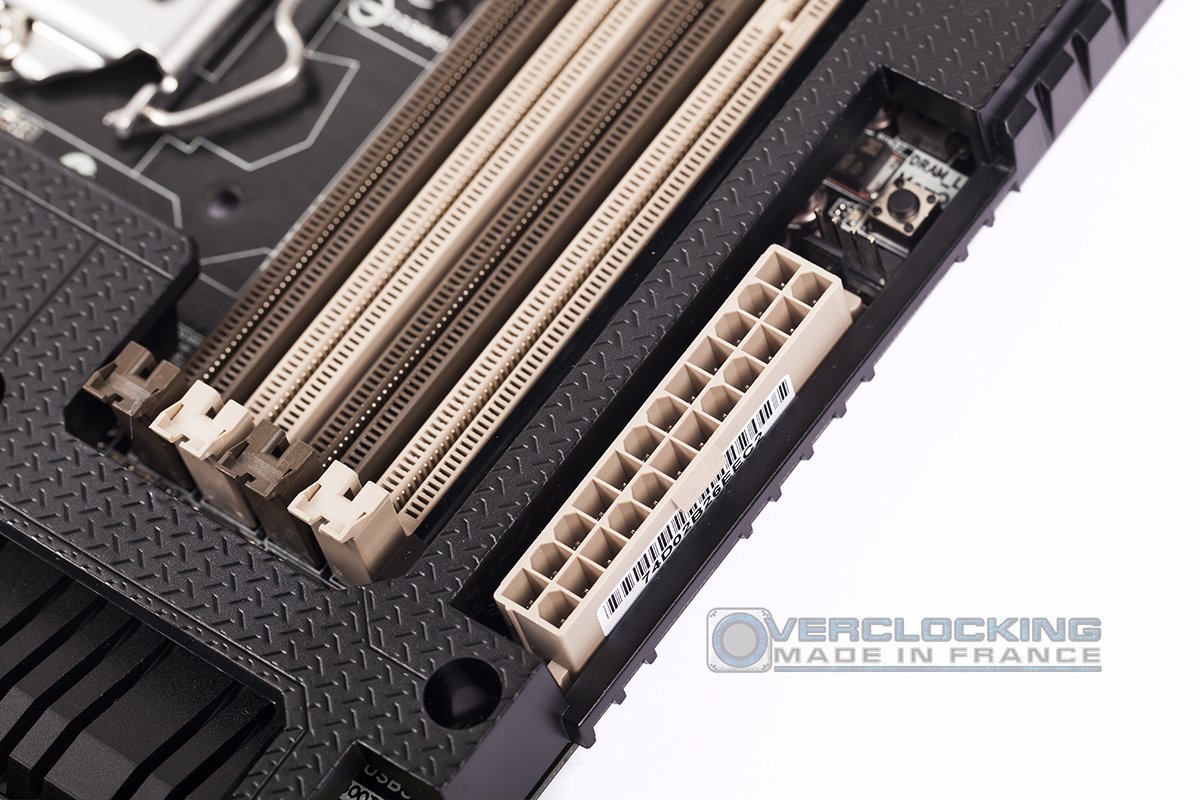

L’alimentation de la carte mère se fera via un connecteur broche 8 pins pour le processeur et un connecteur broche 24 pins pour la carte mère.

Quelques boutons

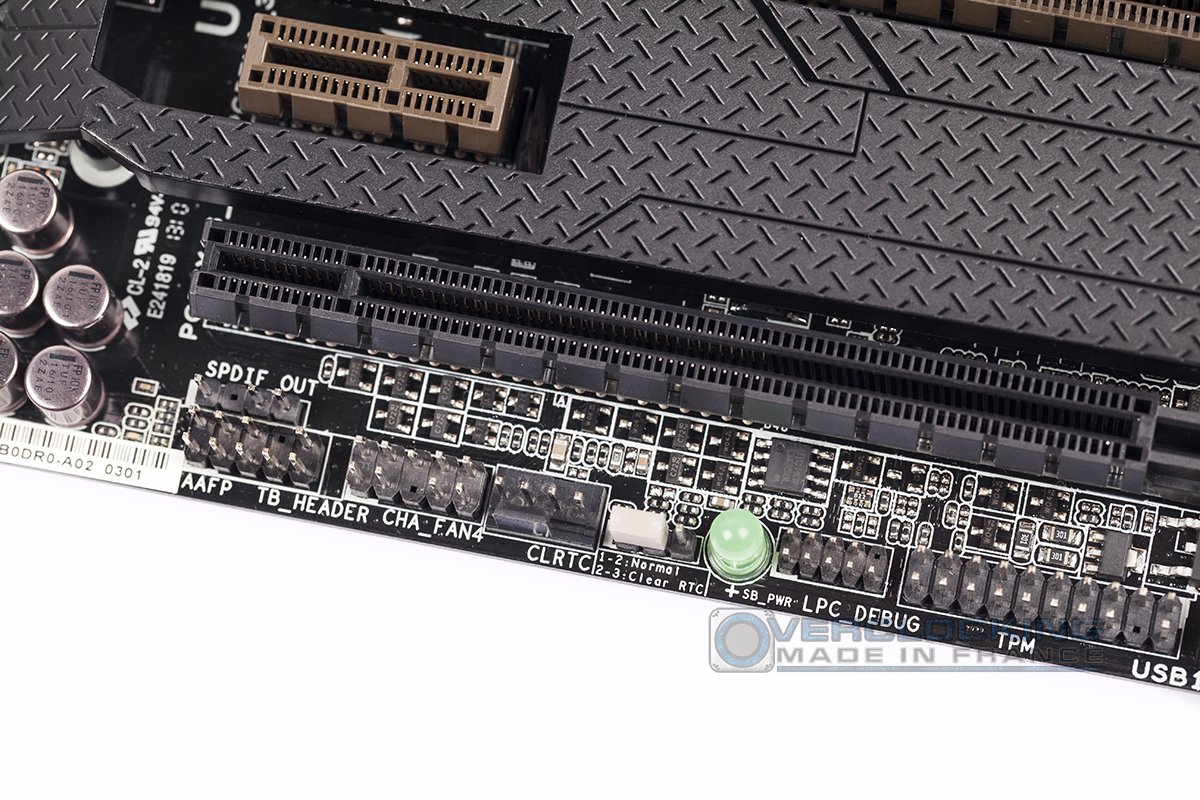

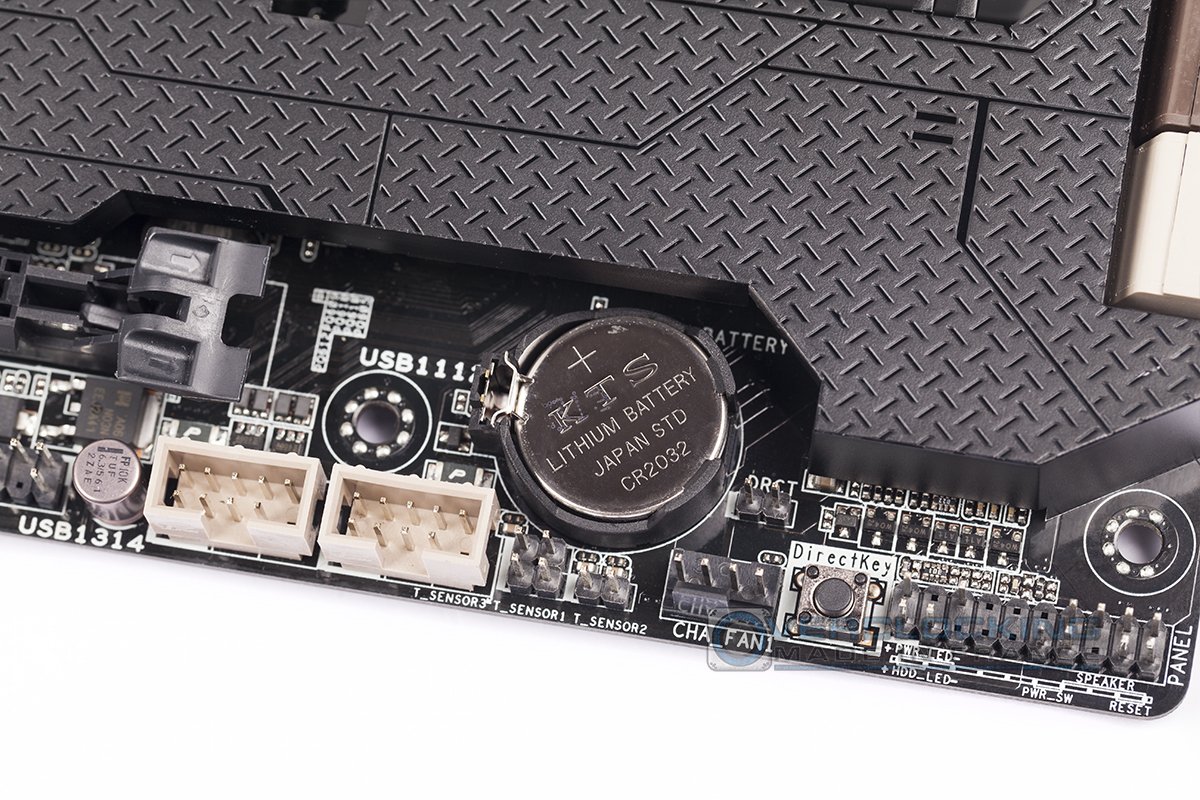

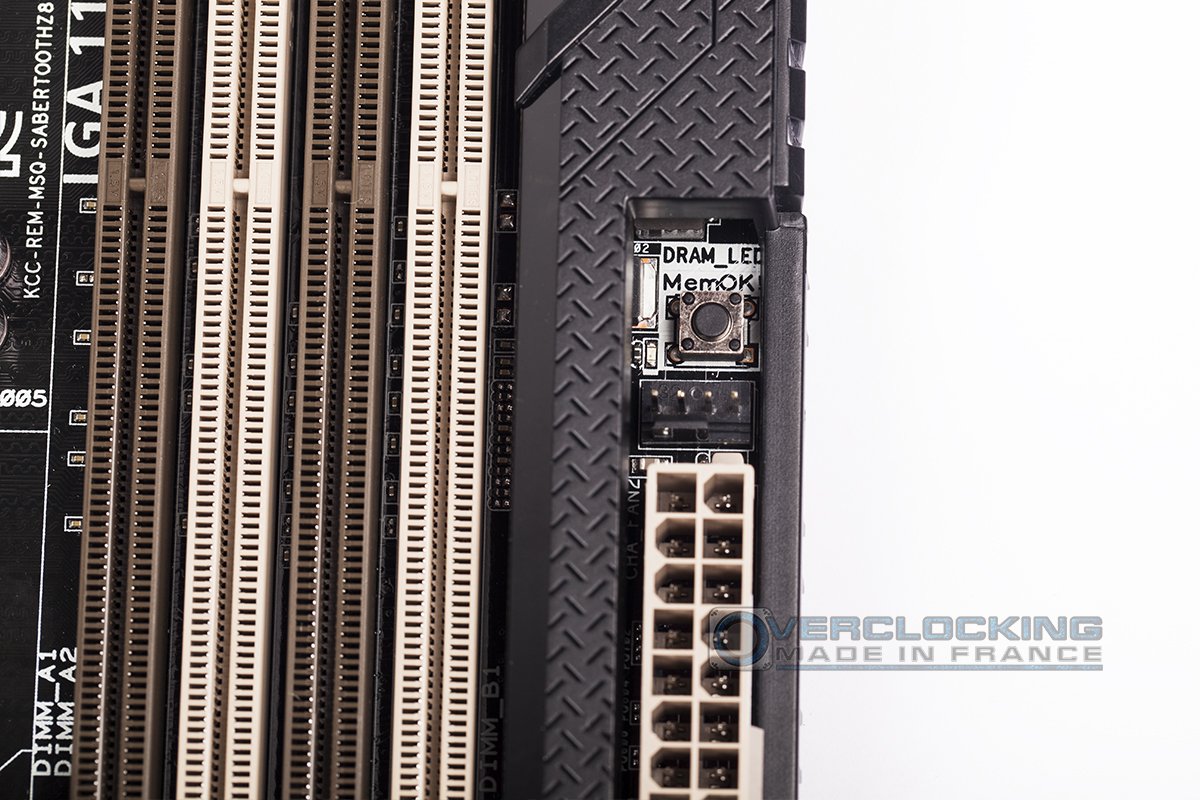

ASUS a placé sur sa Z87 Sabertooth plusieurs boutons très utiles. Le premier est situé à coté des RAM. Il s’agit du bouton « MemOK ». Ce bouton vous permet, en cas de mauvais paramétrage de timings ou de fréquence, de placer la mémoire vive à des fréquences très faibles avec des timings relâchés et donc de pouvoir redémarrer sans problème. Le second bouton est en réalité un jumper. Si vous le placez dans la position 2-3, l’UEFI sera automatiquement mis par défaut. Le troisième bouton situé en bas a droite de la carte mère près du panel, le « DirectKey », permet, une fois actionné, d’accéder directement à l’UEFI. Par exemple : si vous êtes sous Windows et que vous avez besoin de modifier votre UEFI, appuyez sur le « DirectKey », vous accèderez au bios sans tapoter la touche Suppr.

Connectique

La carte mère embarque huit ports SATA 3 6Gb/s dont deux ports sur un contrôleur ASMedia (gris) et six ports sur le contrôleur Intel (kaki). Ces derniers sont compatibles Raid 0, 1, 5 et 10. Une sortie (verte) est disponible pour brancher des ports USB 3.0 en façade du boitier.

sabertooth z87 15



page suivante
