Noctua direct die ? Oui, vous avez bien lu. Pour la modique somme de 4,90€, il est possible de se procurer l’adaptateur qui permettra de gagner entre 10 et 15°C sur un CPU AM5.
Trop beau pour être vrai ? En pratique, l’opération est un peu plus complexe, mais loin d’être insurmontable. On vous explique en détails.
Noctua direct die : pourquoi faire ?
C’est peut-être la première question à poser et la réponse est claire : un gain en température CPU substantiel entre 10 et 15°C. Nous en parlons dans notre test du LiquidHaus ISO. Les dissipateurs thermiques des Ryzen AM5 sont très épais, pour des raisons de retro-compatibilité avec les refroidisseurs AM4. L’intention de AMD est louable, mais l’efficacité thermique s’en trouve impactée.
Les utilisateurs exigeants ont donc recours au delidding : opération qui consiste à retirer le dissipateur d’origine pour que le refroidisseur CPU soit directement en contact avec les dies. L’option la plus répandue est alors le watercooling custom. Ainsi, Thermal Grizzly, ou encore Iceman Cooler, se sont fait une réputation en proposant des waterblocks adaptés à cet usage.
Mais si l’utilisateur ne souhaite pas s’embarrasser d’une boucle custom ? Ou s’il veut bénéficier de la légendaire fiabilité et quasi-absence d’entretien d’un ventirad ? C’est là qu’intervient Noctua et son NM-DD1.
Noctua direct die : comment faire ?
Tout commence par le choix d’un aircooler compatible dans la gamme Noctua. La liste se trouve ici et balaye un panel assez large allant du NH-U9B au NH-D15 G2. Nous avons choisi ce dernier (quitte à chercher la performance).
Delidding CPU
Le retrait du dissipateur CPU est une opération délicate, mais réalisable facilement à condition d’être patient et méticuleux. Plusieurs méthodes existent, mais nous recommandons l’emploi de l’outil Delid-Die-Mate de Thermal Grizzly. Peu de risque de dégrader le CPU avec celui-ci.
Une fois le dissipateur retiré, nous nettoyons délicatement les dies avec de l’alcool isopropylique ou un kit de nettoyage. Enfin, nous protégeons tous les composants autour des dies avec un isolant. Un vernis à ongle transparent peut faire l’affaire, ou un coating dédié (Thermal Grizzly en commercialise un).
Une option alternative consiste à se procurer un CPU déjà delid. Thermal Grizzly vend par exemple des 9800X3D delid avec garantie. Mais attention aux Ryzen 9000. Nous reviendrons sur le sujet.
Préparation du cooler
Deux options s’offrent à l’utilisateur :
- Commander le kit NM-DD1 via le formulaire de contact Noctua. Le kit intègre tout le nécessaire de fixation.
- Imprimer en 3D les accessoires. Les fichiers sont disponibles gratuitement sur Printables. Dans ce cas, il faudra veiller à choisir le fichier adapté au type de cooler (fixation simple ou double) et se procurer les vis séparément.
Ensuite, il suffit de :
- dévisser la fixation d’origine du cooler (une ou deux vis selon modèle)
- installer le nouvel espaceur (qui va abaisser le point de fixation du cooler)
- revisser
Montage

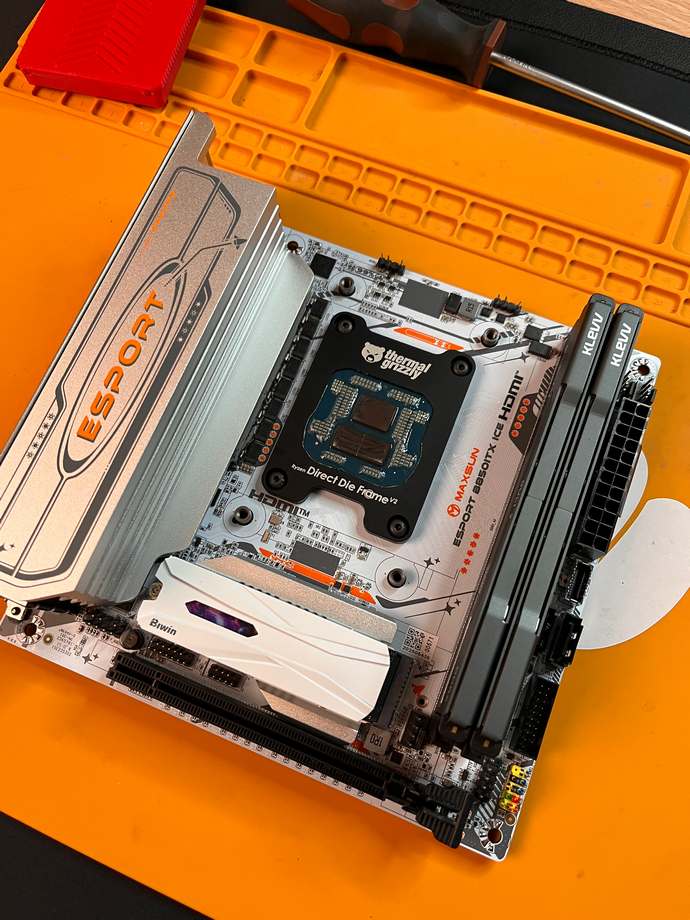

Pour commencer, il faut retirer l’ILM d’origine de la carte mère et le remplacer par le cadre de contact Direct Die Frame de Thermal Grizzly. Attention de ne pas serrer trop fort. Ce cadre permettra de garantir un contact uniforme entre les dies du CPU et l’aircooler Noctua.
Une dernière étape délicate : appliquer le métal liquide sur le CPU. Noctua recommande l’emploi du métal Conductonaut de Thermal Grizzly. Même si nous avons protégé le reste du CPU, gardons en mémoire que le métal liquide est conducteur. Il faut donc éviter autant que possible d’en laisser couler autour des dies.
L’application du métal liquide commence par le dépôt d’une goutte de métal sur la surface. Puis, nous étalons sur l’ensemble du die avec un coton-tige par mouvements successifs. Le métal liquide a un comportement surprenant de prime abord, ne pas hésiter à s’entrainer sur une surface de test avant de passer au CPU. L’objectif est d’avoir une couche extrêmement fine, mois d’un millimètre d’épaisseur.
Ne reste alors qu’à monter le radiateur Noctua conformément à son manuel. On veillera, plus que jamais, à serrer en croix pour assurer une tension uniforme et prévenir toute migration du métal liquide.
La question des Ryzen 9000
Le partenariat entre Noctua et Thermal Grizzly pour le refroidissement direct die des Ryzen a été établi avant la sortie des Ryzen 9000. Ainsi, l’ensemble des étapes ci-dessus ne s’appliquent qu’aux Ryzen 7000.
Pourquoi ? En réalité, un seul composant est en cause : le cadre de contact Direct Die Frame. Celui-ci n’est pas compatible d’origine avec les Ryzen 9000. La disposition des composants sur ces processeurs diffère des 7000 et certains entrent en contact avec le cadre, empêchant de fait une application correcte.
Tout est perdu ? Non.
Contacté à ce sujet, Thermal Grizzly avoue ne pas développer de cadre équivalent pour Ryzen 9000 pour le moment. Quel dommage pour les amateurs d’aircooling désireux de refroidir au mieux leur 9800X3D, 9950X ou 9950X3D.
Nous avons creusé le sujet et avons demandé conseil à des overclockers (dont le français Dr Antoine). Tous nous ont confirmé qu’un simple rabotage du cadre Ryzen 7000 à l’emplacement adéquat suffisait à corriger le problème.
Nous avons donc limé le cadre pour Ryzen 7000 afin de le rendre compatible avec notre Ryzen 9 9950X. L’opération ne prend que quelques minutes et une lime manuelle suffit. Le matériau constituant le cadre est très tendre. Les deux emplacements à limer son visibles sur les photos et vidéos de cet article et facilement identifiable, car les composants gênants sont clairement visibles sur le CPU.
Verdict
Les tests avant/après confirment les assertions de Noctua. En scénarios et conditions strictement similaires, nous observons un gain de 10°C minimum sur tous les cœurs du Ryzen 9 9950X, parfois jusqu’à 15°C. L’écart entre les cœurs (et entre les CCD) est aussi particulièrement faible, signe que l’application est uniforme et qualitative. Un véritable succès, cumulé au silence d’opération royal du NH-D15 G2.
L’opération n’est pas sans risque. Mais elle ne demande ni expertise, ni matériel pointu (à l’exception de l’outil de delidding).
