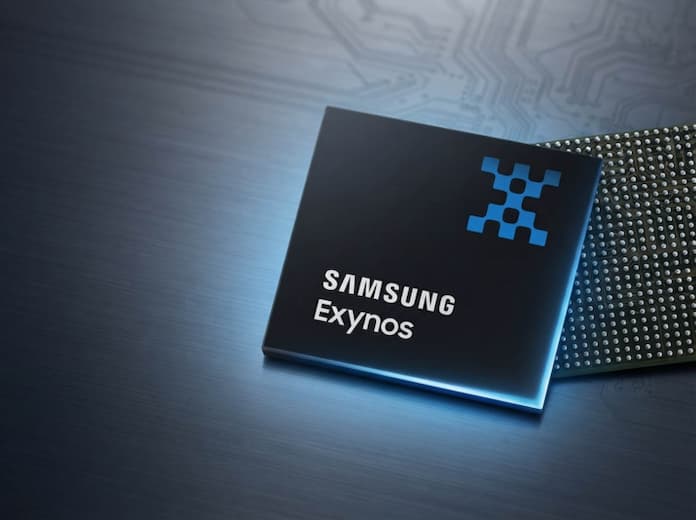

Une nouvelle analyse de la puce Exynos 2700, réalisée par SemiAnalysis, confirme la présence d’un GPU AMD RDNA 5 au sein d’un SoC mobile. Ce composant, identifié comme le Xclipse 970, marque un tournant dans la collaboration entre les deux géants de l’industrie. Il s’agit techniquement du premier circuit intégrant cette génération d’architecture graphique à atteindre le stade de la production.
Contrairement aux attentes habituelles qui privilégient les cartes graphiques de bureau, il semble que RDNA 5 fera d’abord son apparition sur le segment mobile. AMD et Samsung ont co-développé le Xclipse 970 en adaptant la technologie RDNA aux contraintes spécifiques des smartphones. La puce est fabriquée sur le nœud de production SF2 de Samsung, une technologie de 2 nm qui représente un défi technique majeur pour le constructeur sud-coréen.
Une configuration CPU et GPU inédite

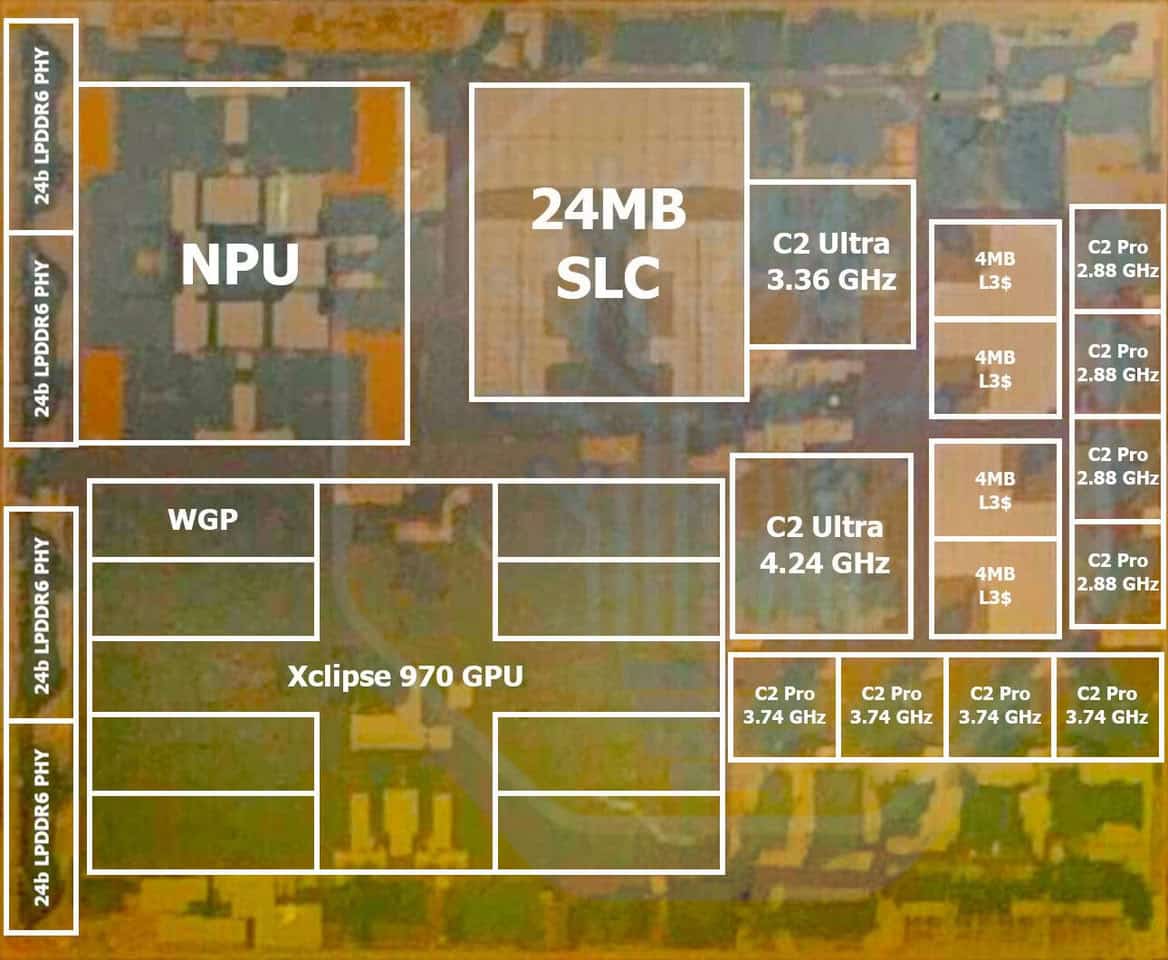

Côté calcul, le SoC Exynos 2700 adopte une configuration hétérogène composée de dix cœurs CPU. Cette architecture repose sur les cœurs IP standard d’Arm, incluant les variantes C2-Ultra et C2-Pro. Le cœur principal, un C2-Ultra, fonctionne à 4,24 GHz, tandis qu’un second C2-Ultra opère à 3,36 GHz. Quatre cœurs C2-Pro tournent à 3,74 GHz et les quatre derniers à 2,88 GHz.
Côté graphique, le Xclipse 970 dispose de huit WGP (Work Group Processors). Chaque WGP contient deux Compute Units (CU), ce qui porte le total à seize unités de calcul. L’analyse suggère que le ratio WGP/CU reste identique à celui de la génération précédente, RDNA 4, bien que l’architecture sous-jacente ait évolué vers RDNA 5. Cette configuration vise à offrir une puissance graphique capable de rivaliser avec les solutions Snapdragon Elite de Qualcomm.
La connectivité externe du SoC est assurée par une interface LPDDR6 de 24 bits. Cette connexion est conçue pour garantir une bande passante suffisante afin d’alimenter efficacement les clusters de cœurs CPU et GPU. Pour Samsung, ce lancement permet de tester les limites de son nœud 2 nm avec une conception très complexe. Pour AMD, il s’agit parallèlement d’une opportunité rare de voir une architecture RDNA 5 en action, alors que les informations détaillées sur cette génération restent limitées.
En attente des premiers benchmarks
Les performances réelles de cette puce ne seront connues qu’avec la sortie des premiers benchmarks. Ces tests seront cruciaux, car ils pourraient offrir un aperçu précoce des capacités que l’on attend de la version de bureau de l’architecture RDNA 5. L’intégration de cette technologie dans un environnement mobile offre une perspective unique pour évaluer l’évolution des performances graphiques futures.
Il est important de noter que ces informations proviennent d’une analyse de la puce et non d’une annonce officielle de la part d’AMD ou de Samsung. Elles restent donc à prendre avec prudence, puisqu’elles reposent sur l’annotation du die par SemiAnalysis. Les détails précis concernant les fréquences d’horloge du GPU ou les améliorations spécifiques de l’architecture RDNA 5 par rapport à la génération précédente n’ont pas encore été confirmés par les fabricants.
