MSI MPG Z590 CARBON EK X :
Une boite hors norme. Voilà par quel terme nous pouvons débuter le test de cette MSI MPG Z590 Carbon EK. En effet, la boite ne reprend pas les dimensions standards habituelles mais les voit passer à 510 x 290 x 90 mm.
Ce modèle Z590 Carbon EK X fait partie de la série « MPG » pour « MSI Performance Gaming ». Elle se situe entre la série « MEG », qui représente les cartes plus haut de gamme et la série « MAG » qui met en avant un prix plus attractif. Il s’agit, comme son nom l’indique, d’une série qui devrait parfaitement convenir aux gamers. Maintenant le partenariat réalisé avec EK sur ce modèle lui offre une plus value indéniable.
Le bundle de cette MSI MPG Z590 Carbon EK X :

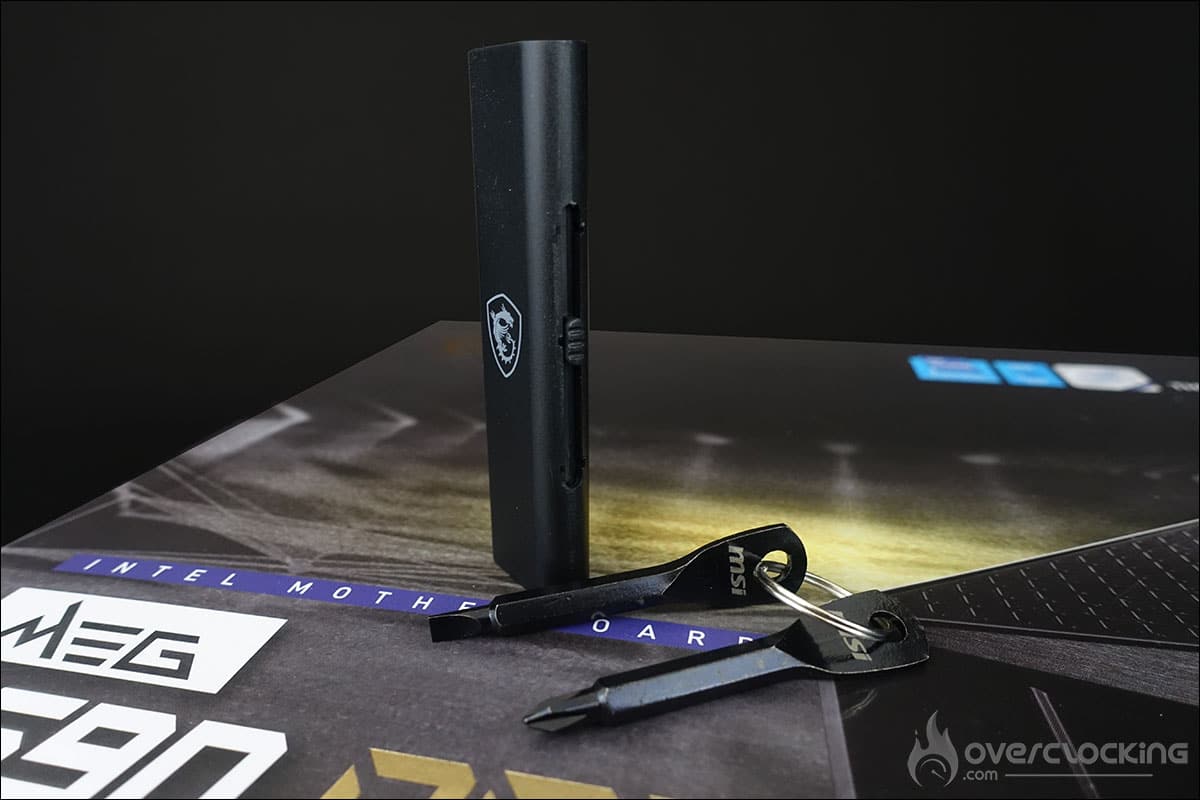

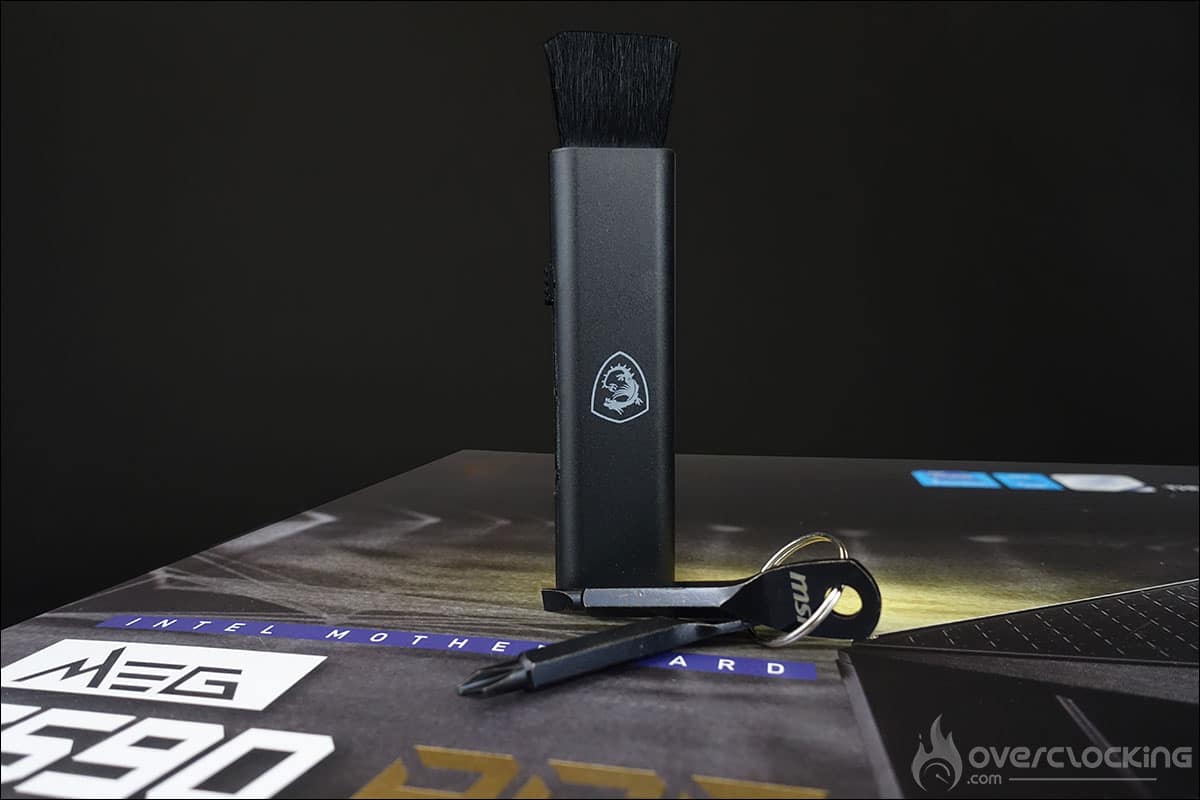

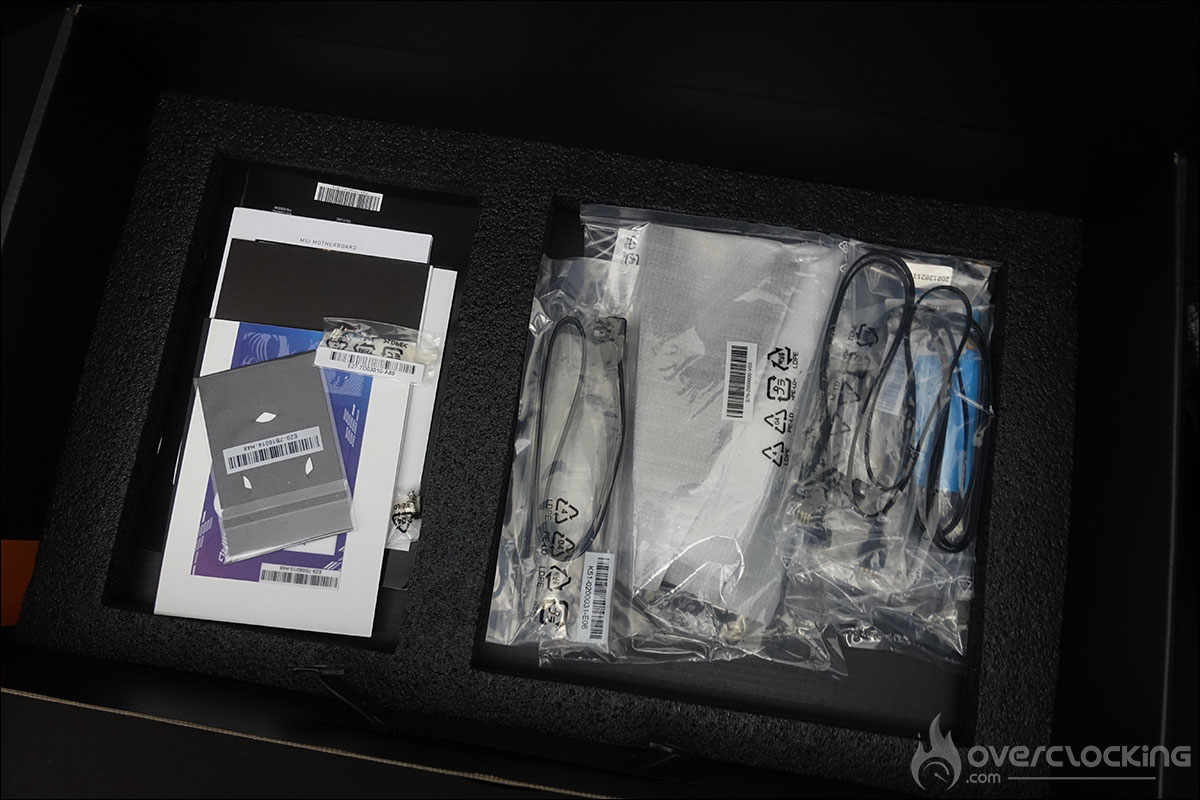

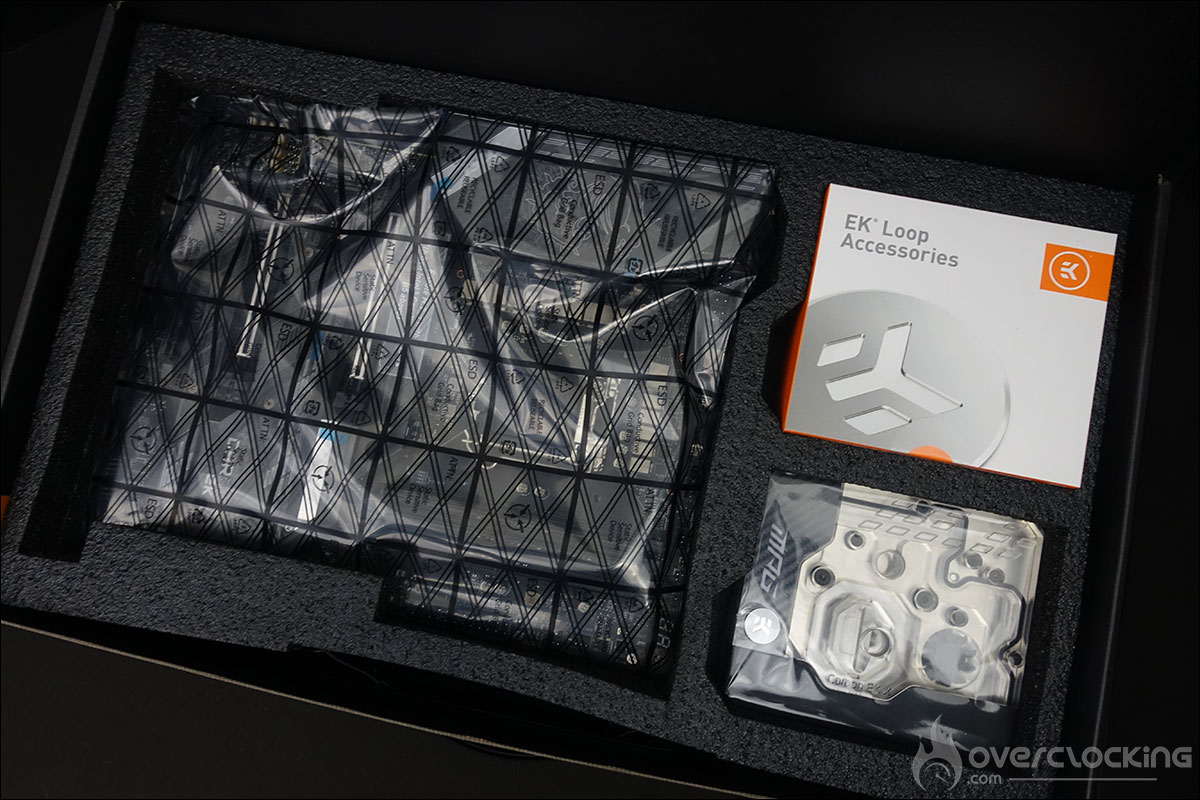

Un petit tour par le bundle de cette MSI MPG Z590 Carbon EK X afin de voir si celle-ci bénéficie « d’objets particuliers ». Globalement, on retrouve un bundle assez standard avec les traditionnels câbles SATA, l’antenne Wi-Fi, des stickers, le manuel de la carte mère, etc. à l’exception de quelques éléments qui se démarquent. On retrouve une brosse avec d’un côté des poils souples et de l’autre, des poils durs. L’idée est de vous permettre de nettoyer votre carte mère et d’éliminer les poussières. Un autre accessoire en bundle est un porte clé où les extrémités des deux clés sont en réalité des tournevis, avec un embout cruciforme et un plat. Il s’agit de deux accessoires disponibles avec la carte mère MSI MEG Z590 ACE.

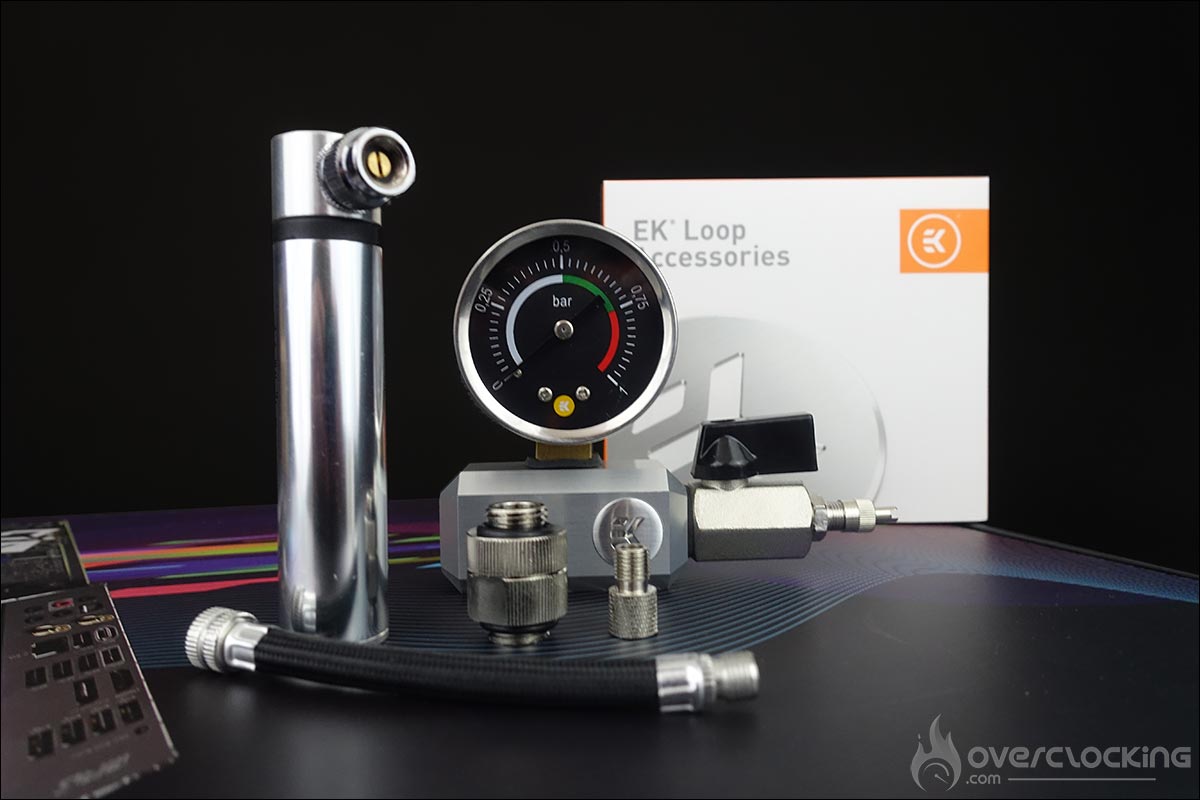

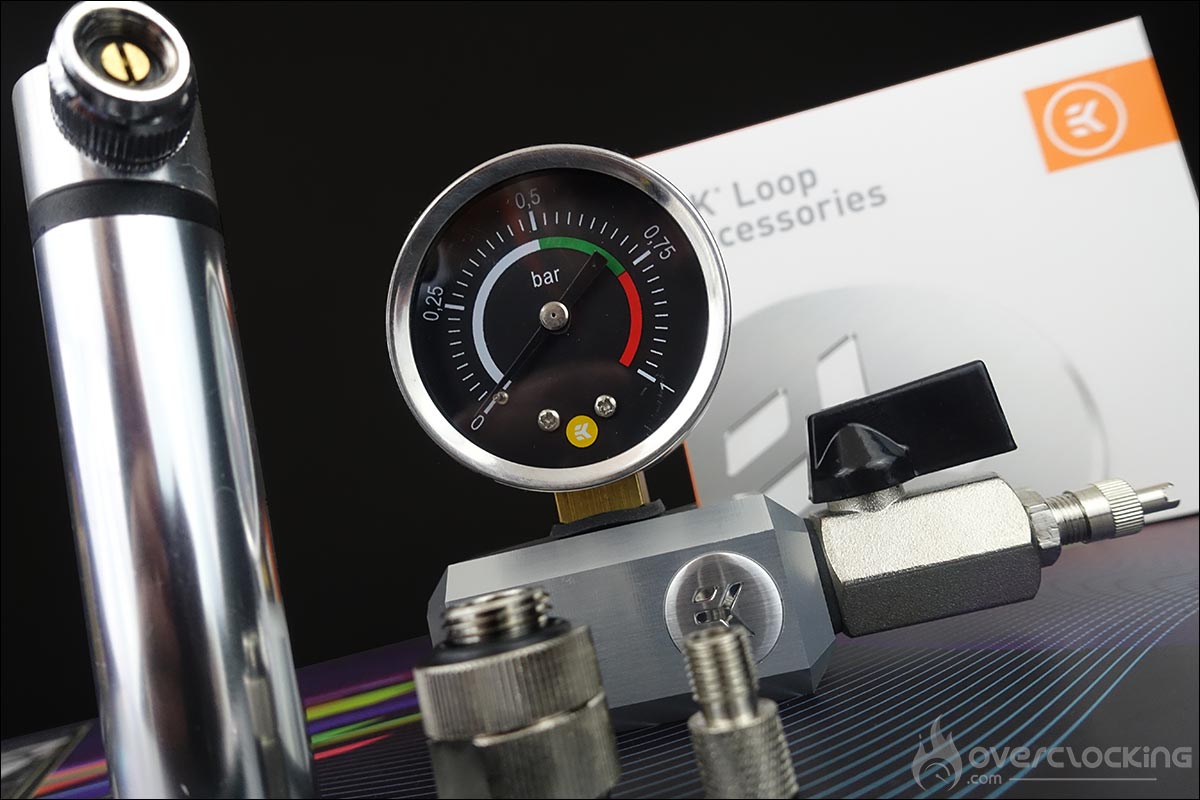

Le dernier objet qui se démarque et qui est propre à EK est le EK-Leak Tester dont la valeur est de 35,50 euros. Il s’agit d’un manomètre et d’une petite pompe à air que vous allez venir placer en lieu et place de votre waterblock afin de tester l’étanchéité de votre boucle de refroidissement. Mettez la boucle sous pression, si celle-ci ne diminue pas, c’est que votre système est parfaitement étanche.
Enfin, pour terminer et de la pus belle des manière, un bon de 50 euros sur votre prochain achat chez EK termine ce bundle ultra complet !
L’architecture :
Cette MSI MPG Z590 Carbon EK X est architecturée autour du nouveau chipset d’Intel, le Z590. Elle fait partie de la série « MSI MPG » qui représente le milieu de gamme de la marque. Cette carte mère conserve le socket LGA-1200 du chipset Z490 ce qui vous permettra de réutiliser votre système de refroidissement si vous désirez upgrader votre configuration. Pour rappel, le socket LGA-1200 est différent du LGA-1151 puisque l’on passe de 1151 pin à 1200 pin au niveau du socket.
Le chipset Z590 prend en charge officiellement le PCIe 4.0 offrant des performances de stockage plus élevées que sur la génération précédente. Le PCIe 4.0 intégré à ce chipset B590 double la bande passante face au PCIe 3.0. Pour rappel, et c’est important de le souligner, afin de pouvoir bénéficier du PCIe 4.0, vous devrez opter pour un processeur Rocket Lake. Nous devrions aussi voir des annonces de certains constructeurs annonçant la compatibilité du PCIe 4.0 sur le chipset Z490 lorsque celui-ci est combiné avec un Rocket Lake.
Les différents radiateurs :

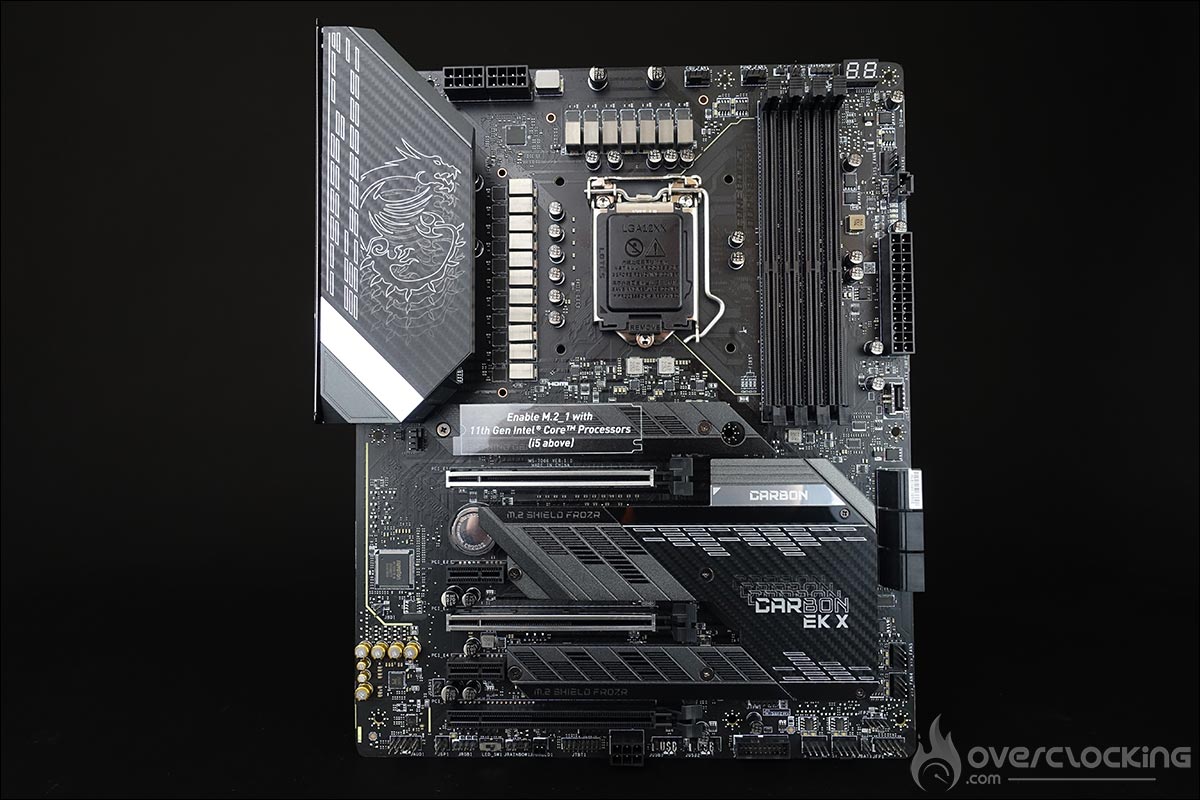

Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. Les couleurs dominantes sur le PCB sont le noir, des touches de gris mais aussi un rendu de type fibre carbone qui lui apporte beaucoup d’élégance. C’est un design qu’elle partage avec la version Z590 Carbon WiFi, le modèle sans waterblock.

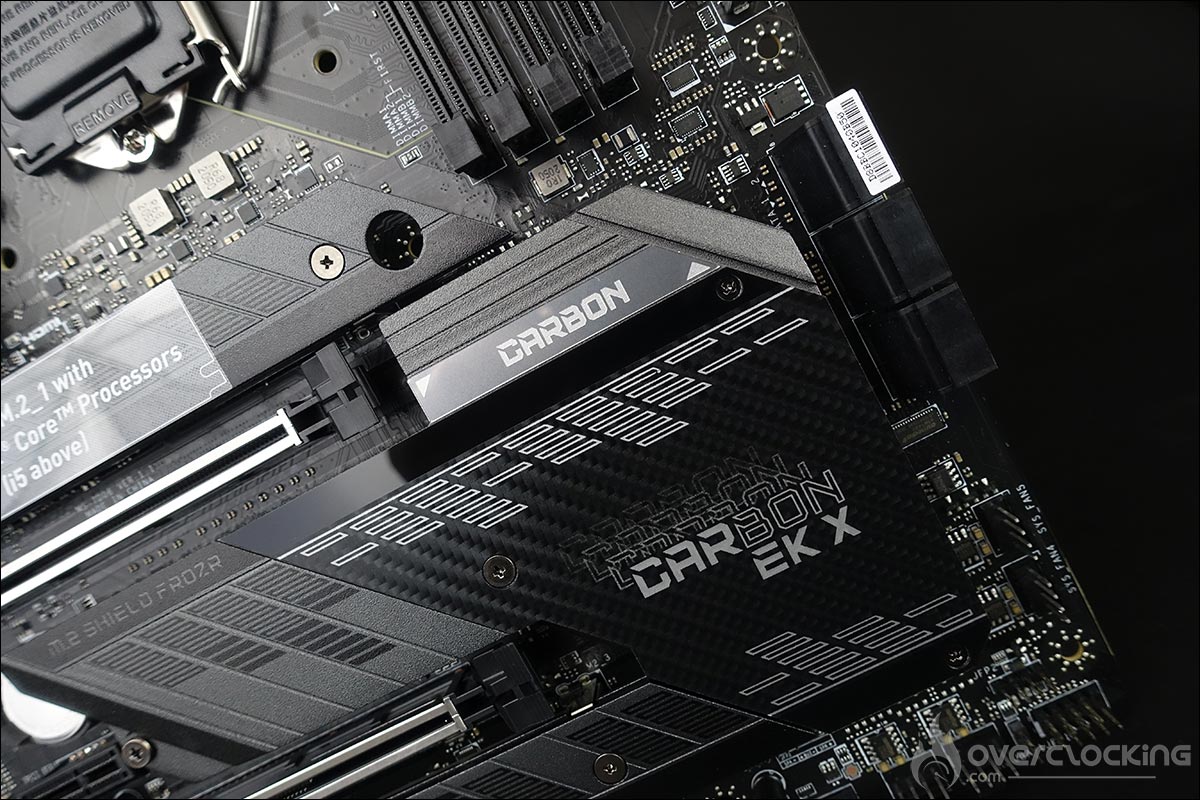

Débutons le tour du propriétaire avec les radiateurs qui, bien entendu ne sont pas présents autour du socket puisque c’est le monoblock qui sera chargé de les tenir au frais. Finalement, le seul radiateur présent est celui qui recouvre le chipset et qui bénéficie d’une surface assez importante mais d’une faible hauteur afin de permettre facilement la mise en place des cartes graphiques.

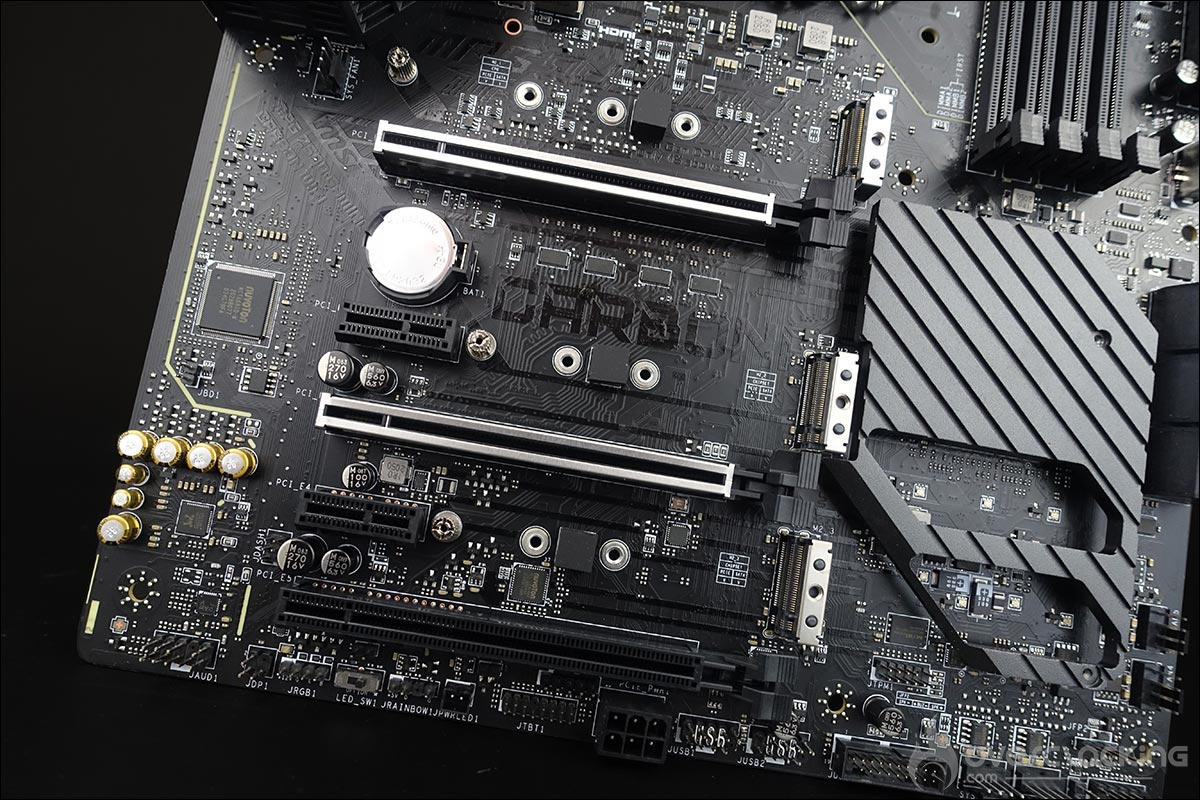

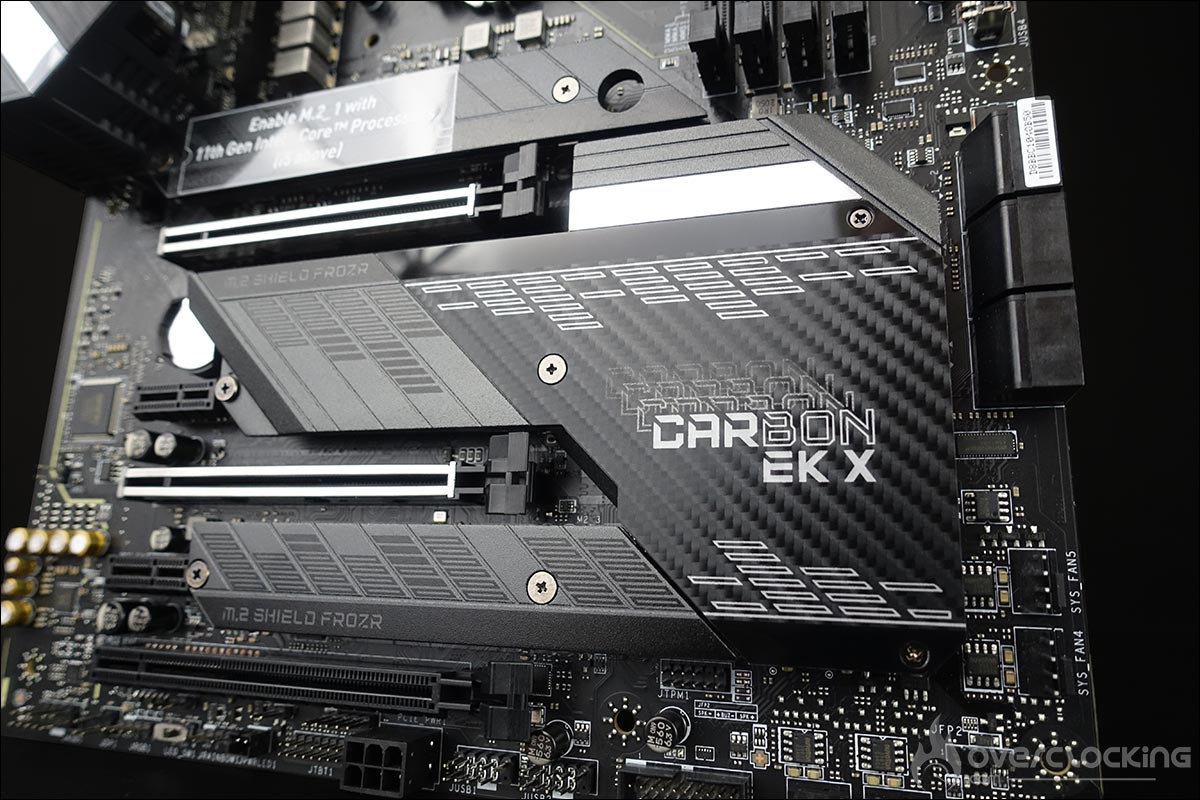

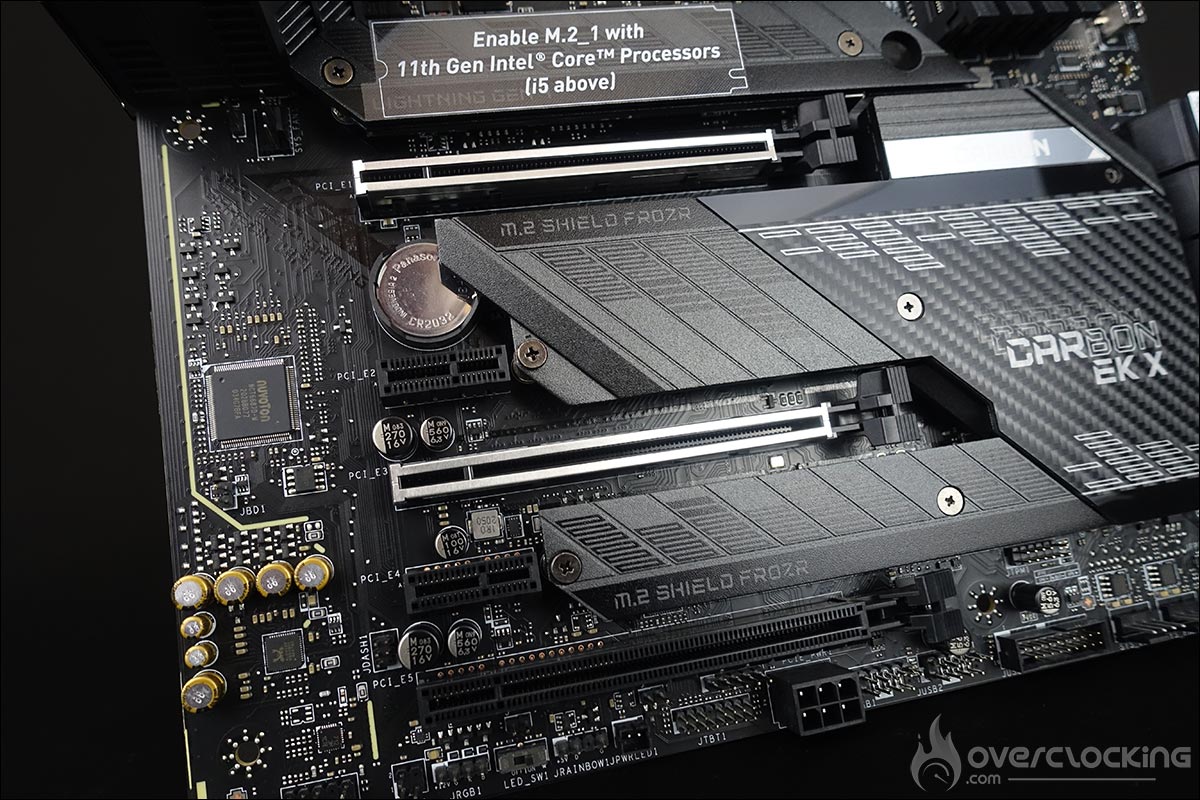

Dans l’optique de conserver une unité dans le design des radiateurs, trois éléments sont intégrés au radiateur recouvrant le chipset. Les découpes viennent parfaitement s’associer et ont pour but de recouvrir les quatre emplacements pour les SSD de type M2. Cette MSI MEG Z590 Carbon EK X peut donc accueillir trois SSD M.2. Ces éléments portent le nom de « Shield Frozr » dont le rôle est de protéger les SSD M.2 contre le throttling et la surchauffe notamment par l’intermédiaire de pads thermiques. Seul l’emplacement M2_1, proche du socket, est compatible avec le PCIe 4.0 x4. Les deux autres étant dépendant du chipset.
Le socket et les PCIe :

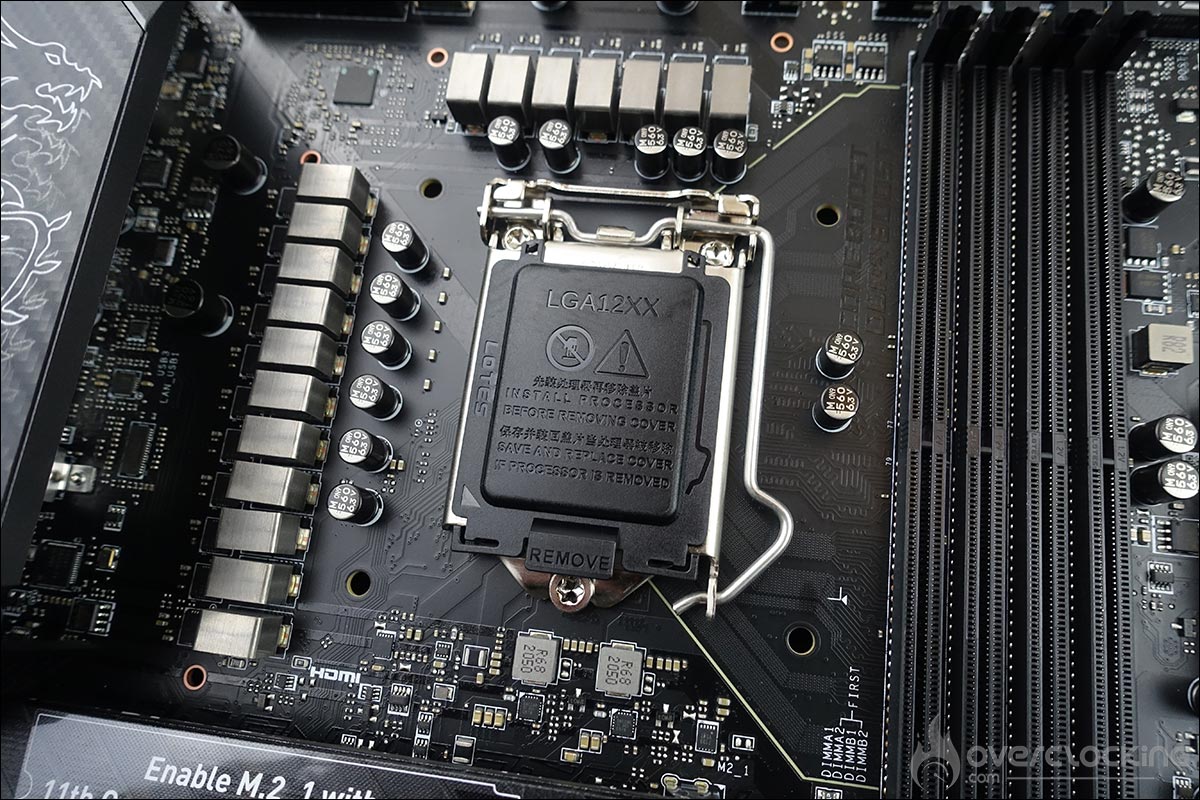

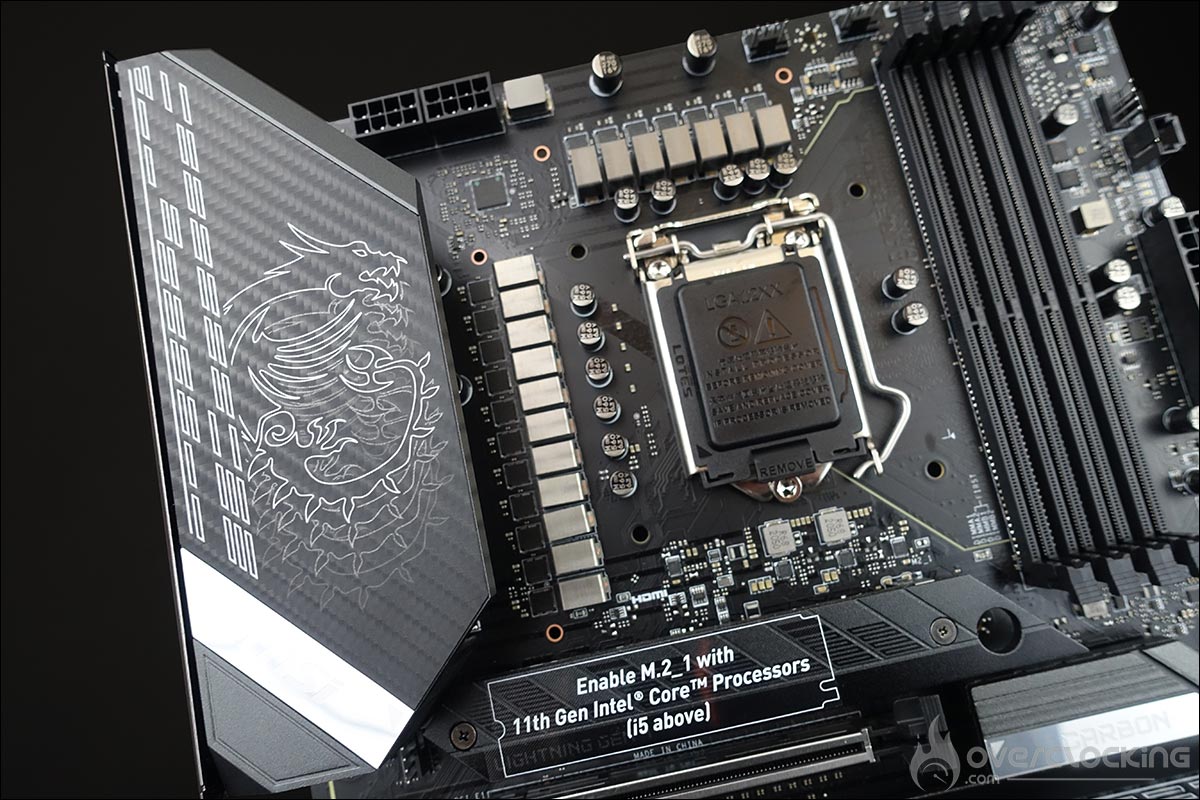

L’espace autour du socket est assez bien dégagé et sera assez facile à isoler avec de la gomme pour les tests sous LN2. Cette MSI MEG Z590 ACE peut accueillir au maximum quatre barrettes mémoires de DDR4. Elle supporte les kits mémoires en dual channel jusque 5333 MHz OC+ (une seule barrette), 4400MHz+ pour deux barrettes et pour une quantité maximal de 128 GB. On retrouve trois ports PCIe (le premier est câblé en 4.0) et deux PCIe 3.0 x1.
Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24-pin ainsi que deux 8-pin à coté des étages d’alimentation.
RGB or not RGB ?
Le RGB est très présent sur cette MSI MPG Z590 Carbon EK X. On retrouve une zone RGB au niveau du dragon sur le cache qui protège les connectiques, une seconde zone au niveau du radiateur du chipset et bien entendu, au niveau du waterblock que nous découvrirons dans les pages à venir.
