Le PCB et les connectiques :
Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont quasiment inexistant sur ce modèle au vue de son positionnement dans la gamme MSI. Il n’existe par exemple pas de boutons physique power ni de reset, chose un peu regrettable en 2021 surtout que le coût ne doit pas être un frein.
- Le Debug Code Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. Ceux-ci s’affiche à présent sur l’écran OLED et la liste des codes se trouve au sein du manuel.
- Le EZ Debug LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elle reste allumée, c’est que le composant qui lui correspond pose problème.
Le PCB :

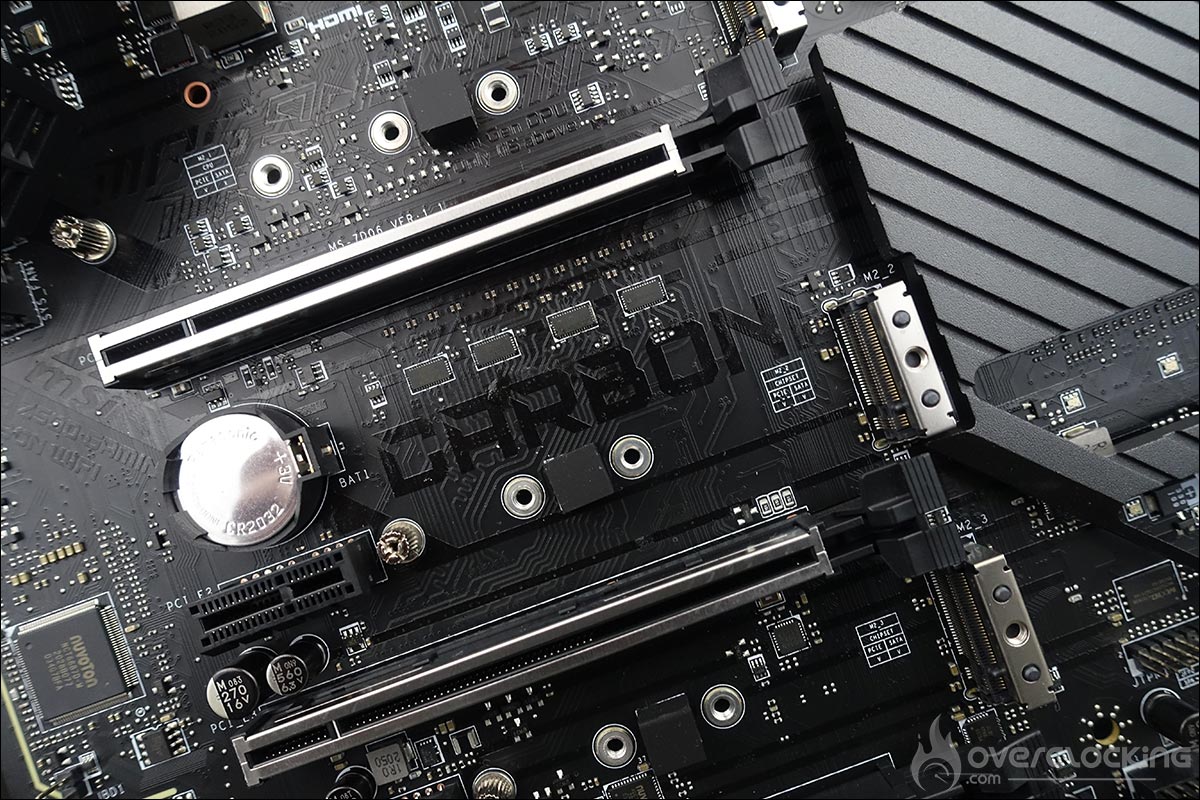

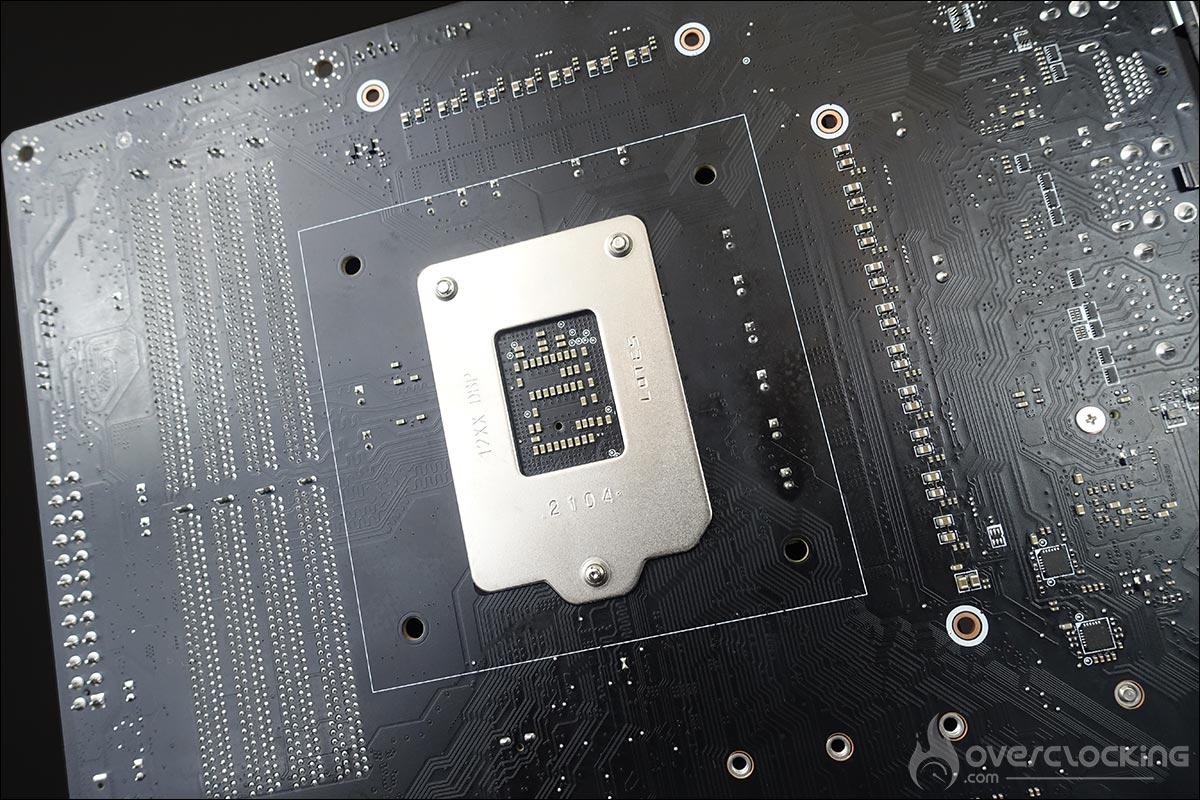

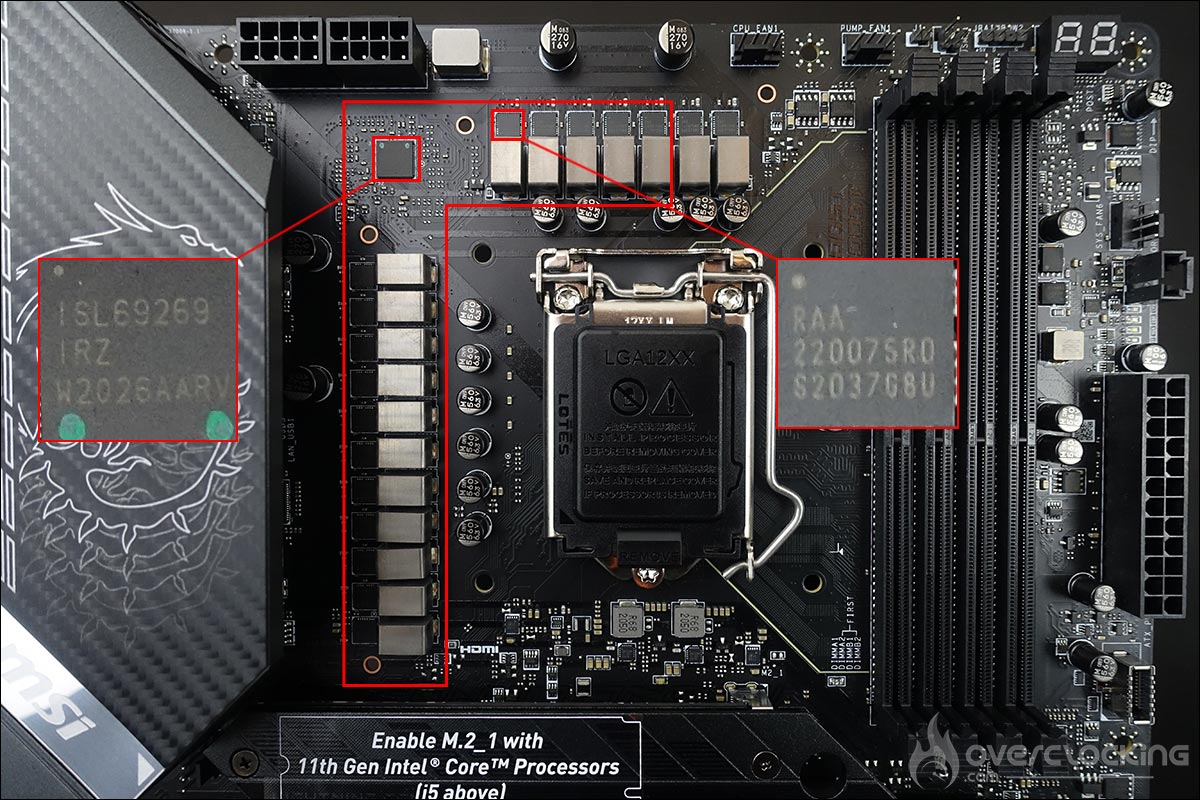

Notre MSI MEG Z590 Carbon EK X est équipée du contrôleur Renesas qui porte la référence ISL69269 et qui semble être celui que toutes les marques utilisent actuellement. L’étage d’alimentation CPU est composé de 16 + 2 phases. En réalité, elles ne sont qu’au nombre de 8 mais placée en parallèle. Les mosfets sont quant à eux tous des Renesas RAA220075 de 75A.
Les connectiques :

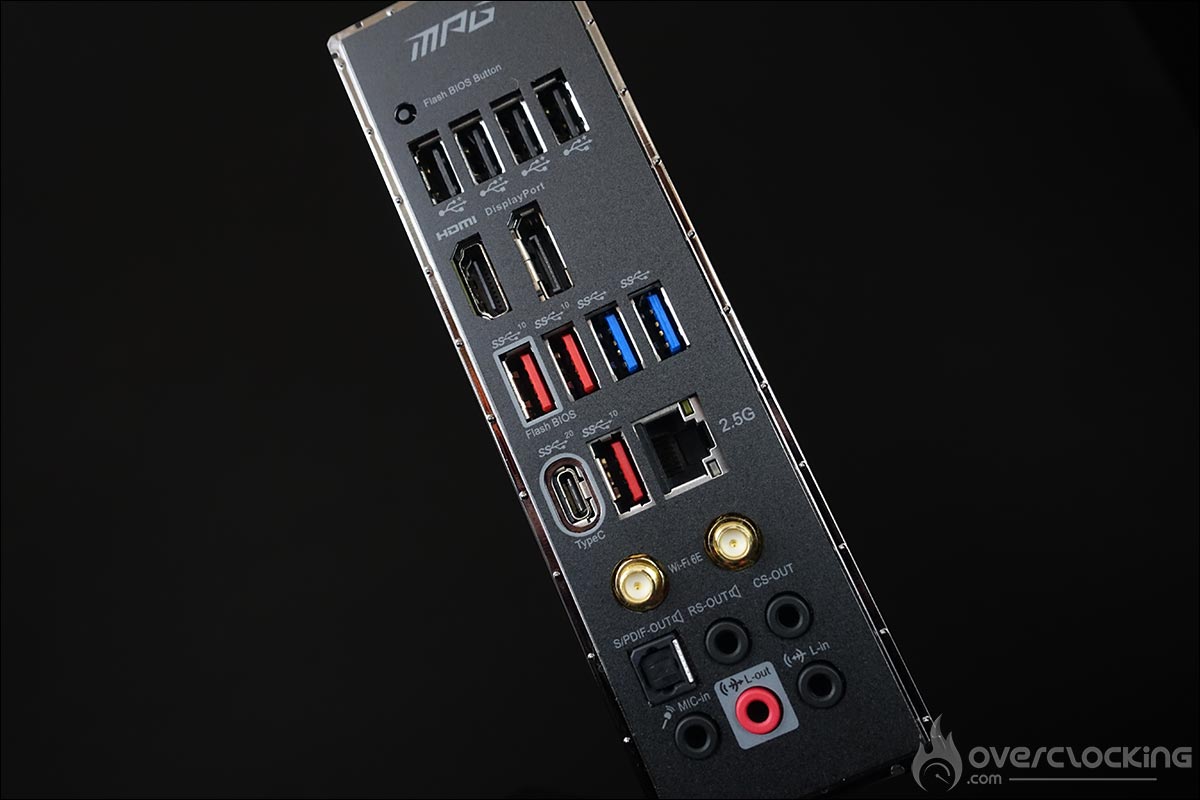

La façade arrière dispose des éléments suivants. Tout d’abord le bouton permettant de flasher le bios à partir d’une clé USB.
Au niveau des ports USB, cette MSI MPG Z590 Carbon EK X dispose de deux USB 3.2 Gen 1 type A, de quatre USB 2.0, de trois USB 3.2 Gen 2 ainsi qu’un USB 3.2 Gen 2 de type C. Chose intéressante, la présence d’une sortie DisplayPort ainsi que HDMI. Enfin, on retrouve pour terminer les différentes sorties audio ainsi que le ports réseau (2.5G). On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band. Enfin, la partie audio est assurée par une puce Realtek® ALC4080.
