Il est temps à présent de vous parler de notre exemplaire de la carte mère MSI Z790 MPOWER que nous avons réussi à avoir via MSI France, que nous profitons pour remercier. Alors, pourquoi « réussi à avoir » ? Parce qu’à la base, cette carte mère au format micro-ATX ne se destinait qu’au marché Taïwanais. Elle n’est d’ailleurs référencée par MSI que sur le site MSI Taiwan. Il est à présent possible de la trouver dans quelques boutiques françaises au tarif de 269,90 euros. Vous pourrez constater au fil de notre article, qu’il s’agit d’un prix très intéressant pour ceux qui désirent se monter une configuration autour du chipset Z790 tout en disposant d’une carte orientée pour l’overclocking de la mémoire ! Comme vous l’aurez donc compris, nous sommes ici sur un modèle au format micro-ATX et ne disposant que de deux emplacements mémoire.
MSI a d’ailleurs travaillé en étroite collaboration avec de nombreux fabricants de kits mémoire et donc notamment avec l’équipe de Patriot, que MSI a nommé la « Dragon Alliance ».

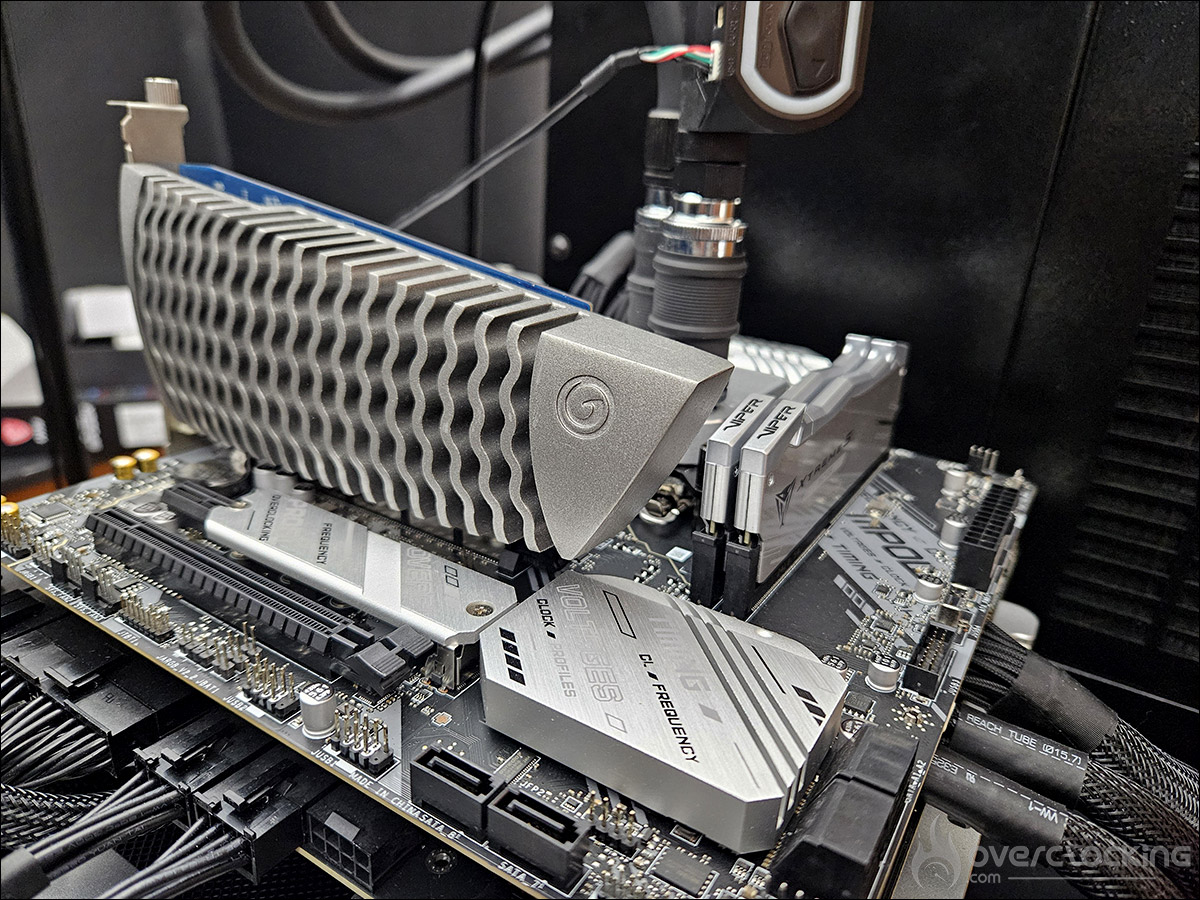

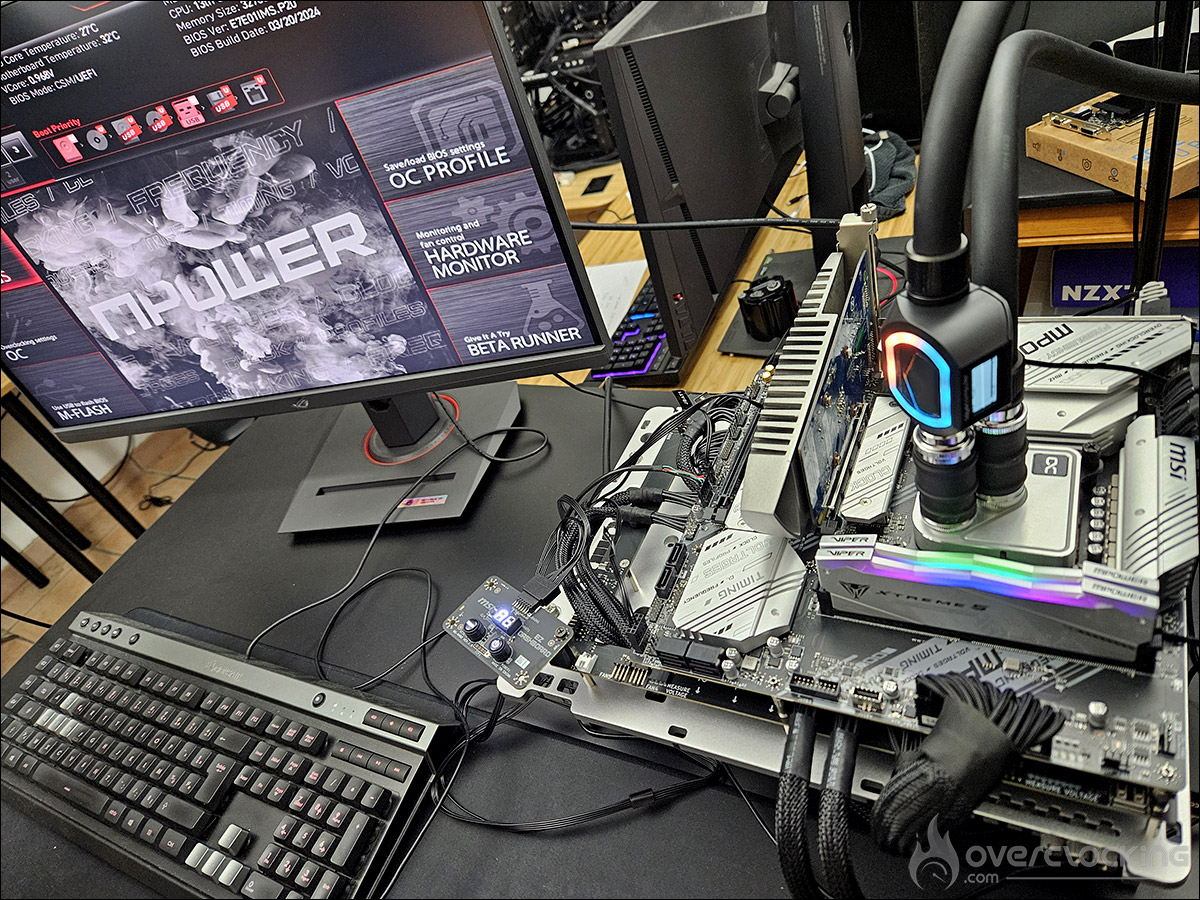

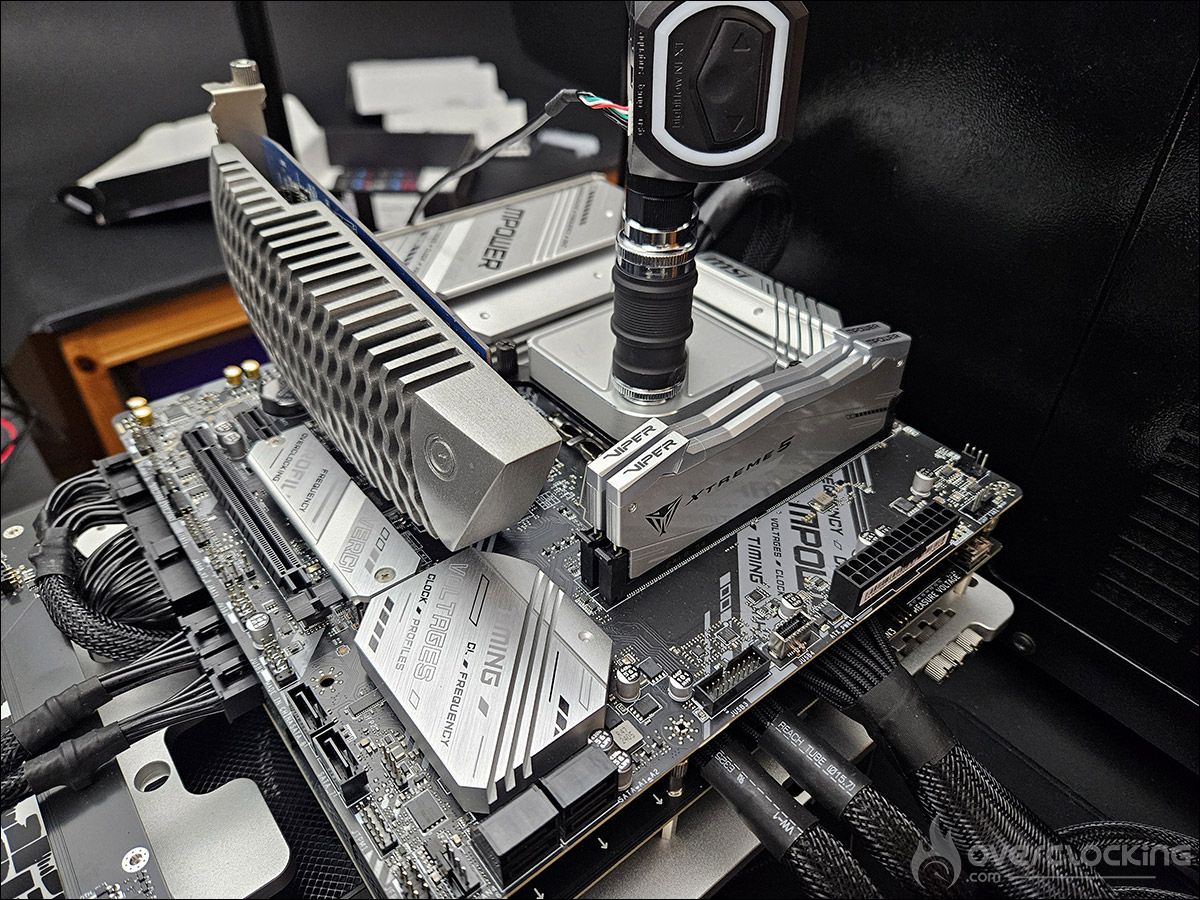

@cornerjack_occ Configuration de tests du moment avec la MSI Z790 MPOWER, un i9-13900KS, le waterblock Core 1 CPU et le kit mémoire Patriot Viper 5 Gaming 8000 MT/s CL38. @Overclocking.com @Intel Corporation @Intel Gaming @MSI @MSI France @Alphacool #chiller #alphacool #z790 #msi #13900ks #intel #patriot #DDR5
Nous profitons aussi pour remercier Shannon Robb de chez Patriot, qui a mis à notre disposition un exemplaire du kit Xtreme 5 MPOWER cadencé à 8000 MT/s en CL38, pour une capacité total de 2 x 16 GB. Ce kit se destine à cette MSI Z790 MPOWER en arborant un design en adéquation avec la carte mère.
[affilizz-publication id= »vm7gijkny »]
[nextpage title= »MSI Z790 MPOWER : « ]
Commençons avec un retour dans le passé. Les plus anciens d’entre vous se souviennent peut-être de l’arrivée de la toute première carte mère MPOWER architecturée sur le chipset Z77. Cette série se destinait à l’overclocking et arborait un PCB et des radiateurs jaunes et noirs. Au final, MSI mettra fin à cette série avec la MSI MPOWER Z270 Gaming Titanium qui avait assuré la transition en se déclinant en noir et gris. C’est donc après de nombreuses années, que MSI s’est décidé à sortir une nouvelle carte mère MPOWER avec notre modèle du jour, la MSI Z790 MPOWER.
Le bundle de cette Z790 MPOWER :

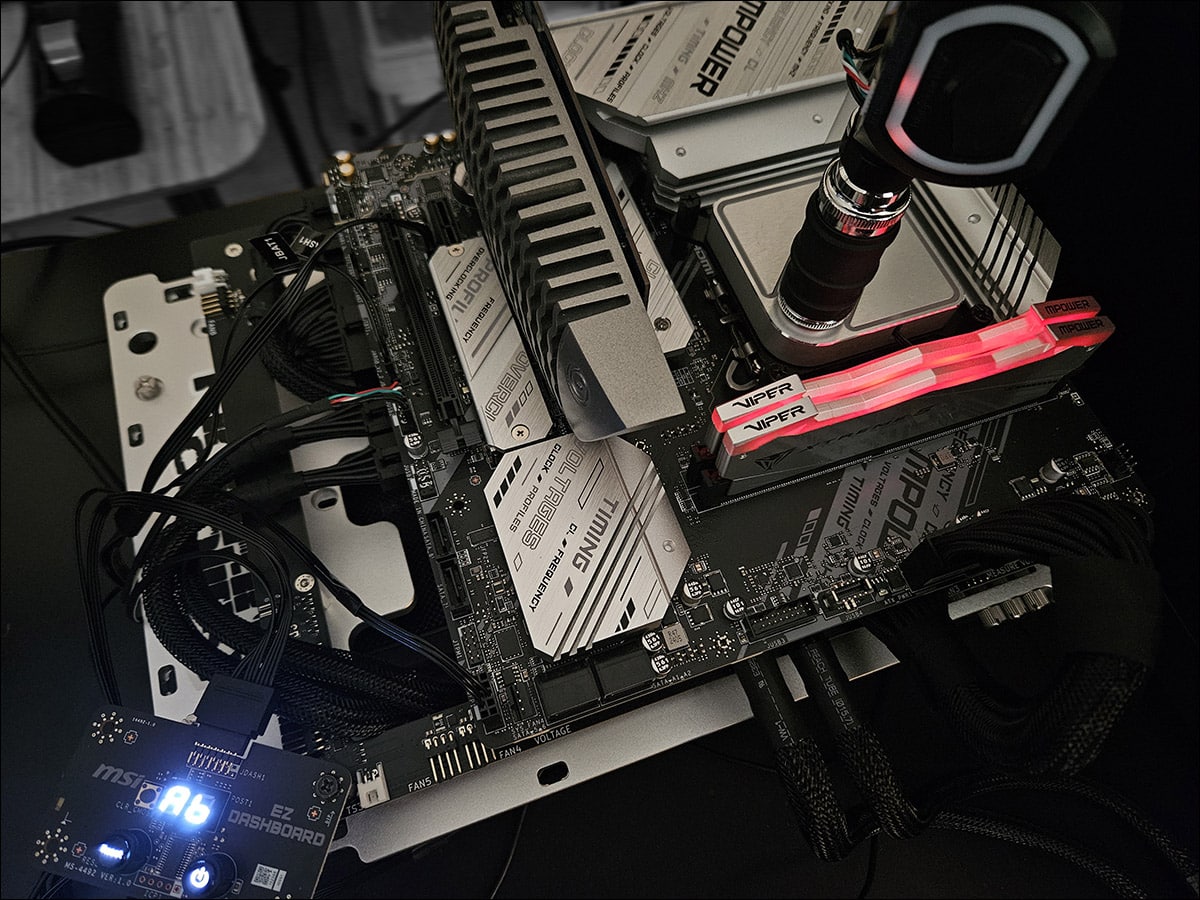

Un petit tour par le bundle de la MSI Z790 MPOWER afin de voir si elle bénéficie d’accessoires particuliers. Sachant qu’il s’agit d’une carte tarifée à 269,90 euros, nous ne nous attendons pas à bénéficier d’un bundle conséquent. Et pourtant, nous allons bénéficier d’un « EZ DashBoard ». Il s’agit d’un morceau de PCB qui dispose de plusieurs fonctionnalités : un Debug Code LED, un bouton Clear CMOS, un bouton Reset et un bouton de mise sous tension de la carte mère.

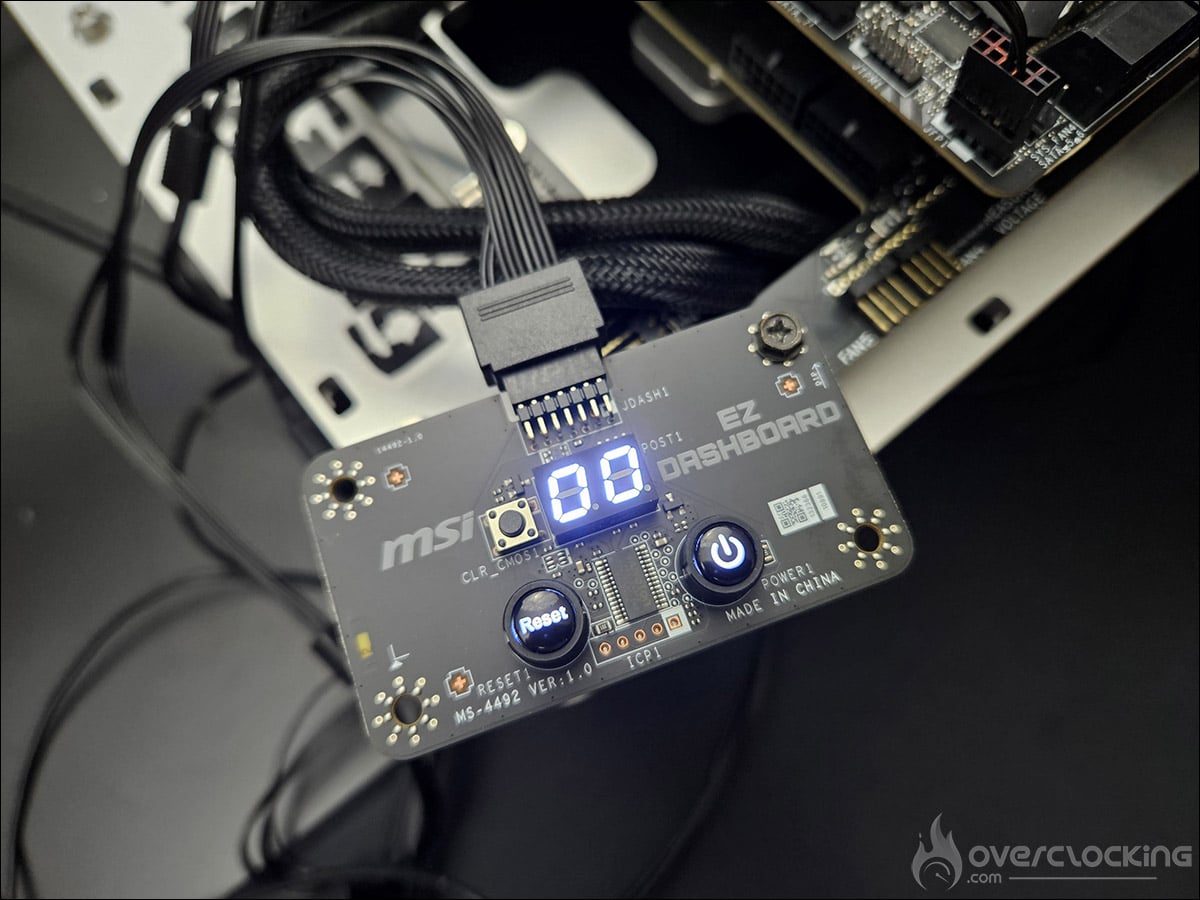

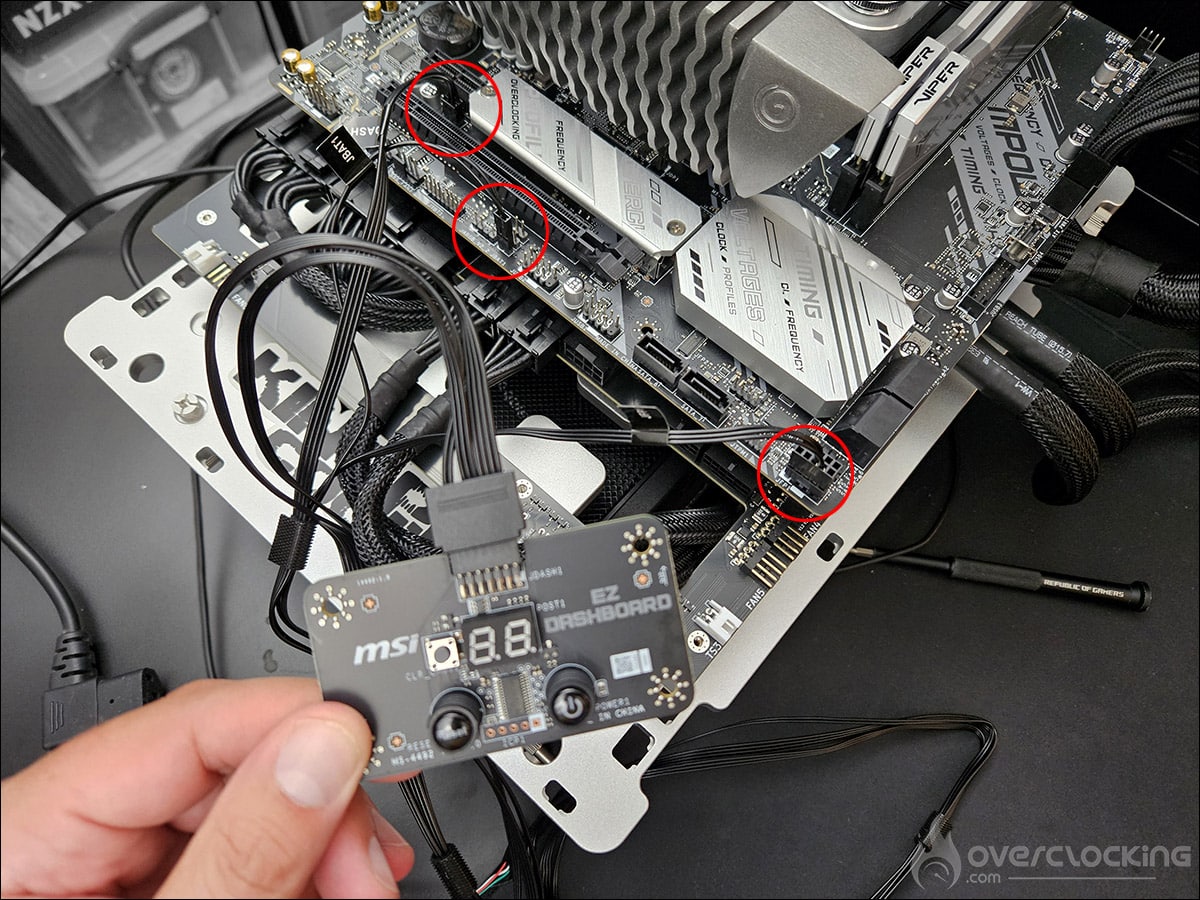

Celui-ci viendra se connecter à la carte mère via un câble particulier présent dans la boite. Vous devrez donc connecter le câble à l’EZ DashBoard et à la carte mère au niveau des connecteurs JDASH1, JFP1 et JBAT1.
Hormis cela, on retrouve dans la boite de notre Z790 MPOWER : un guide d’installation rapide, un câble SATA 6 Gb/s, un câble EZ Dashboard, un set d’antenne Wi-Fi, un paquet de clip EZ M.2 (1 set/paquet), un paquet de vis M.2 et d’entretoise (1 set/paquet) et un set d’autocollants de câble.
L’architecture :
Un petit mot pour débuter sur la boite. Celle-ci reprend le code couleur de la série « MPOWER » avec un visuel de la carte mère sur la face avant dans un nuage de fumée, peut-être de l’azote liquide. Les plus attentifs d’entre vous auront remarqué que la majorité des informations sur la boite sont en chinois. C’est assez logique, puisque rappelons-le, cette carte mère ne se destinait à la base qu’au marché asiatique.

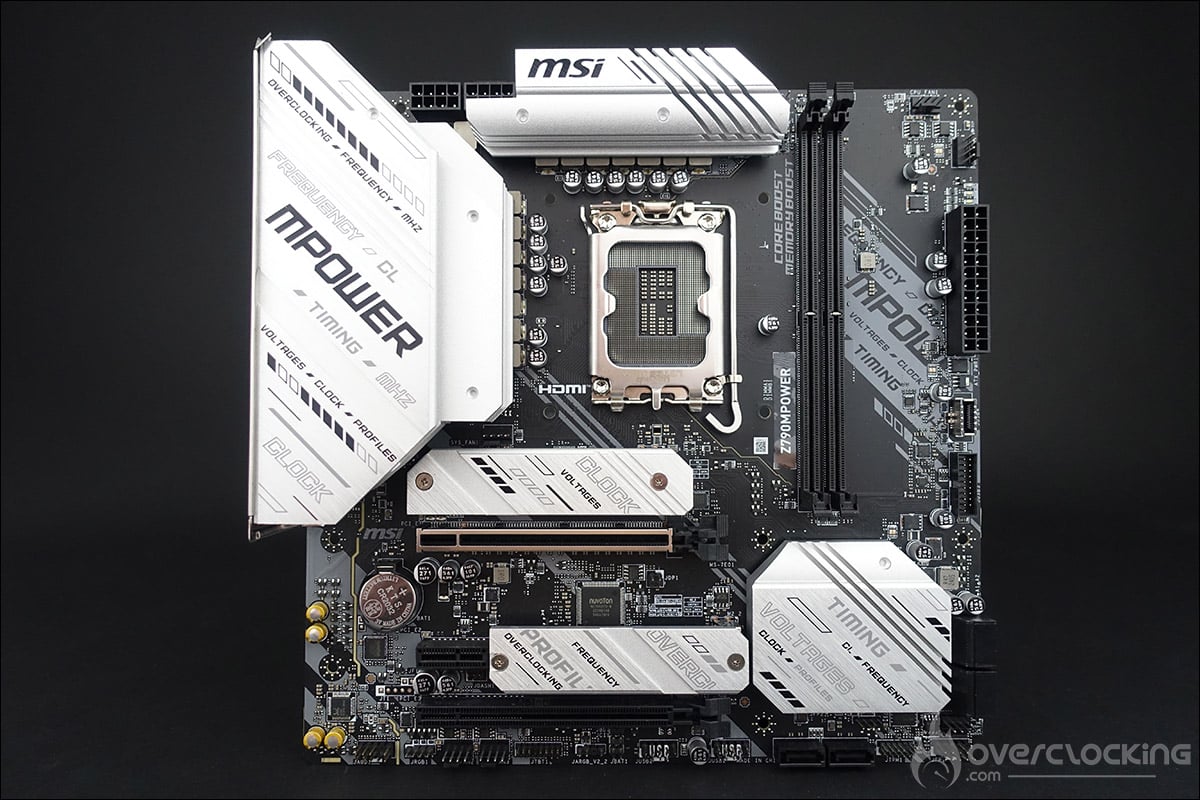

La MSI Z790 MPOWER est architecturée autour du nouveau chipset d’Intel, le Z790. Cette carte mère conserve le socket de la génération précédente, c’est-à-dire, leLGA-1700 puisque le processeur a vu sa taille s’agrandir depuis les Rocket Lake. Le format de notre MSI Z790 MPOWER est de 243.84 x 243.84 mm, ce qui correspond au format micro-ATX (mATX).
Le PCB, composé de six couches, semblent être très familier de celui de la MSI MAG B760M Mortar WiFi, la différence se situant, pour la MPOWER, au niveau des emplacements mémoires.
Le chipset Z790 prend en charge le PCIe 5.0 offrant des performances de stockage plus élevées que sur la génération précédente ainsi que le support de la DDR5. Nous verrons ce qu’il en est sur notre sample du jour.
Les différents radiateurs :

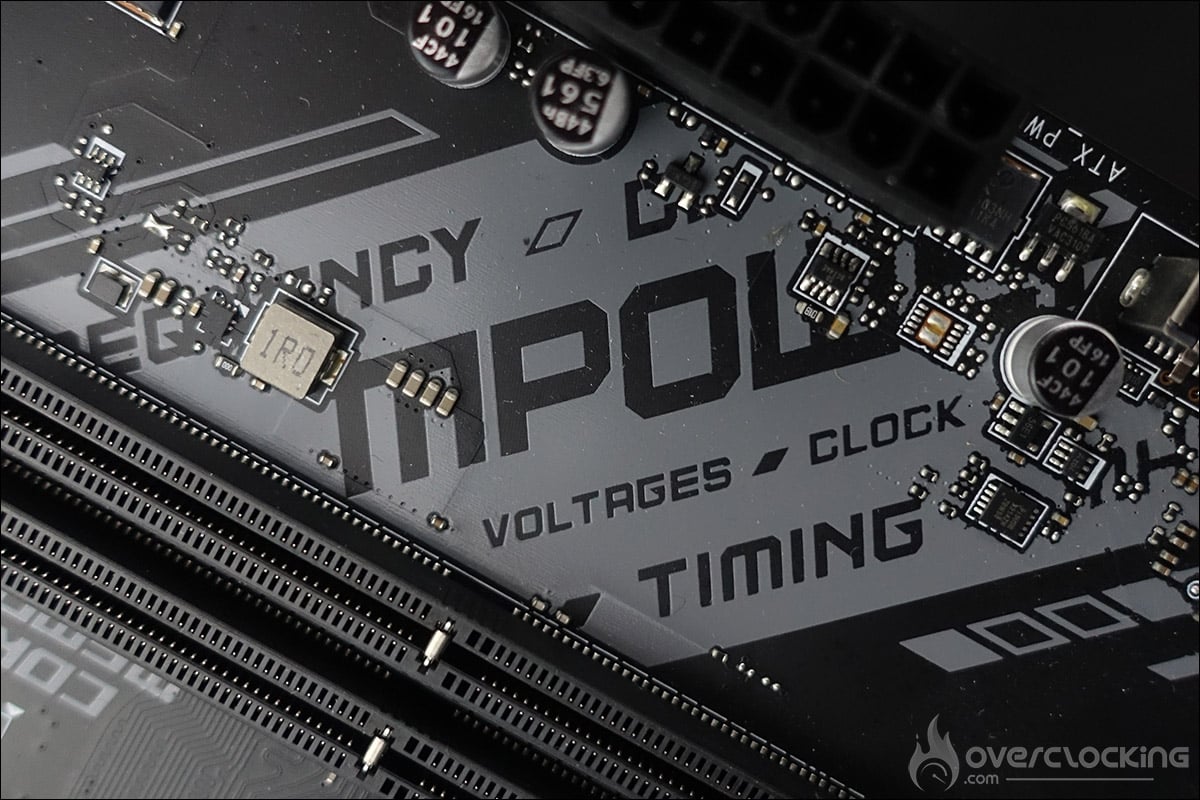

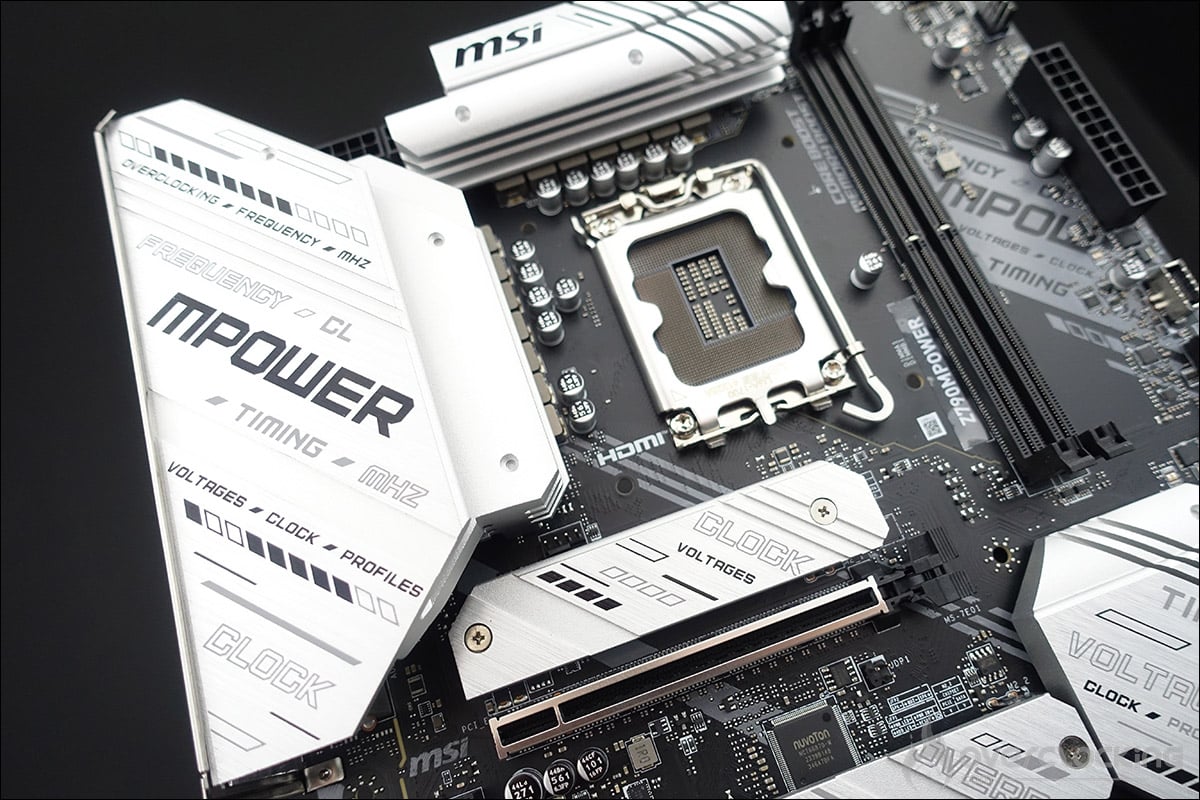

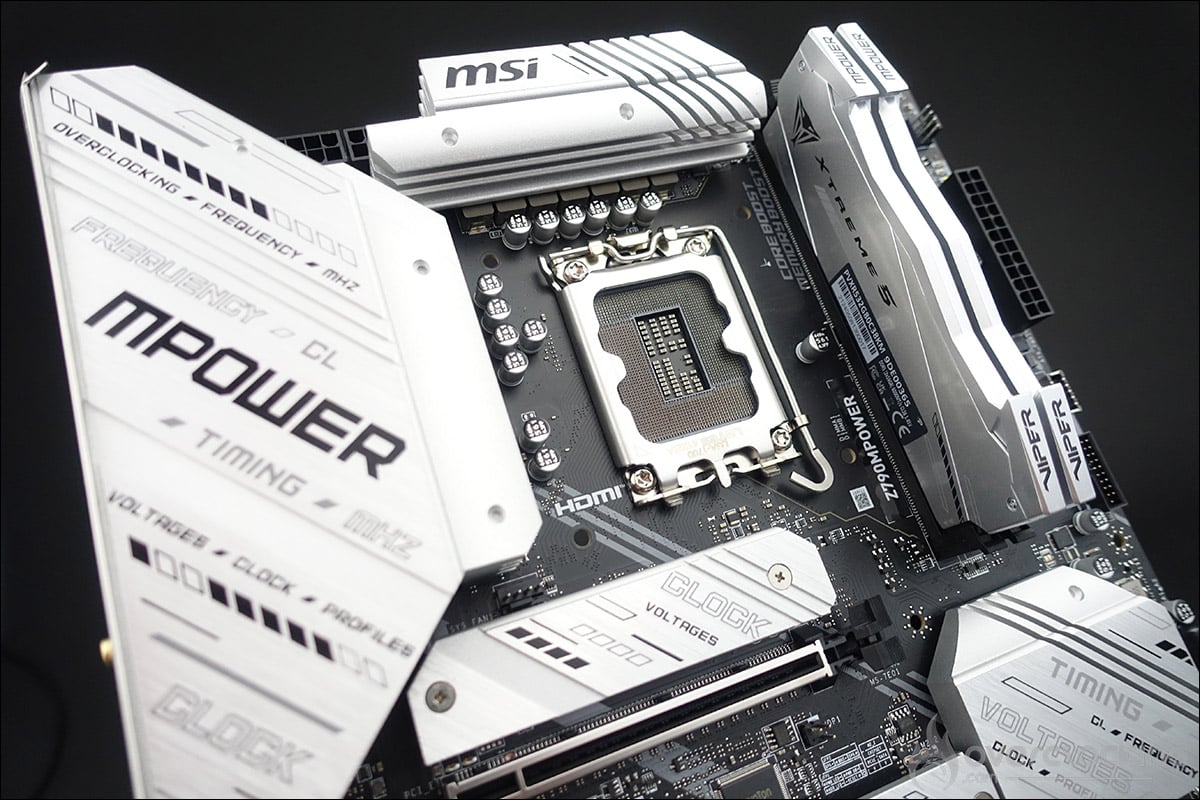

Les couleurs dominantes sur le PCB sont les différentes teintes de gris allant jusqu’au noir. Si vous doutiez encore de sa vocation concernant l’overclocking, il vous suffit de regarder les différentes inscriptions placées sur les différents radiateurs : : « Overclocking », « Frequency », « MHz », « Voltage », « Timing », « Profil » et « Clock ». Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de trois. Tout d’abord, les deux radiateurs situés sur le dessus de la carte mère, qui entourent le socket et recouvrent l’étage d’alimentation. Ces deux radiateurs sont indépendants et ne sont donc pas reliés entre eux par un caloduc.

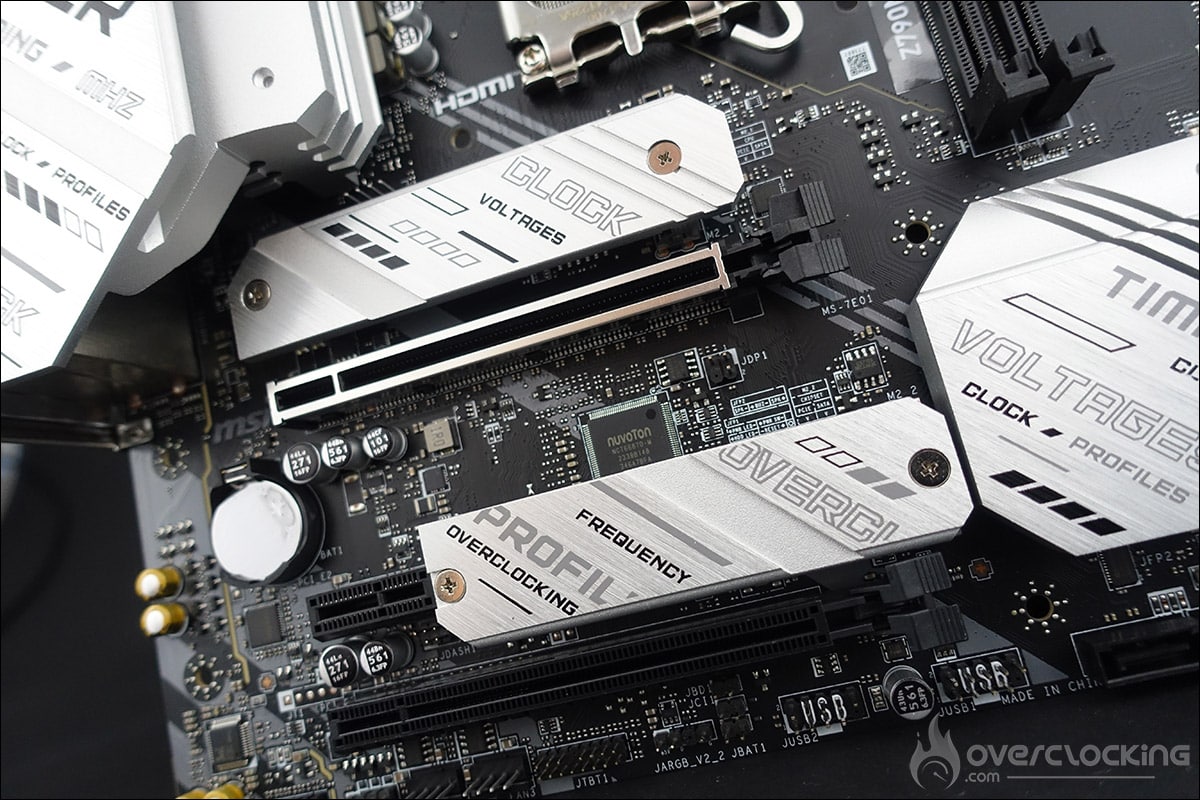

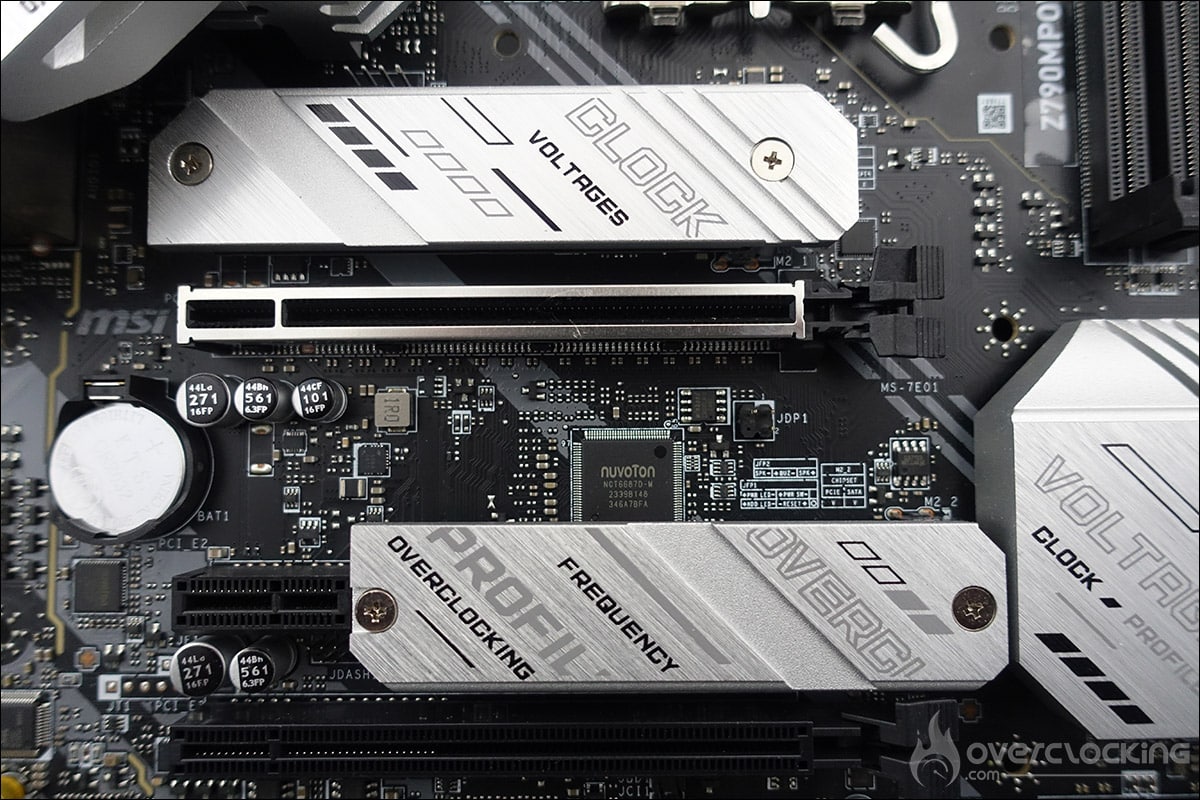

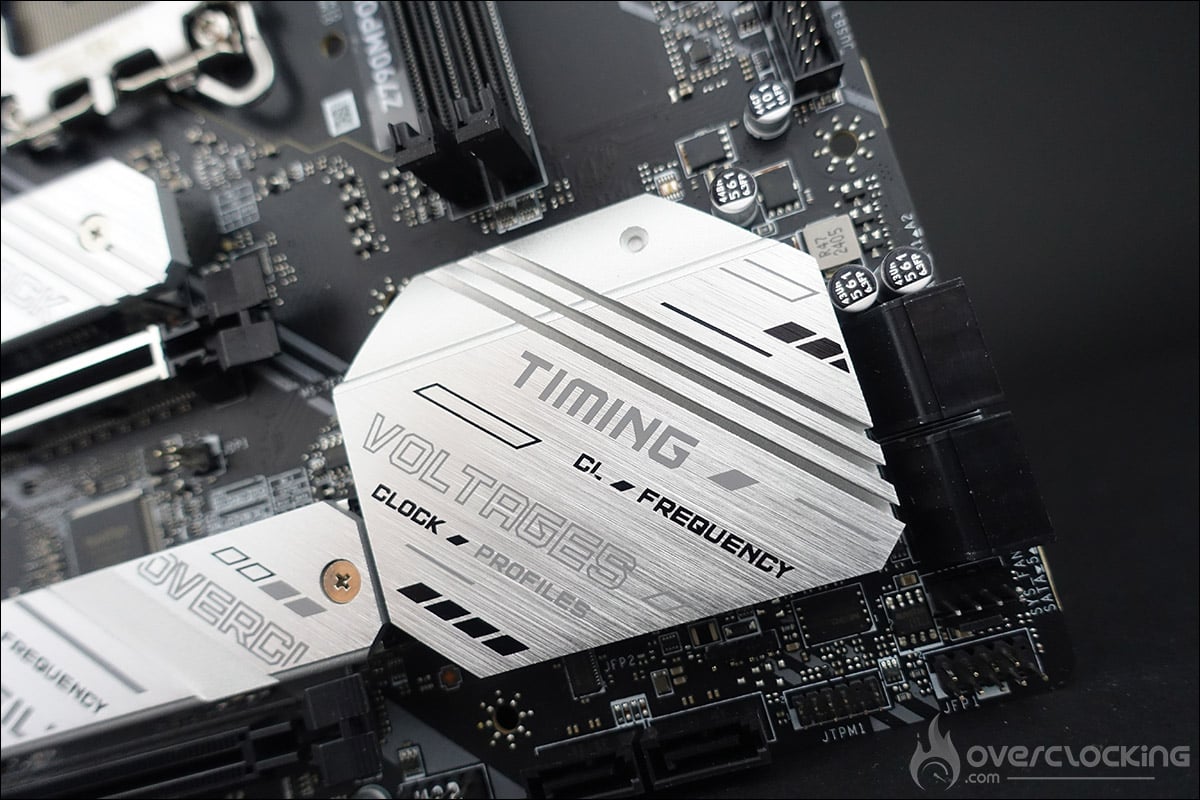

Le troisième est celui qui recouvre le chipset et qui bénéficie d’une faible hauteur afin de permettre facilement la mise en place des cartes graphiques. Comme vous l’aurez compris, point de rétroéclairage RGB sur cette Z790 MPOWER, et nous avons envie de dire, « tant mieux » !
Pas d’emplacements SSD M.2 5.0 :
La carte dispose de deux emplacements pouvant accueillir des SSD M.2 2280/2260/2242 PCIe 4.0 x4. Ils bénéficient tous les deux d’un radiateur disposant d’un pad thermique « Shield Frozr ».
Le socket et les PCIe :

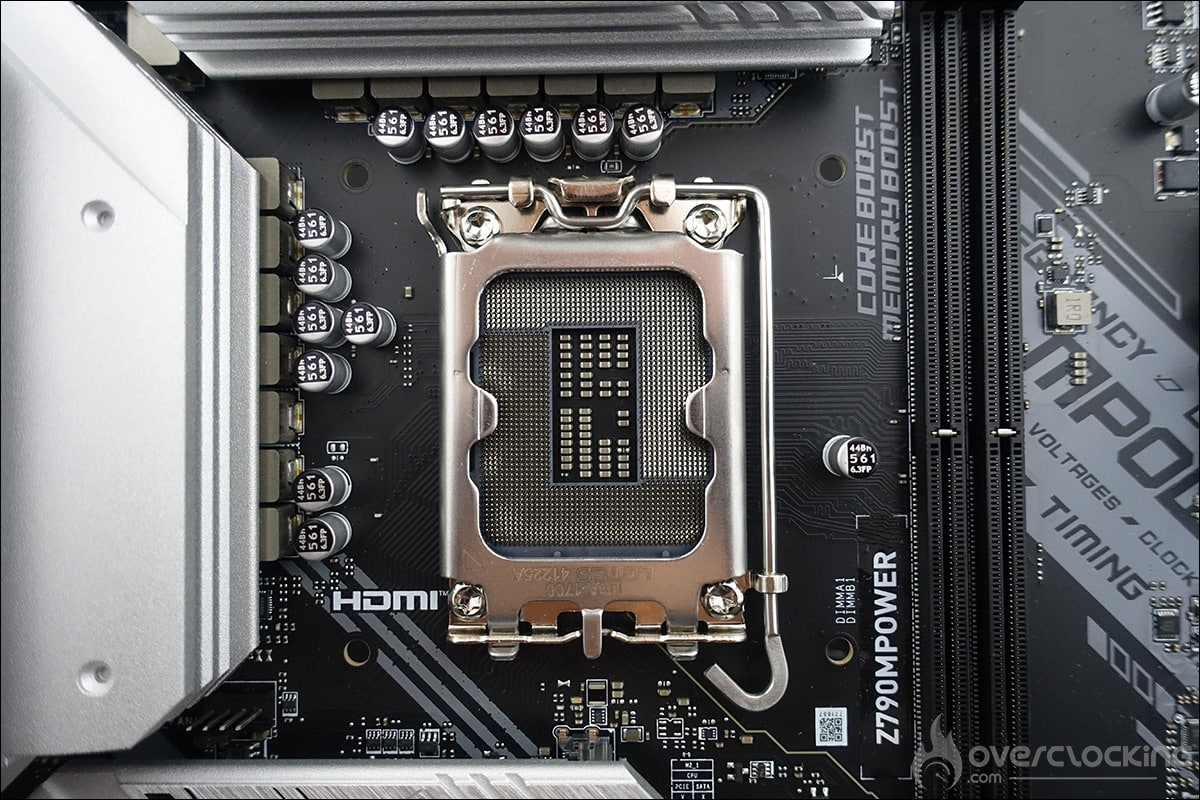

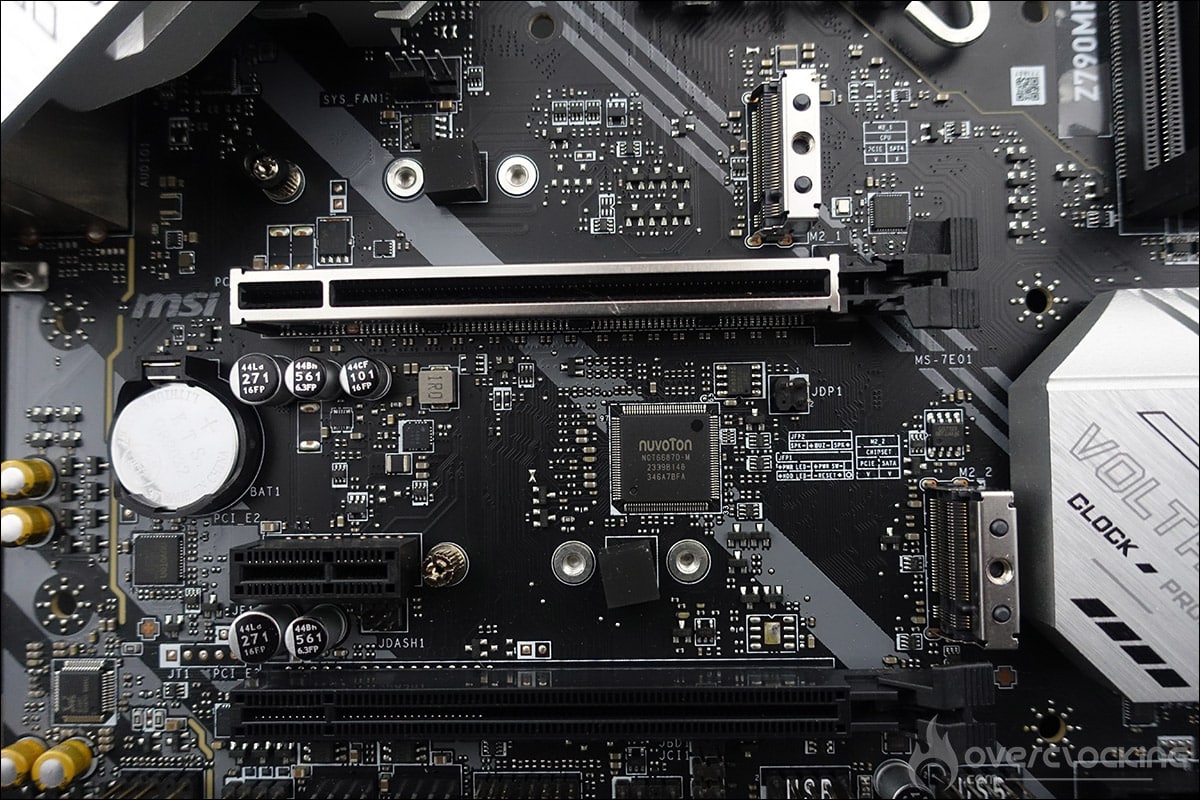

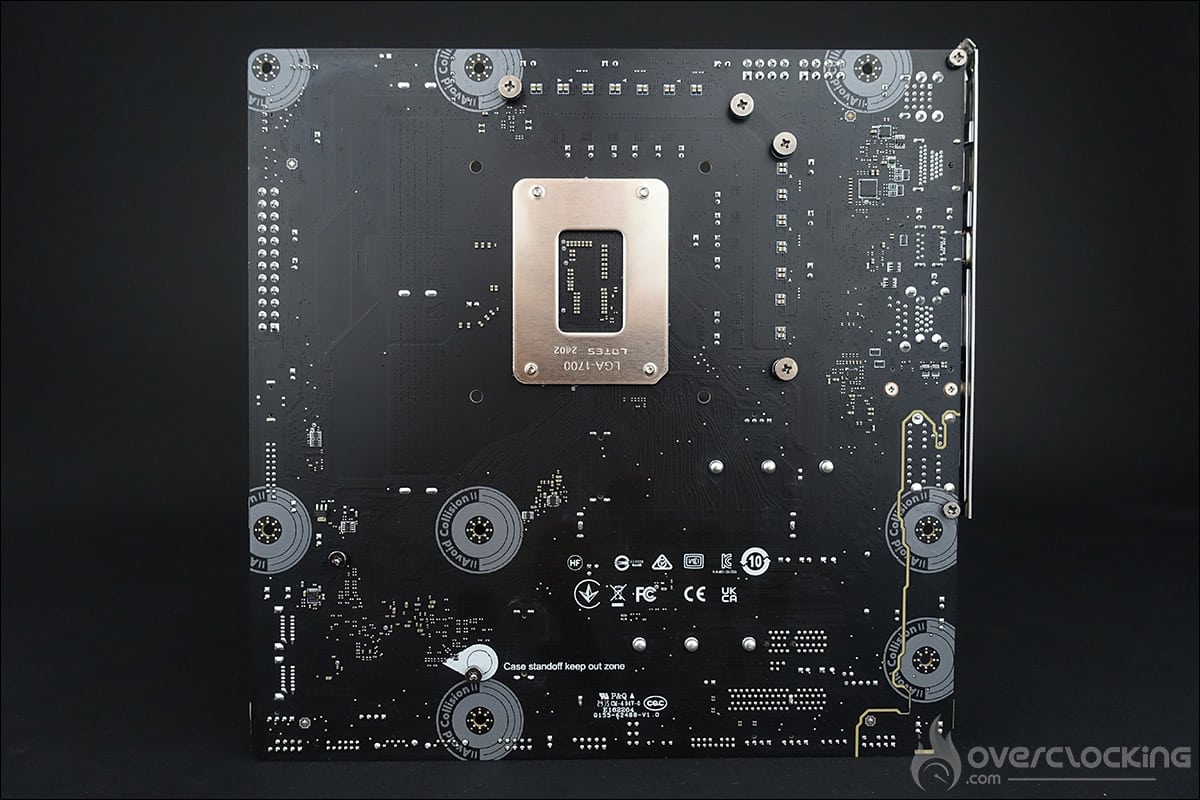

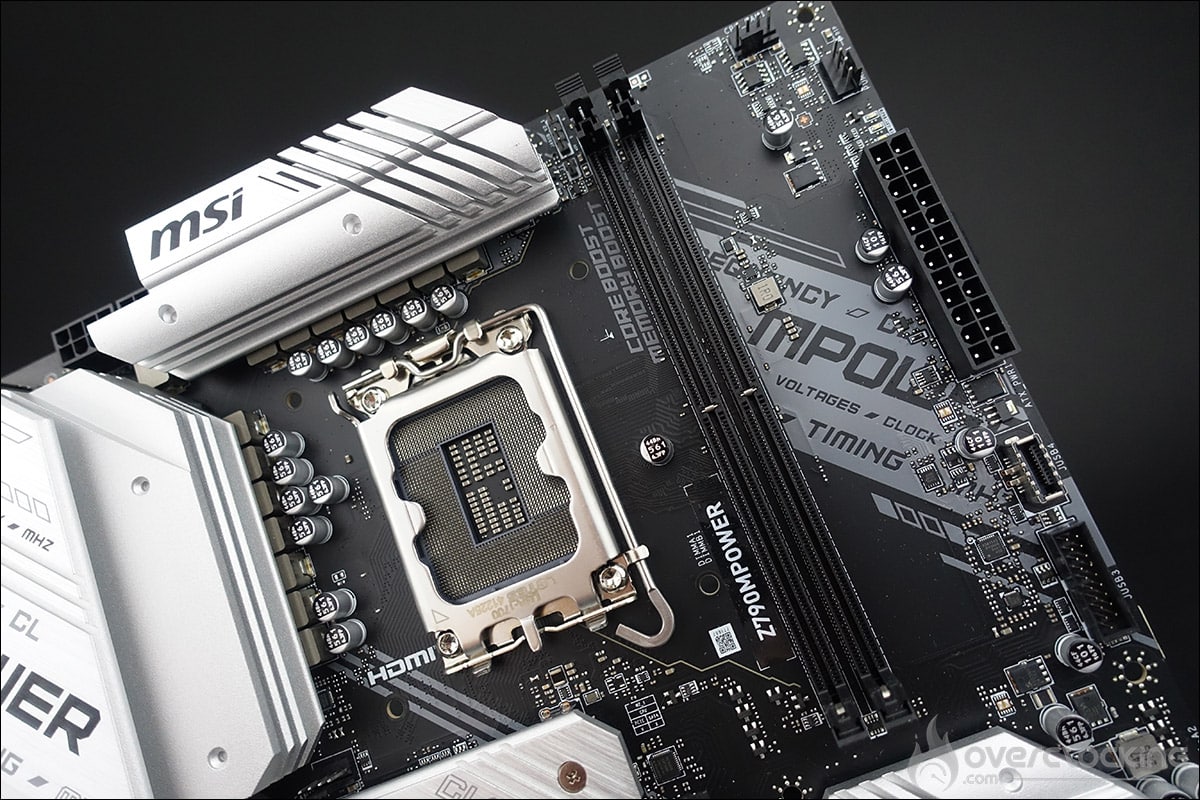

L’espace autour du socket est assez bien dégagé et sera assez facile à isoler avec de la gomme pour les tests sous LN2. L’étage d’alimentation est composé de 12 + 1 + 1 phases sur lequel nous reviendrons en détails à la page suivante.
Concernant les ports PCIe, ils sont au nombre de trois. On retrouve un premier port PCIe 5.0 x16, un second PCIe 4.0 x4 et enfin, un port PCIe 3.0 x1.
Deux slots mémoires et le kit Patriot Xtreme 5 MPOWER :
Nous n’avons cessé de le répéter, cette MSI Z790 MPOWER se destine surtout à l’overclocking de la mémoire, et pour faciliter le potentiel d’OC, elle ne dispose que de deux emplacements mémoires. MSI annonce dans sa fiche technique, le support de la DDR5 jusqu’à 8000 MT/s et un total de 128 GB.

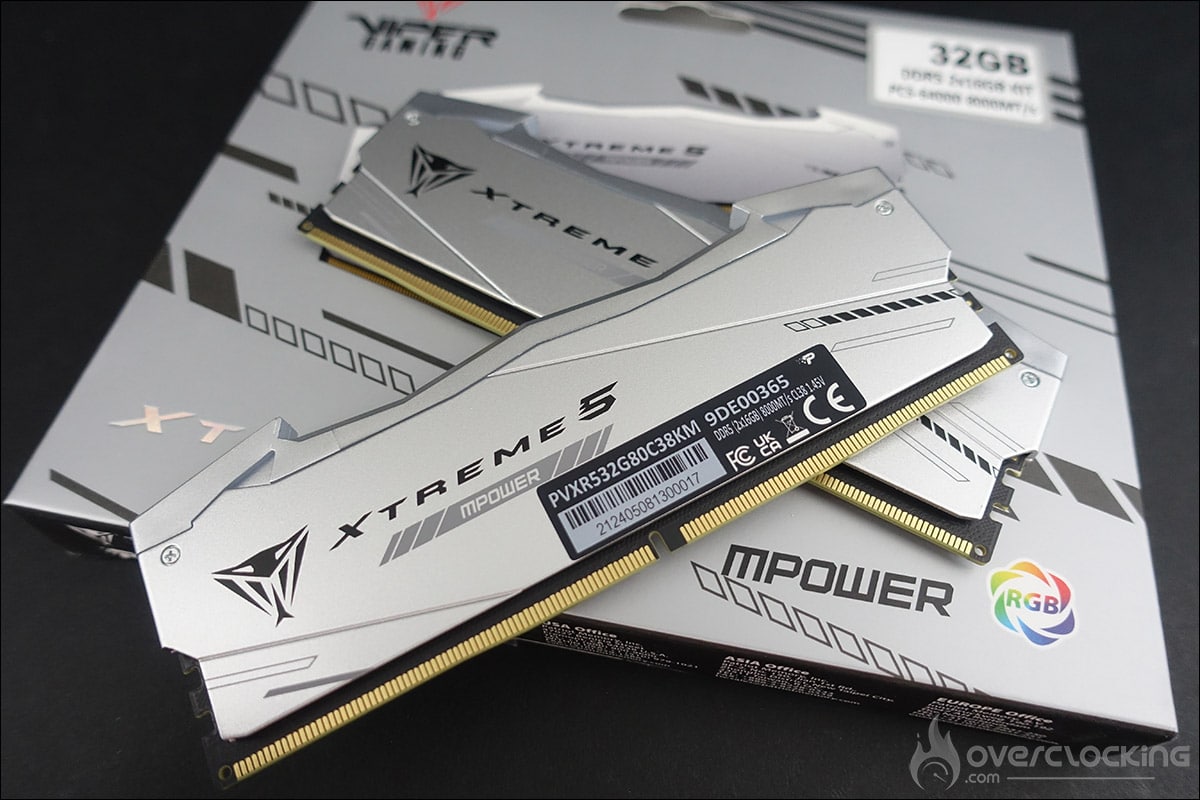

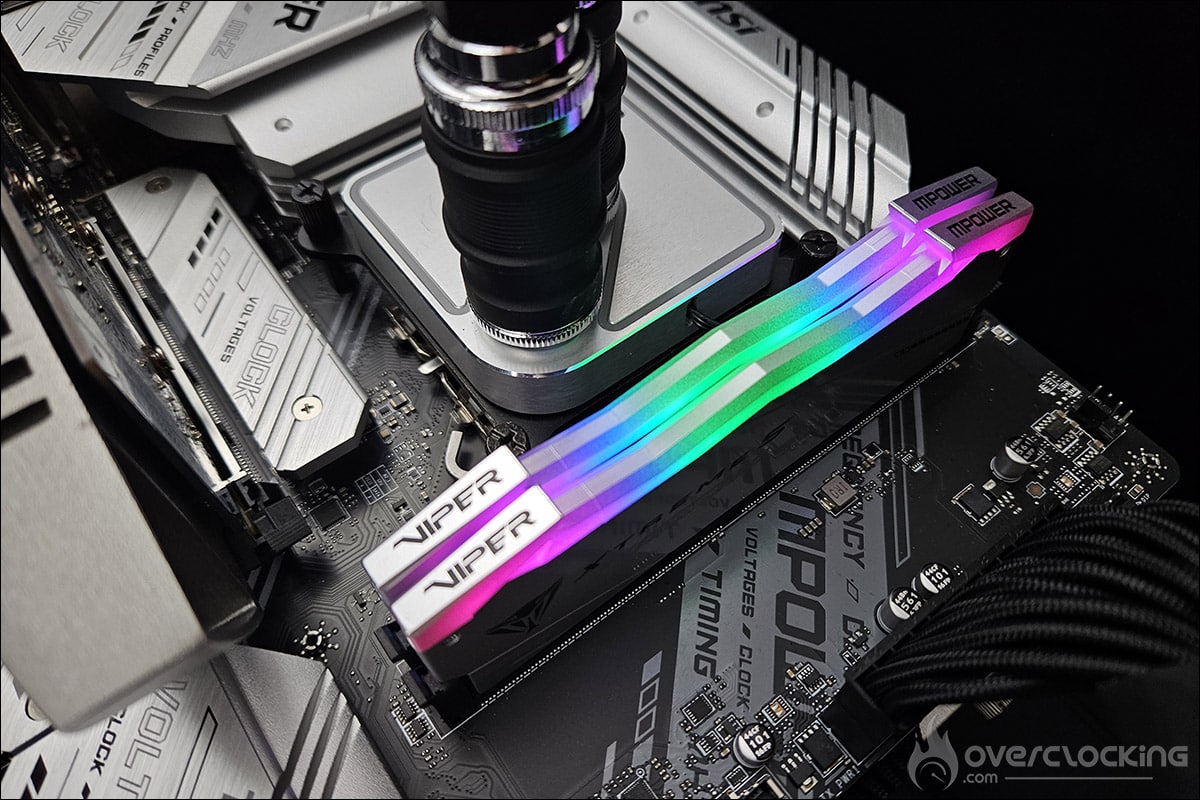

Nous vous en parlions dans l’introduction, nous avons réceptionné un kit DDR5 de la marque Patriot, le modèle Xtreme 5 MPOWER qui se compose de deux barrettes de 16 GB, pour un total de 32 GB. Il est cadencé à 8000 MT/s, bénéficie de timings de 38-49-49-85, le tout, avec une tension de 1,45V.
Enfin, pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24-pins et de deux connecteurs 8-pins à coté des étages d’alimentation.
[nextpage title= »Le PCB et les connectiques : « ]
Les outils pour clocker :
Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont assez peu nombreux sur ce modèle et sont principalement présents sur le EZ DashBoard.
- Le bouton power : permet la mise sous tension de la carte mère.
- Le bouton reset : permet de redémarrer la carte mère en cas d’échec. Le bouton peut-être désormais affecté à une autre tache via le BIOS.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
- Le Debug Code LED : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot.
Le PCB :

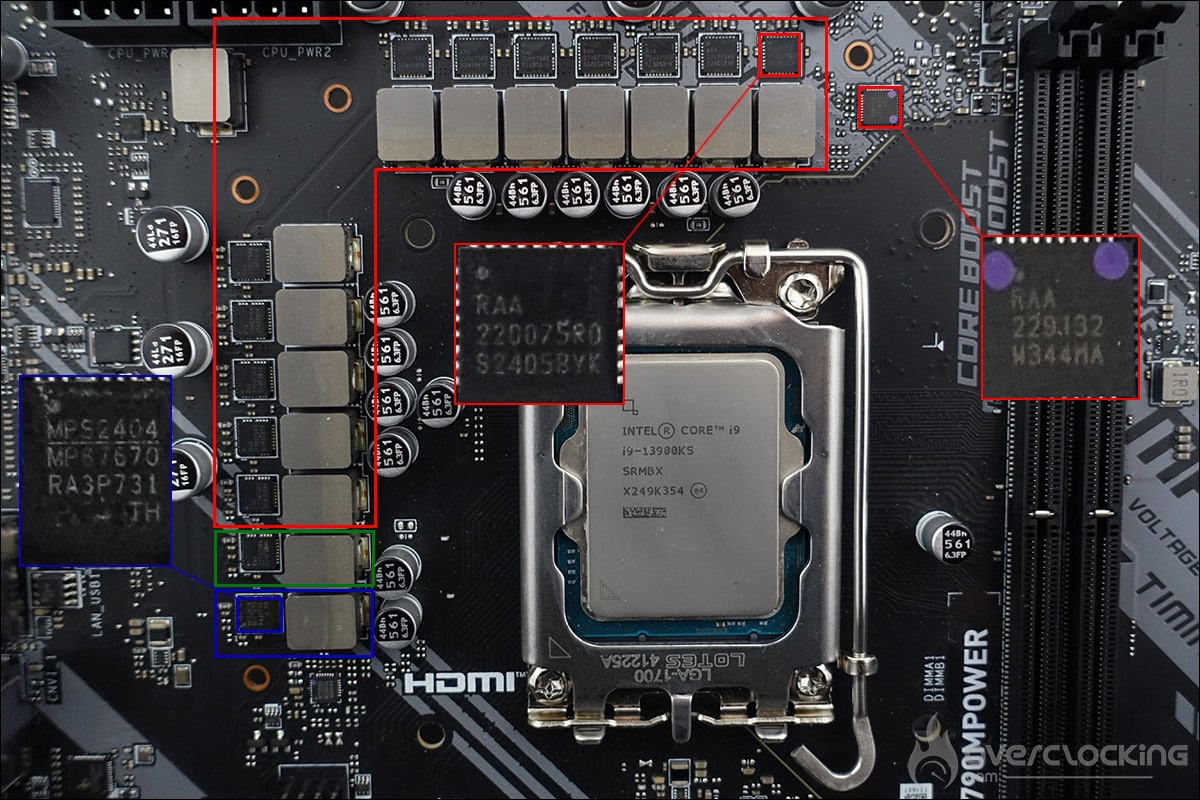

Notre MSI Z790 MPOWER se base sur une alimentation en 12 + 1 + 1 phases. La partie en charge du CPU se compose de 12 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 6. Le contrôleur est une puce Renesas RAA 229132.
Les 12 mosfets sont quant à eux tous des RAA 220075R0 de 75A. Les mosfets dans les étages de puissance génèrent le plus de chaleur car ils sont responsables de la conversion de tension et de la livraison au CPU à partir du connecteur EPS 12 volts.
Les connectiques :

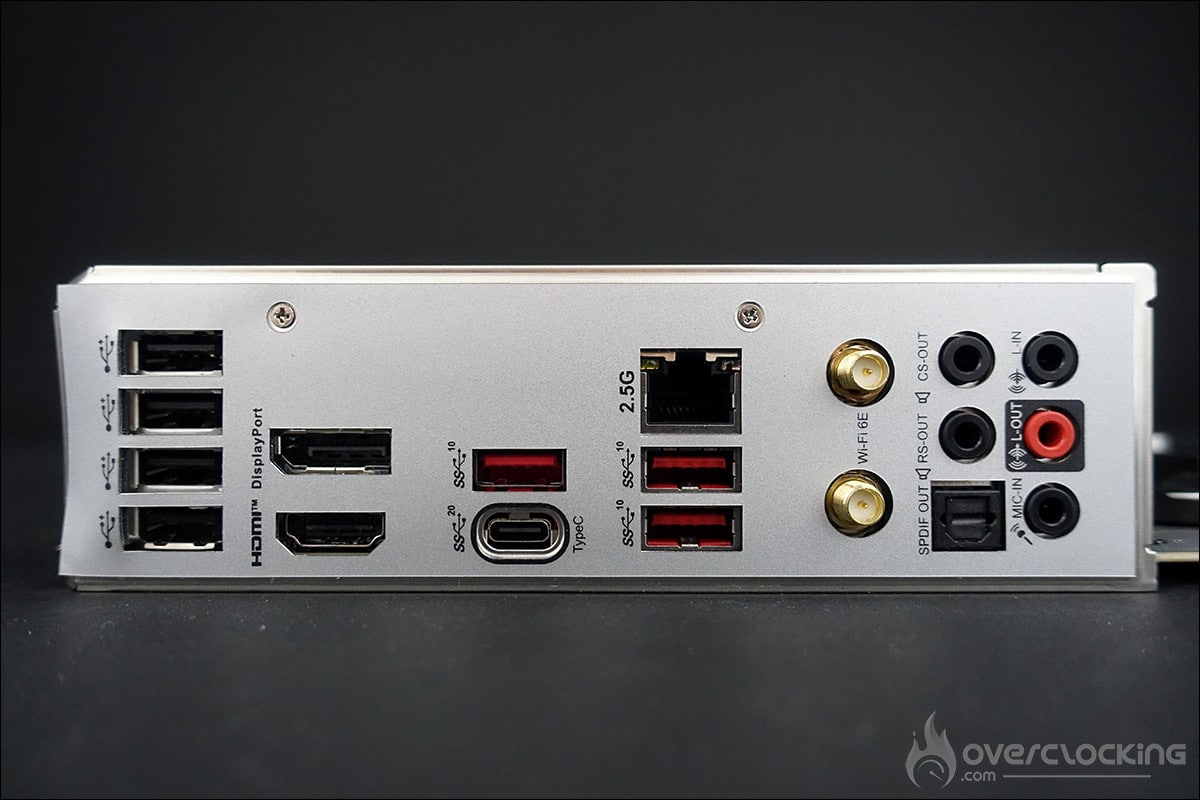

La façade arrière dispose des éléments suivants. On retrouve quatre ports USB 2.0 Type-A, un DisplayPort, un port HDMI, trois ports USB 3.2 Gen 2 10 Gb/s Type-A, un port USB 3.2 Gen 2×2 20 Gb/s Type-C, un port 2,5G LAN (RJ45), deux connecteurs d’antenne WiFi, cinq prises audio et un connecteur Sortie S/PDIF optique.
Maintenant que nous avons fait le tour de la carte, direction le BIOS.
[nextpage title= »Le BIOS : »]

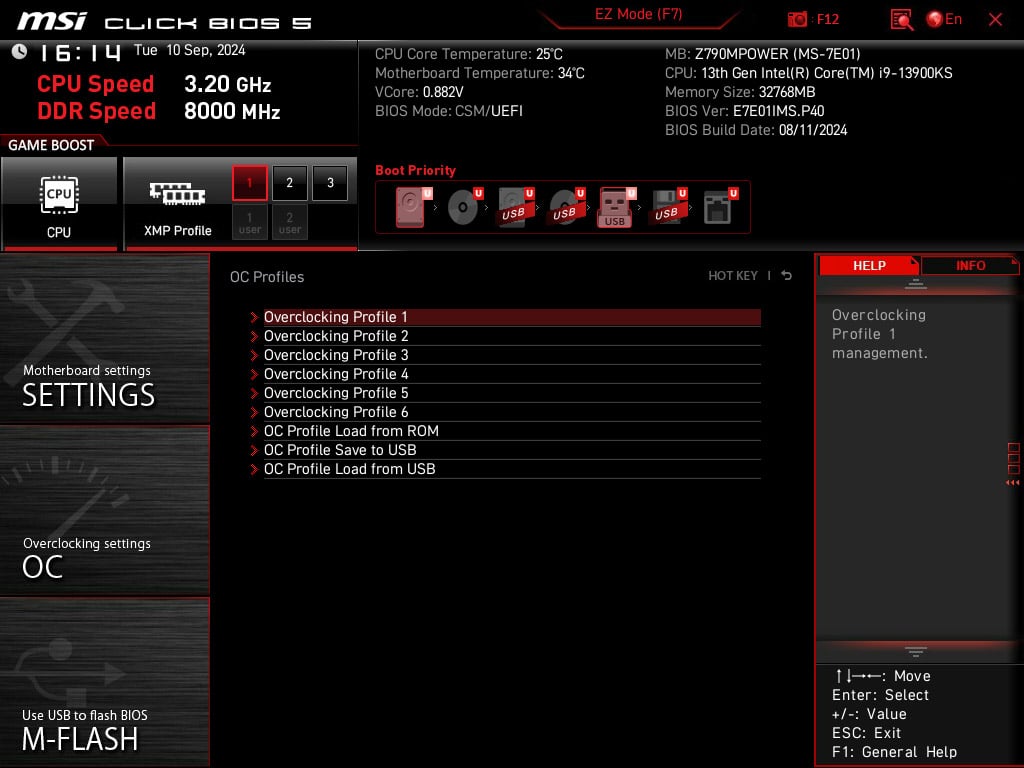

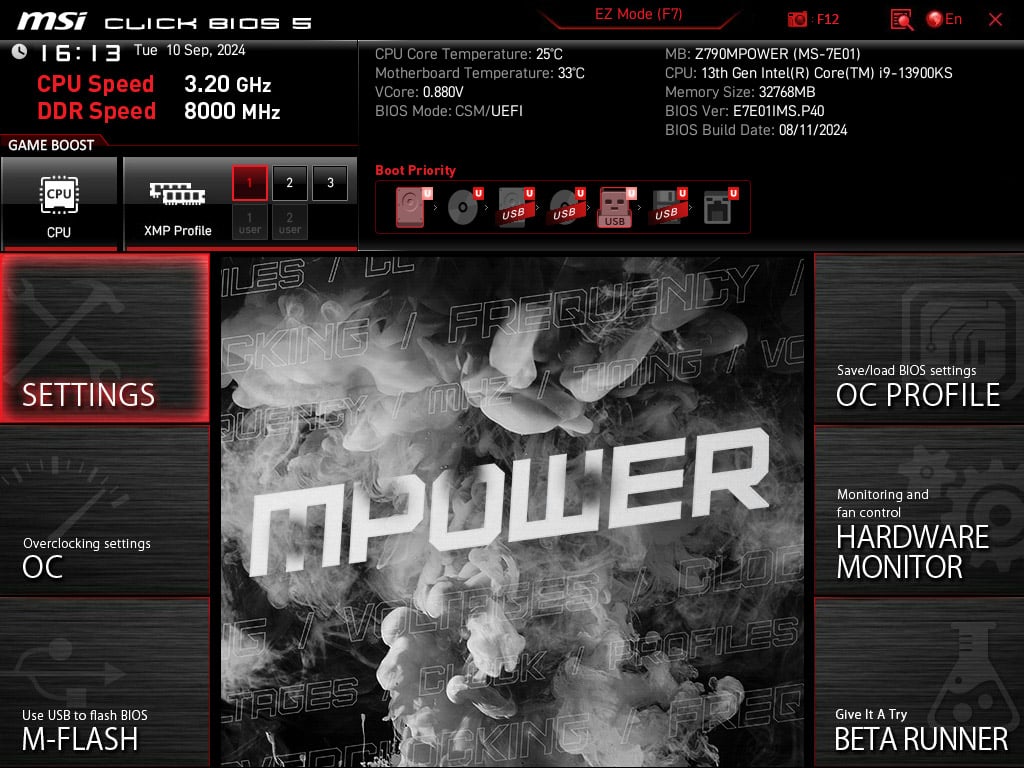

En ce qui concerne le BIOS, au premier coup d’œil, on reconnait que nous sommes chez MSI. Les habitués de la marque s’y retrouveront sans aucune difficulté. Pour rappel, l’onglet qui va le plus nous intéresser est « OC ». Avant de débuter, nous vous rappelons qu’il est primordiale de mettre régulièrement à jour votre BIOS.

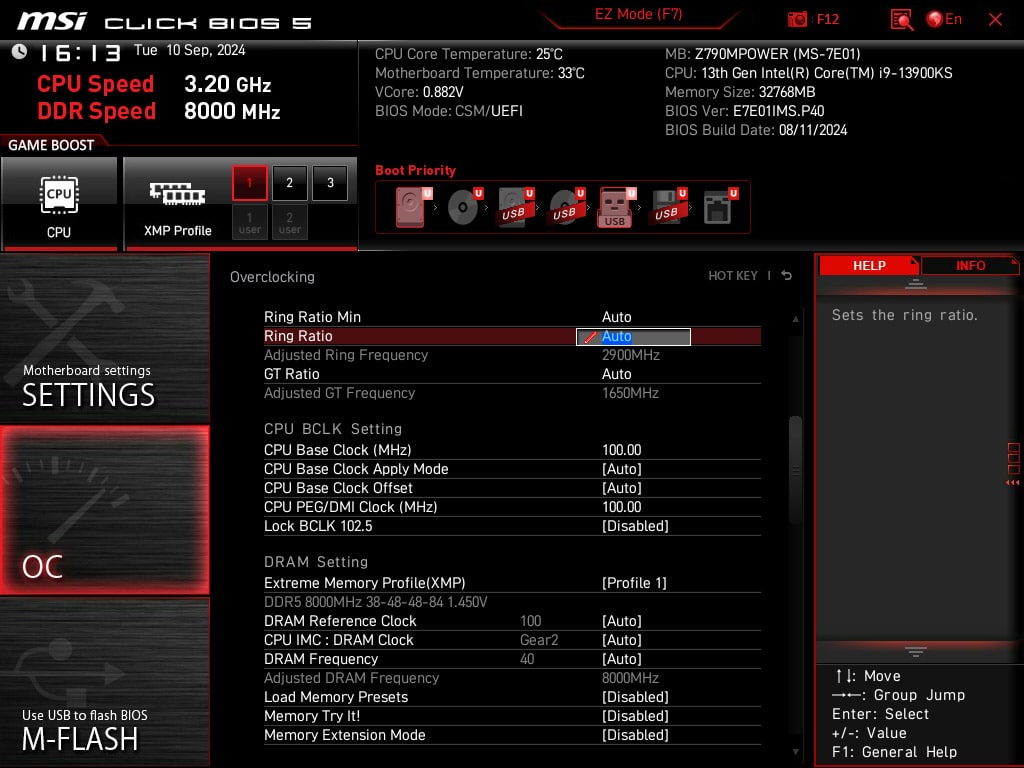

Voici une série de capture, où nous avons mis en avant les options dont vous aurez principalement besoin pour l’overclocking du CPU et celui de la mémoire DDR5.
Les options pour votre processeur :

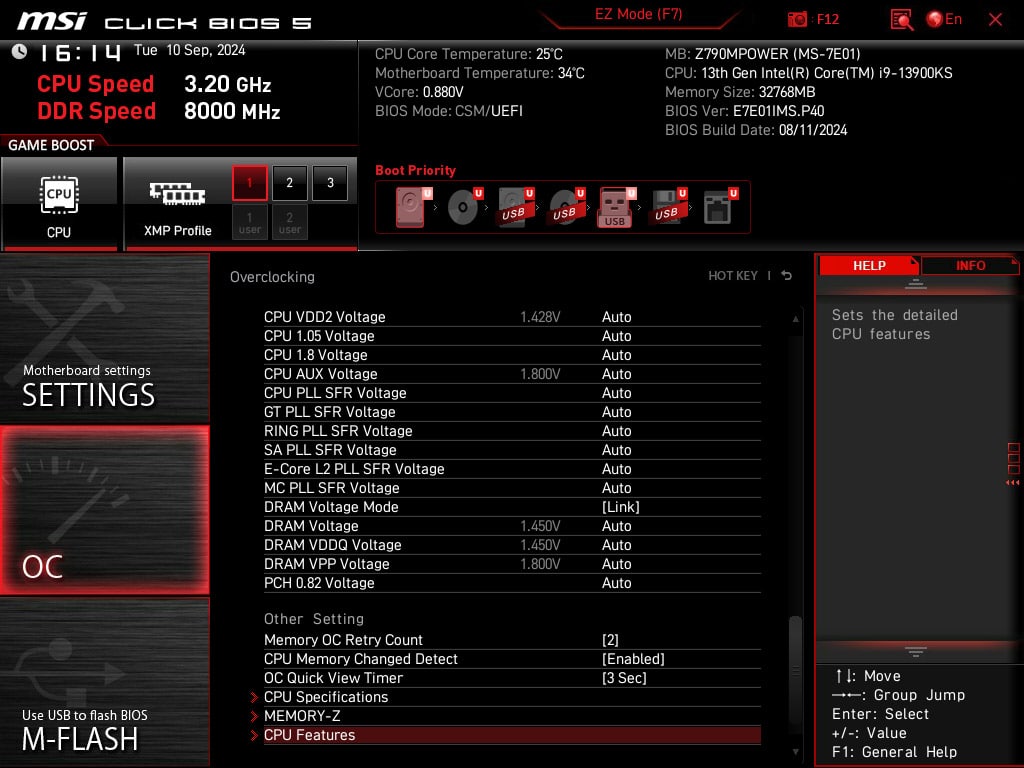

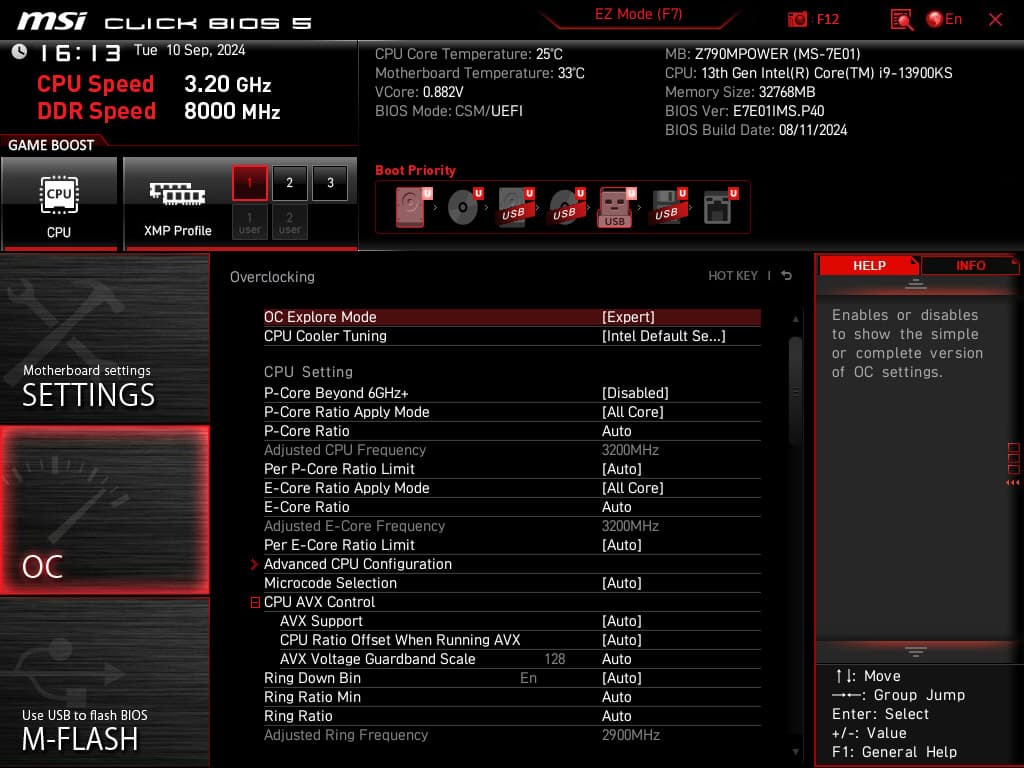

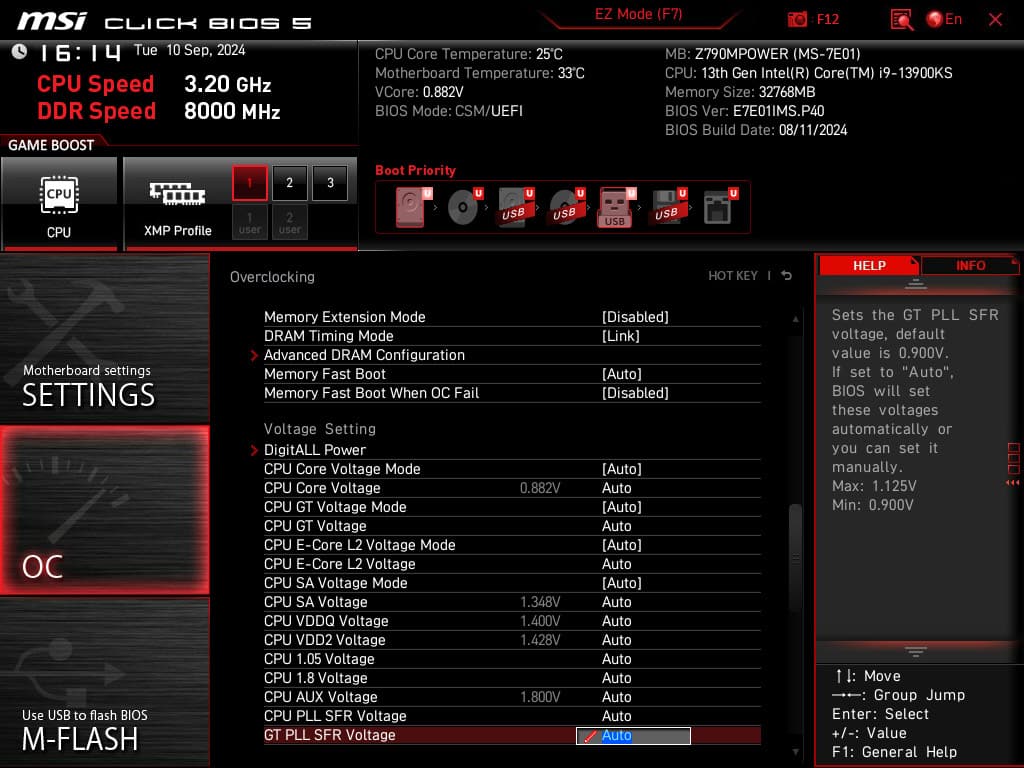

Tout se passe dans la section « OC ». Vérifiez dans un premier temps que vous êtes bien en mode expert. Vous pourrez ainsi modifier le coefficient multiplicateur cœurs P, des cœurs E ainsi que du cache (ring). L’option Advanced CPU Configuration (capture 2) vous permet de désactiver tous les cœurs E. L’idée est de ne conserver que les cœurs performances afin de réaliser un benchmark uniquement avec ces derniers.
Deux éléments importants. Tout d’abord les tensions des différents cœurs. Nous vous conseillons en respectant le LoadLine Calibration de ne pas dépasser les 1,30 volt et de vérifier les températures au sein de votre OS avec Core Temp par exemple.

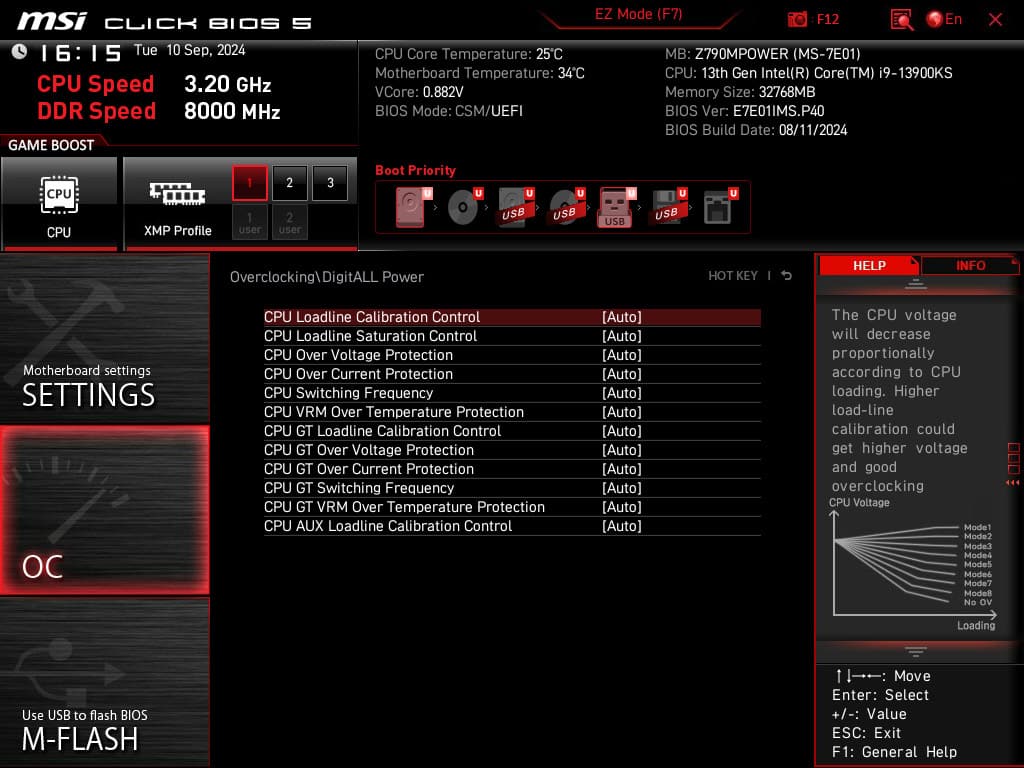

N’oubliez pas aussi de régler le LoadLine Calibration avec un choix pour le mode 5 qui nous semble le plus pertinent. Rendez-vous à la page d’overclocking CPU afin de mieux comprend le fonctionnement du LoadLine Calibration. Passons à présent aux paramètres de notre kit mémoire.
Les options pour votre kit mémoire :
Tout d’abord la plus importante, l’activation de votre profil XMP. On ne le dira jamais assez, mais les paramètres de votre kit mémoire ne se règlent pas automatiquement après l’avoir installé. Si c’est le cas pour votre processeur, il n’en est rien pour votre kit mémoire et un passage par le BIOS sera obligatoire ! Sans cela, vos performances seront impactées dans tous les domaines et vous vous retrouverez avec un kit ne dépassant pas la fréquence de 4800 MHz en CL40. Nous allons donc activer notre profil XMP directement dans le BIOS.
En fonction du BIOS, MSI propose dans certains BIOS des profils mémoires afin de faciliter et de débuter dans l’overclocking mémoire. Si c’est le cas, il se trouve dans Load Memory Presets. Comme vous pouvez le voir ici, plusieurs profils sont présents, nous y reviendrons lors de nos tests.

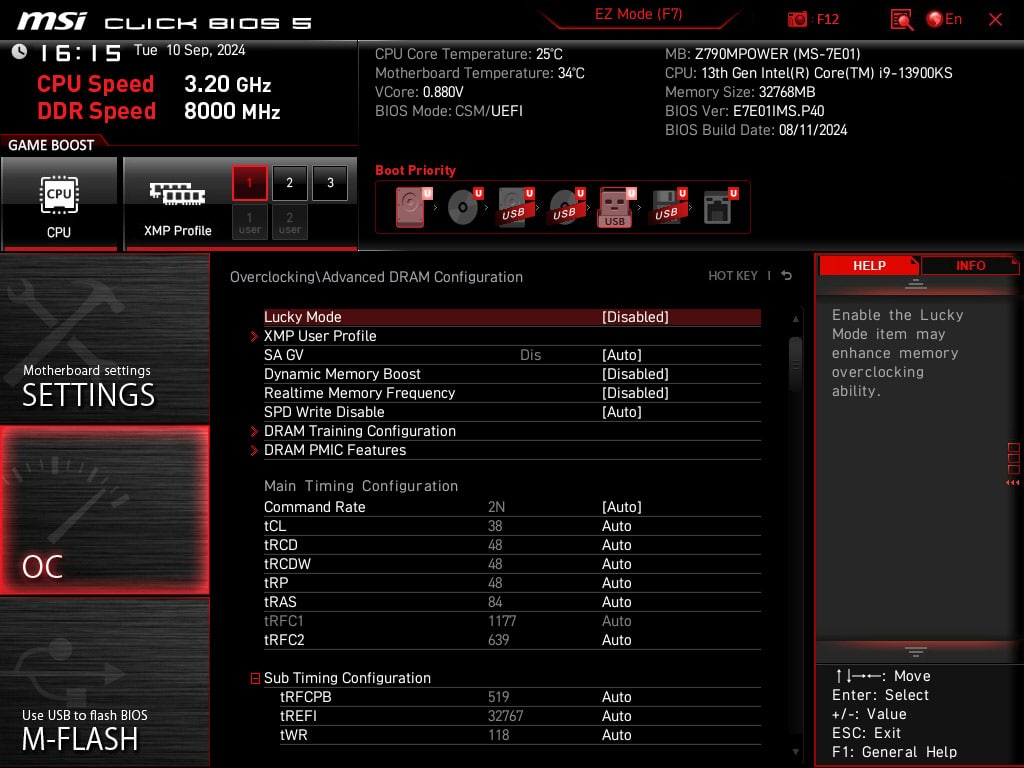

Afin de modifier les timings et subtimings si vous optez pour un overclocking manuel, vous devrez vous rendre dans Advanced DRAM Configuration. Enfin, nous avons encadré sur la dernière capture les tensions utiles pour la mémoire.
Les options supplémentaires :
Pour terminer, sachez que MSI vous propose de flasher votre BIOS via l’utilitaire M-Flash. Votre carte mère reboot afin de lancer l’utilitaire de flash. Enfin, la sauvegarde de profils est vivement recommandée lorsque vous réalisez des tests. Cela permet un gain de temps. Sachez que vous avez aussi la possibilité de les sauver sur une clé USB.
[nextpage title= »L’overclocking mémoire : « ]
C’est bien entendu au niveau de l’overclocking mémoire que notre test va se concentrer, mais avant de débuter, voici donc les différents composants qui équipent notre plateforme de tests. Pour la publication de ces tests, j’ai utilisé le dernier BIOS en date disponible directement sur le site de MSI Taiwan.
- Carte mère : MSI Z790 MPOWER (BIOS 7E01vP4)
- Processeur : Intel i9-13900KS
- Mémoire : 32 GB Patriot Viper 5 Gaming 8000 MT/s CL38
- Carte graphique : GALAX GT 710 Fish
- Système de refroidissement : Alphacool Core 1 CPU et chiller chiller Eiszeit 2000
- SSD : Western Digital SN850 NVMe SSD M.2
- Alimentation : be quiet! Dark Power PRO 13 1000w
- Système d’exploitation : Windows 11 64 bits
- Écran : ROG XG27UCS
Si vous êtes un habitué de l’overclocking, vous savez que l’overclocking mémoire est celui qui demande le plus de temps et de patience. L’arrivée de la DDR5 est encore très récent et sa maitrise va demander encore de nombreuses heures de tests. Heureusement, vous avez de la chance et vous pouvez rejoindre notre communauté Discord. Beaucoup de nos membres disposent de DDR5 mais aussi de cartes mères bien différentes de quoi pouvoir répondre à vos différentes questions.
Le choix de votre kit DDR5 en fonction des puces mémoires :
Comme c’était déjà le cas pour la DDR4, si vous souhaitez clocker votre mémoire, certaines puces bénéficieront d’un meilleur potentiel. Actuellement, les kits annoncés par les différentes marques sont équipés de puces Micron ou de puces Samsung ou enfin de puces Hynix. Ce sont ces deux dernières marques qui seront les plus intéressantes.
Nous avons déjà eu l’occasion de passer en revue plusieurs kits mémoires DDR5 et de tester le potentiel de ces trois types de puces mémoires. Nous vous invitons à aller jeter un œil dans la section « mémoire » de notre site.
Les tensions « clés » de la DDR5 :

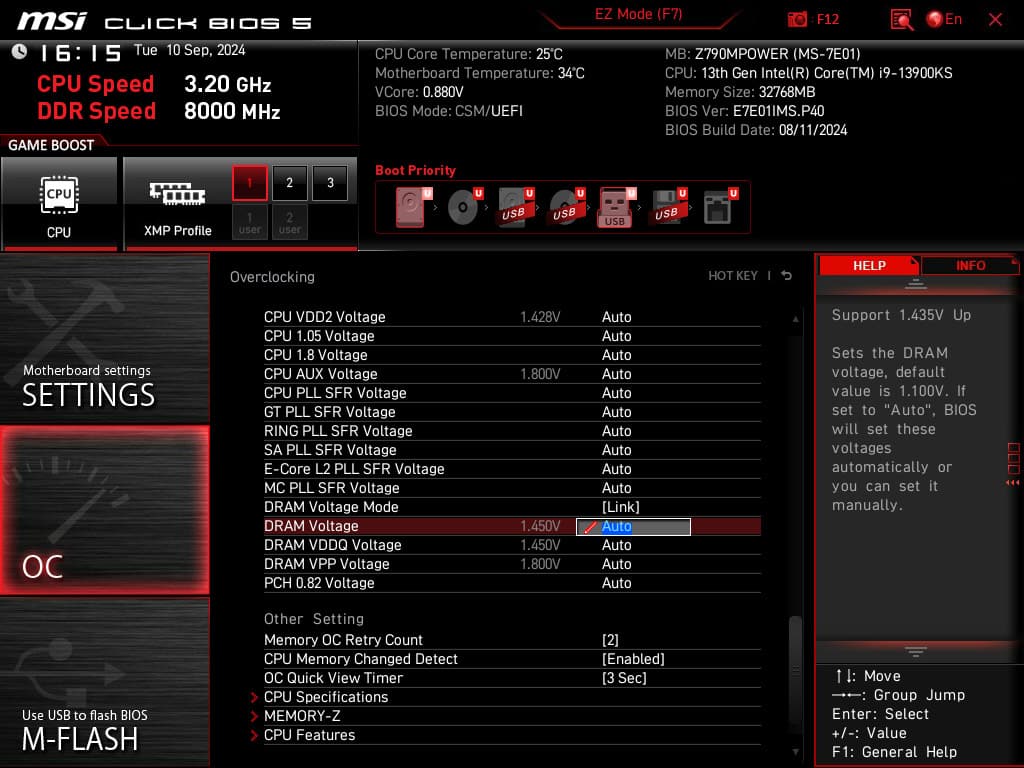

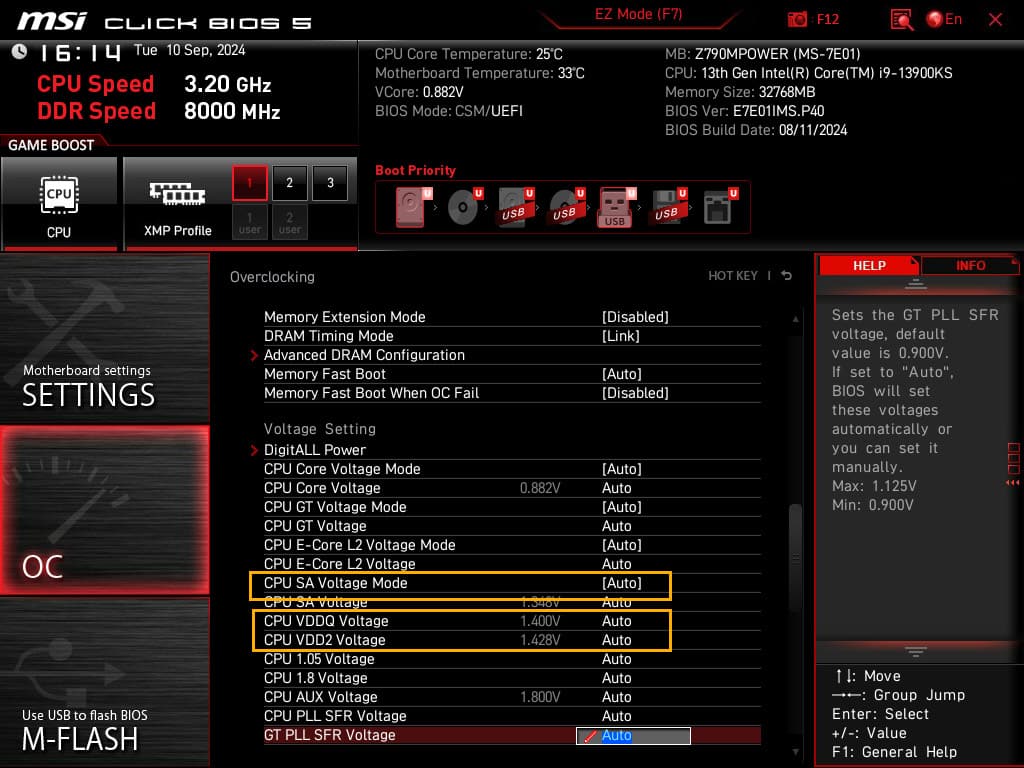

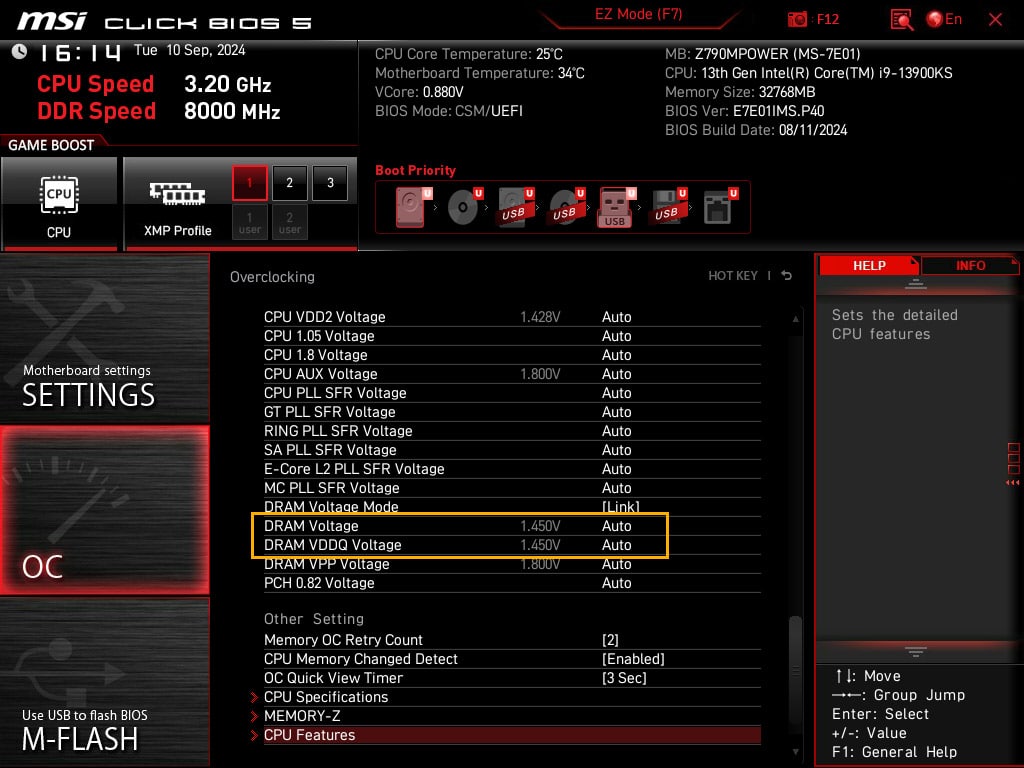

Pour l’overclocking de la mémoire, il y a 5 tensions clés. Il s’agit des tensions qui auront un impact sur l’overclocking et donc sur la montée en fréquence ou le serrage des timings. Il s’agit du CPU System Agent Voltage (SA), du CPU VVDQ Voltage, du CPU VVDQ2 Voltage, du DRAM Voltage ainsi que du DRAM VDDQ Voltage. Voici où ces tensions se trouvent dans le BIOS de cette MSI Z790 MPOWER.
Attention, en fonction du type de puces mémoires (Micron, Hynix et Samsung), l’équilibre entre ces différentes tensions est différent. Nous avions aussi fait le parallèle entre les tensions disponibles chez ASUS et leurs équivalents chez MSI en suivant ce lien. C’est parti pour l’overclocking de cette DDR5 de chez Patriot.
Les profils du BIOS MSI de la Z790 MPOWER :

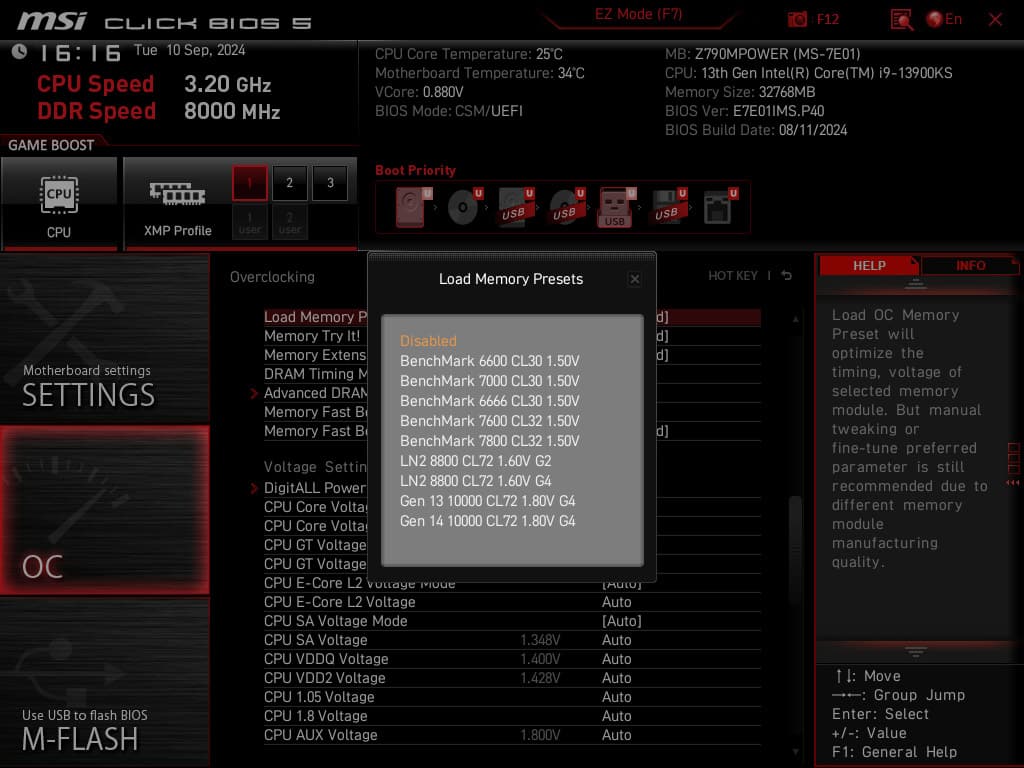

Comme vous l’avez vu lors de la présentation du BIOS, il existe au sein de celui-ci, une série de profils mémoires. Malheureusement, les plus intéressants pour nous ont toujours refusé de faire démarrer la carte mère. De plus, aucun indication n’est spécifiée sur les profils des BIOS et à quels types de puces ils sont rattachés.
XMP par défaut et scores obtenus :

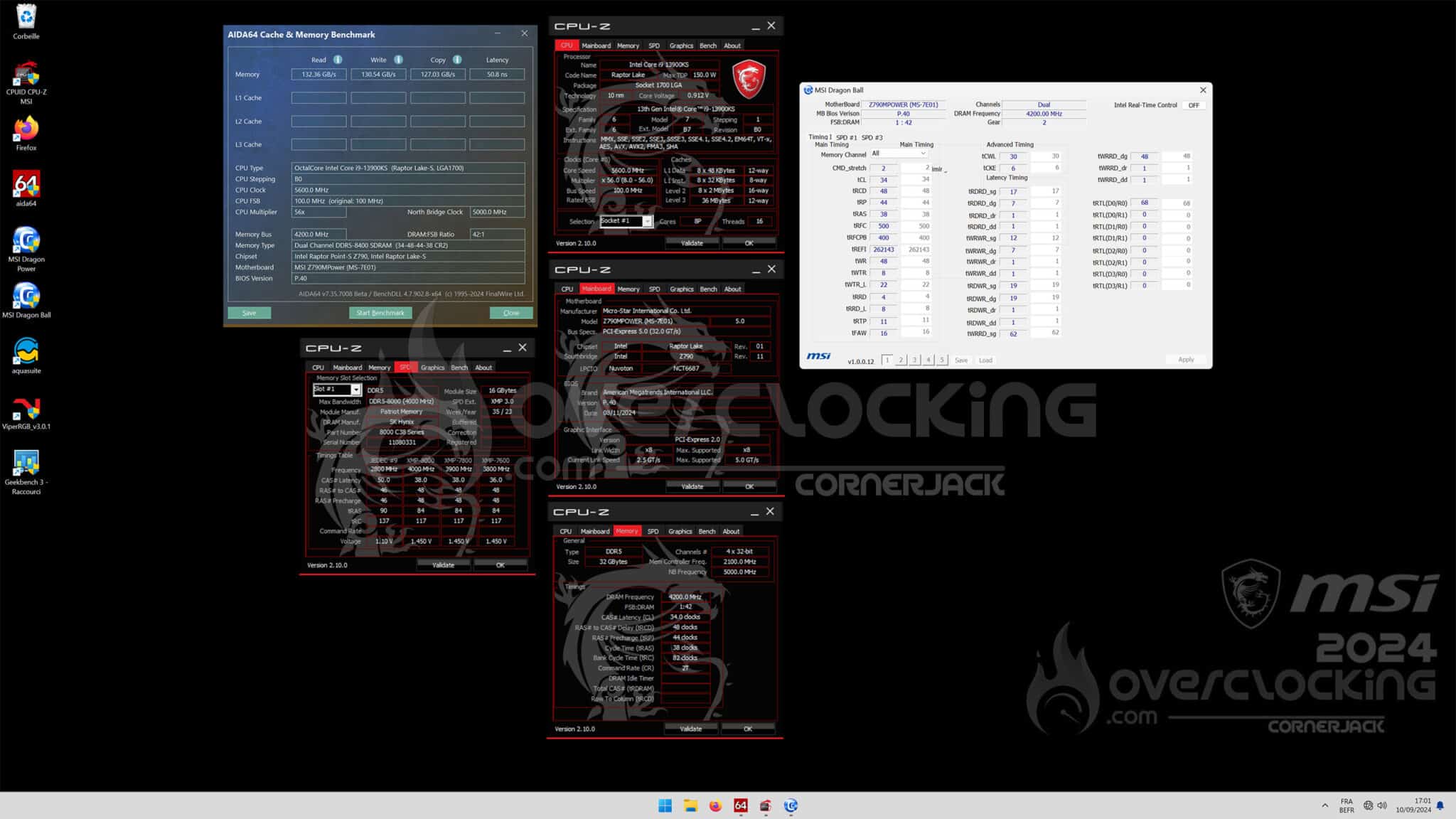

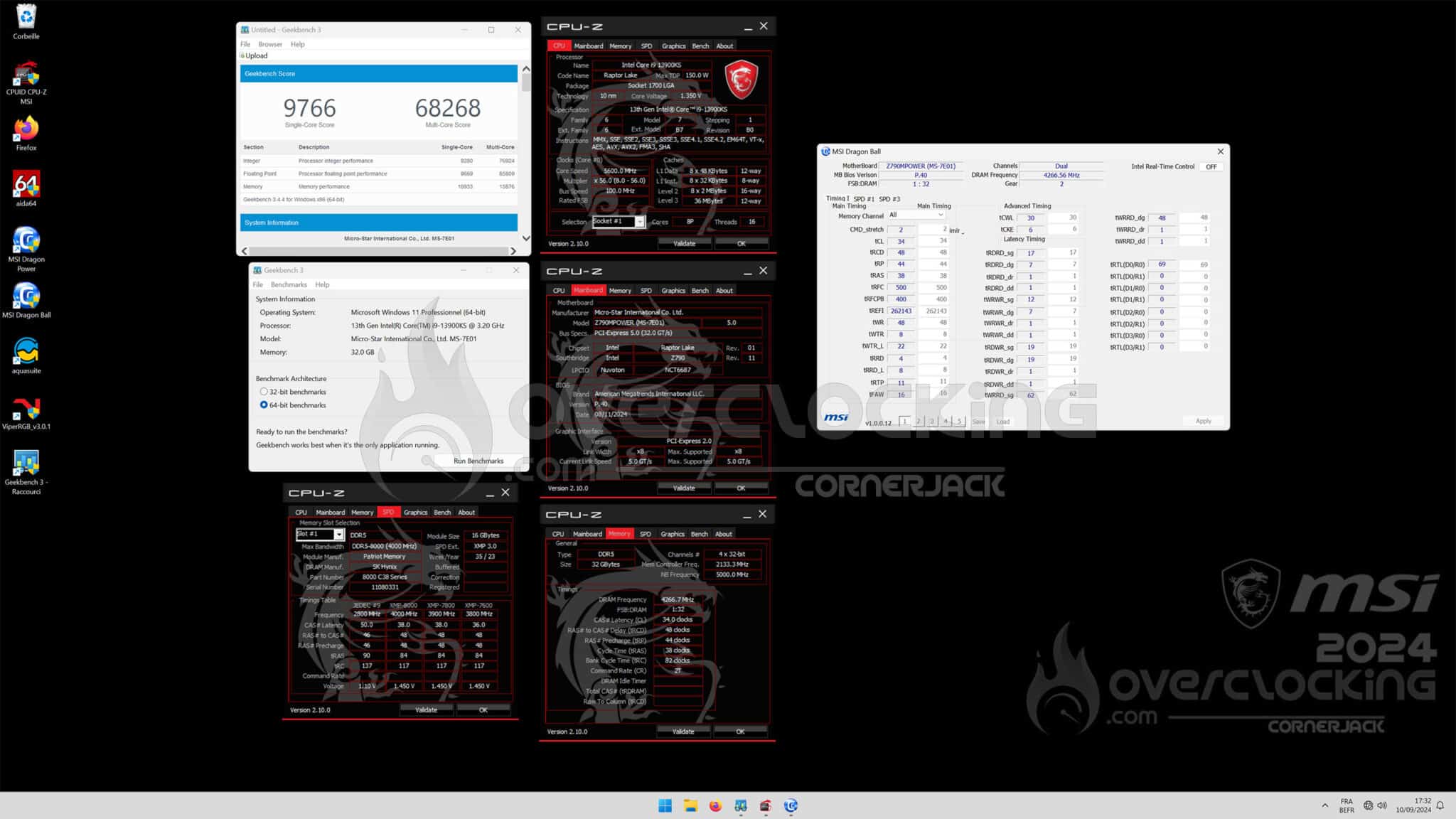

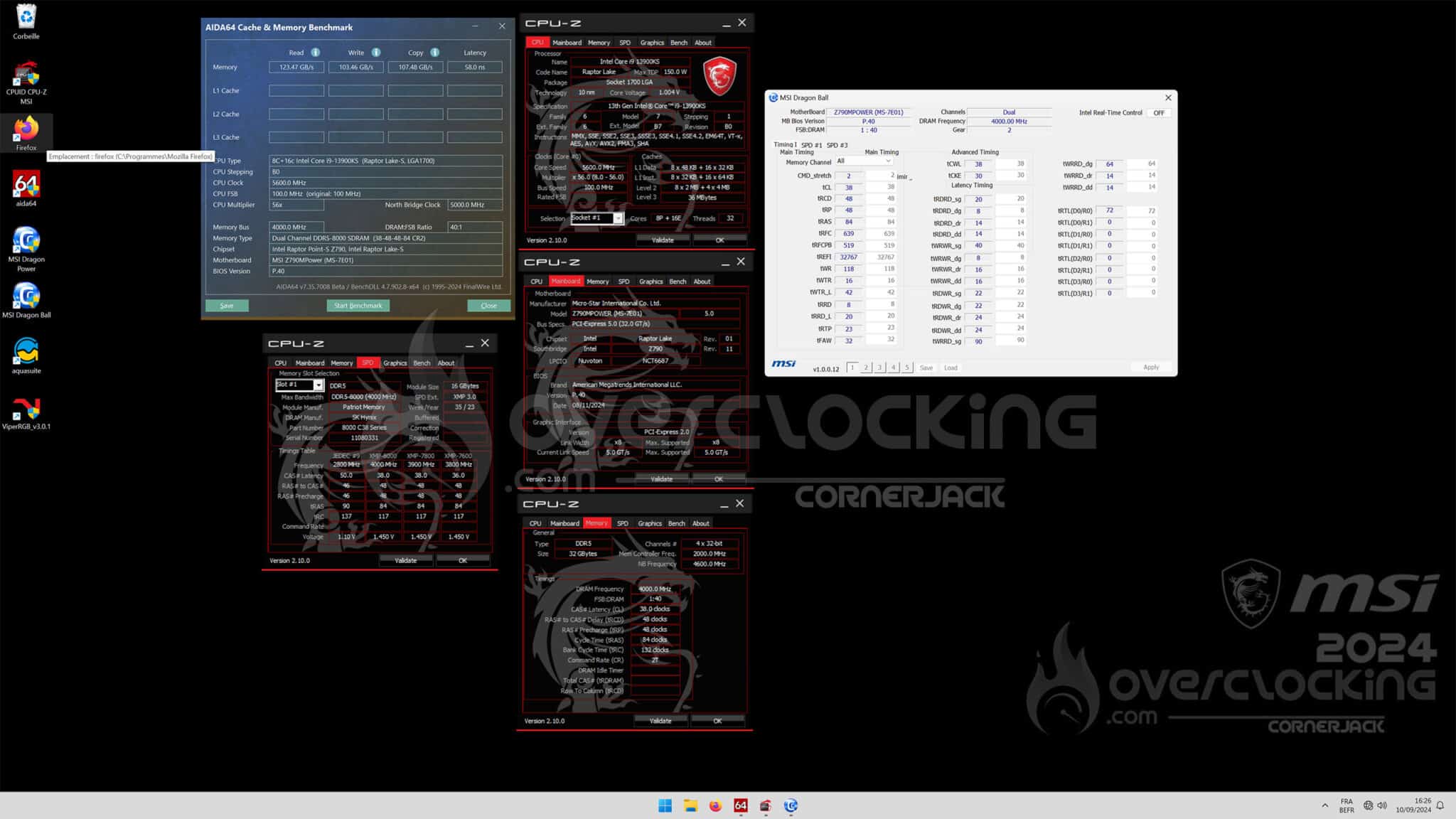

Notre premier objectif est de tester notre kit Patriot Viper 5 Gaming à sa fréquence d’origine, c’est-à-dire à 8000 MT/s avec des timings de 38-49-49-85.
Les scores sont déjà très bons à cette fréquence, voyons ce que nous pouvons améliorer !
8400 et 8533 MT/s CL34 :

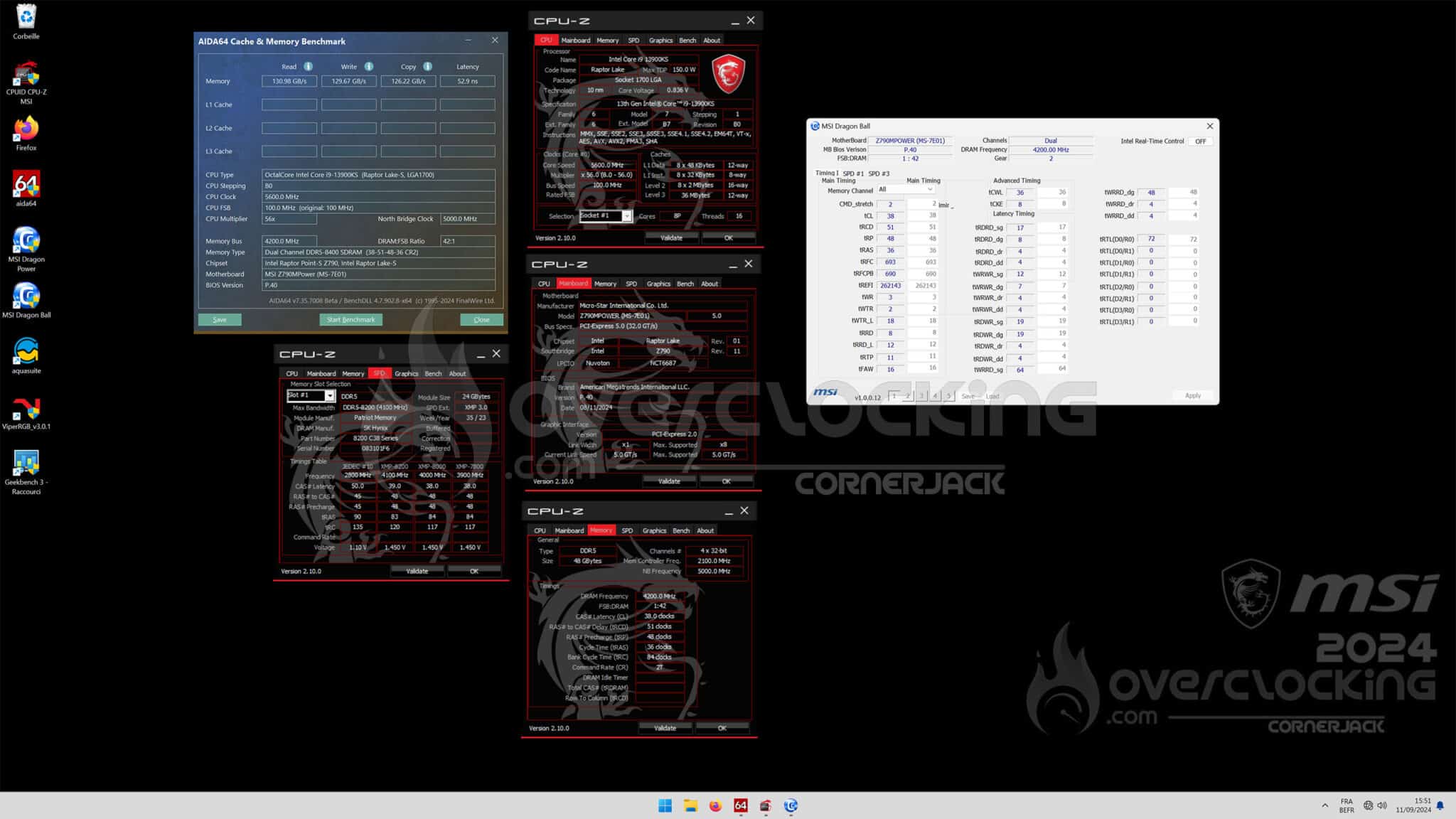

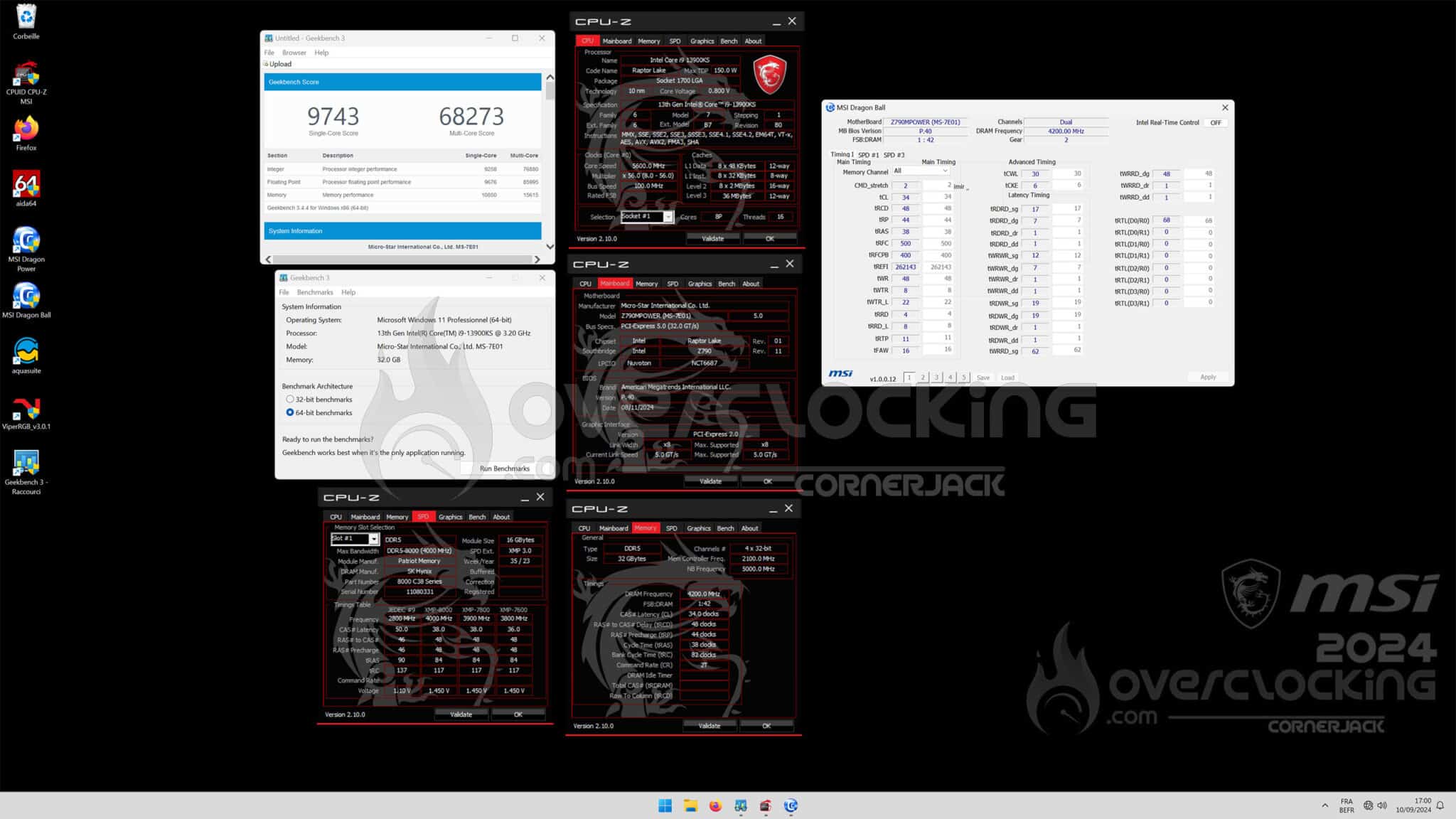

C’est ce qui semble être la limite, impossible pour le moment de passer les 8600 MT/s avec nos paramètres de tests. Maintenant, atteindre une fréquence de 8533 MT/s en CL34 est déjà un excellent résultat pour cette Z790 MPOWER !

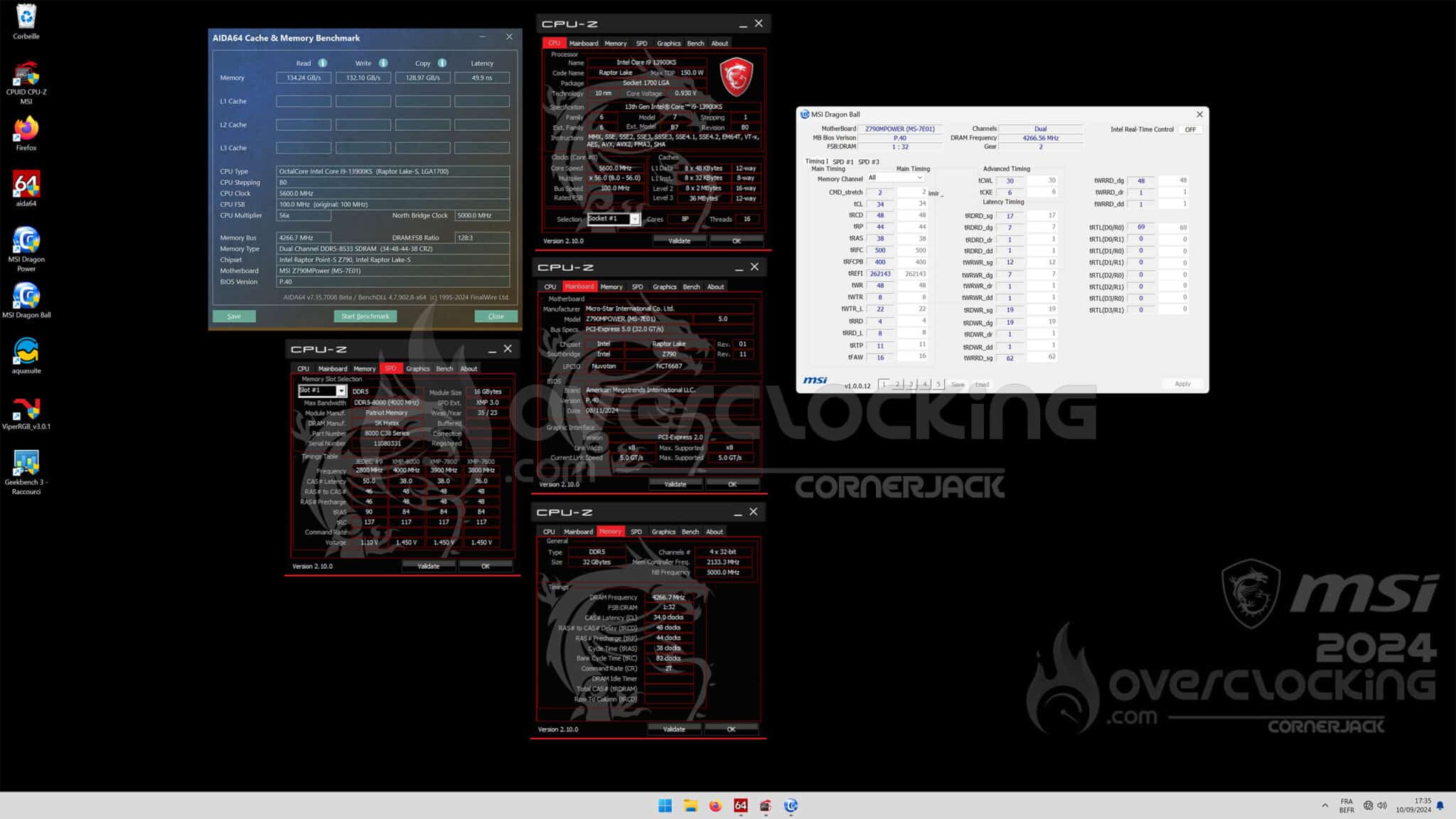

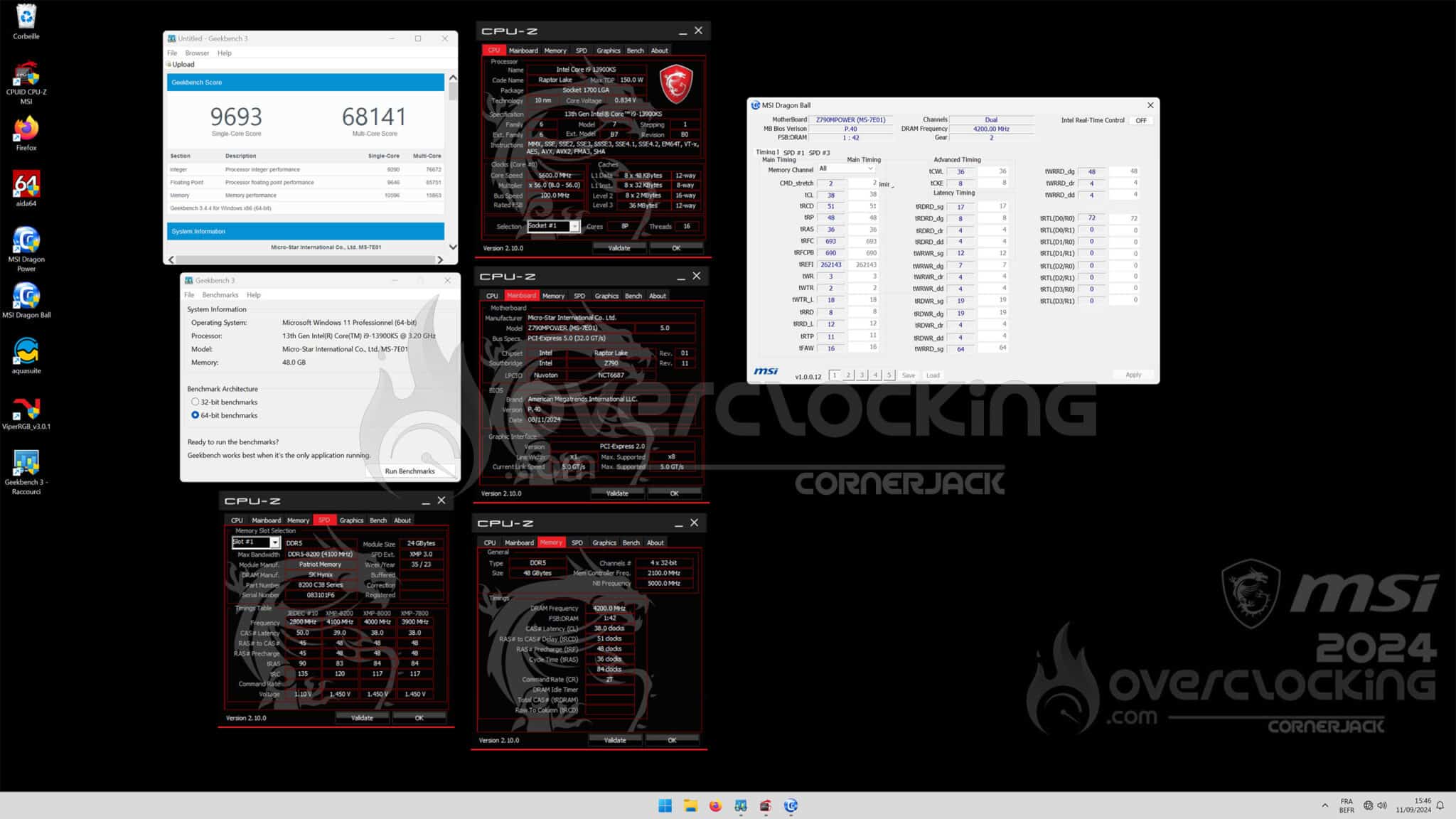

Face au kit d’origine, les résultats sous AIDA64 en lecture passe de 123470 à 134240 GB/s, en écriture de 103460 à 132100 GB/s, en copie de 107480 à 128970 GB/s et la latence de 58 à 49,9 n/s.
Le kit Patriot de 48 GB à 8400 MT/s CL 38 :

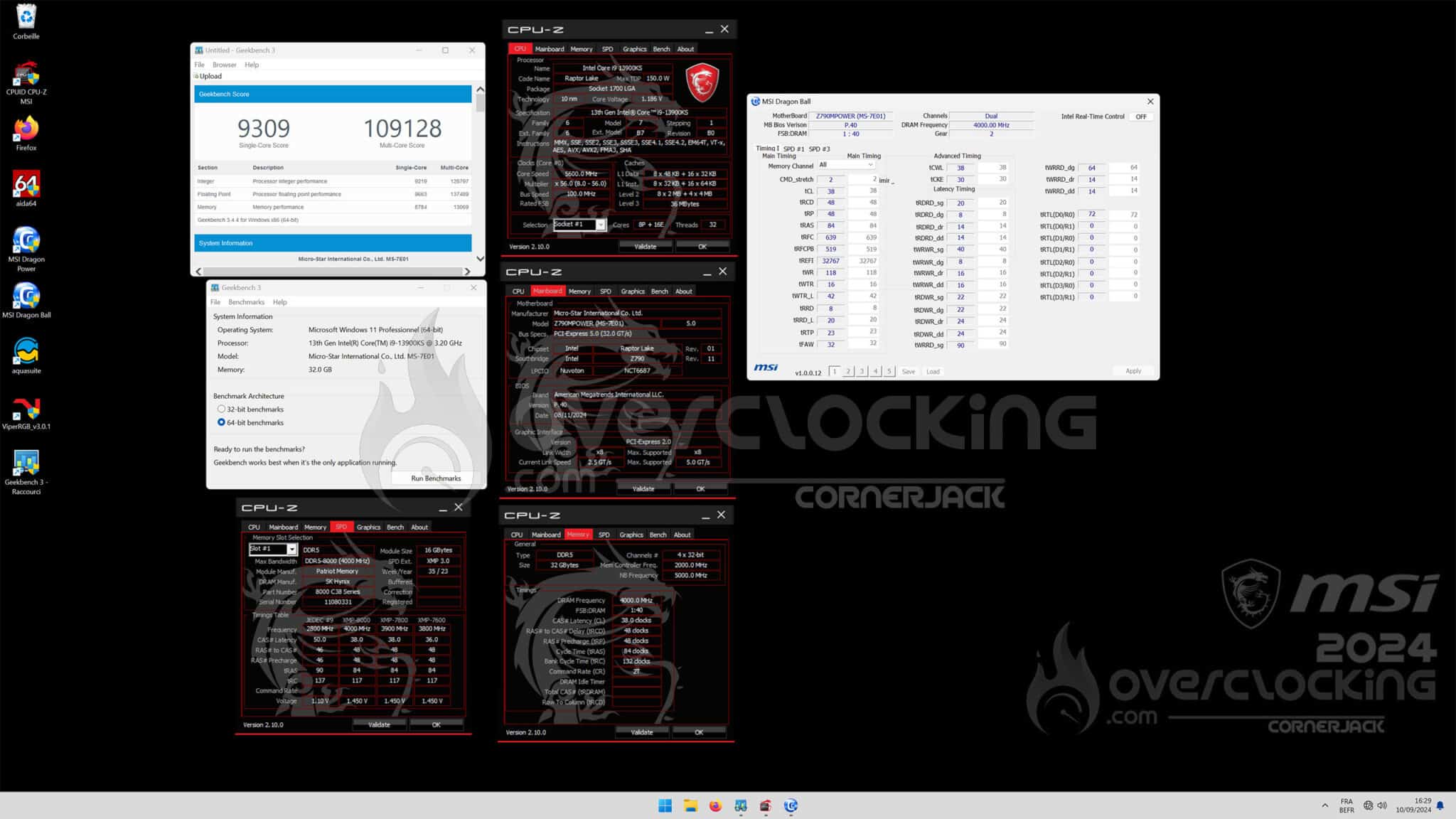

Avant de démonter la carte mère, nous avons un autre gros test en préparation, nous avons passer sur la MSI Z790 MPOWER, notre kit Patriot Viper 5 Gaming de 48 GB à 8400 MT/s CL38 avec les mêmes paramètres que sur notre APEX Encore.
Malheureusement, impossible d’aller plus haut. Avec le modèle APEX Encore, nous avions atteint les 8800 MT/s CL38.
[nextpage title= »Le mot de la fin : »]
Cette carte mère MSI Z790 MPOWER est optimisée pour l’overclocking de la mémoire et a été conçue avec cette objectif. Rappelons ici, la collaboration que MSI a mis en place avec de nombreux fabricants de kits mémoire. Maintenant, est-ce vraiment la meilleure carte mère pour de l’overclocking mémoire ? Personnellement, malgré ses nombreuses qualités, nous ne le pensons pas…, mais, et c’est là que c’est important, pour un tarif de 269,90 euros, vous bénéficiez d’une excellente carte mère architecturée sur le chipset haut de gamme INTEL Z790 et disposant d’un excellent potentiel pour l’overclocking de la Rappelons que les autres modèles basés sur le même chipset et offrant des performances identiques, dépassent largement le tarif de cette MSI Z790 MPOWER.
C’est donc pour nous, une excellente idée de la part de MSI d’avoir relancé (espérons-le), cette série « MPOWER » puisque nous n’avons pas pu profiter d’un modèle « Unify-X » sur le chipset Z790. Nous sommes donc impatient de voir MSI continuer à proposer de nouveaux modèles sur le futur chipset Intel Z890 et surtout, proposer une distribution mondiale.
Et si il fallait finalement une autre preuve que MSI a peut-être fait mouche, c’est le fait de voir ASUS, lui aussi, lancer une carte mère abordable, architecturée autour du chipset Z790 et disposant de deux emplacements mémoires, l’ASUS Z790 AYW OC WiFi.
MSI Z790 MPOWER :
On a aimé :
- Un étage d’alimentation bien conçu, calqué sur la MSI MAG B760M Mortar WiFi
- La possibilité d’utiliser de la mémoire haute capacité et haute fréquence
- La team MSI très réactive pour proposer de nouveaux BIOS
- Les logiciels d’overclocking MSI Dragon Power et Drabon Ball
- La présence du « EZ DashBoard » au sein du bundle
- Le tarif très compétitif de 269,90 euros
On aurait aimé :
- Des profils mémoires plus détaillés et surtout en fonction des puces utilisées
Merci à MSI France d’avoir mis à notre disposition cet exemplaire de test.
