Test : HOF OC Lab Aurora RGB 4000 MHz CL19

3

Comment identifier son kit mémoire ?

Vous allez me dire que c’est assez facile puisqu’il suffit de regarder les références annoncées par le constructeur. Oui, mais ce n’est pas suffisant, surtout si vous compter l’overclocker ! Par exemple, dans le cas de notre exemplaire du jour, voila les informations que nous connaissons déjà :

  • la marque : KFA2
  • la capacité : deux barrettes de 8 GB chacune pour un total de 16 GB
  • la fréquence : 4000 MHz
  • les timings : 19-25-25-45
  • la tension : 1,4 volt

Afin de se faire une idée du potentiel d’overclocking de votre kit, ces informations sont insuffisantes et il va falloir allez plus loin. En effet, il est aussi très important de connaître la révision du PCB ainsi que le modèle des puces qui équipe votre kit mémoire. En fonction de ces informations, les performances du kit en overclocking seront bien différentes.

Afin de trouver ces renseignements, il existe deux manières distinctes. La première consiste à démonter les radiateur de votre kit afin de visualiser le PCB. Vous pourrez ainsi voir le PCB et la référence des puces. La seconde solution est d’utiliser le logiciel Taiphoon Burner (lien pour le télécharger).

Voici d’ailleurs ce que nous indique ledit logiciel. J’ai aussi ouvert CPU-z ainsi que MemTweakIt afin de comparer les informations. Les plus attentif remarquerons que le timing tCL est à 20 à la place de 19. Sur les cartes mères AMD, le tCL ne pouvait être un nombre impair et donc, un tCL à 19 passe à 20. Il est à présent possible sur certaines cartes de forcer le nombre impair.

Publicité

Taiphoon Burner HOF OC Lab Aurora RGB 4000 MHzThaiphoon Burner nous apprend qu’il s’agit de puces B-die de la marque Samsung et que les puces sont regroupées sur une seule face. Pour info, il existe des puces de différentes marques (Samsung, Micron, …) et avec des révisions également différentes (B-die, D-die, E-die…)

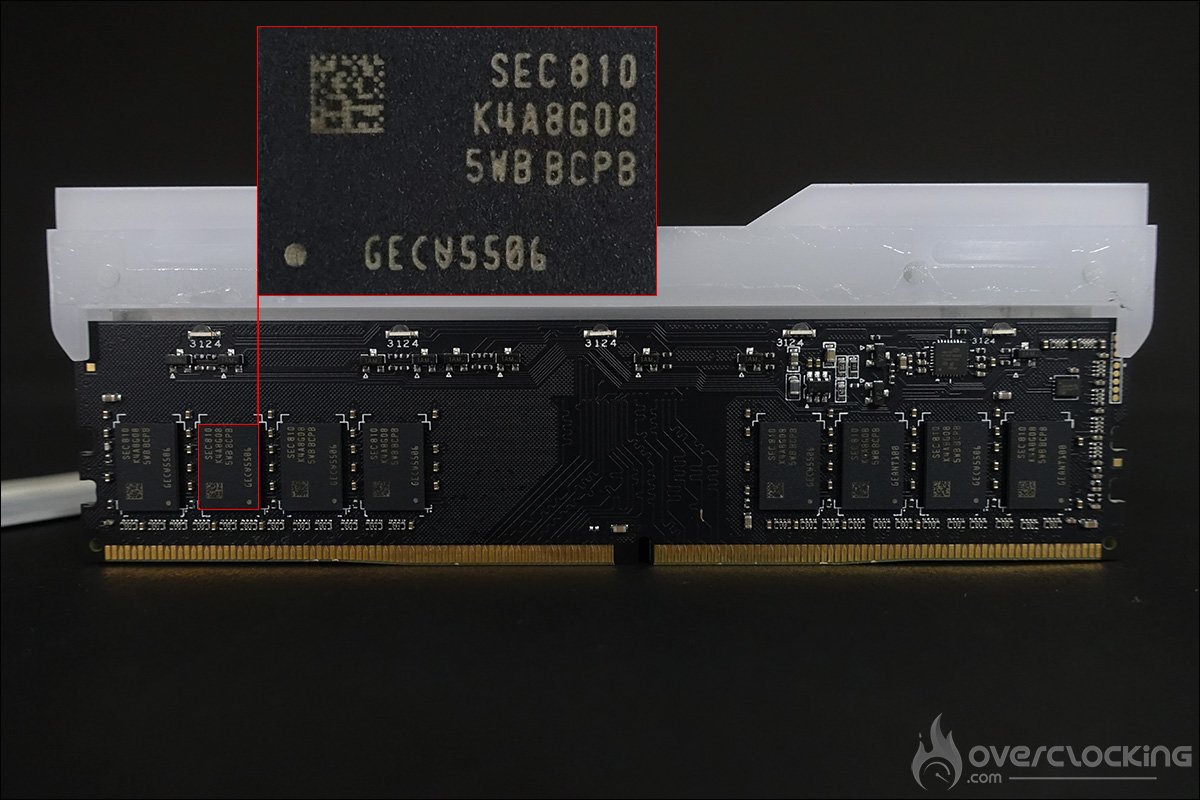

Nous allons démonter les dissipateurs afin de pouvoir observer le PCB ainsi qu’identifier les puces. Attention, il s’agit de prendre ses précautions afin de ne pas « détacher » accidentellement des puces du PCB ! La meilleure technique consiste a chauffer le radiateur avec un sèche cheveux avant de faire délicatement levier.

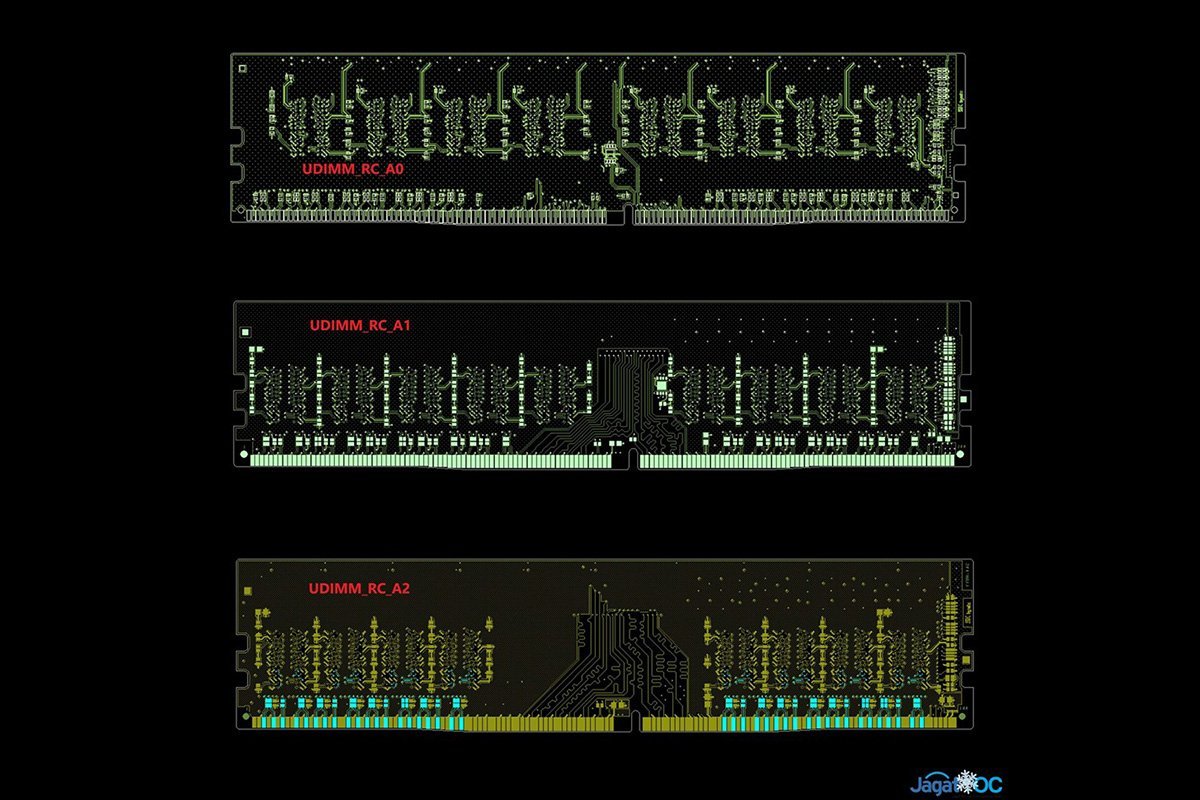

À l’heure actuelle, pour les kits DDR4, on peut retrouver trois PCB différents qui se distinguent par l’emplacement des puces mémoires. On retrouve des versions « A0 », « A1 » et « A2 ». Voici une photo proposée par LuckyNoob qui permet de visualiser facilement les différences.

Notre kit bénéficie donc d’un PCB A2 avec des puces B-die. Il s’agit du type de kit le plus prisé actuellement pour ses performances en overclocking !
