Test : Asus CrossHair VII Hero (Wifi)

2

LE PCB :

CrossHair VII HeroNe vous attendez pas à une révolution avec cette CrossHair VII Hero, car il n’y en aura pas. On retrouve donc le design déjà vu (en plus sombre tout de même) avec la version VI équipé du X370, une plastique classique et sobre agrémentée ça et là par diverses LED compatibles AuraSync (Cache plaque I/O et radiateur chipset).

Voilà c’est dit, rien à ajouter comme nouveauté, on passe donc directement aux caractéristiques techniques.

Étages d’alimentation : Extreme Engine Digi+

Comme toujours chez Asus, les carte mères sont équipées du DIGI+, gage de qualité à n’en pas douter. La gestion de l’alimentation est gérée par diverses puces comme les DIGI+ EPUn TPU et PRO Clock,  l’objectif étant de produire de belles tension et d’épauler les 12 étages d’alimentations pour le processeur et 2 pour la mémoire.

Le bloc d’alimentation estampillé NexFET arbore des composants de qualité à base de condensateurs 10K Black Metalic (une utilisation dans une gamme de température extrême de -70°C à +125°C). Les mosfets (ou étages d’alimentation) sont également de qualité militaire. Le RDS(on), les mosfet sont les habituels bobines MicroFine.

Au niveau du processeur, on peut noter la disparition des trous de fixation AM3. En effet la Crosshair VI possédait des trous de fixation AM3 et des trous de fixation AM4. Ce n’est plus le cas ici. Les différents constructeurs de refroidissement ayant eu le temps de faire la transition AM3/AM4.

Pour suivre le refresh de la gamme Ryzen et son X470, la mise à jour d’Asus fait dans le strict minimum, on reprend ce qui marchait bien et zou !

Pour aller plus loin :
Recap CES 2022 : les annonces d'AMD, Intel et Nvidia
Alimentation :

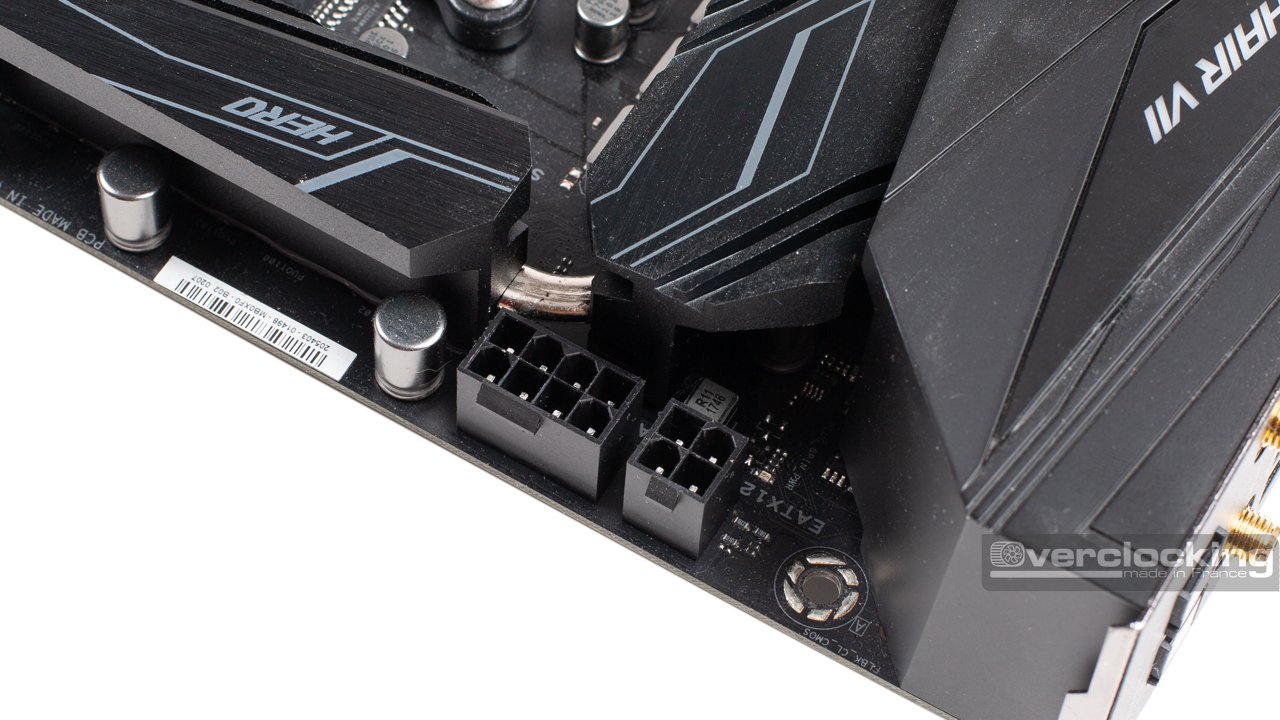

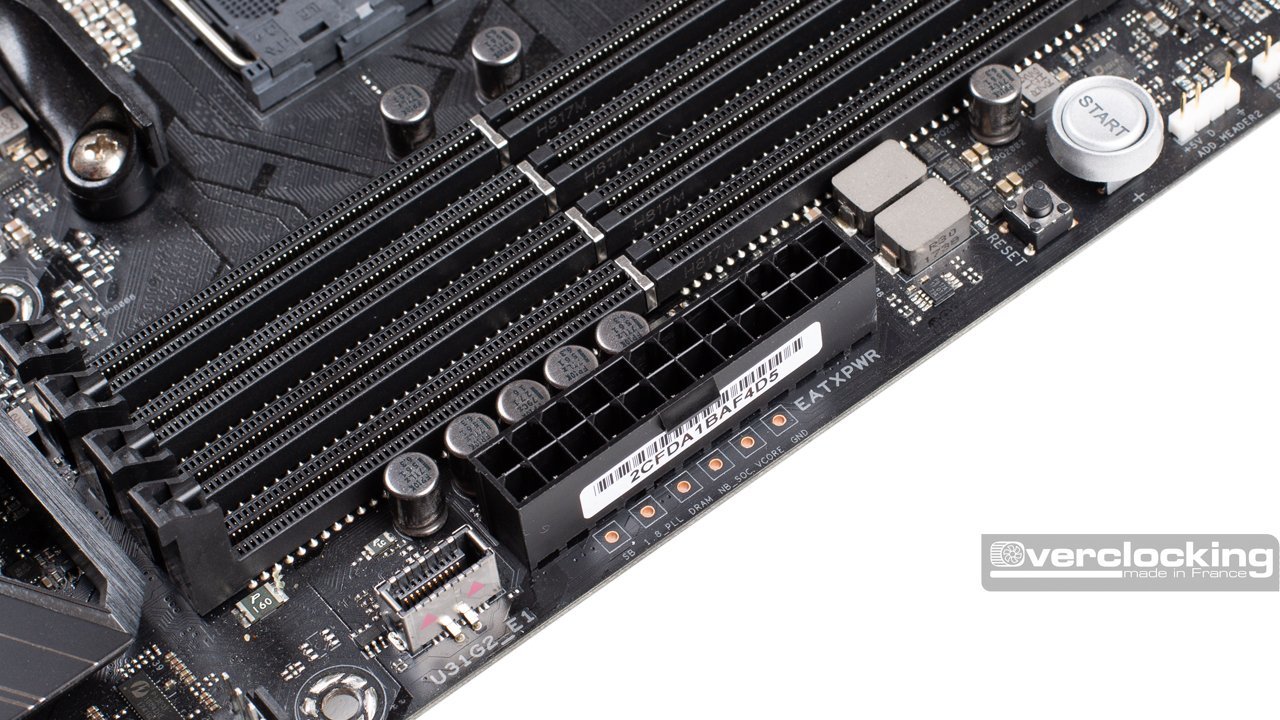

L’alimentation de la CrossHair VII Hero se fera au travers de l’indispensable 24 broches, ainsi que d’un connecteur 4 et 8 broches. Le Ryzen 7 2700X a un TDP qui dépasse les 100 W, il faut donc être capable de fournir.

Connectique interne :

La liste des connecteurs internes est toujours aussi longue :

  • 1 x port USB 2.0 supportant 2 ports USB 2.0 supplémentaires
  • 1 x port USB 3.1 Gen 1 supportant 2 ports USB 3.1 Gen 1 supplémentaires
  • 1 x port USB 2.0 supportant 2 ports USB 2.0 supplémentaires
  • 1 x connecteur USB 3.1 sur panneau avant
  • 2 x connecteur Aura pour bande de led adressable
  • 2 x connecteurs RGB 4 broches
  • 1 x connecteur d’extension ROG (ROG_EXT)
  • 1 x connecteur System panel
  • 1 x connecteur W_IN
  • 1 x connecteur W_OUT
  • 1 x connecteur W_FLOW
  • 1 x T_Sensor Connector
  • 1 x Speaker connector
  • 1 x connecteur audio Front panel (AAFP)

CrossHair VII Hero Debug LEDLa ventilation est toujours bien desservie grâce à :

  • 1 x connecteur pour ventilateur CPU
  • 3 x connecteurs pour ventilateur châssis
  • 1 x connecteur pour ventilateur optionnel CPU OPT
  • 1 x connecteur 5 broches EXT_FAN(Extension Fan)
  • 1 x connecteur AIO_PUMP (pour la pompe)
  • 1 x connecteur H_AMP (pour ventilateur spécifique)
  • 1 x connecteur W_PUMP+

CrossHair VII Hero SATA

Forcément, la connectique pour les supports de stockage n’est pas oubliée. Nous avons tout ce qu’il faut :

  • 1 x M.2 Socket 3 with M key au format 2242/2260/2280 (PCIE 3.0 x 4 mode)
  • 1 x M.2 Socket 3 with M key au format 2242/2260/2280/22110 (SATA & PCIE 3.0 x 4 mode)
  • 6 x connecteurs SATA 6Gb/s

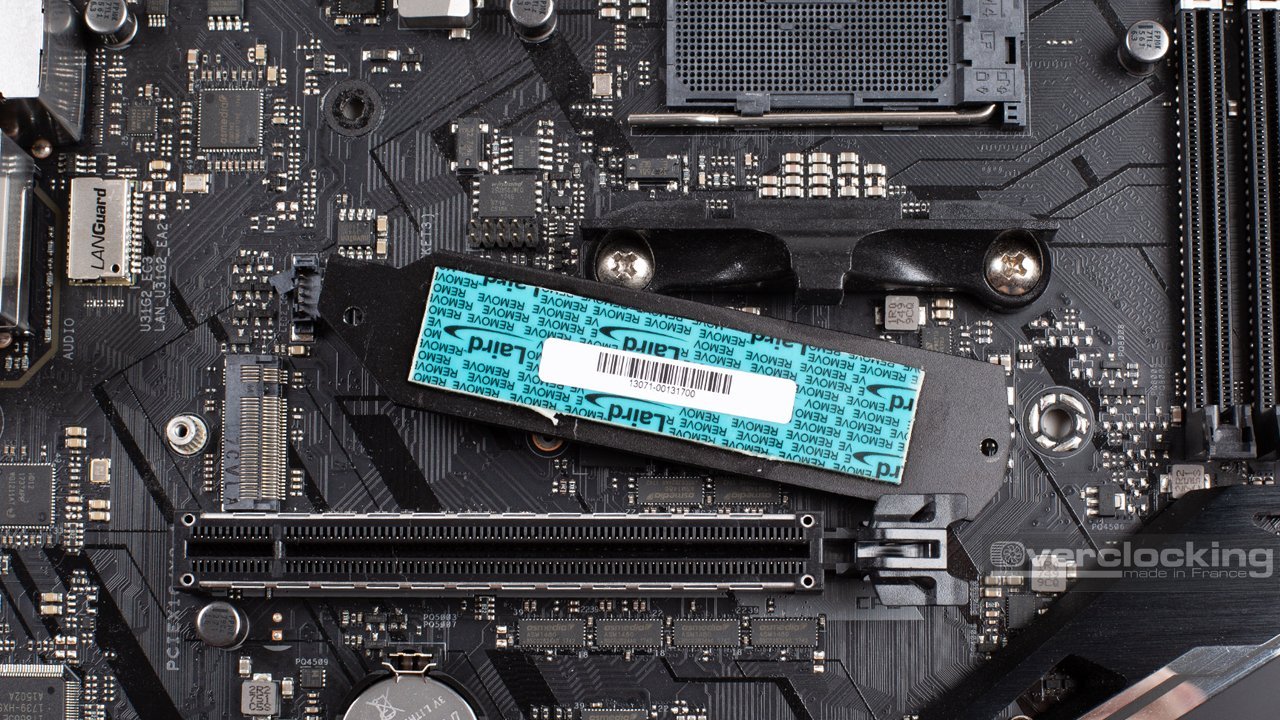

ASUS a pensé à doter son premier port M.2 d’un système de refroidissement via un radiateur en aluminium, une bonne idée quand on connait les difficultés à refroidir de certains SSD NVMe.

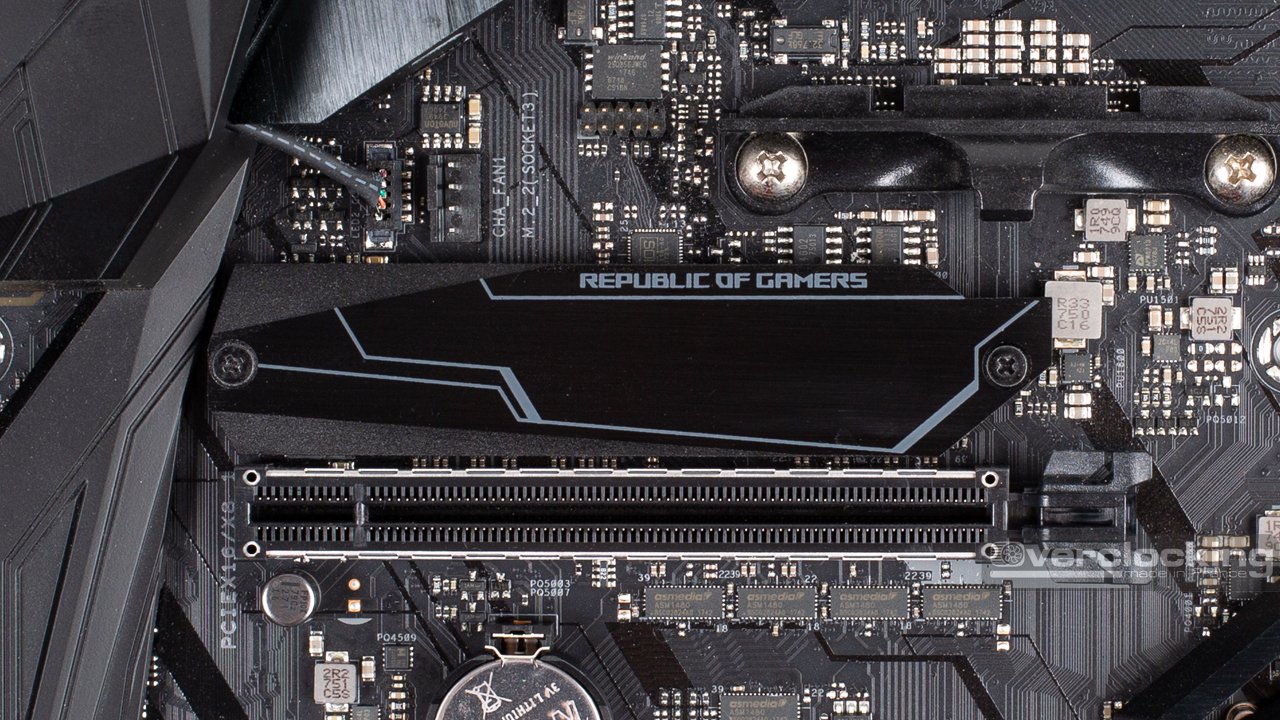

CrossHair VII Hero M2Pas de radiateur par contre pour le second port M.2, mais ce dernier est compatible avec les très longs type 22110.
