[Tuto] Overclocker un 4770K sur une Asus ROG Z87

DossiersTutoriels
Par Ctrlfix

Optimisation de la mémoire vive

Maintenant que votre processeur est stable, que ce soit à 4,2 GHz, 4,5 GHz ou peut être plus si vous avez un bon exemplaire,  nous allons nous occuper de la la mémoire vive. Cette partie est valable pour toutes les plateformes mais il faudra adapter les paramètres à votre matériel.

Si vous avez suivi ce tutoriel depuis le début, vous avez placé le mode XMP dans la page 2 puis overclocké le processeur à 4,20 GHz.
Ce profil XMP paramètre automatiquement l’UEFI de la carte mère pour utiliser la fréquence et les timings de vos barrettes recommandé par le constructeur. Dans la page 3 vous avez placé ces mêmes paramètres manuellement. Ici nous l’optimiserons.

gobouton omf1

Le but d’optimiser la mémoire vive est de gagner en performances. Nous nous aiderons de Aida64 pour avoir un visuel sur les performances. Et le benchmark intégré, qui calcule la bande passante sera un bon test. Notez que, pour optimiser la mémoire vive il faut, « dans les grandes lignes », avoir la plus grosse fréquence et les plus faibles timings, mais ce n’est que les grandes lignes. Lisez la suite.

Faible fréquence d’origine, ne veut pas dire faible capacité d’overclocking.

Et oui, ce sont parfois les petits kits RAM qui s’overclockent le mieux. C’était le cas avec le Z77 et c’est toujours le cas avec le Z87.

  • Si vous possédez des barrettes de mémoire qui fonctionnent à l’origine sur une fréquence de 1066 MHz, 1333 MHz, 1600 Mhz, 1866 MHz, 2000 MHz, 2133 MHz ou 2200 MHz, vous aurez le choix de monter de un à deux paliers avec, soit des timings serrés, soit des timings relâchés. Vous aurez certainement plus de gains en performance si vous augmentez la fréquence en relâchant un peu les timings.
  • Si vous possédez des barrettes de mémoire qui fonctionnent à l’origine sur une fréquence de 2400 MHz, 2600 MHz, 2666 MHz ou 2800 MHz, vous aurez forcément des timings relâchés. Je vous conseillerai de garder la fréquence d’usine, mais en optimisant les timings avec un plus petit CAS par exemple.

Conseil perso : Vous obtiendrez probablement plus de performance en vous rapprochant des 2400 MHz avec des timings comme 9.11.11.25 1T ou 10.11.11.25 1T.

Retour dans l’UEFI afin de tweaker la mémoire vive. Pour rappel, nous avons un kit de 2133 MHz CAS 9.11.10.27.2T. Nous allons donc placer la fréquence de 2400 MHz puis dans DRAM Timing Control nous placerons 9.11.11.25 1T. Ce qui entraînera une augmentation de fréquence et un resserrage des timings.

NB : La colonne 1 affiche les timings en temps réel, la colonne 2 sera les timings demandés par l’utilisateur. XMP tutoocz87 8

Sans toucher au voltage, on garde 1,65 V, on sauvegarde avec la touche F10 et on redémarre la configuration.

Dans le cas où votre PC ne redémarre pas, pas de panique.
Soit vous restez appuyé sur le bouton ON/OFF du PC 5 secondes pour forcer l’arrêt. Appuyez à nouveau pour démarrer et l’UEFI vous informe d’une erreur.
Soit vous appuyez 3 secondes sur le Go_Button (en image plus haut), un avantage des cartes mères ROG, une option qui permettra à celle-ci de remettre les paramètres de la mémoire vive en automatique. Changez vos paramètres avec une fréquence moindre et des timings plus haut, vous allez trop vite !

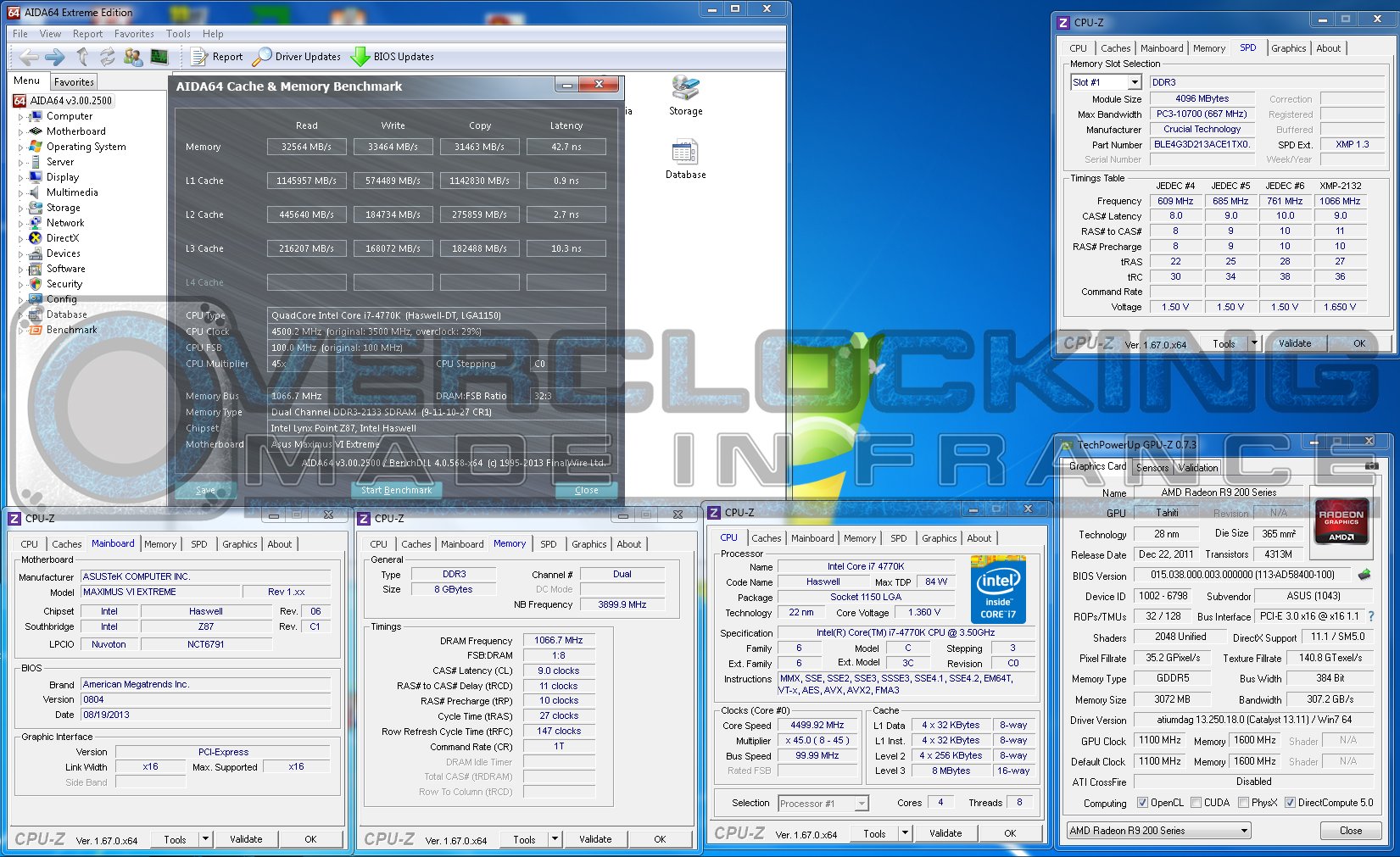

Dans le cas où le PC a démarré, vous allez ouvrir CPU-Z pour vérifier que les paramètres ont bien été pris en compte. Ensuite ouvrir Aida64 pour visualiser un éventuel gain de performance et, si c’est le cas, espérez que ce soit stable.

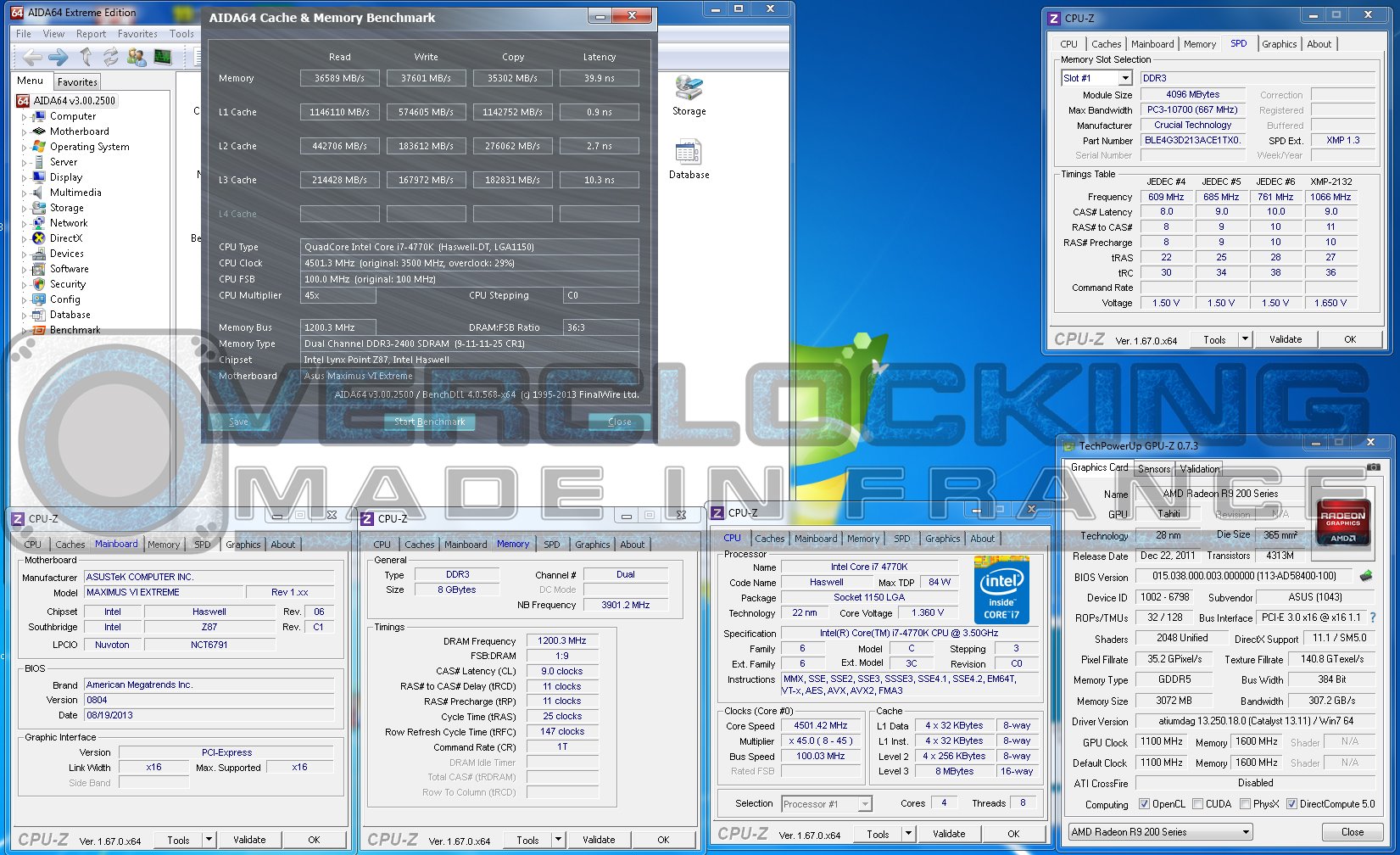

Comme vous pouvez le constater, le fait d’avoir augmenté la fréquence de la mémoire vive de 2133 MHz à 2400 MHz en CAS 9,nous a permis de passer de 32564 MB/s à 36589 MB/s en lecture et le gain est aussi présent en écriture, en copie et en latence sans avoir changé de kit RAM. Comme quoi l’overclocking est toujours bon et utile !

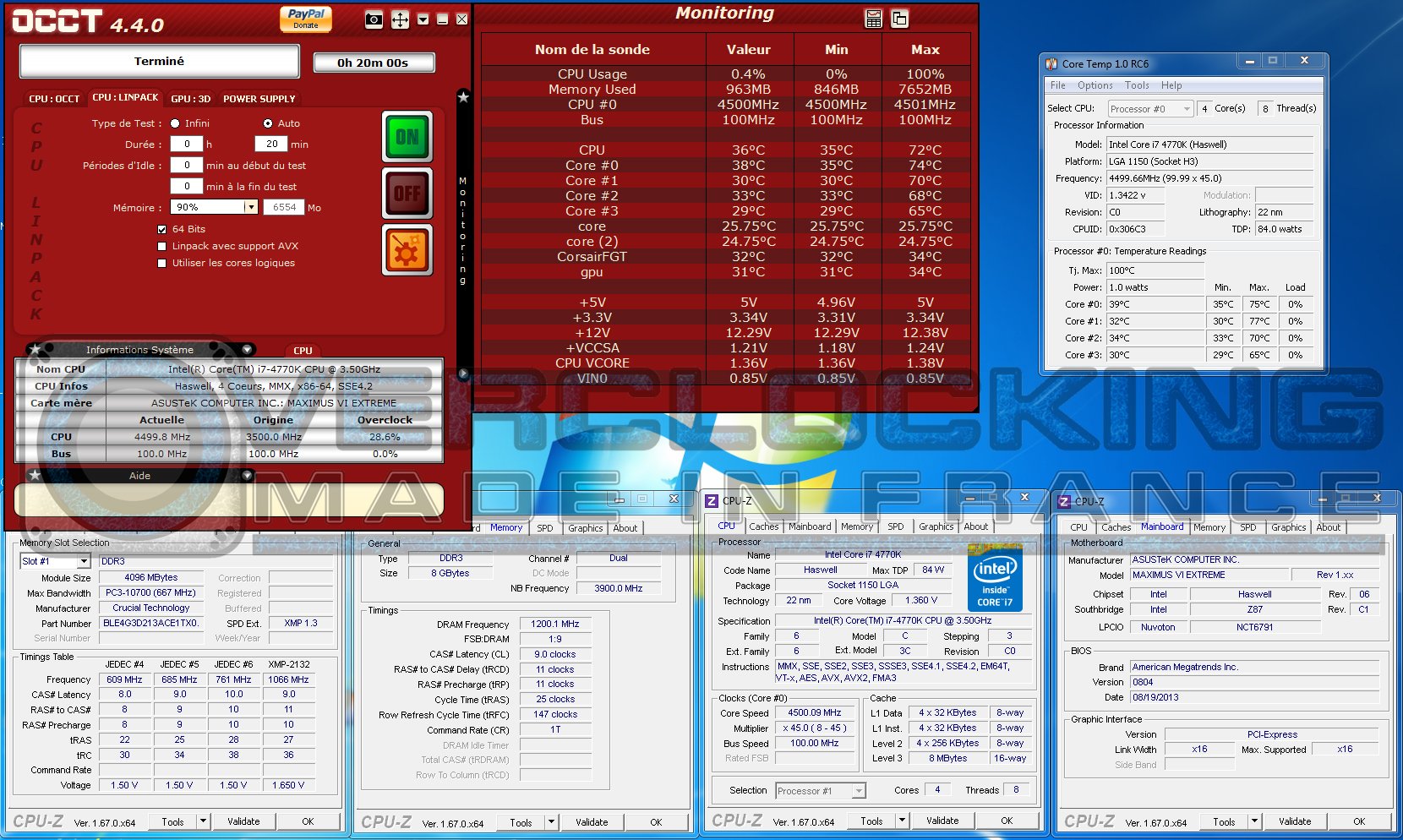

Pour confirmer la stabilité, nous utiliserons OCCT mais cette fois sur l’onglet OCCT : Linpack qui stressera un peu plus la mémoire vive. Toujours pendant 20 minutes en retirant la période idle et de fin de test. Si votre configuration va jusqu’à la fin du test, vous pouvez estimer votre PC stable.





Mais alors quel est le gain entre un bios UEFI par défaut comme si vous n’y aviez jamais touché et un bios UEFI Tweaké comme nous venons de le faire ? Réponse en page suivante.

page suivante
