Overclocking du processeur à 4,50 GHz
Si vous ne l’avez pas fait, je vous conseille fortement de commencer par lire le début du tutoriel pour comprendre cette partie qui consistera à overclocker un Core I7 4770K à 4,50 GHz de manière stable.
Pour commencer, vous pourriez laisser le mode XMP pour la mémoire vive et changer simplement le 42 par 45 mais comme pour les voltages, c’est toujours plus intéressant de placer les valeurs manuellement, surtout que maintenant vous connaissez les paramètres de vos barrettes. Pour les plus courageux, on va changer AI Overclock Tuner pour le placer sur Manual et modifiez le coefficient sur 45.

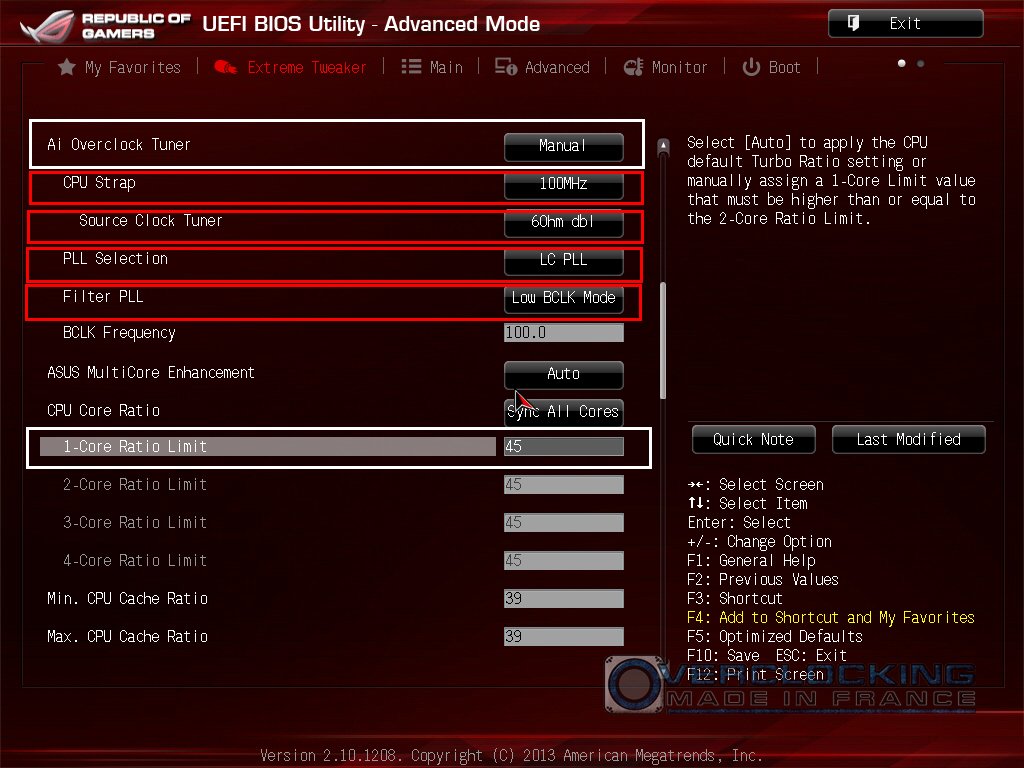

Les encadrés rouges sont des options que vous pouvez laisser en Auto, mais si vous le souhaitez, vous pouvez les mettre comme sur le screen ci-dessus, qui sont les valeurs par défaut.
– CPU Strap servira à modifier le palier de BCLK utilisé. Le Bios UEFI propose 4 paliers, 100 MHz, 125 MHz, 167 MHz et 250 MHz. Si vous souhaitez overclocker le BCLK, il vous faudra choisir le palier le plus proche pour assurer une meilleur stabilité.
– Source Clock Tuner programme une série de résistance qui aident à stabiliser la fréquence du BCLK au démarrage de la carte mère.
– PLL Selection propose, soit le « LC PLL » a utiliser pour une fréquence de 100 MHz de BCLK, soit « SB PLL » si vous souhaitez l’overclocker.
– Filter PLL est à placer sur Low BLCK mode si vous êtes proche de 100 MHz et sur High BCLK mode si vous ne l’êtes pas.

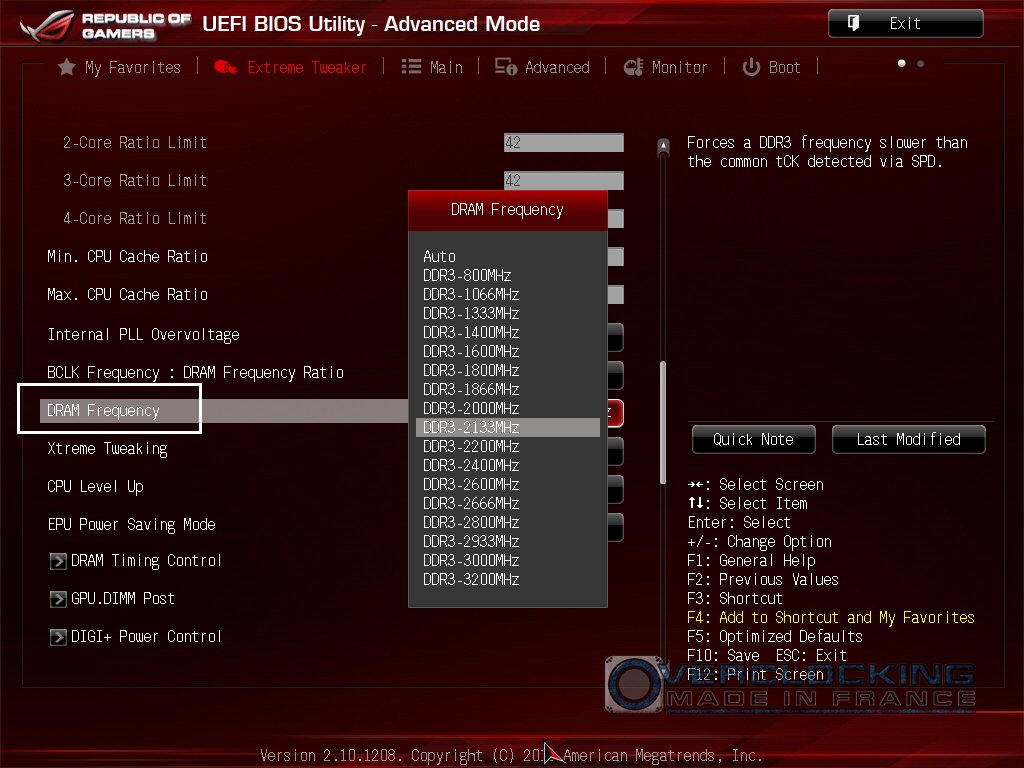

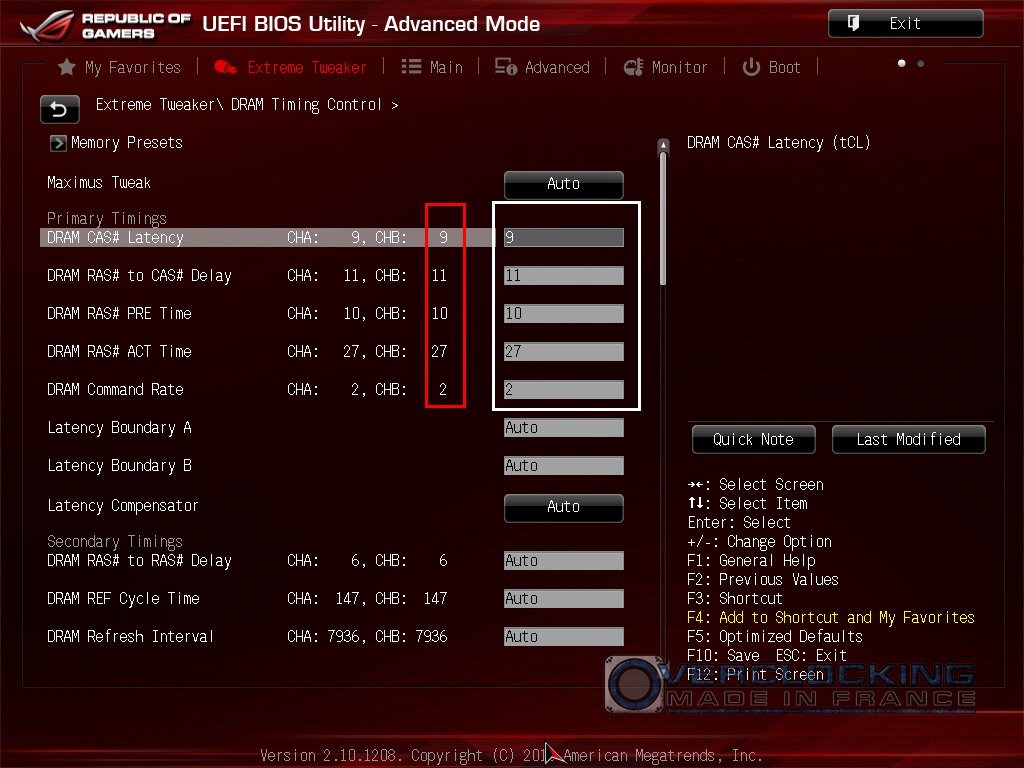

Ensuite, choisissez la fréquence correspondante à votre mémoire vive et dans Dram Timing Control, appliquez les latences proposées par le mode XMP. Par exemple, pour mon Kit de 2133 MHz CAS 9.11.10.27 2T, vous pouvez observer les screens suivants :
Il ne vous reste plus qu’à placer le voltage du processeur. Je vous propose de mettre dans un premier temps 1,35 V dans CPU Voltage. Même idée que la page précédente, votre CPU aura peut être besoin de plus de tension, vous pouvez tenter jusque 1,40 V maximum mais pas plus, votre processeur chauffera beaucoup trop avec un refroidissement conventionnel.
Les processeurs Haswell chauffent terriblement donc surveillez bien les températures.
Vous pouvez aussi jouer avec la tension nommée Eventual CPU Input Voltage. C’est l’alimentation interne du processeur. Par défaut elle est de 1,75 V et elle est modifiable jusqu’à 1,85 V. Ne montez pas plus en air/watercooling sous peine de voir votre puce partir en fumée.
Vérifiez le voltage de la mémoire vive qui pourrait être revenu au voltage automatique en quittant le mode XMP. 1,65 V est une tension standard. Par contre, il est inutile de toucher aux autres valeurs qui doivent rester par défaut.
Il ne vous reste plus qu’à sauvegarder avec la touche F10 et redémarrer votre configuration.
Si votre PC ne démarre pas, retournez dans l’UEFI et augmentez le Vcore.

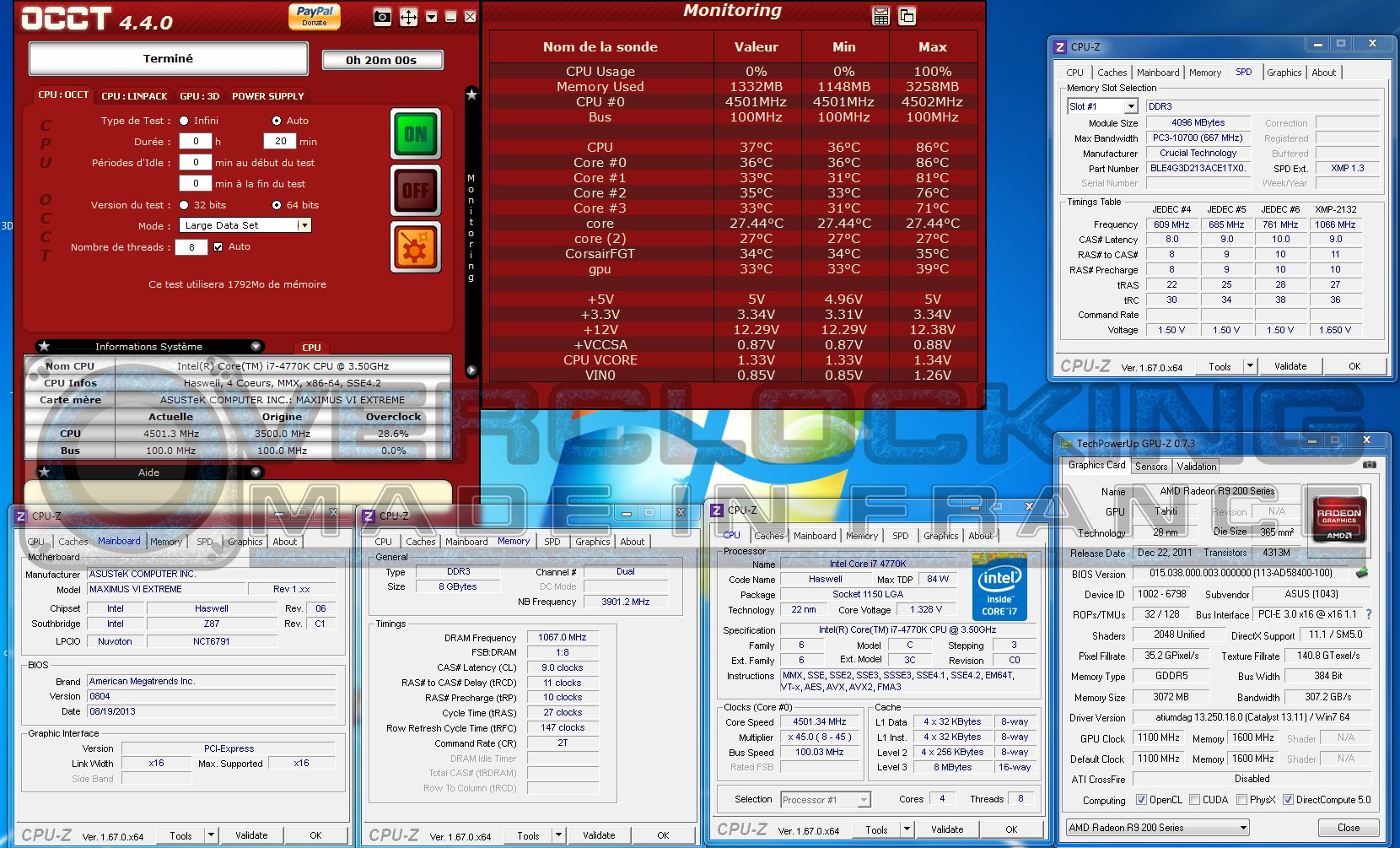

Un fois sous Windows, c’est le même procédé. Ouvrez CPU-Z pour vérifier le changement de fréquence et de voltage. Ouvrez Core Temp pour vérifier ne serait-ce que la température en IDLE et enfin OCCT pour lancer le test de stabilité.
Notre exemplaire de Core I7 4770K a tenu les 4,50 GHz avec une tension de 1,36 V mais il est possible que votre processeur réclame moins de voltage, notre exemplaire ayant de très mauvaises capacités d’overclocking.
N’hésitez donc pas à tenter avec moins de jus ou encore de monter à 4,6 GHz !
Si à l’inverse, vous ne terminez pas le test, augmentez légèrement le Vcore sans dépasser 1,45 V. Cependant, je pense que vous serez limité comme nous par la température. A seulement 4,5 GHz nous dépassons déjà les 85°C en charge avec un très gros watercooling alors qu’il est recommandé d’éviter de dépasser les 80°C. Surveillez les bien !
Même CM, même processeur, je vais essayer de pousser mon i7 à 4.7 voir 4.8 sans HT. merci pour l’article !
J'ai le même i7 et la même CM donc merci pour toutes ses informations ! 🙂
merci pour le tuto , bien utile pour mon 4670k
C’est exactement se dont javais besoin aussi 😉 Merci OMF, overclocking pour ma Ranger VII
très bon tuto bien expliqué. je suis a 4.2 vcore 1.21V en revanche de temps en temps quand le pc démarre j’ai le message suivant Overclocking failed
help
merci
Je dois avoir l’un des plus pourri des i5 ? impossible de démarrer à 4,5Ghz ?
est ce que quelqu’un la tester avec un cpu I7 4770k et carte mere asus z87 deluxe/dual?, j’ai peur si je up a 4.2 que mon cpu tiennent pas longtemps , j’ai un syteme cde watercooling H75 de corsair
Je venais juste remercier grandement l’équipe a l’origine de ce tuto qui ma permis d’overcloaker mon I7 4770K à 4.5Ghz sur ma gigabyte GA-Z87X-UD3H (pas trouvé de meilleures tuto même quand ils parlaient de ma CM ^^), mes stats 72° (OCCT) pour vcore 1.24 … et accrochez vous ! avec un noctua NDH14 (air) en gardant 1 ventilos sur les 2 et en l’ayant branché sur CM en CPU_FAN_OPT (soit vitesse de rotation très faible grosse perf et silence total (pas quand j’allume occt naturellement) !!) …
Merci infiniment très bon travail très précis surtout …
Merci beaucoup Q7frkz, ça fait plaisir ! C’est pas mal de taf ces tutos mine de rien 🙂
Par contre dans votre exemple au niveau de la ram vous dites que pour des fréquences de 1066 à 2200mhz vous utiliserez une 1ère technique, votre ram appartient à cette possibilité et vous utilisez quand même la seconde technique, étant donné que j’appartient a la première possibilité j’aurais bien aimé plus de précicion … je passe ma ram de 1600 à 2000 mhz sans toucher les timing et ça plante (naturellement vous allez me dire), d’après vous je dois relâcher les timing mais pouvez vous me donner un exemple ? dans mon cas je suis 9-9-9-24 (je ne trouve pas la dernière valeur … que dois-je faire ?
(même question que Damien)
Merci du tuto ! Vais pouvoir booster mon 4670k pour Battlefield
Ca… sert à rien hein ‘-‘
avec les proc modernes de bonne gamme ça sert déjà a rien d’overcloaker (c’est un plaisir personnel xD) si tu fais pas tourner bf3 ou 4 à fond, sans connaitre ta config je penche direct sur la carte graphique qui peine … tu sais pourquoi depuis quelques années les carte graphiques coûtent beaucoup plus cher que les proc [tres bon proc i7 4790 env.350€ tres bonne CG gtx980 env.600€ …]
ne me pose aucun problème de réduire farcry4 pour rejoindre les potes sous BF4 mais je ne peux plus mettre Watchdog ou farcry4 a fond car GTX770 plus au top …
bonjour,
j’ai monté mon proco à 4.2 GHZ, en mémoire j’ai 16go en 1600hz à combien je peut les monté ? et avec quel timings svp ?
Ca c’est a toi de voir, regarde tes températures pour voir si tu peux monter plus haut
bah les températures sont trés bonne
aprés niveau ram je connais pas trop parceque la j’ai 4*4go corsair platinium dominator 1600hz d’origine, et je voudrait savoir je peut les monté a combien pour que sa soit stable
avec quoi comme timings et combien en tension
je donne un exemple eseque je pourrai les monté à 2400hz ?
Vient enfin de creez mon compte juste pour repondre 😀
Sinon je voulait dire merci pour le guide, ca fait des mois que j’ai le processeur et la carte mere, mais aussi le tuto, mais jamais pris le temps de tout lire, meme le manuel de ma carte mere et la je me suis enfin decider de le faire.
J’ai rencontrer un probleme avec le 1er test avec OCCT, ecran bleue, WEAH_UNCORRECTABLE_ERROR, en chercant sur le net j’ai trouver un gars a qui s’est arriver aussi et il l’a resolu et moi aussi juste en desactivant Intel CPU-C States dans le BIOS, j’en aie aussi profiter pour desactiver Power Decay et l’Hyperthreading pour voir.
En faisant le test de 20 mins cette fois ci ca a fonctionner sans problemes a 4.2Ghz avec un Phanteks- PH-TC14PE monter avec 3 ventilos a 1600RPM.
Maintenant je me demande si je devrais tenter les 4.5Ghz, je surveiller la chaleur et ca rester aux alentours de 65 degrees, meme si sur la courbe des documents du test d’OCCT ca fait voir une pointe de 85-90 degrees a un endroit. mais a mon avis ca serais arreter si ca l’etait vraiment, plus tard je compte me prendre un kit watercooling Cooler Master Nepton 280L si j’arrive a en trouver un quelque part, je suis sur que c’est possible d’approcher des 5GHz avec.
En tout cas merci pour le tuto sachant que c’est mon 1er Intel, plus l’habitude avec du AMD, meme si ca reste presque pareille, juste un peu plus d’options pour compliquer les choses.
L’ecran bleu ou « blue screen » veut dire que tu manquais de tension donc t’aurai mieux fait d’ajouter du Vcore. Et c’est logique que tu arrives à finir ton test si tu désactives le Hyperthreading puisqu’en faisant cela tu coupes la moitié de tes theads soit moins de threads à alimenter. Par contre au lieu d’avoir un 4770K avec 4Cores et 8Threads, tu as 4core et 4 threads donc en gros un I5 4670K…
Coucou, suite à votre explication du overclocking a l’étape occt quand je lance le test. Après quelque minute… Mon Pc redémarre directement. Que faire ? Merci d’avance !
soit c’est la température, soit c’est le manque de tension, à toi de savoir là
Salut
CTRLFIX,
déjà merci de m’avoir répondu,
on m’a conseillé de remettre tout le bios par défaut, c’est ce que j’ai fait.
puis j’ai refait les étapes mais j’ai laissé CPU Core Voltage : AUTO : Avec ou ( Manuel 1.20 V ).
et maintenant à la place du re démarrage du pc, je me tape un écran bleu.
Config :
Zalman Z11 Plus HF1
MSI GeForce GTX 770 Twin Frozr GAMING 2GB
Intel Core i5-4670K (3.4 GHz)
ASUS Maximus VI Hero C2
ASUS DRW-24F1ST (boîte)
Cooler Master Hyper 212 Evo
G.Skill XL Series RipJaws X Series 8 Go (kit 2x 4 Go) DDR3 1600 MHz
Samsung SSD 840 EVO 250 Go
NZXT Sentry 2
Cooler Master G700 Series 80PLUS Bronze
Par contre j’ai remarqué quand, je met tout en défaut dans le bios.
Mon pc 3.8 mhz a la place du 3.4… =S j’utilise OCCT (3.8) aucun soucis.
Pour l’instant, je suis en 4.2 mhz. j’ai aucun soucis quand je joue à cs go.
Un Risque d’avoir quelque chose ?
Et encore merci.
Un sujet a été créé. Merci d’avance !
https://forum.overclockingmadeinfrance.com/index.php/topic,1083.0.html
Bonjour,
J’aimerais savoir, CTRLFIX, si je pouvais te poser quelques questions ?
Je pense prendre ces barrettes : https://www.materiel.net/barrette-memoire-pour-pc/g-skill-kit-extreme3-4-x-4-go-pc15000-ripjaws-z-cas9-73525.html
Jusqu’où penses-tu que je vais pouvoir OC ces barrettes de manière raisonnable, sans risquer d’endommager ces dernières ?
De même que je pense prendre jusque là cette alimentation : https://www.materiel.net/alimentation-pc/seasonic-x750-750w-84921.html
Va-t-elle me permettre t’avoir un i5 4670k OC à 4,4 avec un Noctua NH-U12S comme refroidissement (2 ventilateurs Noctua NF-F12 PWM) et appuyé par 4 autres ventilateurs Noctua NF-S12B FLX le tout dans un BitFenix Phenom M. Bien sûr en ayant au moins un 780 Ti à alimenter – même si j’attends la génération Maxwell mais qui ne devrait pas être plus gourmande je pense.
Merci infiniment à toi d’avance si tu prends le temps de me répondre,
Bonne journée.
Bonjour, que penses-tu de créer un topic sur le forum ?
CtrlFix (et d’autres) pourront te répondre.
Bonjour,
Je vais prochainement m’essayer à l’OC avec un i7 4770k sur une Gigabyte G1.SNIPER M5. Est-ce la même chose plus ou moins avec le bios d’une Gygabyte ? Pourrais-je me référer à votre tuto ou les intitulés sont-ils différents ?
Merci d’avance !
Une autre question même : la Gigabyte G1.SNIPER M5 vaut-elle le coup ? Je n’arrive pas à avoir de retours à son sujet…
Difficile a dire si la G1 sniper est bien ou non sans la tester. sinon niveau OC, c’est a peu pres les mêmes choses. Juste les noms qui changent
Bonjour, je possède une maximus VI hero et un 4770k. Dans l’onglet CPU, OCCT m’indique étrangement une fréquence d’origine de 800 MHz, ce qui avec ma fréquence actuelle de 3600 MHz, m’indique un overclock de 350 % …… Une idée du problème ? ( le test s’est passé sans soucis )
Vérifies tes fréquences avec CPU-Z, Occt peut avoir des problèmes de détection
étrangement j’ai le même problème mais je le vois également dans gestionnaire de taches le proco est tjs à 800. Sur le gestionnaire de la carte mere (asus z87- A) la fréquence fait du yoyo !
Vous cassez pas la tête, le plus fiable, c’est CPU-Z
Salut!!! Je m’intéresse depuis un moment à tous vos articles de plus en plus près mais je ne suis pas encore passer à l’acte. J’aimerais savoir ce vous recommandez comme refroidissement? AIR ou EAU ? Je pense que ça peut être un débat pour certains mais la question est posée.
A part ça, félicitations pour le site et pour les tutos très clair. Merci.
Comme d’hab, la question a prendre en compte c’est aussi quel est ton budget ?
N’importe quel rad sera mieux que le radbox (fourni avec le cpu). je t’invite à poser ton problème sur le forum (conseil d’achat) https://forum.overclockingmadeinfrance.com/
Merci, j’ai monté mon i5 4670K a 4.2GHz avec un Noctua nh-u12p se2 sur une Maximus VI Hero avec température Max 73.
Avec plaisir ! Content que tu es réussi. Avec quelle tension ? tu as optimisé le Vcore ?
je suis encore en test le vcore à 1.15V, je pense que sa peut déscendre plus bas en restant stable.
Ha c’est cool, t’as un meilleur exemplaire que moi 🙂
avoir un meilleur exemplaire n’est pas trop utile pour un novice comme moi =)
je suis en test pour 1.10V toujours pour 4.2GHz et pour le moment 65° à 100%
C’est exactement l’article dont j’avais besoin! Malheureusement, mon cooling aillant randu l’âme, je vais devoir attendre un peu avant de tester tout ça.
En tout cas merci beaucoup!
