[OMF] In Win 909

Intérieur

Il est maintenant temps de passer à l’intérieur du 909. Pour ce faire, rien de plus, on enlève les quatre vis à main présentes sur chaque côté et on enlève les panneaux. Petit mot concernant ces derniers. Tout comme le 805, ils ont tendance à marquer facilement (traces de doigts) mais ils reposent également sur des ergots recouverts de caoutchouc. Ainsi, pas de vibrations parasites, mais surtout les panneaux ne risquent pas d’être abimés.

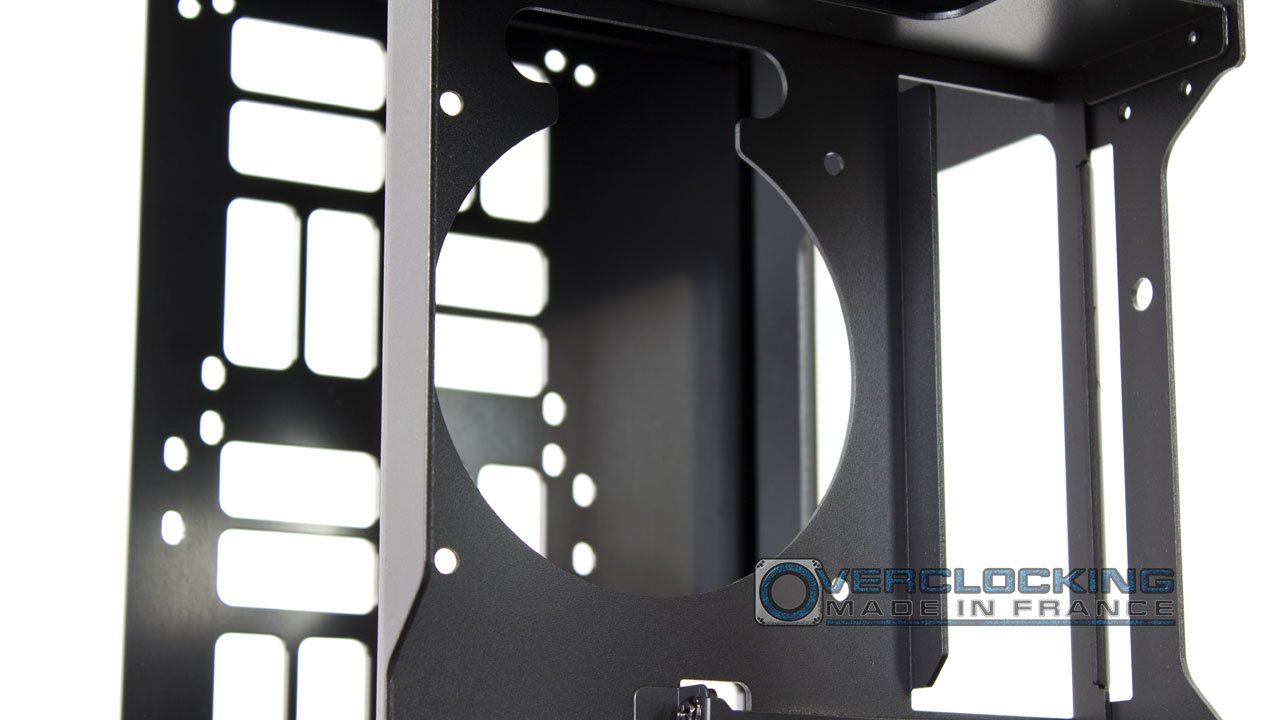

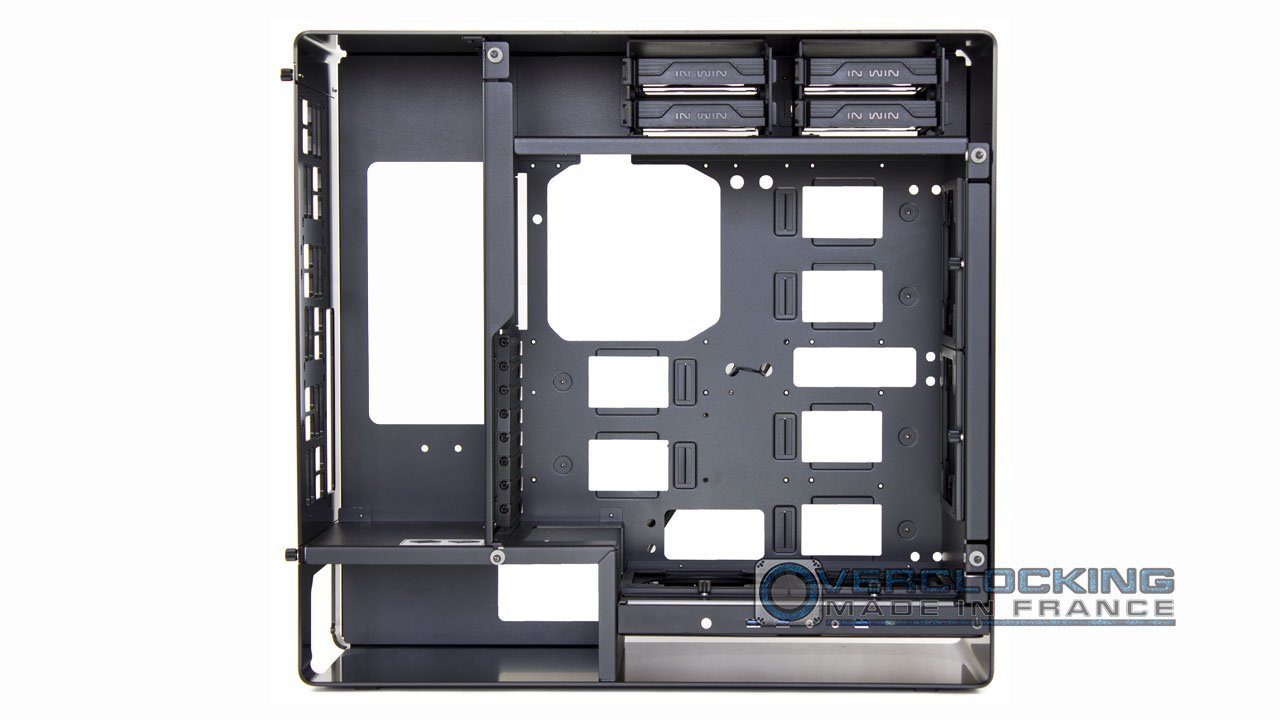

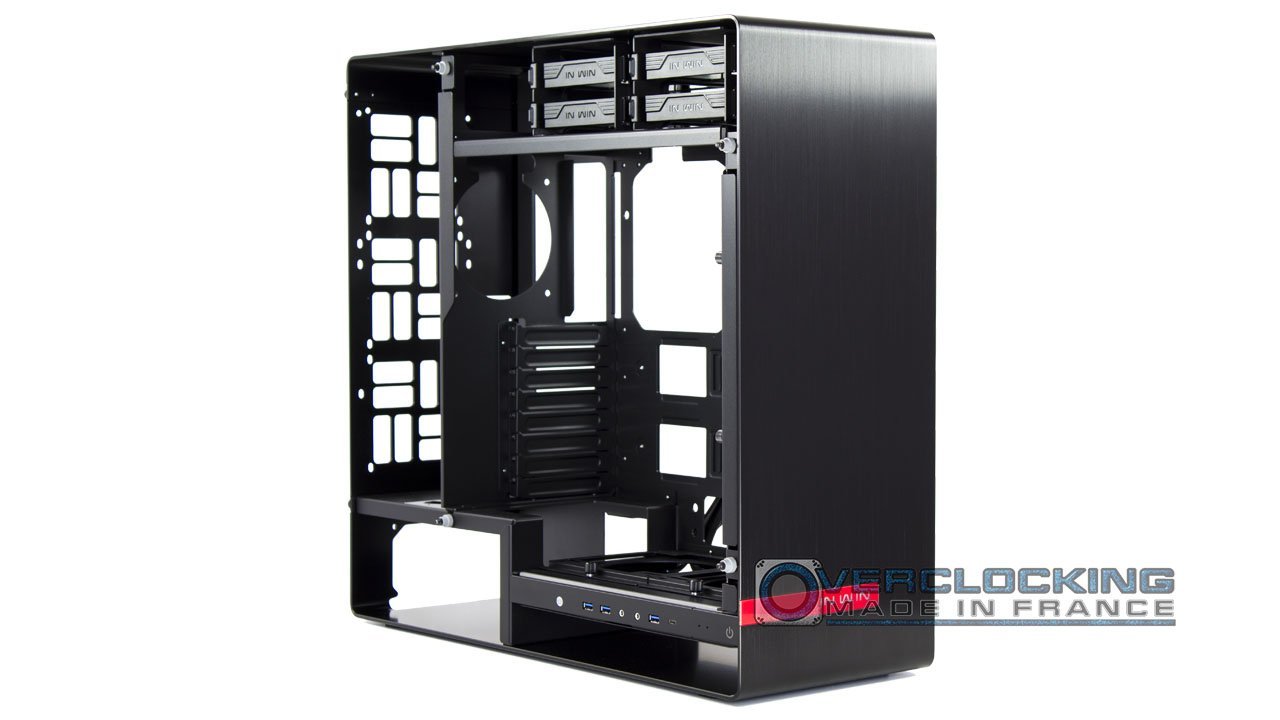

Maintenant que nous sommes à l’intérieur, nous pouvons constater que la marque n’a pas lésiné sur les passages de câbles. En effet, ces derniers sont nombreux et présents tout autour de l’emplacement de la carte mère. Enfin, nous avons le droit à un large accès backplate, très pratique pour l’installation de ventirad, mais également un passage à destination des 4/8 pins CPU.

Bien qu’il n’y ait aucun ventilateur de fourni avec ce 909, nous retrouvons de nombreux emplacements pour ces derniers, voyez plutôt :

• Avant : 2x emplacements de 120/140 mm
• Bas : 2x emplacements de 120/140 mm
• Arrière : 1x emplacement de 120 mm
• Platine arrière : 2x emplacements de 140 mm ou 3x emplacements de 120 mm

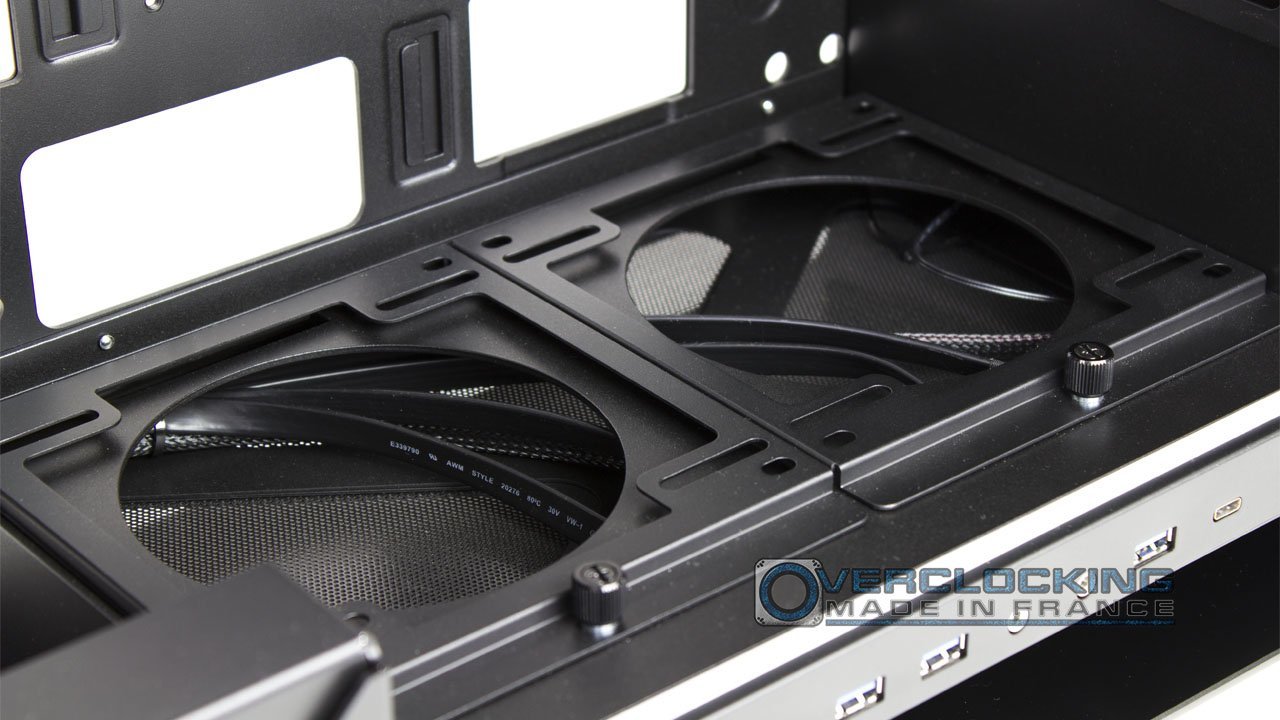

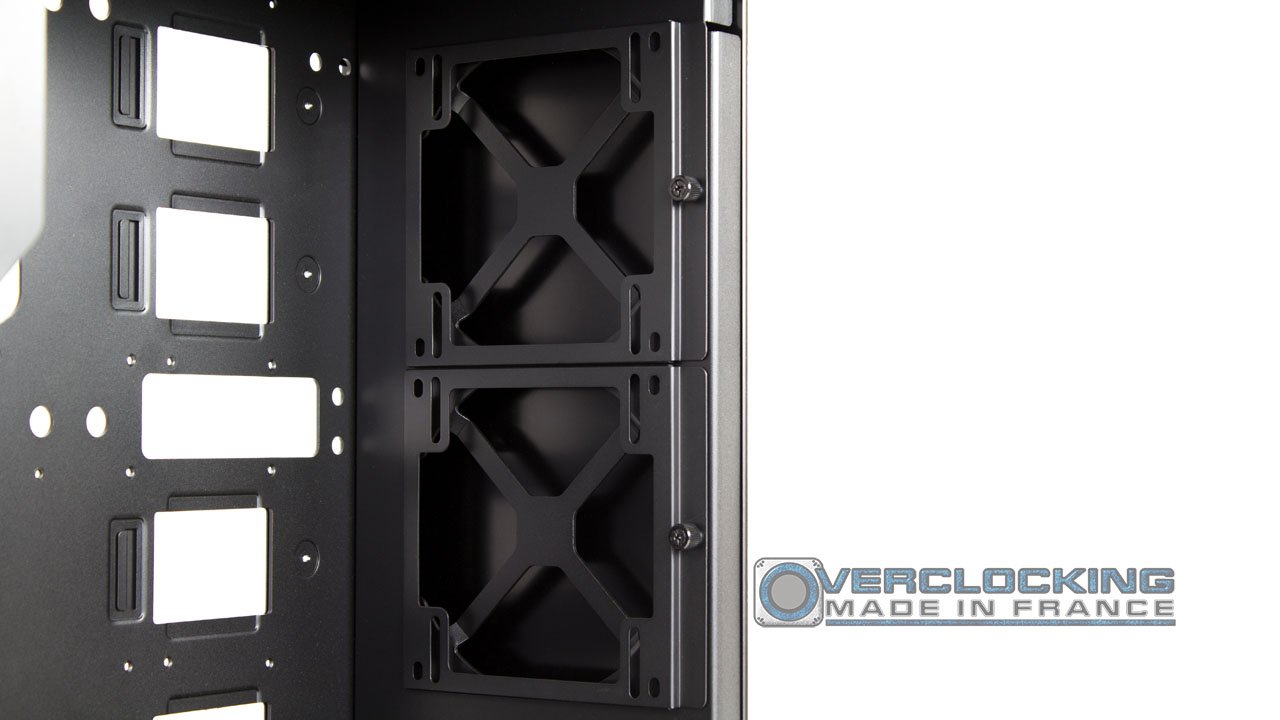

Avec ceci, le watercooling custom est possible puisque nous pourrions installer un radiateur de 280/240 mm en façade, un autre de 240 mm dans le bas, suivit d’un dernier en 360/280 mm sur la platine arrière, bref, il y a de quoi faire. Enfin, petit plus concernant l’installation, les ventilateurs reposent sur des platines amovibles maintenues par des vis à mains.

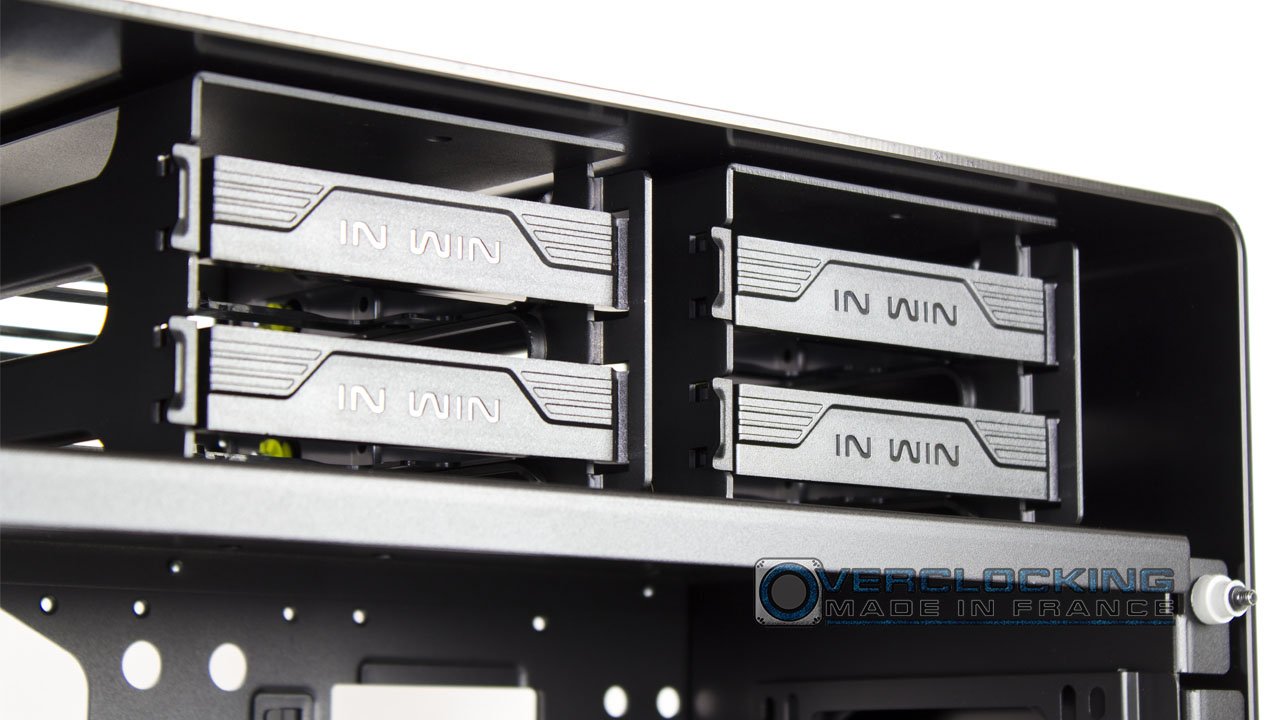

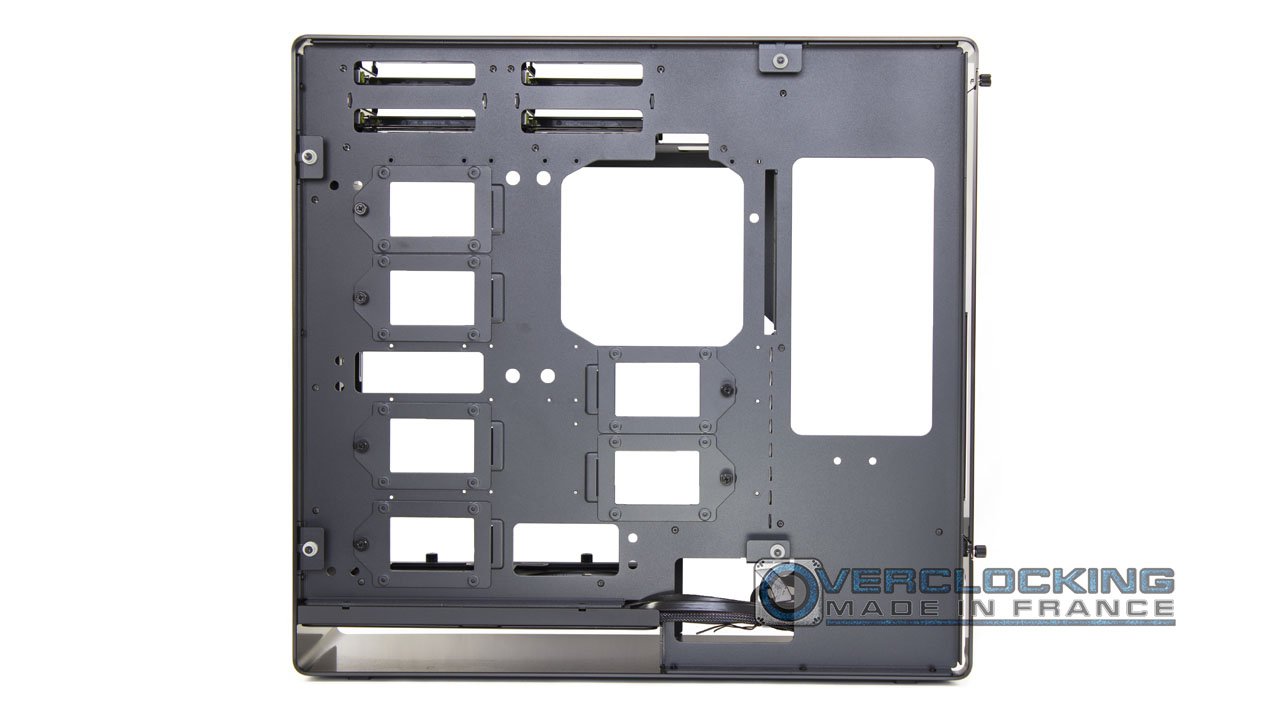

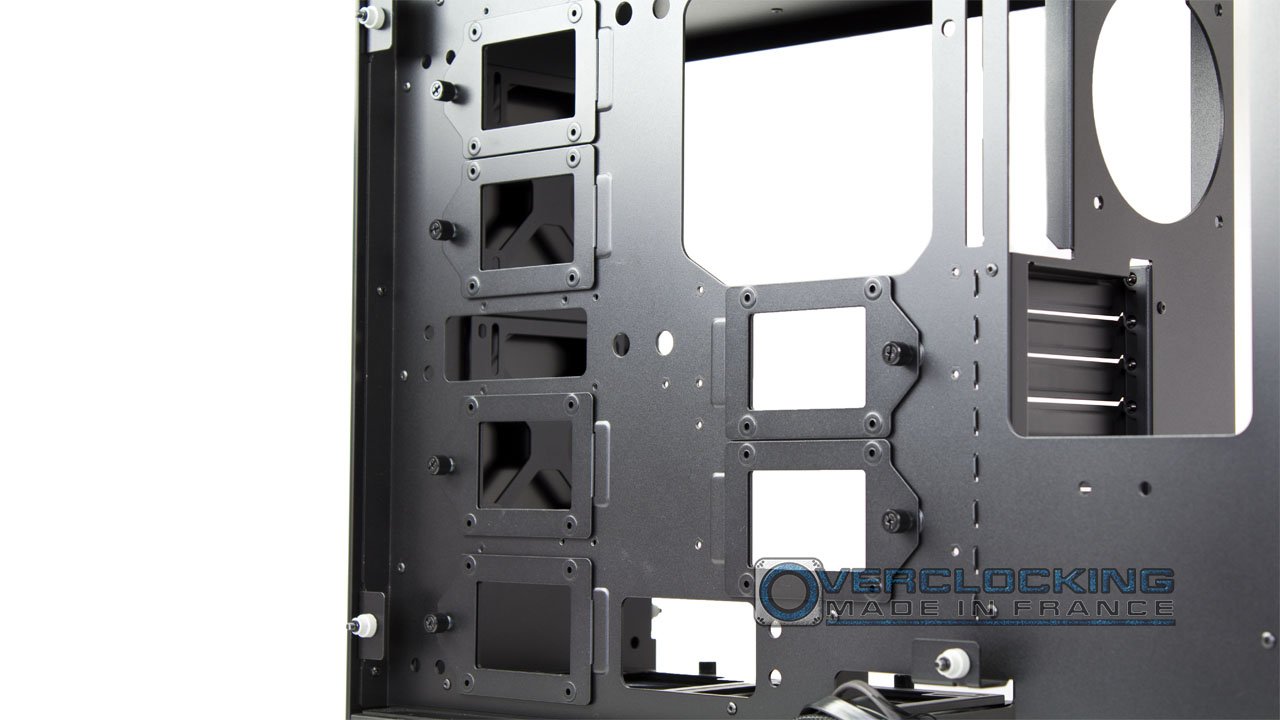

Du côté du stockage, contrairement à de nombreuses références, les disques durs et autres SSD ne s’installent pas en façade mais au-dessus de la configuration et à l’arrière du plateau de la carte mère. Ainsi, nous avons le droit à deux cages HDD comprenant chacune deux paniers. Via ces fameux paniers nous pourrons installer quatre disques durs 2’5/3’5. Pour compléter tout ça, à l’arrière du plateau de la carte mère nous retrouvons six platines pour SSD/HDD 2’5 pouces. Ces dernières sont maintenues par des vis à main.

Concernant l’alimentation, son emplacement n’est pas ajouré, ne mettez donc pas le ventilateur de l’alimentation orienté vers le bas mais vers le haut. De plus, aucuns dispositifs anti-vibrations ne sont présents.

Avant de finir notre petit tour d’horizon de l’intérieur du 909, passons par le bundle. Comme nous pouvons le voir, pas mal d’accessoires sont fournis avec le boîtier. Nous retrouvons :

• 1x manuel de montage
• 11x serres-câbles
• 1x adaptateur header USB 2.0 vers header USB 3.0
• 1x rallonge ATX 24 broches
• 1x rallonge EPS 8 broches
• 1x lingette micro-fibre
• 5x clips autocollants pour les câbles
• La visserie emballée dans des sachets individuels

Comme nous pouvons le voir, le bundle est des plus complets, le montage devrait donc être facilité au vu des accessoires fournis… En parlant de montage, rendez-sur la page suivante !
