Le PCB :

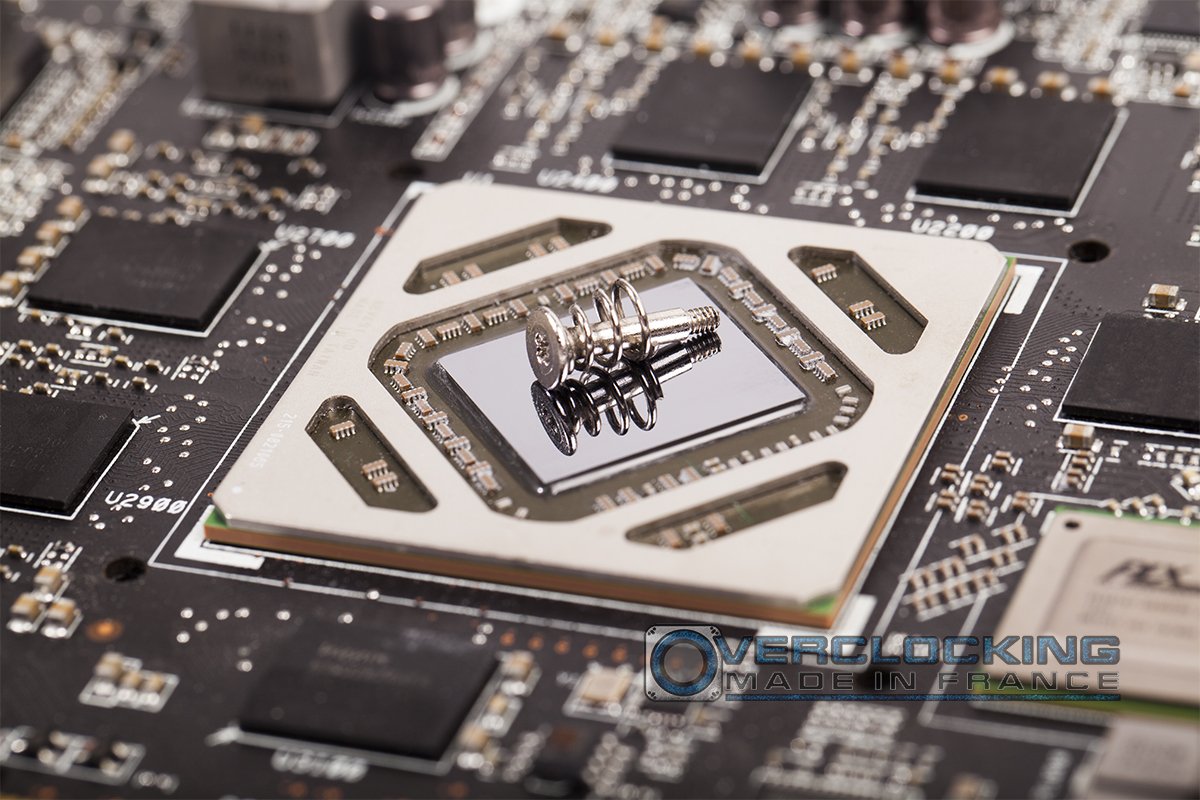

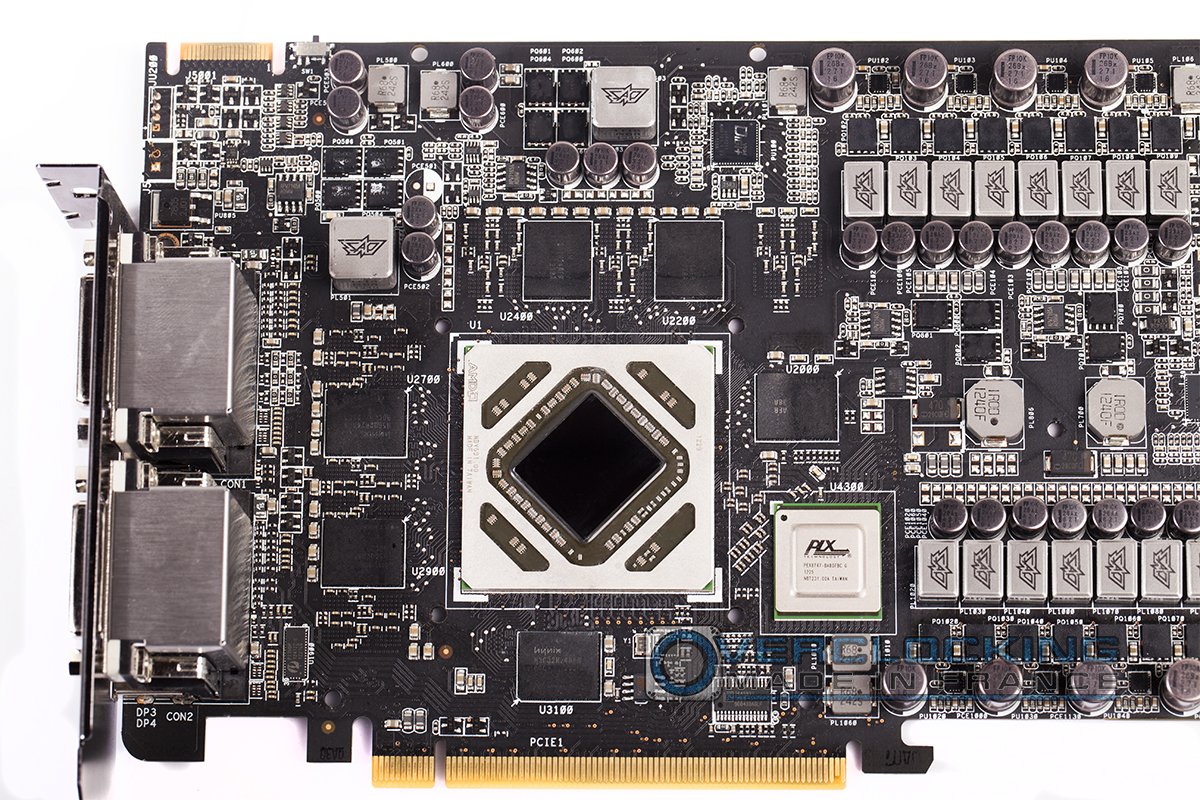

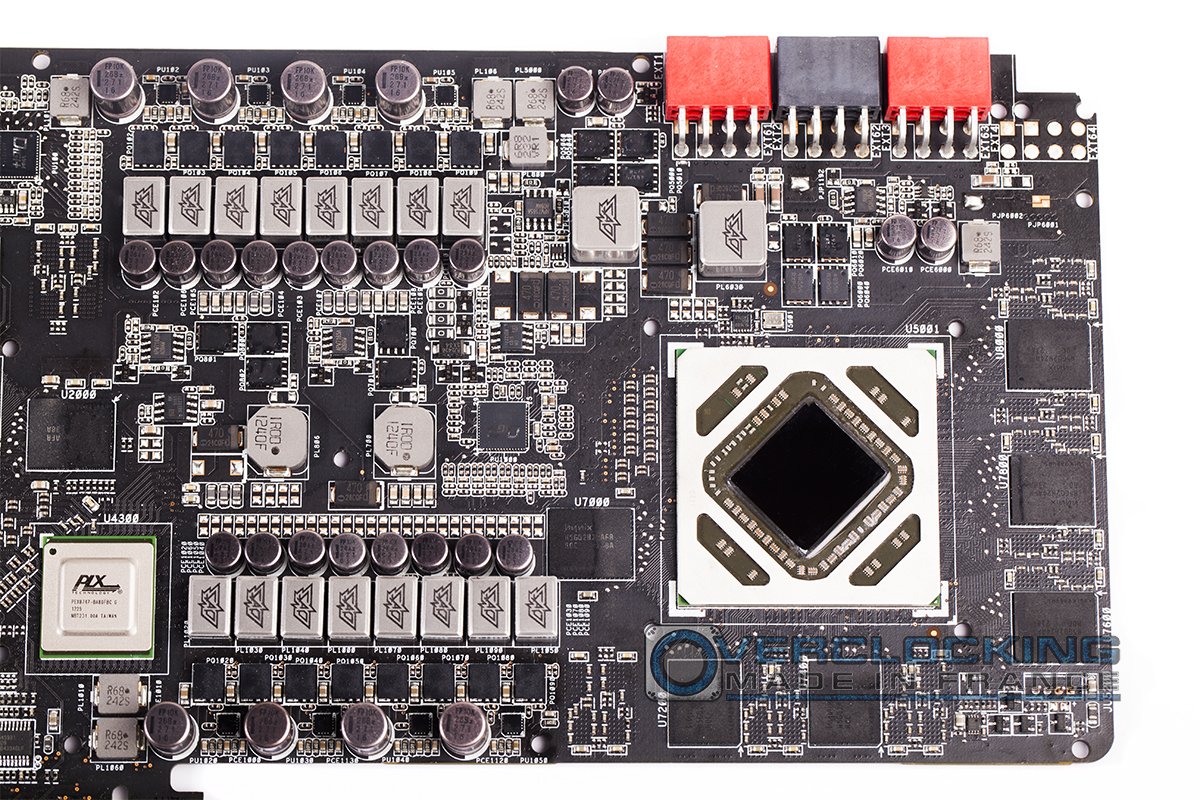

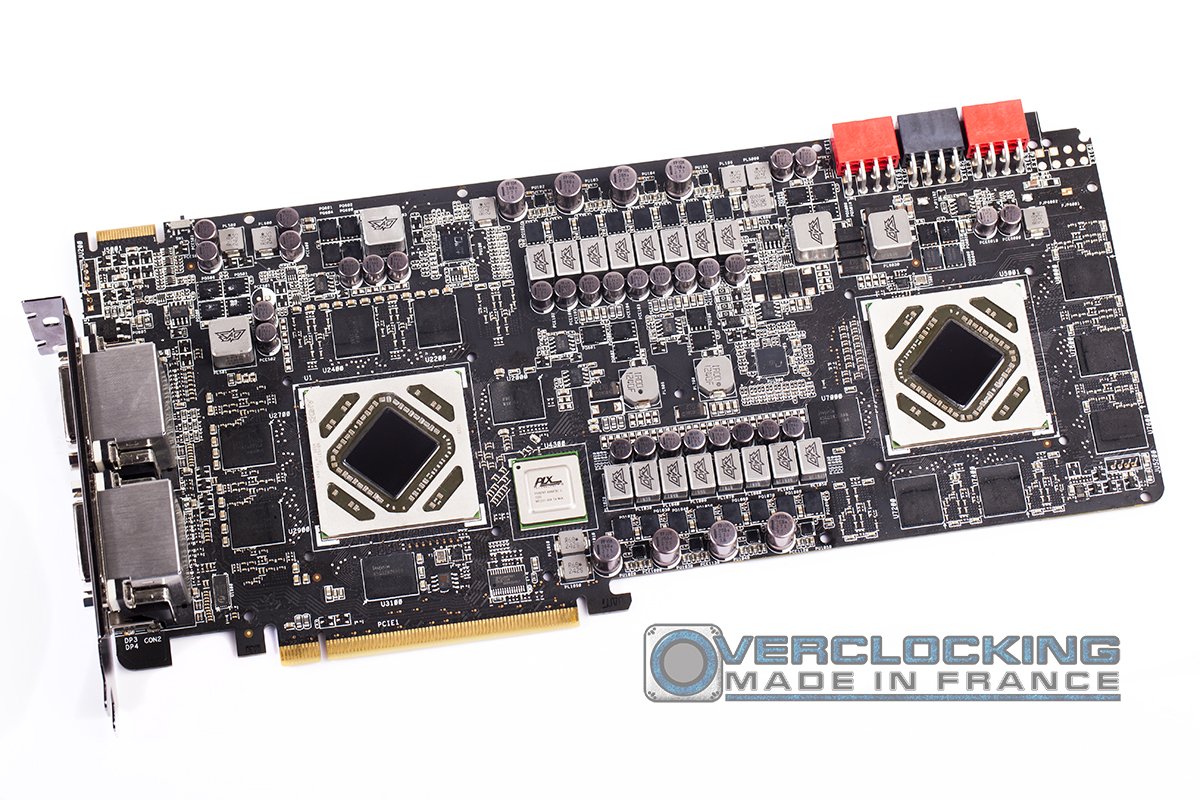

La première chose qui saute aux yeux, ce sont les deux GPU de chaque coté du PCB. Deux lignes au centre ne laissent pas non plus indifférent, je vous présente les 20 étages d’alimentations DIGI + VRM : 8 étages pour chacun des GPU, 2 étages pour la mémoire vive et autant pour la PLL.

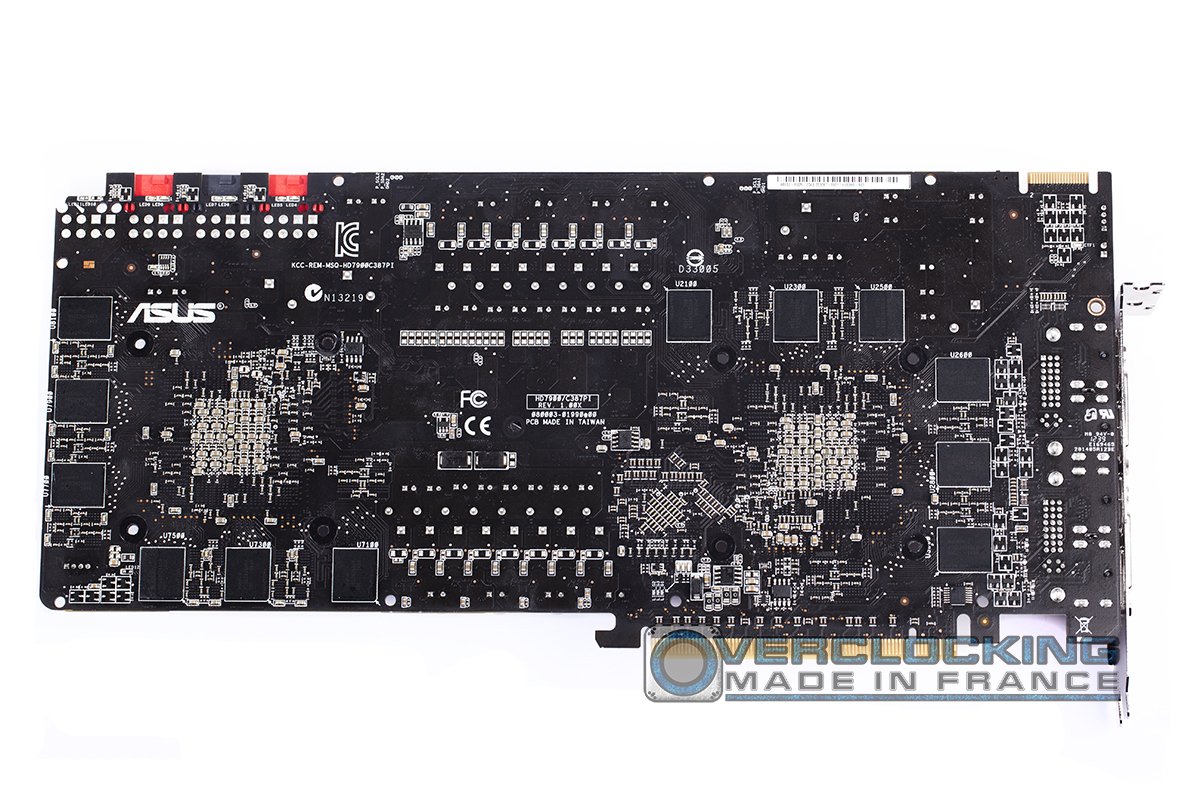

Le PCB a été fabriqué avec 12 couches empilant des couches de cuivre et de matières isolantes. Des LED ont été placées sur le verso du PCB au niveau des 3 broches pour l’alimentation afin de vous signaler d’une couleur verte si tout va bien et d’une couleur rouge un problème de connexion.

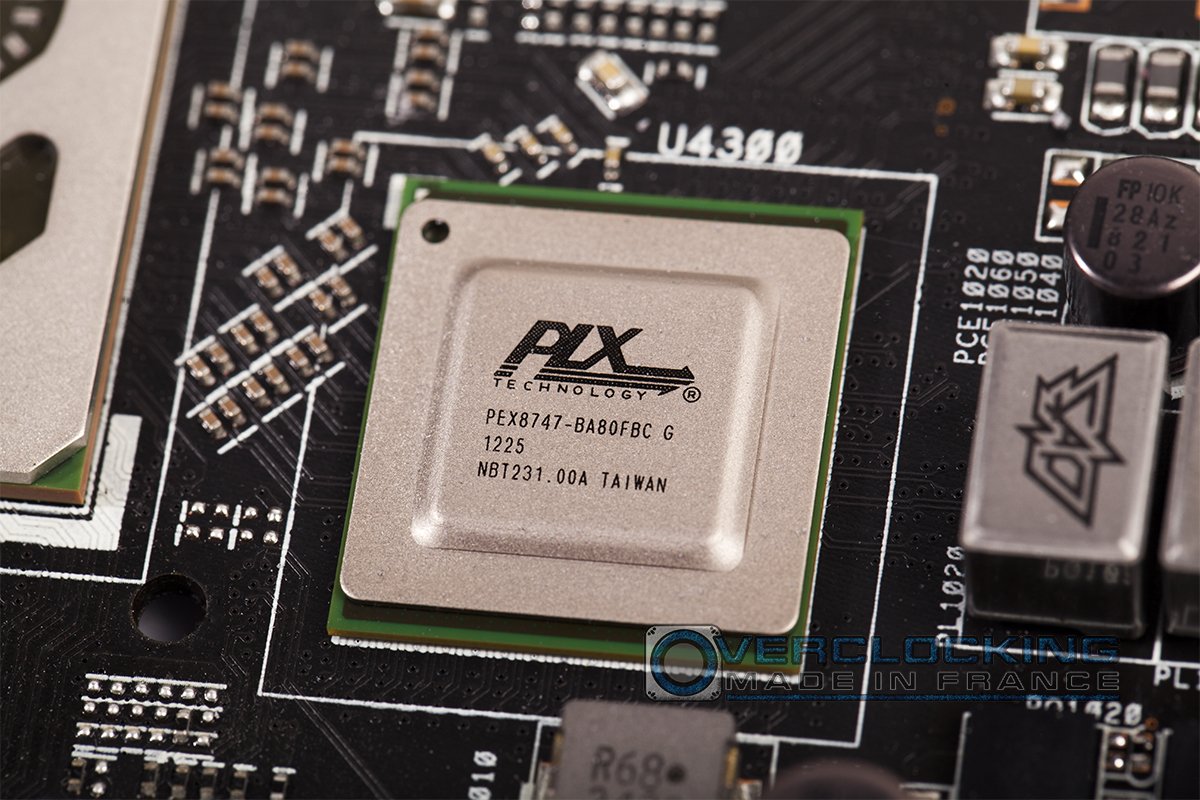

C’est grâce à une puce PLX Technology que les développeurs de la carte ont réussi à coupler sous forme d’un Crossfire deux GPU au sein d’un même PCB.

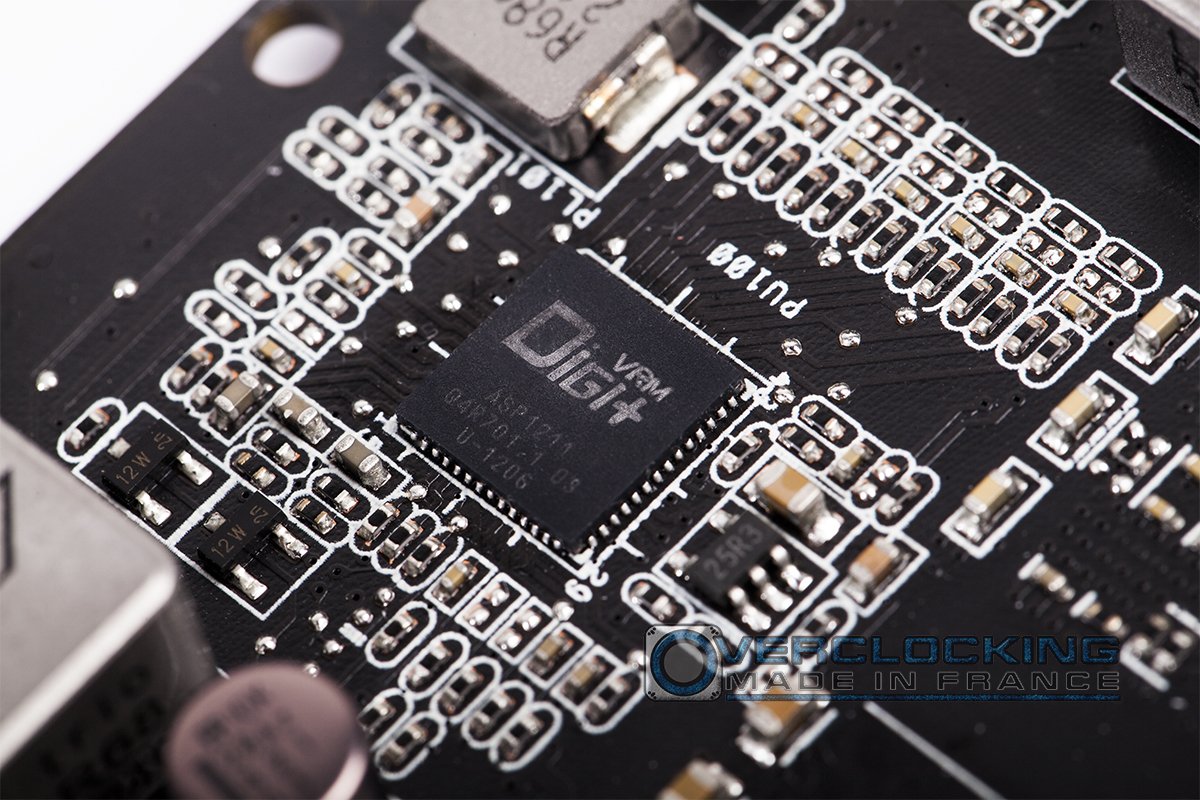

Deux puces de régulation des tensions sont marqués d’un DIGI+ VRM. Ces puces sont présentes pour contrôler les tensions automatiquement, mais aussi manuellement avec le logiciel adéquat.

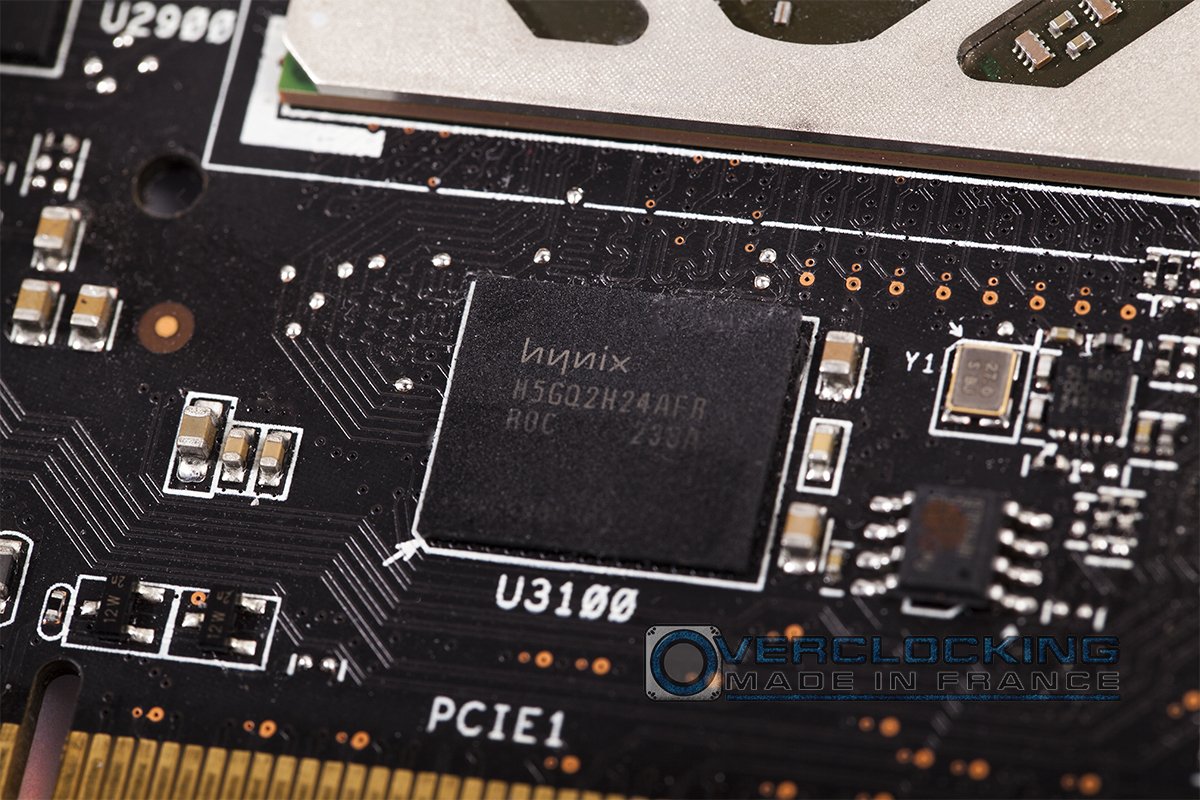

Les 24 puces de mémoire vive proviennent du constructeur Hynix.
