Le montage

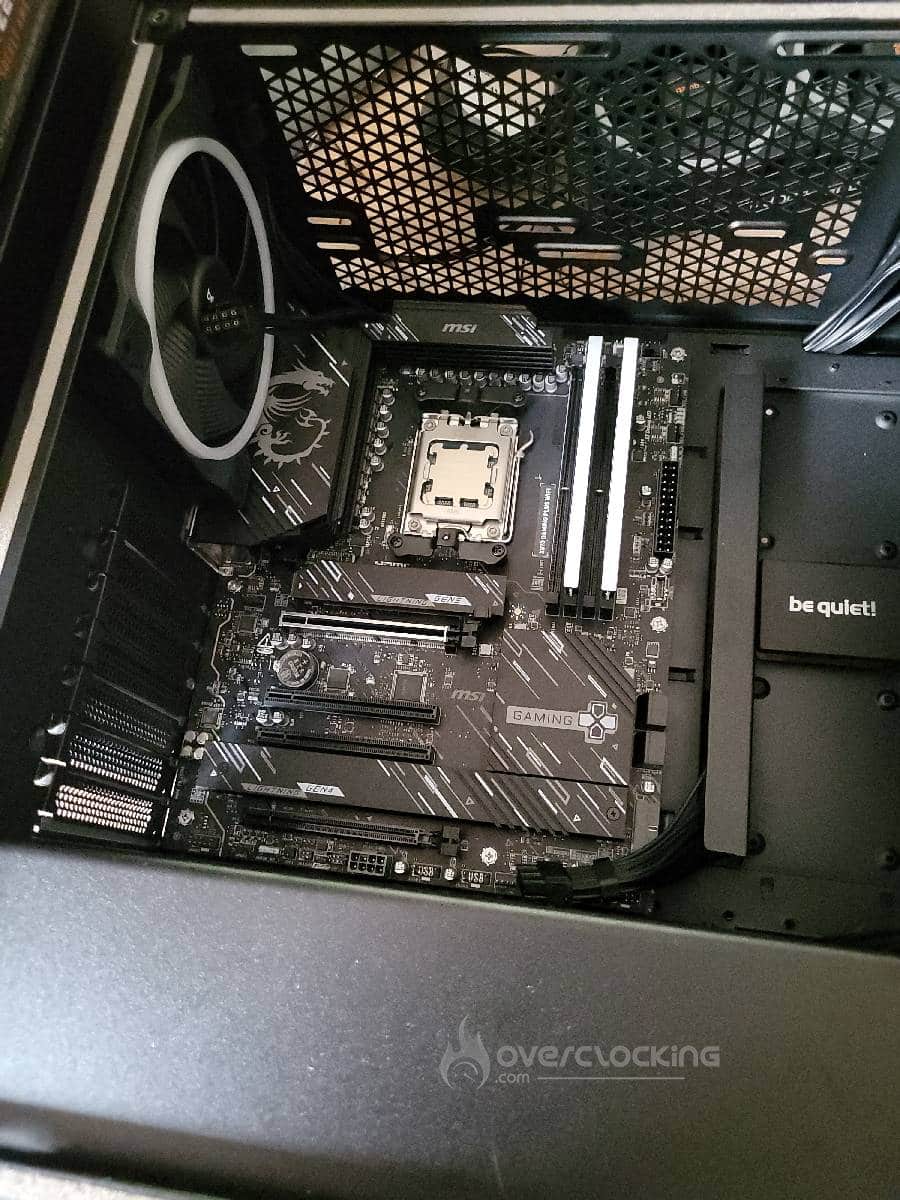

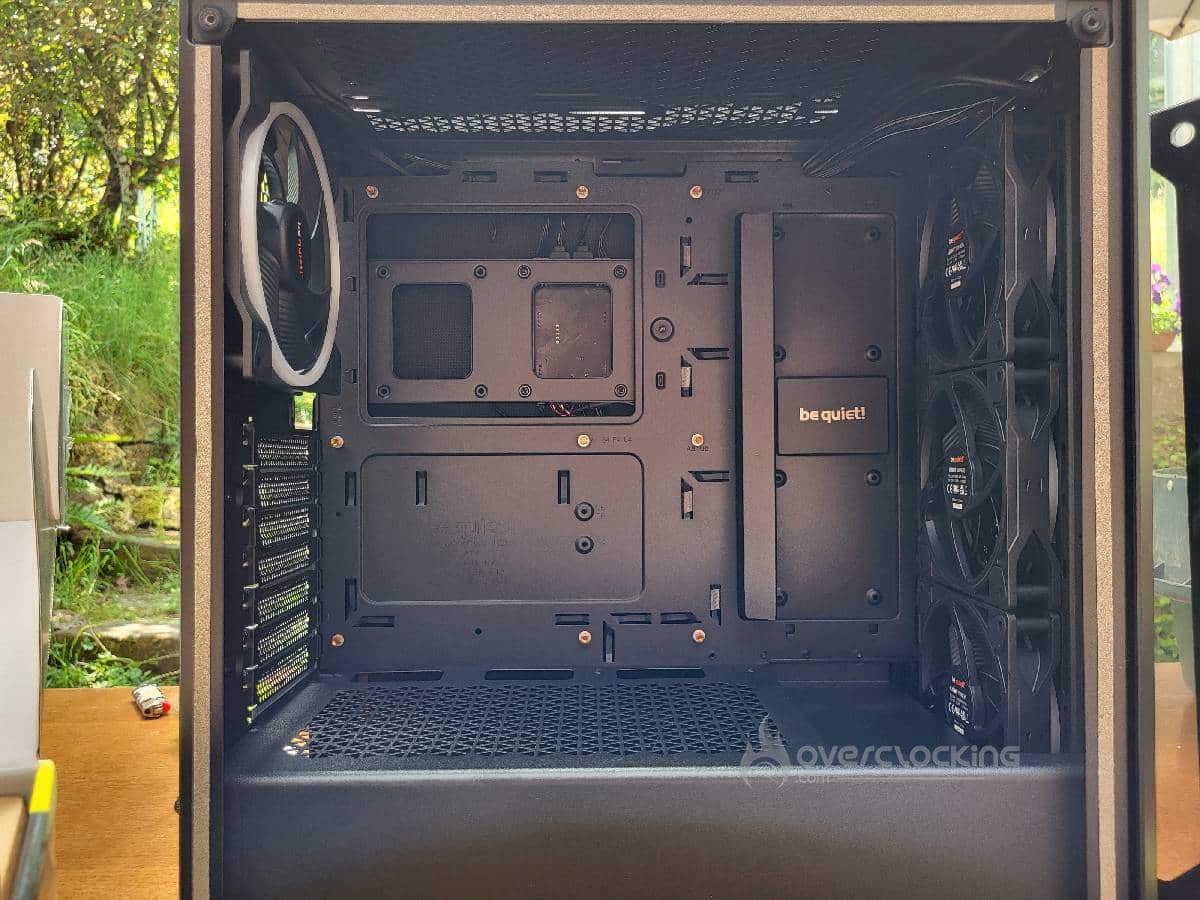

Le montage ne m’a pas pris trop longtemps, car le boîtier be quiet! n’est pas si petit que ça en devient compliqué de manipuler les câbles à l’intérieur. J’ai donc tout d’abord installé la carte mère, suivie directement par le processeur et les deux barrettes de RAM. Ceci va donc constituer la base sur laquelle je vais pouvoir rajouter le reste.
Je prépare ensuite l’alimentation en y branchant les câbles dont j’ai besoin:
- 2x EPS 12v
- 2x PCIe 6+2 broches
- 1x 12VHPWR vers PCIe 6+2 broches
- 1x 24 broches ATX
Ces câbles vont me permettre de respectivement connecter le processeur (deux câbles ne sont pas nécessaires pour un R5 9600X, mais sur un modèle plus costaud je vous conseille de le mettre par principe si vous en avez un en rab), la carte graphique (on utilise un adaptateur 12VHPWR vers PCIe 6+2 car on souhaite ici utiliser les deux câbles EPS, ce qui limite notre nombre de câbles “natifs” mais est sans danger tant que le 12VHPWR est bien branché), et la carte mère.
Je garde cependant l’alimentation et ses câbles en dehors de son compartiment du boîtier pour l’instant, afin de ne pas encombrer le boîtier.
On va maintenant installer l’AiO de 240mm be quiet! Pure Loop FX. J’utilise la pâte qui est fournie avec car je n’en avais pas d’autre sous la main au moment du montage, mais n’importe quelle pâte thermique correcte fonctionne. Je l’ai cependant changé par la suite pour de la Arctic MX-4. Par sécurité je conseille de chercher une pâte spécifiquement non conductive afin de protéger vos composants si vous avez, dans le futur, des résidus de pâte qui se promènent, mais la grande majorité des pâtes thermiques de marques réputées ne seront pas conductives.
On installe donc le système de fixation du refroidissement sur la carte mère. Point positif, avec AM5 la backplate est maintenue en place! Plus besoin d’avoir peur qu’elle tombe derrière la carte mère et qu’elle endommage quelque chose sur la carte mère, comme à l’époque d’AM4.
On attache les ventilateurs sur l’AiO avec 8 vis longues du côté où sortent les tuyaux, puis on positionne le radiateur sur la paroi supérieure du boîtier, avant de le visser avec les 8 vis courtes fournies. Il ne nous reste plus qu’à fixer le bloc de refroidissement sur le processeur à l’aide d’un tournevis cruciforme avec les deux vis captives présentes en haut et en bas du bloc.
On s’occupera ensuite de brancher les câbles sur la carte mère ou sur le hub RGB/ventilos inclus avec l’AiO.

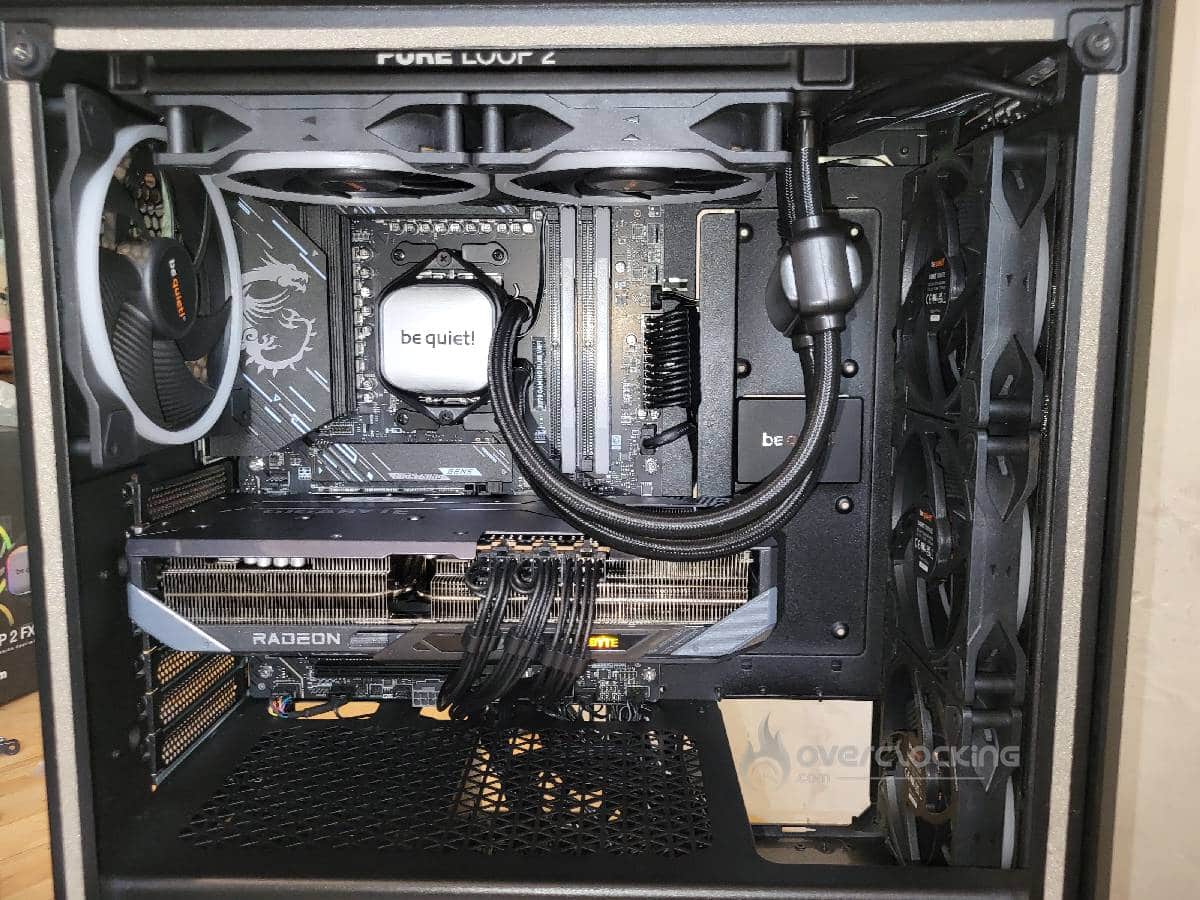

Pour la carte graphique, c’est assez simple. Il suffit de dévisser les vis à main au niveau des bracket PCIe sur le boîtier, et de la brancher dans le premier slot de la carte mère, en appuyant bien jusqu’à entendre un “clac”.
On installe ensuite les vis à main sur les bracket PCIe, afin de sécuriser la carte graphique en place et éviter qu’elle ne s’abime en pliant dans le slot PCIe.

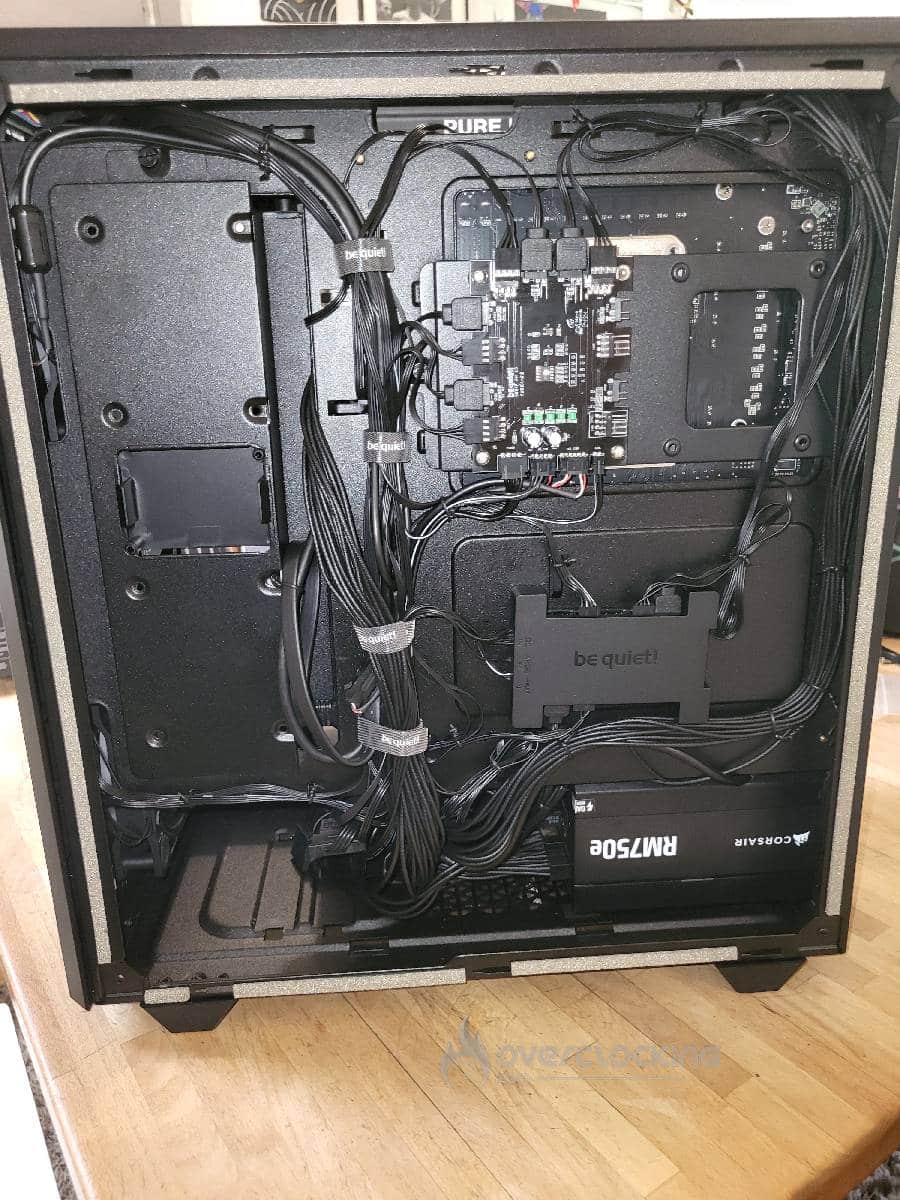

On peut enfin insérer l’alimentation dans le boitier, avec tous les câbles nécessaires. Elle se visse au boitier avec les 4 vis à main captives installées sur le bracket qui permet de glisser l’alim en place. tous les câbles passeront par derrière, et j’ai donc continué avec le câble management.

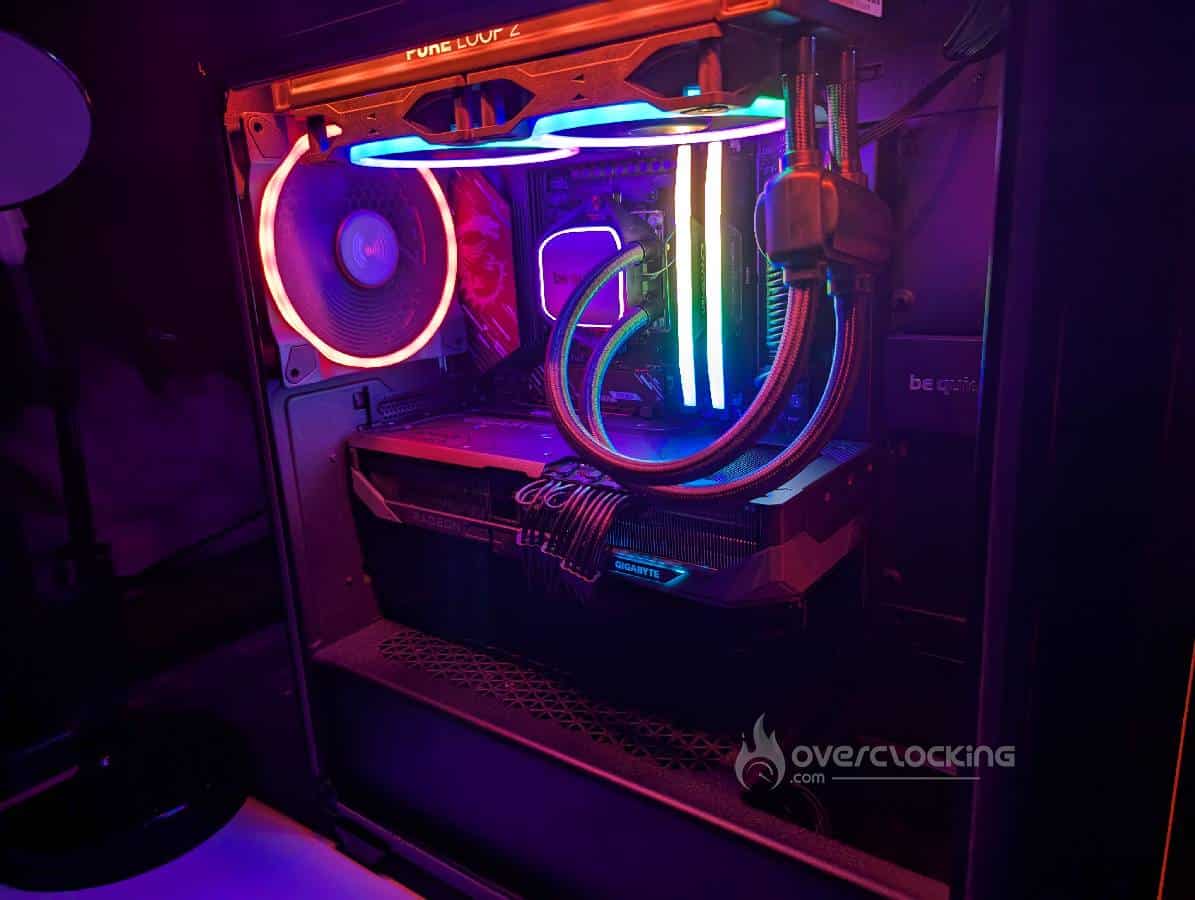

Et…. Il marche!
