Le PCB et les connectiques
Les outils pour clocker :
Débutons avec les éléments insérés sur le PCB et sur l’IO pouvant s’avérer être des outils intéressants pour les overclockeurs. Ici, nous avons le strict minimum pour une carte mère de cette gamme et c’est même trop peu.Même pas un bouton power, reset ou encore clear cmos sur le PCB. Certes, cela n’est pas très utilisé dans un boîtier mais, à ce tarif, MSI devrait pouvoir s’aligner avec les standards observés sur des cartes mère 200 € moins chères.
Nous avons donc en bouton sur l’IO shield :

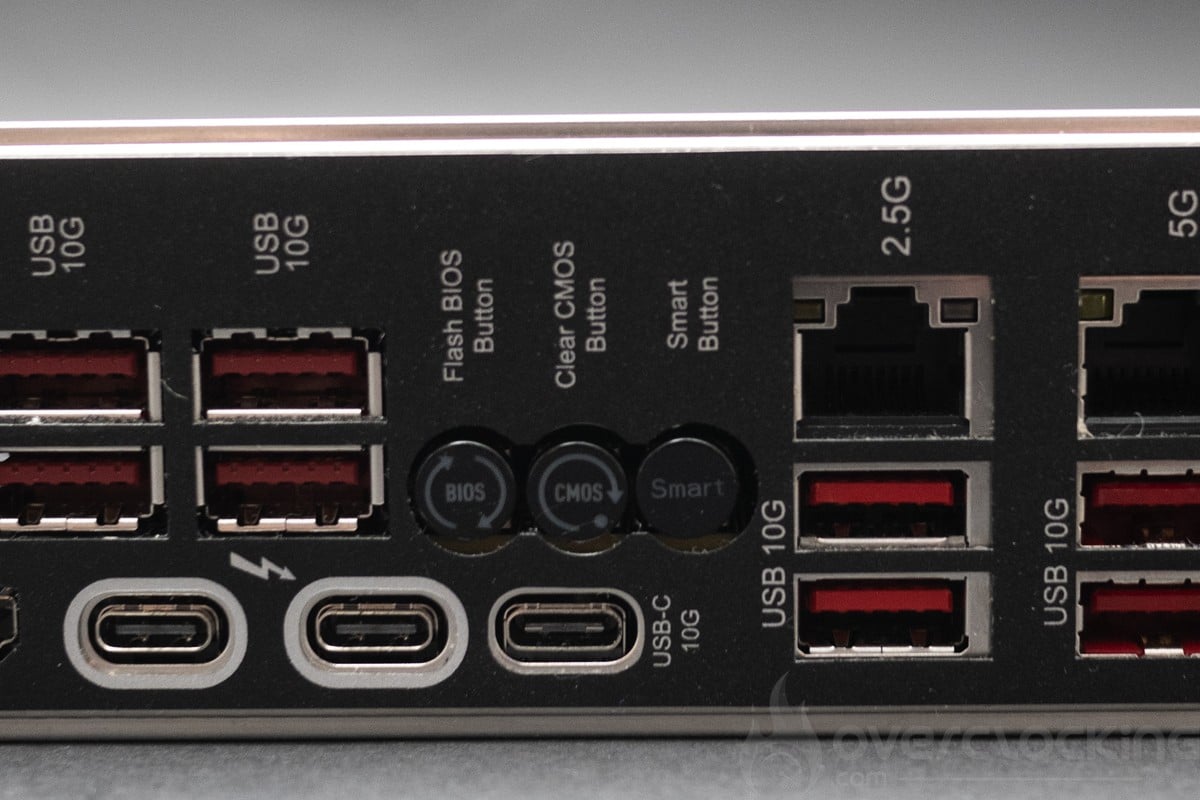

- Le bouton Clear CMOS : permet d’effacer la configuration du BIOS
- Le bouton Flash-BIOS: permet de flasher le Bios sans CPU ou RAM compatible.
- Le bouton SMART Button : une fois paramétré dans le BIOS, permet soit de redémarrer la configuration, soit d’accéder directement au BIOS ou soit de démarrer en safe mode
Et pour les éléments sur le PCB :

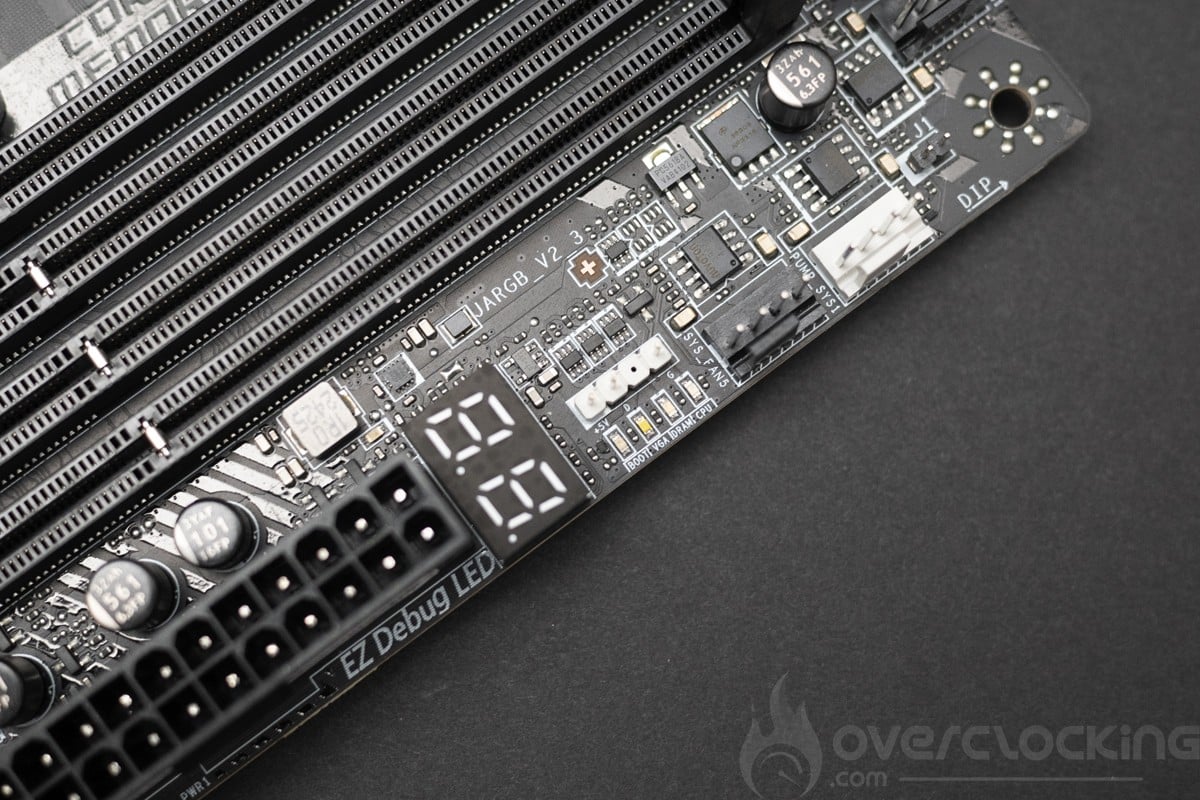

- Status LED : qui en fonction de leur couleur, vous permet d’identifier un problème ou savoir à quel niveau se trouve la tension du composant (CPU – DRAM – VGA – BOOT).
- Q-CODE : qui permet d’afficher les codes de débogages lors de la séquence de train.
Le PCB :

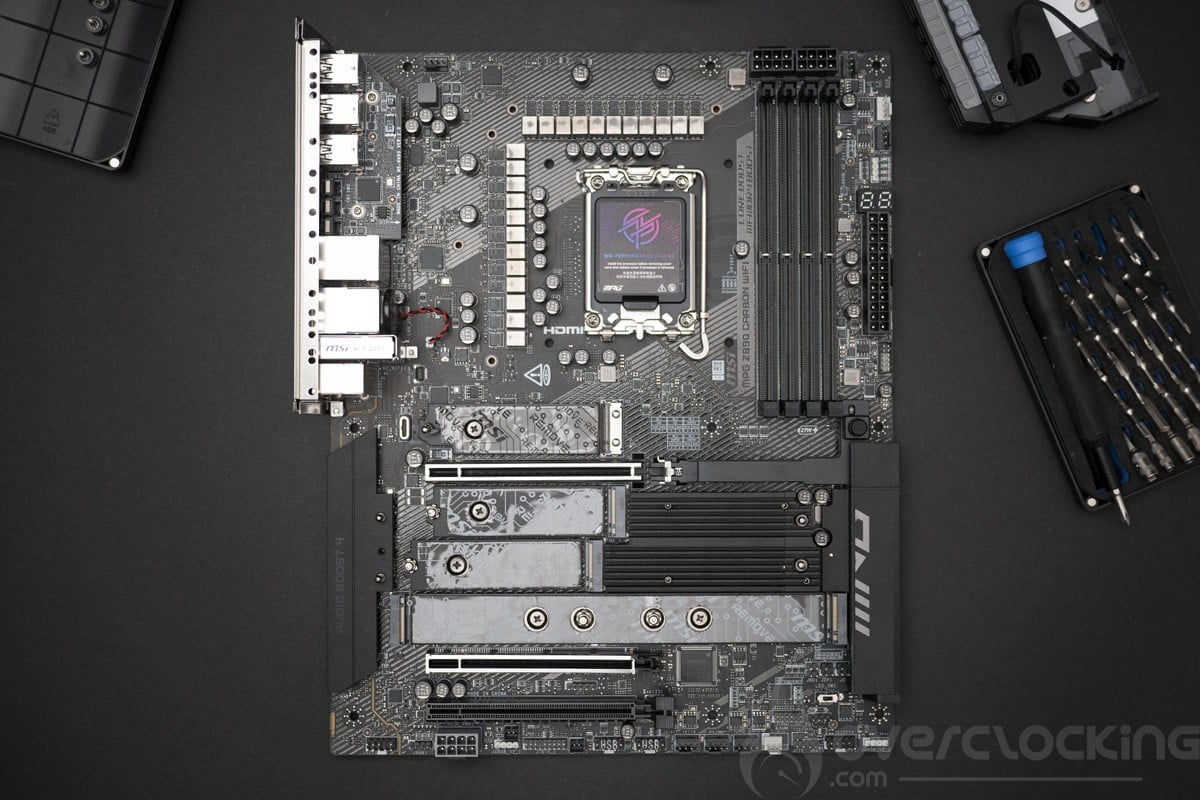

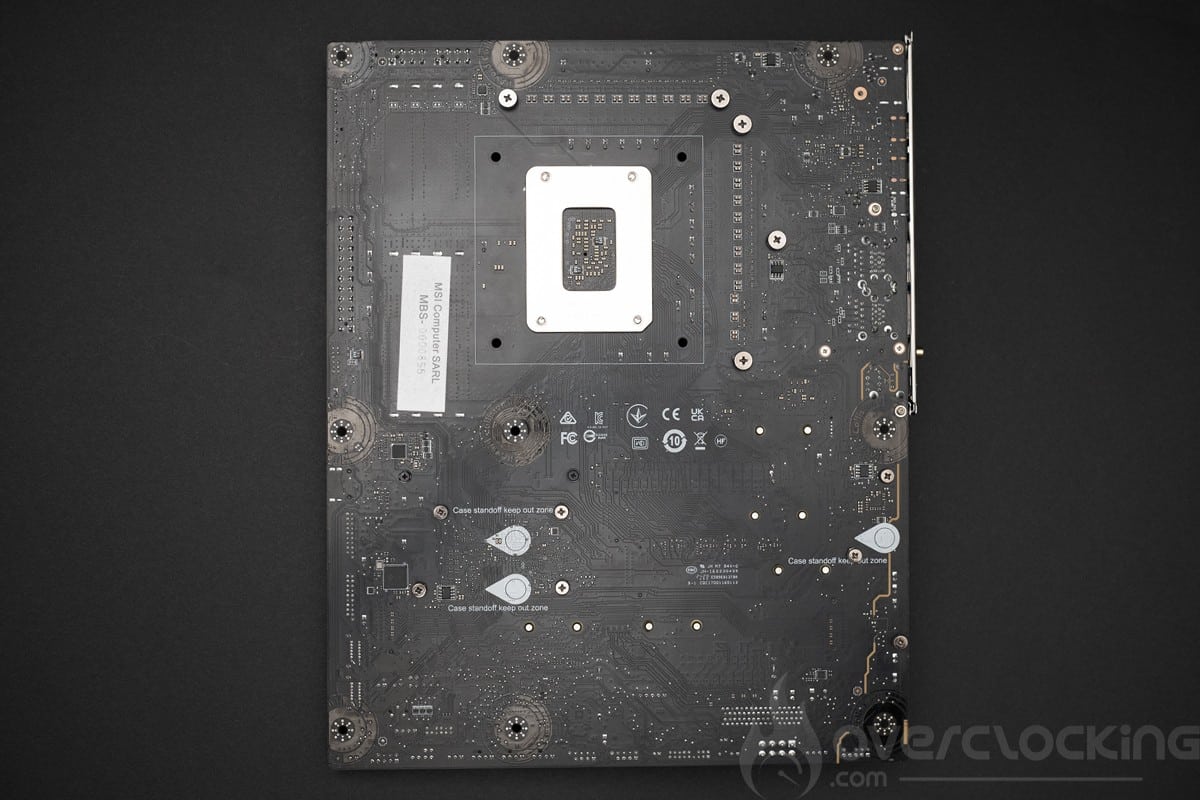

Cette MSI MEG Z890 Carbon affiche un PCB de bonne qualité, nous sommes ici sur une carte mère bien conçue, chaque recoin du PCB est utilisé. Nous sommes sur un PCB en 8 couches, ce qui est la norme dans cette gamme de prix.

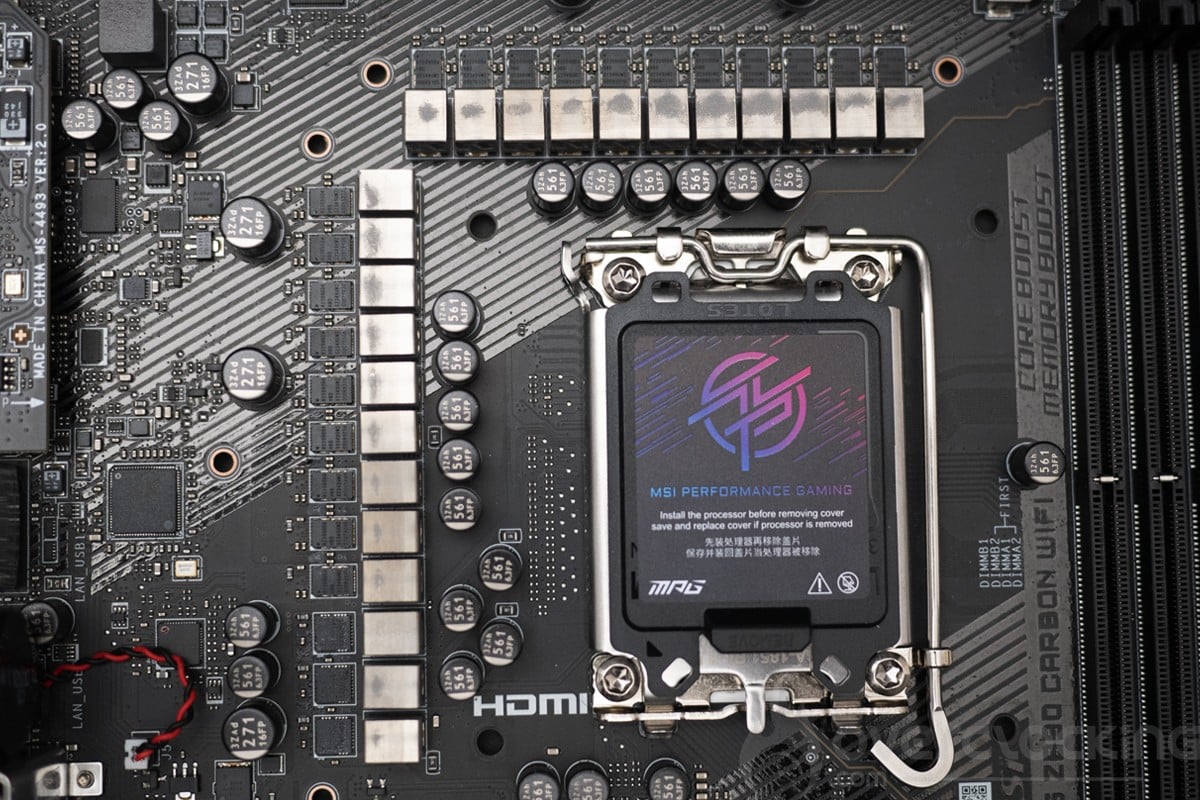

Nous sommes sur une alimentation dont la partie en charge du CPU se compose de 20 phases.
Le contrôleur utilisé est un Renesas RAA 229131 capable de gérer l’ensemble des phases. Les 20 phases pour les CPU sont quant à elles toutes des RAA 2209004 de 110 A. Nous avons ensuite la configuration pour le VCCGT (IGP), VCCSA (PCIe, IMC et IO interne) et VNNAON avec 3 Renesas RAA 220075RO.
Les connectiques :

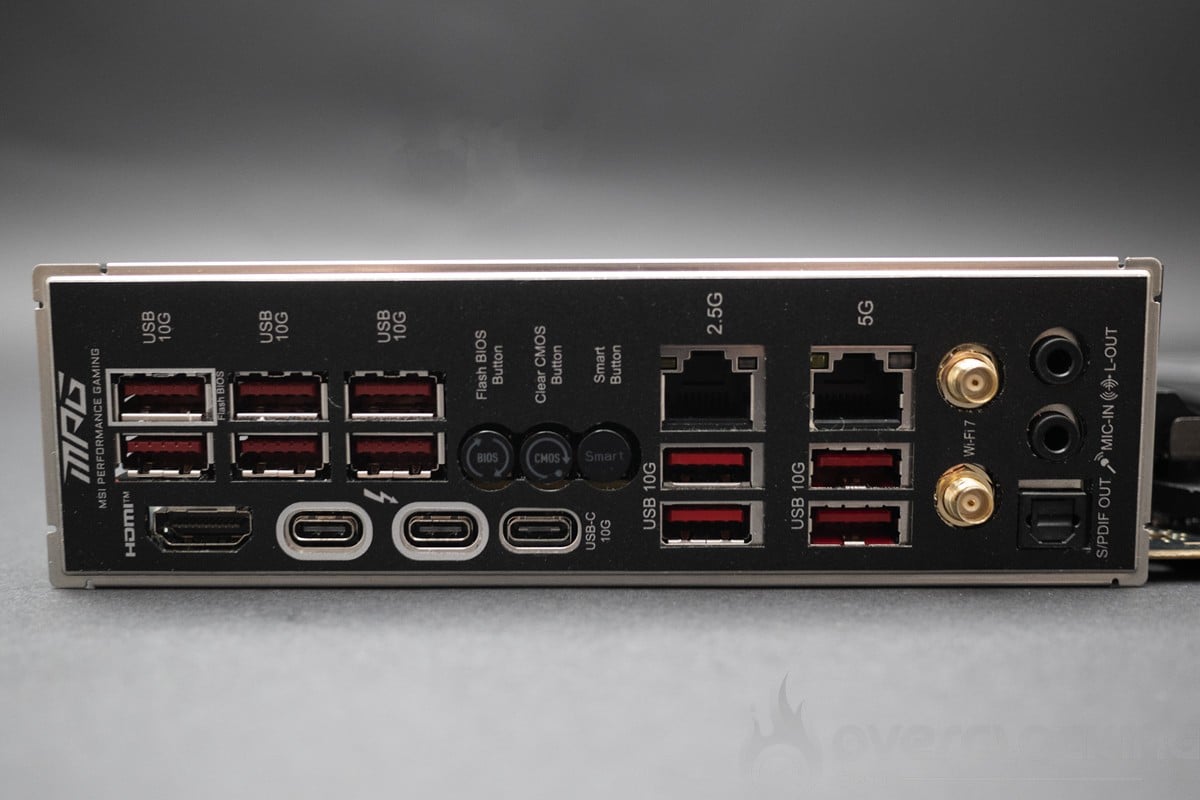

La façade arrière dispose des éléments suivants. Tout d’abord, nous avons les six ports USB type A 10 Gbps au-dessus du port HDMI, de deux ports Thunderbolt 4 et de un USB type C en 10 Gps. Nous avons ensuite les boutons flash BIOS, clear CMOS et Smart button. Nous avons plus à droite quatre ports USB Type 4 20 Gbps surmontés des prises Ethernet. On termine à droite avec la connectique Wi-Fi 7 et les prises audio.
Côté réseau, nous avons un Ethernet 5GbE sur puce Intel Killer E5000B et un Ethernet 2,5GbE sur puce Intel I226V. Le Wi-Fi 7 utilise une puce Intel Killer BE1750X prenant en charge le Bluetooth 5.4 également. La partie audio dispose de 2 prises jack pour microphone et sortie ligne ainsi qu’une sortie SPDIF out sur une puce Realtek ALC1220C.
La connectivité qu’offre cette Z890 Carbon est donc très complète et variée. On retrouve une configuration très proche de la Z890 Godlike avec ici une prise Thunderbolt 4 en plus.
