PCB et connectiques :
Les outils pour clocker :
Les outils présents sur les modèles « Strix », comme avec cette ROG STRIX B850-E Gaming WiFi sont beaucoup moins nombreux que sur les versions « Crosshair ». Voyons tout de même ce que nous allons retrouver sur notre PCB.

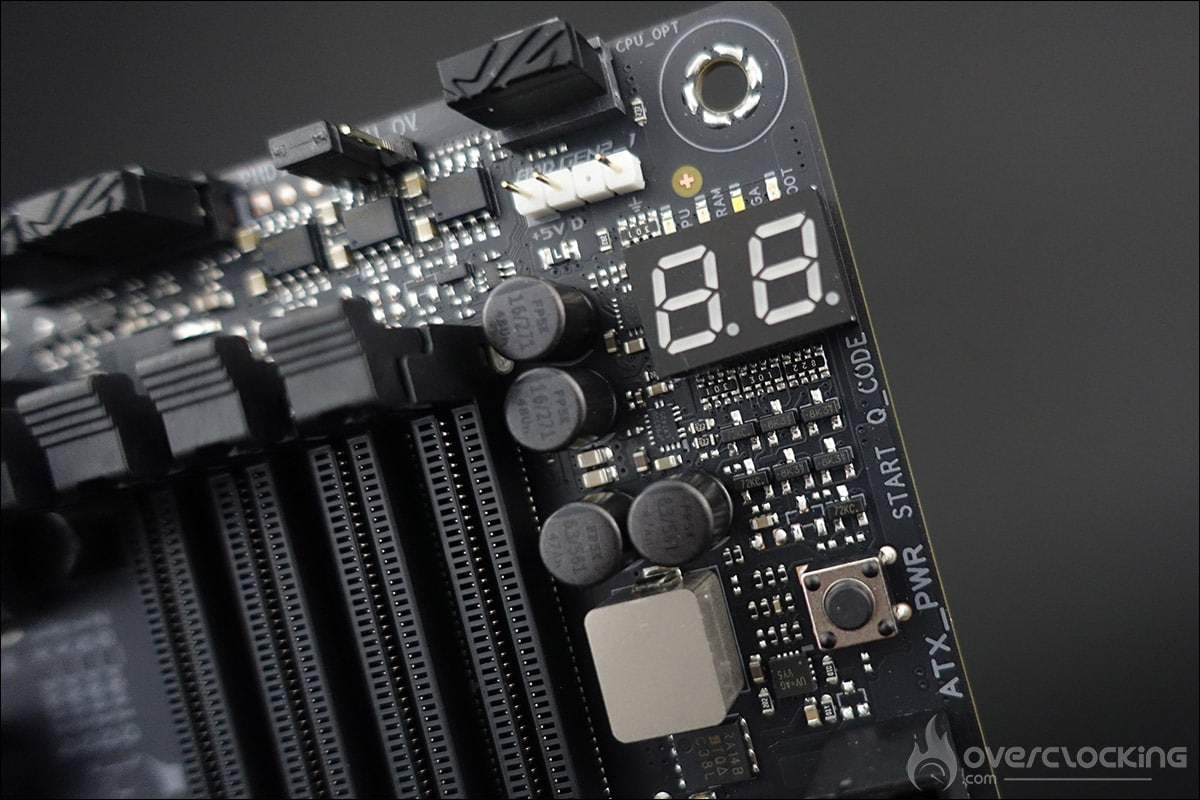

- Le bouton power : permet la mise sous tension de la carte mère.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS lors d’un échec au boot mais se trouve avec les connectiques arrières.
- Le Q-Code LED : permet d’identifier le composant responsable de l’erreur lors du boot, mais aussi, parfois, d’afficher la température du CPU.
- Status LED : qui en fonction de leur couleur vous permet d’identifier un problème ou savoir à quel niveau se trouve la tension du composant.
Le PCB de cette ROG STRIX B850-E Gaming WiFi :
Notre ROG STRIX B850-E Gaming WiFi se base sur une alimentation en 16 + 2 + 2 phases. La partie en charge du CPU se compose de 16 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 8. Le contrôleur est ici une puce PWM DIGI+ ASP2206.
Les 16 mosfets sont quant à eux tous des Monolithic Power Systems MP87691 de 90A. Les mosfets dans les étages de puissance génèrent le plus de chaleur car ils sont responsables de la conversion de tension et de la livraison au CPU à partir du connecteur EPS 12 volts.
Une connectique ultra complète :

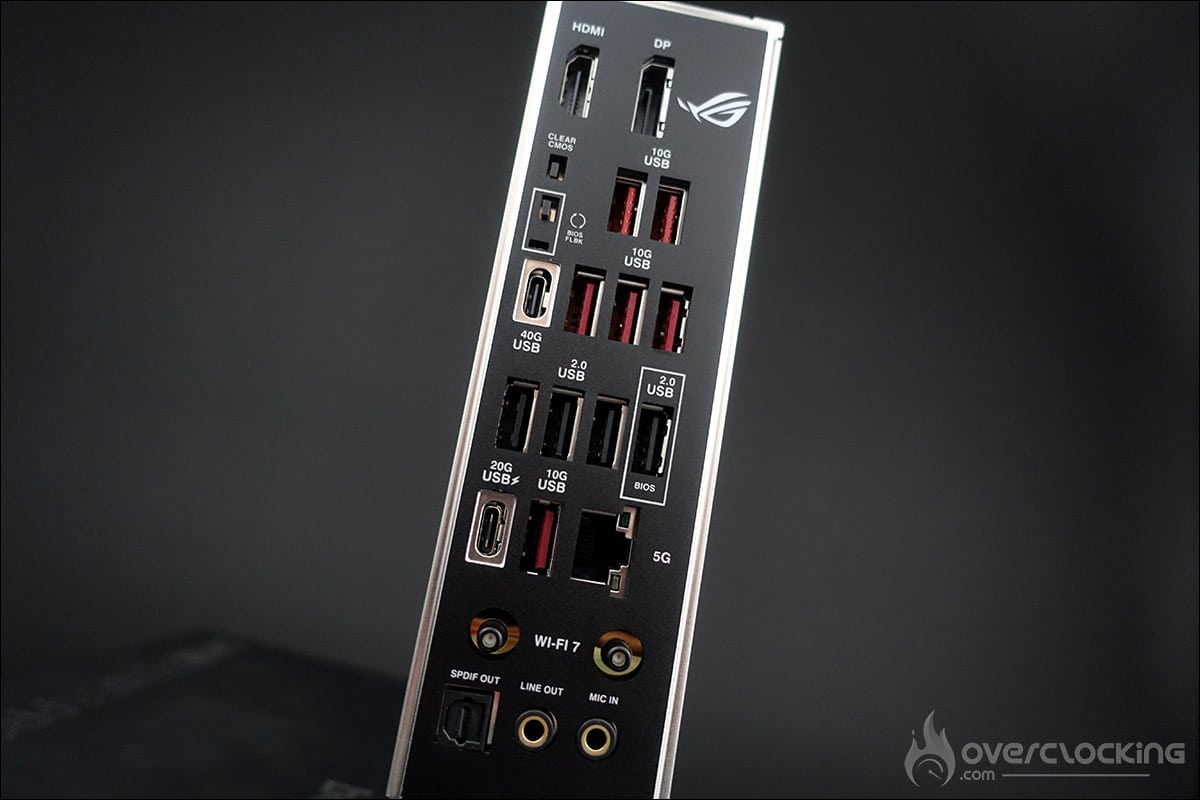

Au niveau des connectiques de notre ROG STRIX B850-E Gaming WiFi, c’est bien entendu très complet. Tout d’abord le Clear CMOS ainsi que le bouton permettant de flasher le BIOS à partir d’une clé USB.
On retrouve ensuite un port USB4 (40Gbps)(1 x USB Type-C), un port USB 20Gbps port (supports USB Type-C with up to 30W PD/PPS Fast-charge), six ports USB 10Gbps ports (6 x Type-A), quatre ports USB 2.0 ports (4 x Type-A), un DisplayPort, un port HDMI, le module WiFi, un port Realtek 5Gb Ethernet, deux Gold-plated audio jacks et un Optical S/PDIF out port.
