Test : DeepCool AK620 Digital

[nextpage title= »Sommaire »]

Après une grosse période à n’avoir testé que des kits watercooling tout-en-un, nous revenons vers quelque chose de plus rustique. Effectivement, le test du jour concernera un dissipateur CPU de type aircooling. Comme vous le savez sûrement, DeepCool prévoyait de lancer une nouvelle série de dissipateur AK équipés d’un afficheur numérique sur le dessus.

Eh bien sachez que nous avons reçu la version double tour, le fameux AK620 Digital. De plus, cela tombe bien puisque c’est le seul modèle de cette série AK que nous n’avions pas encore eu entre les mains. Du coup, cela sera l’occasion pour nous de voir ce qu’il a dans le ventre sur notre nouveau protocole, c’est parti !

Présentation :

Si on devait vous faire une petite présentation de ce modèle, nous vous dirons qu’il s’inscrit dans la série Digital de DeepCool. Cette dernière reprend alors tous les modèles issus de la gamme AK, mais en y disposant un petit affichage numérique sur le dessus. Ce dernière servira principalement à observer la température du processeur ainsi que la vitesse des ventilateurs.

Sinon, cet AK620 Digital reprend un format double tour, le tout en 120 mm. Le but étant de maximiser les performances. Bien entendu, qui dit ventirad double tour dit également double ventilation. Pour l’occasion, nous avons le droit à deux soufflantes FK120 issues du catalogue de la marque.

Sinon, la marque chinoise indique opter pour une base en cuivre convexe ainsi que six caloducs en cuivre. Le but étant de proposer une forte capacité de transfert thermique, d’autant que la chaleur sera acheminée à de denses empilements d’ailettes en aluminium. Malgré tout, on retrouve de la place pour la RAM avec 43 mm de libres avec deux ventilateurs.

Pour finir, l’entreprise met en avant une compatibilité multi-plateforme Intel et AMD. Elle indique que le montage sera simple à effectuer en plus d’avoir recourt à des éléments de montage métallique et non plastique.

[affilizz-publication id= »yntgjpcnv »]

Pour ce qui est du prix, difficile de dire quel sera le montant exact de la facture puisque nous ne connaissons pas encore le prix de vente. Cependant, nous supposons qu’il sera supérieur aux 80 € demandé pour les version Zero Dark et WH.

[nextpage title= »L’AK620 Digital »]

Comme à son habitude, la marque DeepCool nous propose son emballage habituel. Ce dernier présente alors une boîte en carton avec un liseré vert. Nous avons également le droit à un volet blanc sur lequel figurera une illustration du produit ainsi que les caractéristiques détaillées du produit au dos.

À l’intérieur, nous retrouvons un dissipateur correctement protégé dans de la mousse plastique blanche. Sur le côté se trouve une petite boîte en carton renfermant tous les éléments du bundle. Bref, les protections sont efficaces puisque tout est arrivé indemne, pas une ailette de pliée, aucun choc, rien.

Le radiateur :

Le poids et les dimensions :

Cela faisait un petit moment que nous n’avions pas eu de dissipateur double tour entre les mains. Néanmoins, sur ce type de produit, les dimensions sont à la baisse puisque l’AK 620 Digital affiche 127 (L) x 110 (P) x 157 (H) mm. Il y a quelque années en arrière, les ventirad double tour étaient de véritables monstres, là, nous arrivons sous la barre des 160 mm. Ces dimensions lui permettront de rentrer dans un bon nombre de boîtiers. Rappelons que bien souvent, la limite se situe à 160 mm.

Par ailleurs, c’est un modèle plutôt lourd puisqu’il affiche pas moins de 1486g sur la balance. Attention lors de déplacement, le mieux, reste encore de le démonter pour éviter tout problème.

La base :

En sortie de boîte, l’AK620 Digital ne dispose que de la languette de fixation montée au dessus de sa base. Contrairement au T120 RGB de NZXT, aucune patte de montage n’est présente.

Par ailleurs, on remarque que la base est en cuivre nickelée, cependant, la finition n’est pas de type miroir. Effectivement, sous les doigts, on ressent de très légères traces d’usinage, classique pour ce type de produit. En matière de dimension, la base mesure XX x XX mm, de quoi couvrir sereinement l’IHS d’un Ryzen 7000 ou d’un Core i en LGA-1700.

Autrement, on remarque la présence d’un nombre plutôt important de caloducs en cuivre. Ces derniers sont au nombre de six et mesurent six mm diamètre. Ils se répartissent de manière uniforme au niveau de la base. Nous verrons si cela est suffisant pour refroidir un Ryzen 7000 😉

Le radiateur :

Concernant le radiateur, il y a des choses à dire. La première chose que l’on remarque est en lien avec la découpe en gaufrier que proposent les ailettes. De plus, on remarque que les cinq premières ailettes en partant de la base sont également raccourci. Le but étant de maximiser la compatibilité avec la RAM et les dissipateur VRM positionnés derrière le ventirad.

Sinon, la partie supérieure comportant l’afficheur digital est amovible et laissera visibles les caloducs ainsi que les ventilateurs. Il est important qu’elle puisse être retirée pour le montage, afin d’avoir accès aux vis de la languette de serrage.

Autrement, on remarque la structure typique d’un ventirad double tour avec le double empilement d’ailettes en aluminium.

La finition :

Avec cet AK620 Digital, on ne pourra pas de se plaindre d’une finition douteuse, bien au contraire. Ce modèle se veut très bien fini puisque l’on retrouve un joli revêtement noir mat sur les ailettes en aluminium ainsi que sur les caloducs. La partie supérieure propose un traitement brillant avec des liserés aRGB sur les côtés. Bref, tout ceci contribue à proposer un dissipateur sobre et très uniforme.

Compatibilité :

On en vient maintenant à parler de la compatibilité des sockets de ce dissipateur. À ce sujet, DeepCool annonce :

• Intel : LGA-115x – LGA-1200 – LGA-1700 – LGA-2000
• AMD : AM4 – AM5

Clairement, ce n’est pas un modèle qui sera compatible avec toutes les cartes mères du marché. Cependant, on peut dire que la compatibilité va à l’essentiel puisqu’il manque le support des modèles TR4 et dérivé. Cela dit, il s’agit d’un socket bien particulier au vu de ses dimensions. Et si l’on souhaite y monter un dissipateur, il faut un modèle adapté !

Les ventilateurs :

Avec cet AK620 Digital, on y retrouve un duo de ventilateur bien connu dans nos colonnes. En effet, il est question de deux FK120, des moulins que l’on retrouvait déjà sur l’AK500 ou encore sur le LT720.

Les moulins présentent donc un cadre carré équipés de silentblocs carrés également. Les pales sont au nombre de neuf et présente une courbures importante. Elle sont d’abord fines au niveau du moyeu puis larges à leurs extrémités.

Le branchement à la carte mère se fera via une unique prise fan de type PWM à quatre broche. Le câble est plat et noir et mesure 26 cm.

Mais ce qui nous intéresse le plus, ce sont les caractéristiques et ces ventilos tournent de 500 tr/min à 1850 tr/min. À plein régime, le flux d’air atteindra alors les 68,99 CFM tandis que la pression statique montera à 2,19 mmAq.

Le bundle :

La partie accessoire repose dans une petite boîte en carton et met en avant :

• Une notice de montage
• Un tournevis
• Un splitter pour deux ventilateurs
• Une seringue de pâte thermique
• Une backplate multi-socket Intel
• Les bras de montage ainsi que la visserie pour le montage

Globalement, la partie accessoire va à l’essentiel en proposant le nécessaire pour le montage. Cependant, nous soulignons la qualité des éléments fournis puisque la backplate ainsi que les divers bras de montages sont en acier. De plus, une fois en place, ils seront très discrets puisque de couleur noire tandis que la visserie est de couleur foncée.

Grosso modo :

Dans les grandes lignes, avec son AK620 Digital, DeepCool nous propose un ventirad très esthétique avec une finition soignée. La partie accessoire se contente du nécessaire, mais fournie des éléments solides qui s’avèreront discrets une fois montés !

[nextpage title= »Installation »]

Pour la partie installation, il faudra conserver sa backplate AMD, le constructeur n’en fournissant pas. Si vous ne l’avez plus, un petit tour sur eBay devrait permettre d’en retrouver une facilement.

Le montage du AK620 Digital:

Le montage du dissipateur se fait donc simplement et la préparation de la carte mère peut même se faire sans outil. Les entretoises ainsi que les écrous peuvent facilement être manipulés à la main.

Dans tous les cas, on commencera par retirer les bras de montages d’origine de la carte mère sur socket AMD. Côté Intel, il faudra déposer la backplate au dos de la carte mère. Une fois cette première étape achevée, on viendra visser des entretoises aux quatre coins du socket. Ensuite, viennent se positionner les bras de montage du dissipateur que l’on vient ensuite visser à l’aide d’écrous.

On peut maintenant positionner l’AK620 Digital sur le dessus du processeur après avoir déposer une petite quantité de pâte thermique. Par ailleurs, le vissage nécessitera de retirer le capot supérieur ainsi que le ventilateur intermédiaire afin de libérer la languette de fixation. D’ailleurs on remarque que le tournevis fourni permet de se faufiler sans difficulté entre les deux tours de refroidissement.

Une fois monté, l’AK620 Digital recouvrira les quatre slots mémoire sur nos cartes mères Carbon de chez MSI. Cependant, il laisse un dégagement suffisant pour que l’on puisse y monter des barrettes de RAM hautes de 42,3 mm. Il nous reste même quelques millimètres supplémentaires de libre, mais guère plus, n’allez pas y mettre de la HyperX Predator, ça n’ira pas 😉

[nextpage title= »Protocole »]

Petite mise à jour de notre protocole de test. En effet, nous avons changé le logiciel que nous utilisions pour stresser notre configuration. Il en va de même pour les différents profils. C’est via ce lien que vous pourrez voir notre méthode de test ainsi que le matériel de notre machine de test.

Pour les besoins du test, nous comparerons l’AK620 Digital avec d’autres modèles simple tour en 120 mm et 140 mm :

• AK620 Digital (DeepCool)
• HX6250 (Jonsbo)
• NH-U12A chromax.black (Noctua)
• T120 RGB (NZXT)

[nextpage title= »Vitesse et bruit »]

Vitesse de ventilation :

On attaque donc notre série de relevés de températures, ici, on repart à zéro. Précisons tout de même les vitesses de ventilation enregistrées lors de nos relevés (pour 12V, 8V, 5V) :

Dans les grandes lignes, on retiendra que les ventilateurs de nos quatre dissipateurs affichent des profils de vitesses assez similaires. Le modèle de DeepCool avoisine donc les 2000 tr/min à plein régime contre 1400 à mi-vitesse et 900 tr/min à bas régime. On est finalement très légèrement au dessus du T120 RGB de NZXT et très légèrement inférieur au NH-U12A chromax.black de Noctua.

Bruit :

Malheureusement, au niveau des nuisances sonores, le dissipateur de DeepCool n’est pas aussi efficace que celui de Noctua dès lors que ses ventilateurs fonctionnent à pleine vitesse. Dans ces conditions, nous relevons 43 dB. Fort heureusement, il sait se montrer un peu plus discret dès qu’on le musèle un peu. D’ailleurs, à basse vitesse il sera plus silencieux que le NH-U12A chromax.black mais moins que ses rivaux Jonsbo et NZXT.

[nextpage title= »Températures CPU AMD »]

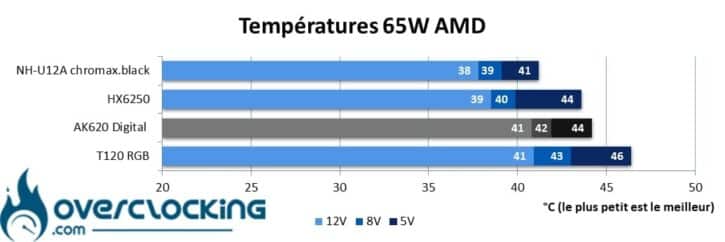

Processeur à 65W :

Nous commençons par notre profil en 65W, une consommation finalement assez basse, surtout lorsque l’on considère les monstres actuels. Cette consommation est là pour simuler de petits processeurs équipés de peu de cœurs ou peu consommateurs.

Certes, en 65W de consommation, tous nos ventirad aircooling parviennent à contenir la chauffe de notre processeur… Cependant, cela se fait à différent niveau. Sans surprise, le T120 RGB de NZXT, qui est le moins imposant s’en sort le moins bien. Cependant, la petite déception provient du AK720 Digital plus proche du T120 RGB que des HX6250 et NH-U12A chromax.black à hauts régimes.

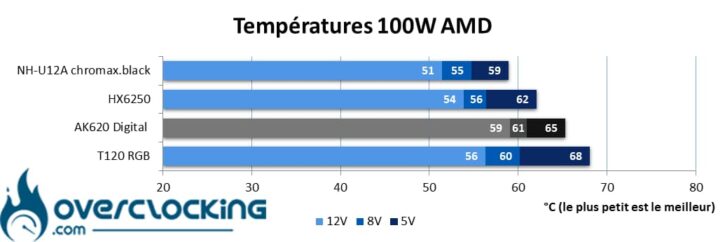

Processeur à 100W :

Ici, notre CPU tournera à 3.30 GHz constamment et sur tous ses cœurs. Nous appliquons un VCore de 1.132 pour obtenir une consommation d’une centaine de watts environ. Pour simplifier la lecture du graphique, nous avons arrondi certaines valeurs à l’entier près.

En passant à 100W de consommation, la situation de l’AK620 Digital de DeepCool ne s’améliore pas. Il fait même pire que le T120 RGB de NZXT sur les régimes les plus élevés alors qu’il est deux fois moins gros. À côté de ça, le dissipateur de Noctua domine son monde et maintenant notre Ryzen 9 7900X sous les 60°C à basse vitesse.

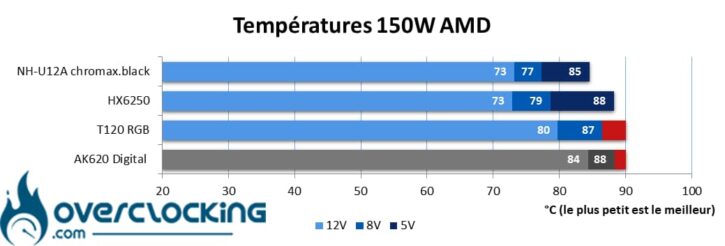

Processeur à 150W :

Enfin, nous terminons avec notre profil 150W. Ici le dégagement thermique est plus important, voyons comment s’en sortent nos coolings !

Aïe, aïe, aïe, le profil en 150W met vraiment en difficulté l’AK620 Digital de DeepCool. Comme on peut le voir, le ventirad est en échec à basse vitesse tandis que les HX6250 et NH-U12A chromax.black lui près d’une dizaine de degré dans la vue à pleine vitesse ainsi qu’à mi-régime. Même le T120 RGB est plus performant malgré un échec à basse vitesse.

Résumé :

Si l’AK620 Digital propose une structure à priori solide sur le papier, cette dernière n’est pas adaptée pour refroidir un Ryzen 9 7900X. Effectivement, avec ses Ryzen 7000, AMD continue de proposer des processeurs MCM à plusieurs die. Seul inconvénient dans l’histoire, les CCD, les die dégageant le plus de chaleur ne sont en réalité couverts que par deux ou trois caloducs sur les six puisqu’ils couvrent le CPU à l’horizontale. Nous sommes d’ailleurs prêt à mettre une pièce sur le fait que les ventirads double tour, de manière globale, risquent d’avoir du mal avec ce type de CPU.

Vous allez le voir avec le 13600K, le dissipateur s’en sort bien mieux avec ce processeur qui propose un die monolithique !

[nextpage title= »Ratio températures/bruit AMD »]

Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.

En 65W, nous remarquons que l’AK620 Digital de DeepCool ne se situe pas vers la gauche, mais vers la droite, vers les dissipateurs les moins efficaces. Dans ces conditions, il se comporte comme le ventirad simple tour qu’est le T120 RGB de NZXT. De plus, ses deux ventilateurs ne lui servent pas à grand chose dans le sens où à plein régime, il est plus bruyant que son rival américain.

En 95W, l’écart se creuse entre le modèle de DeepCool et celui de NZXT. Certes, le dissipateur chinois sauve les meubles à bas régime, mais ce n’est pas le cas sur ses vitesses les plus importantes. D’ailleurs, nous retrouvons une petite marge de manœuvre lorsqu’il fonctionne à pleine vitesse, dans ces conditions, nous ne pouvons que vous conseiller de réduire sa vitesse !

En 150W, l’AK620 Digital n’est pas parvenu à maintenir notre Ryzen 9 7900X à des températures décentes à bas régime. De plus, il continue d’être en difficulté face à ses concurrents. Sur ce CPU, il vaut mieux avoir un tour que deux !

[nextpage title= »Températures CPU Intel »]

Processeur à 65W :

Nous commençons par le profil en 65W, une consommation finalement assez basse, surtout lorsque l’on considère celle de base de ce 13600K. Ici, nous sommes là pour simuler celle de petits processeurs équipés de peu de cœurs ou peu énergivore. En théorie, tout le monde devrait bien s’en sortir !

Face à ce que nous relevions sur le Ryzen 9 7900X, c’est le jour et la nuit, clairement. Ici, l’AK620 domine tout notre panel et vient même mettre une fessée aux NH-U12A chromax.black à basse vitesse. Il est suffisamment efficace pour obtenir, à bas régime, la même température que son rival autrichien lorsqu’il tourne à moyenne vitesse !

Processeur à 95W :

Ici, nous effectuons nos relevés sur un Core i5 13600K donc la consommation atteint 95W. Pour cela, les P-Core ainsi que les E-Core fonctionnent à 3,5 GHz tandis que le VCore est réglé à 1,210V !

Sur ce profil de consommation, l’AK620 de DeepCool est toujours aussi à l’aise et se place devant tous les autres dissipateurs du comparatif. D’ailleurs, on remarquera un ex-aequo entre les modèles de Jonsbo et Noctua tandis que le petit modèle de NZXT se positionne loin derrière à bas régime. Par ailleurs, pour sa défense, il ne boxe pas vraiment dans la même catégorie que les trois autres.

Processeur à 130W :

Enfin, nous terminons nos séries de relevés avec notre Core i5 13600K qui consomme 130W. Pour cela on pousse un peu plus les fréquences ainsi que le VCore qui monte maintenant à 1,270V !

Sur ce profil en 130W, le ventirad se sent toujours à l’aise en obtenant des résultats comparable au modèle de Noctua à haute vitesse ainsi qu’à mi-régime. Au minimum, il s’en tire mieux et affiche une petite avance de 2°C. Cependant, il ne faut pas non plus sous-estimer le ventirad de Jonsbo qui affiche les meilleures températures à fond tandis que le T120 RGB échoue à basse vitesse.

Résumé :

Sur un processeur au die monolithique, l’AK620 Digital de DeepCool propose des températures remarquables. Là où il était en difficulté sur le Ryzen 9 7900X, il surclasse tous les dissipateurs sur notre Core i5 13600K. Il faut le dire, le die de ce processeur est parfaitement couvert par les six caloducs du dissipateur, ce qui aide grandement sur les températures. C’est en tout cas l’explication que nous avons pour justifier un tel écart de performances entre les deux plateformes.

[nextpage title= »Ratio températures/bruit Intel »]

Sur ces graphiques de rapport perf/bruit, nous rappelons que le mieux est d’être placé le plus possible en bas à gauche du graphique. Pour la lecture, le point le plus à gauche symbolise la ventilation en 12V, celui au centre la ventilation en 8V et le plus à droite en 5V.

Sur notre Core i5 13600K, l’AK620 Digital se positionne là où il devrait l’être, du moins, au vu de son gabarit et de sa conception. Dans ces conditions, le ventirad prend la tête et domine ses trois rivaux, même le NH-U12A chromax.black de Noctua. De plus, il se montre tout à fait redoutable à bas régime où son deuxième ventilateur limite grandement la casse.

En 95W, encore une fois il se classe en tête avec un courte avance sur le dissipateur de Noctua. Il est également avantagé face au HX6250, particulièrement à bas régime. Par ailleurs, on sent que quatre caloducs monté au travers d’un fin empilement d’ailettes en aluminium devient limite. Il n’y a qu’à voir comme le T120 RGB de NZXT traine la patte sur ses basses vitesses.

Malheureusement pour DeepCool, en 125W, son champion, même s’il est très bon, finit par se faire rattraper par la concurrence. Ici, on retrouve un NH-U12A chromax.black  jouant des coudes avec le dissipateur chinois en 12V et 8V. Par ailleurs, il s’avère redoubler à bas régime… Encore une fois, il est aidé par son gabarit et ses deux ventilateurs.

[nextpage title= »Conclusion »]

Nous arrivons à la fin de ce test du AK620 Digital signé DeepCool. Pour le coup, avons-nous affaire à un produit réussi ? Voyons cela dans le détail !

De bonnes finitions !

Avec ce modèle, la marque DeepCool nous propose une référence bien finie, mais surtout sobre. Au niveau visuel, la marque reprend ce qu’elle faisait avec sa déclinaison Zero Dark, avec un revêtement noir intégral. Par ailleurs, elle y ajoute un afficheur numérique renseignant sur la température du processeur. Dans tous les cas, ça présente très bien, on fera attention lors du nettoyage, la partie supérieure étant sujette aux rayures.

Sinon, le montage se déroulera sans encombre tant sur plateforme AMD qu’Intel. Avec ceci, on note la présence d’éléments de montage discret de couleur noir pour la backplate ou les bras de montage notamment. Une fois en place, le mécanisme sera discret et on ne le verra pas. Quant au dissipateur, même s’il couvre les quatre slots DIMM sur une carte mère, il laisse un espace exploitable pour la mémoire : au moins 42-43 mm.

Pour finir, nous retrouvons une partie accessoire complète avec un tournevis de fourni ainsi qu’un splitter offrant deux prises fan femelle.

Des performances dépendantes du processeur !

Après avoir pu tester le ventirad sur de l’AMD Ryzen 7000 et du Core i 13000, on peut le dire, c’est le jour et la nuit au niveau des performances obtenues. Sur la plateforme d’AMD, le dissipateur est vite mis en difficulté par le Ryzen 9 7900X du fait du positionnement des caloducs. Sur les six, deux voire trois des six heatpipes couvrent les CCD du processeur, les éléments chauffant le plus. Les résultats sont donc en retrait, tellement qu’un dissipateur à quatre caloducs en simple tour en 120 mm obtient de meilleurs résultats.

Par ailleurs, dès que l’on monte le ventirad sur un processeur au die monolithique, comme le 13600K, c’est le jour et là nuit. Dans ces conditions, le dissipateur montre son plein potentiel et surclasse tous ses rivaux, même le NH-U12A chromax.black est mis en difficulté. D’autant que le format double tour de ce modèle permet d’offrir un ratio températures/bruit intéressant à bas régime.

Finalement, on évitera seulement de seulement de faire fonctionner la ventilation à haut régime. On l’a vu, ce n’est pas le plus silencieux des dissipateurs dans ces conditions. Heureusement, à basse vitesse il est inaudible ou presque !

55 € pour ce modèle :

[affilizz-publication id= »d4uffuu40″]

Actuellement, difficile de dire combien coûte l’AK620 dans cette version Digital puisque DeepCool ne nous a pas communiqué le montage de la facture. Par ailleurs, on peut légitiment supposer que le montant sera supérieur aux 80 € demandés pour les versions Zero Dark ou blanche, mais la question reste entière : de combien ?

DeepCool AK620 Digital :

On aime :

• La finition soignée, surtout en noir intégral
• La présence d’un petit afficheur numérique, un petit gadget qui fait plaisir
• La partie accessoire complète avec tournevis fourni
• Le montage simple à réaliser
• Le mécanisme de montage discret : noir intégral
• L’espace disponible pour la RAM : 42-43 mm
• Les températures maîtrisées sur CPU Intel
• Son silence à basse vitesse

On a moins aimé :

• Les températures mauvaises sur Ryzen 7000
• Les nuisances sonores à haute vitesse

Finalement, cet AK620 Digital nous force à sortir le double award Or/Bronze… En réalité, la conclusion dépendra du processeur sur lequel vous allez le monter. Si c’est sur de l’Intel, pas de problème, vous pouvez foncer, si c’est sur du Ryzen 7000, autant vous tourner vers un dissipateur simple tour comme un HX6250 par exemple. Sinon, la marque montre qu’elle sait faire du dissipateur avec une excellente finition et un montage simple d’autant que vous aurez une bonne marge pour la mémoire.

Un grand merci à DeepCool !
