Test : BIOSTAR B660 GTN

[nextpage title= »Introduction : »]

Il y a 6 mois nous testions la Z590I valkyrie de chez Biostar, une carte mère en demi-teinte, juste bonne pour un usage gaming / daily. Aujourd’hui nous testons sa descendante, la B660 GTN. Une carte mère d’entrée de gamme dans un format ITX qui semble être parfaite avec un CPU Alder lake non-k.

Nous nous retrouvons donc ici avec une carte mère de bonne facture vendue au prix de 170 euros chez Alternate. Cette gamme Racing représente le milieu de gamme de chez Biostar et ce modèle ITX semble être une bonne alternative aux grandes marques distribuées jusqu’à présent en France.

Nous en profitons aussi pour remercier Biostar de nous avoir offert l’opportunité de tester cette carte mère B660 GTN.

[nextpage title= »La Biostar B660 GTN : »]

Comme nous vous le disions dans l’introduction, c’est la seconde fois qu’une carte mère Biostar est testée chez nous. La Z590I VALKYRIE nous avait laissé un avis mitigé sur ce que la marque peut proposer. Une conception exemplaire mais des soucis du coté software.

Voyons si cette B660 GTN peut faire remonter la marque dans notre estime.

Le bundle :

Un petit tour par le bundle de cette Biostar B660 GTN pour voir si une surprise nous attend. On retrouve quelque chose d’assez modeste, câbles SATA, CD de drivers, support Wi-Fi et c’est tout. Ensuite viennent les « manuels », des dépliants pour la mise en place de la carte mère et du module Wi-Fi mais pas de doc technique. Il faudra aller la chercher sur le site de Biostar.

L’architecture :

Cette BIOSTAR B660 GTN est architecturée autour du nouveau chipset d’Intel, le B660. Cette carte mère embarque donc le nouveau socket Intel LGA 1700 ce qui nécessitera une mise a jour de votre système de refroidissement.

Le chipset B660 prend en charge le PCIe 4.0 mais le PCIe 5.0 est également de la partie sur les ligne CPU. Le PCIe 4.0 intégré à ce chipset B660 double la bande passante face au PCIe 3.0, et le PCIe 5.0 double la bande passante du PCIe 4.0. Pour le moment il n’y a pas de stockage ni de carte graphiques compatible PCIe 5.0 mais de solutions apparaissent comme le nouveau contrôleur Phison E26.

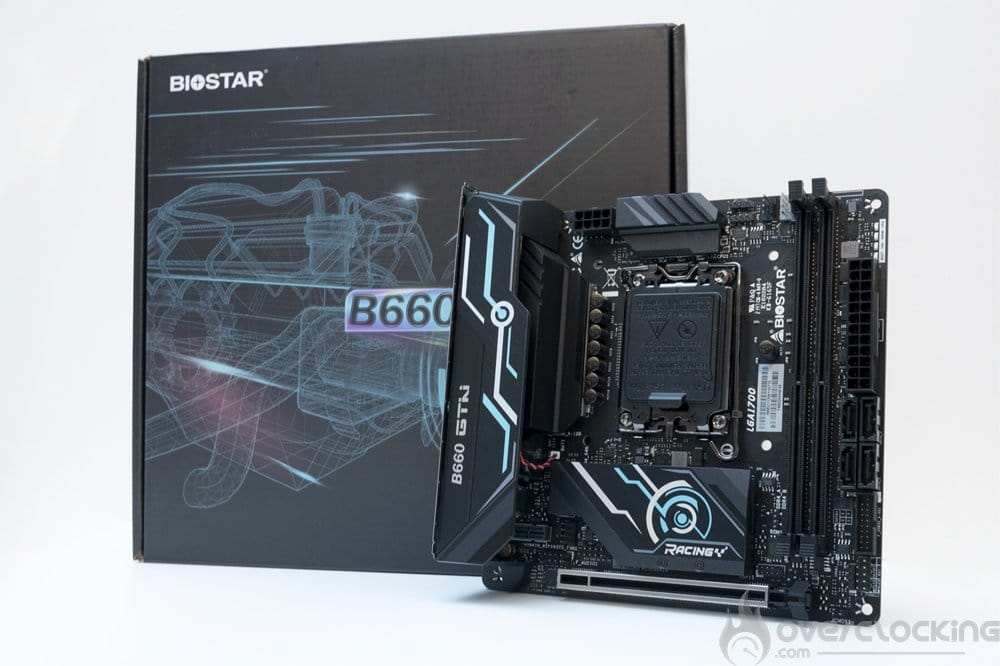

Les dimensions de la carte sont de 170 mm x 170 mm, ce qui correspond au format Mini-ITX. Les couleurs dominantes sur le PCB sont le noir et le bleu. Pas de RGB ici, ce qui n’est pas pour me déplaire.

Les différents radiateurs :

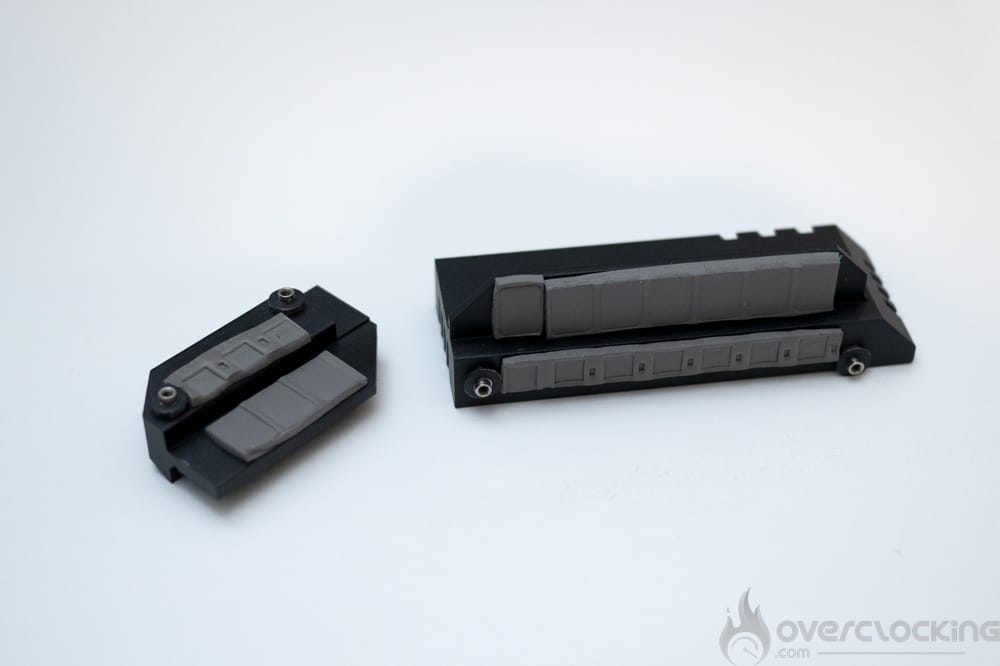

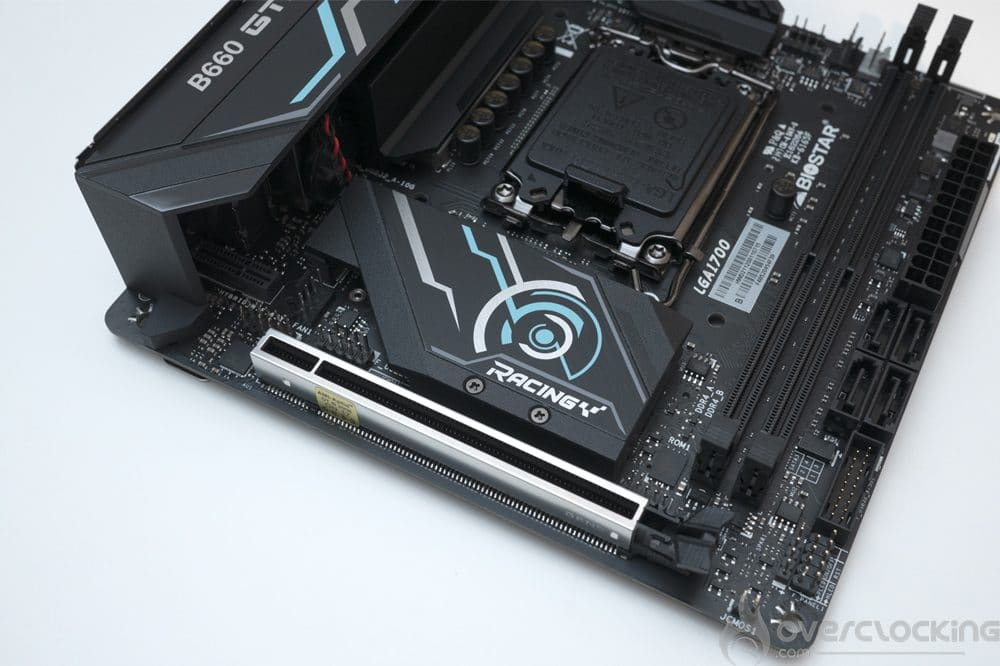

Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de trois. Tout d’abord, les radiateurs situés sur le dessus de la carte mère et qui recouvre les étages d’alimentation. Ces radiateurs ne disposent pas de caloduc. Ils sont très compacts, pas de ventilateur sur ce modèle.

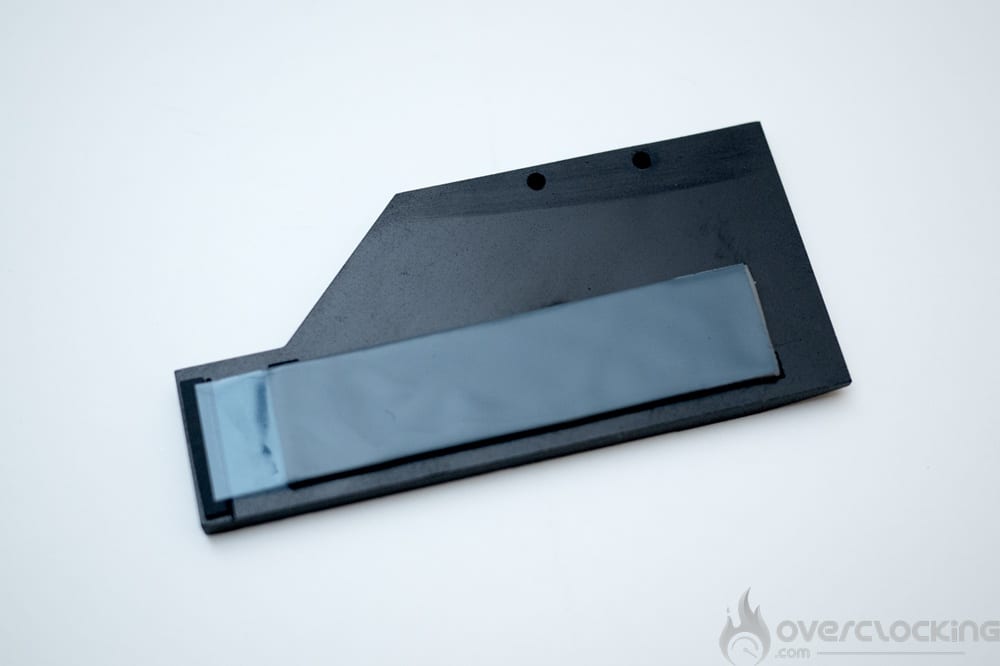

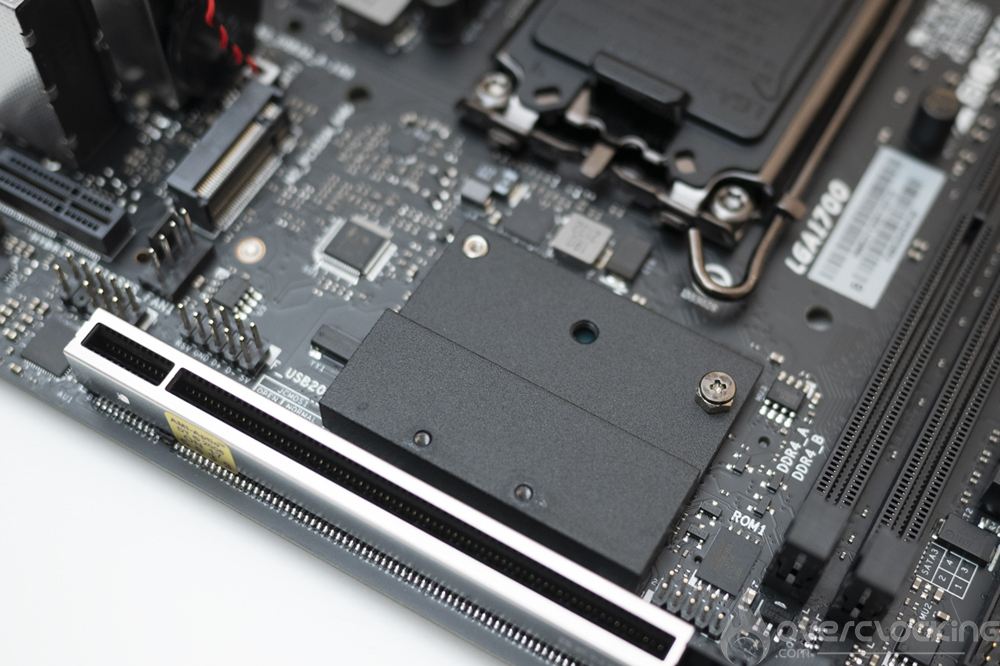

Le troisième recouvre le chipset et se compose en deux parties, un radiateur pour SSD M.2 passif et un second en dessous pour le chipset B660.

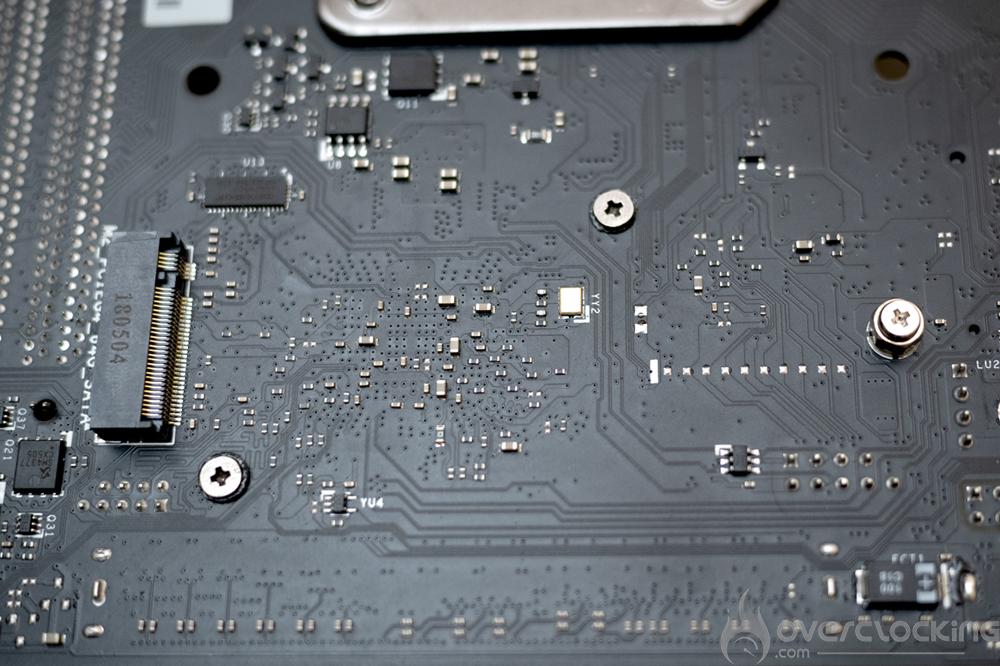

La carte peut donc accueillir deux SSD type M.2, l’un étant refroidit par le radiateur au dessus du chipset et l’autre se trouvant au dos de la carte mère sans dissipateur. La carte reprend donc une conception très proche de la Z590I VALKYRIE si ce n’est identique.

Le socket et PCIe :

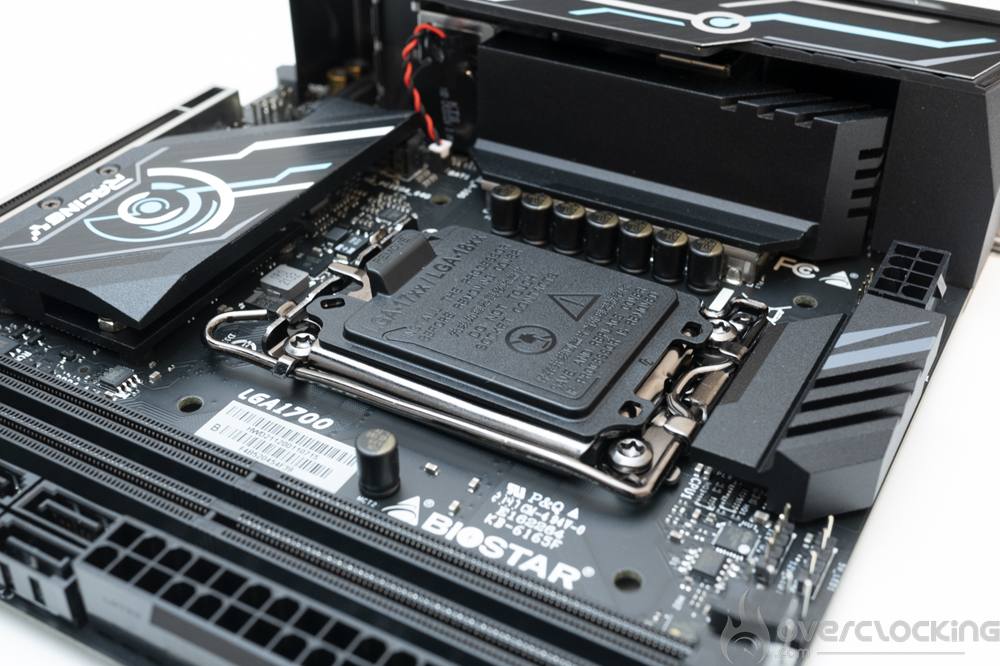

L’espace autour du socket est très chargé et n’est pas forcement adapté pour de l’overclocking sub-ambiant. Cette Valkyrie peut accueillir au maximum deux barrettes mémoires de DDR4. Elle supporte les kits mémoires en dual channel jusque 5000 MHz+ (OC) et pour une quantité maximale de 64 GB.

On retrouve un port PCIe 5.0 16x ainsi que les deux emplacements M.2, l’un en PCie x4 4.0 / x4 3.0 / Sata 6Gb/s et l’autre en PCIe x4 4.0.

Enfin, pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24-pins et d’un 8-pins à côté des étages d’alimentation.

[nextpage title= »Le PCB et les connectiques : »]

Les outils pour clocker :

Débutons avec les éléments insérés sur le PCB / IO shield et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils ne sont pas très nombreux sur ce modèle comparé à des modèles ATX mais plus varier que sur les autres modèles ITX en B660.

• Le Debug LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.
• Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut. Pas de bouton physique ici mais juste un JCMOS, et pas le mieux placé car impossible de venir brancher quoique ce soit si un GPU passe au dessus.

Le PCB :

En ce qui concerne l’étage d’alimentation, cette B660 GTN se base sur une alimentation en 10 phases.

Le premier contrôleur utilisé est un RAA229132. Les 9 phases CPU sont des Renesas ISL99360 de 60A. Et, une dernière phase est gérer par un FDPC 5030SG de chez OnSemi.

Pour information, la tension Ram maximale possible sur cette carte mère est de 2,2V. Ainsi, nous pourrons pousser nos kit de Samsung B-die à leur maximum si la carte mère le permet.

Les connectiques :

La façade arrière dispose des éléments suivants. Tout d’abord une prise Displayport, une prise HDMI 2.0 et ensuite la prise PS/2 pour clavier et souris.

Ensuite, au niveau des ports USB cette B660 GTN dispose de deux USB 2.0 et  de quatres USB 3.2 gen 2 type A. On en vient aux différentes sorties audio ainsi que le port réseau (2.5G RTL8125b). La partie audio est assurée par une puce Realtek ALC1220. Pour finir on a le droit a deux emplacement pour antennes Wi-Fi mais … pas de Wi-Fi sur cette carte mère en sortie de boite, il faudra acheter un module Wi-Fi à part !

[nextpage title= »Le BIOS »]

Le BIOS :

Nous avions déjà fait l’expérience d’un BIOS Biostar avec la Z590I VALKYRIE. Avec cette B660 GTN rien ne change.

Par défaut, le BIOS s’ouvre sur l’affichage simplifié. Une pression sur la touche F7 vous permet d’accéder à l’ensemble des paramètres. Le BIOS est plutôt facile à utiliser. La gestion des timings est également déroutante car certains sub timings ne portent pas des noms que l’on retrouve sur des bios Asus ou Msi par exemple.

Enfin n’oubliez pas d’activer le XMP de votre kit mémoire ! Vous avez bien sûr l’opportunité de modifier les timings et subtimings manuellement. N’hésitez pas à demander conseils sur notre forum et discord si vous rencontrez des soucis lors du paramétrage de votre bios.

Note pour les CPU non-k : le SA est bloqué sur ces CPU et ne peux donc pas dépasser 1 volt, il sera donc difficile d’utiliser des XMP entre 3200 et 3600 Mt/s avec ces CPU. Il est donc préférable d’opter pour de la mémoire Hynix DJR à haute fréquence et de passer en gear 2 à plus de 4400 Mt/s pour maximiser les performances en XMP.

Enfin, n’oubliez pas l’importance de sauvegarder vos paramètres afin de ne pas devoir à chaque fois encoder vos paramètres.

[nextpage title= »La configuration de tests : »]

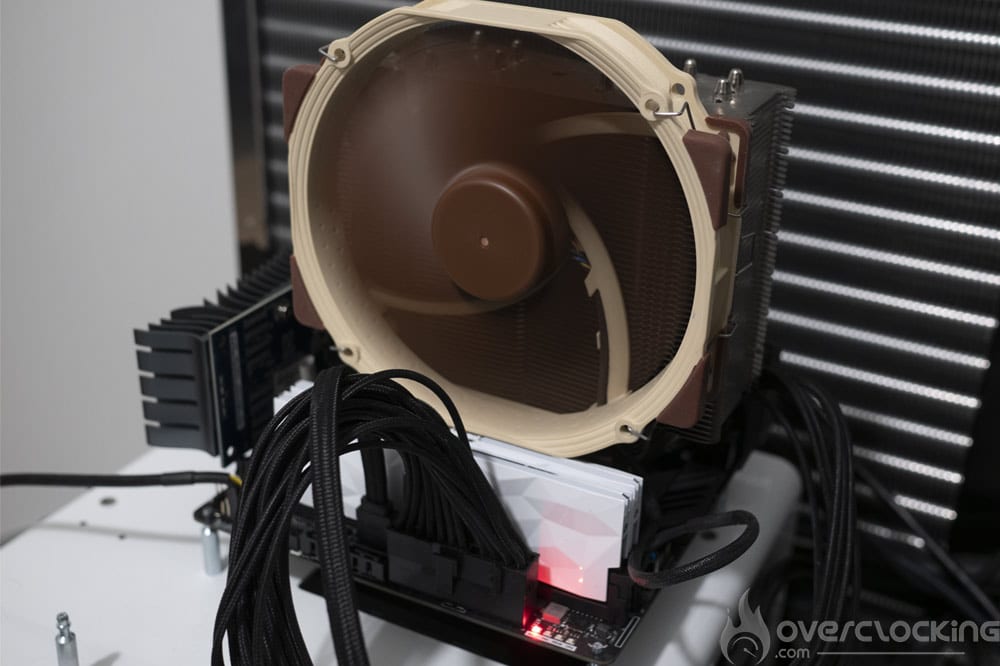

Voici la configuration qui sera utilisée pour le test :

• Carte mère : BIOSTAR B660 GTN (bios 5.24)
• Processeur : INTEL CORE I3 12100F
• Mémoire :  16 GB GALAX HOF OC LAB Tempest 5000C19
• Carte graphique : ASUS Geforce 210
• Système de refroidissement : NOCTUA NH-U14S
• SSD : PNY CS900 120Gb

• Alimentation : Be Quiet ! Dark Power Pro 12 1200W
• Système d’exploitation : Windows 11 64 bits (version 21H2)
• Écran : MSI Summit MS321UP

[nextpage title= »L’overclocking CPU : »]

Avant de débuter, il est nécessaire d’avoir un ou plusieurs scores de référence avec notre i3-12100F aux fréquences stock, c’est-à-dire, sans avoir réalisé aucune modification si ce n’est, avoir activé le profil XMP dans le cas d’un processeur Intel. Dans mon cas le profil XMP de mon kit mémoire était trop élevé pour cette plateforme. J’ai donc décidé d’appliquer un profil XMP d’un kit courant.

Il est aussi très important d’avoir à portée de main une feuille ou tableur. Qui va vous permettre de noter tous les tests que vous allez réaliser ainsi que les résultats ou échecs.

Scores de référence :

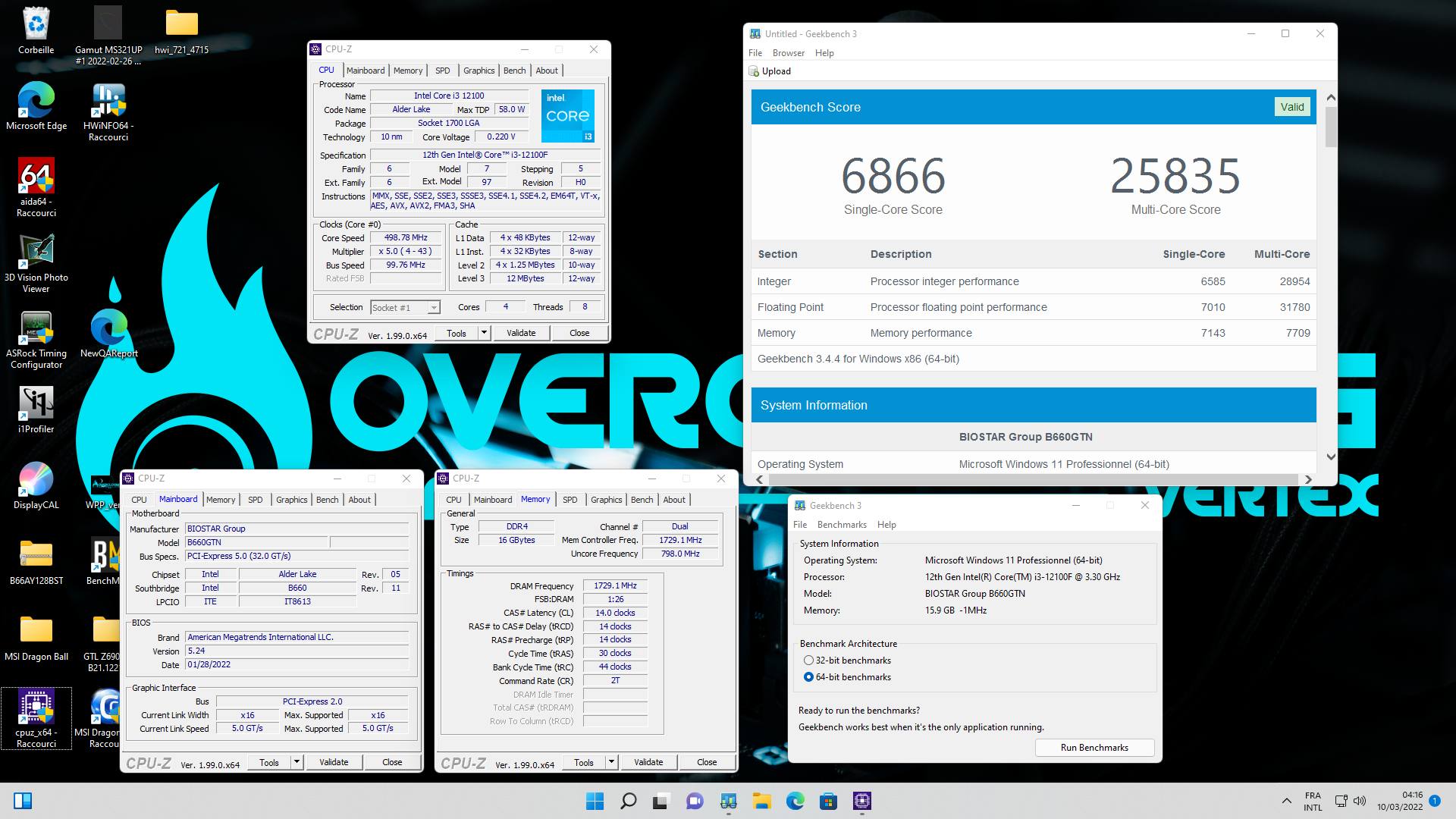

Débutons donc par relever le résultat sous Cinebench R15 et R20 en prenant soin de noter aussi la tension (vcore), la température max lors du benchs, la consommation ainsi que bien entendu, le score obtenu. Durant le benchmark, la fenêtre de HWinfo est ouverte ce qui a une légère incidence négative sur le score.

Overclocking sous air en étapes :

Le CPU étant un CPU non-k il est impossible de l’overclocker sur cette carte mère. Nous ferons donc l’impasse sur ce point. Seul les scores à stock seront présentés.

Petit point négatif, le BCLK est inférieur à 100Mhz et il est impossible de le régler, le CPU tourne donc à 20Mhz de moins que sa fréquence de base. C’est un problème connu de toutes les cartes mère sans générateur BCLK externe.

Concernant les vrm, un test avec le 12900KF a été effectué, après 2min de r23 à stock les vrm sont montés à 78°C. Il est donc peu envisageable de mettre un CPU supérieur au i5 12600K sur cette carte mère. Nous recommandons d’ailleurs le i5 12400f qui sera le partenaire parfait pour cette B660 GTN.

[nextpage title= »L’overclocking mémoire : »]

La Biostar B660 GTN ne se présente pas comme une carte mère dédiée à l’overclocking mémoire mais s’en sort plutôt bien. Pour tester ses capacités, nous avons utilisé un kit mémoire GALAX HOF OC Lab Tempest D4-5000.

Tout les tests mémoires ont été réalisés avec une fréquence CPU à stock.

Test sur aida64 :

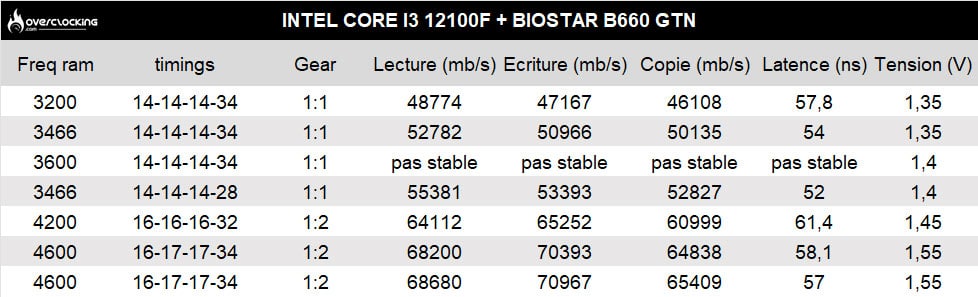

Pour commencer, sur aida 64 nous avons réussi à atteindre un fréquence de 3466 en Gear 1 et 4600 Mt/s en Gear 2 benchable. Le passage de Gear 1 à Gear 2 engendre un grosse perte en latence qui ne peut malheureusement pas être rattrapée avec un grosse augmentation de fréquence.

Test sur Geekbench 3 :

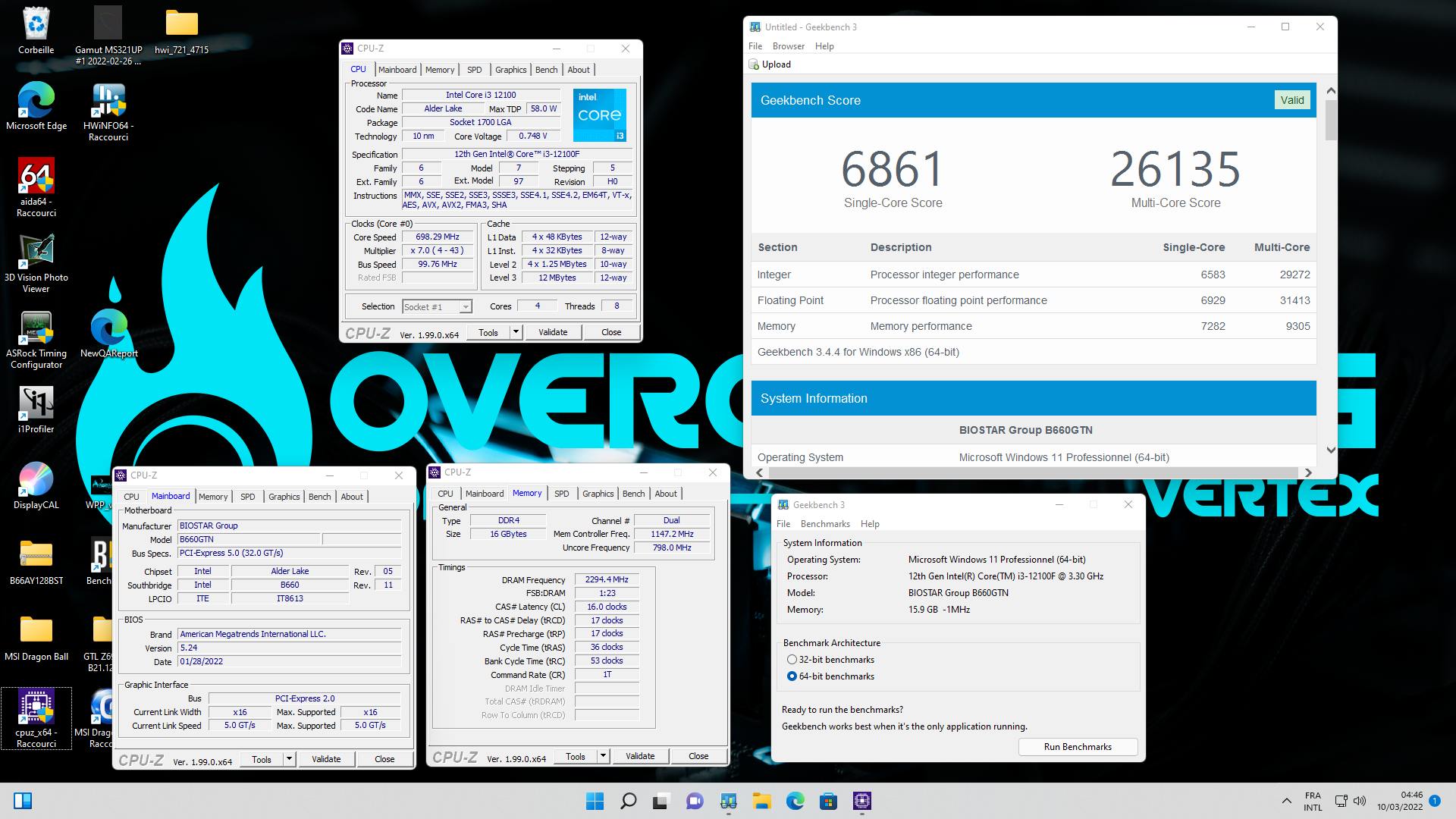

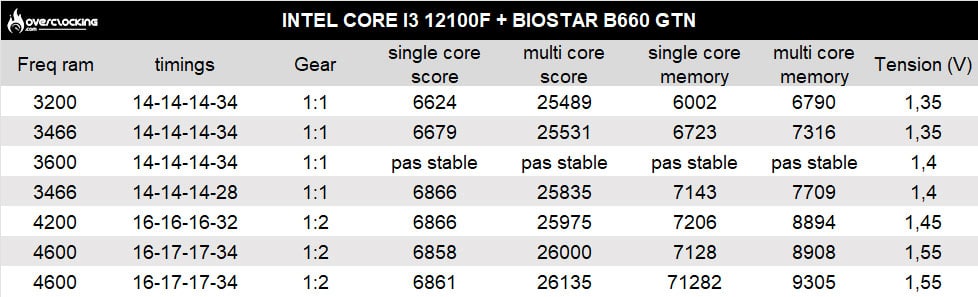

En parallèle, nous avons réalisé des benchmarks sur Geekbench 3. Cela se passe très bien en Gear 1 jusqu’a 3466, puis en Gear 2 jusqu’à 4600. Ici le Gear 2 octroie un gain de performance significatif que ce soit sur le CPU ou sur la mémoire.

Je recommanderais donc avec cette B660 GTN un kit équipé de puces samsung B-die pour profiter du Gear 1 ou un kit équipé de puces Hynix DJR pour le Gear 2.

Voici donc les meilleur score Geekbench 3 obtenu avec cette carte mère en Gear 1 et Gear 2.

[nextpage title= »Conclusion : »]

Cette Biostar B660 GTN semble être une parfaite candidate à tout PC ITX combiné à un CPU non-K. Elle offre de très bonnes performances pour jouer sans se ruiner dans un format compact.

Comme vous avez pu le constater dans nos tests, la carte se comporte bien en overclocking mémoire. Mais ses faibles vrm ne lui permettent pas d’aller vers des CPU haut de gamme équipé de E-core. Elle sera une bonne partenaire pour un i5 12400F.

Conclusion :

Cette B660 GTN nous aura fait oublier la Z590I Valkyrie n’était pas à la hauteur de ce qu’elle pouvais proposer. Ici nous avons un solution complète et élégante pour une configuration de jeux à bas cout dans un format SFF.

Biostar B660 GTN

On a aimé :

• Le format Mini-ITX
• Les performances global : processeur, mémoire et SSD
• L’overclocking mémoire
• Le PCB de qualité
• Un BIOS facile à utiliser
• Le debug led
• Le prix

On aurait aimé :

• Plus de prises ventilateurs
• Des VRM pouvant tenir un 12900K

Après une Z590I Valkyrie en demi teinte, Biostar revient avec un modèle ITX pour CPU Alder lake qui se montre à la hauteur de son tarif. L’overclocking mémoire est bon et le PCB est de grande qualité. Cette B660 GTN est l’allié parfaite pour une configuration SFF sur base de cpu non-k tel que le i5 12400F.
