Test : GALAX HOF OC Lab Tempest D4-5000C19

[nextpage title= »Introduction »]

Tout passionné de hardware connait la marque GALAX pour ces GPU HOF OC Lab. Mais GALAX, c’est aussi des kits de RAM avec des potentiels d’overclocking tout aussi excellents. Notre dernier test de l’un de ces kit remonte à février 2020 et autant dire que la marque n’a pas chômé sur sa gamme DDR4 avec les kits Elite et aujourd’hui le kit Tempest dont on vous parlait dans cette brève. Ce kit GLAX HOF OC Lab Tempest est le fleuron de la marque en DDR4 et tourne la page sur celle-ci qui nous aura accompagné depuis 2014. Un kit qui rappelons-le, est disponible à seulement 100 exemplaires dans le monde.

Aujourd’hui, nous allons tester ce kit dont l’XMP culmine à 5000 CL19-28-28-48 pour 1,6V. Autant dire qu’il vous faudra un bon CPU et une bonne carte mère pour espérer le faire tourner.

Comme ce n’est pas CornerJack qui teste ce kit, je ne pourrais pas le comparer aux autres kits précédemment testés. Les tests seront toutefois réalisés sur une Maximus XIII APEX couplé à un i9 11900k.

N’hésitez pas à nous poser vos questions si vous rencontrez des soucis de paramétrage soit en commentaire soit sur nos réseaux sociaux. Vous pouvez aussi rejoindre notre communauté sur le discord.

[nextpage title= »GALAX HOF OC Lab Tempest « ]

Description du packaging :

L’emballage est très réussi, le kit arrive dans un boîte en carton blanche. À l’intérieur, nous savons tout de suite que nous ne sommes pas sur un kit de RAM comme les autres. Les deux barrettes sont mises en évidence à travers une vitre avec au premier plan la plaque indiquant le numéro de ce kit. Numéro 69 sur 100 ici.

Dans la boîte, nous retrouvons donc les deux barrettes de 8 Go chacune, ainsi que la plaque d’identification.

Gros plan sur ce kit Galax DDR4 ultime

Comme nous pouvons le voir, ce kit a un air de famille avec les dernières HOF OC Lab Elite de part sa taille et ses motifs géométriques. Mais ici, nous avons le droit à du relief et un design très inspiré des backplates de RTX 3000 de la série HOF OC Lab de la marque.

Coté refroidissement, nous sommes sur un système entièrement en aluminium fixé avec deux vis et dont le contact avec les puces est assuré par des pads thermiques.

Pour finir sur le plan physique de ce kit, nous sommes sur un PCB noir 10 couches de type A2. Les puces utilisées sont des Samsung Bdie, triées sur le volet pour garantir les meilleures capacités d’overclocking que l’on puisse espérer.

Pour rappel, ce kit de RAM est disponible au prix de 503,31 € (399$ + 39$ de transport + 96 € de douane).

[nextpage title= »Comment identifier son kit mémoire »]

Les caractéristiques de base :

Vous allez me dire que c’est assez facile puisqu’il suffit de regarder les références annoncées par le constructeur. Oui, mais ce n’est pas suffisant, surtout si vous comptez l’overclocker ! Certaines informations sont données par le constructeur, mais il faudra fouiller voire démonter pour connaître les autres.

On retrouve sur les deux faces du dissipateur le logo GALAX avec en dessous l’inscription « HOF OC Lab ». Sur l’un des faces on retrouve une étiquette reprenant les caractéristiques techniques de notre exemplaire. C’est cela que nous allons regarder en détails afin de décrypter les différentes informations disponibles.

Par exemple, dans le cas de notre exemplaire du jour, voilà les informations que nous connaissons déjà :

• La marque : GALAX
• Le modèle : HOF OC Lab Tempest DDR4-5000 Limited Edition
• La capacité : 2 x 8 GB
• La fréquence : 5000 Mt/s
• Les timings : 19-28-28-48

• La tension : 1.6 volt
• Révision : –

Afin de se faire une idée du potentiel d’overclocking de votre kit, ces informations sont insuffisantes et il va falloir aller plus loin. En effet, il est aussi très important de connaître la révision du PCB ainsi que le modèle des puces qui équipent votre kit mémoire. En fonction de ces informations, les performances du kit en overclocking seront bien différentes.

Pour trouver ces renseignements, il existe deux manières distinctes : la première consiste à démonter les radiateurs de votre kit afin de visualiser le PCB. Vous pourrez ainsi voir le PCB et la référence des puces. La seconde solution est d’utiliser le logiciel Taiphoon Burner (lien pour le télécharger).

Dans le cas de notre Kit GALAX, nous savons déjà que nous avons affaire à des puces Samsung B-die sur un PCB A2 de 10 couches.

Voici d’ailleurs ce que nous indique ledit logiciel. Si vous avez des doutes sur la façon d’activer le XMP au sein du bios, passez à la page suivante ou jetez un œil à notre article sur Vonguru.

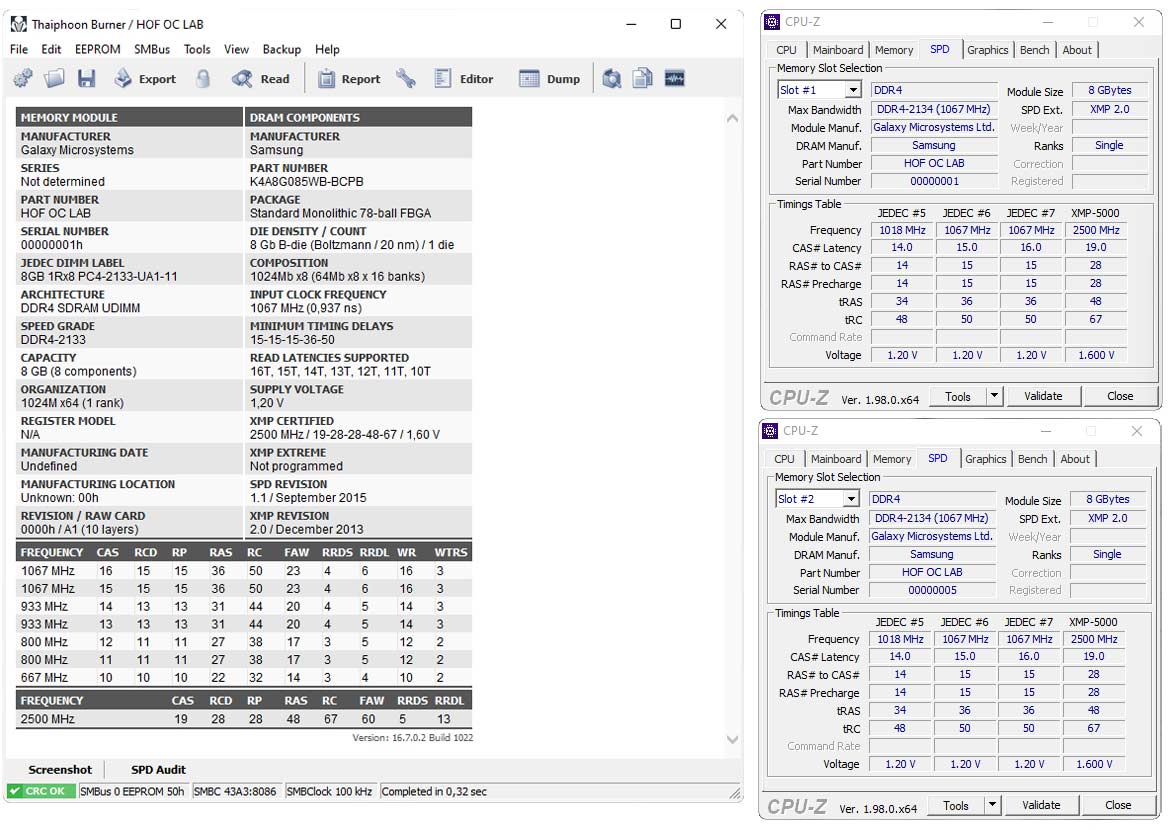

Thaiphoon Burner nous apprend qu’il s’agit de puces B-die de la marque Samsung et que les puces sont regroupées sur une seule face sur un PCB A1. Comme on peut le voir, Taiphoon burner ne donne pas la bonne information concernant le PCB. Celui-ci étant un PCB A2 en réalité.

Sur CPU Z, nous avons le droit à d’autres informations. Le type de puces (Samsung) mais aussi les numéros de série du kit 00000001 et 00000005, ce qui signifie que ce kit possède le premier stick à avoir été flashé chez GALAX mais aussi le cinquième.

Pour info, il existe des puces de différentes marques (Samsung, Micron, …) et avec des révisions également différentes (B-die, D-die, E-die…).

Le PCB de notre kit mémoire :

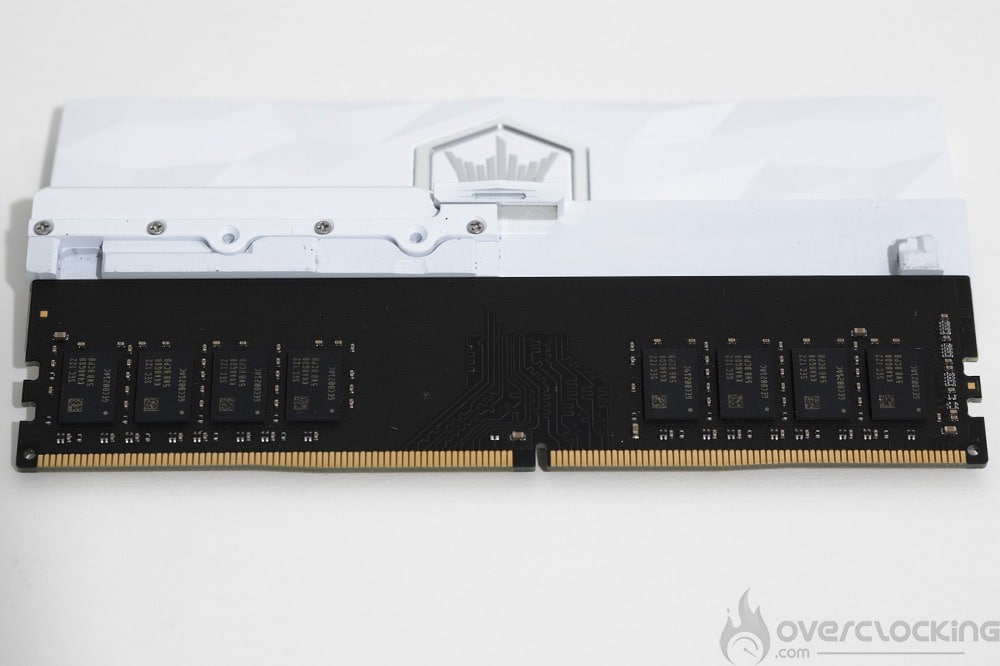

Nous allons démonter les dissipateurs afin de pouvoir observer le PCB ainsi qu’identifier les puces. Attention, il s’agit de prendre ses précautions afin de ne pas détacher accidentellement des puces du PCB ! La meilleure technique consiste à chauffer le radiateur avec un sèche cheveux avant de faire délicatement levier.

À l’heure actuelle, pour les kits DDR4, on peut retrouver trois PCB différents qui se distinguent par l’emplacement des puces mémoires. On retrouve des versions « A0 », « A1 » et « A2 ». Voici une photo proposée par LuckyNoob qui permet de visualiser facilement les différences.

Notre kit bénéficie donc d’un PCB A2 avec des puces Samsung Bdie. C’est bien ce type de kit que nous recherchions afin de juger, en plus de ses performances, de ses capacités d’overclocking sur le chipset Z590 combiné à un i9-11900K.

[nextpage title= »L’importance du profil XMP »]

Paramétrage au sein du bios :

On ne le dira jamais assez, mais les paramètres de votre kit mémoire ne se règlent pas automatiquement après l’avoir installé. Si c’est le cas pour votre processeur, il n’en est rien pour votre kit mémoire et un passage par le BIOS sera obligatoire ! Vous pourrez ainsi le configurer manuellement, en choisissant la bonne fréquence, les timings ainsi que la tension correspondant à votre kit. Pour plus de facilité, nous vous conseillons d’activer le mode XMP (Intel) ou DOCP (AMD) dans « AI Overclock Tuner » afin de le paramétrer automatiquement.

Sans cela, vos performances seront impactées dans tous les domaines et vous vous retrouverez avec un kit ne dépassant pas la fréquence de 2666 MHz. Pour la plateforme AMD, vous pouvez opter pour 1800 MHz sans aucun souci pour la fréquence FCLK.

Les BIOS Asus, que ce soit sur l’APEX ou sur la Crosshair VIII Dark Hero, bénéficient de profils RAMS. Ils sont de bonnes bases pour overclocker votre kit mémoire. Nous les utiliserons dans un premier temps lors de nos tests en overclocking. Notre kit est à présent paramétré au sein du bios et fonctionnera avec les caractéristiques du fabricant.
Encore des questions sur l’installation et le paramétrage ? Alors, allez jeter un œil ici à notre article/vidéo explicatif sur Vonguru.

Petite astuce si le chiffre de votre timing « CAS Latency (CL) » est impair, il faut désactiver l’option Gear Mode. Si vous ne la trouvez pas, vous pouvez passer par le mode recherche du bios et ainsi trouver directement l’option que vous recherchez. Si vous ne réalisez pas cette opération, un kit disposant d’un timing de 19 passera à 16 par exemple sur votre configuration AMD.

[nextpage title= »Test sur la configuration Intel »]

Avant de nous attaquer à l’overclocking de ce kit, nous allons déjà voir ce que son profil XMP a à nous offrir. Pour le tester, nous allons réaliser des tests sur une plateforme Intel Rocket Lake.

La configuration de test

• Carte mère : Asus Maximus XIII APEX (Bios 1202)
• Processeur : Intel i9 11900K à 5 GHz (50×100 MHz) 1.45 volt
• Mémoire : 16 GB GALAX HOF OC Lab Tempest 5000 Mt/s 19-28-28-48
• Système de refroidissement : Watercool Heatkiller IV + MO-RA3 420
• Alimentation : Be quiet Dark Power Pro 12 1200W
• Système d’exploitation : Windows 11 64 bits
• Écran : AOC AGON AG271QX

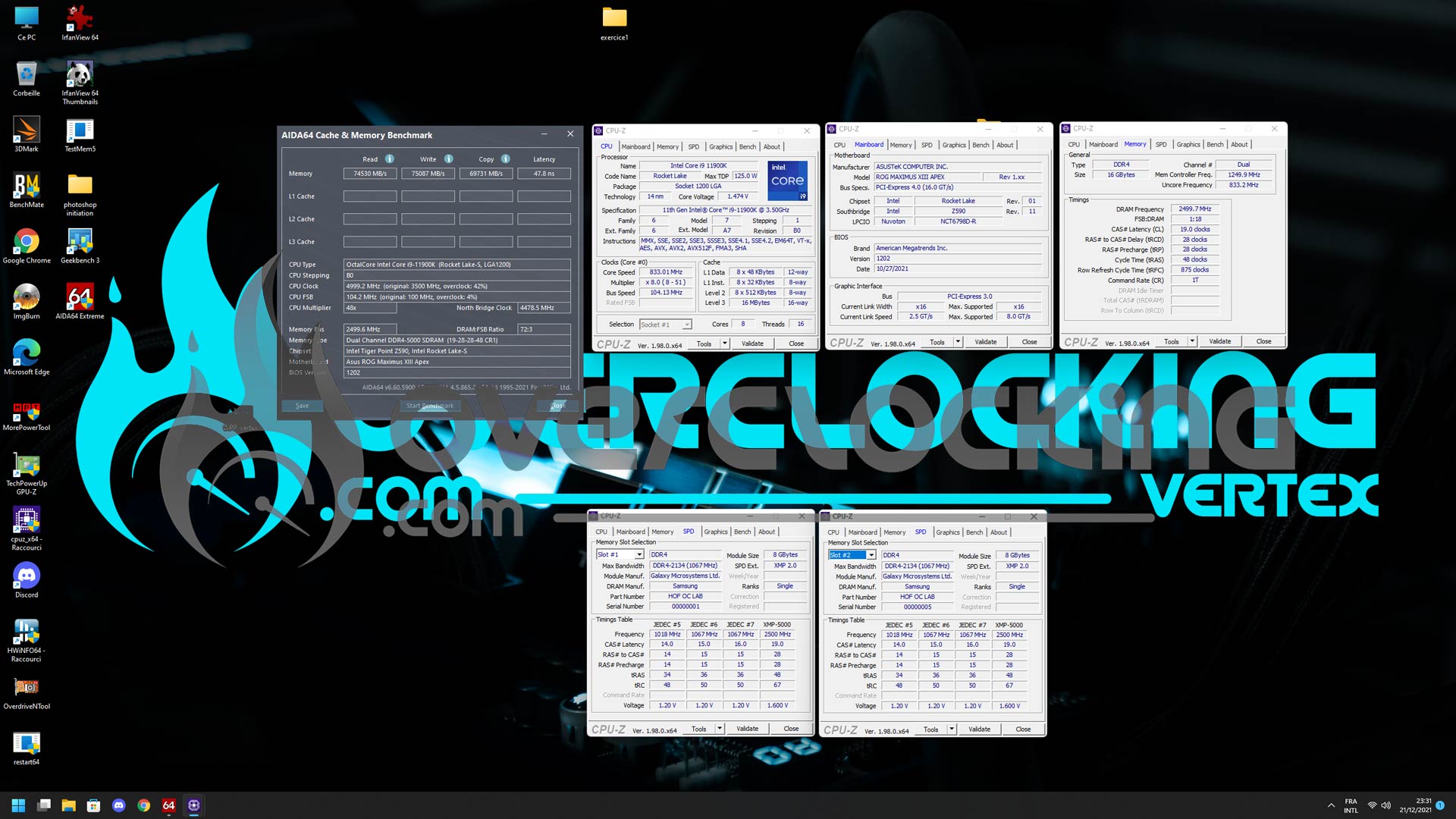

Aida 64 :

Il s’agit d’un logiciel capable de vous fournir de nombreuses informations à propos de votre configuration mais qui à surtout la particularité de disposer d’un benchmark mémoire. Celui-ci va calculer la vitesse de lecture, d’écriture, de copie ainsi que la latence de votre kit mémoire. Il est très souvent utilisé notamment pour comparer des kits mémoires entre eux. C’est un excellent outil si vous voulez comparer les performances de votre kit mémoire avec ceux que nous avons déjà eu l’occasion de tester.
La version utilisée pour les tests est la 6.60.5900, dernière en date.

Avant de commencer je tiens à souligner que mon CPU ou ma carte mère ne permettais pas de tenir cette XMP de façon stable. Pour Aida la tension à du être monté à 1,65V. Il faudra certainement baisser la fréquence à 4800 Mt/s pour le rendre stable.

Commençons avec le débit en lecture. Ici, notre exemplaire du jour atteint un débit de 74.53 Go/s. Ce qui est le plus gros débit jamais vu à ce jour pour un kit DDR4 avec puces Samsung B-die.

Les choses ne sont pas en reste en écriture puisque notre sample du jour culmine à 74.087 Go/s. Tout comme en lecture, nous n’avons jamais atteint de tel débit en écriture.

Pour en finir avec les débits, le copie baisse à 69,731 Go/s mais reste tout de même au maximum de ce que l’on a pu voir jusqu’à maintenant pour un XMP.

Du côté de la latence, les CAS Latencies (plus de détails ici) jouent énormément, mais la fréquence aussi, comme expliqué dans notre article sur les CAS Latencies. Ici notre kit mémoire arrive à descendre à 47.4 ns ce qui est excellent sur une plateforme Rocket lake.

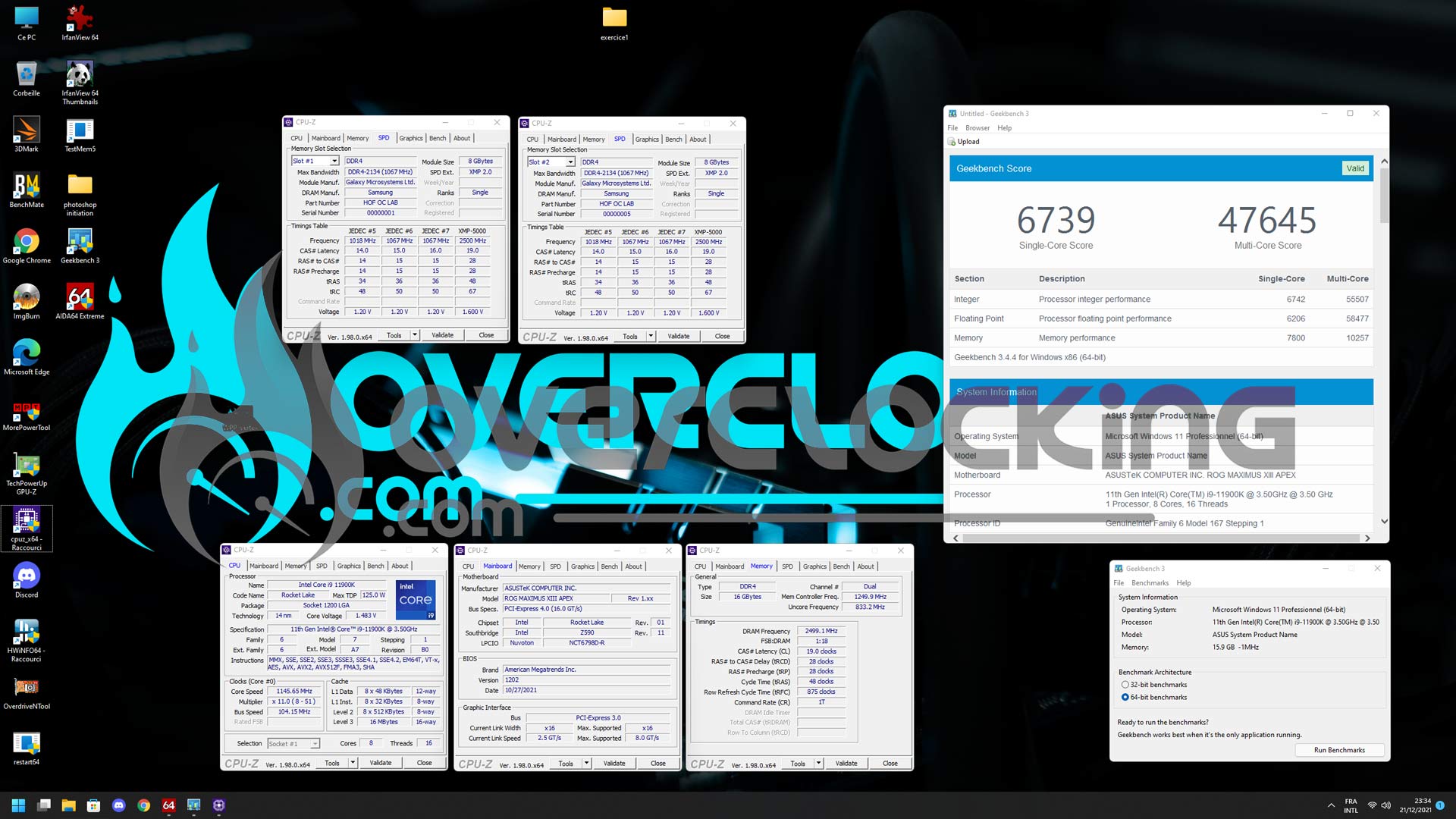

Geekbench 3.4.4 :

Il s’agit d’un benchmark disponible en plusieurs révisions, il s’agit de l’étalon en ce qui concerne les performances mémoires. Il permet d’obtenir deux scores : l’un en single et l’autre en multi. En utilisant ce benchmark, nous allons nous focaliser sur les performances obtenues sur le score dit « Memory Multi-Core » qui permet de différencier les performances mémoires. Mais aussi sur le « Multi-Core Score » qui ne scale pas toujours avec le « Memory Multi-Core ».
La version utilisée pour les tests est la 3.4.4.

[nextpage title= »Overclocking sur l’APEX M13 Z590″]

Avant de commencer, nous allons passer en revue la configuration qui aura droit à des changements de bios pour maximiser les performances et capacités d’overclocking.

La configuration de test

• Carte mère : Asus Maximus XIII APEX (Bios 0903 et Bios 0070)
• Processeur : Intel i9 11900K
• Mémoire : 16 GB GALAX HOF OC Lab Tempest 5000 Mt/s 19-28-28-48
• Système de refroidissement : Watercool Heatkiller IV + MO-RA3 420
• Alimentation : Be quiet Dark Power Pro 12 1200W
• Système d’exploitation : Windows 10 64 bits et Windows 7 64 bits
• Écran : AOC AGON AG271QX

Overclocking sur geekbench 3

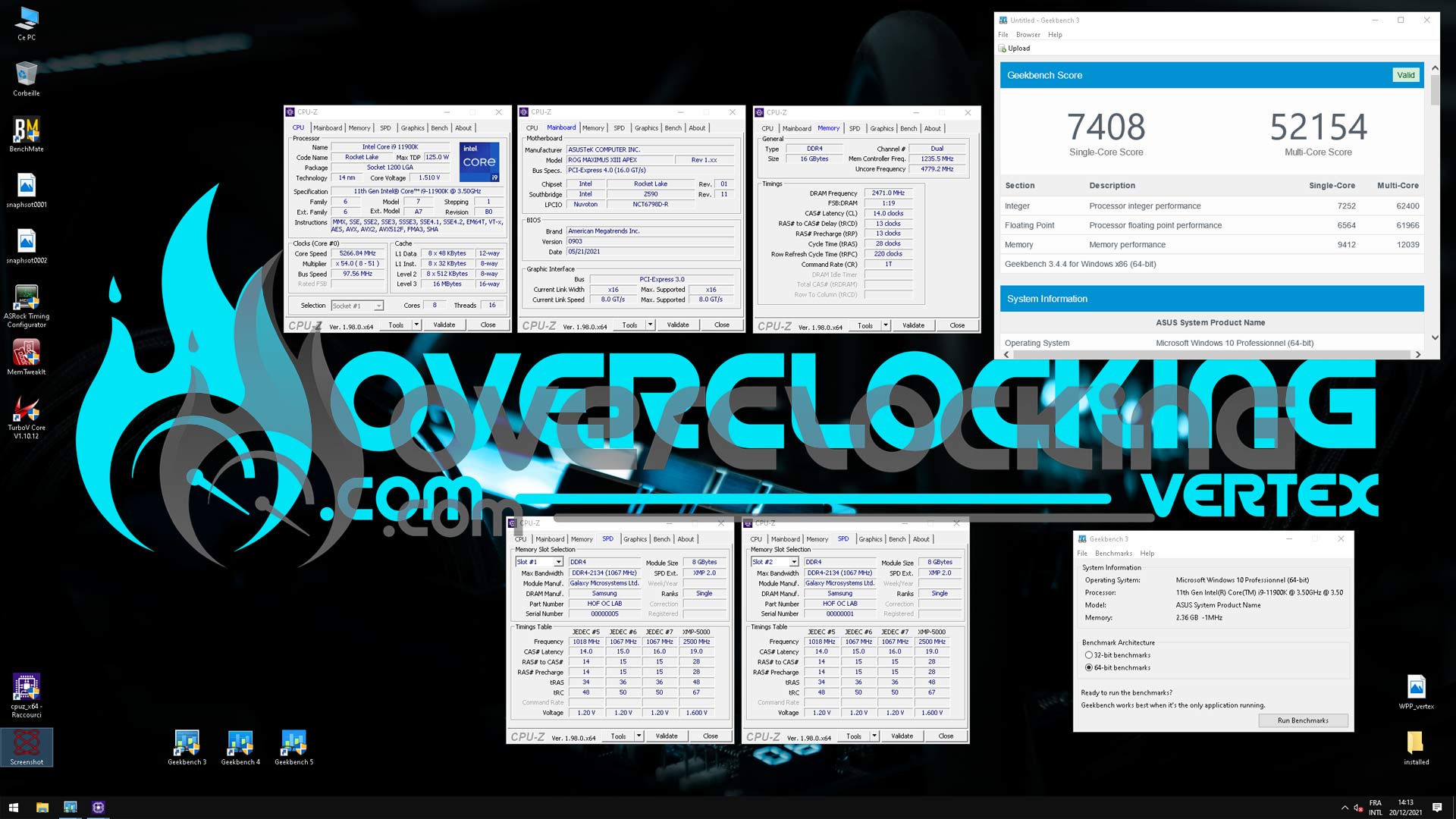

On commence avec Geekbench 3, qui nous aura donner beaucoup de fil à retordre. Pour passer ce benchmark à de hautes fréquences en C14 ou C15, il aura fallu boot à 4800 C15 puis remonter la fréquence au bclk et baisser les timings sous OS. Tout cela à cause du CPU utilisé qui n’avait pas un IMC assez bon. Je tiens à remercier Darkgregor pour l’aide apporter sur ce soucis.

Comme on peut le voir, les performances sont de hautes volées avec plus de 12000 points mémoire et un score global dépassant les 52000. Je trouve néanmoins dommage de ne pas avoir pu pousser le kit à plus de 5000C14 comme nous avons pu le voir sur des plateformes identique (APEX + 11900k + Tempest).

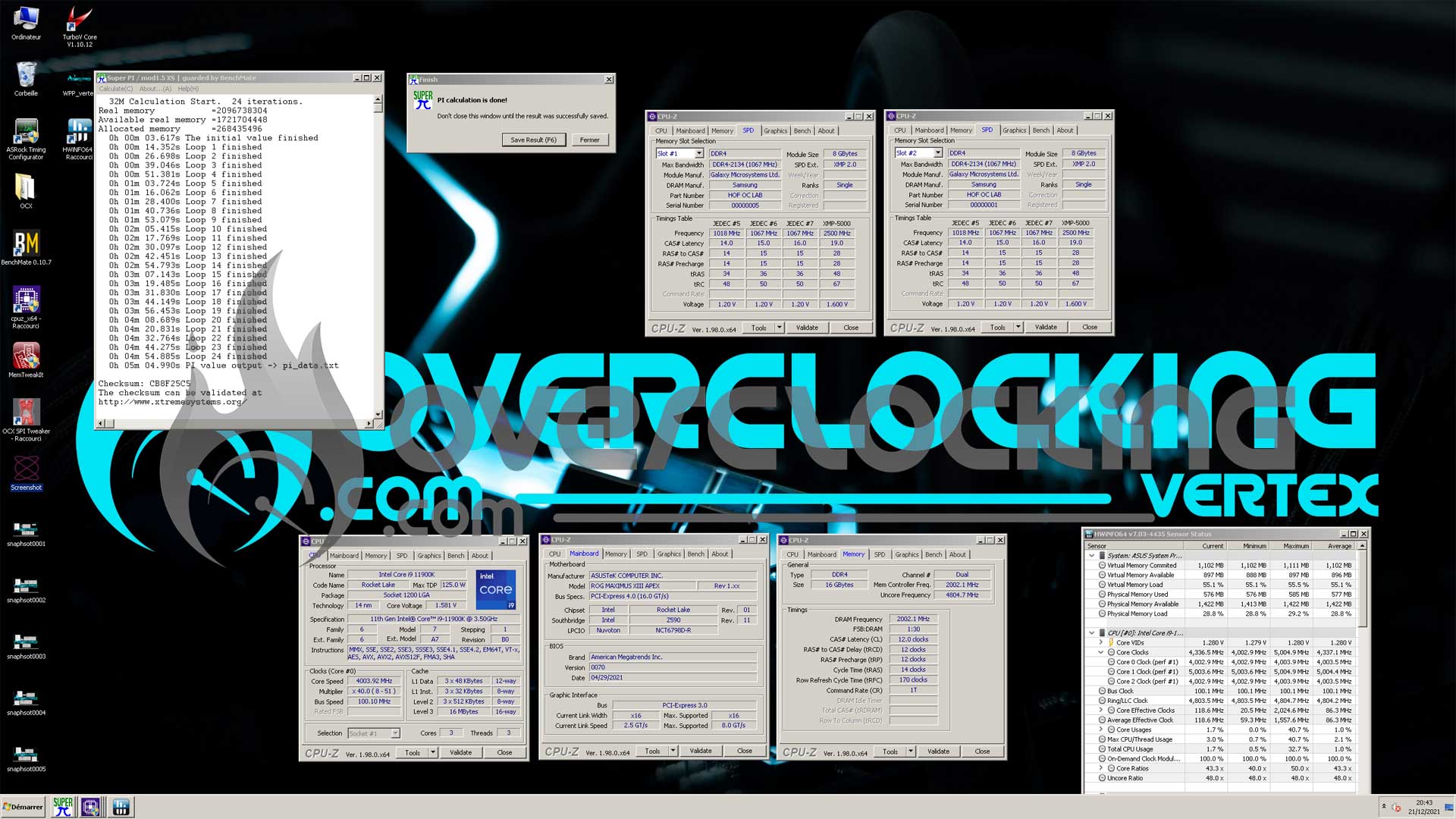

Overclocking sur SuperPI

Pour en finir avec l’overclocking de ce kit, nous allons parler de l’un des plus vieux benchmark qui existe. Superpi est un benchmark qui permet de calculer le nombre π avec plusieurs centaines de milliers de chiffres après la virgule. Dans notre cas, nous allons nous focaliser sur SuperPI 32. Un benchmark en ce moment utilisé pour une compétition avec une limite sur le CPU à 5006 mHz.

Comme on peut le voir (pour les connaisseurs), le kit fait sans mal du 4000c12 en gear 1 sur ce CPU. Avec seulement 5min4s990, on se retrouve avec de très bonnes performances qui pourraient être décuplées sous azote liquide. Je reviendrais d’ailleurs sur ce benchmark pour voir à combien ce kit peut monter en gear 1 sur Alderlake.

[nextpage title= »Le mot de la fin »]

GALAX frappe fort avec ce kit RAM excellent en overclocking. Sa rareté fait de lui un incontournable pour avoir LE kit DDR4 qui marque la fin d’une génération. Bien que la plateforme utilisée n’ait pas permis d’en tirer son maximum, il n’en reste pas moins le meilleur m’ayant passé entre les mains. Ce kit GALAX HOF OC Lab Tempest cadencé à 5000 Mt/s 19-28-28-48 pour 1,6v ne nous aura donc pas laissé indifférent. Avec l’xmp, il reste au dessus du lot par ses performances fulgurantes. Mais c’est une fois overclocker que celui-ci montre son plein potentiel. Nous sommes parvenu à atteindre 4950C14.

Niveau design, la petite touche HOF OC Lab des RTX 3000 ne laisse pas indifférent. Ce kit RAM se marie parfaitement avec ces cartes graphiques. Mais pour se faire, il vous faudra débourser 500 € pour l’obtenir.

GALAX HOF OC Lab Tempest D4-5000 :

On a aimé :

• L’exclusivité d’avoir un numéro unique sur seulement 100 exemplaires.
• La qualité de finition des modules mémoires
• La qualité du packaging
• Les performances générales que ce soit sur Intel en XMP
• L’énorme potentiel énorme d’overclocking sur le chipset Z590
• La garantie à vie

On aurait aimé :

• Difficile à dire…

Il s’agit la de mon premier coup de cœur, et quoi de mieux qu’un produit GALAX pour première fois ? Avec son XMP robuste à 5000C19 difficile de faire mieux. Pour ce qui est de l’overclocking, on fait difficilement mieux. Ensuite le design ne laisse pas indifférent. Et pour finir, le fait que ce kit soit en série limitée et arrive avec sa petite plaque qui lui donne ce coté rare que l’on veut tant avoir. Bref, si vous avez le budget, le CPU et la carte mère adéquat, foncez !
