[OMF] MSI Z97 MPOWER MAX AC

9

LE PCB

MSI Z97 Mpower Max ac8

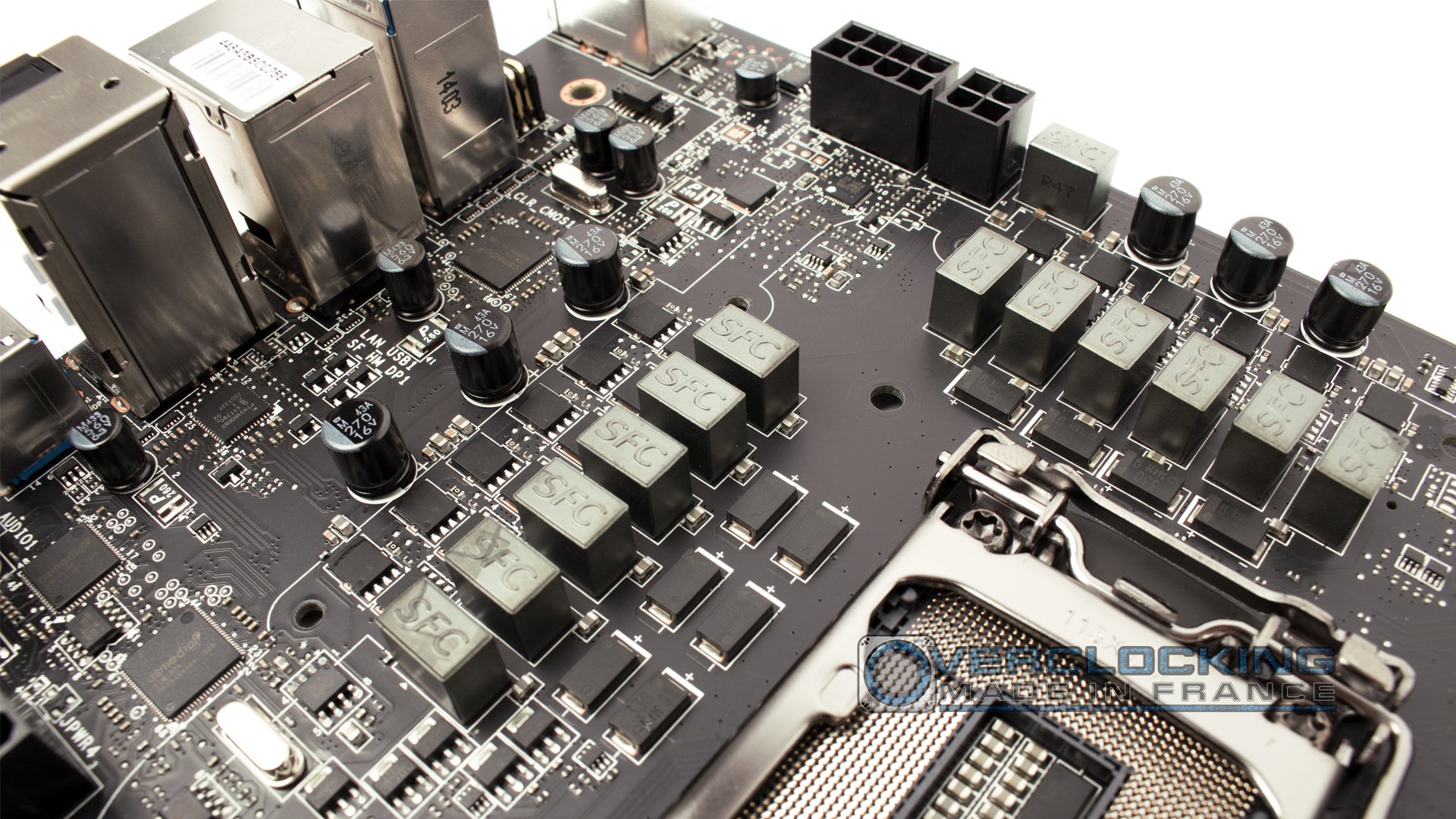

ÉTAGES D’ALIMENTATION : Digital Power PWM

MSI utilise pour sa carte Z97 MPower Max AC une puce de régulation de type PWM, lui permettant de ne fournir que le courant requis, si infime soit il. Cette technologie permet également d’avoir des tensions plus stables et surtout de meilleure qualité.

Pour les équipements concernant l’alimentation, MSI équipe sa Z97 MPower MAX AC de composant Military Class 4, gage de performance et de stabilité.

– Pour cela, une puce DrMOS 4 est utilisée pour la gestion de la régulation (évoqué plus haut).
– Comptez également sur des condensateurs à profil plat en Tantal permettant une espérance de vie 10x supérieur.
– Les bobines utilisées sont des SFC (Super Ferrite Chokes) de 60A, avec un rendement supérieur de 25 à 50% en comparaison avec des bobines standard.
– Condensateurs de type Black, capable de résister à des températures extrêmes (260°C).

Publicité

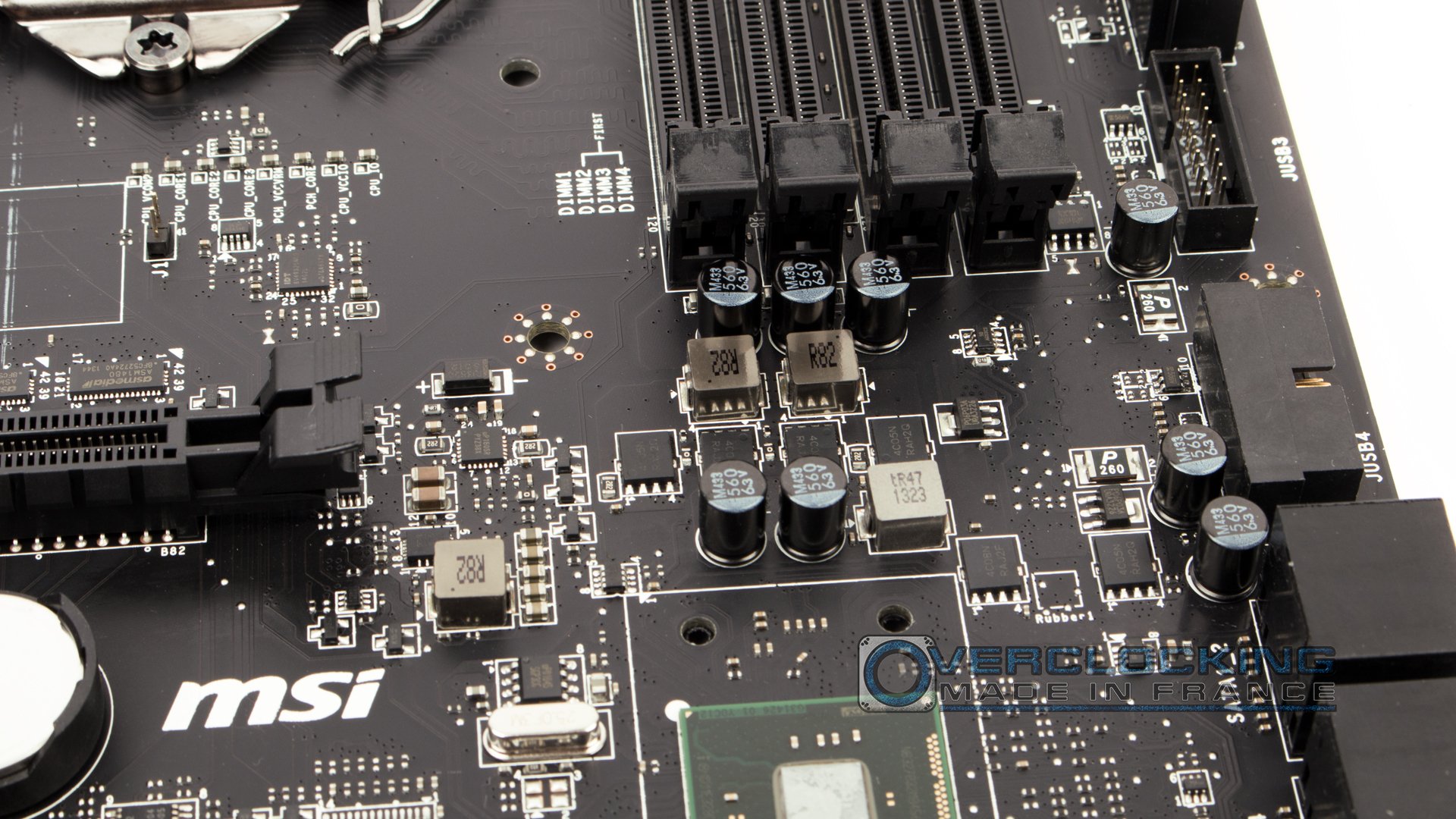

MSI a vu large pour les étages d’alimentation, on a donc le droit à 12 étages pour le processeur, et deux pour la mémoire, de quoi avoir suffisamment de puissance pour des sessions d’overclocking sous azote avec de grosses tensions.

ALIMENTATION

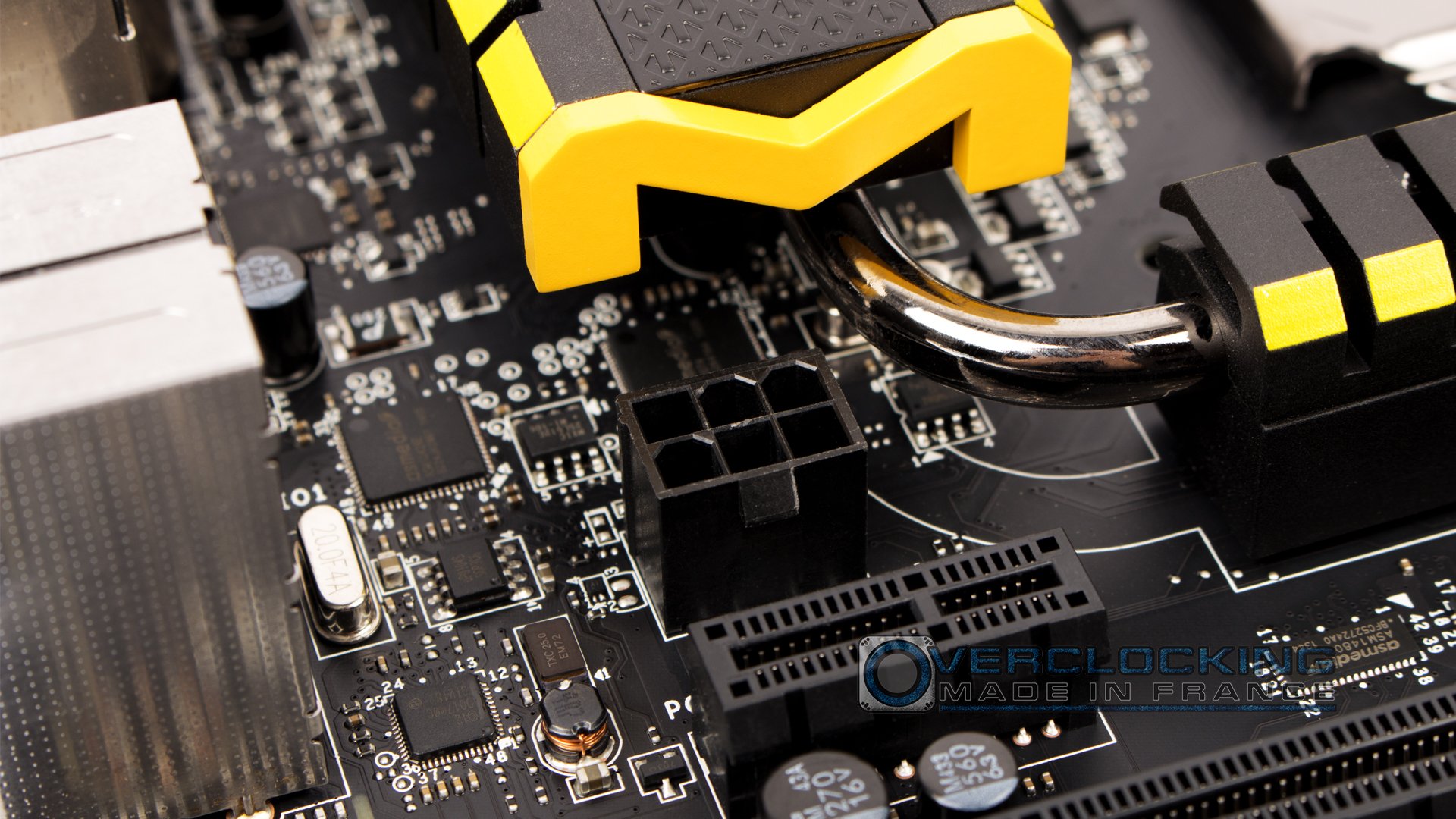

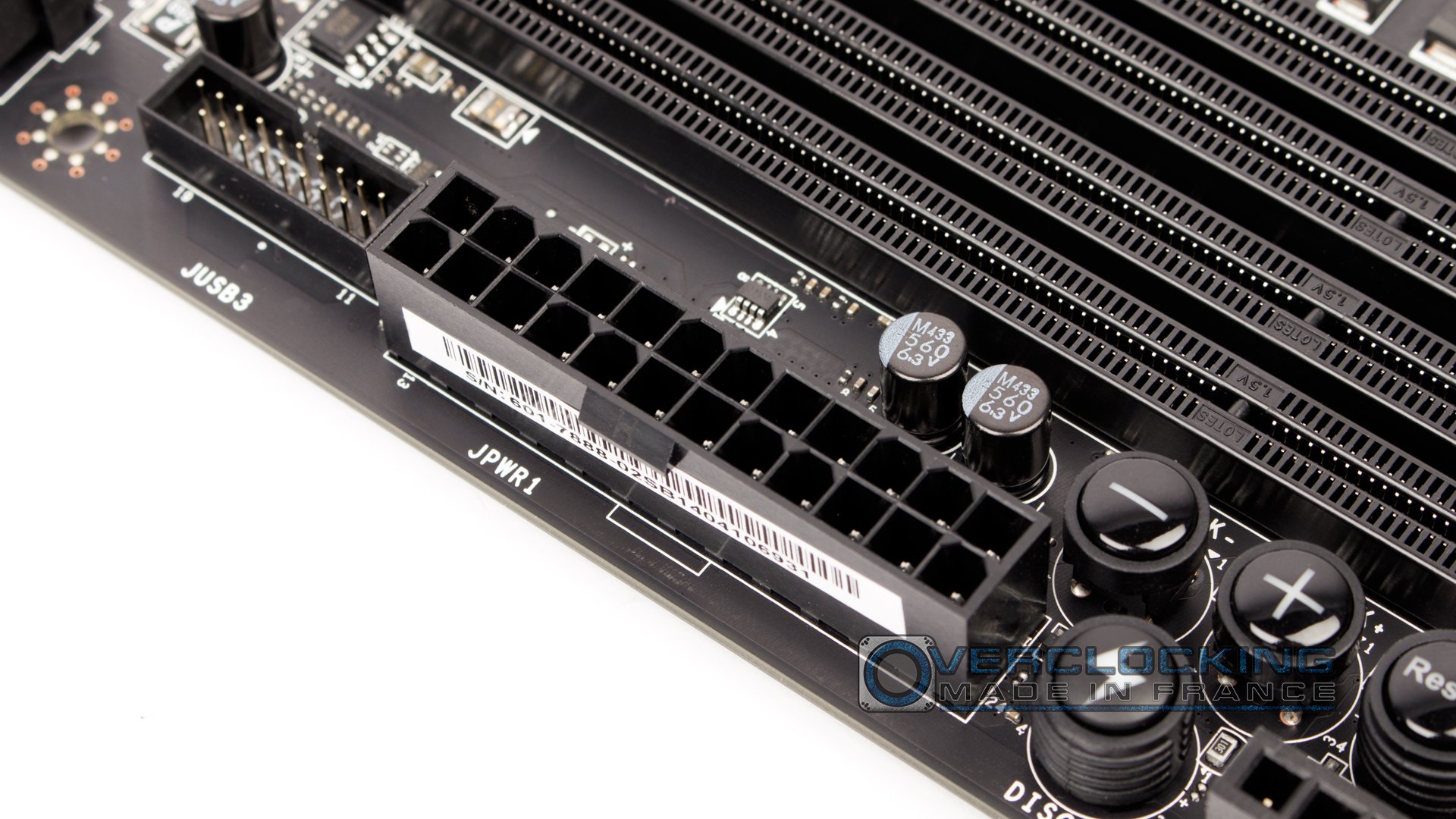

Cela en devient habituel sur ce genre de carte mère, MSI nous offre une alimentation au travers d’un connecteur 24 broche pour la carte mère, d’un 8 et 4 broches pour le processeur, et surtout d’un 6 broches pour fournir le surplus de puissance aux cartes graphiques.

CONNECTIQUE

Chose de plus en plus rare sur les cartes mères récente, MSI a jugé bon de doter sa carte de slot mémoire à double ouverture, ce qui permet de déchausser les barrettes mémoire des deux cotés.

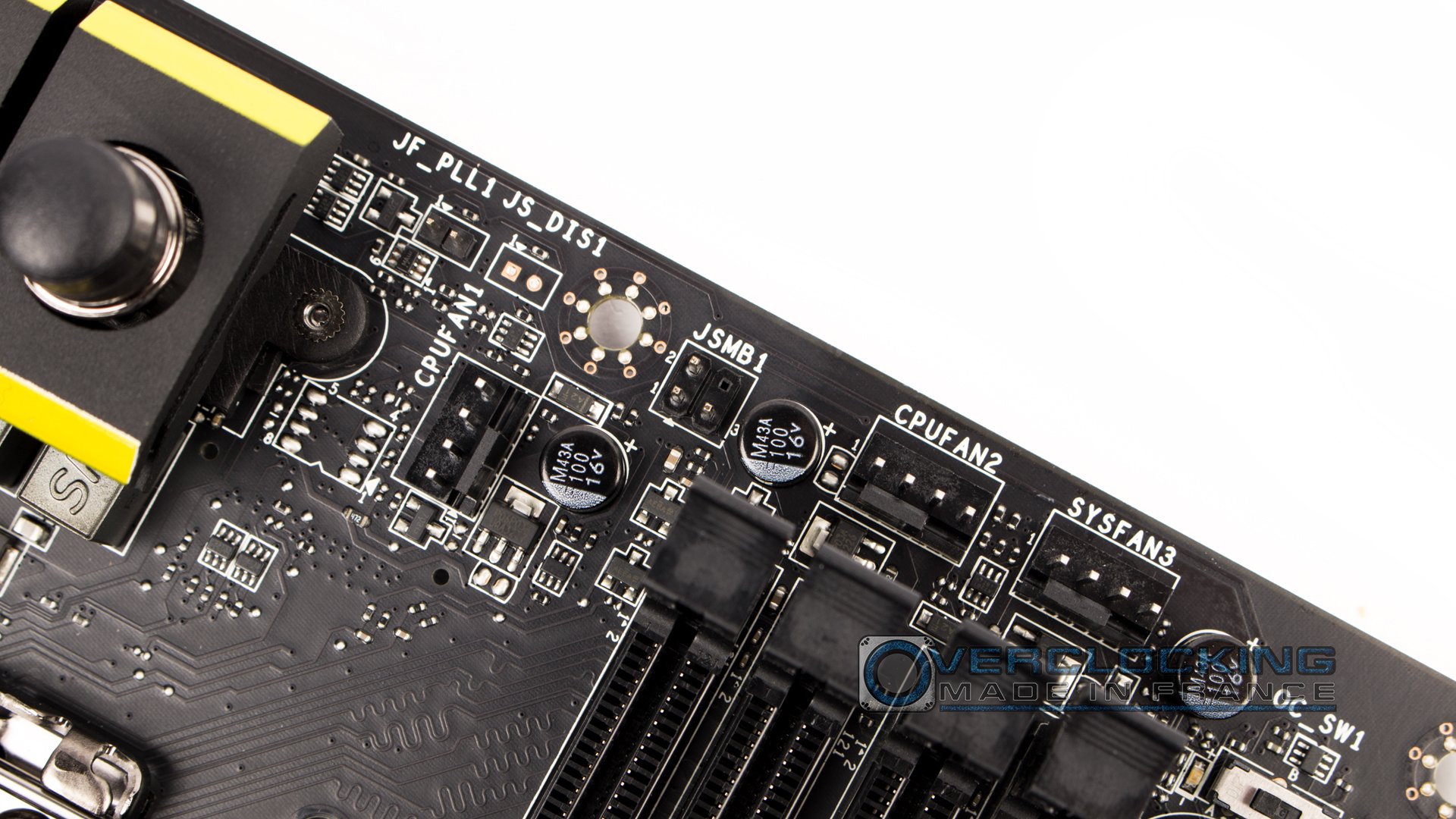

Du fait de son segment overclocking, cette Z97 MPower Max AC se doit d’être à la hauteur, avec un équipement permettant de passer nos sessions sous azote liquide sans se soucier si il va nous manquer une prise indispensable. Et MSI a bien pensé sa carte, avec de nombreux connecteurs, comme pour le stockage (SATA, M.2, USB, Ventilateurs …).

Pour aller plus loin :
Test - Razer Iskur V2

La connectique présente sur le PCB est donc plutôt longue.

– 8 x connecteurs SATA 6Gb/s
– 2 x USB 2.0 connecteurs (support pour 4 x USB 2.0 supplémentaire)
– 2 x USB 3.0 connecteurs (support pour 4 x USB 3.0 supplémentaire)
– 2 x connecteurs 4-pin CPU
– 3 x connecteurs 4-pin système
– 1 x jumper Clear CMOS
– 1 x connecteur audio Front panel
– 2 x connecteurs System panel
– 1 x connecteur module TPM
– 9 x connecteurs V-Check
– 1 x bouton GO2BIOS
– 1 x bouton Power
– 1 x bouton Reset
– 2 x bouton de contrôle BCLK
– 1 x bouton OC Genie
– 1 x bouton Discharge
– 1 x switch Multi-BIOS
– 1 x switch OC Genie
– 1 x switch Slow mode

MSI Z97 Mpower Max ac16

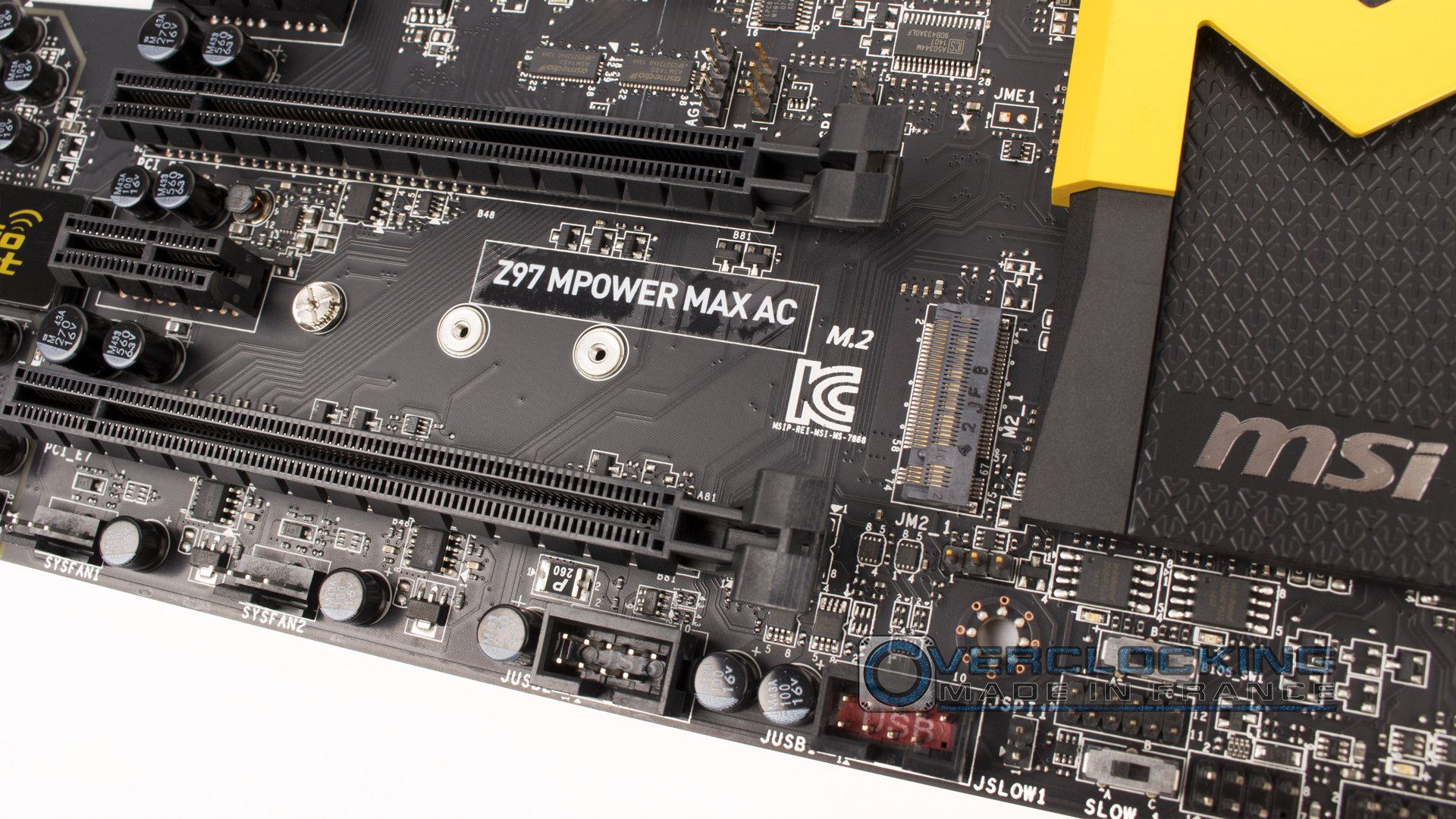

MSI n’a pas trouvé intéressant de proposer un port SATA-Express de série pour sa Z97 MPower MAX AC, tout simplement parce que le SATA-E ECO n’est pas encore prêt. La connectique SATA-E sera donc disponible via le port M.2 et un adaptateur disponible en option. Par contre, 8 ports SATA sont disponibles pour connecter les support de stockage, tout comme les deux connecteurs E-SATA externes.
