Spécificités

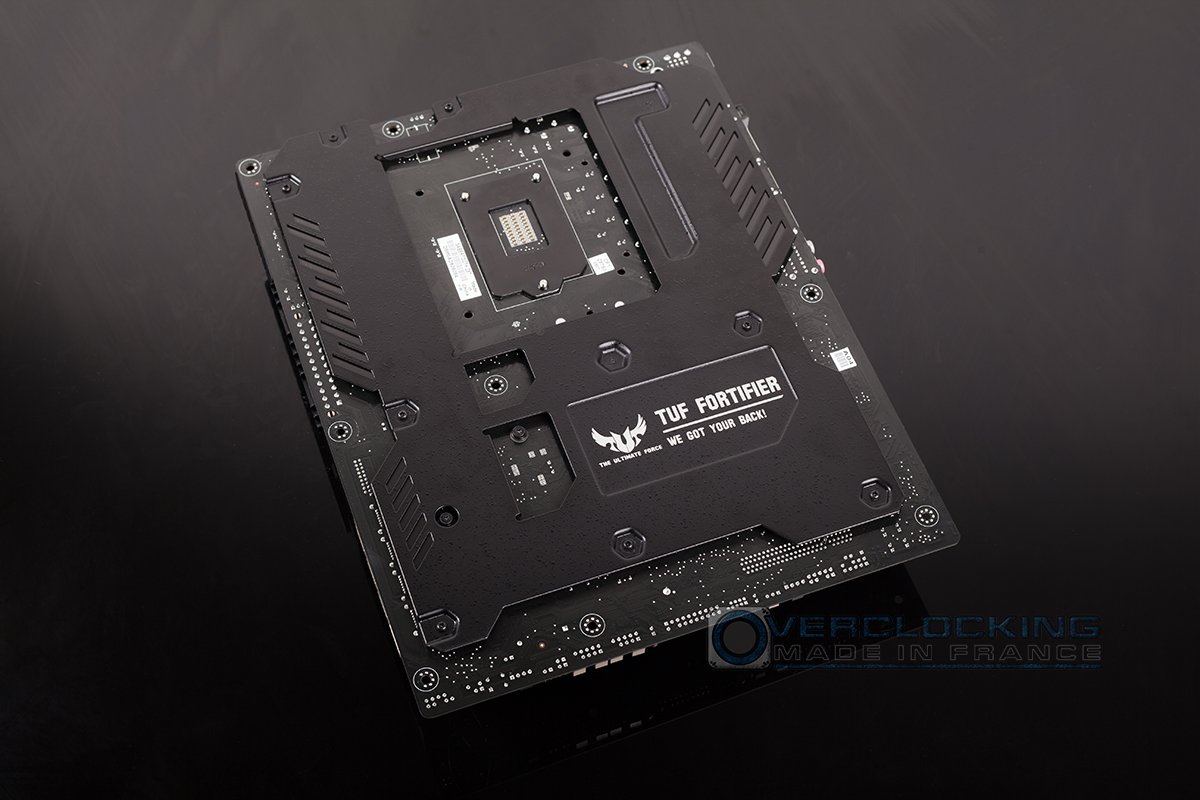

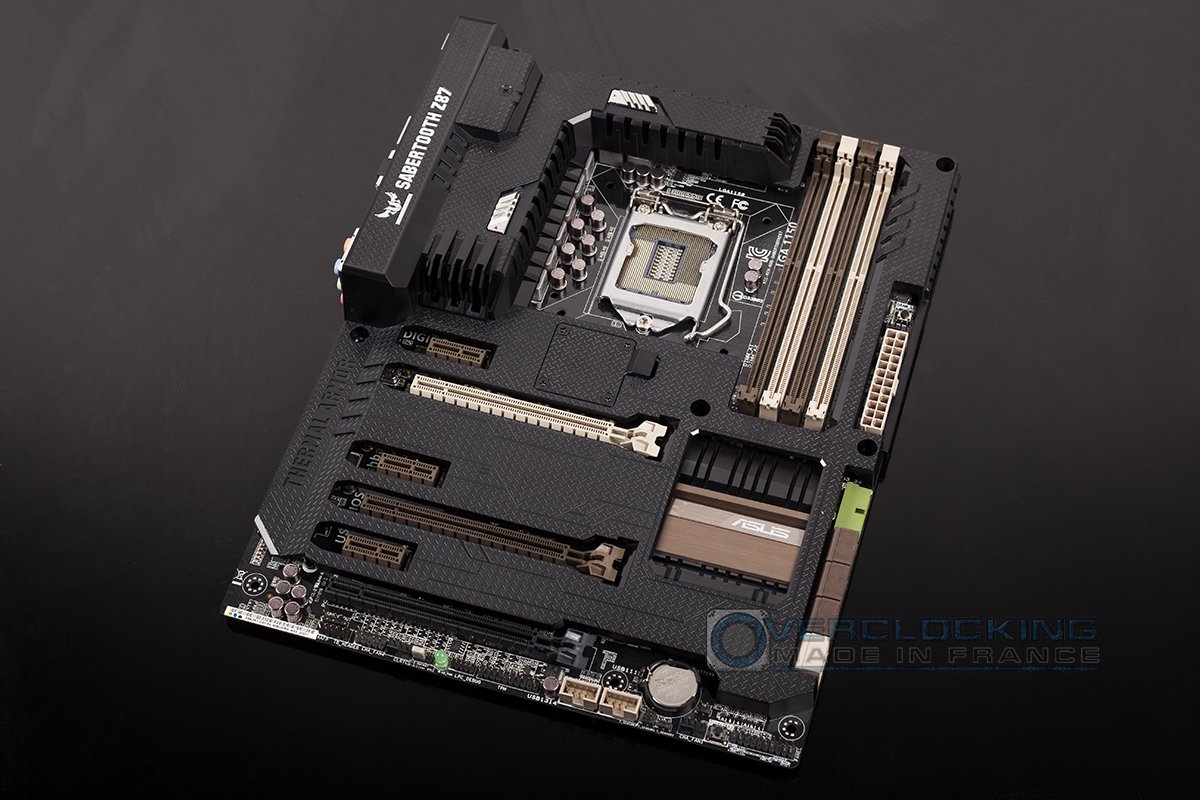

La ASUS Z87 Sabertooth est équipée d’une armure thermique qui agit pour dissiper la chaleur des composants de celle-ci . Sur son recto, un grand tablier en PVC protège le PCB de la chaleur émise par les cartes filles comme les cartes graphiques par exemple. Elle protégera également les composants de la poussière ou encore des chocs si la carte est placée dans un contexte ouvert. Sur le verso, une backplate est installée de la même façon que les cartes graphiques haut-de-gamme. Elle permet une meilleure dissipation de la chaleur, notamment des étages d’alimentation placés de ce coté. De par sa consistance métallique rigide, cette backplate protègera des torsions provoquées par le poids de plusieurs cartes graphiques mais également d’éventuels chocs en cas de mauvaise manipulation.

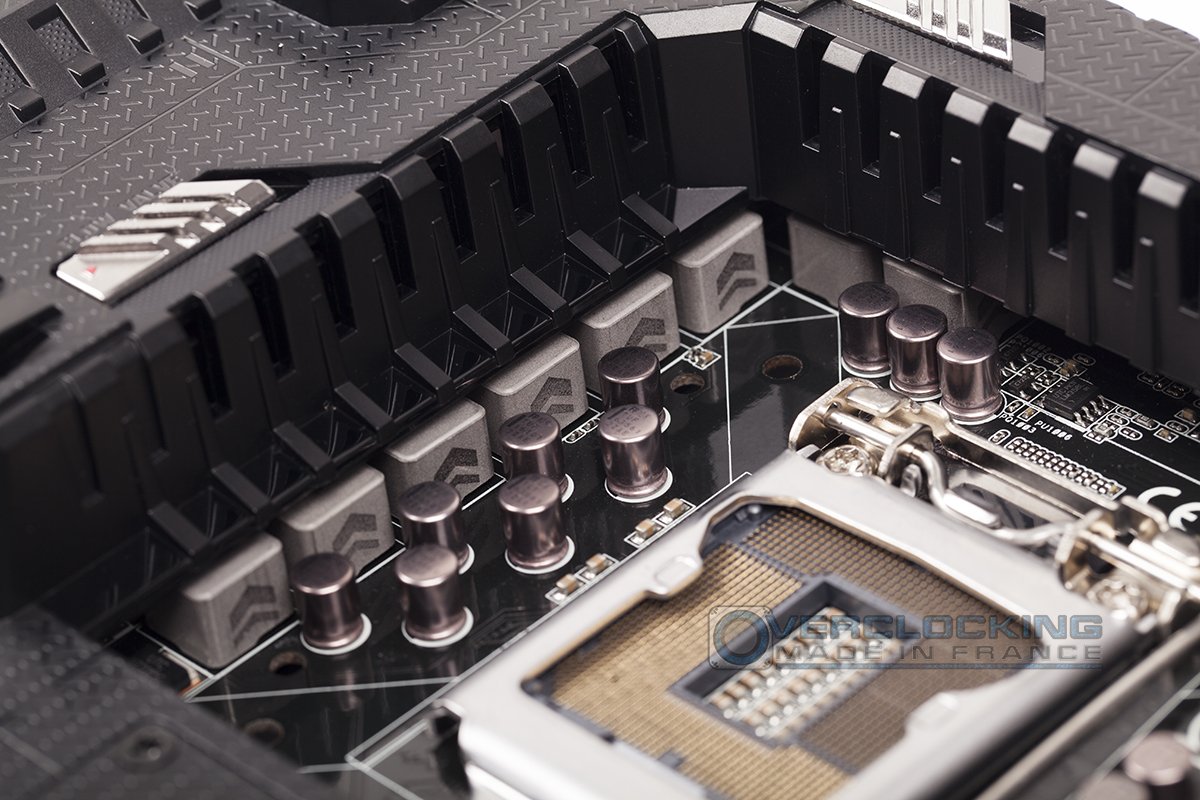

flux d'airDeux trappes sont disponibles avec la possibilité de les ouvrir ou de les fermer. Si vous utilisez un radiateur avec un ventilateur placé parallèlement à la carte mère, laissez ouvert les trappes. Le flux d’air pourra y circuler pour refroidir la carte mère en étant évacué par la plaque I/O grâce au petit ventilateur de 35 mm en placé en extraction. Dans les autres cas, Il faudra fermer ces trappes et mettre le ventilateur de 35 mm placé au niveau de la plaque I/O en aspiration. Il fera circuler l’air sous l’armure thermique pour refroidir toute la carte mère.

Pour aller plus loin :
Bon plan : une ASUS RX 7800 XT Dual à 510 € via ODR !

sabertooth z87 30

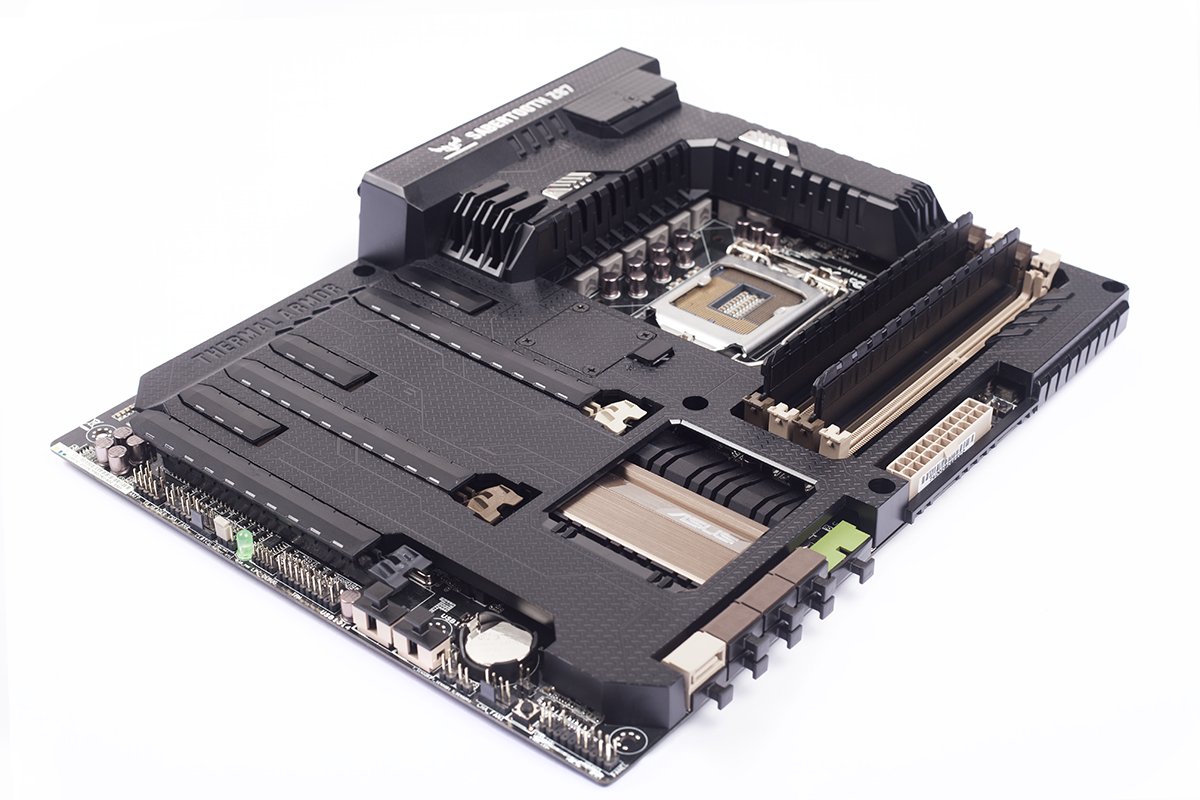

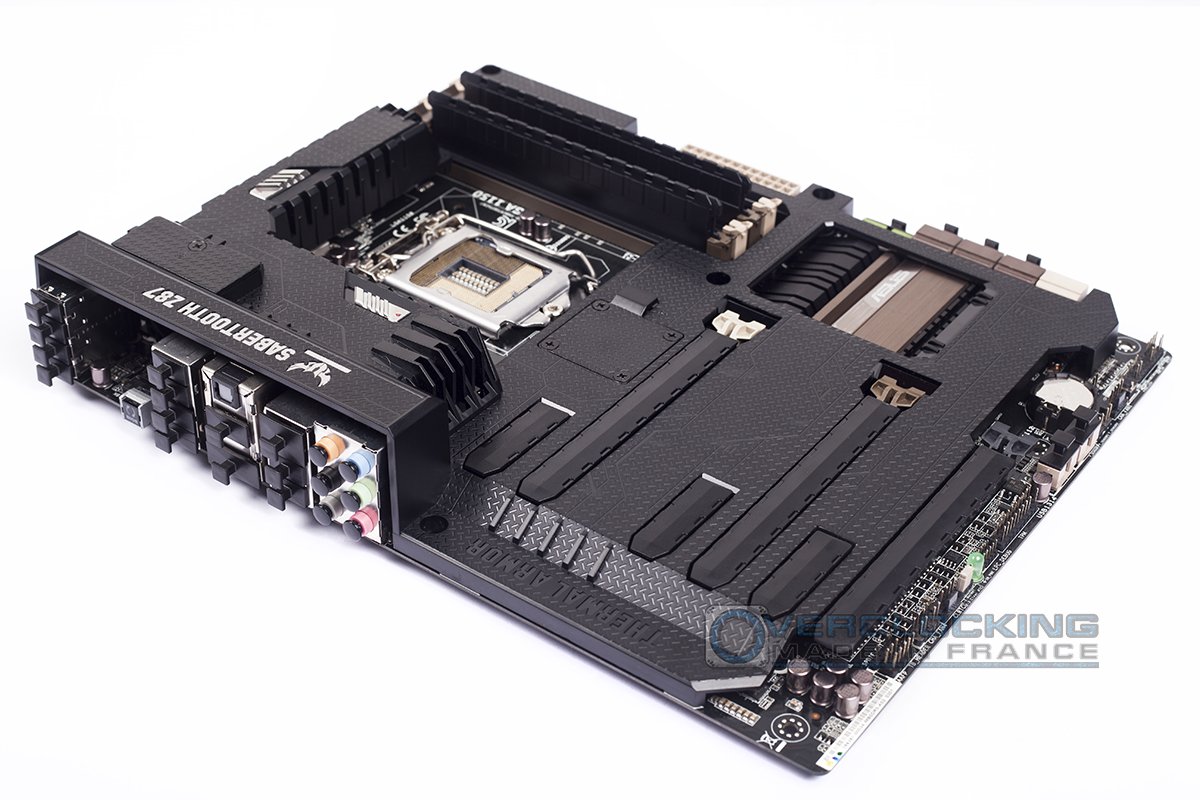

Vous les aviez déjà vus dans le bundle, et bien vous les voyez ci-dessous sur la carte mère. Des caches ou plutôt des bouchons sont proposés afin de boucher les connecteurs de la Sabertooth. Ils évite donc l’incrustation de la poussière, du sable ou encore de l’humidité.
