[OMF] MSI GTX680 Lightning

1



Le PCB

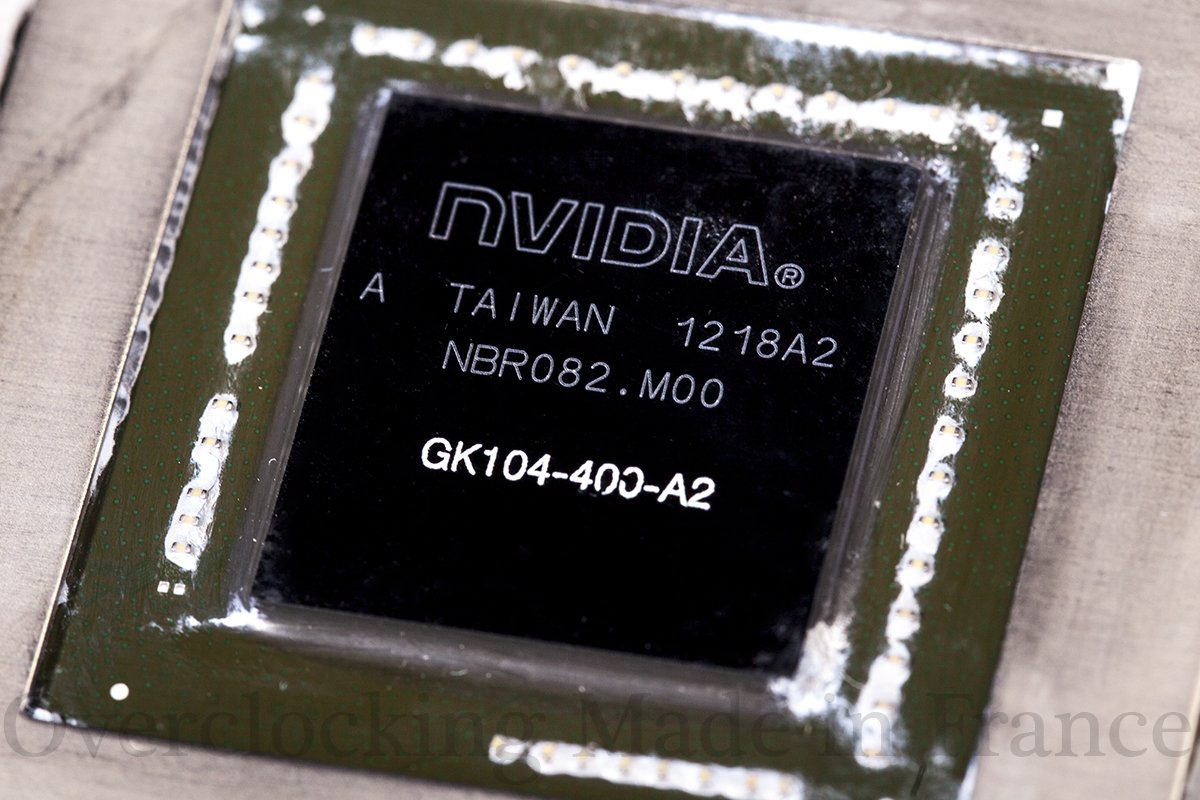

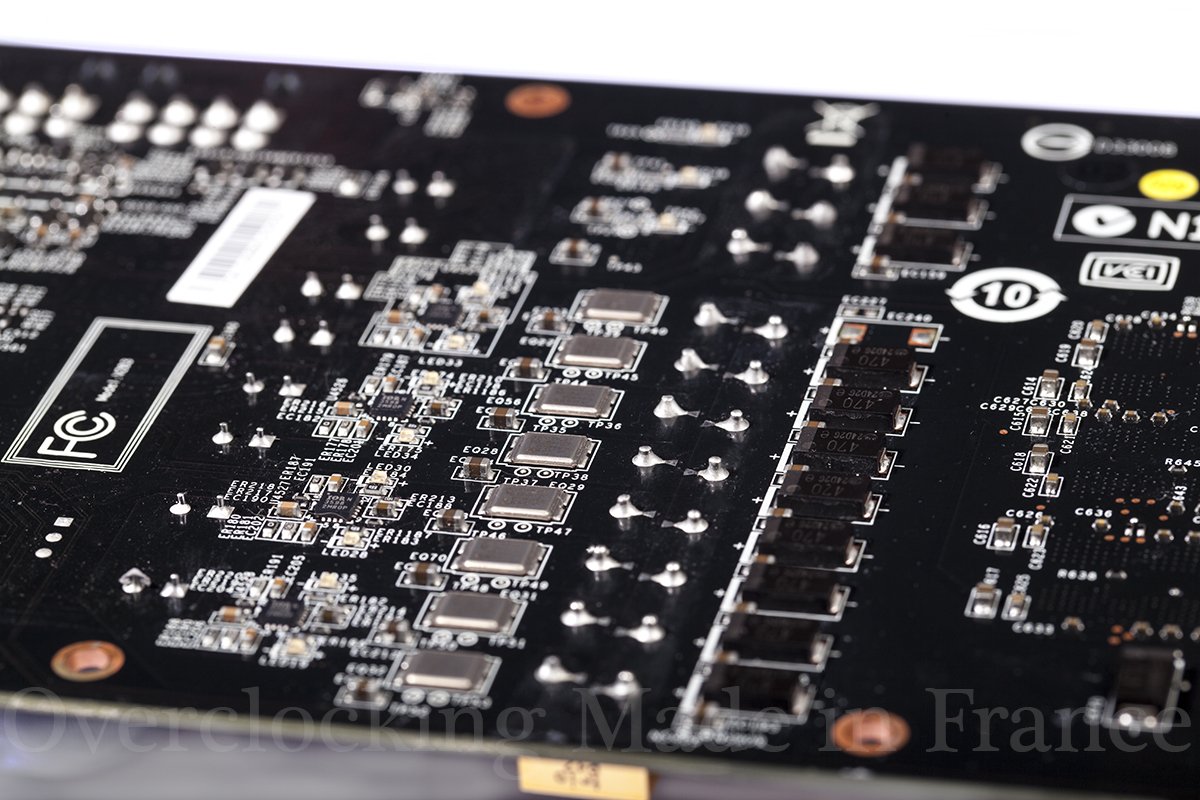

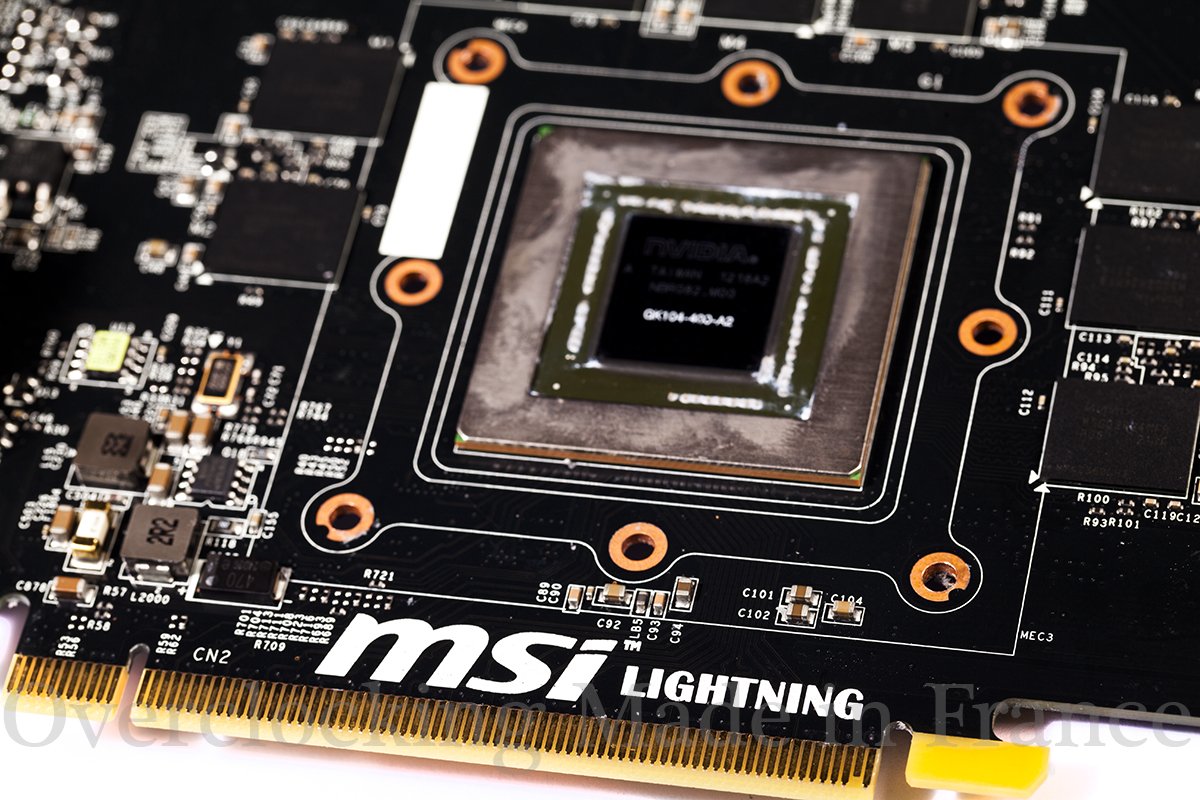

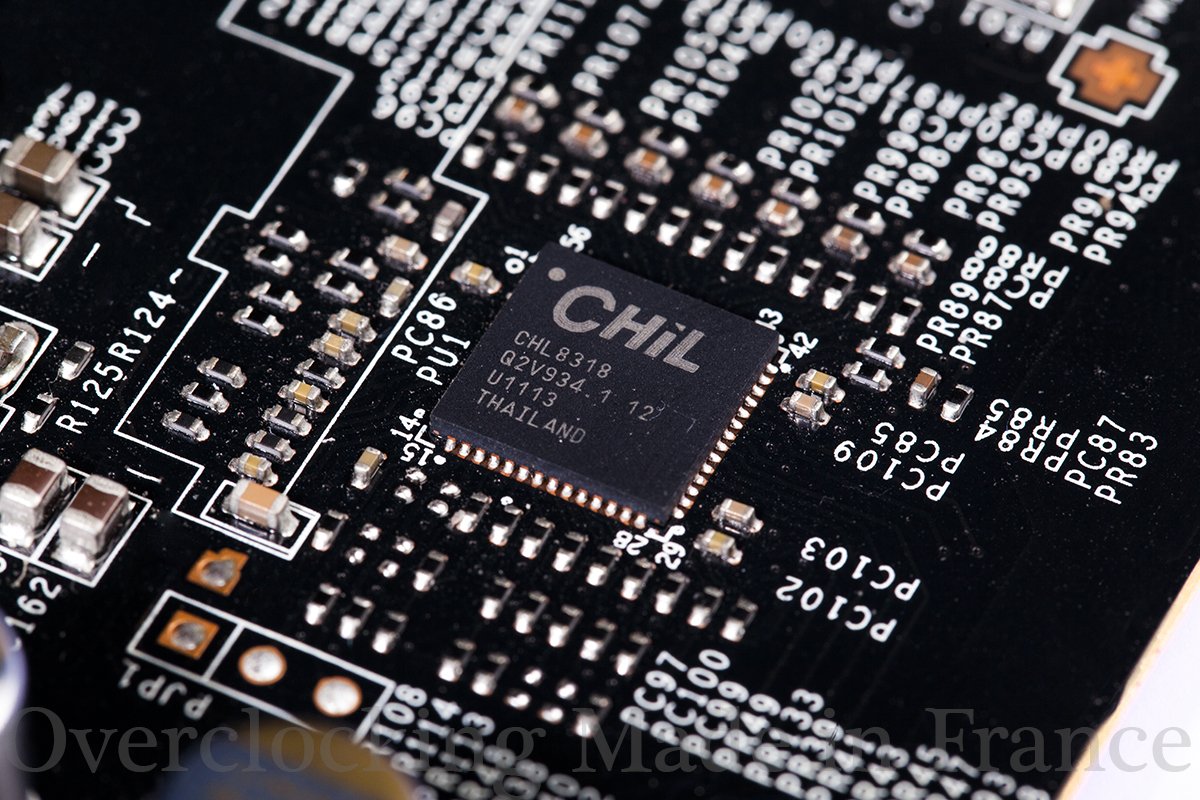

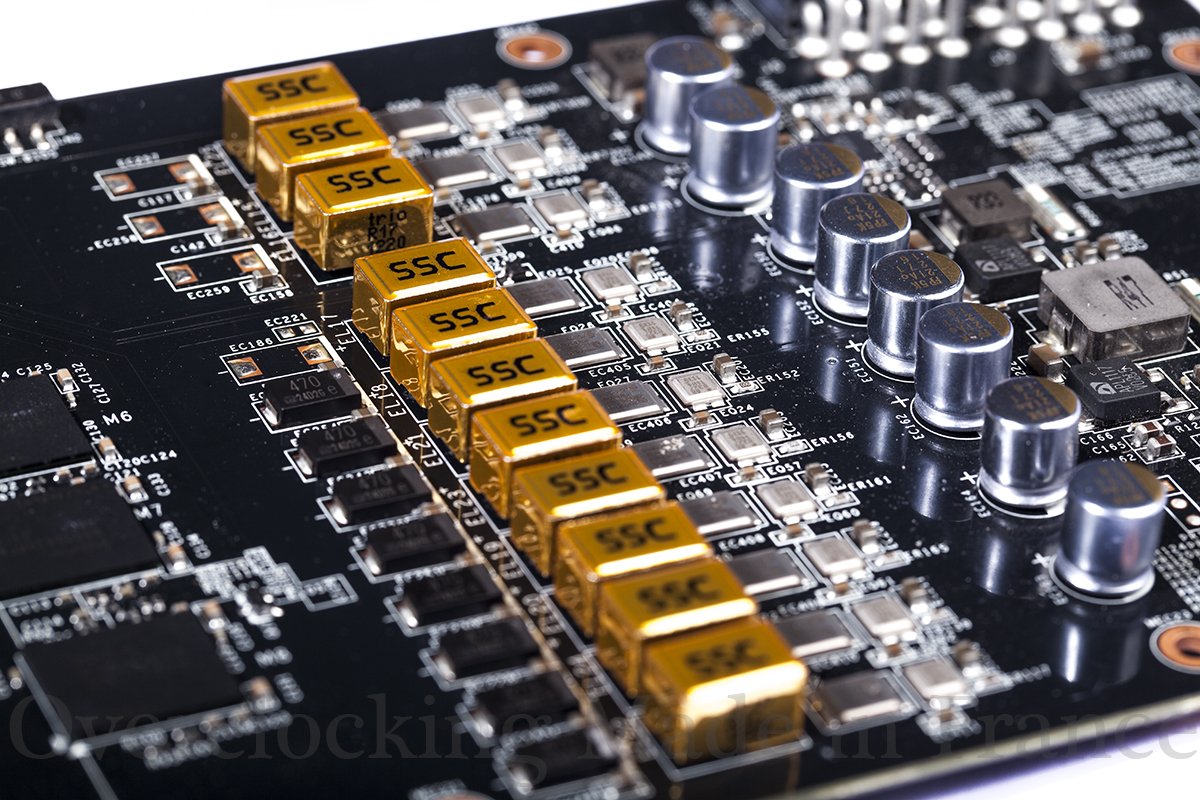

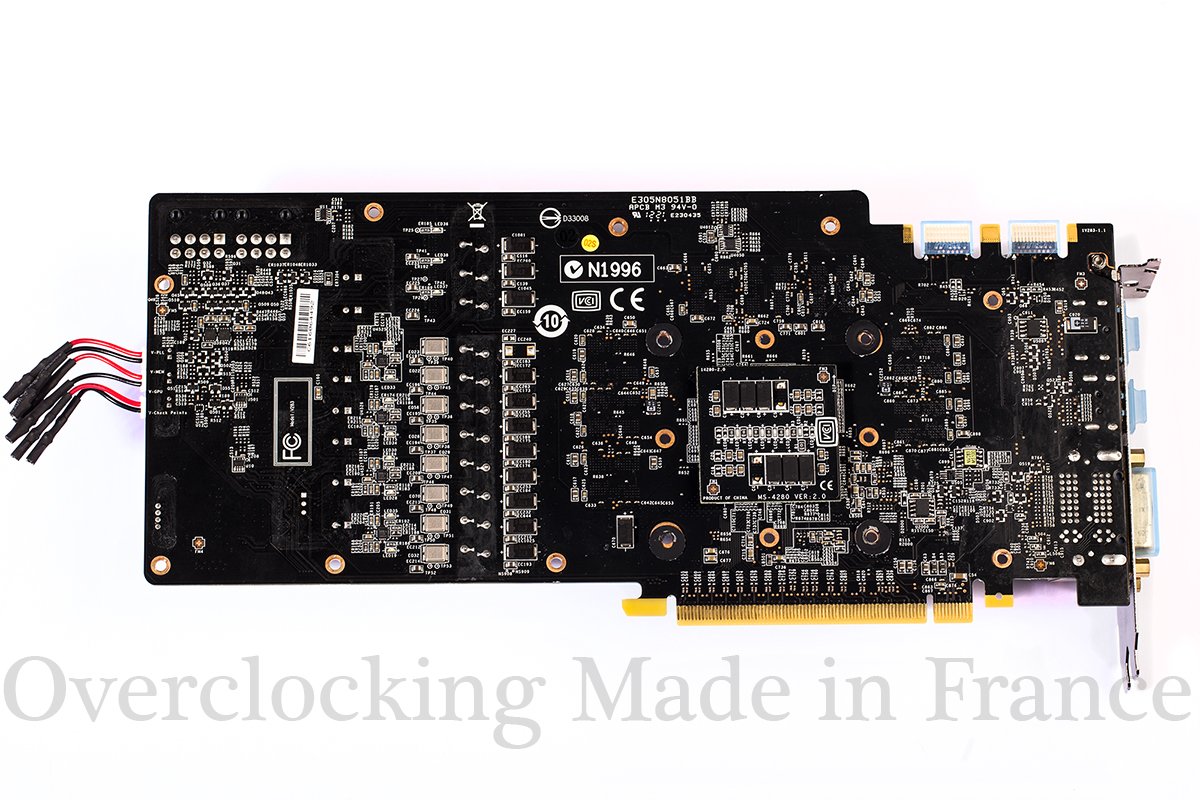

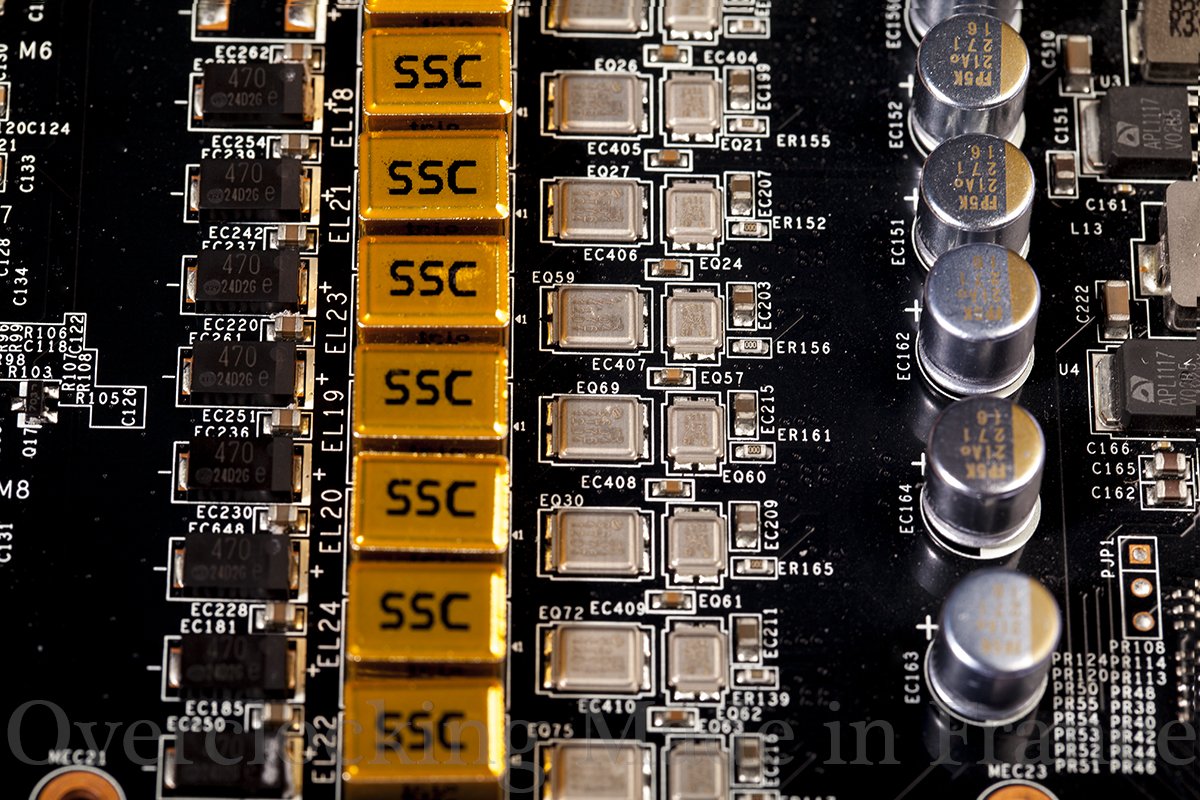

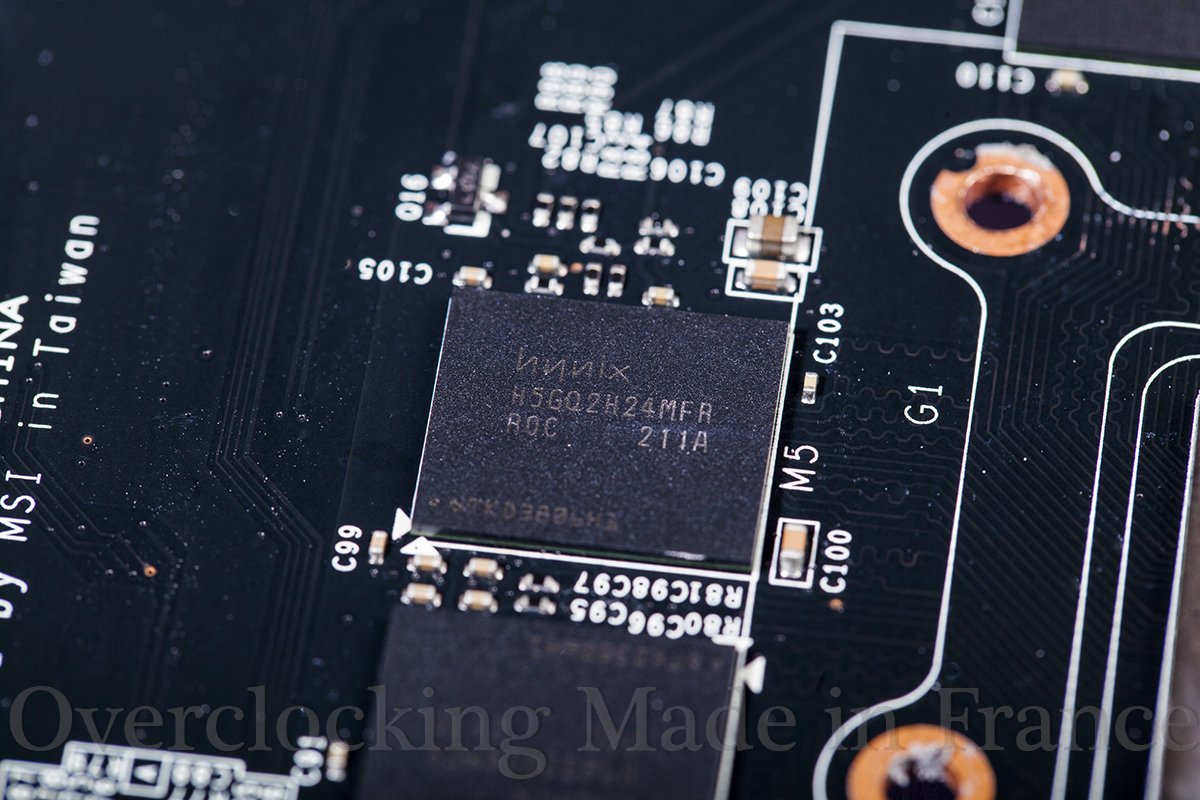

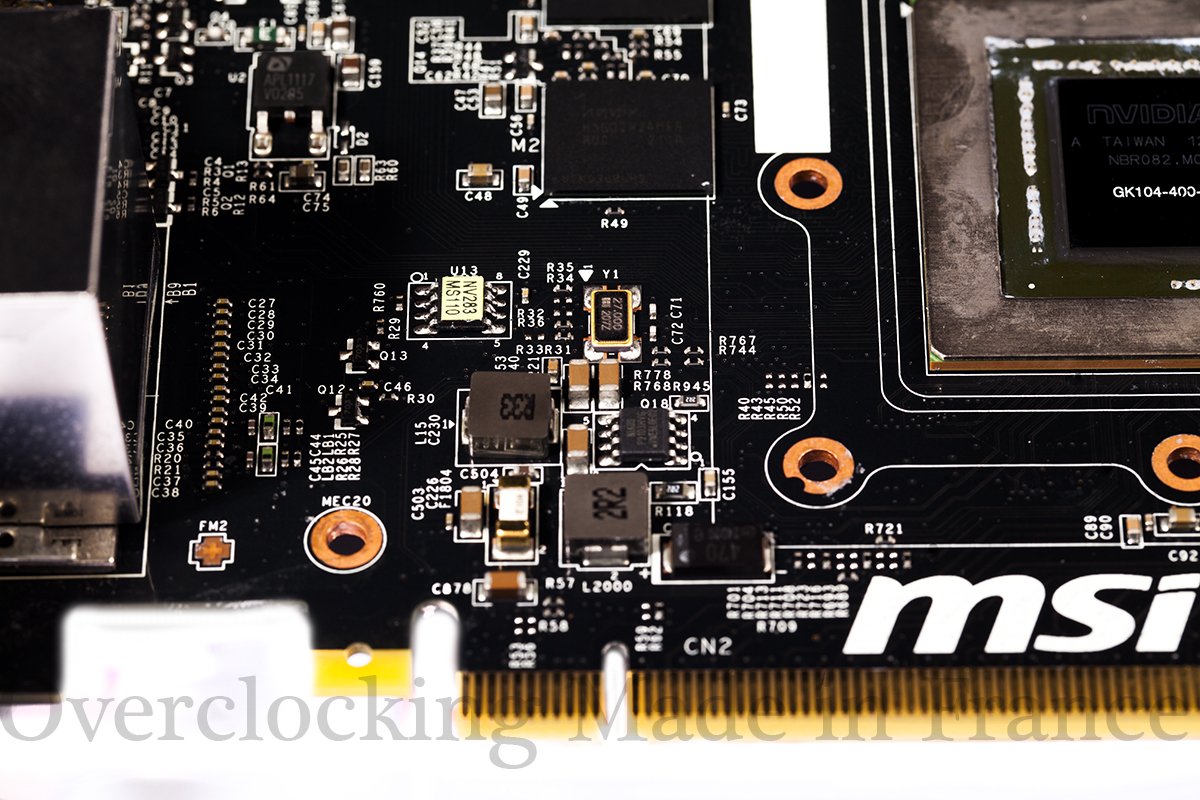

Le PCB de cette carte est plus que charger avec pour commencer des composants de class military class III, 16 phases d’alimentation pour le Gpu et 3 phases pour la mémoire vive d’un côté et de l’autre du PCB. Il est recouvert d’une plaque permettant la dissipation de la chaleur des puces mémoires ainsi que des étages d’alimentation.

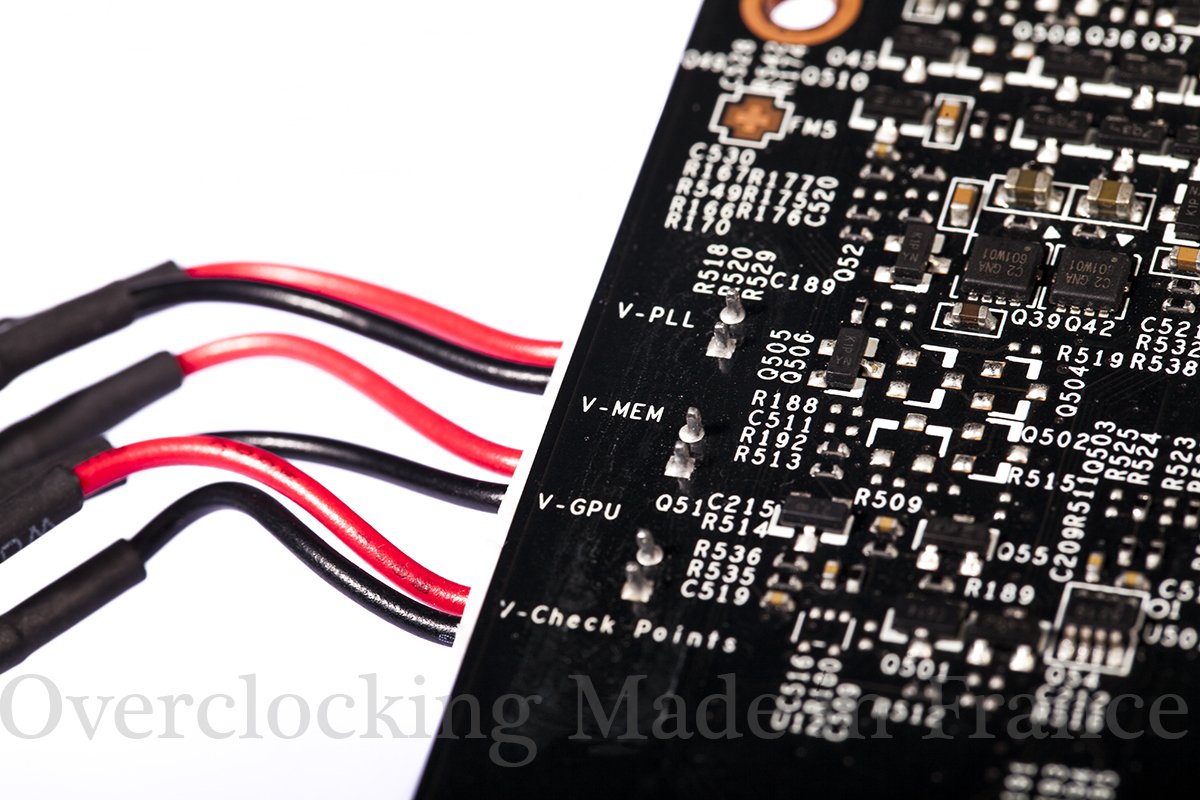

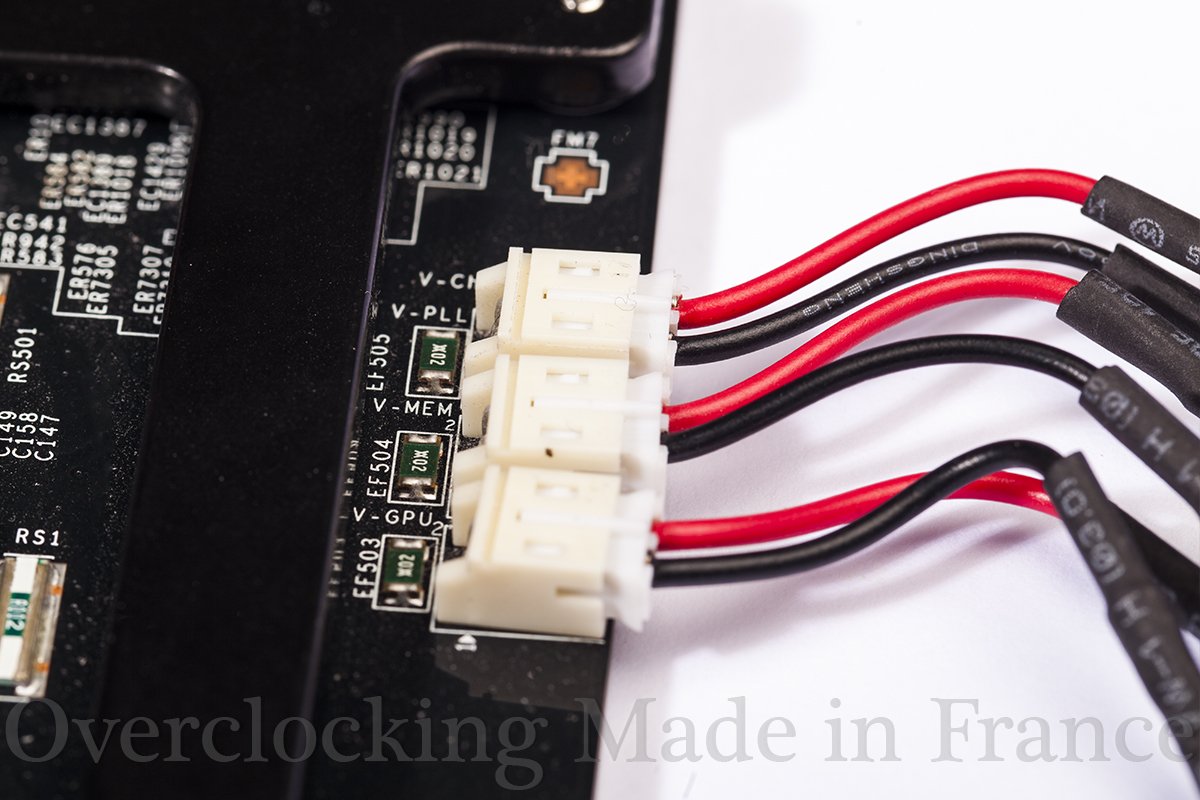

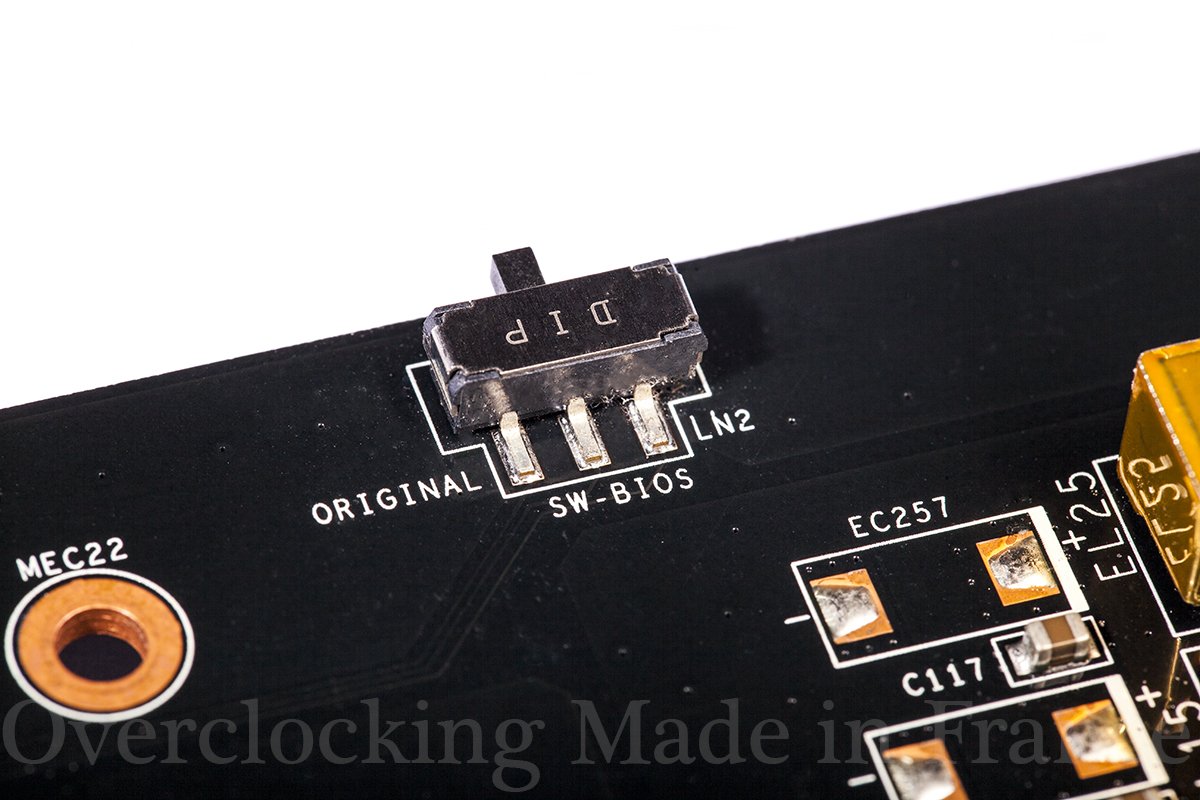

Un switch LN2 est disponible pour tout usage à température négative et trois points de mesure on été mis à disposition pour la lecture du Vgpu, Vdimm et Vpll.

En  parlant de Ln2 un petit PCB à été ajouté, on en parle plus bas.



Un Plus ?

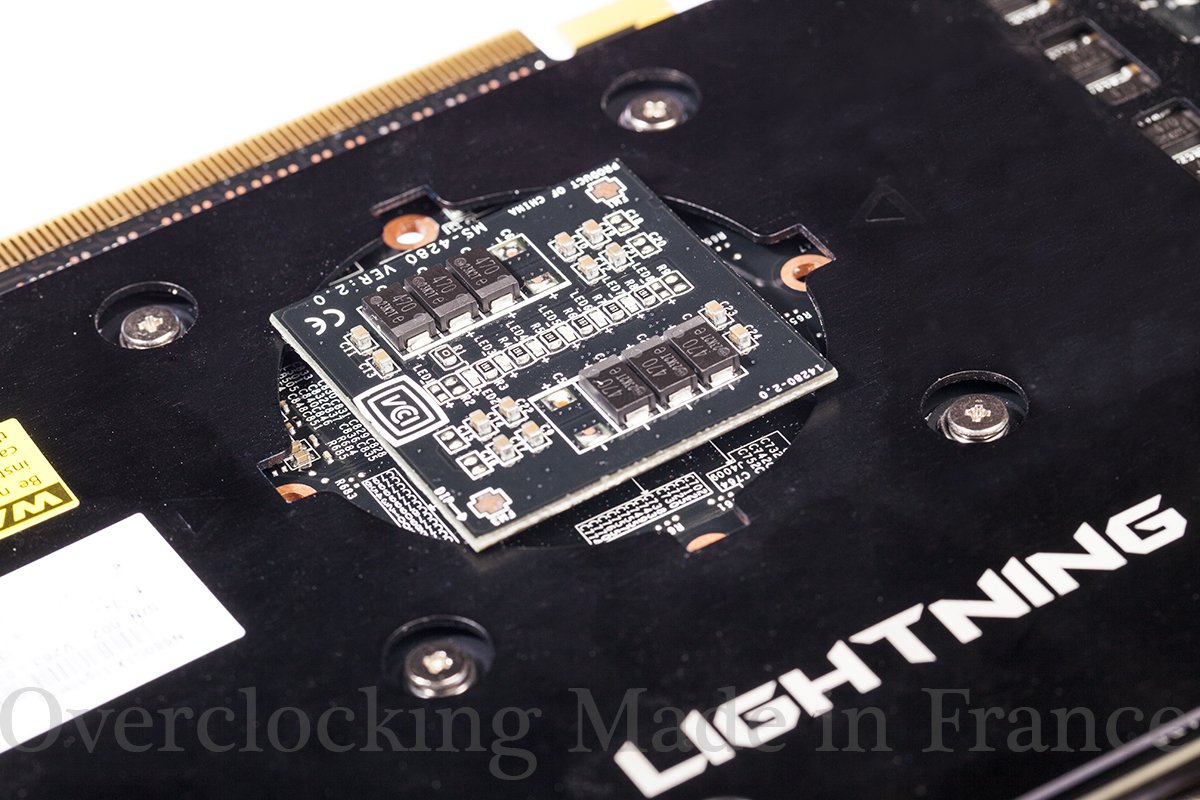

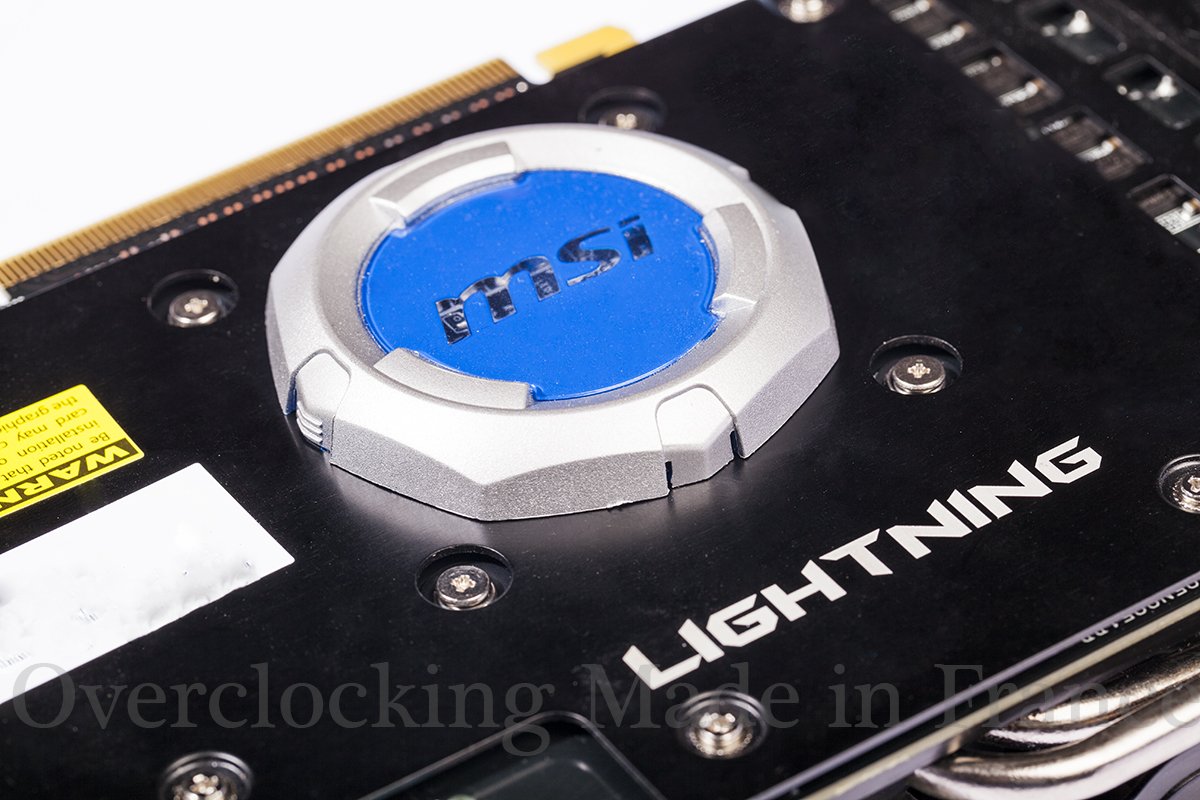

Voici le GPU Réactor, un bout de PCB additionnel permettant de stabiliser les tensions lors de charge.

Notez bien que la carte ne fonctionne pas en mode Ln2 si le Gpu reactor est retiré.

GPU Reactor





page suivante
