[Tuto] Overclocker un Core i3/i5/i7K sur une Asus ROG Z170/Z270

50
Overclock CPU

Je vous conseille de faire tester votre config à stock (c’est a dire sans overclock). Pour cela faites un run de Geekbench3 et regardez votre température maximale à la fin. Cette température doit toujours rester en dessous de 90°c pour ne pas endommager le processeur. C’est ok ? Alors c’est parti 🙂

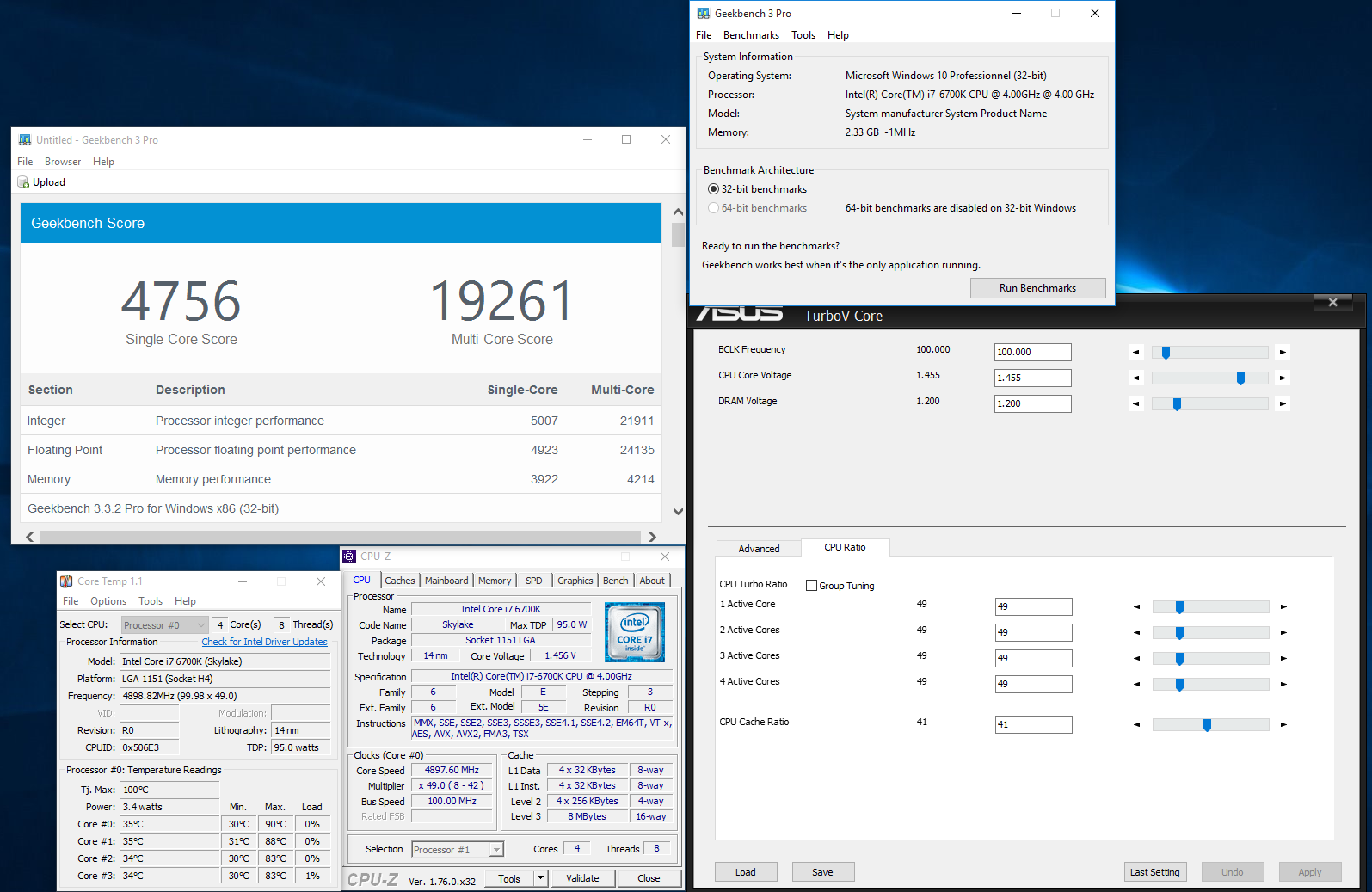

tuto asus z170 stock
Cliquez pour agrandir

Pour overclocker son processeur Skylake il y a cinq notions à connaître:
-Le Core/Cache Voltage (vCore), c’est le voltage pour les cores et le cache du CPU. Un voltage plus élevé permet de stabiliser de plus hautes fréquences mais entraîne aussi la chauffe. A vous donc de trouver le bon équilibre.
-Le Core Ratio qui va déterminer la fréquence du processeur. Le ratio de base du 6700k et de 40. On le multiplie par le BCLK qui est la fréquence de référence de la carte mère et ça nous donne bien 4000MHz.
-Le Cache Ratio, c’est une interface entre le CPU et la RAM qui fonctionne aussi par ratio.
-Le vDrop, une baisse de tension due a la résistance et à la chauffe des pistes et certains composants.
-Le Load-Line Calibration (LLC)

Dans un premier temps on doit voir s’il y a du vDrop ou trop de LLC. Pour cela ouvrez XTU + CPU-Z + TurboV. Comme on peux le voir ici, le vCore demandé sur TurboV est de 1.265v mais quand le CPU est en charge on a 1.2v au minimum. ce n’est pas une généralité vous pouvez avoir le voltage fixe (et là c’est parfait) ou alors plus ou moins de voltage en charge. Si le voltage est plus faible, le PC risque de crash par manque de voltage et si au contraire il est plus fort en charge, il va chauffer pour rien. Il est donc important de régler le LLC pour stabiliser ce voltage.

tuto asus z170 vdrop
Cliquez pour agrandir

Pour cela rendez-vous dans le BIOS, onglet “Extreme Tweaker”, sous menu “External Digi+ Power Control”. Mettez le “CPU Load-Line Calibration” sur Level 1 puis regardez comment cela influe sur le vdrop. Vous devez trouver le level qui annule le vdrop sans overvolt. Dans mon cas, le Level 6 me permet d’optenir 1.264v en idle et en load pour une demande de 1.265v.

Pour aller plus loin :
ASUS se lance dans les SSD haut de gamme
tuto asus z170 llc
Cliquez pour agrandir

Une fois le vCore stabilisé on va pouvoir s’intéresser a la fréquence. On retourne dans le BIOS, onglet “Extreme Tweaker” et on met le “1-Core Ratio Limit” à la valeur par défaut (pour un 6700k –> 42 qui est ca valeur en boost) puis on reboot. Une fois sous Windows on lance TurboV, on monte le ratio de 1 et on vérifie que c’est bien appliqué sur CPU-Z. Ensuite il faut tester la stabilité du système, si c’est pour du h24 je vous conseil d’utiliser votre PC comme d’habitude le plus longtemps possible (même si vous ne montez qu’un ratio par jour). Plus long est le test et plus on sera sûr de la stabilité, quand on veux se précipiter en overclock on se retrouve avec un système instable.

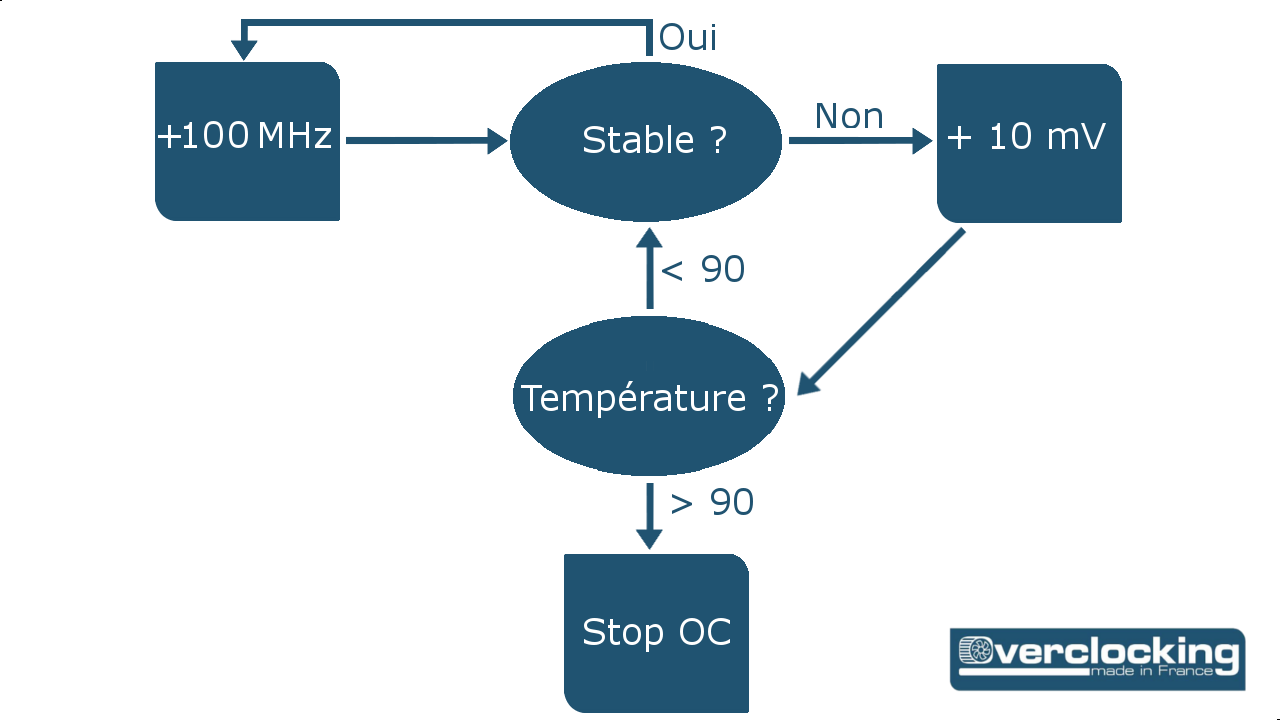

Quand c’est stable remontez le ratio autant de fois que possible avant de rencontrer un crash, freeze, BSOD, reboot ou shutdown. Quand on arrive à ce point la, le CPU a besoin de plus de vCore pour tenir le fréquence demandée. Retournez sur TurboV avec le dernier paramètre fonctionnel et augmentez le vcore de 0.01v max. A chaque fois que vous montez le vCore faites un run GeekBench3 pour tester la température max. Si ce n’est pas stable remontez le vCore, mais si c’est trop chaud arrêtez vous la et revenez au dernier paramètre fonctionnel.
Si le vCore est trop élevé il peux détériorer le processeur, il n’y a pas de valeurs précises et ça dépends fortement de votre refroidissement mais il est déconseillé d’aller au delà de 1.45v
Une fois le ratio maximum trouvé, il suffit de le rentrer dans le bios avec le vcore pour que l’overclock soit permanent.

On peux maintenant passer au cache. Il est aussi lié au vCore, mais comme vous avez déjà du trouver le voltage optimal plus besoin d’y toucher. Il suffit de monter le ratio de 1, de tester et ainsi de suite jusqu’au maximum puis de l’ajouter dans le BIOS.

tuto asus z170 oc cache
Cliquez pour agrandir

page suivante
