[nextpage title= »Introduction : »]
Dans le cadre de notre test du processeur Intel Xeon W9-3495X, nous avons sollicité Kingston afin de tester un kit mémoire répondant aux spécifications de cette plateforme, c’est-à-dire R-DIMM. Nous avons donc réceptionné un exemplaire du kit Kingston Fury Renegade 5600 MT/s CL36 ECC R-DIMM composé de quatre barrettes mémoires de 16 GB, pour un total de 64 GB et qui porte la référence KF556R36RBK4-64. Attention, il est très important de spécifier avant de débuter cet article, qu’il s’agit de barrettes R-DIMM et non U-DIMM comme nous avons l’habitude de tester. Ce kit se destine à des cartes mères bien spécifiques, comme l’Asus Pro WS W790E-SAGE SE. Nous en reparlerons plus en détails dans la suite de notre article.
Ici point de comparatif puisqu’il s’agit du seul kit en 64 GB R-DIMM dont nous disposons actuellement et de plus, la plateforme utilisée n’est pas celle qui nous sert pour les comparatif puisque notre ROG Z790 APEX n’est compatible que U-DIMM. Nous avons sollicité Intel France afin de récupérer un nouveau Xeon afin de revenir sur l’overclocking de ce kit Kingston Fury Renegade 5600 MT/s CL36.
[nextpage title= »Description du packaging : « ]
Notre kit Kingston Fury Renegade 5600 MT/s CL36 est livré dans une boite assez particulière et qui sort de l’ordinaire. Nous devons bien avouer que nous n’avons pas l’habitude d’être confronté à ce style de packaging. Attention, ce n’est pas un reproche. Il faut comprendre que ce type de kit mémoire s’adresse surtout à des configurations professionnelles et donc à être utilisé sur des cartes mères pour serveur. Le packaging n’est donc là que pour préserver l’intégrité du kit. Sur ce point, le kit répond parfaitement à ce besoin.
Une fois la boîte ouverte, on retrouve donc nos quatre barrettes insérées dans un plastique pré moulé. On imagine facilement que quatre barrettes supplémentaires peuvent y trouver place. Sur le couvercle en plastique transparent, se trouve une étiquette qui reprend toutes les informations techniques concernant ce kit mémoire.
Le kit Kingston Fury Renegade 5600 MT/s CL36 est esthétiquement très sobre et la justification s’explique aussi par son utilisation principale dans des configurations professionnelles. On retrouve un PCB noir qui ne dispose d’aucun dissipateur, « Heatspreaders » en anglais. Les puces mémoires sont recouvertes d’étiquettes tout simplement.
Un format R-DIMM et non U-DIMM :
Caractéristiques et refroidissement :
Notre kit est cadencé à 5600 MT/s, dispose de timings de 36-38-38-80 et nécessite une tension de 1,25 volt pour fonctionner. Il est composé de quatre barrettes de 16 GB pour un total de 64 GB. Chaque module de mémoire DDR5 R-DIMM prend en charge l’ECC pour détecter et corriger les erreurs de données, améliorant ainsi la précision et la fiabilité des données.
Sur l’une des faces, on retrouve le nom de la série. De l’autre côté, une étiquette reprend une partie des caractéristiques de notre kit. En ce qui concerne le tarif, ce kit est actuellement disponible au prix de à 390 euros chez Alternate Allemagne. Pour terminer cette présentation, sachez que le kit est compatible XMP 3.0 (Extreme Memory Profil). Il ne faudra donc pas oublier d’activer le profil directement via le BIOS de votre carte mère.[nextpage title= »Comment identifier son kit mémoire : « ]
Les caractéristiques de base :
Vous allez me dire que c’est assez facile puisqu’il suffit de regarder les références annoncées par le constructeur. Oui, mais ce n’est pas suffisant, surtout si vous comptez l’overclocker ! Certaines informations sont données par le constructeur, mais il faudra fouiller voire ôter les radiateurs pour connaître les autres.
On retrouve sur l’une des faces du dissipateur l’inscription « Fury Renegade » et sur l’autre, une étiquette reprenant les caractéristiques techniques de notre exemplaire. C’est cela que nous allons regarder en détails. Par exemple, dans le cas de notre exemplaire du jour, voilà les informations que nous connaissons.
- La marque : Kingston
- Le modèle : Fury Renegade
- La capacité : 4 x 16 GB
- La fréquence : 5600 MT/s
- Les timings : 36-38-38-80
- La tension : 1,25 volt
- Révision : –
Afin de se faire une idée du potentiel d’overclocking de votre kit, ces informations sont insuffisantes et il va falloir aller plus loin. En effet, il est aussi très important de connaître la révision du PCB ainsi que le modèle des puces qui équipent votre kit mémoire. En fonction de ces informations, les performances du kit en overclocking seront bien différentes.
Pour trouver ces renseignements, il n’existe actuellement qu’une seule solution, démonter les radiateurs. En effet, actuellement, le logiciel Taiphoon Burner ne prend pas en charge les kits en DDR5. D’ailleurs, rien n’indique que ce sera le cas dans les semaines à venir.
CPU-Z toujours présent :
Heureusement, notre fidèle logiciel CPU-Z est lui toujours au rendez-vous et nous permet de vérifier ces informations, notamment sur le type de puces qui équipe notre kit. Actuellement, il existe trois types de puces : Samsung, Hynix et Micron. Attention, puisque dorénavant sur les kits DDR5, nous pouvons avoir soit de la Hynix M-die soit de la Hynix A-die.
Notre kit est parfaitement reconnu sous Windows 11 et les différents timings parfaitement lus. Par contre, l’onglet SPD n’est pas entièrement lu. Nous avions aussi rencontré ce souci avec le kit GSKill 128 GB Zeta R5 DDR5-6400 CL32. Il nous est donc impossible de connaitre via le logiciel, le type de puces utilisées.
Le PCB de notre kit mémoire :
Nous allons démonter les dissipateurs afin de pouvoir observer le PCB ainsi qu’identifier les puces. Attention, il s’agit de prendre ses précautions afin de ne pas détacher accidentellement des puces du PCB ! Ici, aucun souci, puisqu’il s’agit uniquement de stickers.
Pour rappel, la conception des modules DDR5 sera aussi différente de la DDR4 avec la présence d’une puce PMIC (circuit intégré de gestion de l’alimentation) embarquée. L’idée est de permettre une meilleure gestion de l’alimentation et donc de la stabilité du système. Ici, nous sommes sur une puce Texas Instrument TPS 53830. On retrouve aussi la puce M88DR5RCD01 qui est un pilote d’horloge de registre (RCD) et qui est propre aux kits mémoires R-DIMM qui gère le ECC.
Notre kit bénéficie donc des puces Hynix M-die qui sont au nombre de 10. Mais vous allez nous dire qu’il y en a deux de trop ? En effet, 8 sont utilisées pour les 16 GB (8 x 2 GB) et deux puces supplémentaires sont là pour la détection d’erreurs propre aux kits ECC. Nous sommes sur un kit dit « DR » pour dual rank, c’est-à-dire que les puces mémoires se trouvent sur les deux faces.Les puces Hynix portent la référence « H5CG48MEBD » et sont des versions de 2 GB.
[nextpage title= »L’importance du profil XMP : « ]
Paramétrage au sein du BIOS :
On ne le dira jamais assez, mais les paramètres de votre kit mémoire ne se règlent pas automatiquement après l’avoir installé. Si c’est le cas pour votre processeur, il n’en est rien pour votre kit mémoire et un passage par le BIOS sera obligatoire ! Vous pourrez ainsi le configurer manuellement, en choisissant la bonne fréquence, les timings ainsi que la tension correspondant à votre kit. Pour plus de facilité, nous vous conseillons d’activer le mode XMP (Intel) ou DOCP (AMD) dans « AI Overclock Tuner » afin de le paramétrer automatiquement.
Sans cela, vos performances seront impactées dans tous les domaines et vous vous retrouverez avec un kit ne dépassant pas la fréquence de 4800 MHz en CL40. Nous allons donc activer notre profil XMP directement dans le BIOS. Vous êtes nombreux à nous demander la différence entre le profil XMP I et XMP II. Le profil XMP I charge le profil par défaut, le profil XMP II optimise parfois quelques subtimings en plus.
Comme vous l’avez vu sur les captures ci-dessus, une fois le profil XMP activé, les paramètres sont automatiquement détectés. La fréquence monte à 5600 MT/s, les timings sont activés et la tension passe à 1,25 volt sur le VDD et le VDDQ.
[nextpage title= »Test sur la configuration Intel : « ]

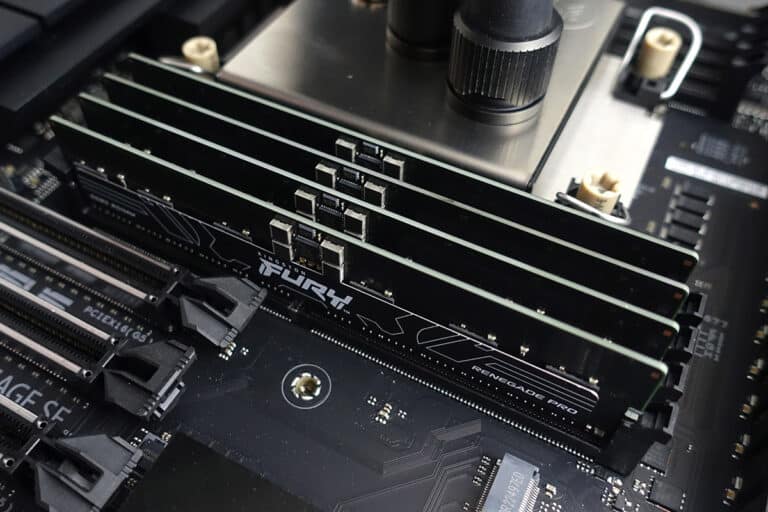

Bien entendu, ce kit ne sera testé que sur une plateforme Intel puisque nous sommes ici dans une configuration particulière avec la carte mère WS W790E-SAGE SE. Pour rappel, ce kit Kingston n’est compatible qu’avec cette carte mère, la seule dont nous disposons ici au labo.
- Carte mère : Asus Pro WS W790E-SAGE SE
- Processeur : Intel Xeon W9-3495x
- Mémoire : 64 GB Kingston Fury Renegade 5600 MT/s CL36
- Carte graphique : MSI GT710
- Système de refroidissement : waterblock EK-Pro CPU WB 4677 Ni + Acetal+ radiateur EK de 480 mm
- SSD : Western Digital SN850 NVMe SSD M.2
- Alimentation : be quiet! Dark Power PRO 12 1500w
- Système d’exploitation : Windows 11 64 bits
Aida 64 :
Il s’agit d’un logiciel capable de vous fournir de nombreuses informations à propos de votre configuration mais qui a surtout la particularité de disposer d’un benchmark mémoire. Celui-ci va calculer la vitesse de lecture, d’écriture, de copie ainsi que la latence de votre kit mémoire. Il est très souvent utilisé notamment pour comparer des kits mémoires entre eux. C’est un excellent outil si vous voulez comparer les performances de votre kit mémoire avec ceux que nous avons déjà eu l’occasion de tester.
La version utilisée pour les tests est la 6.50.2812 bêta et nous avons repris les performances des kits précédemment testés.
Nous avons donc après ce benchmark 4 valeurs : lecture, écriture, copie et latence. Les résultats sont dans la norme pour un kit de 64 GB mais comme on peut s’en rendre compte, la latence est assez élevée. Rappelons qu’il est plus intéressant d’avoir la valeur la plus faible. Maintenant cette valeur est liée à la quantité de mémoire. Pour exemple, avec notre kit GSKill de 128 GB, nous avons obtenu une latence de 100,6 n/s. Bien entendu, la fréquence et les timings jouent aussi un rôle.
Geekbench 3.4.4 :
Il s’agit d’un benchmark disponible en plusieurs révisions, la version 5 venant d’ailleurs de débarquer depuis quelques semaines. Il permet d’obtenir deux scores : l’un en single et l’autre en multi. En utilisant ce benchmark, nous allons nous focaliser sur les performances obtenues sur le score dit « Memory Multi-Core » qui permet de différencier les performances mémoires.
La version utilisée pour les tests est la 3.4.4.
Ici, nous allons être attentif au single-score et au multi-core. Le score de 6670 points est obtenu avec un seul cœur actif sur les 56 dont dispose notre Xeon W9-3495X. Les 205876 points sont obtenus avec les 56 cœurs actifs. À titre de comparaison, nous obtenons un score de 113394 points avec notre i9-13900KS et ses 8 P-Cores + 16 E-Cores.
Dès que l’on isole le score memory, de vraies différences sont visibles entre les kits. Notre kit du jour obtient un score de 7657 points ! Ce score sera meilleur plus la fréquence sera haute et plus les timings seront serrés.
Geekbench 5.2.5 :
Nous avons décidé d’ajouter ce benchmark supplémentaire mais pourquoi ? Le benchmark CPU fait appel à de nouveaux tests qui simulent plus fidèlement les tâches auxquelles sont confrontées les processeurs face aux applications récentes. Geekbench 5 augmente également la mémoire utilisée lors du benchmark pour mieux rendre compte de l’impact de ce paramètre dans les résultats du CPU. Actuellement, nous conserverons les deux puisque la version 3 est encore largement utilisée.
Dernier benchmark que nous utilisons pour nos tests mémoire. Ici nous obtenons un score de 1664 points en single-core et de 38641 en multi-core. Toujours pour avoir un point de comparaison, avec notre i9-13900KS, nous obtenons un score de 26398 en multi-core.
[nextpage title= »Le mot de la fin : « ]
Kingston Fury Renegade 5600 MT/s CL36
Nous n’avons pas eu l’occasion approfondir l’overclocking avec ce kit mémoire Kingston Fury Renegade 5600 MT/s CL36 puisque notre exemplaire du Xeon W9-3495X a dû tourner en presse. Nous essayons d’en récupérer un très vite afin de voir ce que nous pouvons espérer de ce kit en sachant qu’il bénéficie de puces mémoires Hynix qui dispose d’un excellent potentiel d’overclocking.
Avec ce kit, Kingston propose une offre intéressante pour ceux qui disposent d’une carte mère capable d’accepter les 64 GB de mémoire et notamment les cartes plus professionnelles comme l’Asus Pro WS W790E-SAGE SE. Le kit est esthétiquement sobre mais finalement, pas besoin de plus pour le rôle qu’on lui demandera de jouer dans la configuration mise en place.
En ce qui concerne le tarif, on le trouve en Allemagne chez Alternate à 390 euros, ce qui est un prix (plus) élevé pour un kit de cette capacité, en sachant que le kit Fury Beast RGB est disponible à 267 euros mais, et c’est important de le rappeler, nous sommes ici sur un kit R-DIMM dédié aux cartes mères « serveur » et non pas U-DIMM comme nous utilisons sur nos PC. Nous savons que ce type de kit est plus chère que les kits que nous testons habituellement à caractéristiques identiques. Merci à Kingston France pour la mise à disposition de ce sample.
On a aimé :
- Le look très épuré des radiateurs et la couleur noir du PCB
- La qualité de finition des modules mémoire
- Une tension de 1,25 volt ce qui est très correcte
- La garantie à vie
