Ceux qui s’intéressent de près aux technologies savent que le SATA 6 Gb/s ne permet qu’un débit de 550 Mo/s. Sur port M.2, le débit des SSD PCI-E passe à 1 Go/s. Dans ce cas, comment ASRock arrive à ce tour de force : un débit de 4 Go/s sur un SSD M.2 ?

Tout d’abord cela n’est possible qu’avec l’arrivée des nouveaux chipsets Intel Z97 et H97 qui permettent la gestion des SSD PCI-Express sur port M.2. Ensuite, ASRock a changé l’architecture de connexion entre le SSD et le CPU. Connecter le SSD en direct au CPU sans passer par le chipset, évitant ainsi un goulot d’étranglement.

Résultat concret : un SSD Samsung XP941 passe de 790 Mo/s sur un M.2 « normal » à 1,16 Go/s sur l’Ultra M.2. Les débits pouvant évidement varier en fonction des modèles de SSD.

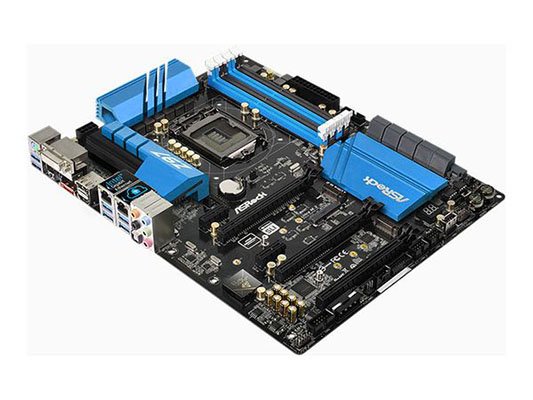

Pour le moment, une seule carte de la gamme ASRock permet pour le moment ce gain de performances, l’ASRock Z97 Extreme 6. Carte que l’on devrait trouver pour un prix de 150 € (estimation).

ASRock Super Alloy – XXL Aluminum Alloy Heatsink – Premium Alloy Choke (Reduces 70% core loss compared to iron powder choke) – Dual-Stack MOSFET (DSM) – NexFET™ MOSFET – 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors) – Sapphire Black PCB Supports 5th Generation, New 4th and 4th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1150) Digi Power, 12 Power Phase design Supports Dual Channel DDR3 3200+(OC), 15μ Gold Contact in DIMM Slots 2 PCIe 3.0 x16, 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 mini-PCIe, 15μ Gold Contact in VGA PCIe Slot (PCIE2) Supports AMD Quad CrossFireX™ and NVIDIA® Quad SLI™ Graphics Output Options: DVI-I, HDMI, DisplayPort 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec), Supports Purity Sound™ 2 & DTS Connect Dual LAN: 1 Intel® Gigabit LAN, 1 Realtek Gigabit LAN 1 SATA Express, 10 SATA3, 1 eSATA, 1 Ultra M.2 (Gen3 x4), 1 M.2 (Gen2 x2/SATA), 10 USB 3.0 (4 Front, 6 Rear), 5 USB 2.0 (4 Front, 1 Vertical Type A)

ASRock Z97 Extreme 6
