Intérieur :

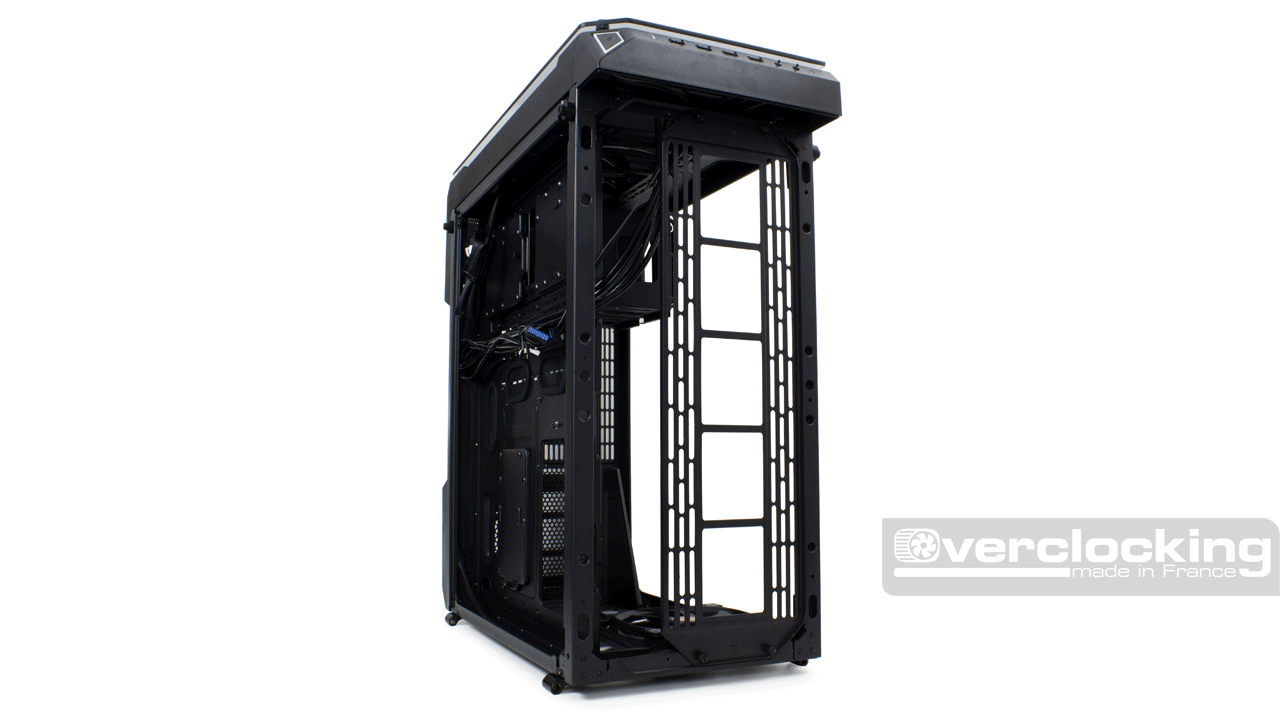

Maintenant que nous avons examiné l’extérieur du View 71, il est grand temps de l’ouvrir pour découvrir l’intérieur. Pour l’ouvrir, ce n’est pas plus compliqué que sur la plupart desboîtiers en verre trempé. On dévisse les 2 vis à main présentes sur chaque fenêtre et on accède à l’intérieur de la bête.
A savoir tout de même, que les portes du View 71 TG RGB de Thermaltake sont maintenues via un système de charnières. Cela fait un système de portières et évite donc de devoir retirer les panneaux en verre bien que cela soit possible.
Le châssis :

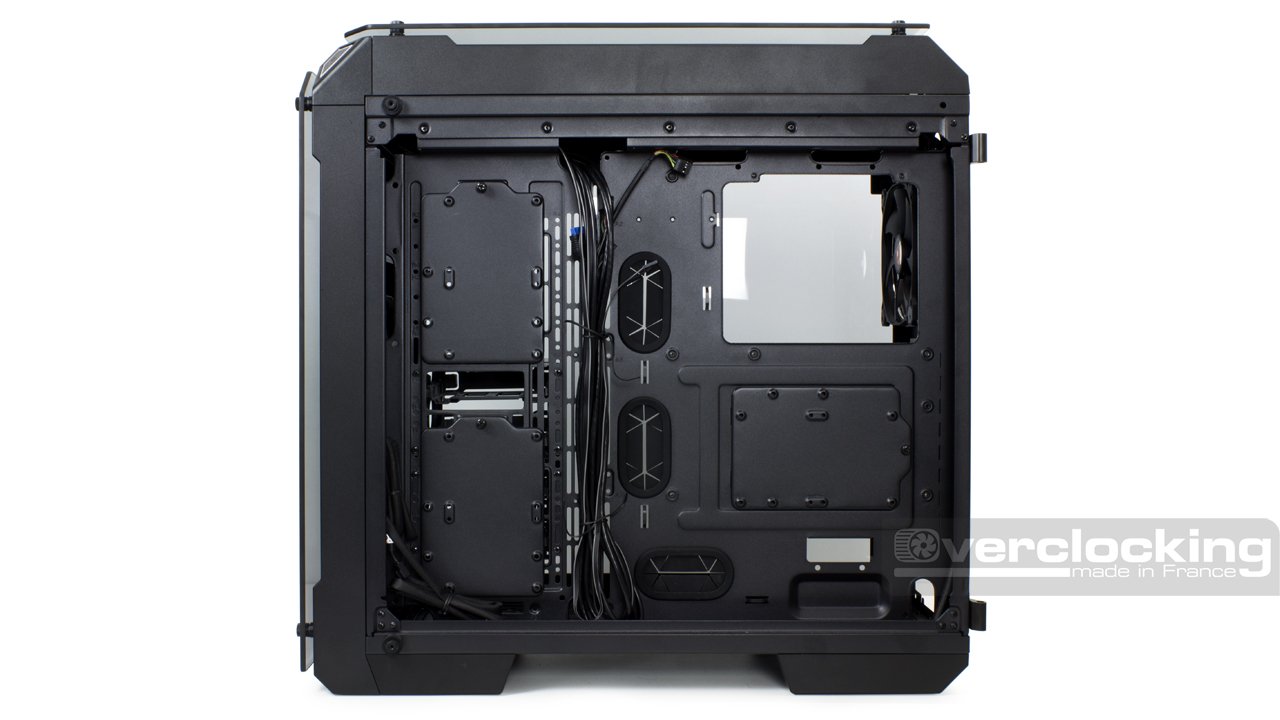

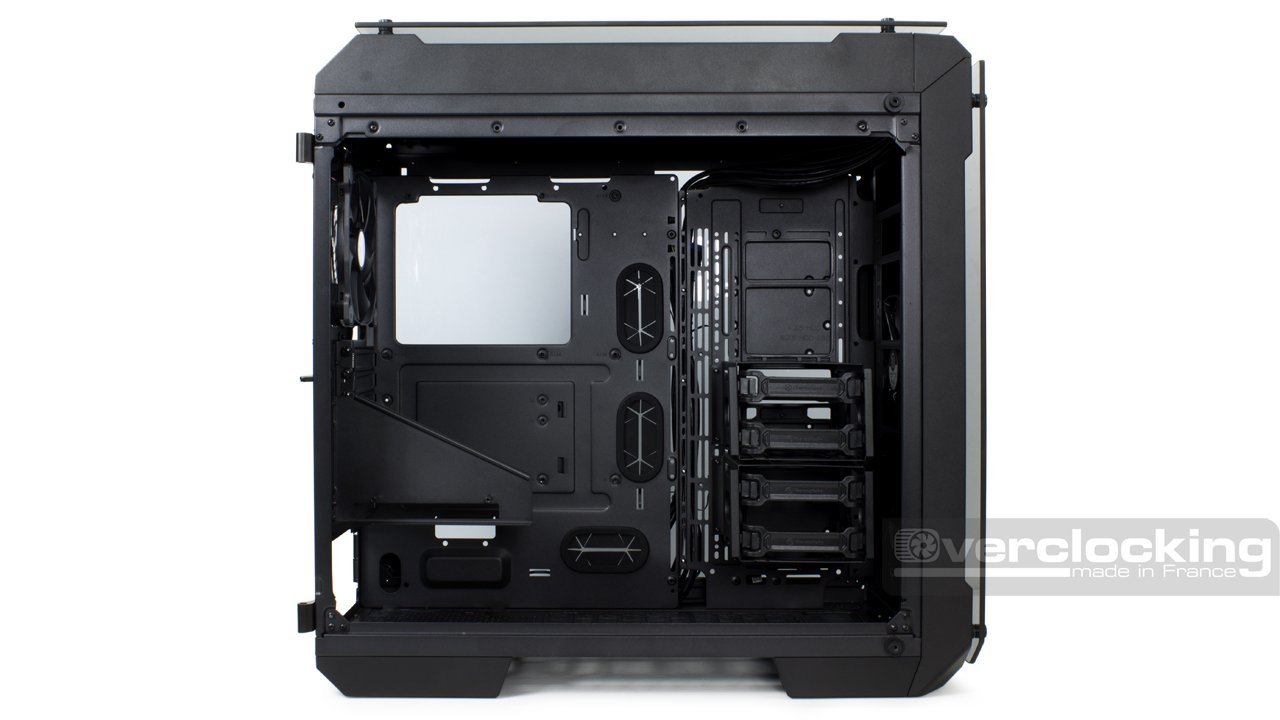

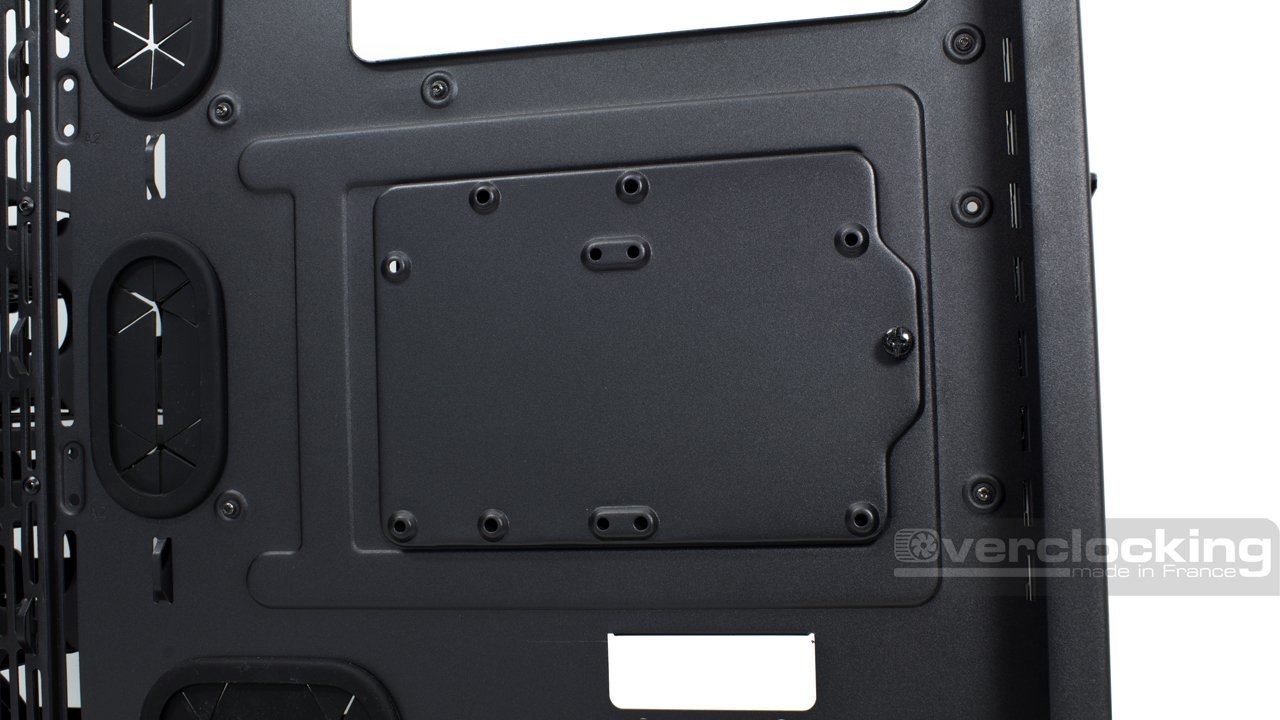

Parlons maintenant du châssis. Nous retrouvons un large accès backplate pour accéder à la carte mère. Trois passes-cloisons sont également de la partie pour le passage des câbles. Ces derniers sont caoutchoutés, ce qui permet de masquer encore un peu plus les câbles.
Au centre, nous remarquons la possibilité de mettre la carte graphique à la verticale. Cela devient de plus en plus la norme dans les boîtiers haut de gamme. Par contre, chose plus inhabituelle mais bien appréciable, le boîtier possède un support de fixation pour la carte à la verticale, permettant de ne pas faire supporter tout le poids de cette dernière sur l’équerre PCI.
Dans ce boîtier, nous pourrons installer toutes sortes de cartes-mères puisqu’il accepte les formats mini-ITX, micro-ATX, ATX et enfin E-ATX. Nous n’avons donc que l’embarras du choix ! Il sera aussi possible d’installer une carte graphique de 310 mm avec la cage HDD et une de 410 mm une fois l’emplacement pour disques durs enlevé.
Les emplacements stockage :

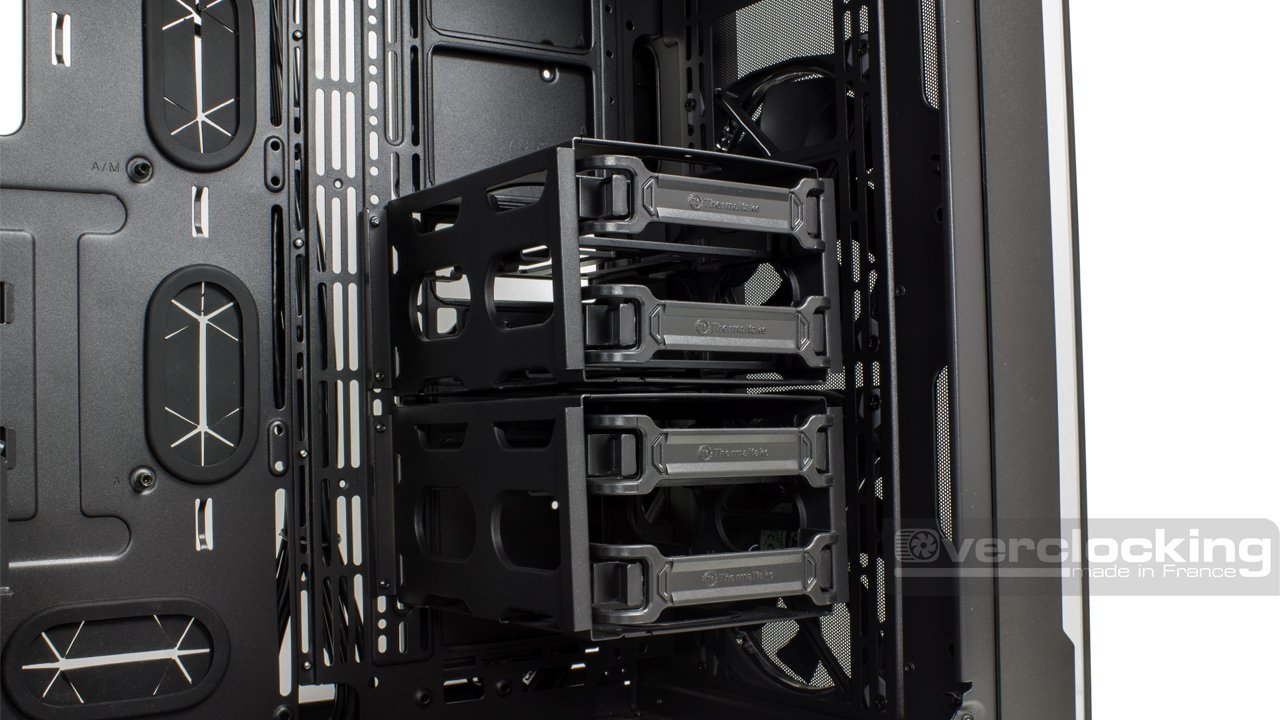

Le View 71 TG RGB propose de nombreuses possibilités concernant les emplacements de stockage. En effet, il sera possible de placer jusqu’à 4 disques durs en 3.5″/2.5″ dans la cage HDD présent aux côtés de la carte mère. A l’arrière, nous disposons aussi d’emplacements supplémentaires. Effectivement, on pourra rajouter jusqu’à 6 disques durs (ou SSD) en 2.5″ ou alors 3 autres en 3.5″.
Si vous n’avez pas autant de disques durs, vous pourrez aussi retirer la cage HDD à l’avant afin de gagner de l’espace pour la carte graphique ou pour un éventuel radiateur qui viendrait s’installer sur la façade du boîtier.
L’emplacement de l’alimentation :
L’alimentation vient se placer sous le support vertical de la carte graphique, sur la gauche du boîtier. Il faudra la poser sur 4 plots en caoutchouc pour limiter les vibrations qu’elle pourrait générer une fois en marche. Elle viendra ensuite se fixer grâce à 4 vis à l’arrière, à son emplacement prévu. A savoir que l’alimentation ne devra pas dépasser les 220 mm de longueur.
Les possibilités de refroidissement et limitations :

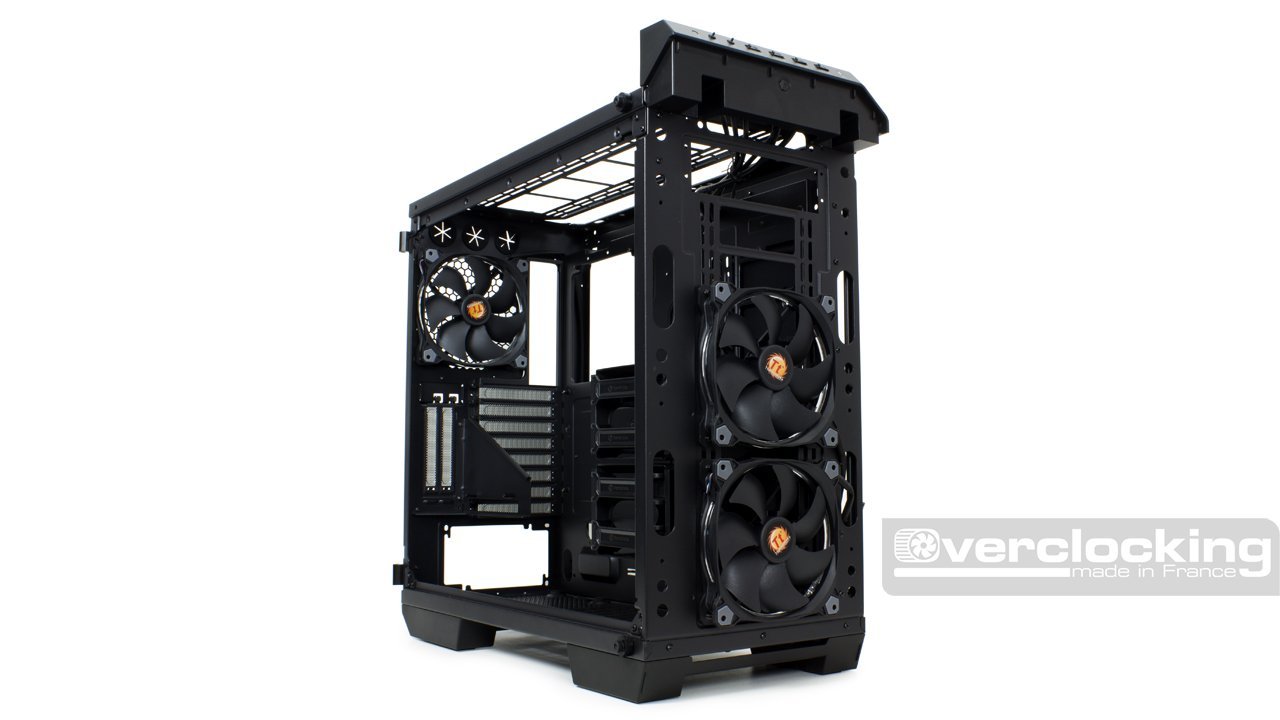

Concernant les possibilités de refroidissement du View 71, nous pourrons placer jusqu’à 3 ventilateurs à l’avant en 120 mm, sinon ce sera 2 en 140 mm. Au dessus, ce sera 3 ventilateurs en 120 ou 140 mm. A l’arrière, plutôt classique, nous avons un emplacement 120 ou 140 mm. Pour terminer, en dessous, nous trouvons aussi deux emplacements dédiés à des ventilateurs en 120 mm. A savoir, que trois ventilateurs Riing RGB en 140 mm sont d’ores et déjà installé dans le boîtier à son arrivée !
Concernant les radiateurs, nous avons aussi de nombreuses possibilités ! Effectivement, il sera possible de placer un radiateur de 360 ou 420 mm sur la façade bien qu’on soit limité à deux ventilateurs en 140 mm. On vissera le radiateur au boîtier puis les ventilateurs sur le radiateur.
En haut et à droite, ce sera la même configuration : jusqu’à 420 mm. A l’arrière, cela ne change pas non plus, nous avons la possibilité de mettre un radiateur de 120 ou 140 mm. Pour terminer, en dessous on a un emplacement de 240 mm.
Pour le refroidissement processeur, dans le cadre d’un aircooling, il ne faudra pas dépasser une hauteur de 190 mm. Tous les aircooling passeront dedans. On pourra facilement y placer de grosses références tel que le Cryorig R1 Ultimate (168,3 mm) ou encore le MSI Core Frozr XL (169,87 mm).
Le bundle :
Le bundle du View 71 TG arrive dans une petite boîte blanche en carton. D’ailleurs, celle-ci renferme :
- Une notice de montage
- Un sachet contenant la visserie et un speaker
- Le boîtier de contrôle du RGB
- Un câble pour le contrôleur RGB
- Deux pads velcro pour fixer le contrôleur
- Une notice pour l’installation du boîtier de contrôle
- Quelques serflex
En somme, Thermaltake fournit un bundle plutôt classique avec le nécessaire pour montage et le contrôle du RGB. On notera la présence du petit speaker chose que beaucoup de constructeurs ne fournissent pas.
Les petits détails :

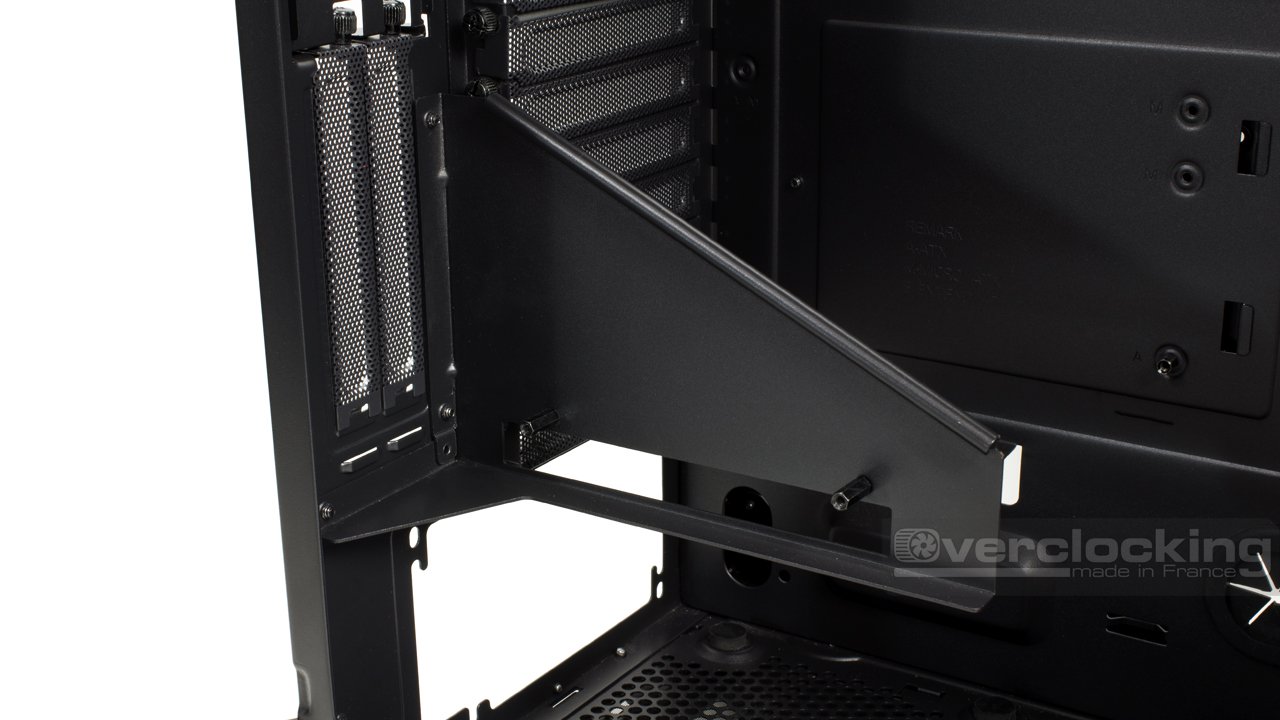

On termine ce petit tour de l’intérieur par les petits détails. En premier lieu, on remarquera le support pour carte graphique à la verticale. Celui-ci évitera à l’équerre de la carte de supporter tout son poids. De plus, il faut savoir qu’il est amovible puisque maintenu par trois vis à l’arrière.
Autrement, pour l’installation de radiateur de watercooling dans le haut, nous avons une platine amovible. Cette dernière peut être déplacée latéralement selon deux positions différentes.
Pour finir, le boîtier arrive avec trois ventilateurs Riing 14 RGB : deux à l’avant, un dernier à l’arrière. Sachez qu’il s’agit de modèle que l’on peut acheter dans le commerce.
