Le PCB et les connectiques :
Les outils pour clocker :

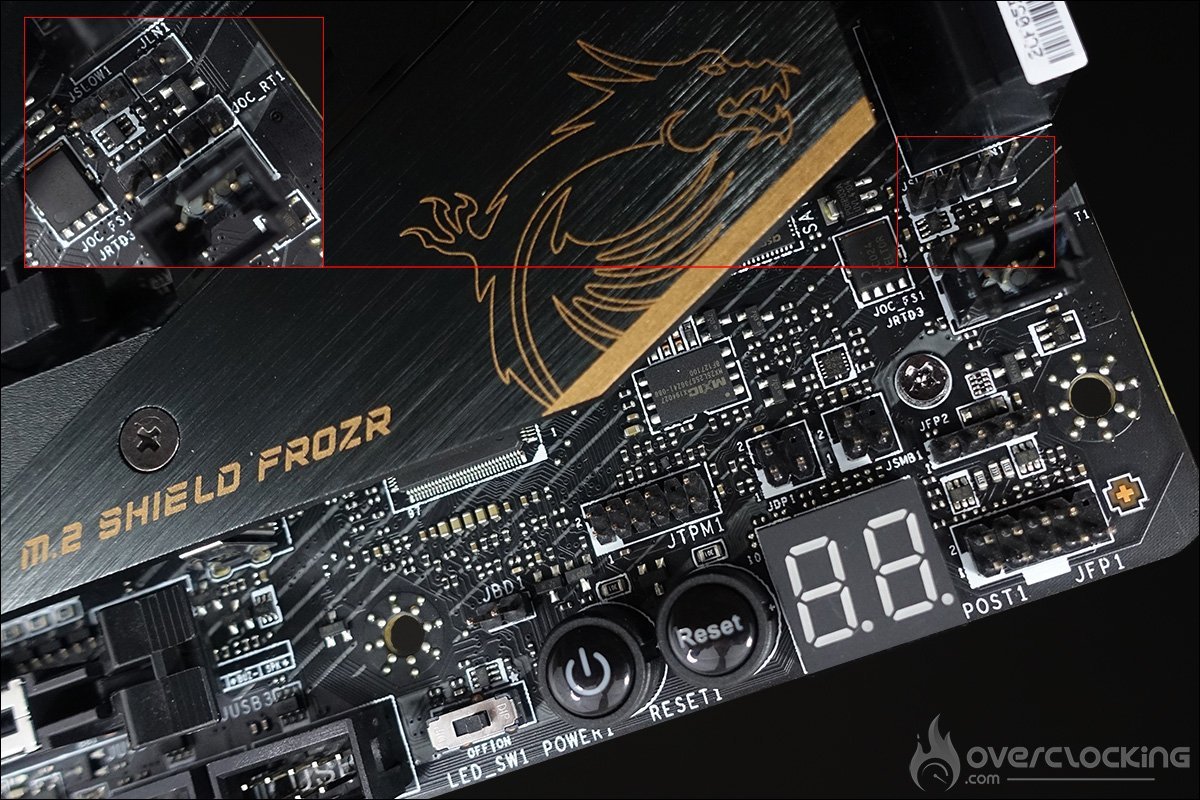

Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont assez nombreux sur ce modèle et seront d’une aide efficace pour l’overclocking. On peut regretter l’absence d’un mode LN2 mais celui-ci reste dédié à la version Godlike.
- Le bouton power : permet la mise sous tension de la carte mère.
- Le bouton reset : permet de redémarrer la carte mère en cas d’échec.
- Jumper OC Force : permet de redémarrer la carte même si les paramètres choisis dans le bios ne permettent pas le boot. Cela évite de devoir faire un Clear CMOS pour rebooter et donc de perdre vos paramètres encodés.
- Jumper ReTry Button : permet de tenter de relancer plusieurs fois d’affilée la carte mère jusqu’au moment où celle-ci boot. Il s’agit ici d’une fonction liée aux tests sous LN2.
- Jumper Low Temperature : permet de faciliter le démarrage de la carte mère lorsque les températures sont basses, c’est-à-dire sous azote liquide.
- Jumper Slow Mode : permet de booter avec un coefficient de 16x et une fois dans l’OS de remettre celui choisi dans le bios. Sous froid, si vous voulez atteindre 6GHz en 60x100MHz, en activant le Slow Mode, vous bootez en 16×100 et dans l’OS, hop vous revenez à 60×100. C’est surtout pour des max screens.

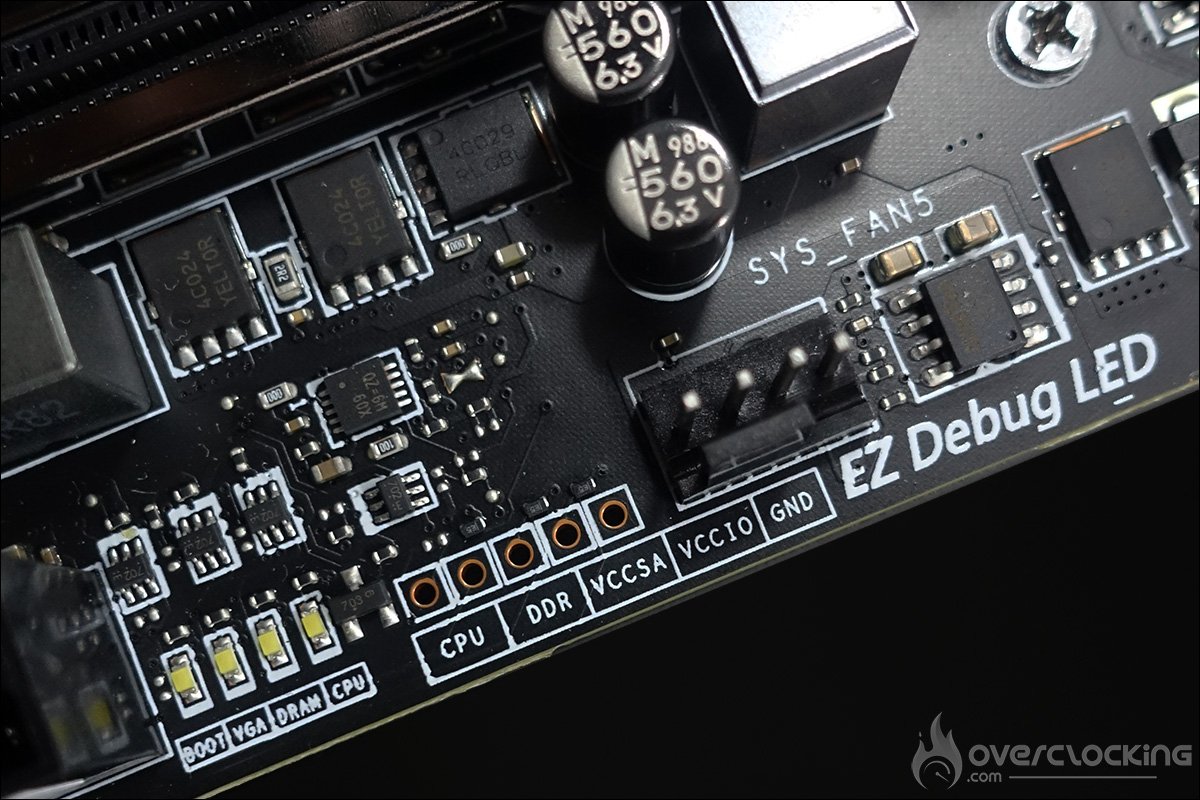

- Le EZ Debug LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.
- Le Debug Led : permet d’afficher un code qui correspond au composant responsable de l’erreur lors du boot. Ceux-ci s’affiche à présent sur l’écran OLED et la liste des codes se trouve au sein du manuel.
- Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut.
- V-Check : permet de mesurer les tensions à l’aide d’un multimètre directement sur le PCB.
Le PCB :

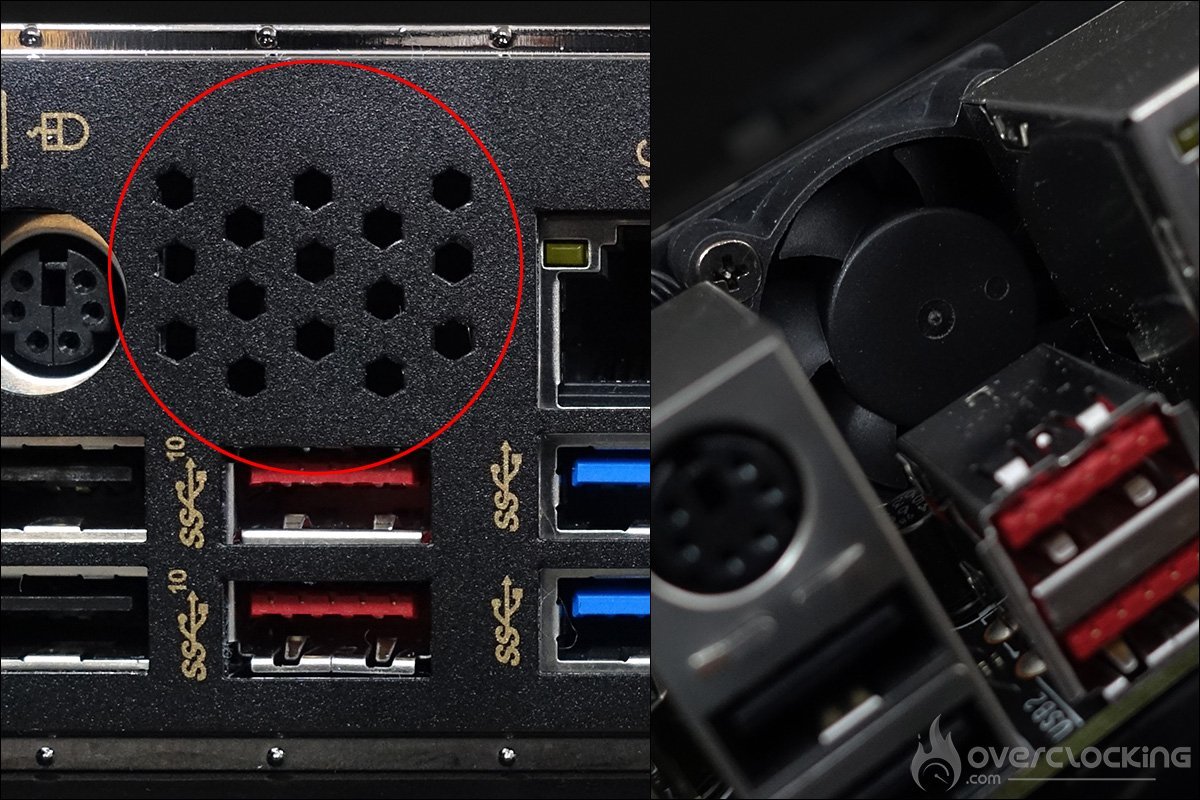

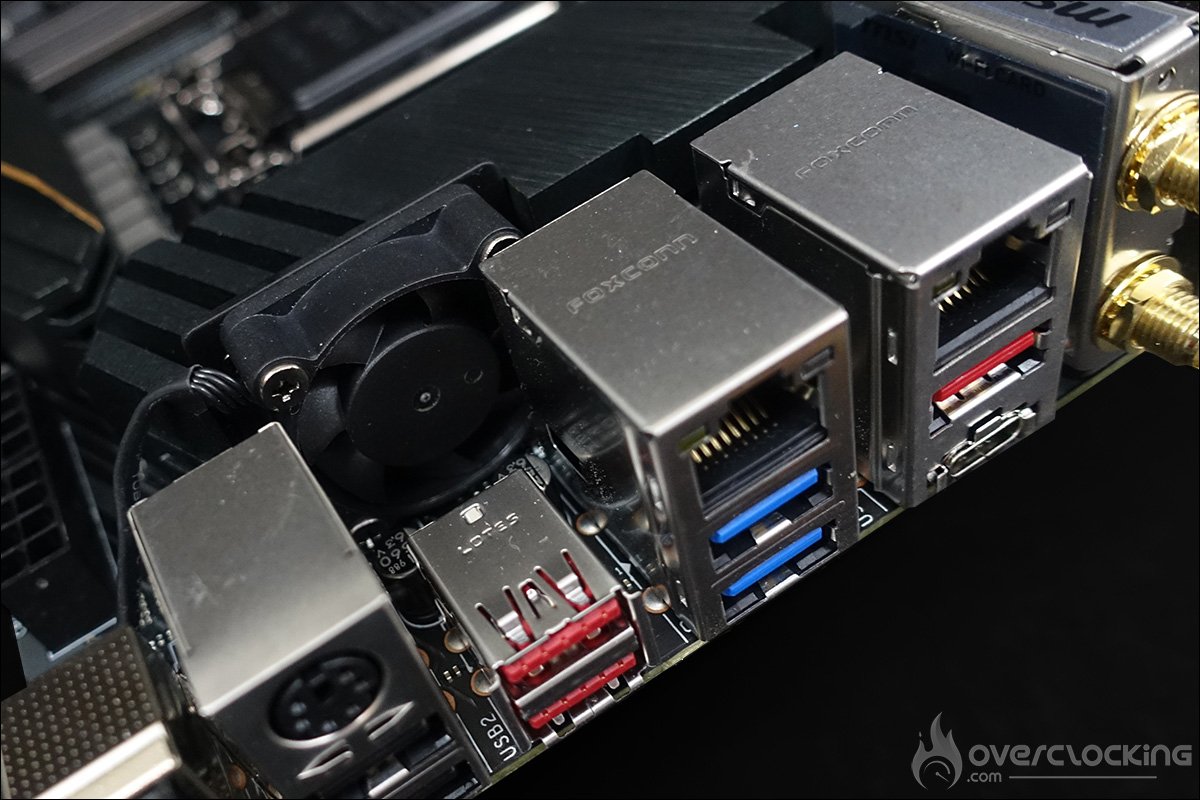

Avant de passer à l’observation de l’étage d’alimentation, nous avons eu la drôle de surprise de tomber sur un ventilateur dissimulé à coté des connectiques arrières. Loin de nous l’idée d’imaginer que MSI ait décidé de le dissimuler sans en parler, mais difficile aussi de lui trouver un réel intérêt. Surtout qu’il va souffler vers l’intérieur de votre configuration et que les quelques trous permettant l’arrivée d’air extérieur sont réduits à leur strict minimum.

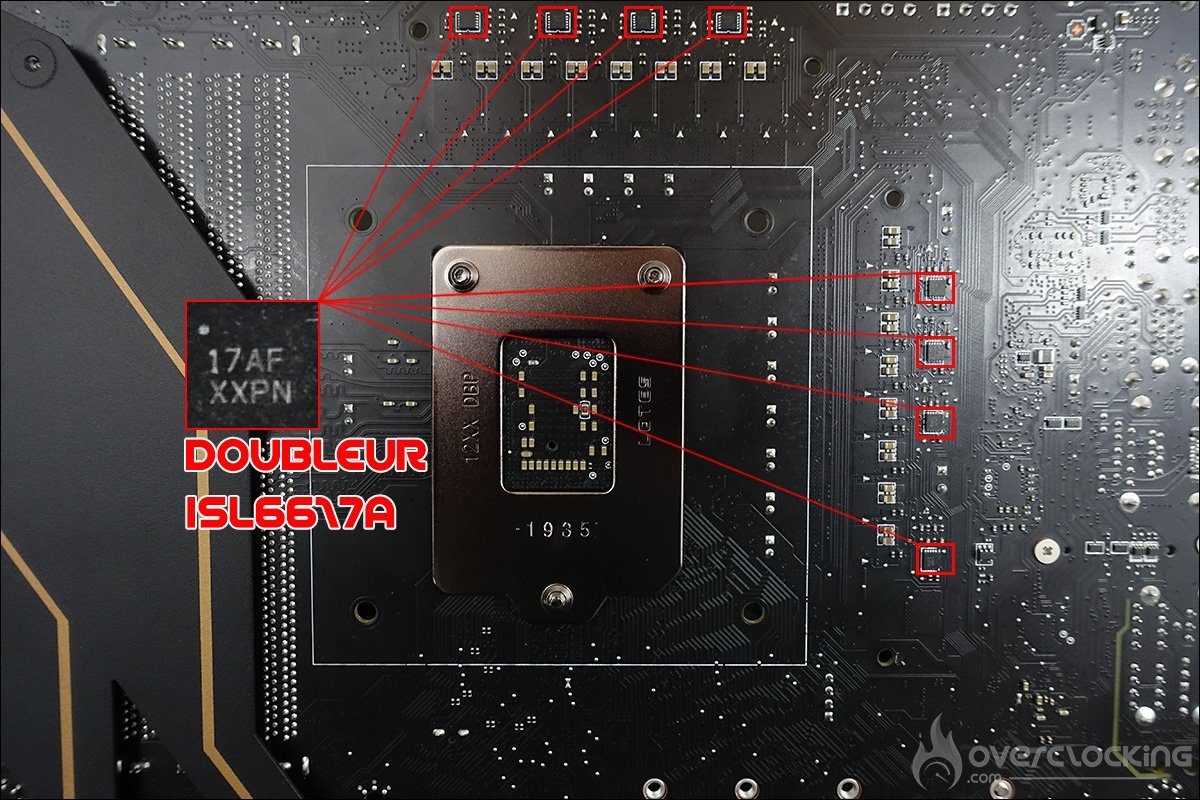

Notre MSI MEG Z490 ACE est équipée d’un nouveau contrôleur qui porte la référence ISL69269 et qui serait une petite révolution. Nous n’avons pas reçu toutes les informations nécessaires mais voilà ce que nous pouvons déjà vous dire. L’étage d’alimentation CPU est composé de 16 phases. En réalité, elles ne sont qu’au nombre de 8 mais doublée grâce aux dédoubleurs de phase ISL6617A qui se trouvent à l’arrière du PCB. Les mosfets sont quant à eux tous des ISL99390 de 90A déjà utilisés sur certains modèles hauts de gamme de MSI. Nous sommes ici sur un étage d’alimentation très costaud pour accueillir et peut-être supporter la consommation du modèle 10 cœurs.
Le contrôleur ISL69269, en plus des huit phases du CPU sera en charge aussi de gérer le VCCSA/VCCIO. C’est sur ce point que subsistent des inconnues que nous tentons d’éclaircir.
Les connectiques :

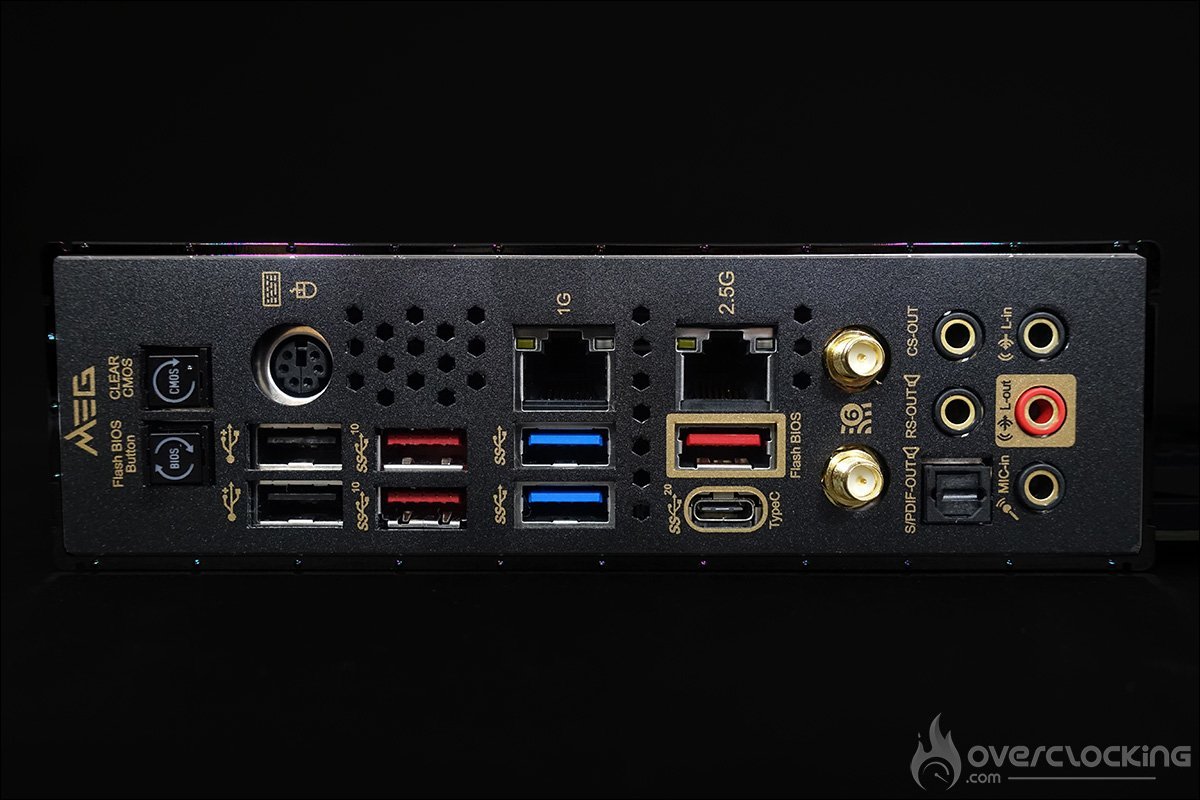

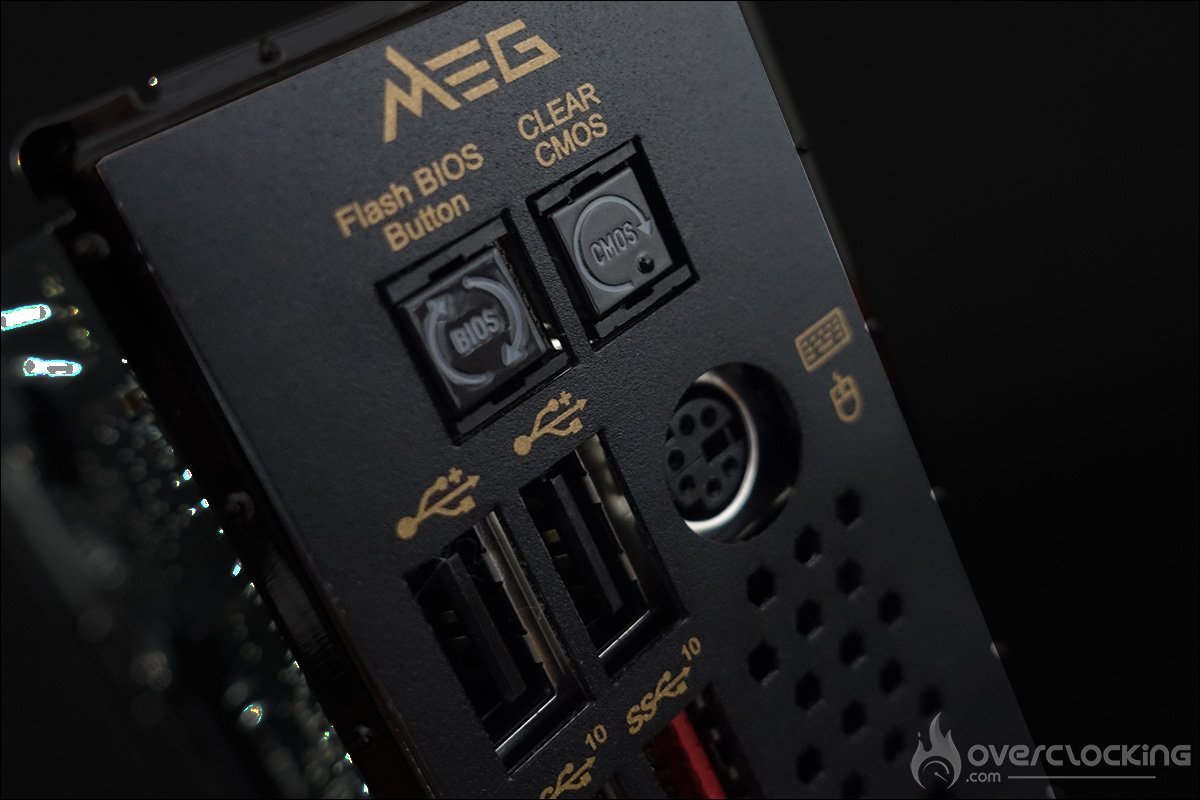

La façade arrière dispose des éléments suivants. Tout d’abord le Clear CMOS ainsi que le bouton permettant de flasher le bios à partir d’une clé USB. On retrouve ensuite les supports d’antennes pour le Wi-Fi dual band.
Au niveau des ports USB, cette Asus ROG Maximus XII Extreme dispose de deux USB 2.0, de six USB 3.2 Gen 1 type A, de deux USB 3.2 Gen 2 Type-A, d’un USB 3.2 Gen 2 Type-C et d’un USB 3.2 Gen 2×2 Type-C. Enfin, on retrouve pour terminer les différentes sorties audio ainsi que deux ports réseau (1G et 2.5G).
