L’overclocking manuel CPU et mémoire :

Protocole :

Comme à notre habitude, nous allons débuter les tests en choisissant, via le BIOS, une fréquence de départ appliquées sur les 10 cœurs. J’ai opté pour une fréquence de 5000 MHz en 50 x 100 avec une tension de 1.2 volt. L’idée est ensuite, dans l’OS, de tester la stabilité sur plusieurs run de Cinebench R15. Ensuite, j’augmente par palier de 100 MHz en vérifiant si ça passe. Si ce n’est pas le cas, j’augmente la tension par palier de 0.05 volt.
L’idée est de se faire « rapidement » une idée de la fréquence max benchable. Pour de l’overclocking H24, il faudra bien sûr prendre plus de temps pour affiner la tension afin de lui fournir le minimum nécessaire.

L’overclocking manuel :

Première constatation, le score à 5GHz à Cinebench R15 avec les 10 cœurs actifs à cette fréquence semble cohérent face à celui obtenu avec notre 10900K à stock. Pour rappel, on a remarqué que lors de nos tests multi-threads, les cœurs se fixaient à une fréquence de 4900 MHz. Pour passer Cinebench R15 à 5 GHz, la tension était de 1.17 volt.
Au niveau du vdroop et en laissant tout en automatique, celui-ci n’est pas trop important. Pour une tension de 1.2 volt validée dans le bios, j’obtiens au multimètre 1.17 volt en bench. Il est bien sûr possible de rectifier cela dans le bios si vous désirez une tension constante. Je n’ai pas vraiment rencontré de problèmes jusqu’à 5300 MHz. Après les choses se corsent et il faut monter énormément la tension.

Le kit utilisé ici est le GALAX HOF OC Lab cadencé à 4400 MHz et avec des timings de 19-19-19-39 pour une tension de 1.40 volt. Il s’agit d’un kit équipé de puces B-die sur un PCB A2. Vous pouvez retrouvez son test ici ainsi que nos autres tests de kits mémoires.

Overclocking 10900K MEG Z490 ACE

Publicité

Finalement, pas trop de difficultés pour atteindre les 5300 MHz sur les 10 cœurs, ce qui est plutôt une excellente nouvelle. Le max benchable sous Cinebench R15 est à 5350 MHz et l’on peut considérer avoir un overclocking stable aux alentours de 5.2 GHz. C’est donc, par rapport au 9900K, d’excellentes performances en n’oubliant pas que nous disposons de deux cœurs supplémentaires ! Il n’existe aucune différence dans le potentiel d’overclocking avec le modèle Asus testé précédemment.

10900K à 5350 MHz MSI Z490 ACE

L’overclocking mémoire :

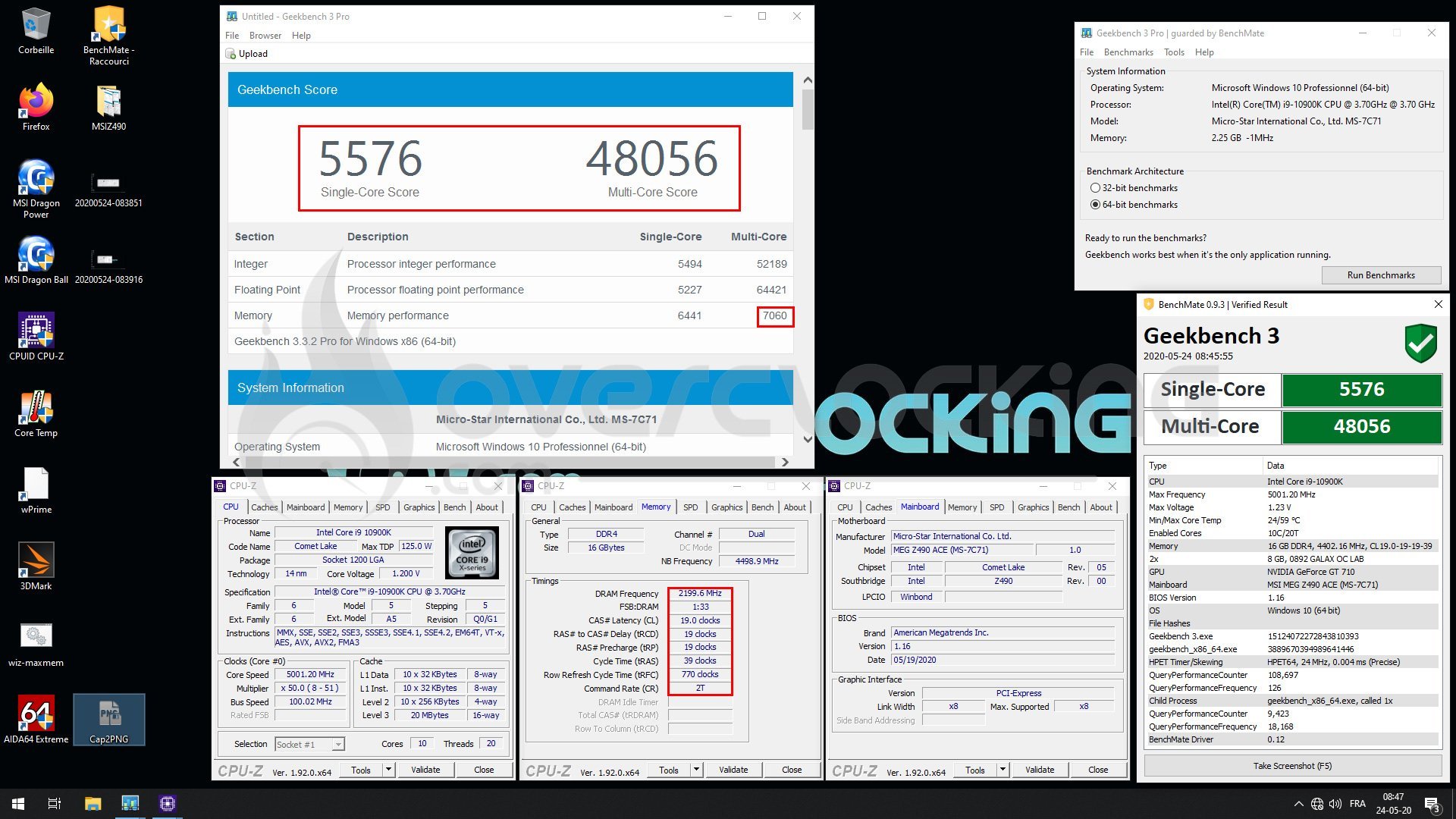

Sur cette génération, comme sur la précédente, avec des kits B-die A2, on est en droit d’espérer passer les profils « 4000 MHz C12 » et « 4800 MHz C14 ». Si le premier n’a été qu’une formalité, j’ai rencontré plus de difficultés pour atteindre les 4800 MHz, que je n’ai d’ailleurs jamais atteint.

Pour aller plus loin :
Test : DeepCool Mystique 360

Seconde carte mère Z490 que je teste et je commence à comprendre petit à petit. Il semblerait que par rapport à la génération précédente, les fréquences VCCIO et VCCSA doivent être augmentées « violemment » pour atteindre du 4800 C14. Pour ma part, je suis resté durant mes tests dans une tension max de 1.4 volt. J’ai passé plus de 8 heures de tests afin de comprendre et d’arriver finalement à ces résultats qui ne me satisfont pas encore.

Pour vous montrer un peu comment cela se passe, il faut par exemple tester chaque timing indépendamment afin de voir sa répercussion positive ou négative sur le score. Imaginez aussi le nombre de crash, de reboot et donc le temps que cela peut prendre en sachant que parfois certains profils passaient et ne passent plus par la suite… Je rêve la nuit des codes erreurs 55, 91, …
Heureusement qu’il est possible de les modifier à la volée via MSI Dragon Ball.

Overclocking des timings et subtimings

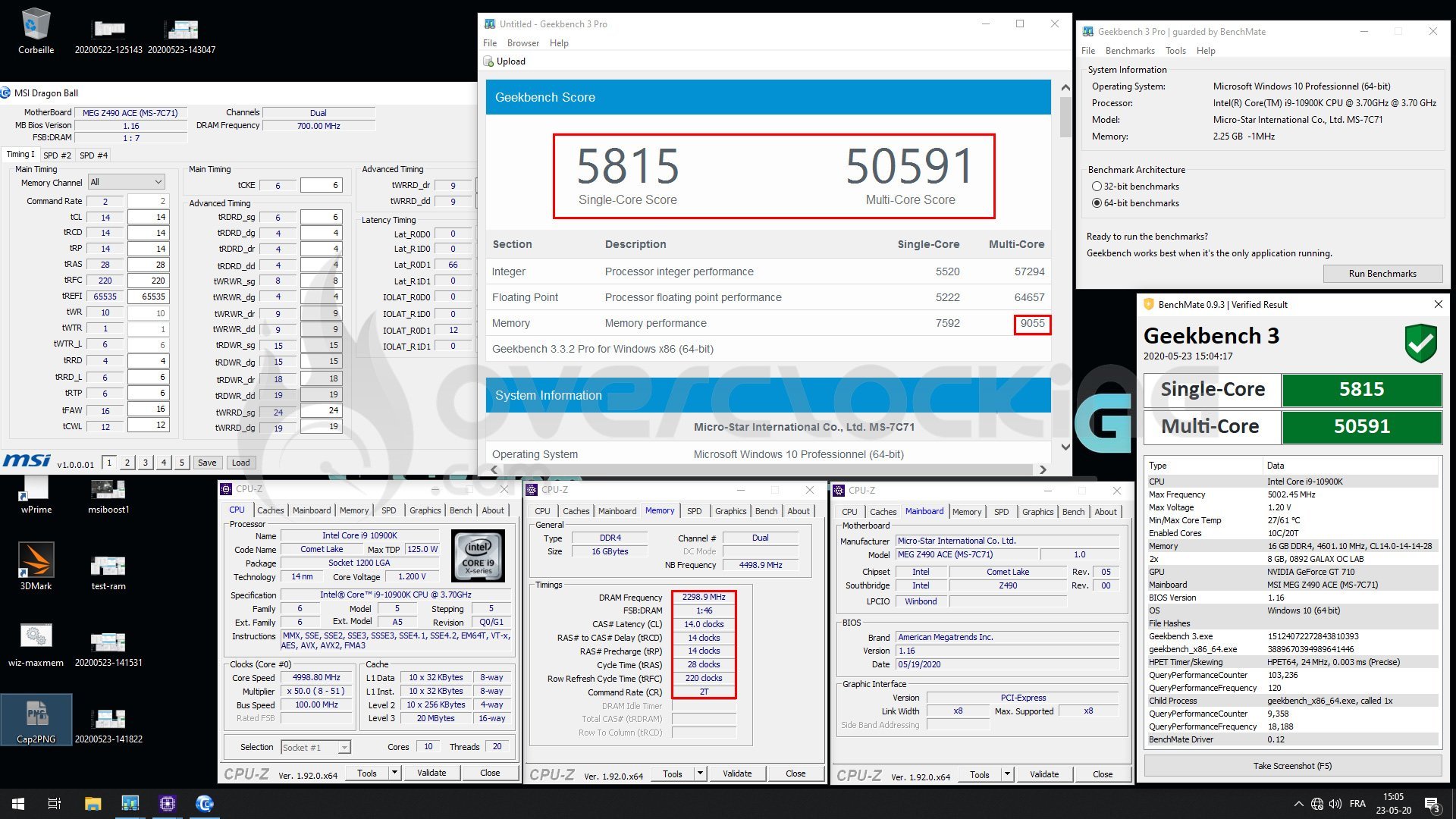

Enfin, pour terminer, voici le meilleur score obtenu en poussant le i9-10900K à 5.3 GHz (ring 48x) et GALAX HOF OC Lab 4600 MHz 14-14-14-28 2T à 2.0 volts (VCCIO 1.35v – VCCSA 1.40 volt).

10900K 5.3 GHz 4600 MHz C14

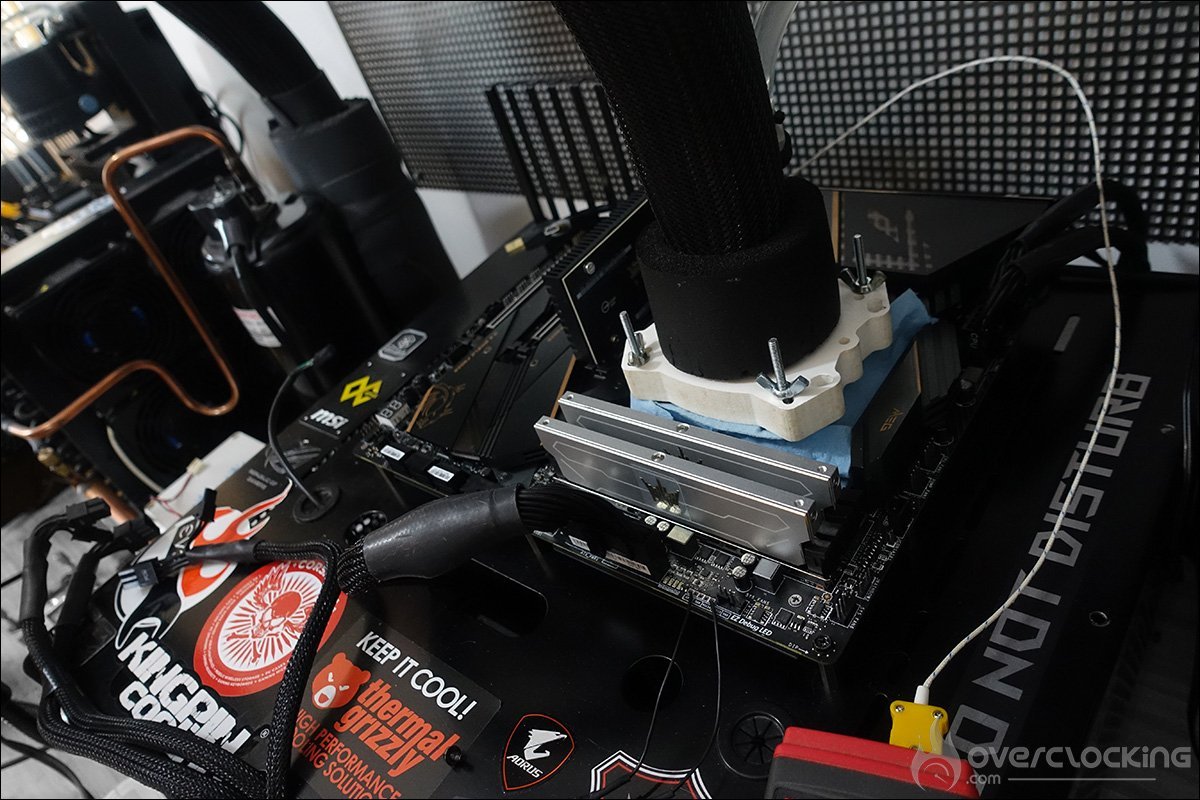

Et si on passait sous DOD :

Bon, je ne me fais pas trop d’illusions, mon pauvre petit DOD (-50°C à vide) va avoir du mal à encaisser les températures de ce i9-10900K.

Première bonne nouvelle, le froid fait du bien à la tension puisque je ne dois pas l’augmenter. Pour rappel, sous watercooling, à 1.37 volt, c’était 5350 MHz max. Une fois sous froid, en conservant cette tension, j’ai pu atteindre 5700 MHz. Regardez bien sur le screen, les températures deviennent positives et le cœur le plus chaud atteint 17°C.

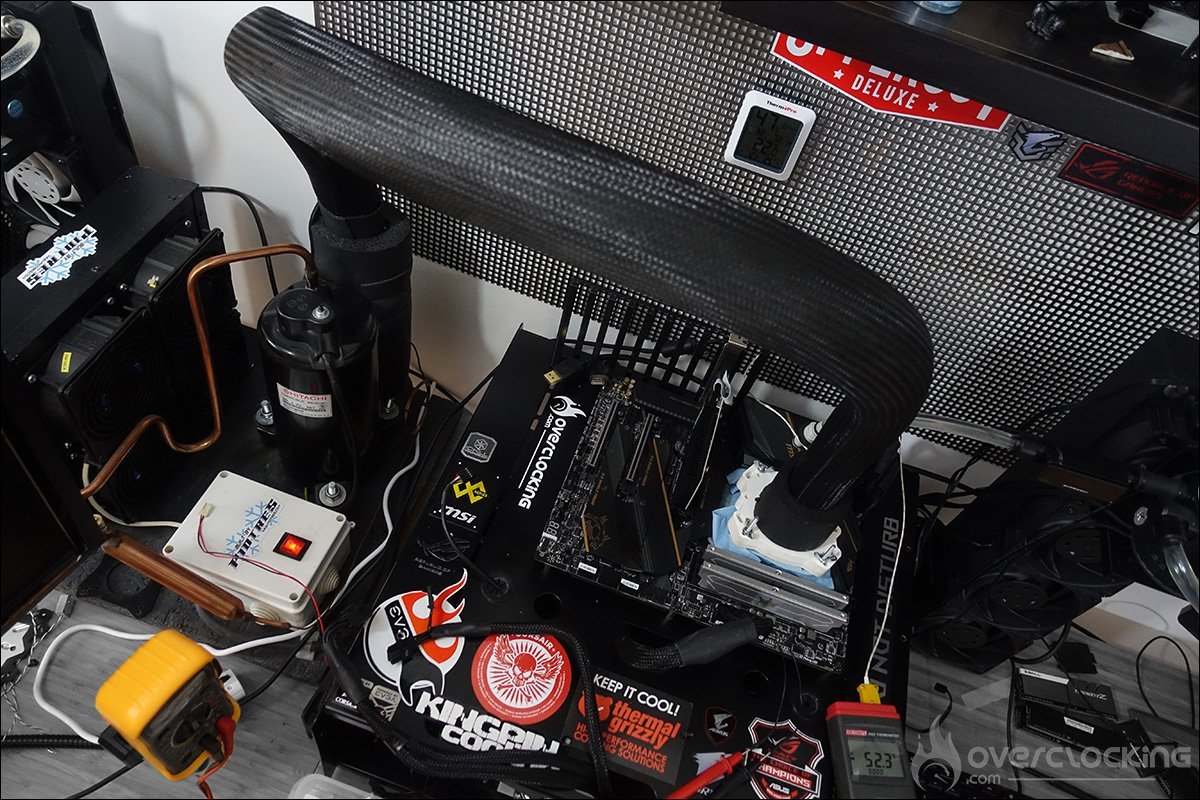

MSI Z490 ACE et i9-10900K sous DOD

Pas possible d’aller plus haut, une augmentation de la tension n’apportera rien. Prochaine étape, ce sera sous azote liquide. Par contre, avec un CPU sous froid, je bench sans soucis à 4800 MHz CL14 en conservant une tension de 1.35v VCCIO et 1.40v VCCSA.

Le comportement des VRM :

En ce qui concerne les VRM et durant mes tests, je n’ai rien remarqué de particulier que ce soit en terme de températures qui grimpent. Je reviendrai donc sur ceux-ci dans un dossier lorsque j’aurai passé en revue toutes les cartes mères Z490 présentes dans le labo.
