Aujourd’hui, nous passons en revue la MSI MAG Z790 Tomahawk Max Wifi, une carte mère milieu de gamme complète pour une utilisation gaming. Il s’agit de la seconde carte mère MSI en Z790 que nous testons, ici le refresh « MAX » de la Carbon apporte le Wifi 7 et un slot M.2 5.0. Voyons si cette dernière parvient à faire mieux que la MPG Z790 Carbon Max Wifi testée il y a peu.
Cette carte mère est proposée au tarif de 331,98 € chez Amazon, et 389,95 € sur les sites du groupe LDLC.
Merci à MSI de nous avoir fourni cet exemplaire pour ce test.
[affilizz-publication id= »cr24ee952″]
[nextpage title= »La MSI MAG Z790 Tomahawk Max Wifi : »]
Le bundle :
Un petit tour par le bundle de cette Z790 Tomahawk Max pour voir si son bundle est bien fourni. Sans surprise, on retrouve quelque chose d’assez standard, câbles SATA, manuel, CD et antenne Wi-Fi. Nous sommes sur un bundle proche de celui de la Carbon Max.
L’architecture :
Cette Z790 Tomahawk Max est toujours sur un chipset Z790, ici le refresh « MAX » n’est qu’une appellation marketing pour différencier ces deux gammes. Ici, nous avons un support de la DDR5, du PCIe 5.0 avec cette fois un slot M.2 5.0 sur le PCB et pour finir le support natif des CPU Intel de 14eme génération.
Les différents radiateurs :

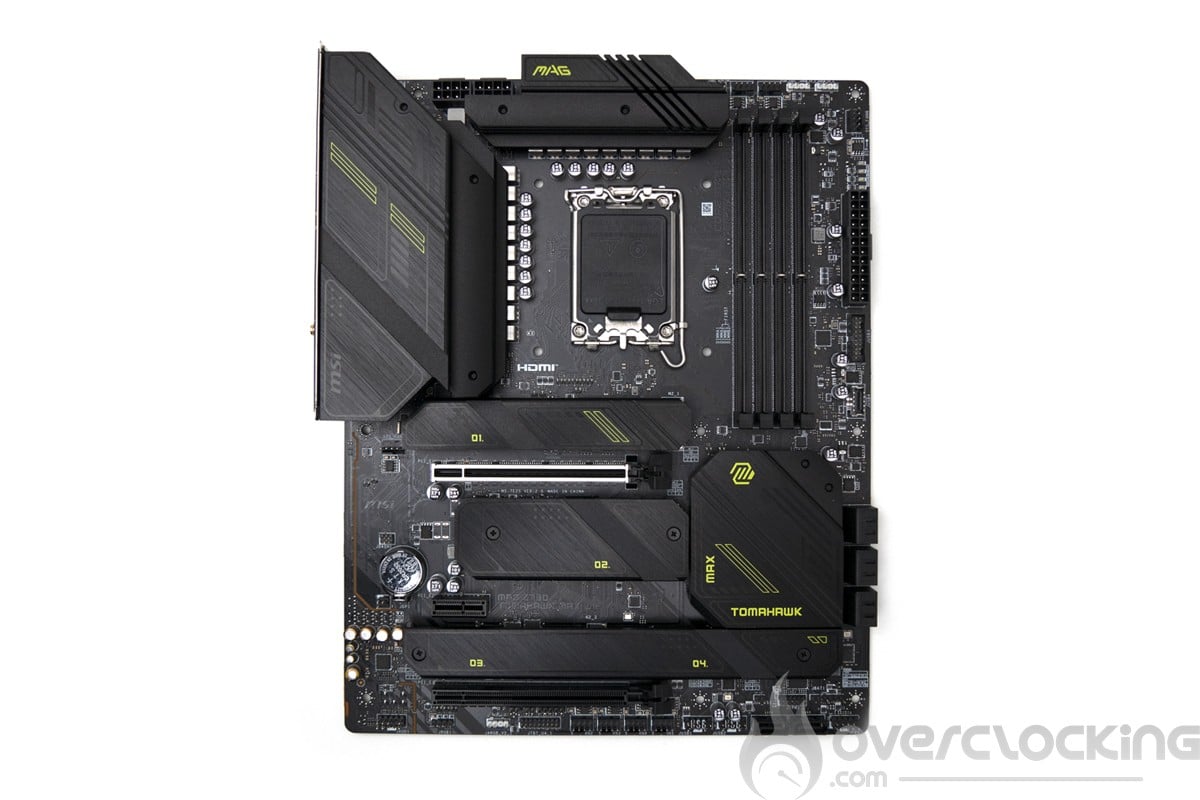

Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. Les couleurs dominantes sur le PCB sont le noir avec des touches de vert sur les radiateurs. Ici, aucun RGB ce qui la rend très sobre.

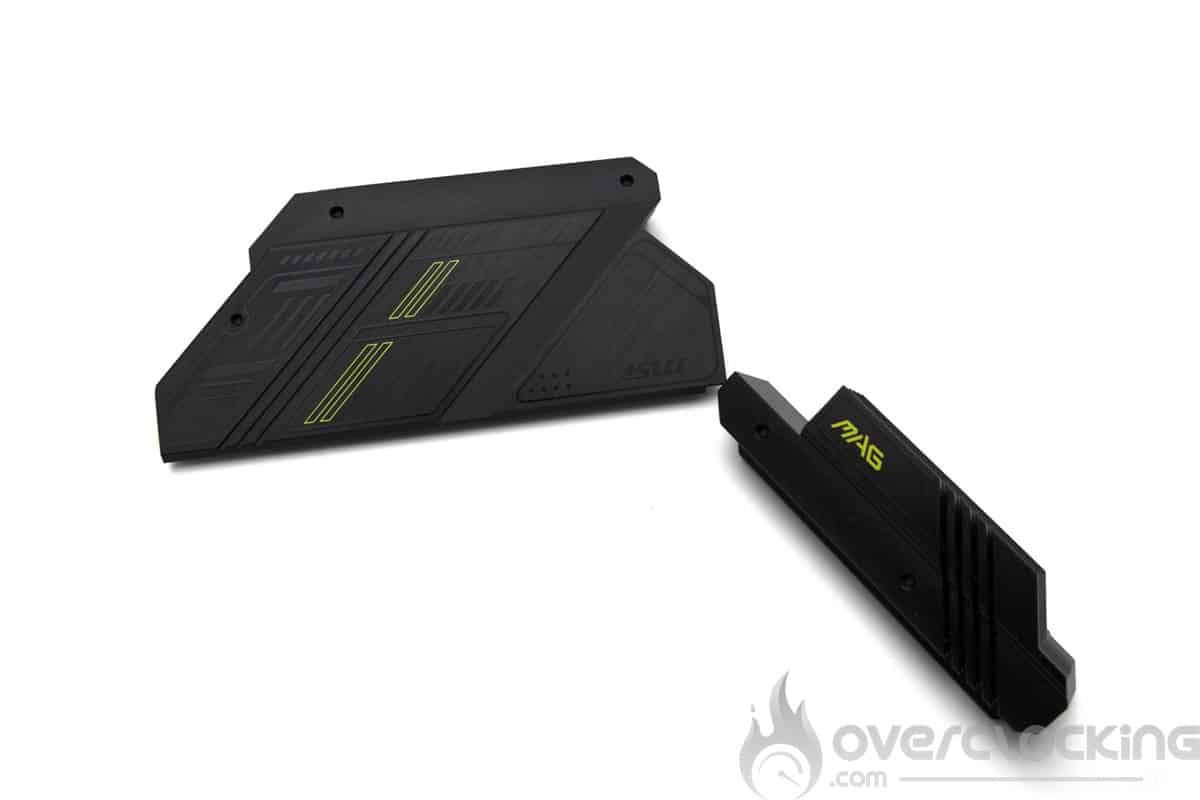

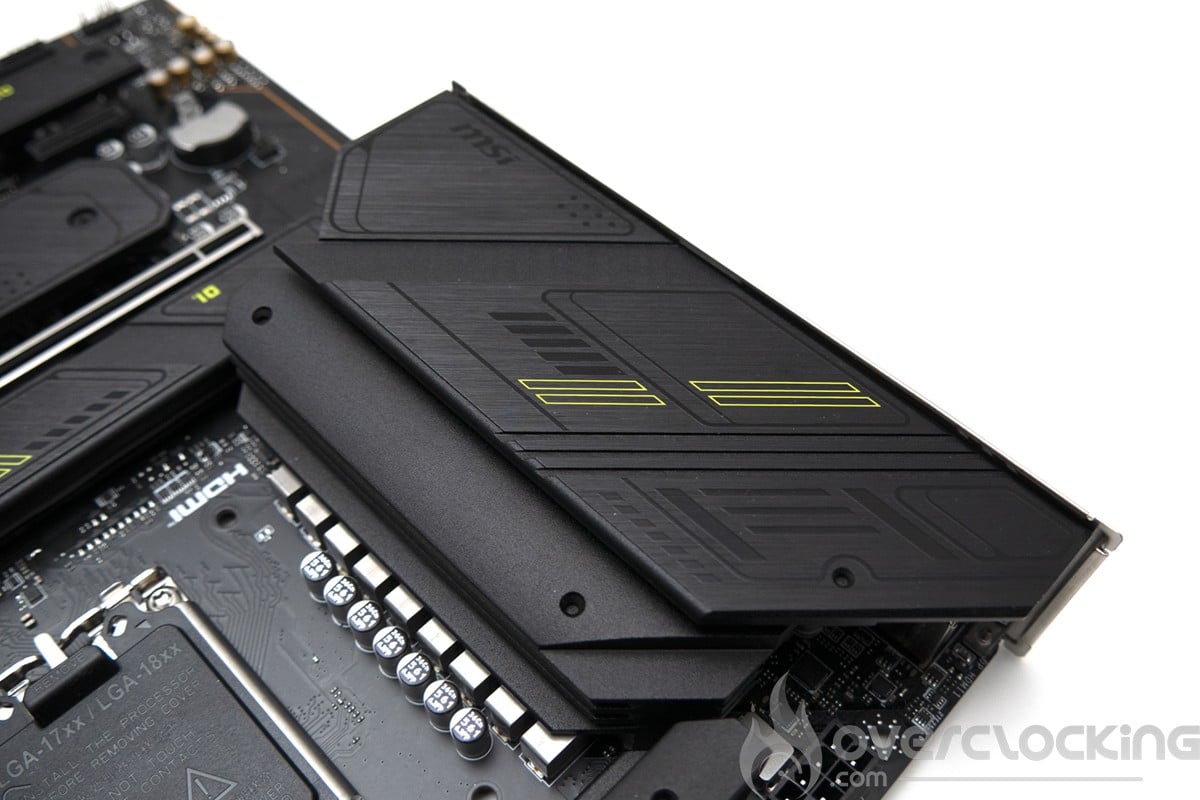

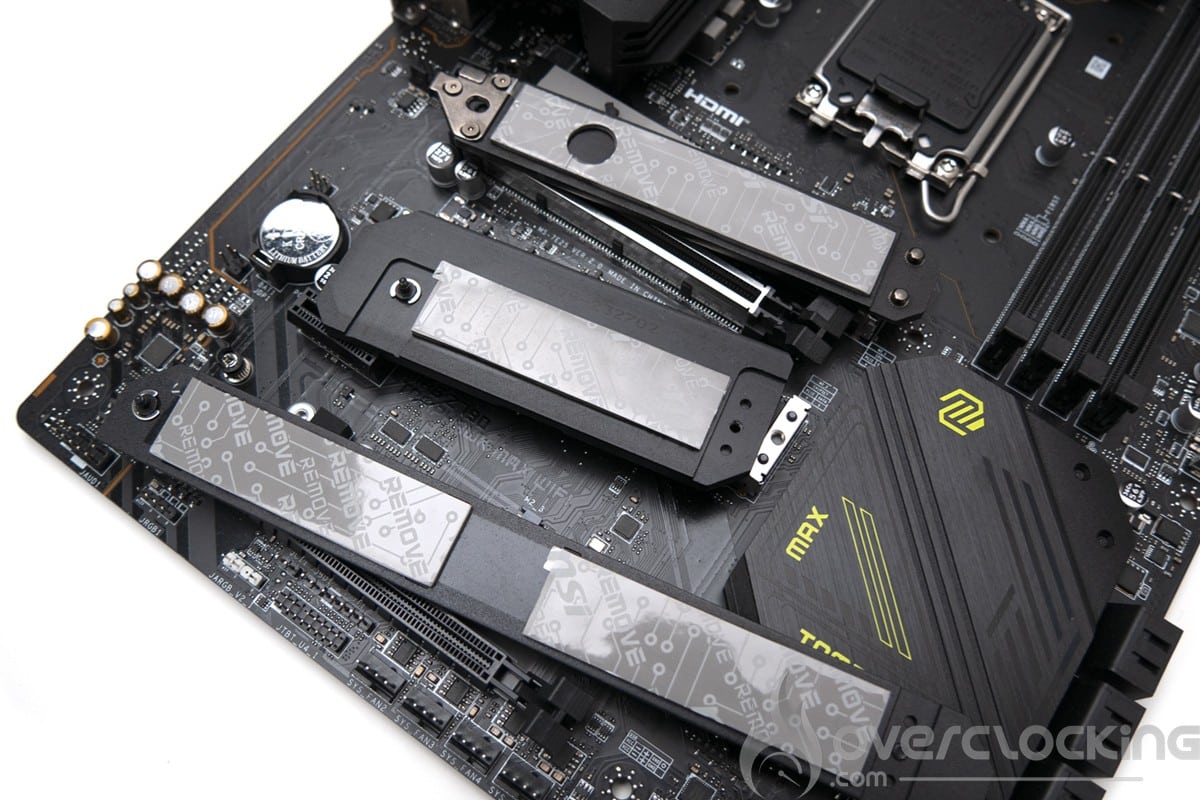

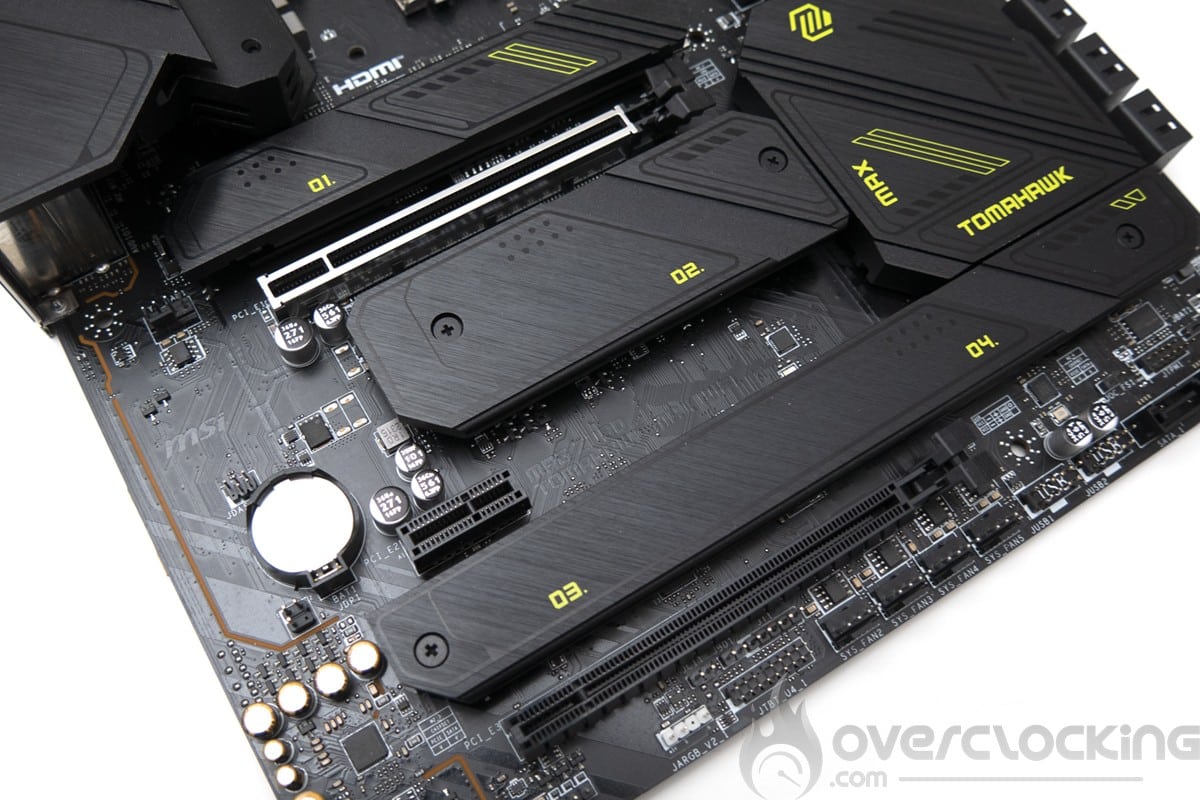

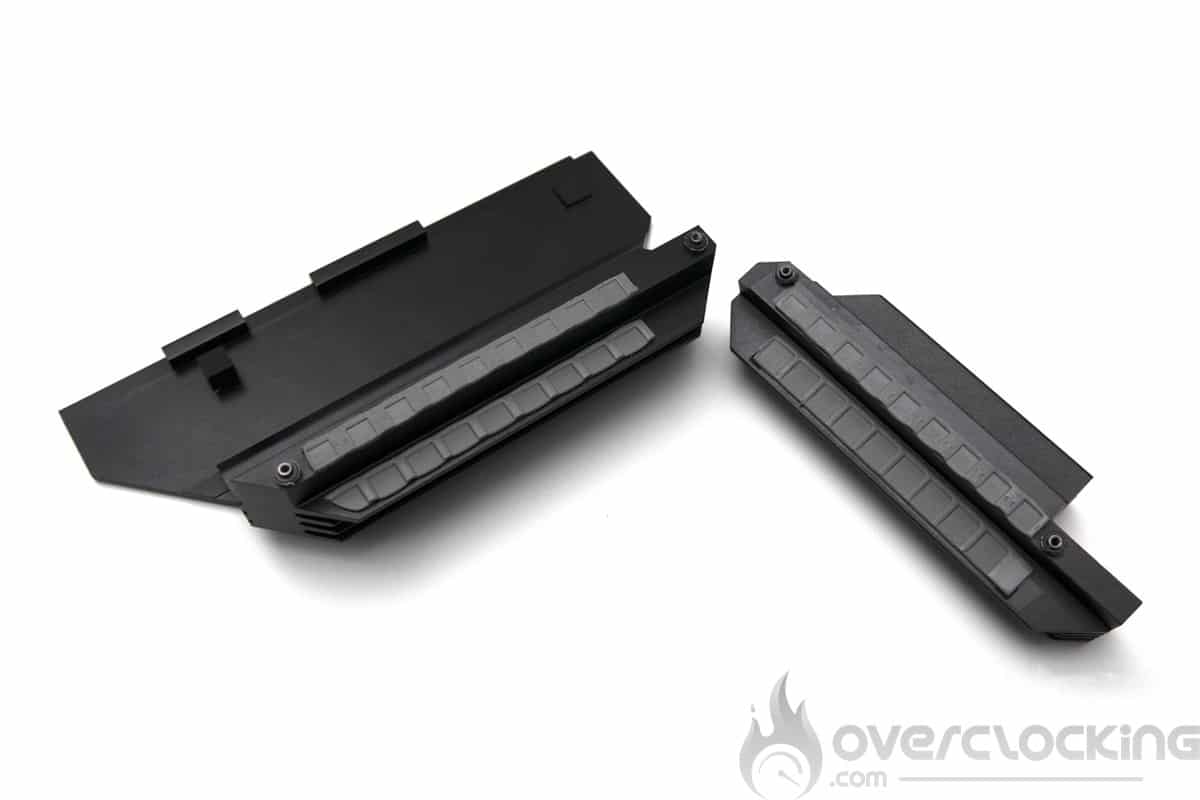

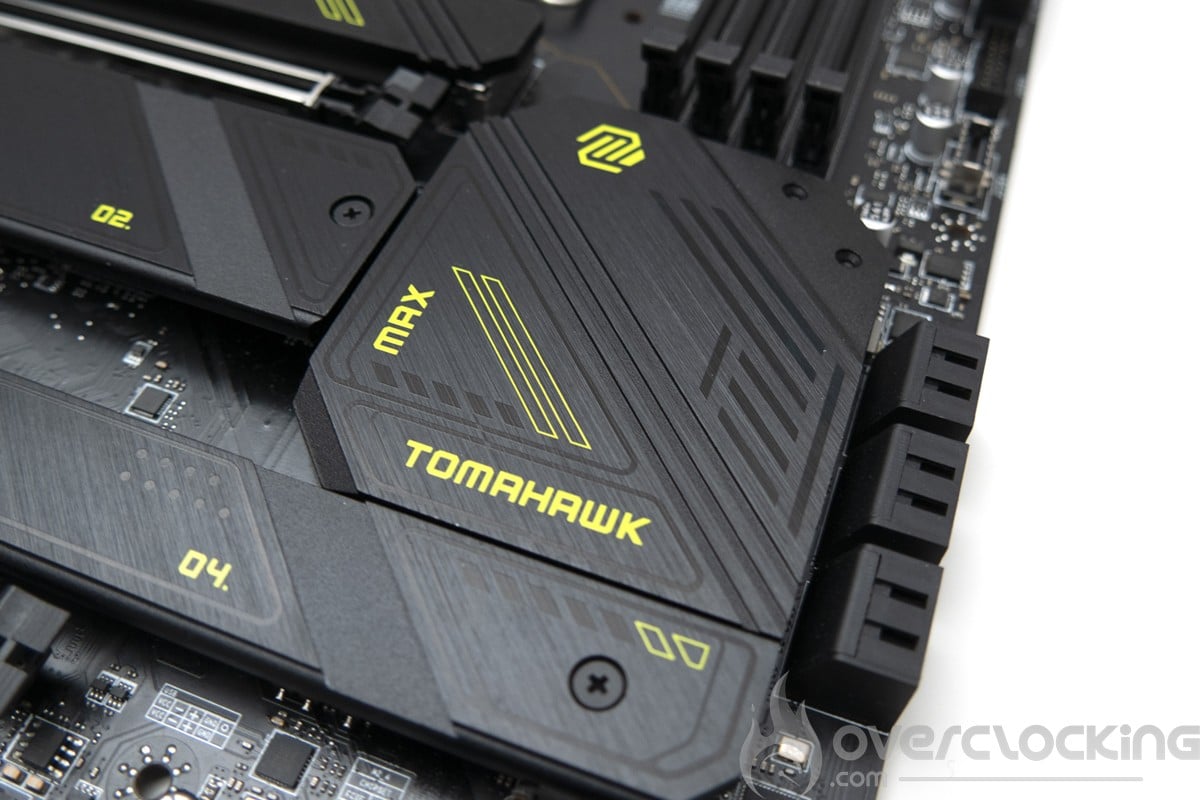

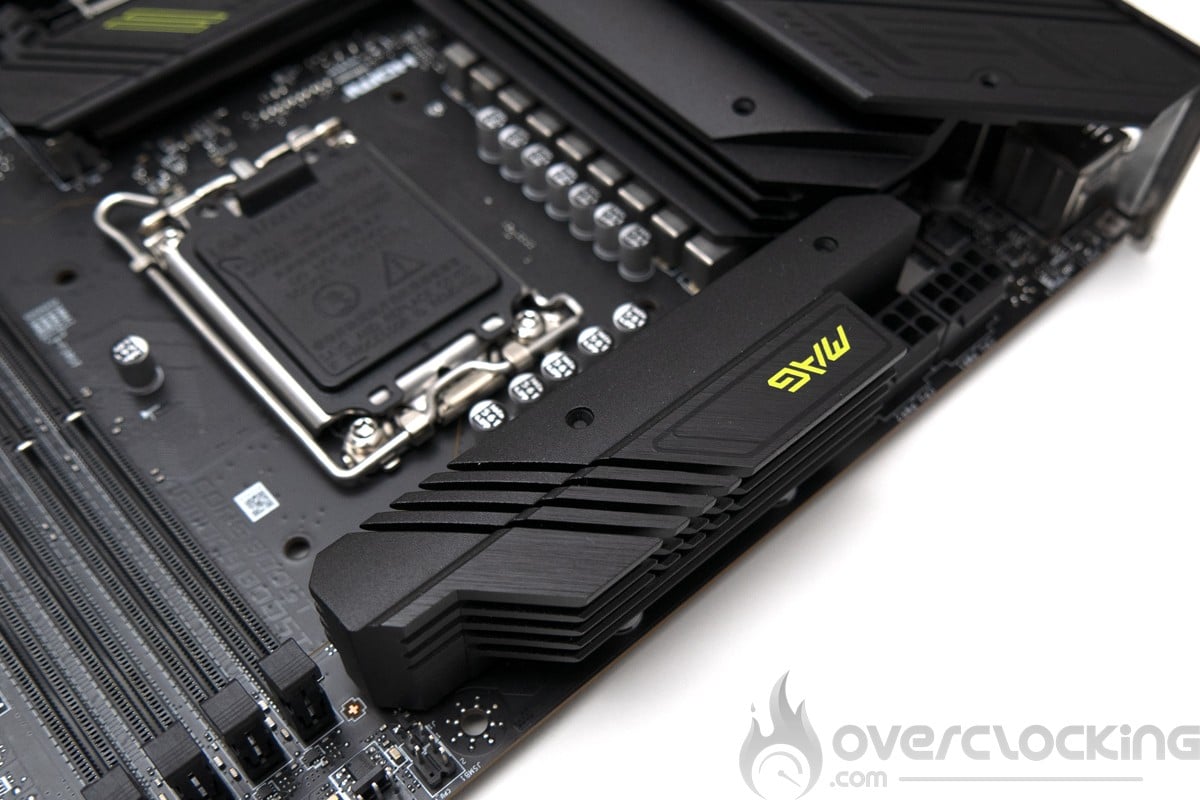

Côté refroidissement, nous avons pour les VRM deux radiateurs en aluminium recouvrant l’IO indépendant sans caloduc. Pour le chipset, nous avons un large radiateur reprenant le design du radiateur VRM. Pour les slots, M2 nous avons 2 radiateurs pour les emplacements M.2 situés entre les slots PCIe. Le dernier radiateur pour le slot M2 PCIe 4.0 est lui sans outil avec le système magnétique MSI.
Quatre emplacements SSD M.2 :

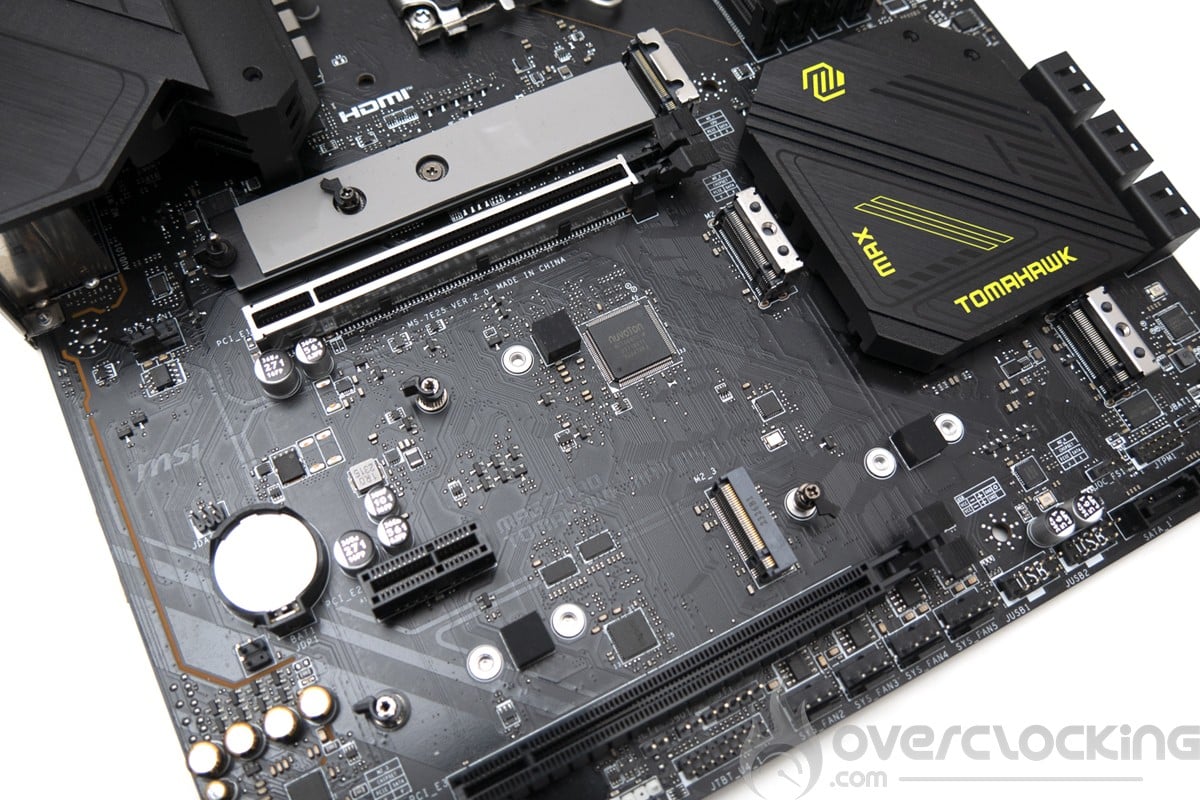

On commence avec le premier slot M.2 relié au CPU en 5.0 qui vient se placer au dessus du premier slot PCIe. Ce dernier est refroidi par un radiateur passif avec le système sans outil MSI. Nous avons ensuite trois emplacements M.2 en PCIe 4.0 entre les slots PCIe dont un supportant le SATA.
Techniquement, nous avons quatre d’emplacements M.2, il faudra cependant faire avec les limitations en ligne PCIe 5.0 des CPU Intel qui limite le premier slot PCIe 5.0 en x8 si le slot M.2 5.0 est utilisé. Concernant le SATA, nous avons 8 emplacements standards.
Le socket et les PCIe :

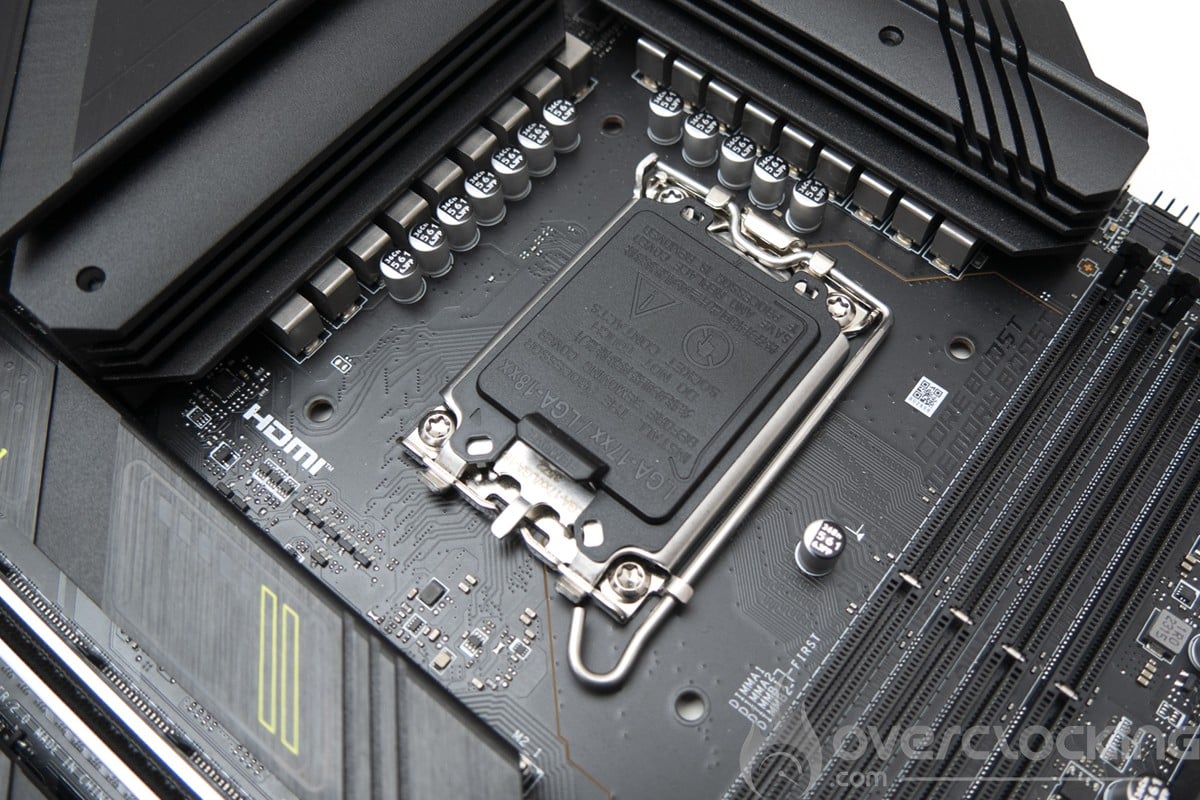

L’espace autour du socket est dégagé pour permettre une bonne compatibilité avec un maximum de système de refroidissement. Pour les slots PCIe nous avons un slot PCIe 5.0 x16, un slot PCIe 3.0 x1 et pour finir un slot PCIe 4.0 x4.
Cette Z790 Tomahawk Max supporte les kits mémoires DDR5 en dual channel jusque 7800 Mt/s (OC) et pour une quantité maximale de 256 GB.

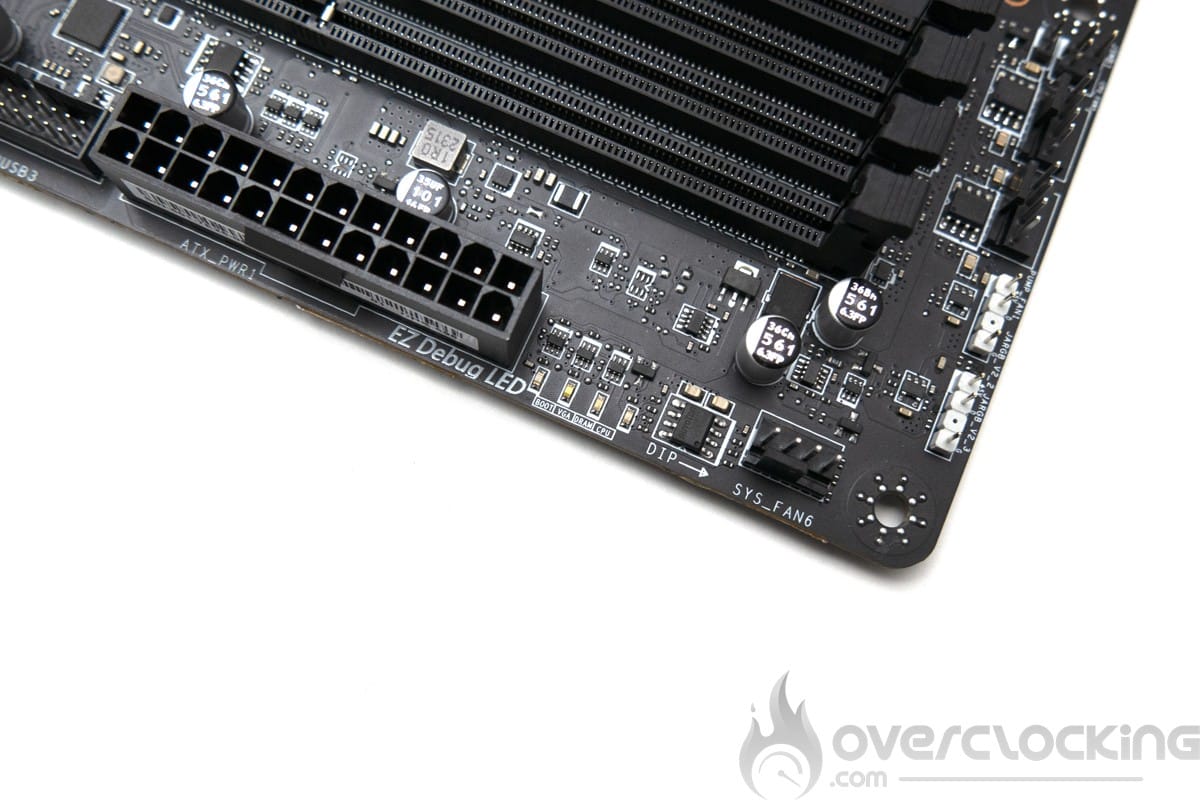

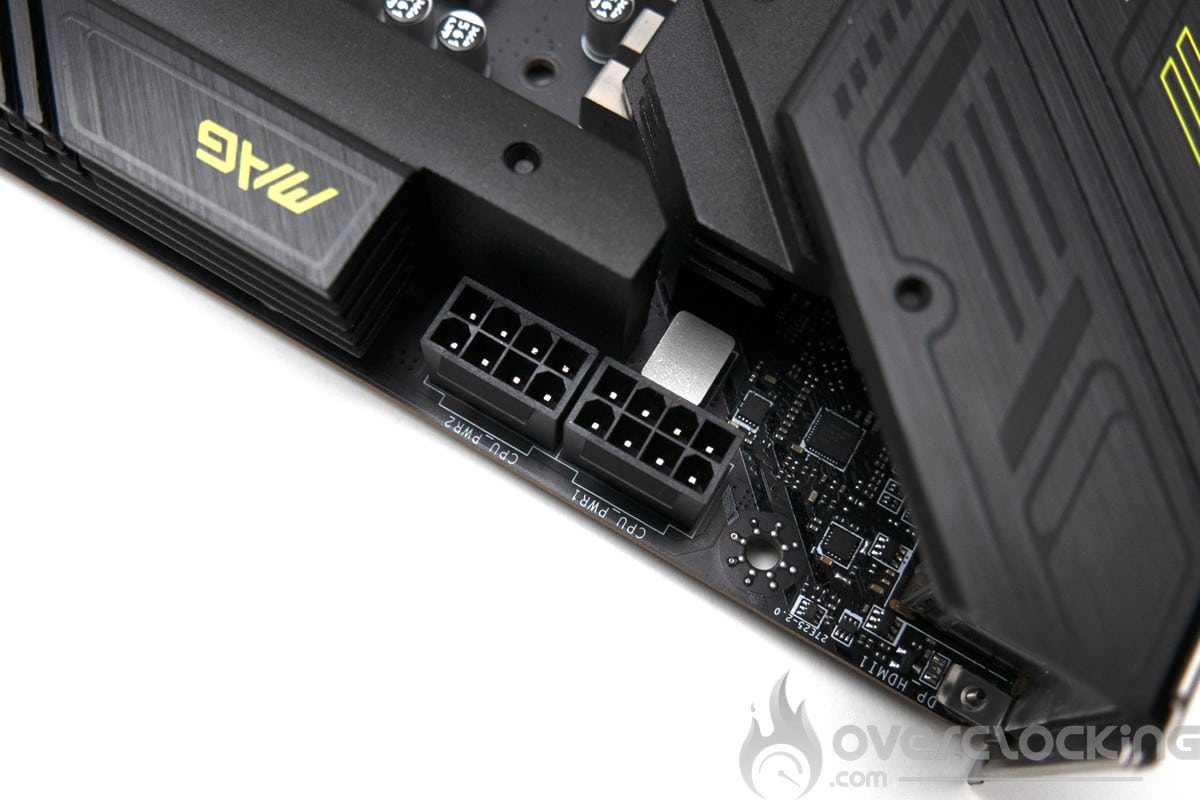

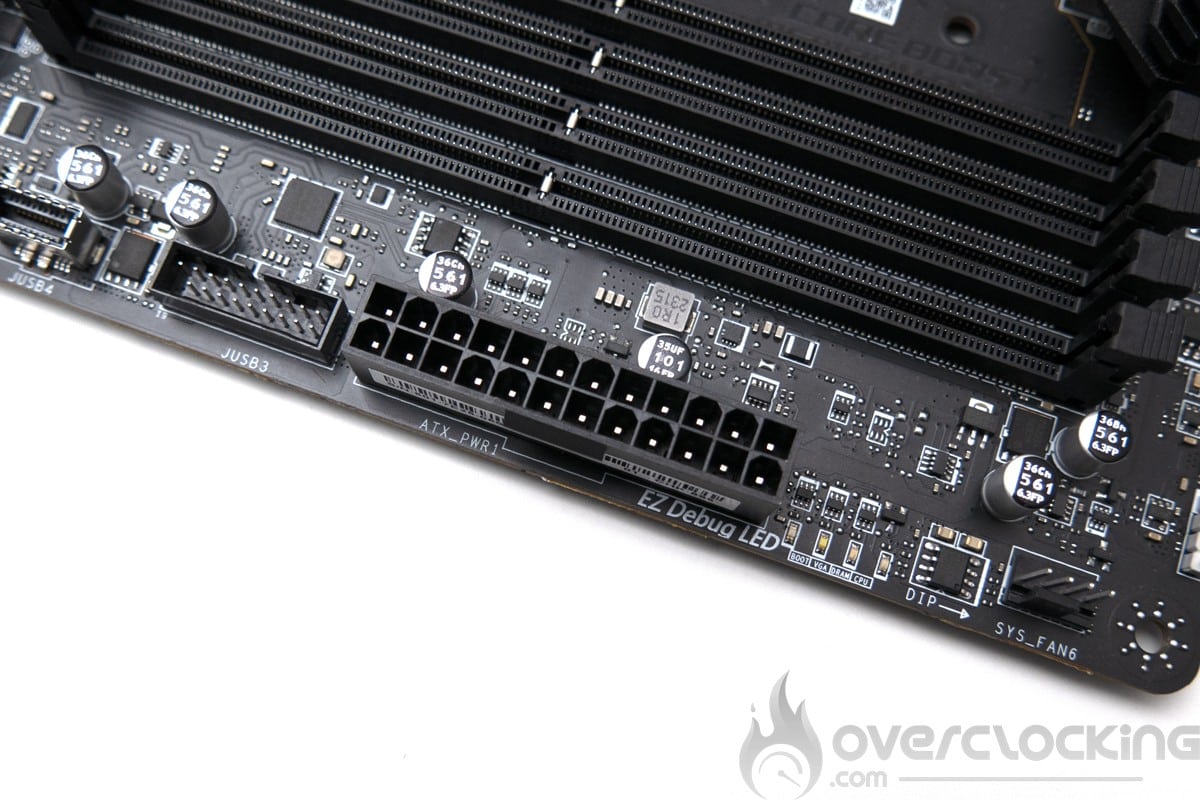

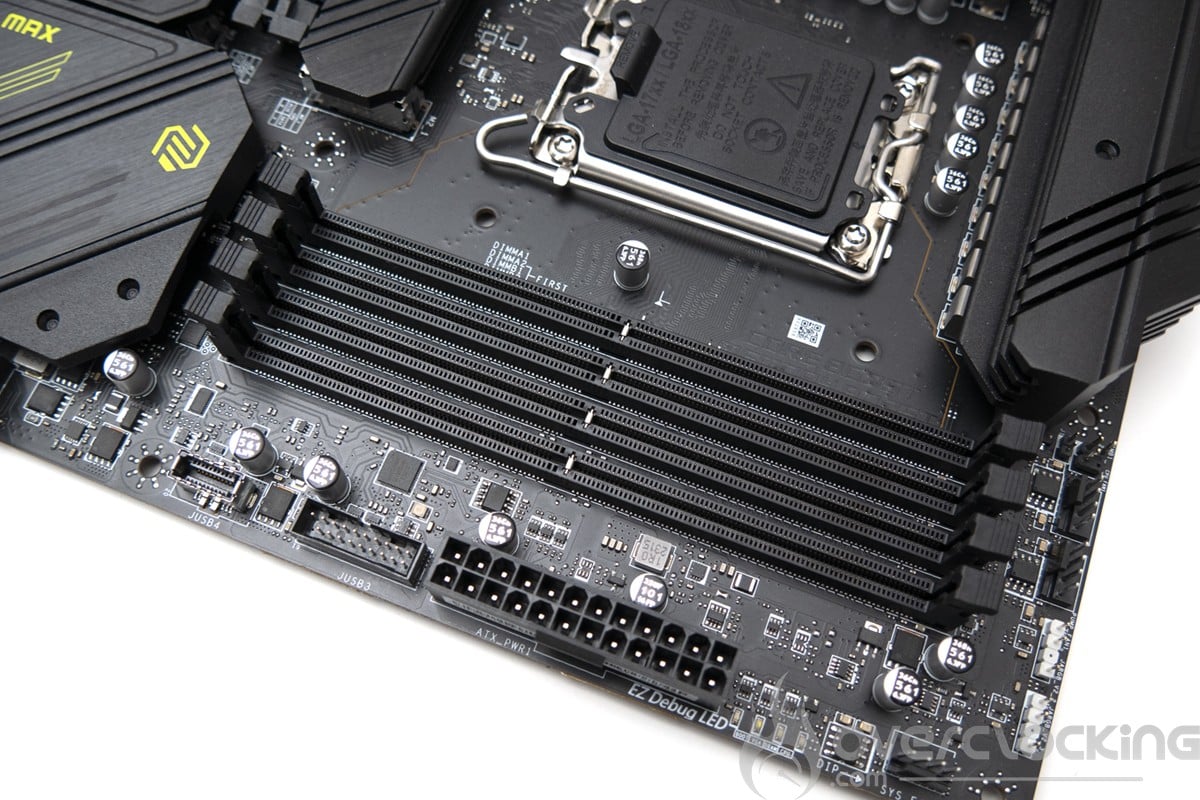

Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et de 8+8 pins à coté des étages d’alimentation.
[nextpage title= »Le PCB et les connectiques : »]
Les outils pour clocker :
Débutons avec les éléments insérés sur le PCB et sur l’IO pouvant s’avérer être des outils intéressants pour les overclockeurs. Ici, nous avons le strict minimum pour une carte mère, la plupart des fonctionnalités sont retrouvables sur beaucoup de produits de gamme inférieure.
- Le bouton Clear CMOS : permet d’effacer la configuration du Bios
- Le bouton Flash-BIOS: permet de flasher le Bios sans CPU ou RAM compatible.
- Status LED : qui en fonction de leur couleur, vous permet d’identifier un problème ou savoir à quel niveau se trouve la tension du composant (CPU – DRAM – VGA – BOOT).
Le PCB :

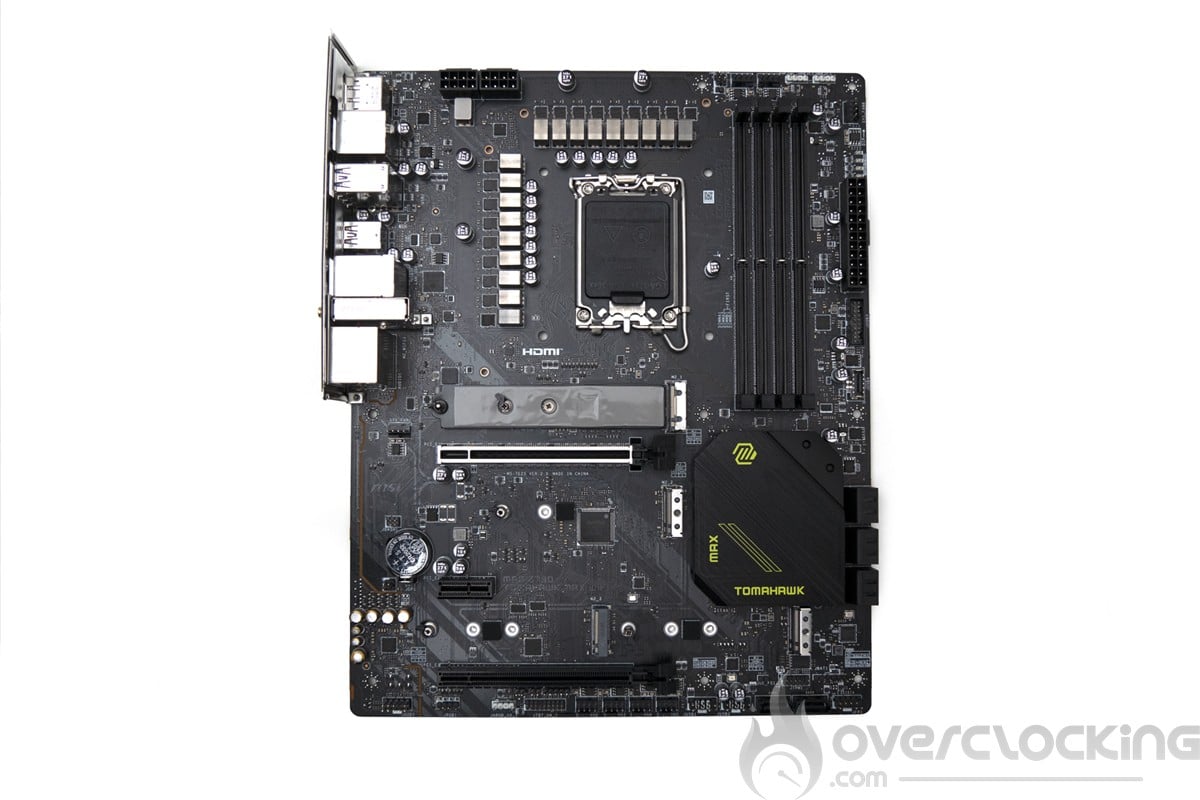

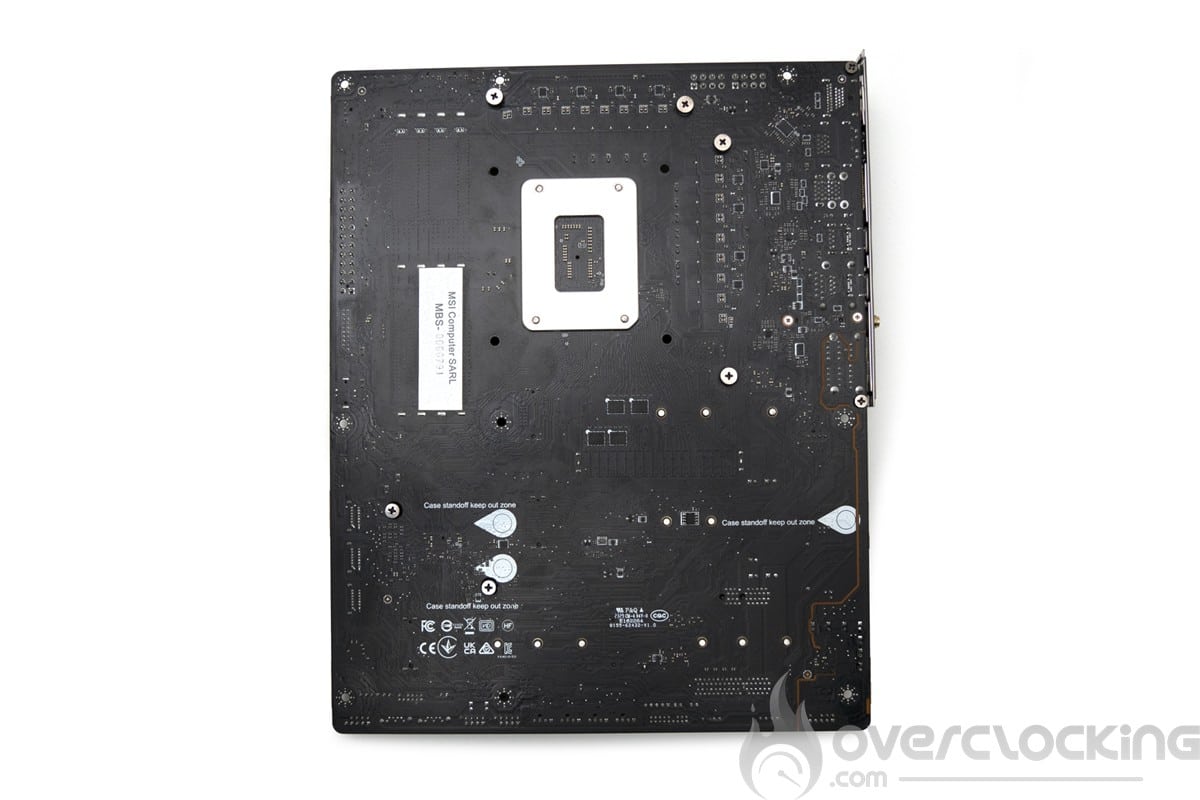

Cette MSI MPG Z790 Tomahawk Max WiFi est assez simple au niveau du PCB, nous sommes ici sur une carte mère bien conçue et de bonne facture, mais avec une réelle identité. Côté PCB, nous sommes sur un PCB en 6 couches, ce qui est peu en vue de son tarif.
L’étage d’alimentation se base sur une alimentation dont la partie en charge du CPU se compose de 16 phases.
Le contrôleur utilisé serait un Renesas RAA229132 capable de gérer l’ensemble des phases. Les 19 phases pour les CPU sont quant à elles toutes des Renesas ISL99390 de 90 A. Nous avons ensuite la même configuration pour le VCCGT (IGP) et VCCAUX (PCIe et IMC) avec une phase chacun MPS 87670 de 80 A.
Les connectiques :

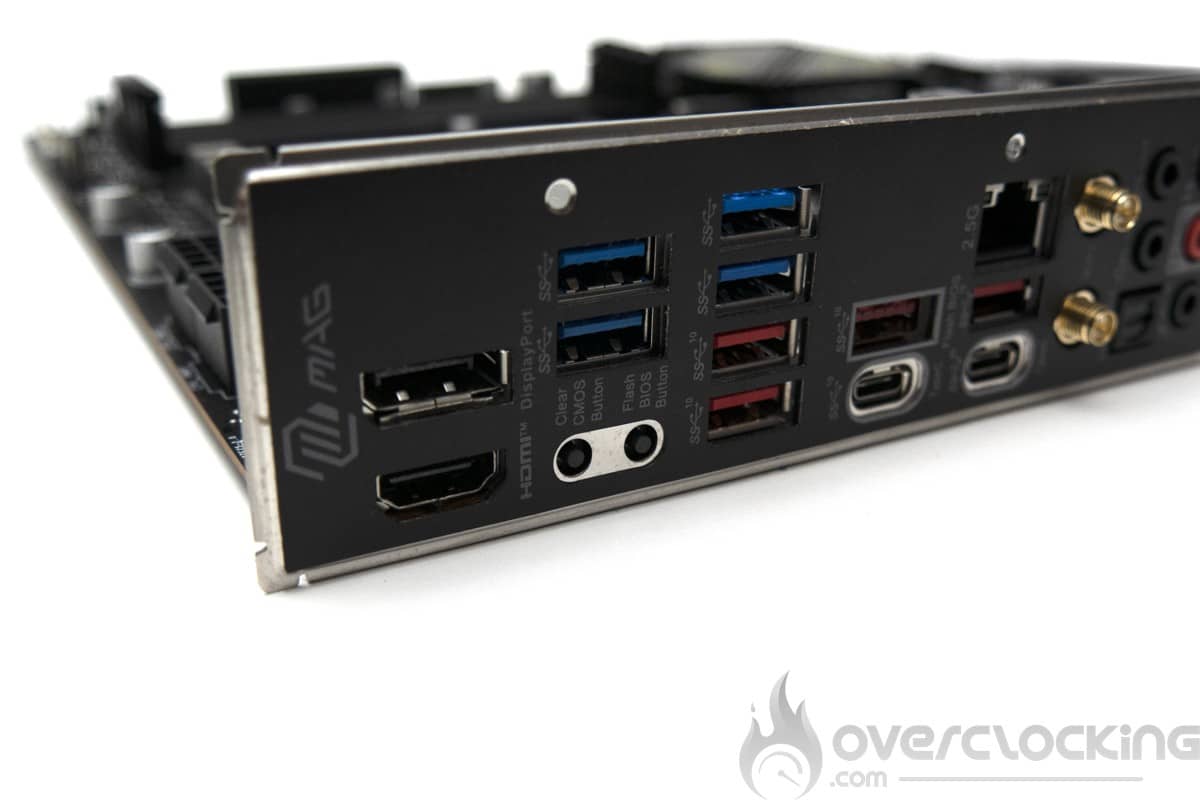

La façade arrière dispose des éléments suivants. Tout d’abord, les ports Displayport et HDMI. Ensuite nous avons les boutons flash bios / clear CMOS et Smart Button surmontés de deux port USB USB 3.2 Gen 1. Ensuite, nous avons 2 autres ports USB 3.2 Gen 1 aux nombres et 4 USB 3.2 Gen 2 au format Type-A. Pour les ports USB C nous avons un port USB 3.2 Gen 2 et un port USB 3.2 Gen2x2. Côté réseaux, nous avons un port Ethernet 2,5GbE sur puce Intel et du Wi-Fi 7. La partie audio dispose de cinq prises jack pour microphone et sorties ligne ainsi qu’une sortie SPDIF out sur une puce Realtek ALC4080.
La connectivité de cette carte mère est donc on ne peut plus complète pour tout type d’usage. On soulignera l’intégration d’une bonne carte son ALC4080 ainsi que du Wifi 7 et Ethernet Intel 2,5 Gbps.
[nextpage title= »Le BIOS »]
Le BIOS :

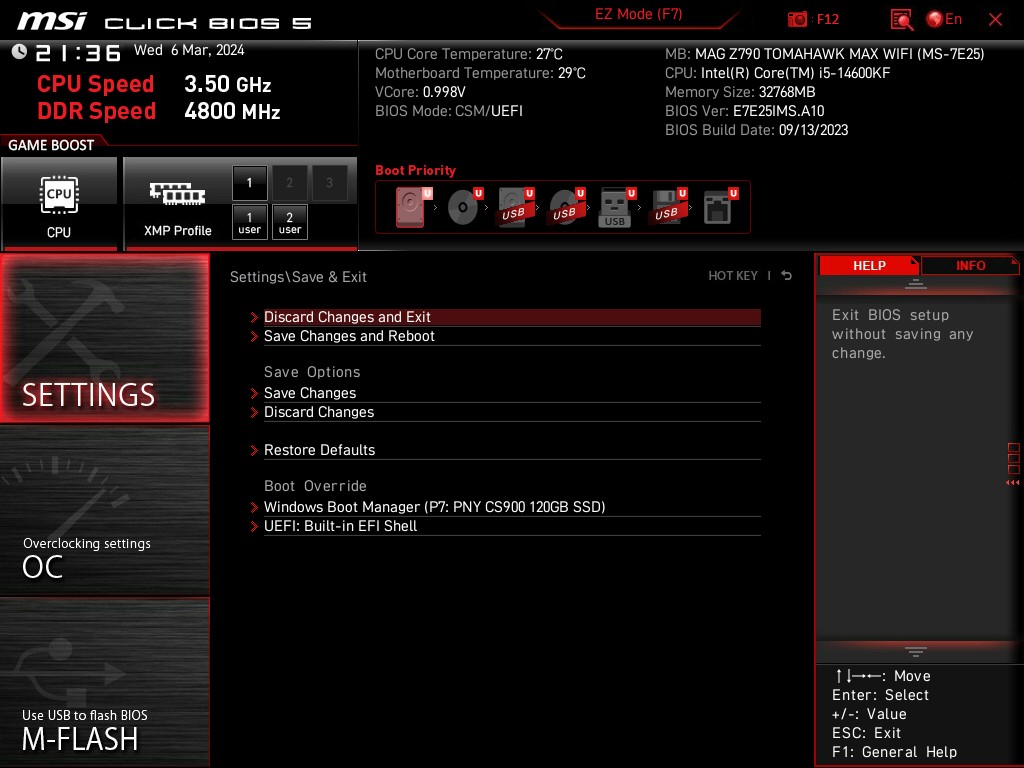

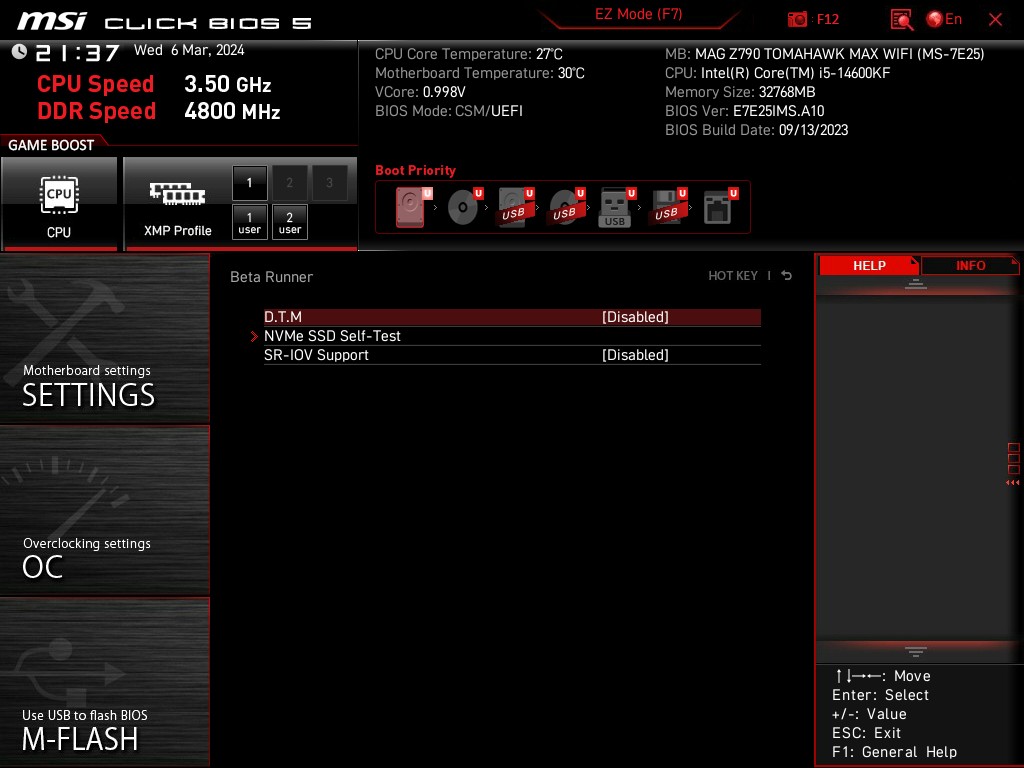

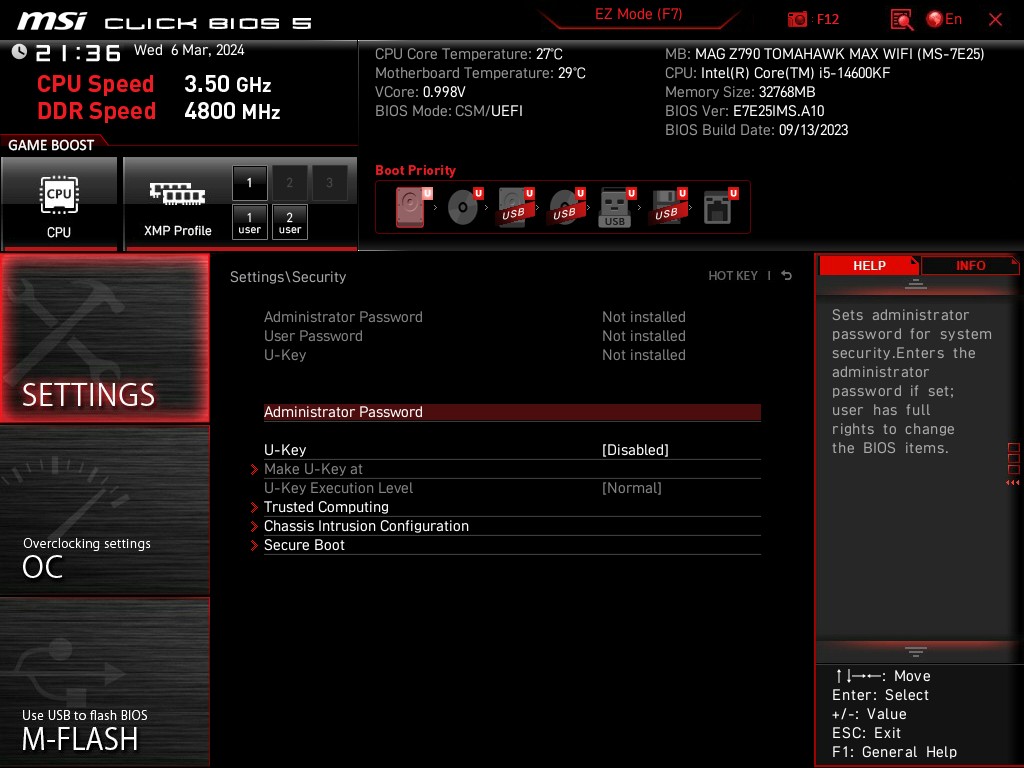

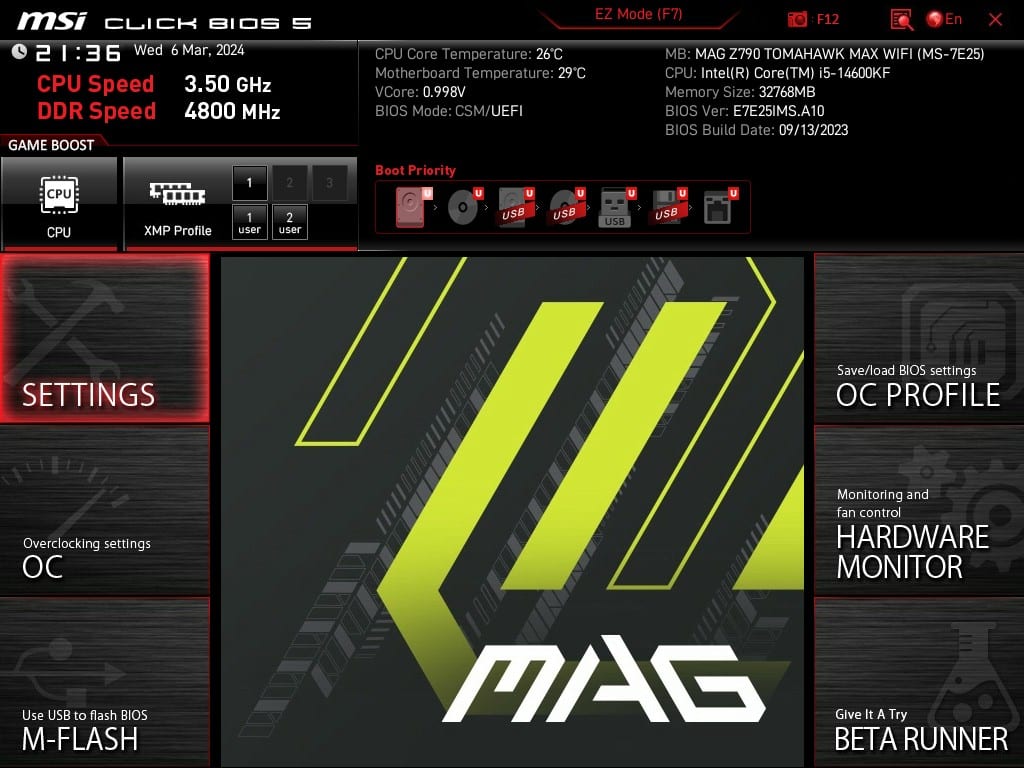

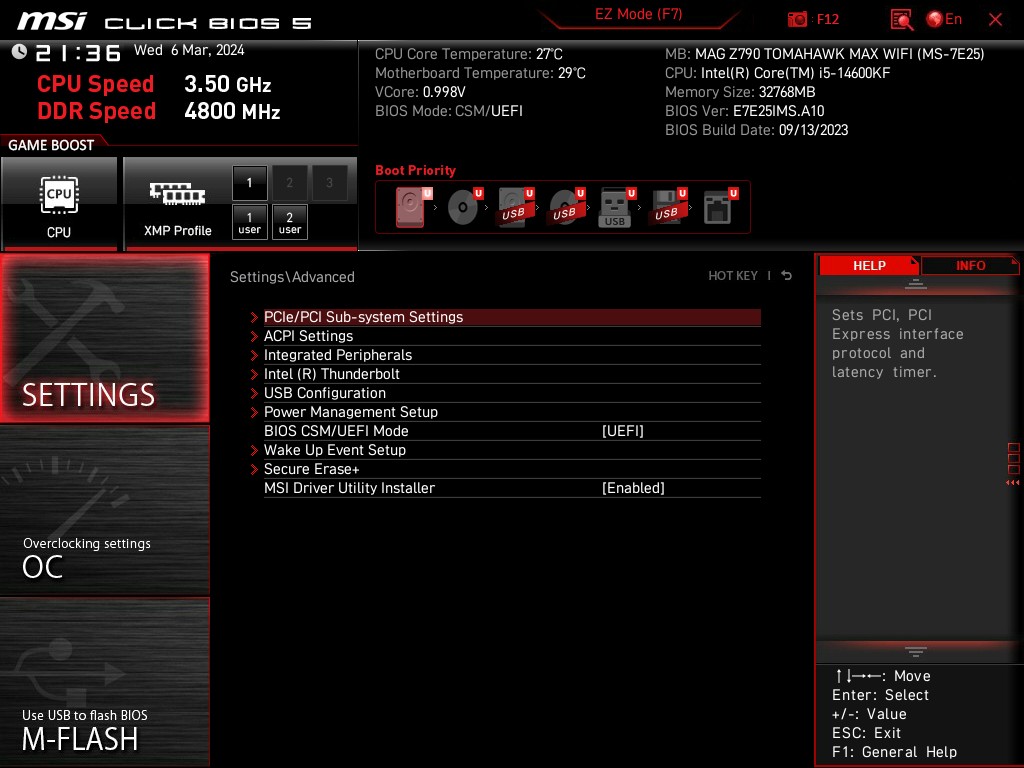

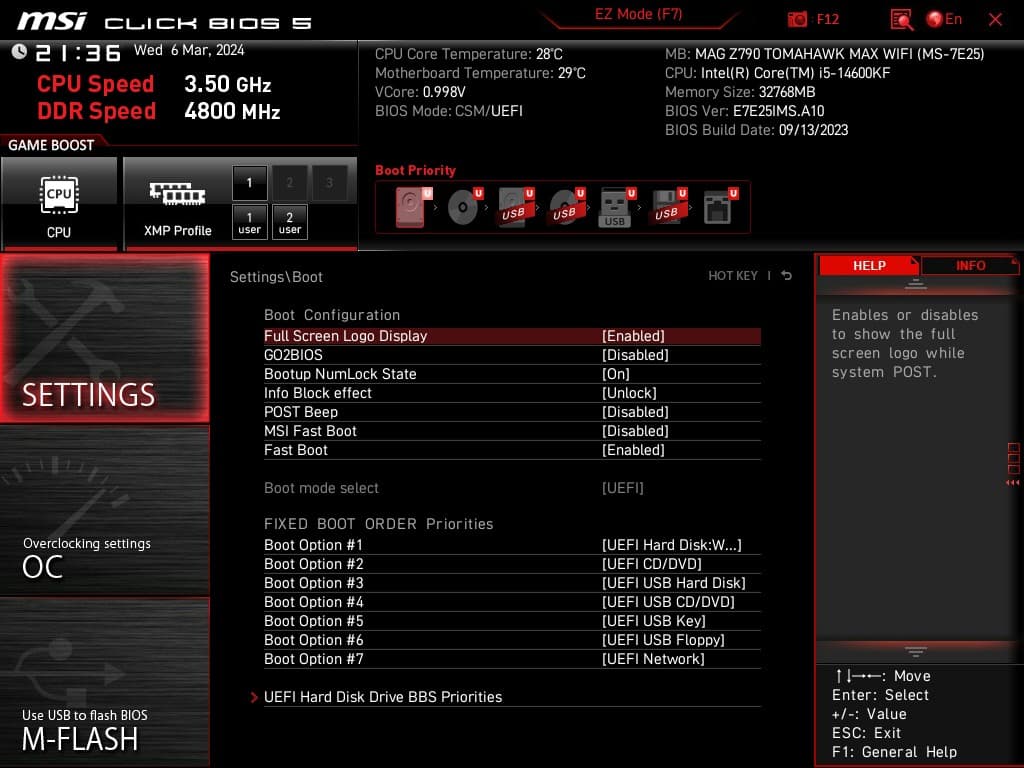

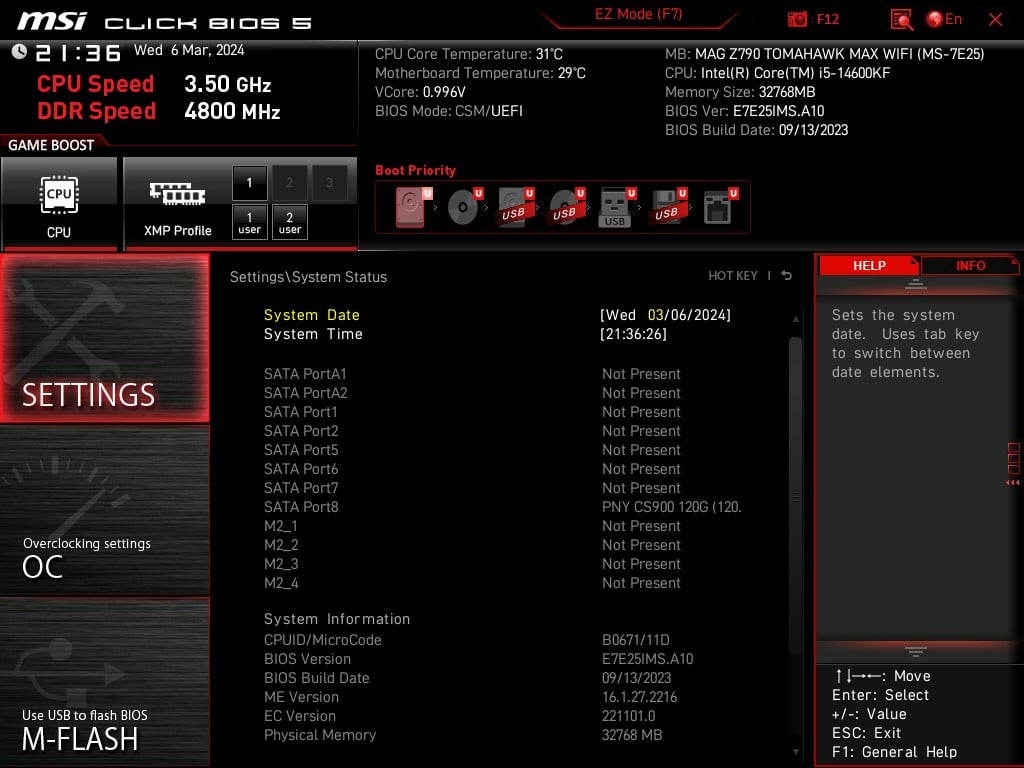

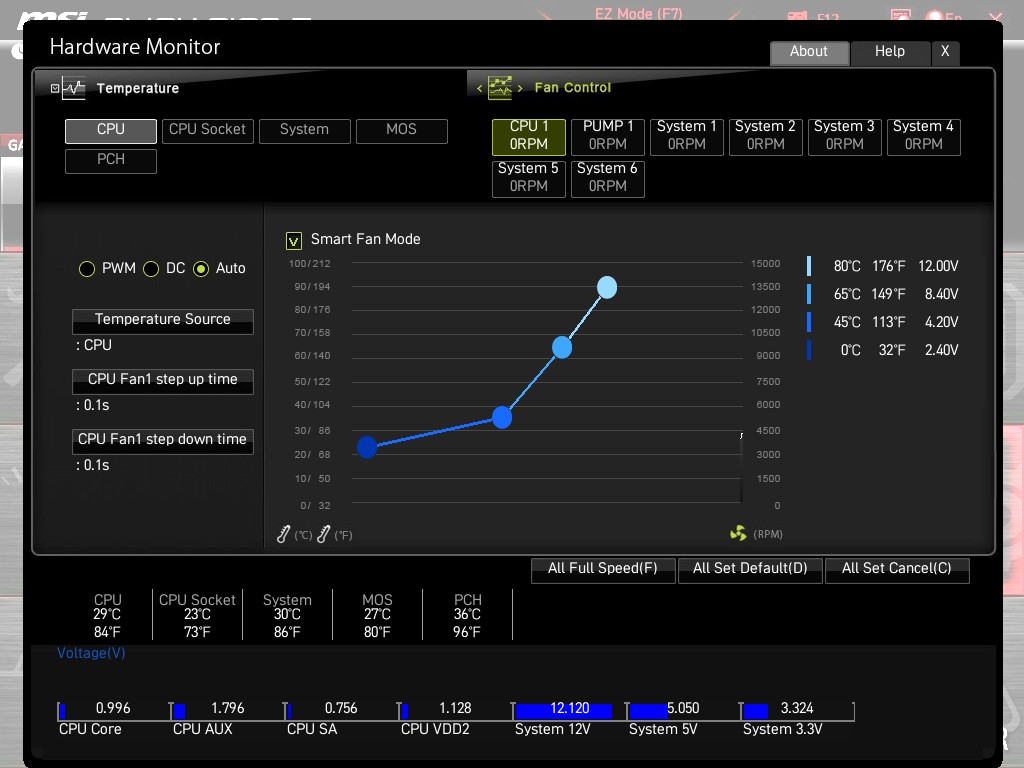

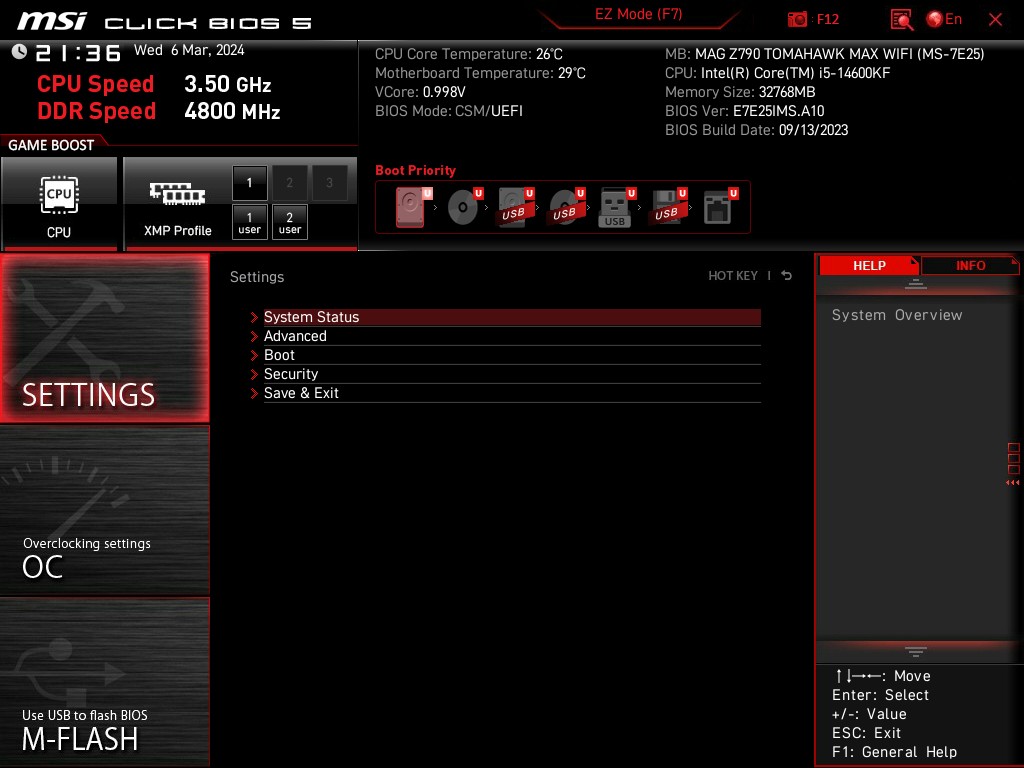

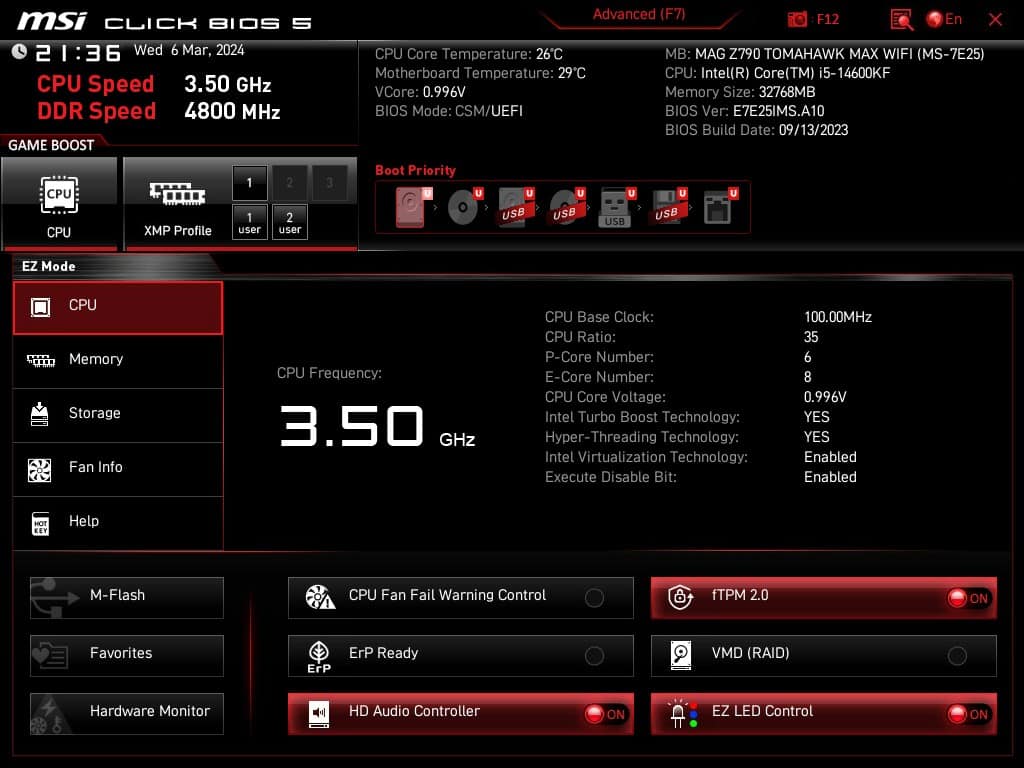

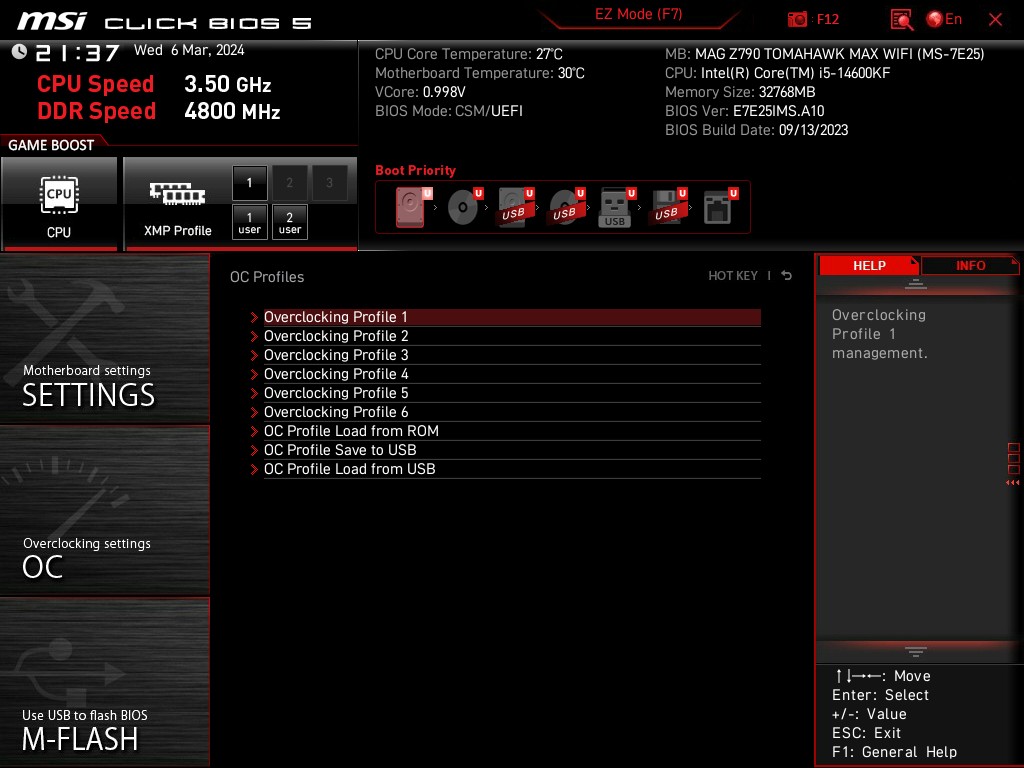

Le Bios de cette MSI MAG Z790 Tomahawk Max Wifi est très complet. On regrettera un peu l’ergonomie et la navigation entre les catégories peu intuitives.

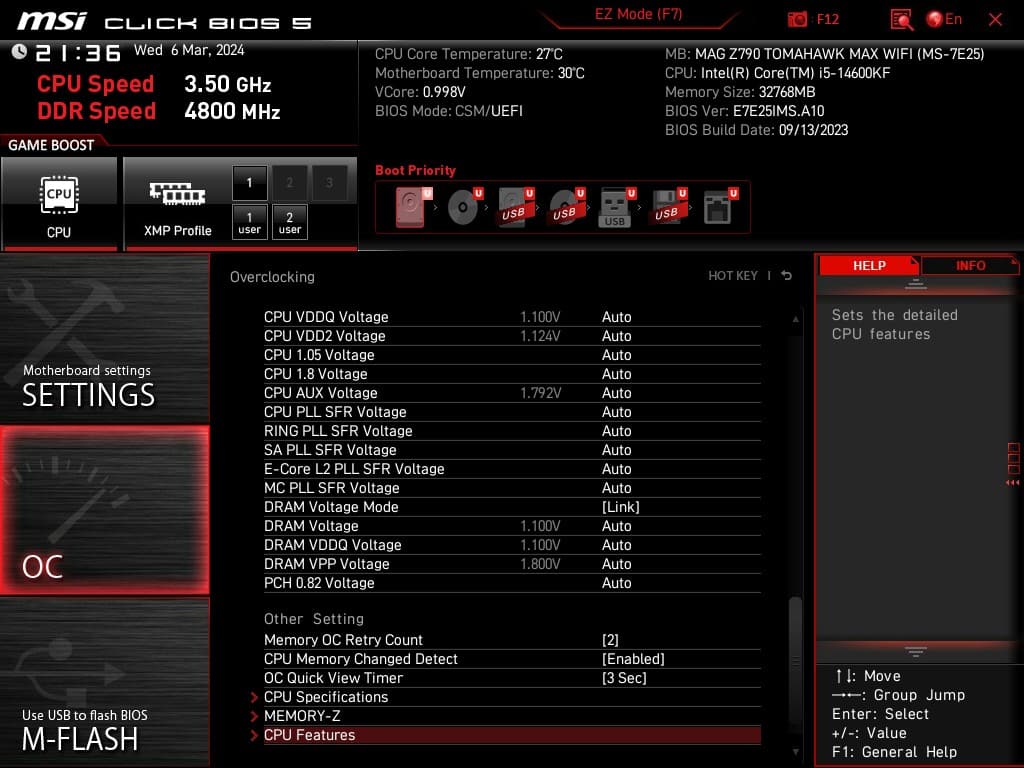

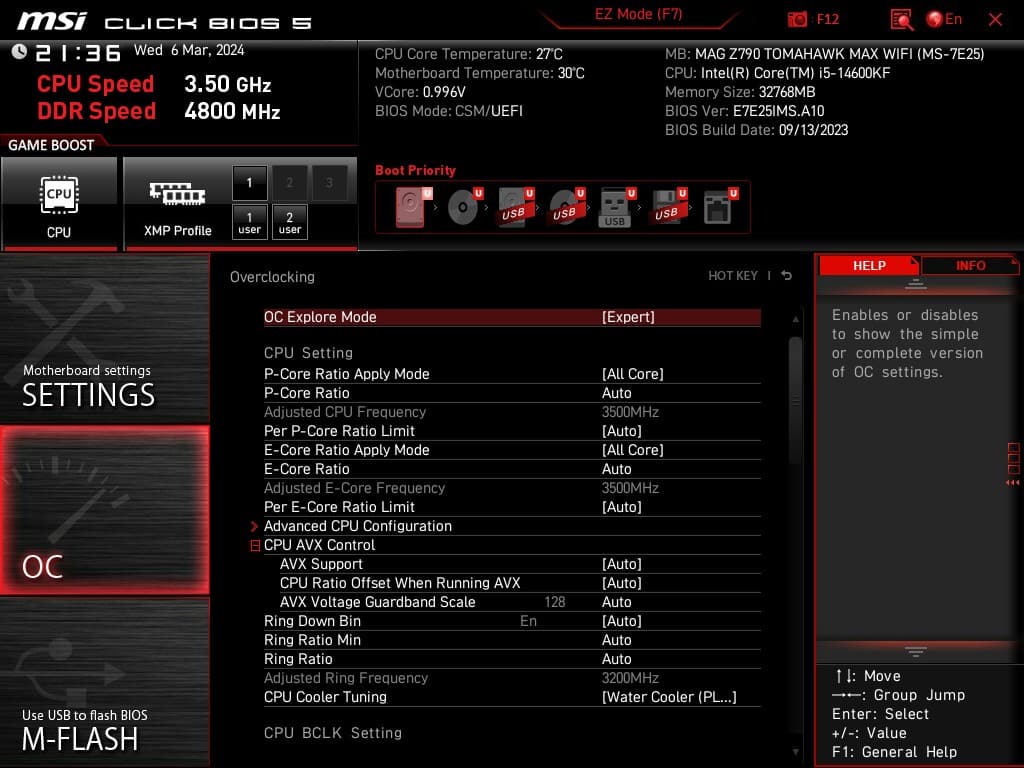

Pour l’overclocking, on retrouve tout ce que nous avons besoin pour une carte mère Z790, à savoir le LLC et tensions CPU, mémoires et IMC. Il sera bon d’activer l’option pour forcer le BCLK à 100 MHz en usage normal. Le BCLK peut aussi être ajusté manuellement.

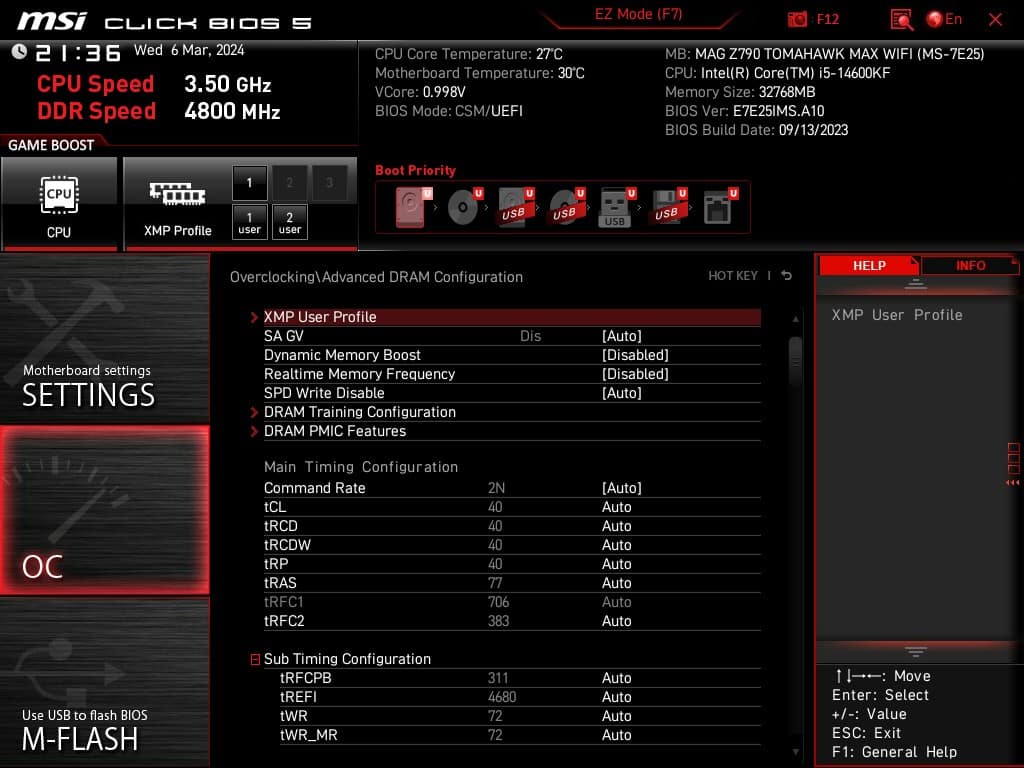

Pour la partie RAM, tout est accessible et les différents éléments portent leurs vrais noms, les XMP fonctionnent parfaitement et nous pouvons même activer les XMP utilisateur n° 4 et 5. Pour l’overclocking mémoire nous sommes parti sur 1,2 V VCCSA, 1,35V VDDQ et 1,4V VDD2 pour 8000 CL34 sur le 14600KF. Côté tension mémoire, nous sommes à VDD_mem = VDDQ_mem + 0,05V. Ici impossible d’aller plus loin, la carte n’est clairement pas un foudre de guerre en termes d’overclocking.
Enfin, n’oubliez pas d’activer le XMP de votre kit mémoire ! Vous avez bien sûr l’opportunité de modifier les timings et subtimings manuellement. N’hésitez pas à demander conseils sur notre forum et discord si vous rencontrez des soucis lors du paramétrage de votre Bios.
Nous reviendrons sur la section overclocking plus loin dans cet article afin de vous montrer les paramètres que nous avons utilisé.
[nextpage title= »La configuration de tests : »]
Voici la configuration qui sera utilisée pour le test :
- Carte mère : MSI MAG Z790 Tomahawk Max Wifi (7E25vA3)
- Processeur : INTEL CORE I5 14600KF
- Mémoire : 2x16gb G.skill Trident Z5 7800C36
- Carte graphique : Gigabyte GTX 750 Ti
- Système de refroidissement : Watercool Heatkiller IV basic + radiateur 420mm
- SSD : PNY CS900 120 gb
- Alimentation : Be Quiet ! Dark Power Pro 13 1600W
- Système d’exploitation : Windows 10 64 bits (version 21H1)
- Écran : Dell S2721QSA
[nextpage title= »Overclocking CPU: »]
Notre partie overclocking CPU va se concentrer sur les performances du i5-14600KF. Il est important de souligner que cette Z790 Tomahawk Max ne se destine pas à de l’overclocking poussé. Mais nous verrons qu’elle s’en sort plutôt bien malgré ses dispositions ne la mettant pas dans les meilleures conditions pour cet exercice.
Scores de référence et fréquences effectives :
Voyons donc les résultats obtenus sous Cinebench R20 et R23 en prenant soin de noter aussi la tension (vcore), la température max lors du bench, la consommation ainsi que bien entendu, le score obtenu.
Nous profitons de ce test pour jeter un œil aux fréquences effectives, les tensions et les températures. Comme nous pouvons le voir sur la fenêtre de Benchmate, la fréquence effective est très proche de la fréquence maximale. Ici, nous sommes à 99,73 Mhz au niveau du BCLK ce qui influe sur la fréquence du processeur et de la RAM de façon négative. Heureusement, il y a une option dans le BIOS permettant de forcer le BCLK à rester à 100 MHz constant. Il faudra l’activer pour profiter pleinement des performances de ses composants.
Overclocking sous watercooling :
Pour commencer, je laisse le BIOS en auto en paramétrant juste la RAM sur l’XMP c’est-à-dire 7800 CL36. J’ai donc opté pour une fréquence de départ de 5600 MHz avec un coefficient multiplicateur de 56, un BCLK de 100 et une tension de 1,25 volt. Les Ecore et le caches sont quant à eux placés à 4500 MHz et 4900 MHz. L’idée est ensuite, dans l’OS, de tester la stabilité sur plusieurs runs de Cinebench R23 multithread.
Comme on peut le voir, c’est tout à fait stable sur Cinebench R23. La température est assez contenue avec 78°C pour une tension en charge de 1,24V. Nous pouvons donc encore pousser un peu la fréquence avec cette fois 5800 MHz sur les Pcore, 4500 MHz sur les Ecore et 4900 MHz sur le cache.
Comme nous pouvons le voir, la carte mère parvient sans peine à tenir cette fréquence. La fréquence effective est au niveau de la fréquence demandée. Il faut noter que notre exemplaire de I5 14600KF est particulièrement bon, beaucoup ne tiendront pas de telles fréquences.
[nextpage title= »Overlocking mémoire »]
On passe maintenant à la partie la plus intéressante de ce test, à savoir l’overclocking mémoire. Nous en attendons beaucoup de cette carte mère dont le hardware pourrait laisser présager de bonnes performances mémoire.
Passons maintenant dans le vif du sujet, tous les tests mémoires ont été réalisés avec une fréquence CPU Pcore à 5800MHz, Ecore à 4500MHz et un cache à 4900Mhz. Le kit utilisé est le GSkill Trident Z5 RGB 7800C36 équipé de puces Hynix Adie.
Test en XMP

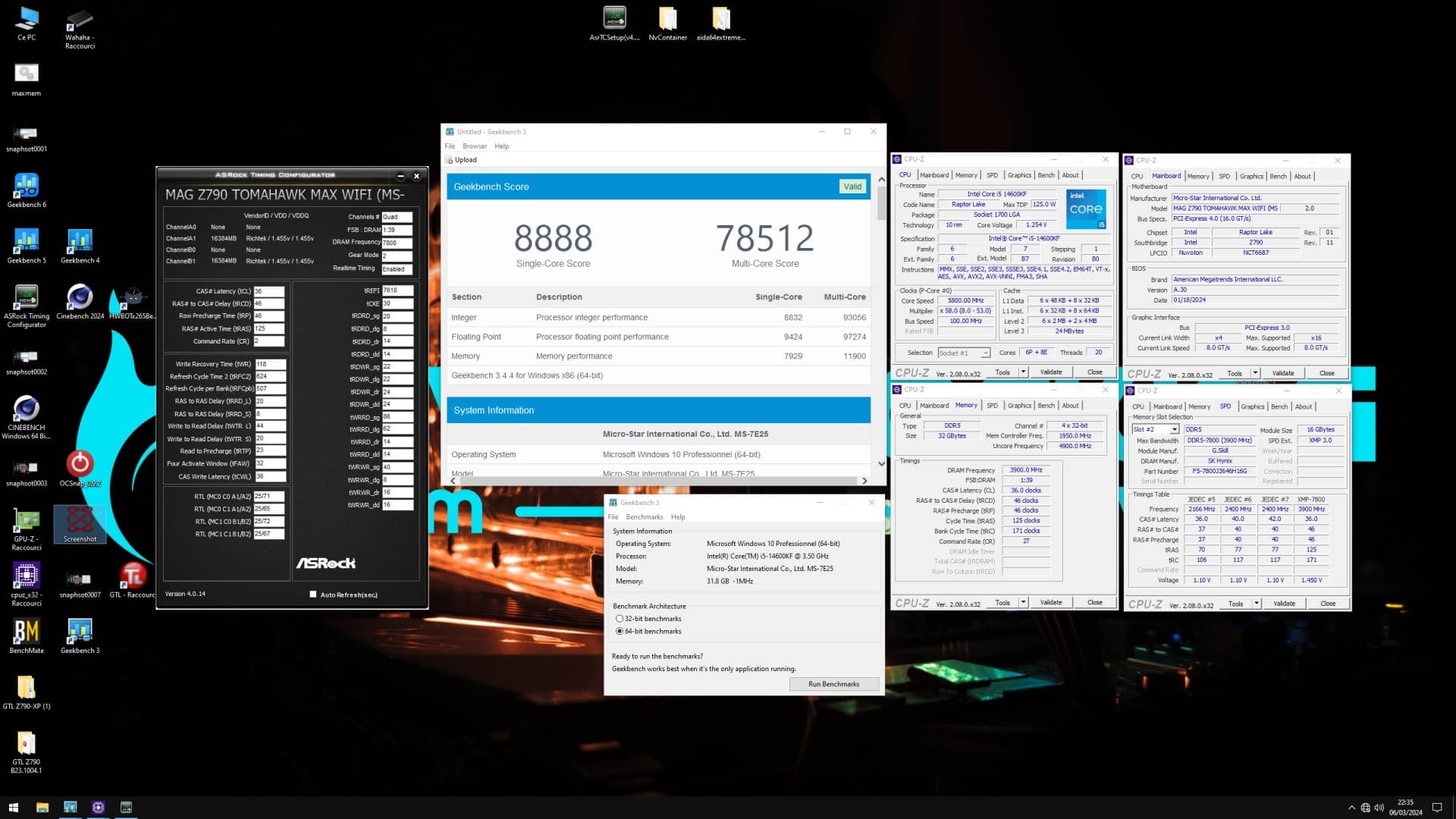

On commence avec les tests sur Aida64 et Geekbench 3 avec la mémoire en XMP. Ici les performances reflètent parfaitement ce que l’on attend du kit utilisé.
Overclocking maximal

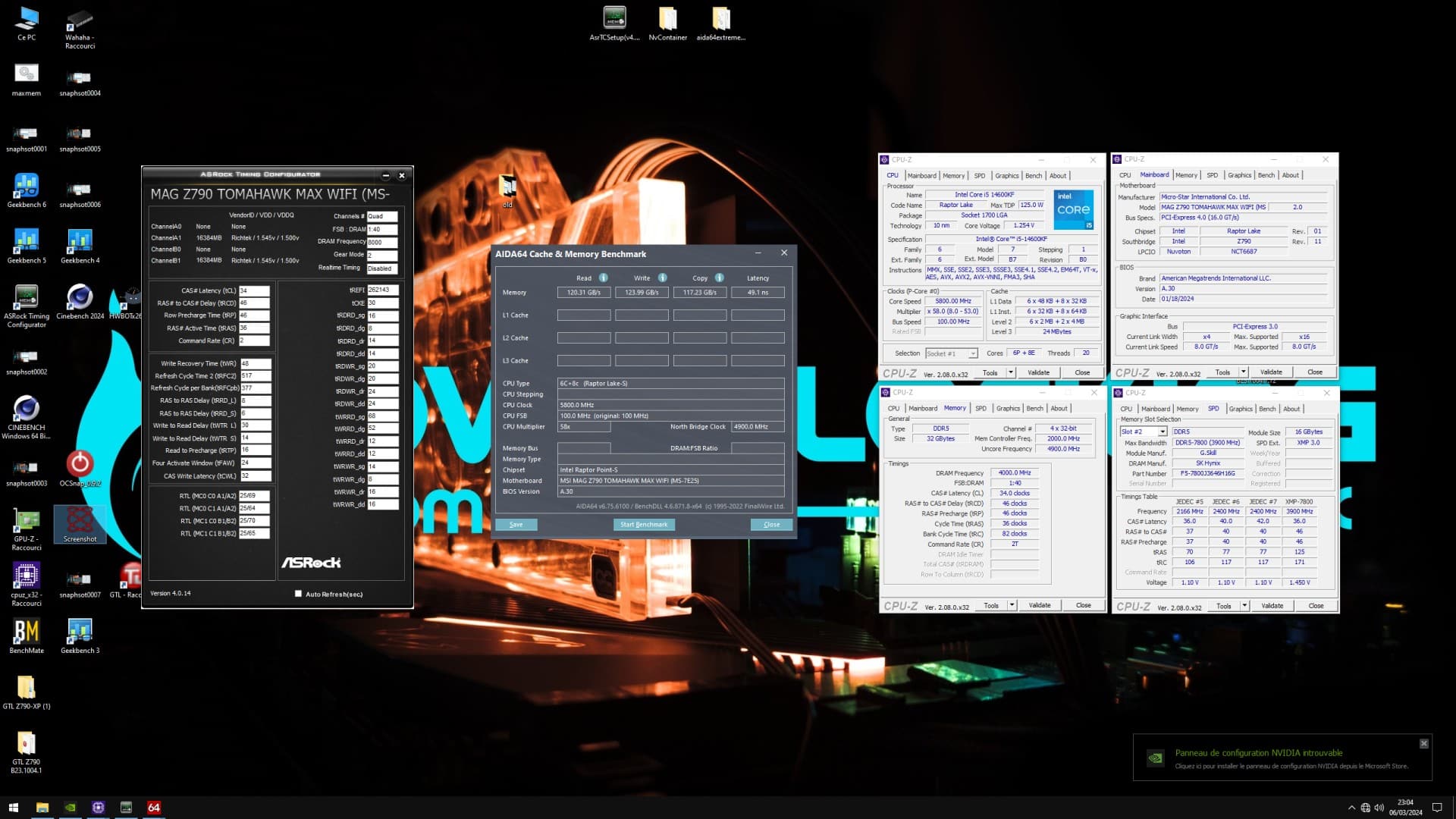

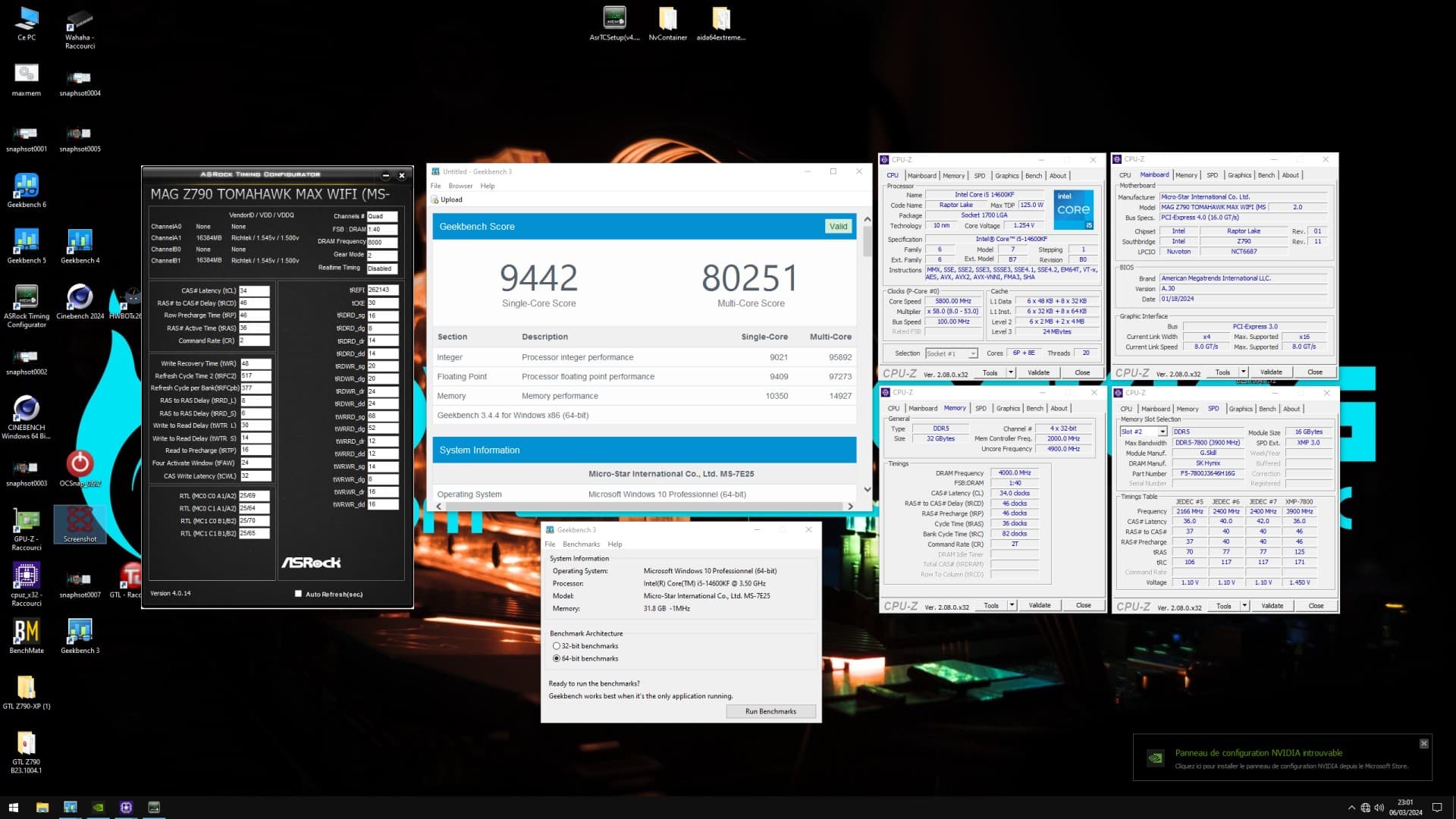

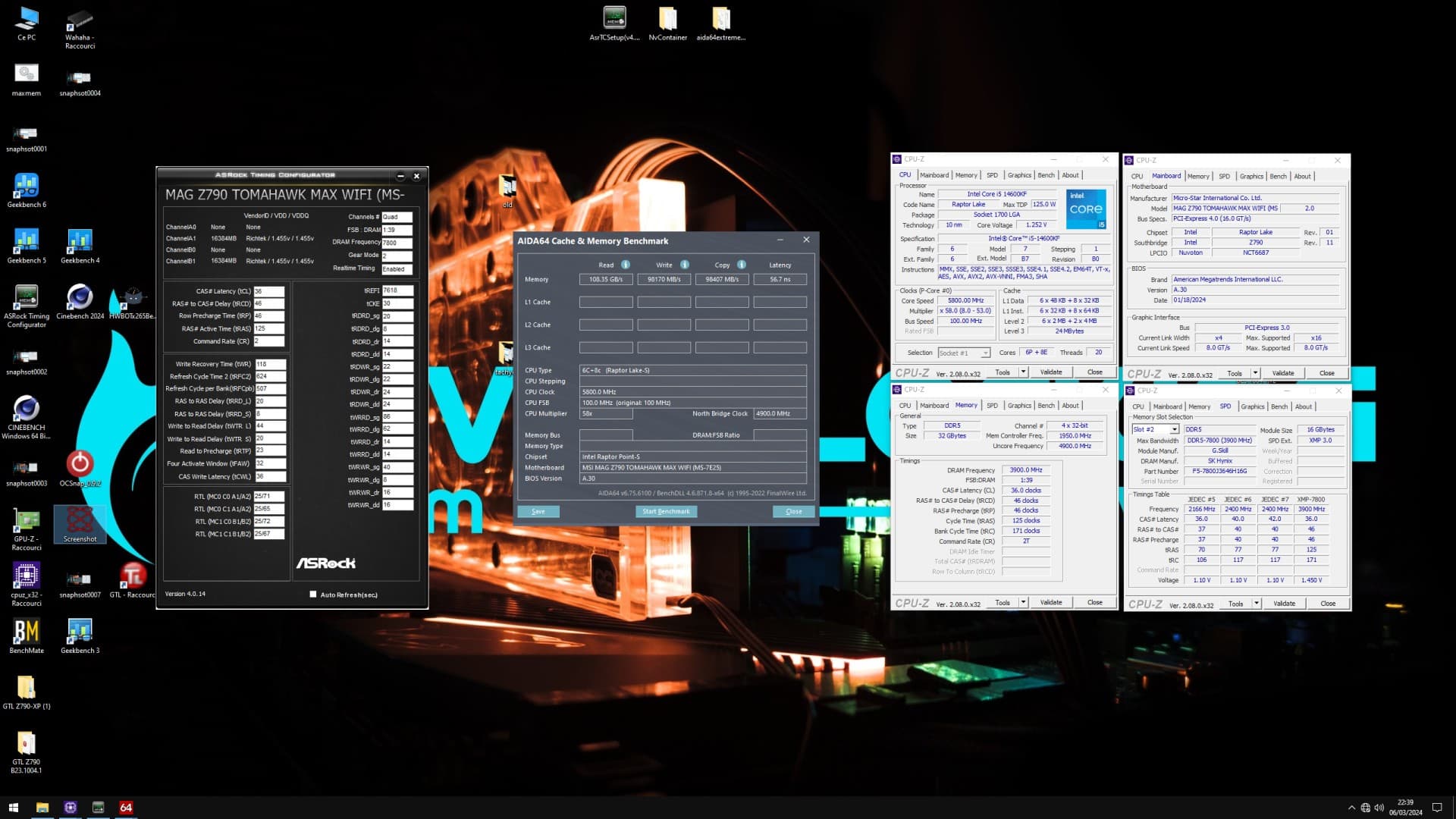

Nous avons poussé l’overclocking à son maximum avec 8000 CL34. Le gain est de l’ordre de 1800 points sur le score CPU et plus de 3000 points sur le score mémoire sur Geekbench 3. Sur AIDA64, nous atteignons 124 Gb/s et nous passons sous la barre des 49 ns de latence, ce qui est excellent. Nous sommes ici sur la première déception concernant cette carte mère qui ne fait pas mieux qu’une B760M Gaming Plus.
[nextpage title= »Conclusion : »]
Conclusion :
Nous arrivons à la fin de ce test, avec la MPG Z790 Tomahawk Max Wifi, MSI propose une solution très complète pour monter un configuration gaming futureproof. La carte embarque en effet une très bonne connectivité réseau avec du Wifi 7 couplé à une bonne carte son et une multitude de port USB ainsi qu’un port M.2 5.0. Sur le papier, toutes ces spécificités en font une carte mère parfaite pour monter une configuration gaming performante. Hélas, le coté futureproof est remis en question compte tenu de ses capacités à faire fonctionner des kit RAM à haute fréquence. Dans un avenir proche, les kits atteignant plus de 8000 Mt/s ne seront plus rares et cette carte mère ne semble pas tailler pour ces nouveautés.
Pour rappel, cette carte mère est proposée au tarif de 331,98 € chez Amazon, et 389,95 € sur les sites du groupe LDLC.
MSI MPG Z790 Tomahawk Max Wifi
On a aimé :
- La connectivité
- Le design
- Le port M.2 PCie 5.0 sur le PCB
- Le prix
On aurait aimé :
- Une vraie évolution technique vs Z690 et Z790
- Un PCB en 8 couches
- Une bonne stabilité mémoire au moins à 8200 Mt/s
MSI propose avec cette MPG Z790 tomahawk Max Wifi une carte mère très complète pour une nouvelle configuration gaming taillé pour tenir dans le temps. En partie grâce à l’ajout du Wifi 7, du M.2 PCIe 5.0 mais aussi sa très bonne connectivité. On regrettera néanmoins le PCB en 6 couches et ses performances en overclocking mémoire qui la rend impossible à utilisé avec des XMP à haute fréquence.
