Test : MSI MPG Z790 Carbon Max Wifi

[nextpage title= »Introduction : »]

Aujourd’hui, nous passons en revue la MSI MPG Z790 Carbon Max Wifi, une carte mère haut de gamme complète pour une utilisation gaming et créative. Il s’agit de la première carte mère MSI en Z790 que nous testons, ici le refresh « MAX » de la Carbon apporte le Wifi 7 et un slot M.2 5.0, mais cela se limite-t-il vraiment à cela ? Voyons ce que cette carte peut nous apporter de nouveau en termes de performances.

Pour le moment, ce modèle n’est pas encore disponible à la vente en France, mais nous pouvons nous attendre à un tarif de 479 €.

Merci à MSI de nous avoir fourni cet exemplaire pour ce test.

[nextpage title= »La MSI MPG Z790 Carbon Max Wifi : »]

Le bundle :

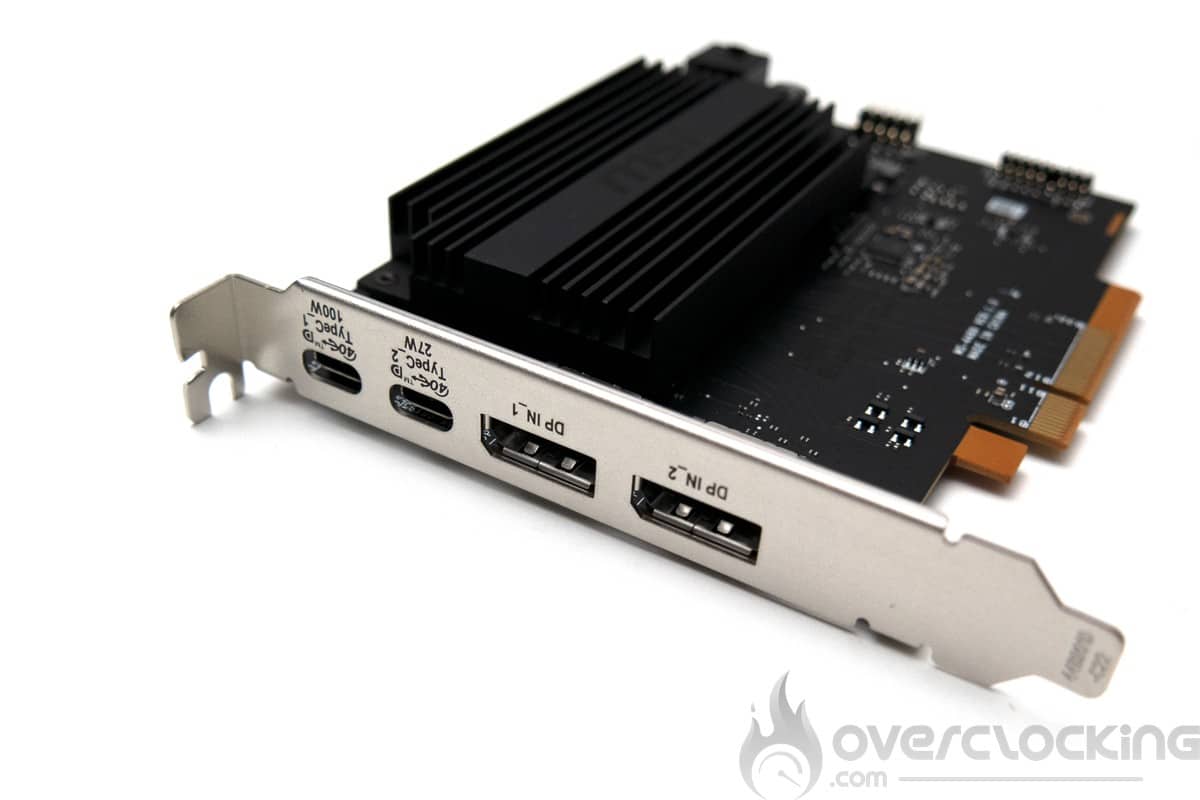

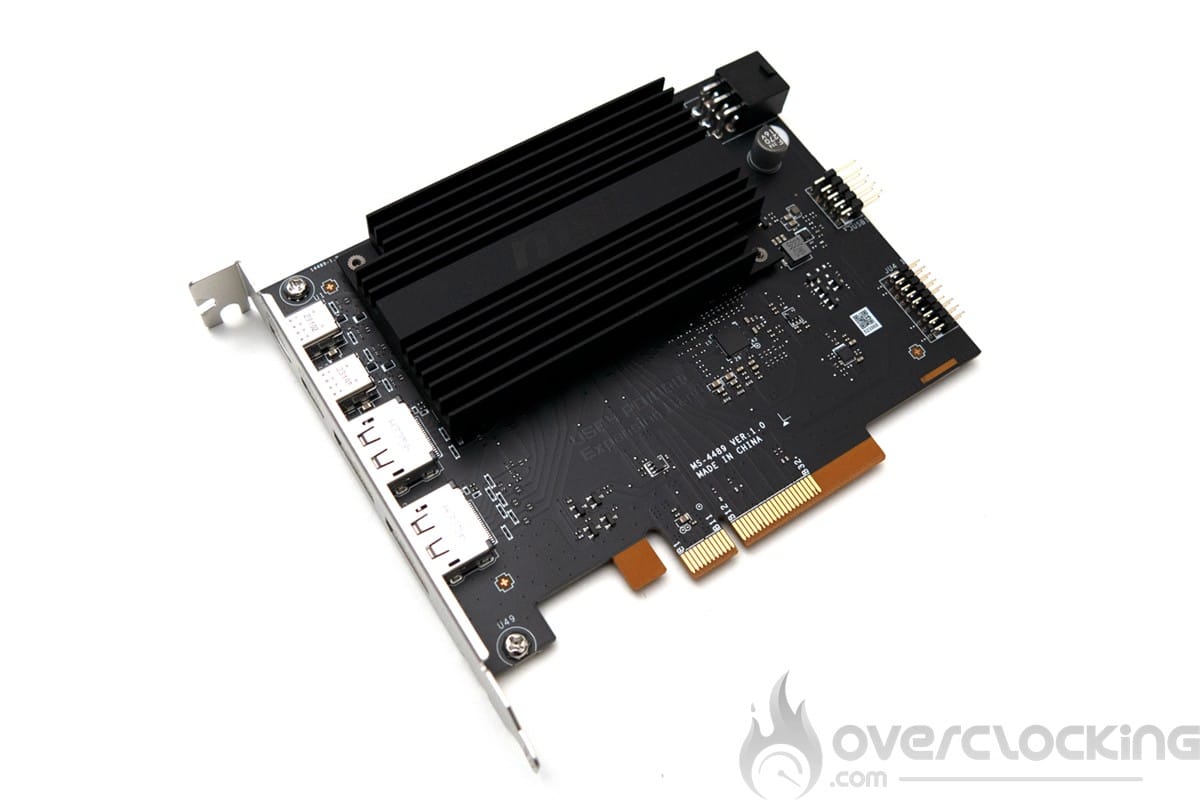

Un petit tour par le bundle de cette Z790 Carbon Max pour voir si son bundle est bien fourni. Sans surprise, on retrouve quelque chose d’assez standard, câbles SATA, manuel, CD et antenne Wi-Fi. Cependant, MSI inclut également une carte PCIe pour ajouter une carte Display port vers USB 4 dans son bundle. Rendant ainsi la carte plus intéressante pour de la création de contenu graphiste.

L’architecture :

Cette Z790 Carbon Max est toujours sur un chipset Z790, ici le refresh « MAX » n’est qu’une appellation marketing pour différencier ces deux gammes. Ici, nous avons un support de la DDR5, du PCIe 5.0 avec cette fois un slot M.2 5.0 sur le PCB et pour finir le support natif des CPU Intel de 14eme génération.

Les différents radiateurs :

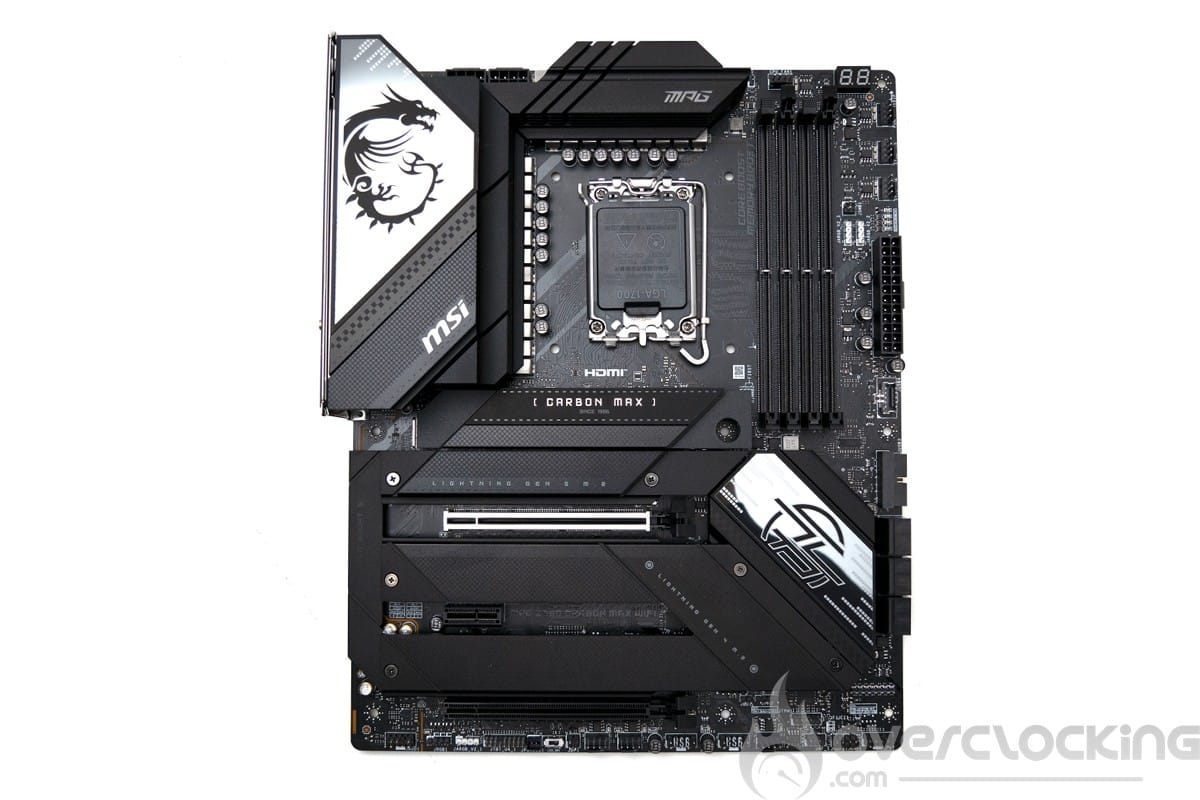

Les dimensions de la carte sont de 305 mm x 244 mm, ce qui correspond au format ATX. Les couleurs dominantes sur le PCB sont le noir avec des touches de gris sur les radiateurs. Ici, très peu de RGB ce qui la rend très sobre, un switch sur le PCB est d’ailleurs présent pour désactiver le RGB.

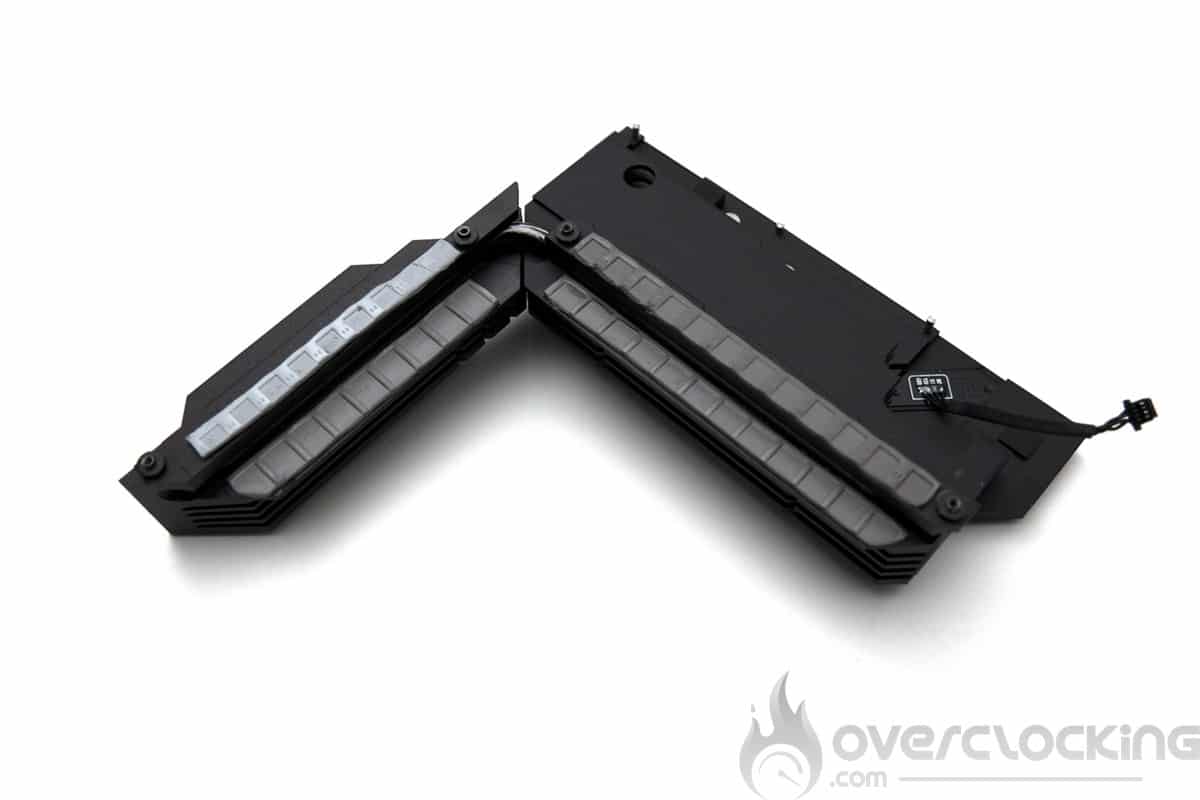

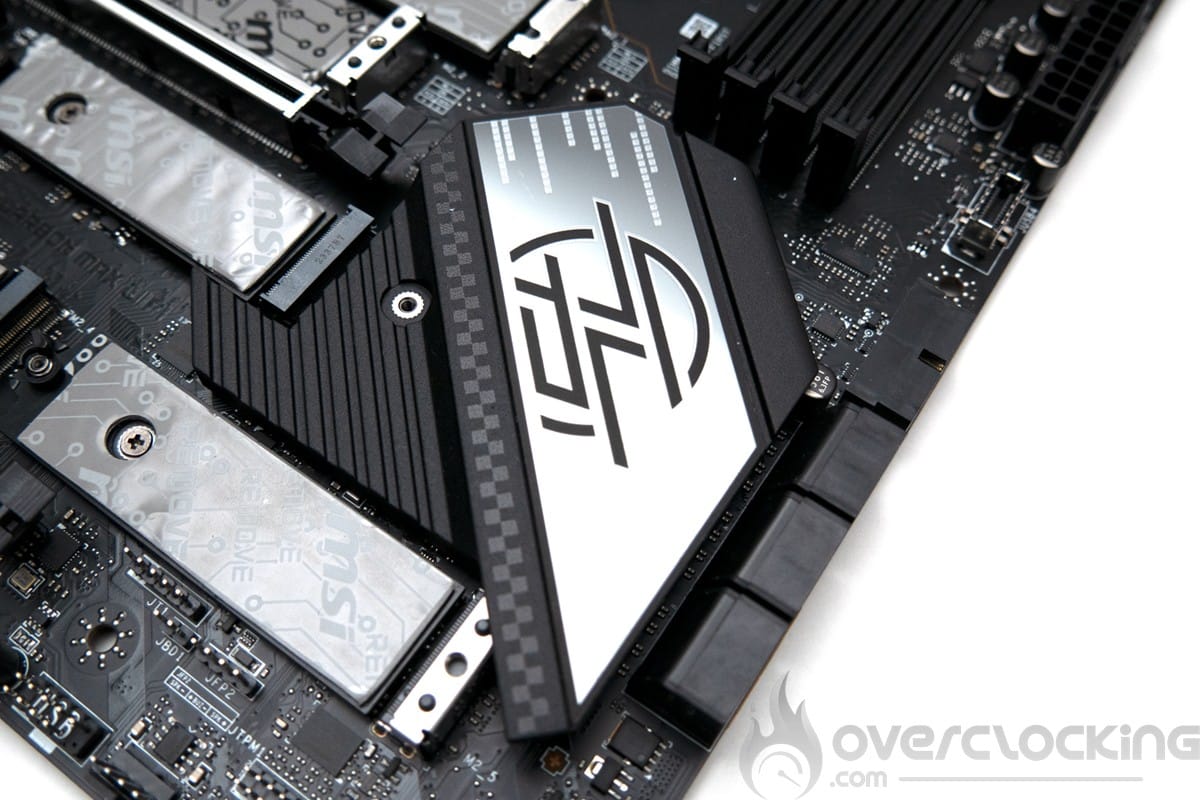

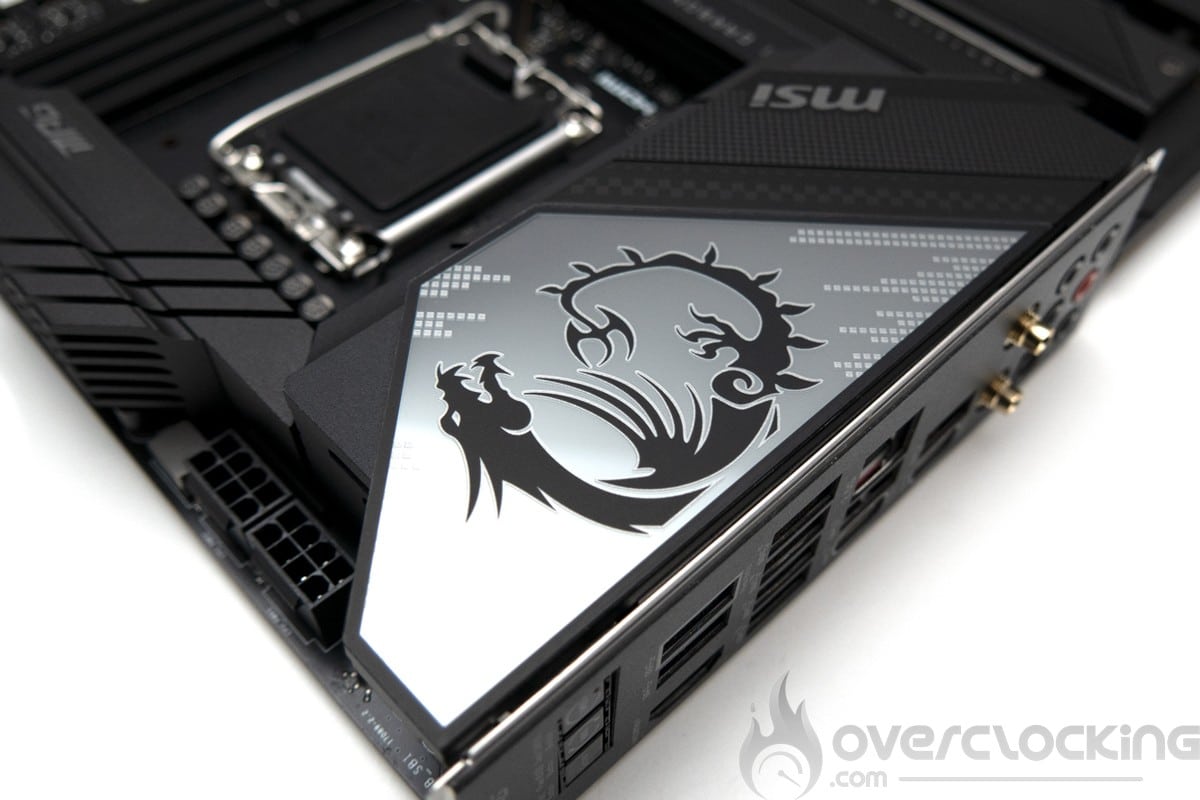

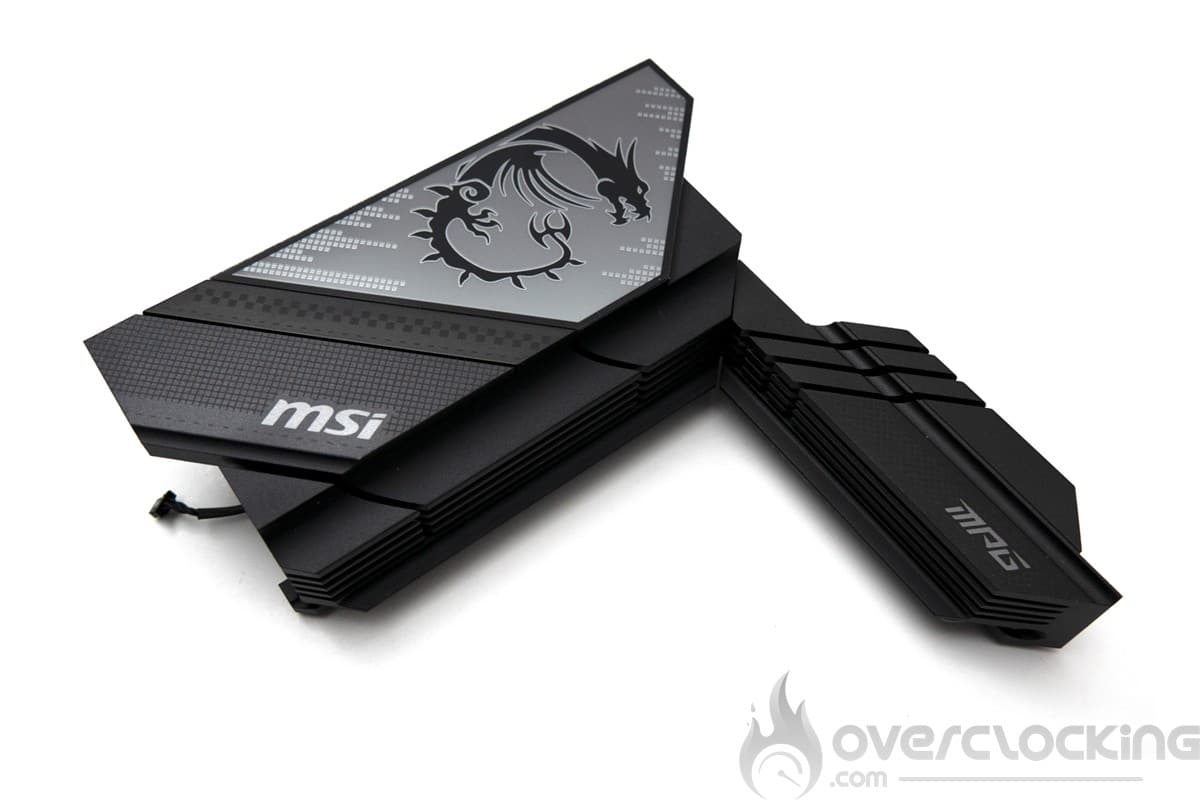

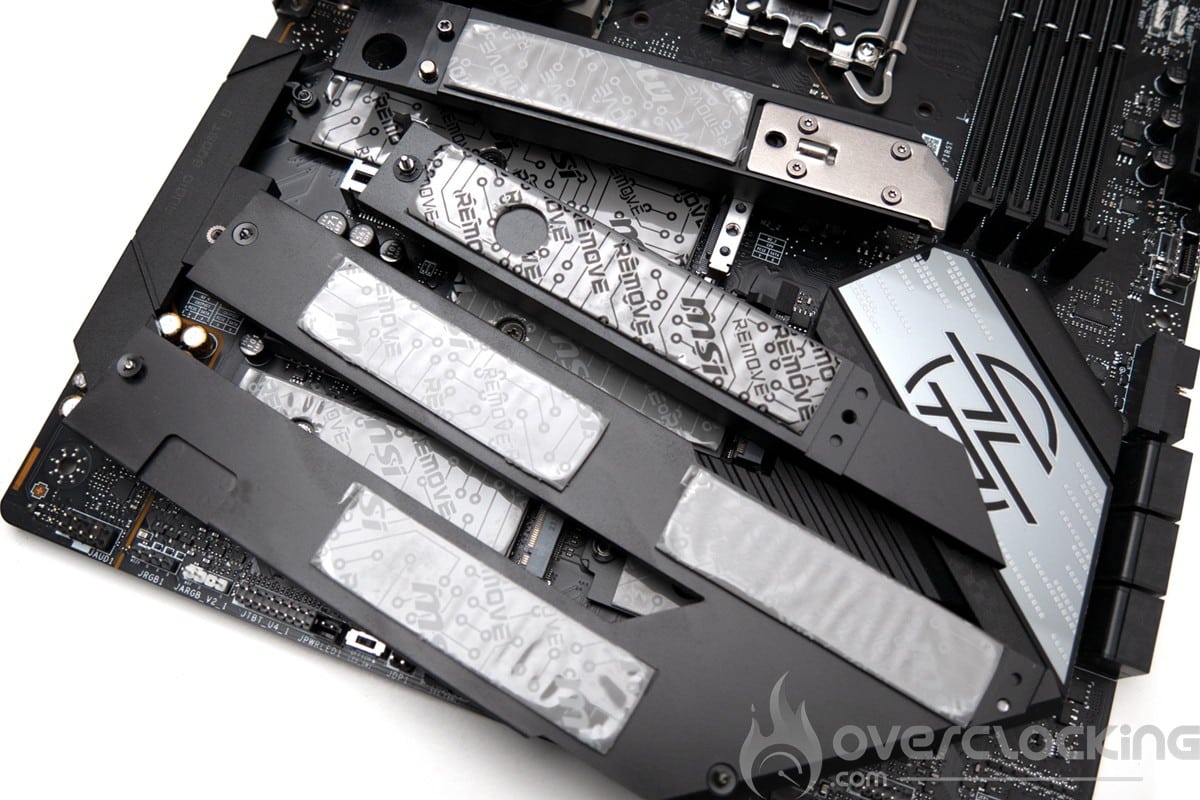

Côté refroidissement, nous avons pour les VRM deux radiateurs en aluminium recouvrant l’IO raccordés par un caloduc. Pour le chipset, nous avons un large radiateur reprenant le design du radiateur VRM. Pour les slots, M2 nous avons 2 radiateurs pour les emplacements M.2 situés entre les slots PCIe. Le dernier radiateur pour le slot M2 PCIe 4.0 est lui sans outil avec le système magnétique MSI.

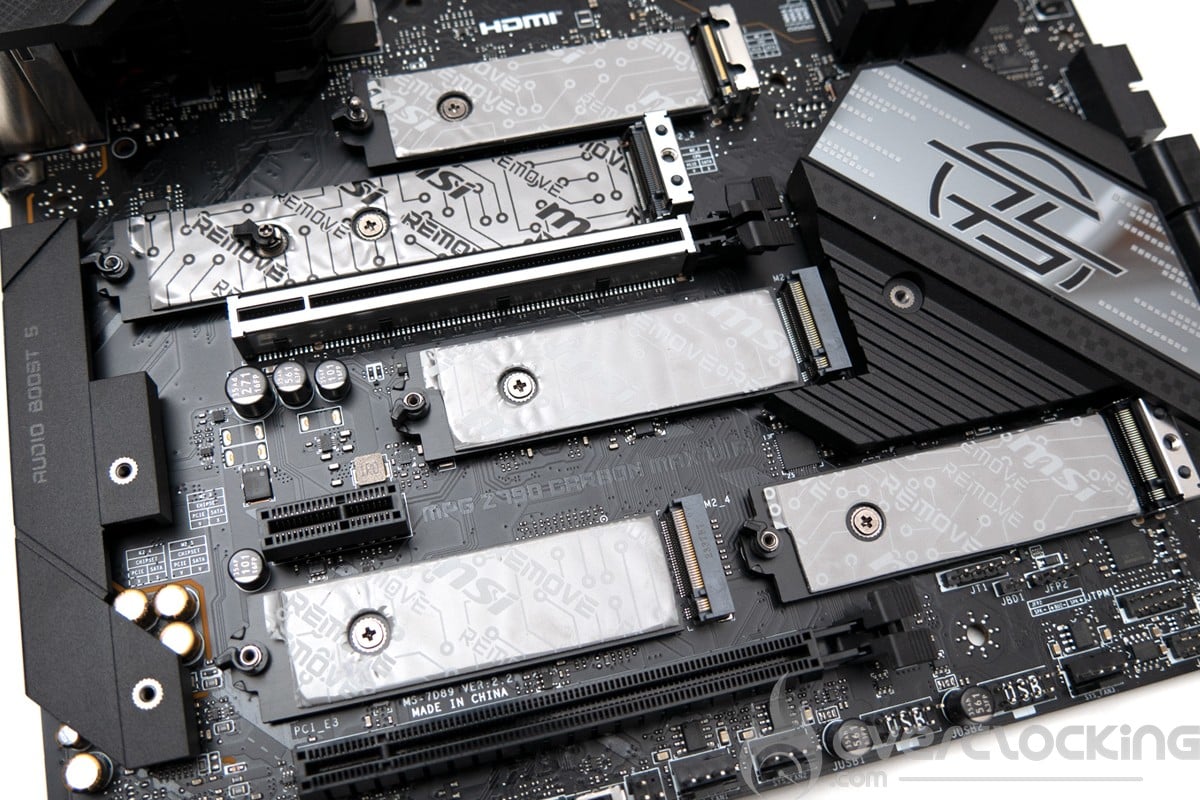

Cinq emplacements SSD M.2 :

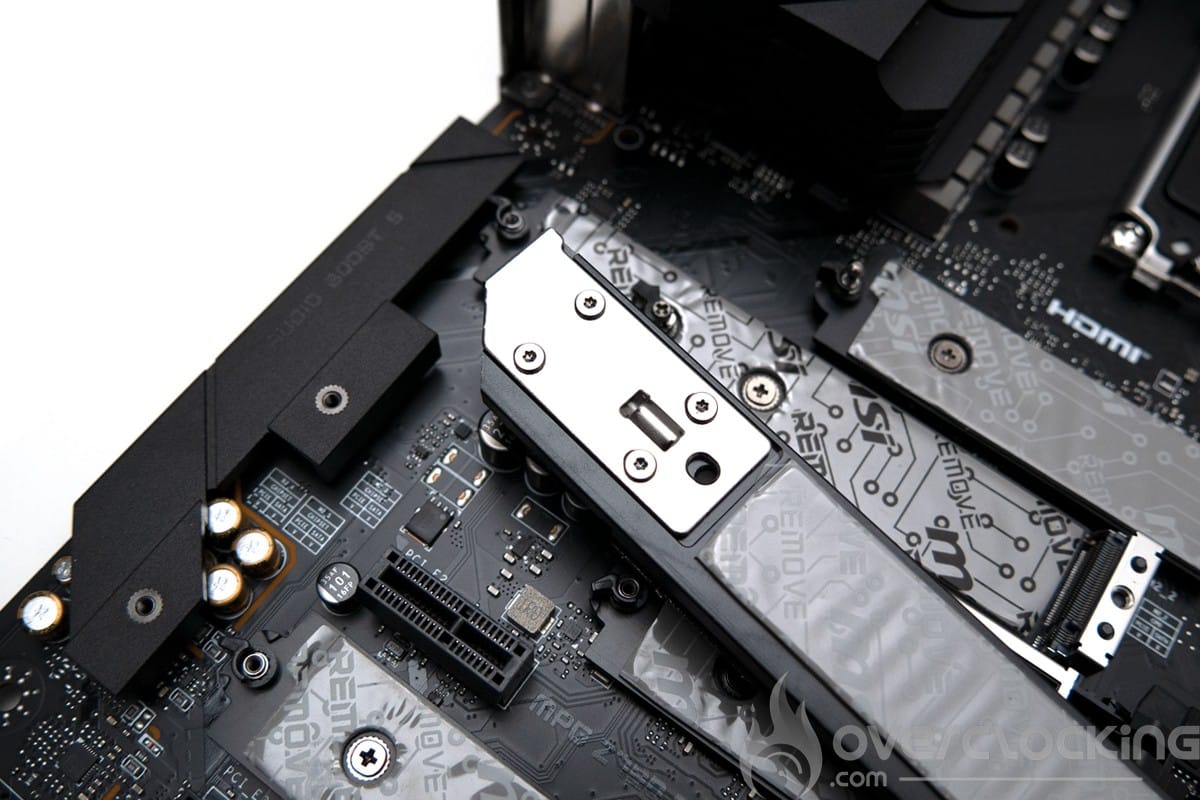

On commence avec le premier slot M.2 relié au CPU en 4.0 qui vient se placer au dessus du premier slot PCIe. Ce dernier est refroidi par un radiateur passif avec le système sans outil MSI. Le second slot juste en dessous est lui aussi câblé sur le CPU mais cette fois-ci en PCIe 5.0. Nous avons ensuite trois emplacements M.2 en PCIe 4.0 entre les slots PCIe dont un supportant le SATA.

Techniquement, nous avons beaucoup d’emplacements M.2, il faudra cependant faire avec les limitations en ligne PCIe 5.0 des CPU Intel qui limite le premier slot PCIe 5.0 en x8 si le slot M.2 5.0 est utilisé. Concernant le SATA, nous avons 6 emplacements standards.

Le socket et les PCIe :

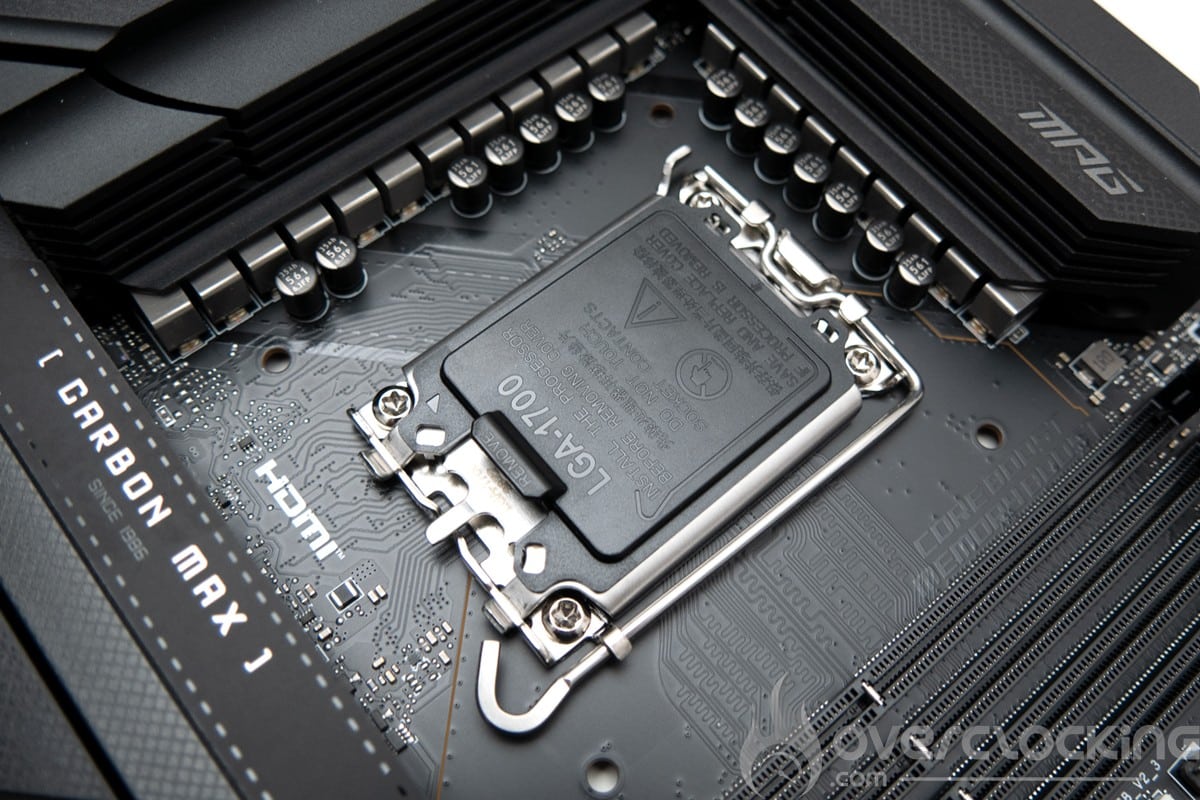

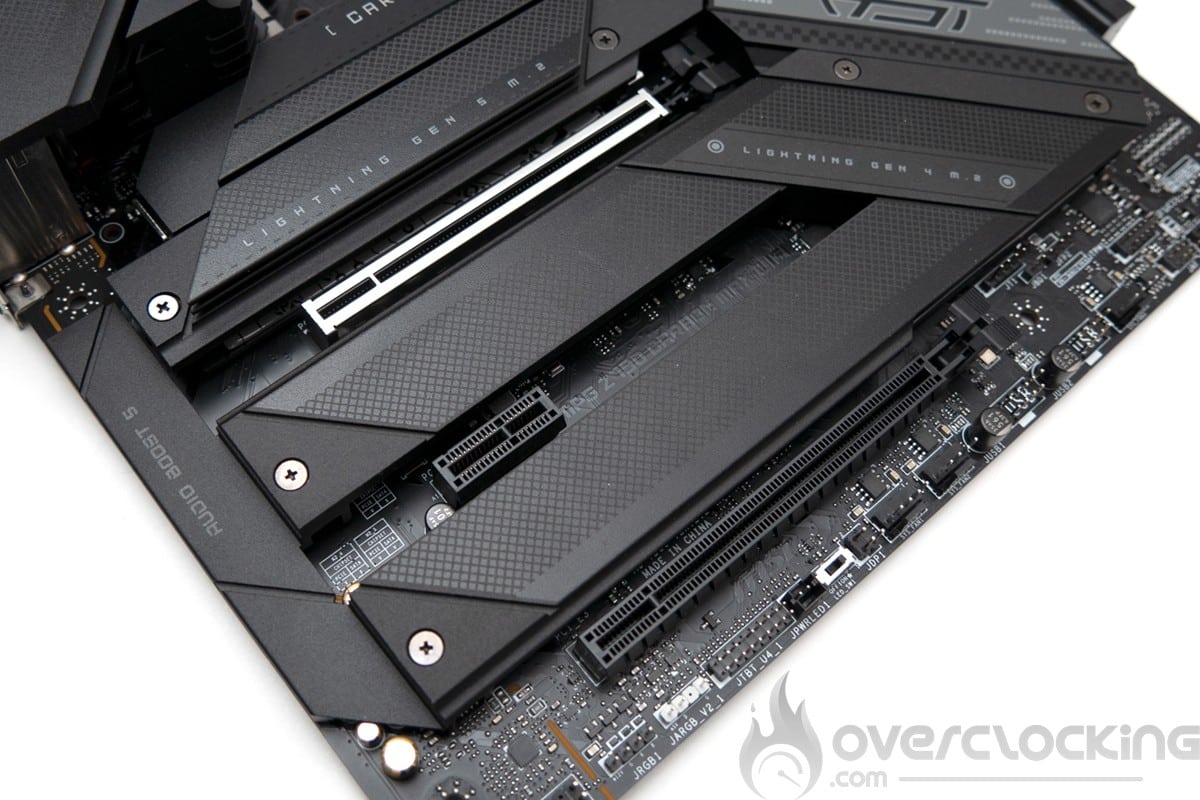

L’espace autour du socket est dégagé pour permettre une bonne compatibilité avec un maximum de système de refroidissement. Pour les slots PCIe nous avons un slot PCIe 5.0 x16, un slot PCIe 3.0 x1 et pour finir un slot PCIe 4.0 x4.

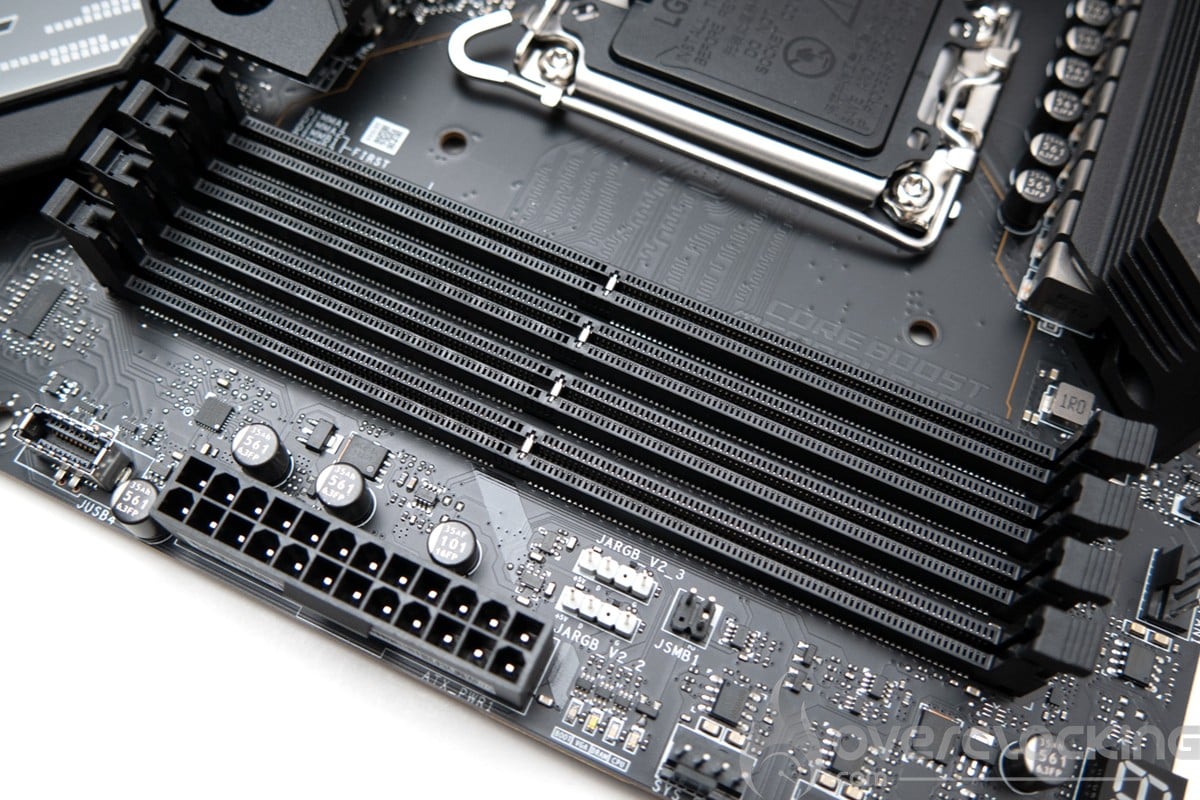

Cette Z790 Carbon Max supporte les kits mémoires DDR5 en dual channel jusque 7800 Mt/s (OC) et pour une quantité maximale de 256 GB.

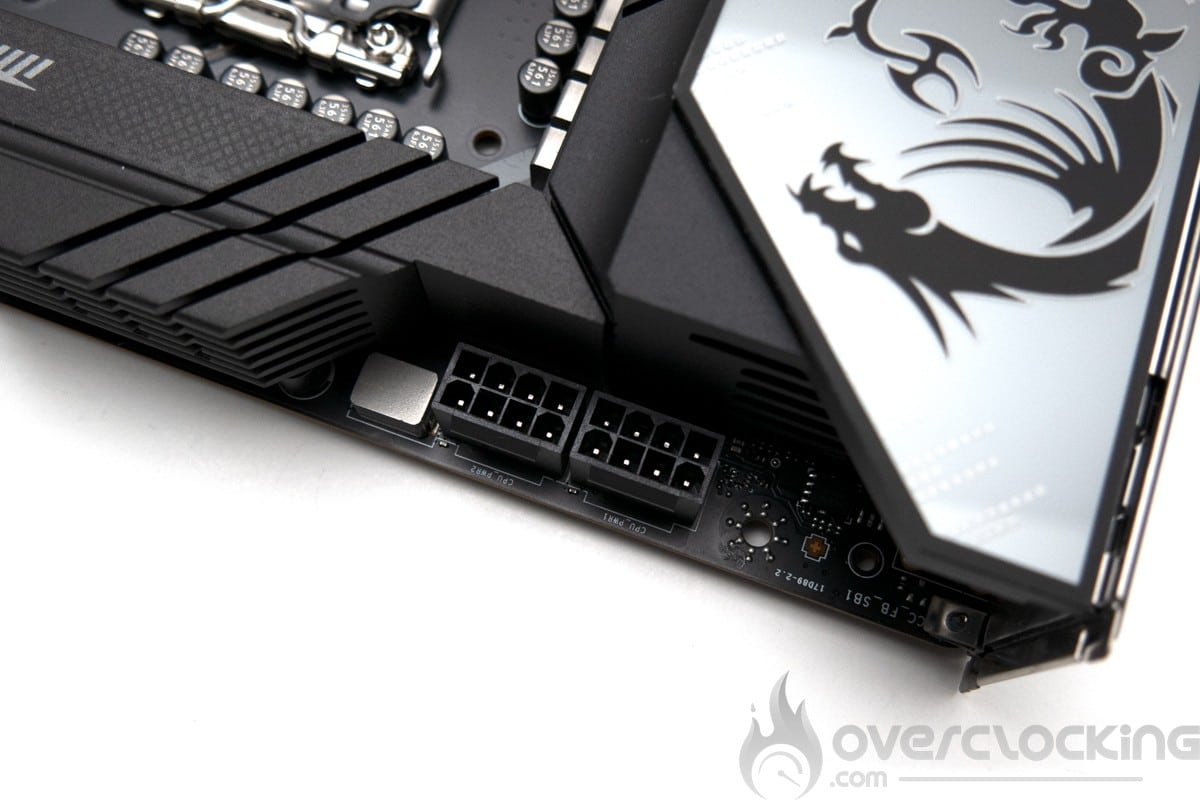

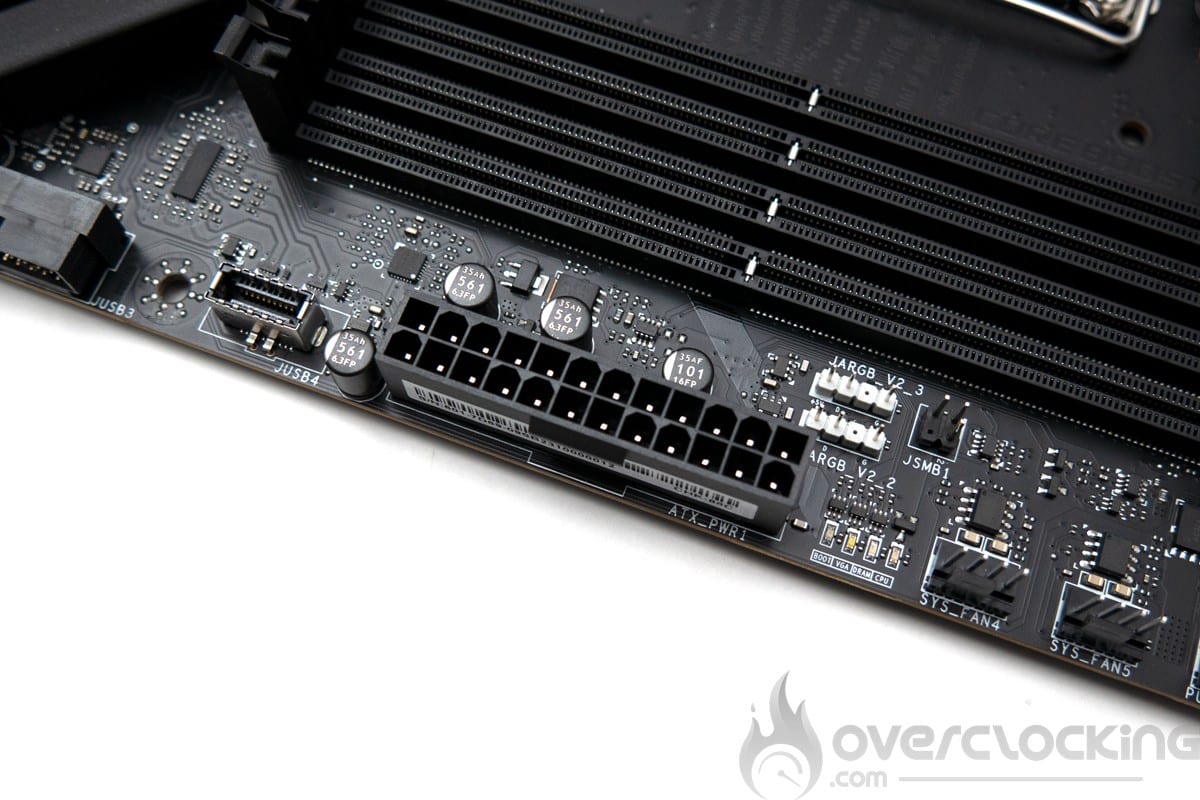

Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et de 8+8 pins à coté des étages d’alimentation.

[nextpage title= »Le PCB et les connectiques : »]

Les outils pour clocker :

Débutons avec les éléments insérés sur le PCB et sur l’IO pouvant s’avérer être des outils intéressants pour les overclockeurs. Ils sont assez variés sur cette carte mère compte tenu de son prix.

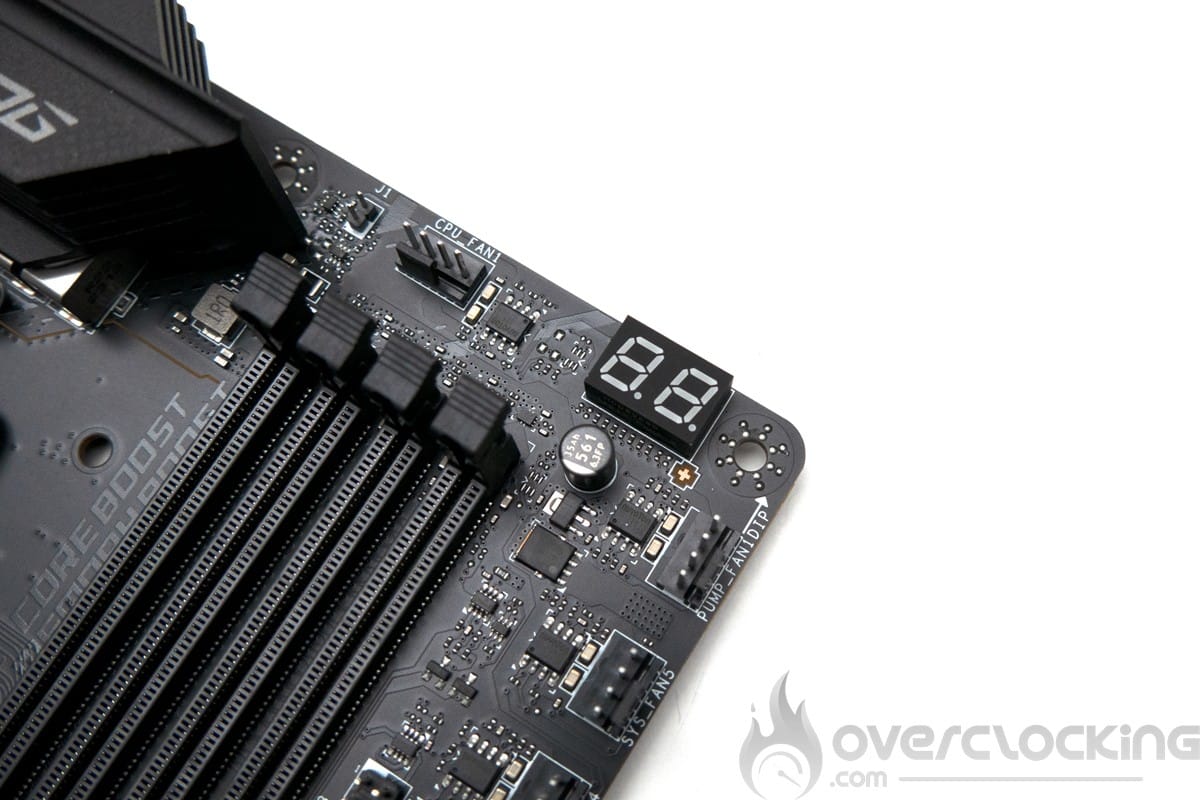

• Le Qcode : permet de lire les codes la séquence de train ainsi que les erreurs sur un écran à deux caractères.

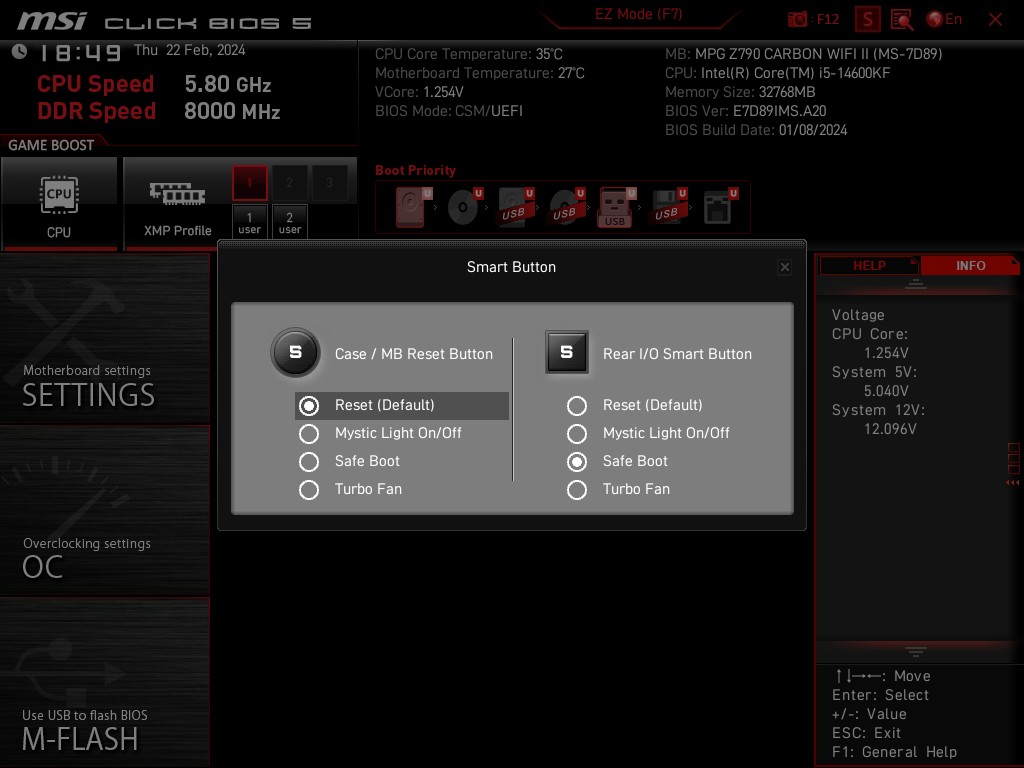

• Le bouton SMART Button : une fois paramétré dans le Bios, permet soit de redémarrer la configuration, soit d’accéder directement au Bios ou soit de démarrer en safe mode
• Le bouton Clear CMOS : permet d’effacer la configuration du Bios
• Le bouton Flash-BIOS: permet de flasher le Bios sans CPU ou RAM compatible.
• Status LED : qui en fonction de leur couleur, vous permet d’identifier un problème ou savoir à quel niveau se trouve la tension du composant (CPU – DRAM – VGA – BOOT).

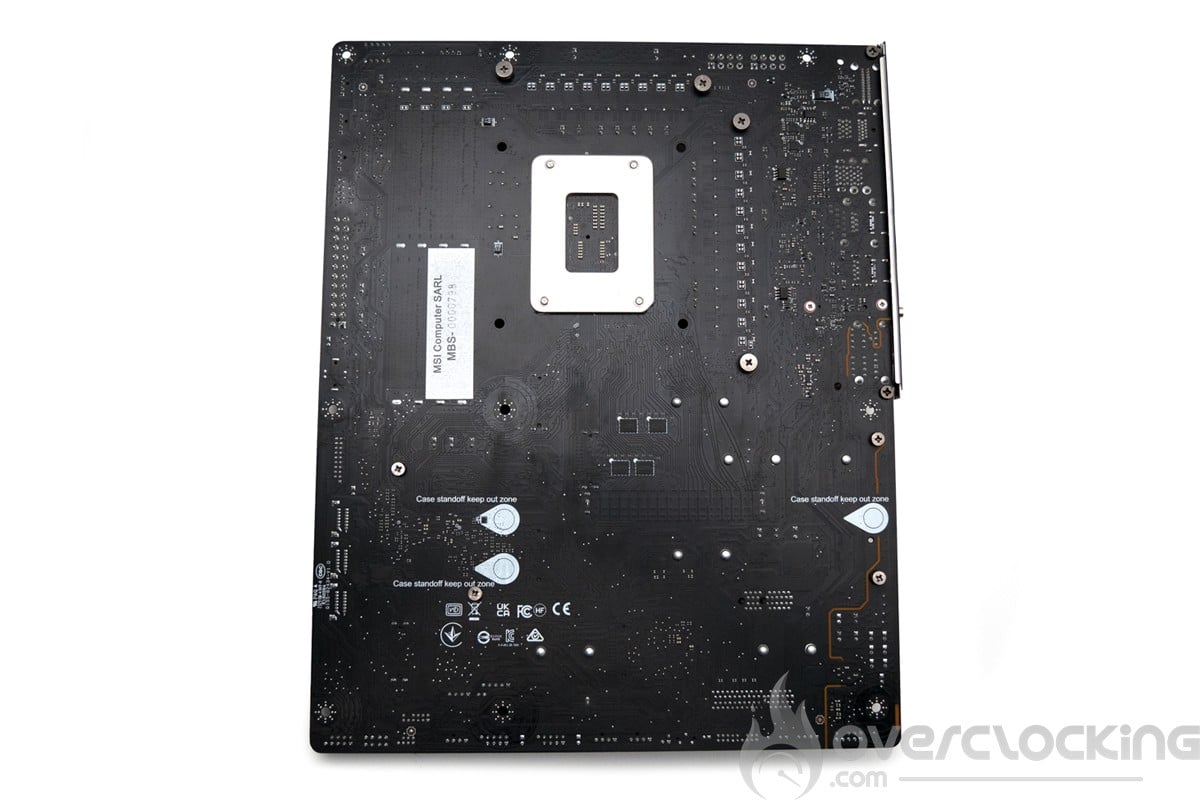

Le PCB :

Cette MSI MPG Z790 Carbon Max WiFi est assez simple au niveau du PCB, nous sommes ici sur une carte mère bien conçue et de bonne facture, mais avec une réelle identité. Côté PCB, nous sommes sur un PCB en 8 couches.

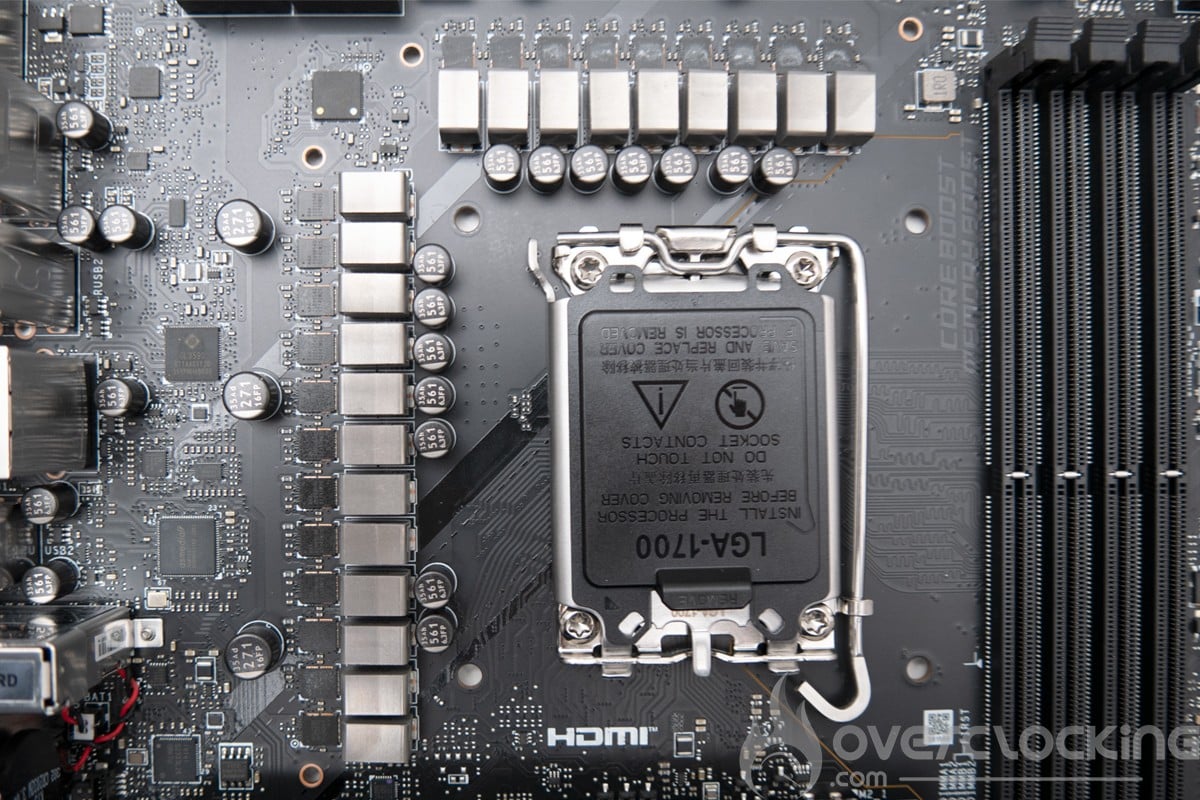

L’étage d’alimentation se base sur une alimentation dont la partie en charge du CPU se compose de 19 phases.

Le contrôleur utilisé serait un Renesas RAA229131 capable de gérer l’ensemble des phases. Les 19 phases pour les CPU sont quant à elles tous des Renesas RAA22010540 de 105 A. Une surenchère aux spécifications démesurées purement marketing quand on parle de 19 VRM pouvant sortir 2000 A alors que le CPU n’en demande que 300 A même à 400 W. Nous avons ensuite la même configuration pour le VCCGT (IGP) et VCCAUX (PCIe et IMC) avec une phase chacun MPS 87670 de 80 A.

Les connectiques :

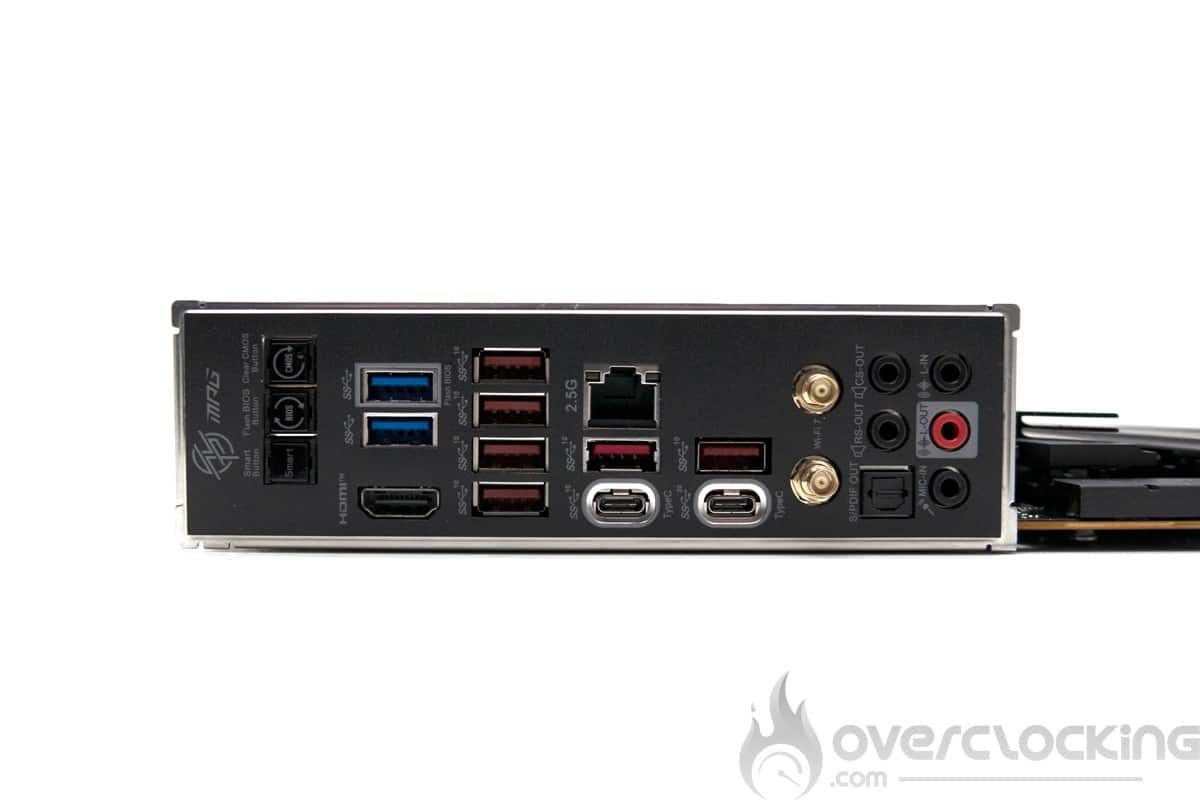

La façade arrière dispose des éléments suivants. Tout d’abord, les boutons flash bios / clear CMOS et Smart Button. Ensuite, nous avons les ports USB 3.2 Gen 1 aux nombres de 2 et 6 USB 3.2 Gen 2 au format Type-A. Pour les ports USB C nous avons un port USB 3.2 Gen 2 et un port USB 3.2 Gen2x2. Côté réseaux, nous avons un port Ethernet 2,5GbE sur puce Intel et du Wi-Fi 7. La partie audio dispose de cinq prises jack pour microphone et sorties ligne ainsi qu’une sortie SPDIF out sur une puce Realtek ALC4080.

La connectivité de cette carte mère est donc on ne peut plus complète pour tout type d’usage. Avec en plus sa carte additionnelle en bundle pour l’USB 4 PD 100W, nous sommes ici plus sur une carte mère professionnelle que gaming. On regrettera la présence d’un seul port Ethernet et le fait qu’il n’y ai pas de carte réseau 10 Gbps.

[nextpage title= »Le BIOS »]

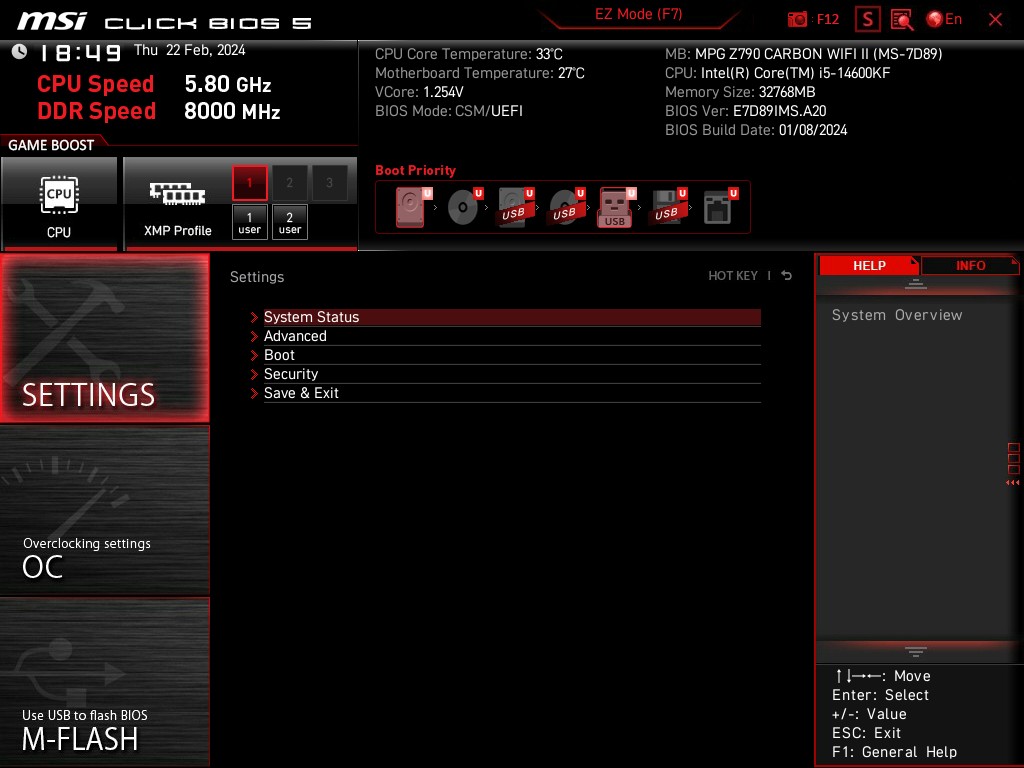

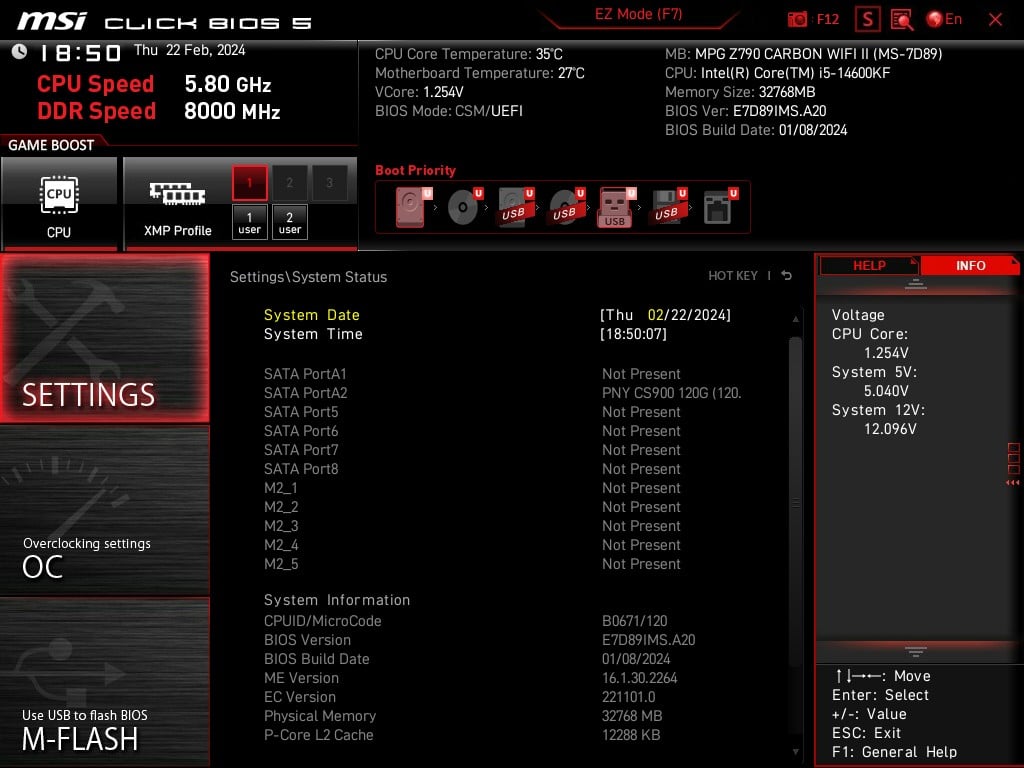

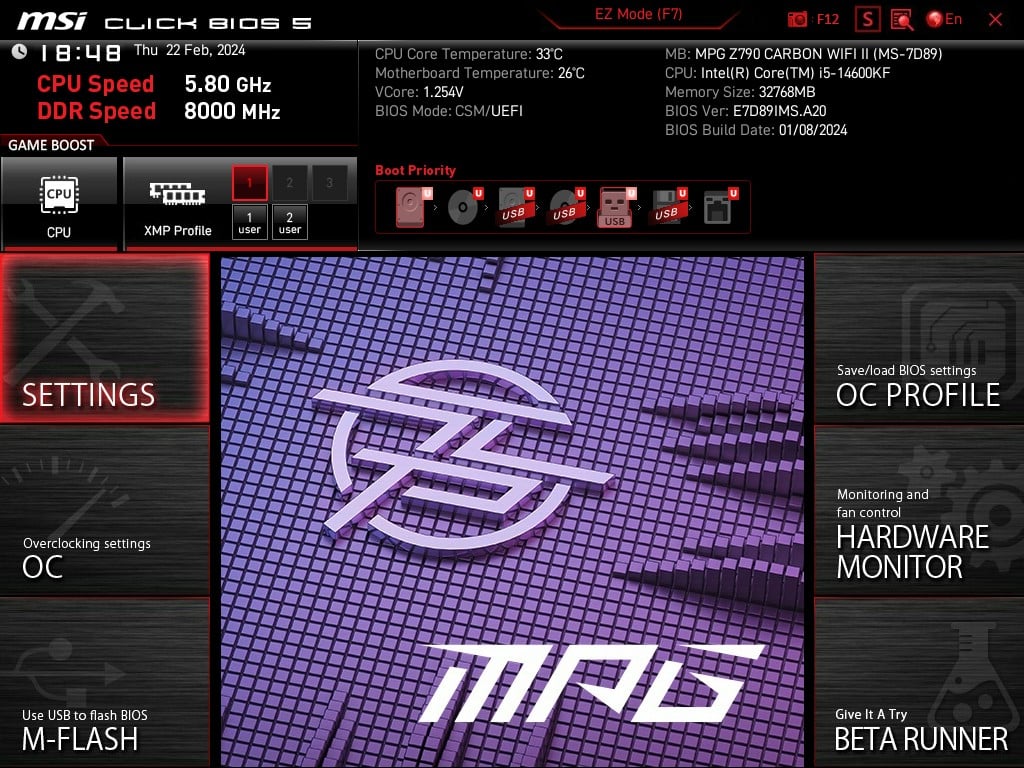

Le BIOS :

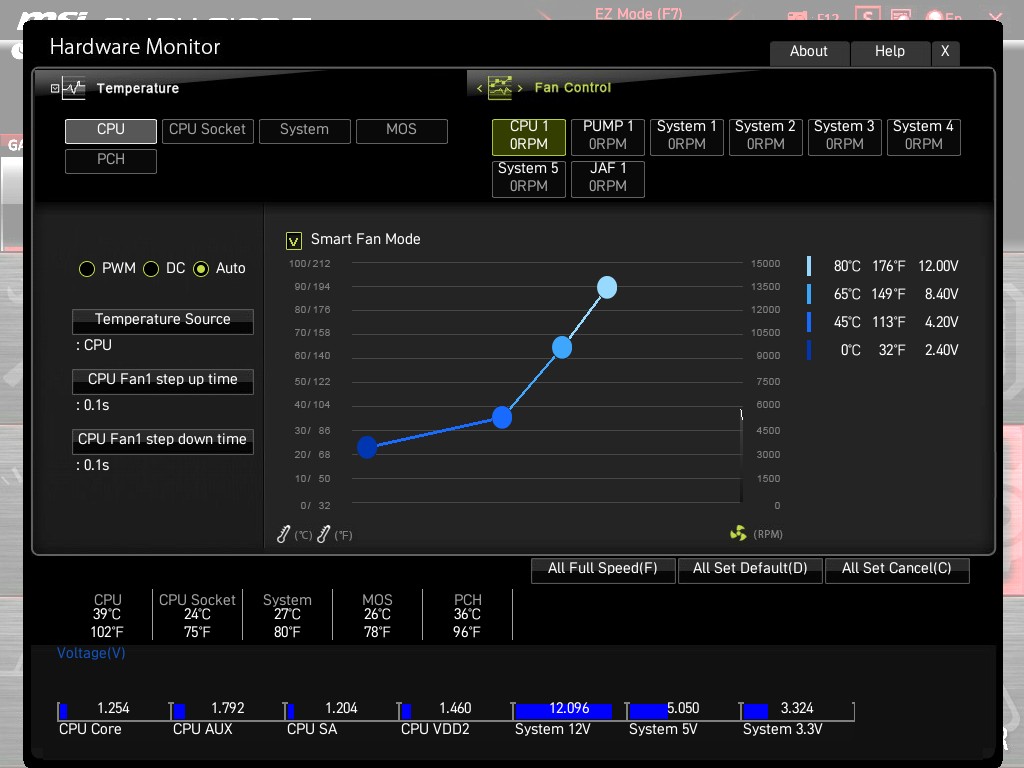

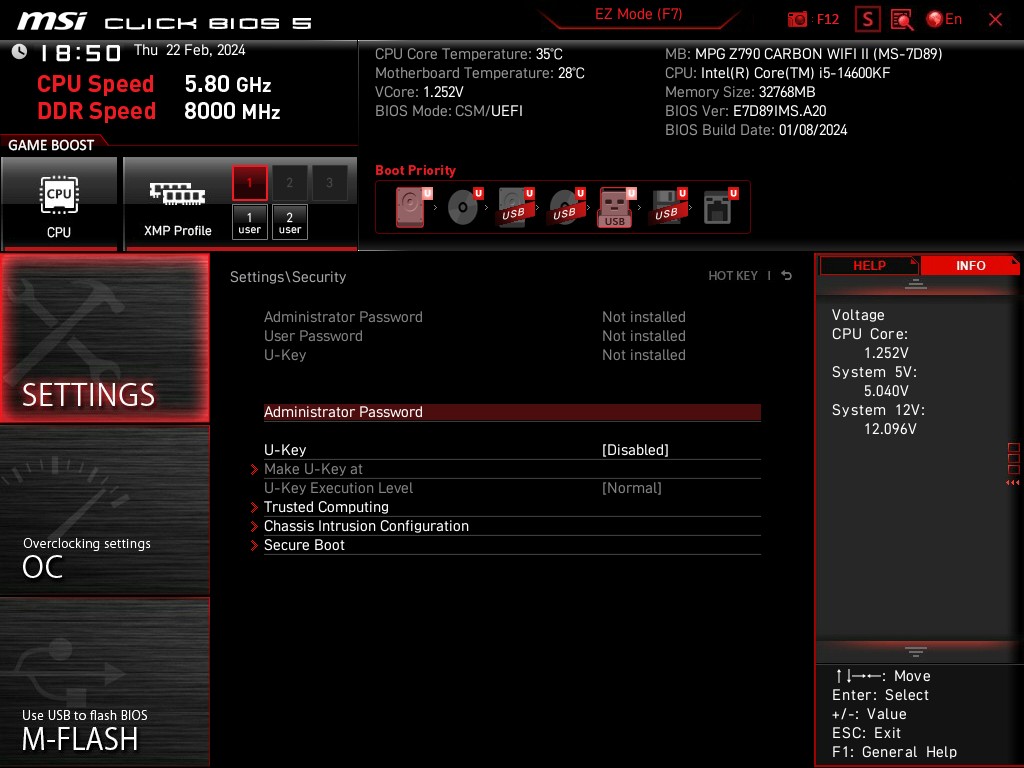

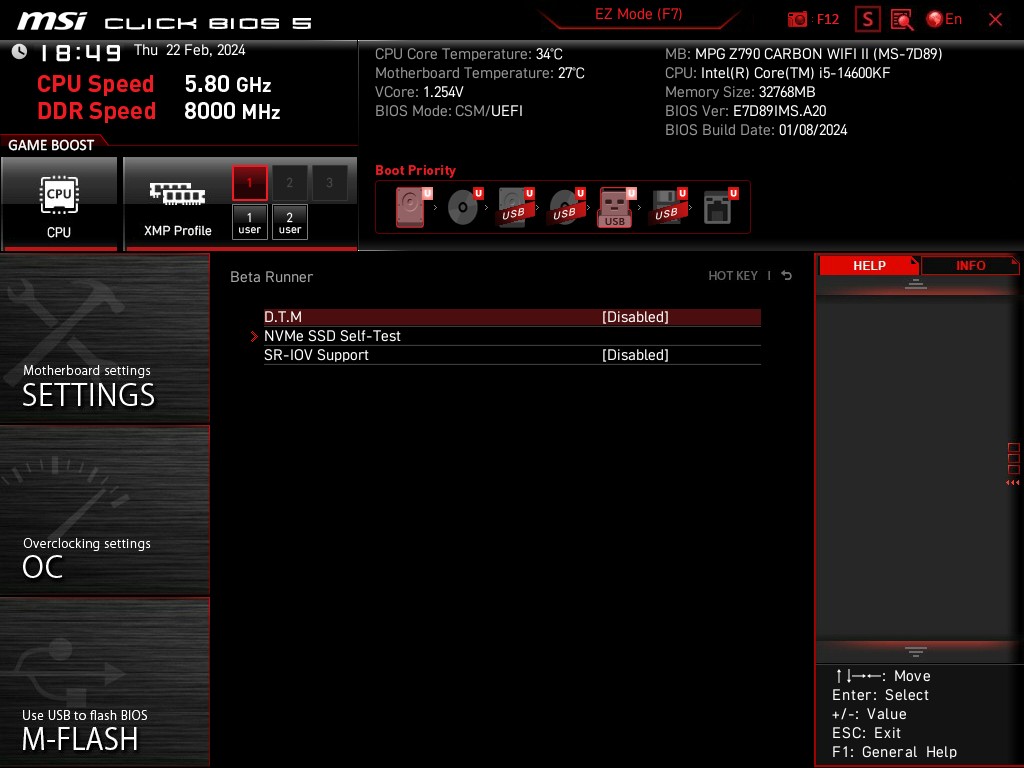

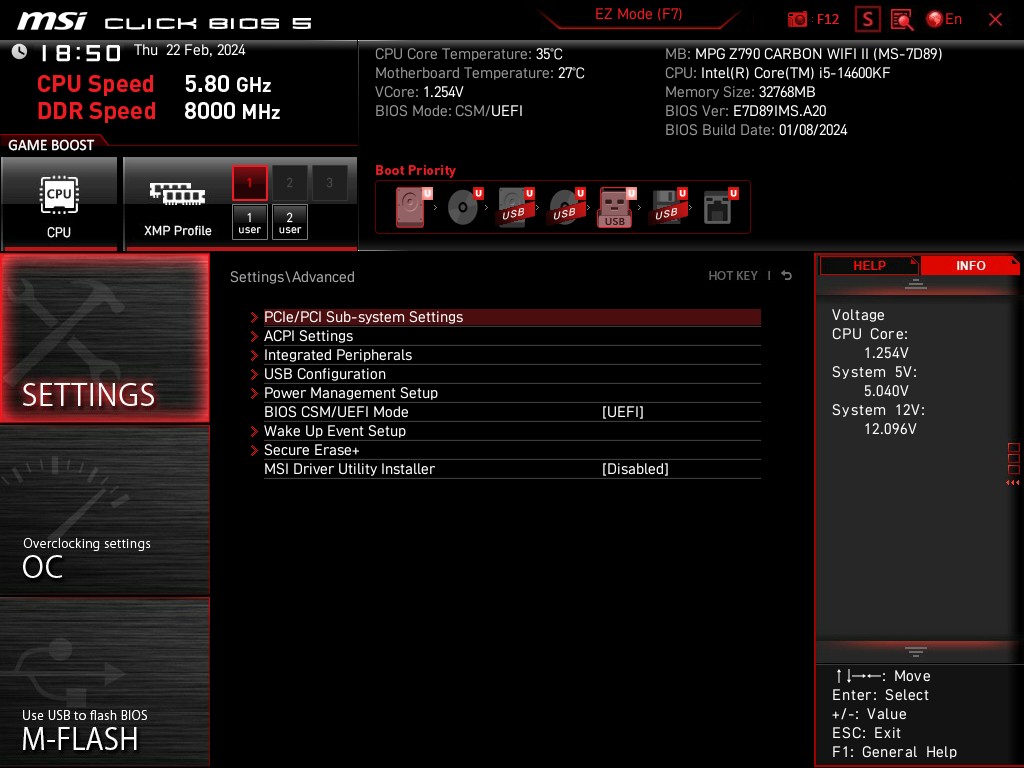

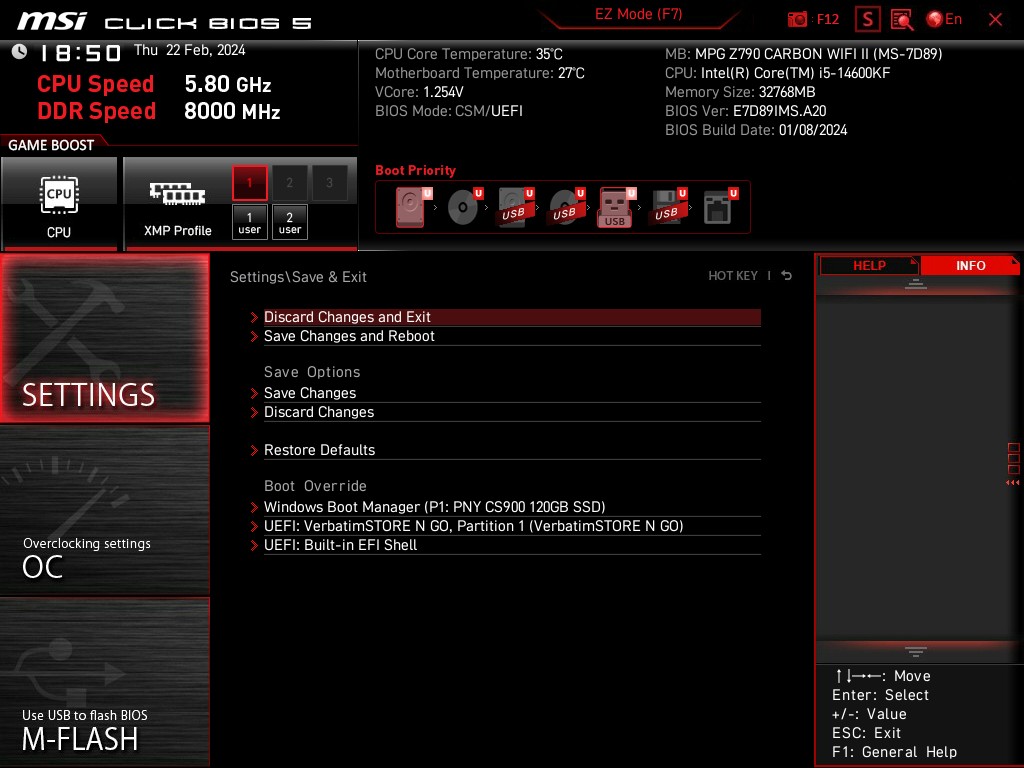

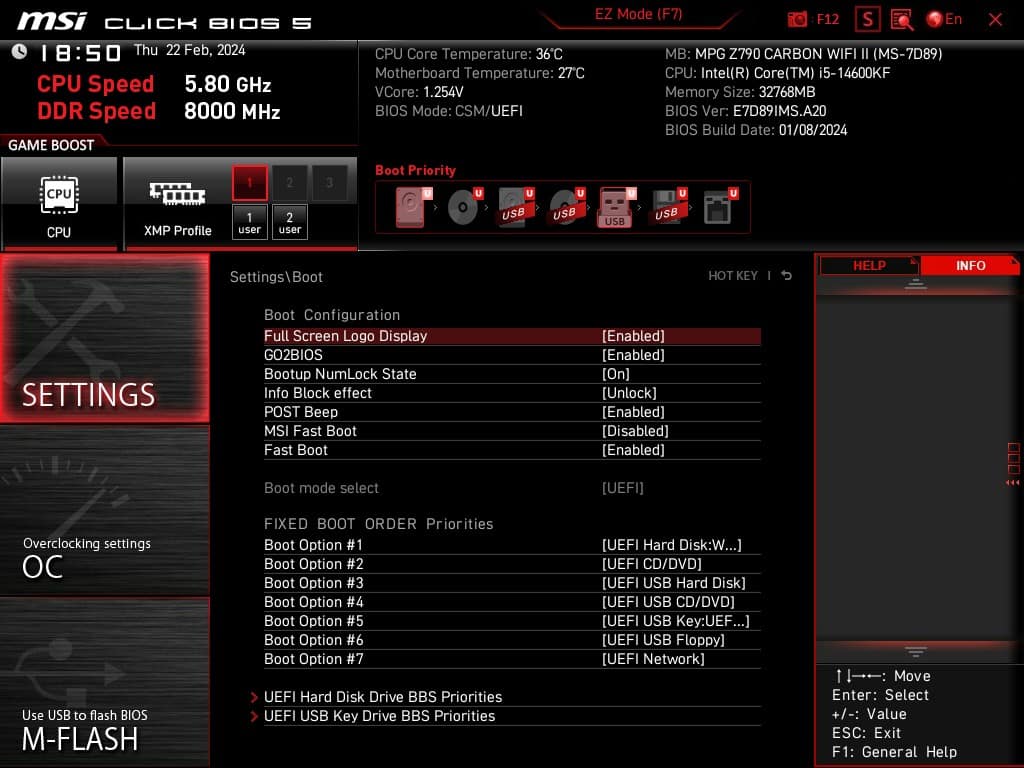

Le Bios de cette MSI MPG Z790Carbon Max Wifi est très complet. On regrettera un peu l’ergonomie et la navigation entre les catégories peu intuitives.

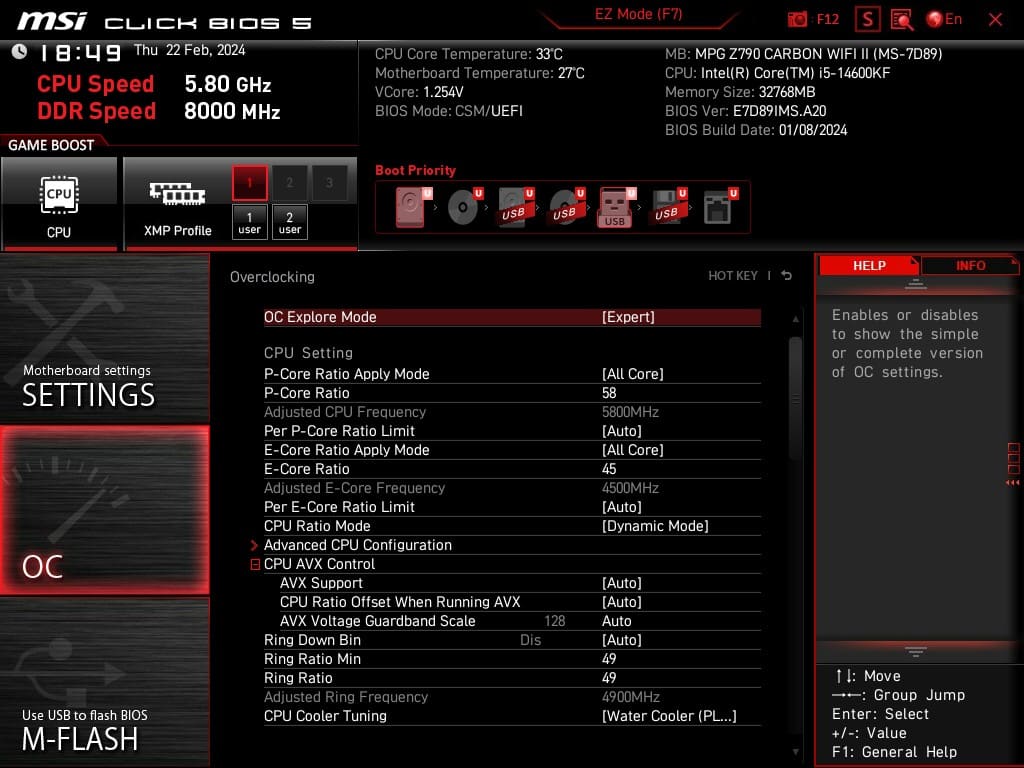

Pour l’overclocking, on retrouve tout ce que nous avons besoin pour une carte mère Z790, à savoir le LLC et tensions CPU, mémoires et IMC. Il sera bon d’activer l’option pour forcer le BCLK à 100 MHz en usage normal. Le BCLK peut aussi être ajusté manuellement.

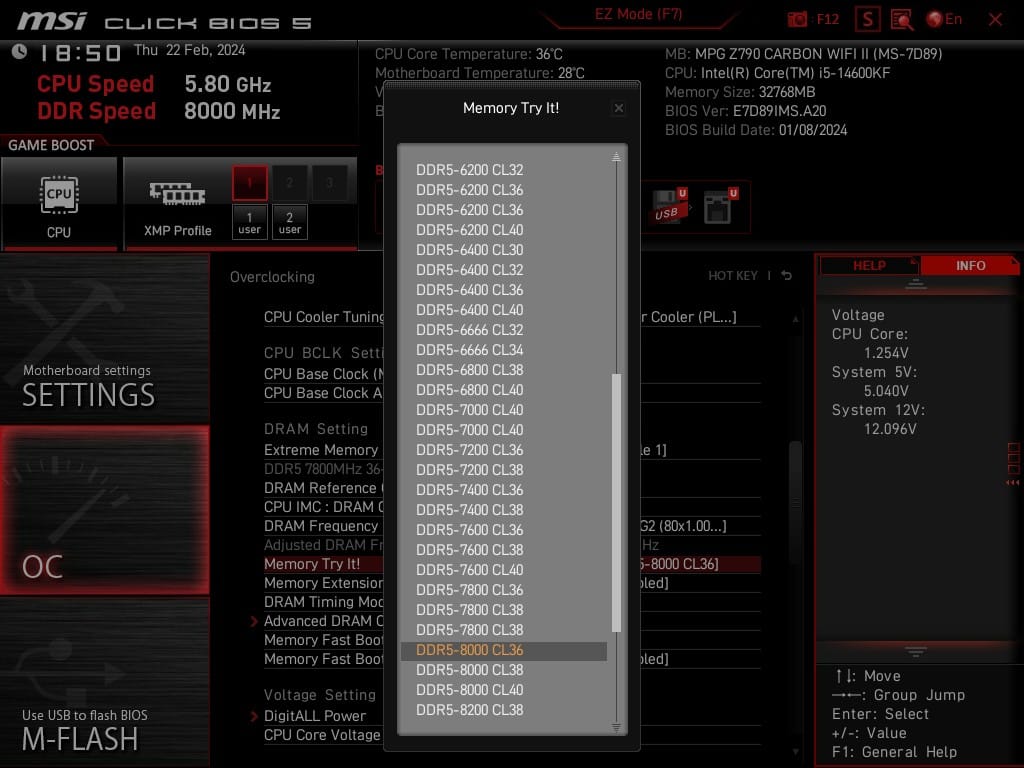

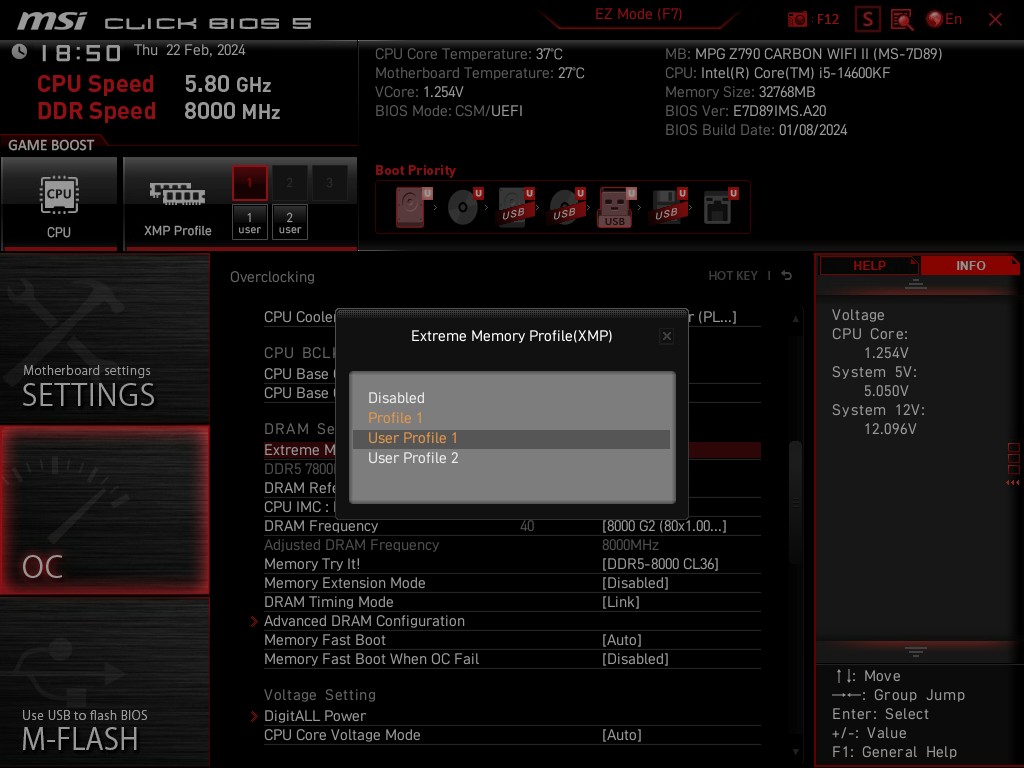

Pour la partie RAM, tout est accessible et les différents éléments portent leurs vrais noms, les XMP fonctionnent parfaitement et nous pouvons même activer les XMP utilisateur n° 4 et 5. Pour l’overclocking mémoire nous sommes parti sur 1,2 V VCCSA, 1,35V VDDQ et 1,45V VDD2 pour 8000 CL34 sur le 14600KF. Côté tension mémoire, nous sommes à VDD_mem = VDDQ_mem + 0,1V. Il s’agit de réglages non définitifs qui devront être ajustés à chaque usage. Nous sommes parvenues à atteindre 8266 CL34 avec un ajustement du VDDQ CPU et VDD2 à 1.4V et 1.4V.

Enfin, n’oubliez pas d’activer le XMP de votre kit mémoire ! Vous avez bien sûr l’opportunité de modifier les timings et subtimings manuellement. N’hésitez pas à demander conseils sur notre forum et discord si vous rencontrez des soucis lors du paramétrage de votre Bios.

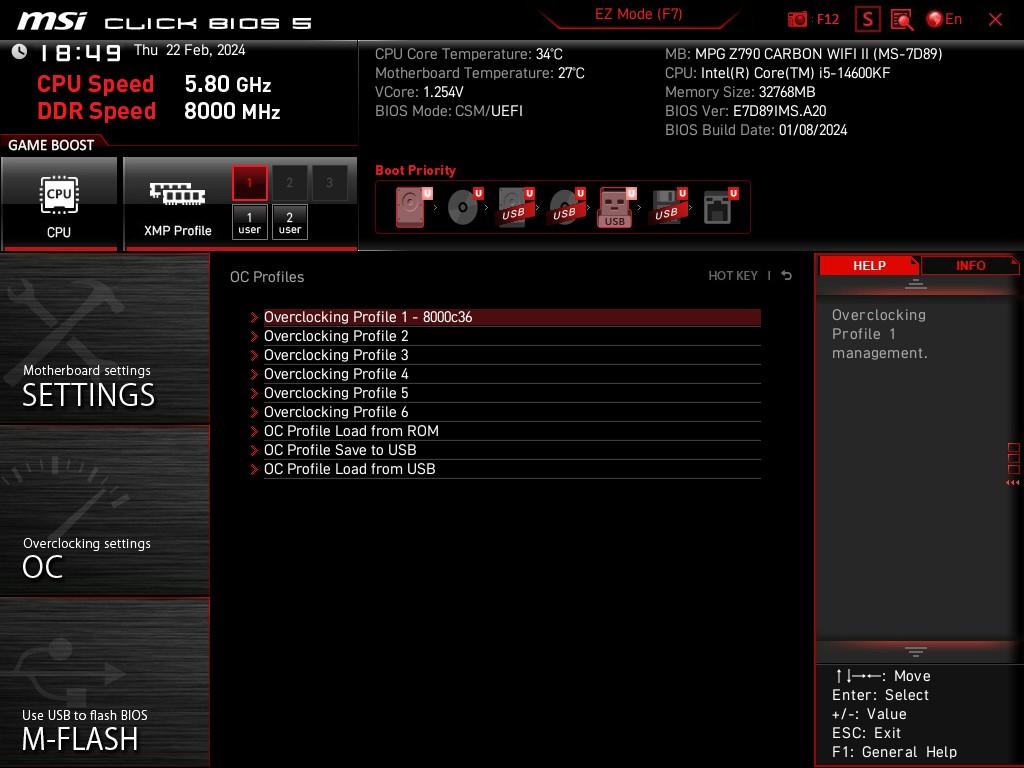

Nous reviendrons sur la section overclocking plus loin dans cet article afin de vous montrer les paramètres que nous avons utilisé.

[nextpage title= »La configuration de tests : »]

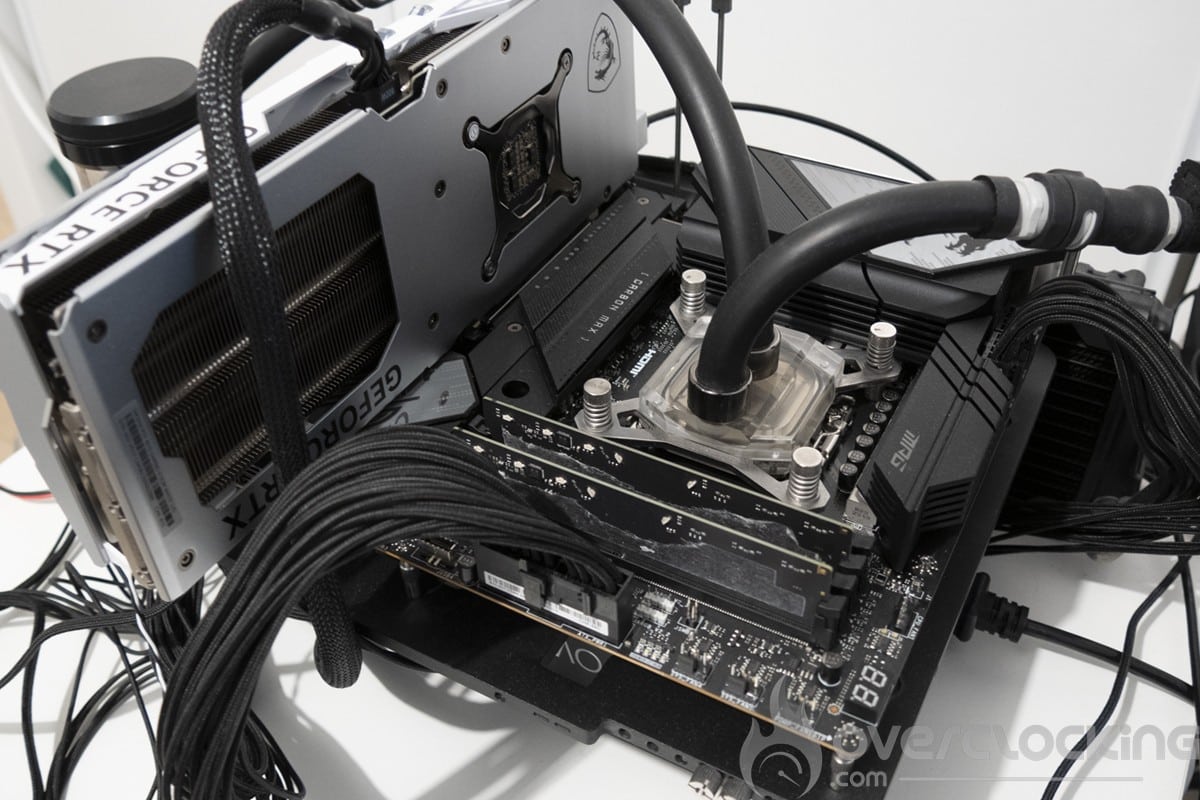

Voici la configuration qui sera utilisée pour le test :

• Carte mère : MSI MPG Z790 Carbon Max Wifi (7D89vA2)
• Processeur : INTEL CORE I5 14600KF
• Mémoire : 2x16gb G.skill Trident Z5 7800C36
• Carte graphique : MSI RTX 4070 gaming x slim white
• Système de refroidissement : Watercool Heatkiller IV basic + radiateur 420mm
• SSD : PNY CS900 120 gb

• Alimentation : Be Quiet ! Dark Power Pro 13 1600W
• Système d’exploitation : Windows 10 64 bits (version 21H1)
• Écran : Dell S2721QSA

[nextpage title= »Overclocking CPU: »]

Notre partie overclocking CPU va se concentrer sur les performances du i5-14600KF. Il est important de souligner que cette Z790 Carbon Max ne se destine pas à de l’overclocking poussé. Mais nous verrons qu’elle s’en sort plutôt bien malgré ses dispositions ne la mettant pas dans les meilleures conditions pour cet exercice.

Scores de référence et fréquences effectives :

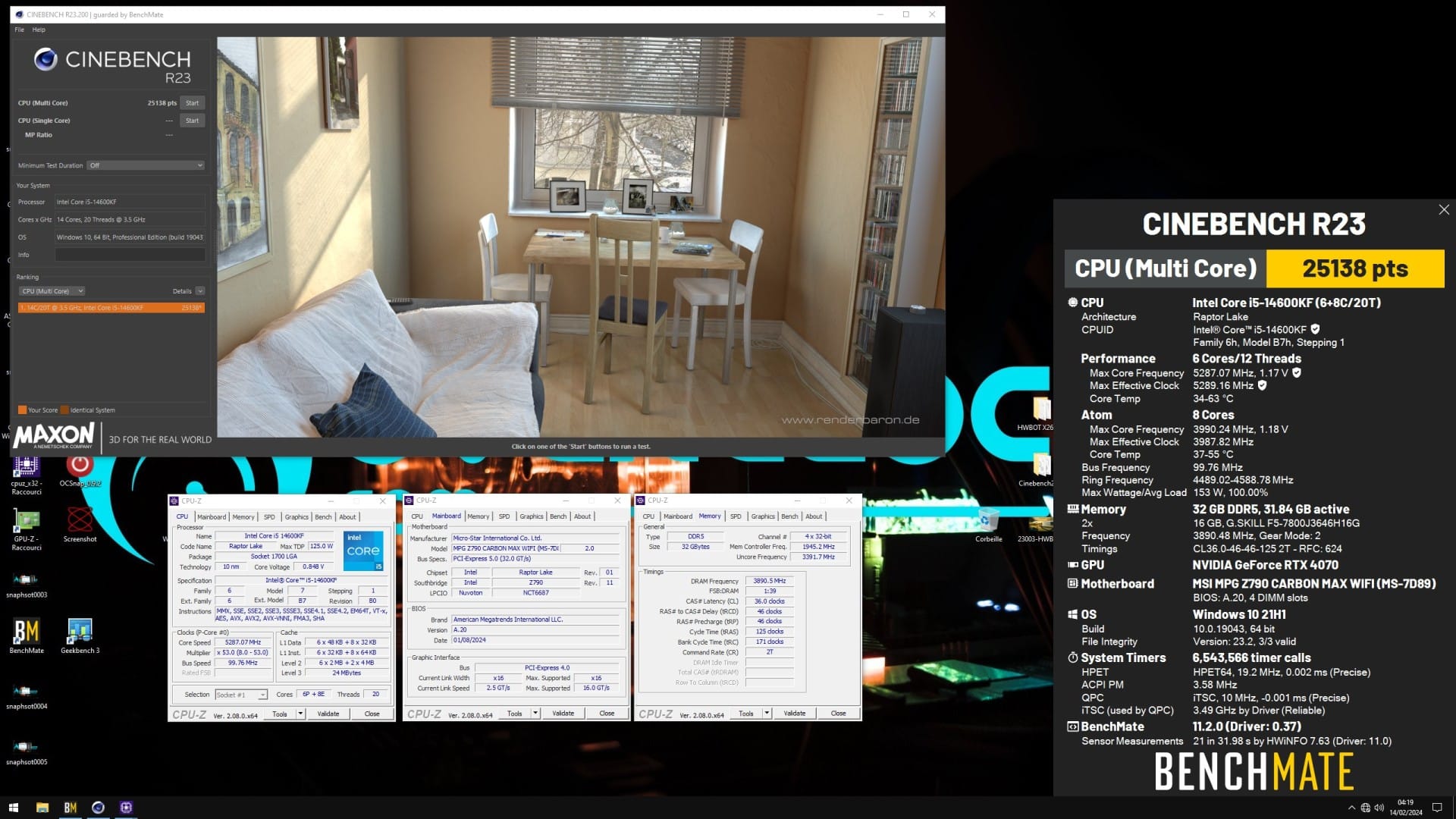

Voyons donc les résultats obtenus sous Cinebench R20 et R23 en prenant soin de noter aussi la tension (vcore), la température max lors du bench, la consommation ainsi que bien entendu, le score obtenu.

Nous profitons de ce test pour jeter un œil aux fréquences effectives, les tensions et les températures. Comme nous pouvons le voir sur la fenêtre de Benchmate, la fréquence effective est très proche de la fréquence maximale. Ici, nous sommes à 99,73 Mhz au niveau du BCLK ce qui influe sur la fréquence du processeur et de la RAM de façon négative. Heureusement, il y a une option dans le BIOS permettant de forcer le BCLK à rester à 100 MHz constant. Il faudra l’activer pour profiter pleinement des performances de ses composants.

Overclocking sous watercooling :

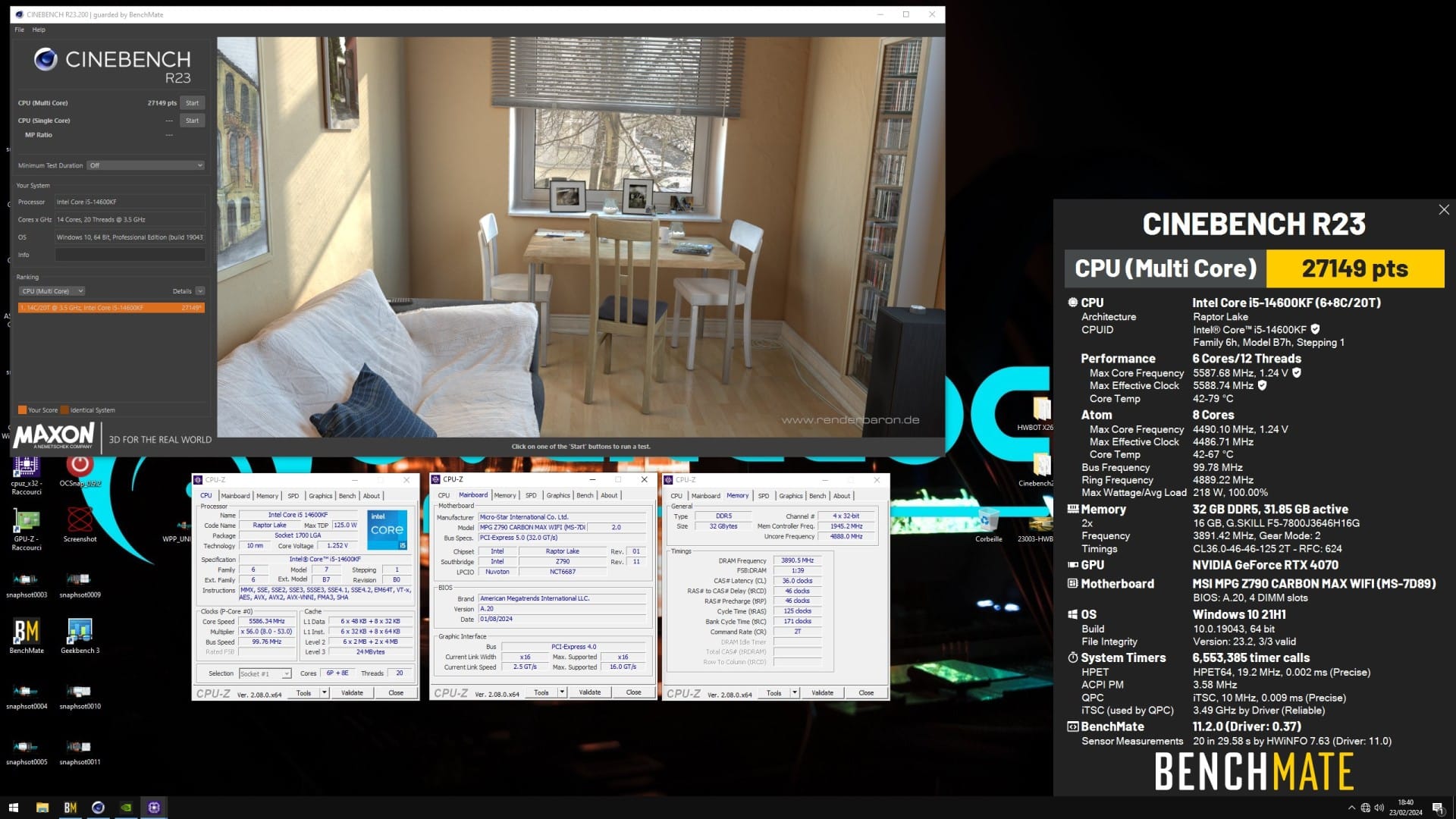

Pour commencer, je laisse le BIOS en auto en paramétrant juste la RAM sur l’XMP c’est-à-dire 7800 CL36. J’ai donc opté pour une fréquence de départ de 5600 MHz avec un coefficient multiplicateur de 56, un BCLK de 100 et une tension de 1,25 volt. Les Ecore et le caches sont quant à eux placés à 4500 MHz et 4900 MHz. L’idée est ensuite, dans l’OS, de tester la stabilité sur plusieurs runs de Cinebench R23 multithread.

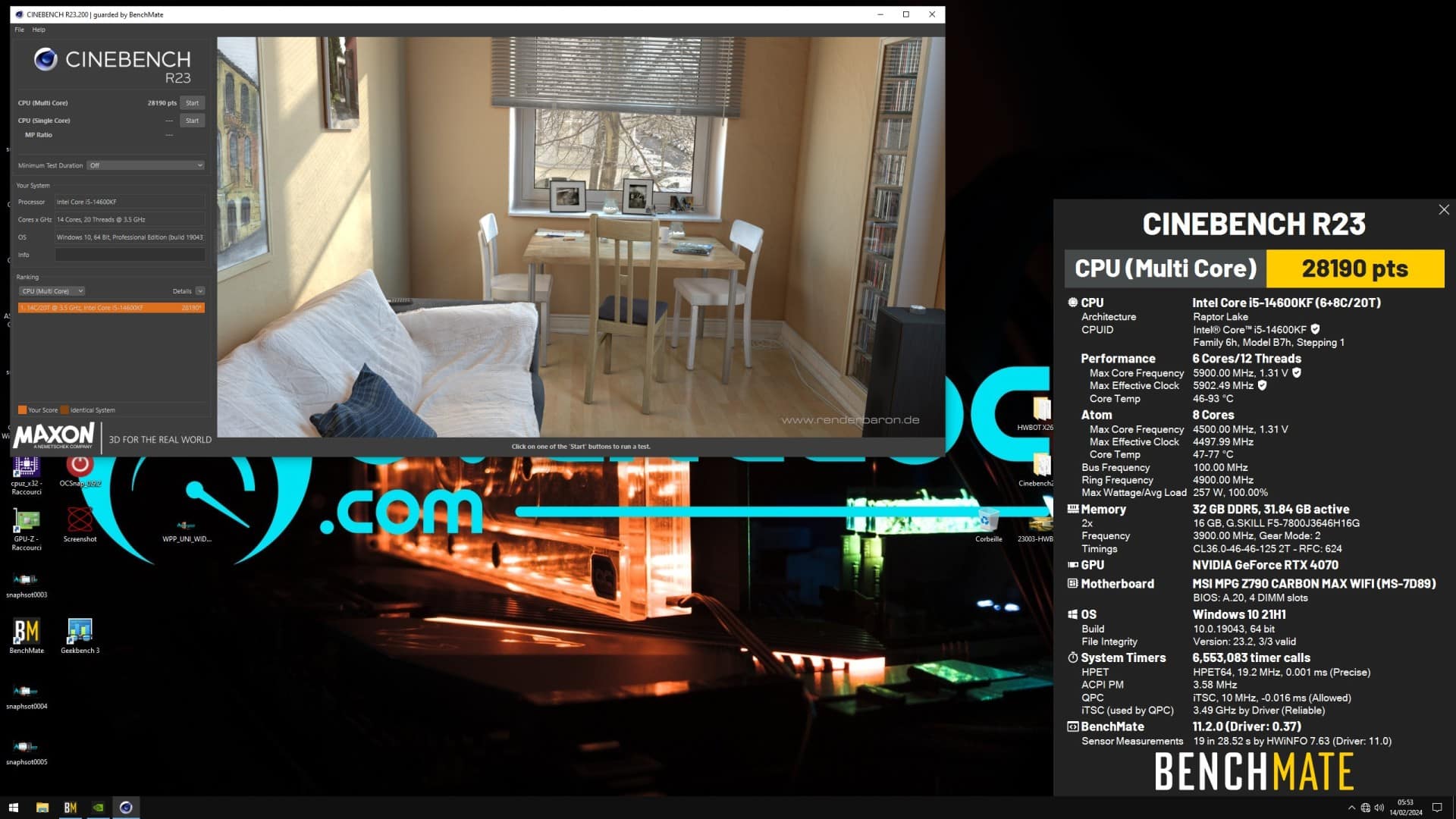

Comme on peut le voir, c’est tout à fait stable sur Cinebench R23. La température est assez contenue avec 79°C pour une tension en charge de 1,24V. Nous pouvons donc encore pousser un peu la fréquence avec cette fois 5900 MHz sur les Pcore, 4500 MHz sur les Ecore et 4900 MHz sur le cache.

Comme nous pouvons le voir, la carte mère parvient sans peine à tenir cette fréquence. La fréquence effective est au niveau de la fréquence demandée. Il faut noter que notre exemplaire de I5 14600KF est particulièrement bon, beaucoup ne tiendront pas de telles fréquences. La température est cependant assez élevée et le Vcore semble bien haut en charge. Il faudra aller chercher plus loin pour gagner en température, mais le résultat est acceptable pour passer à la suite.

[nextpage title= »Overlocking mémoire »]

On passe maintenant à la partie la plus intéressante de ce test, à savoir l’overclocking mémoire. Nous en attendons beaucoup de cette carte mère dont le hardware pourrait laisser présager de bonnes performances mémoire.

Passons maintenant dans le vif du sujet, tous les tests mémoires ont été réalisés avec une fréquence CPU Pcore à 5800MHz, Ecore à 4500MHz et un cache à 4900Mhz. Le kit utilisé est le GSkill Trident Z5 RGB 7800C36 équipé de puces Hynix Adie.

Test en XMP

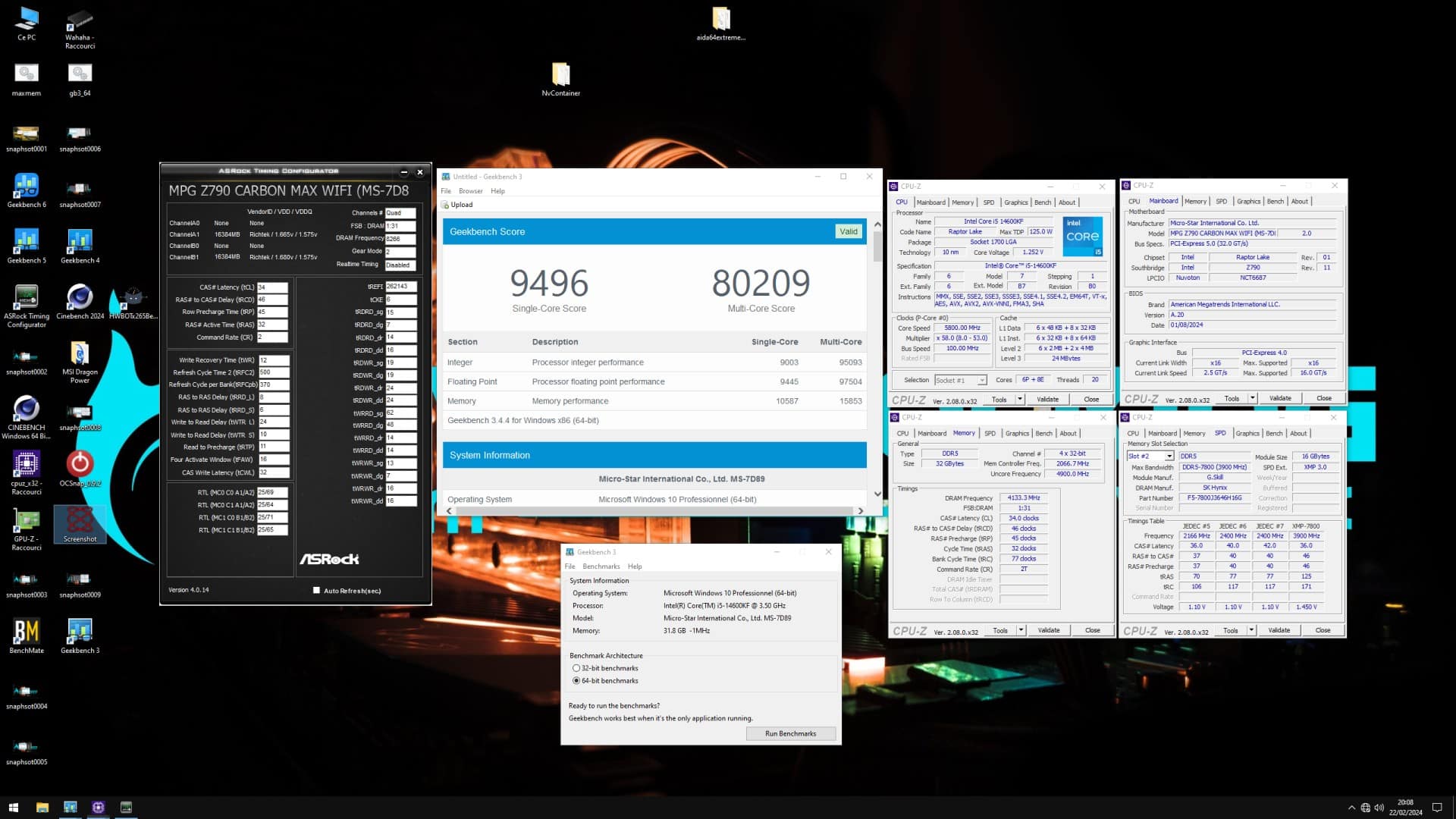

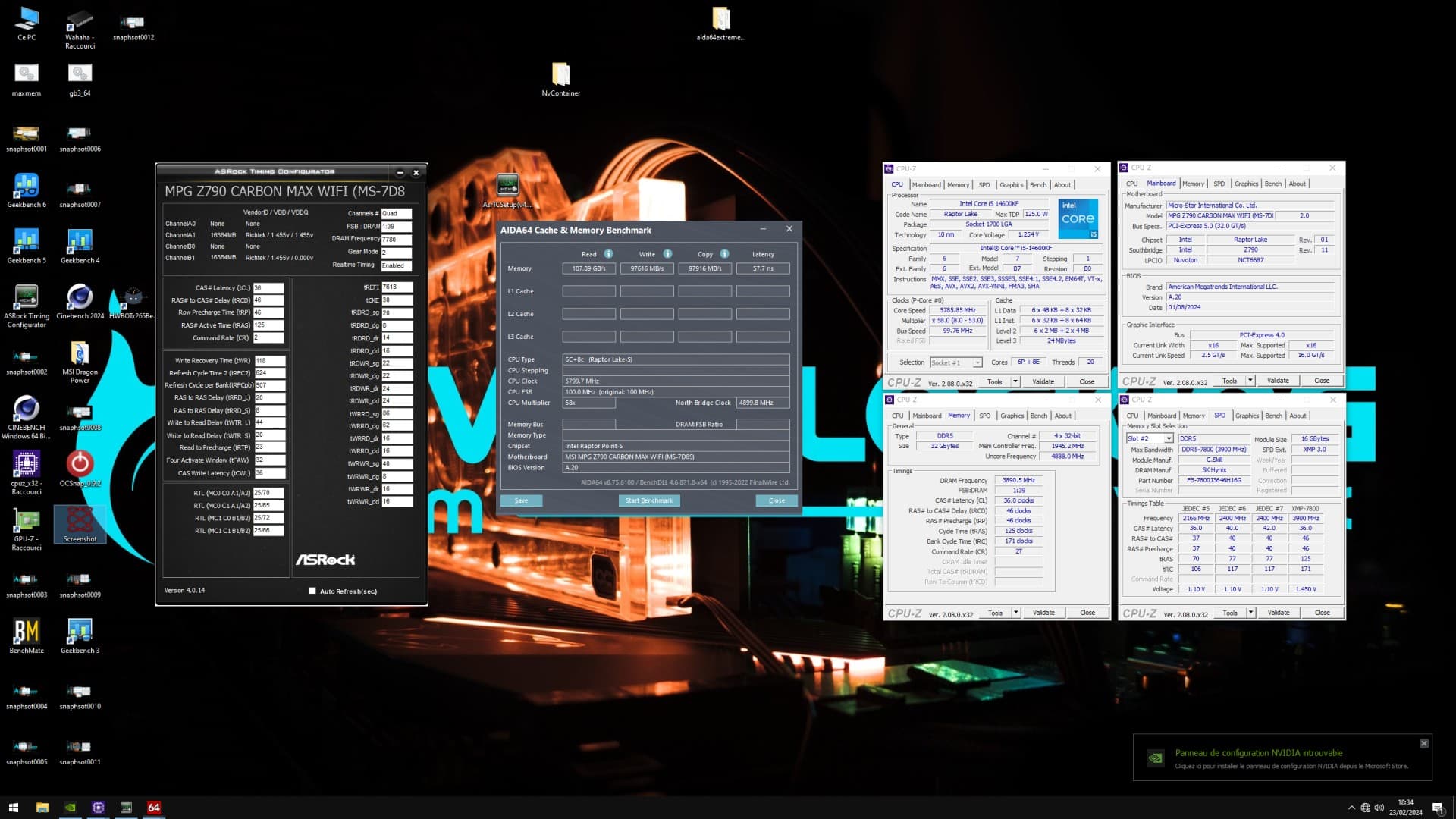

On commence avec les tests sur Aida64 et Geekbench 3 avec la mémoire en XMP. Ici les performances reflètent parfaitement ce que l’on attend du kit utilisé.

Overclocking maximal

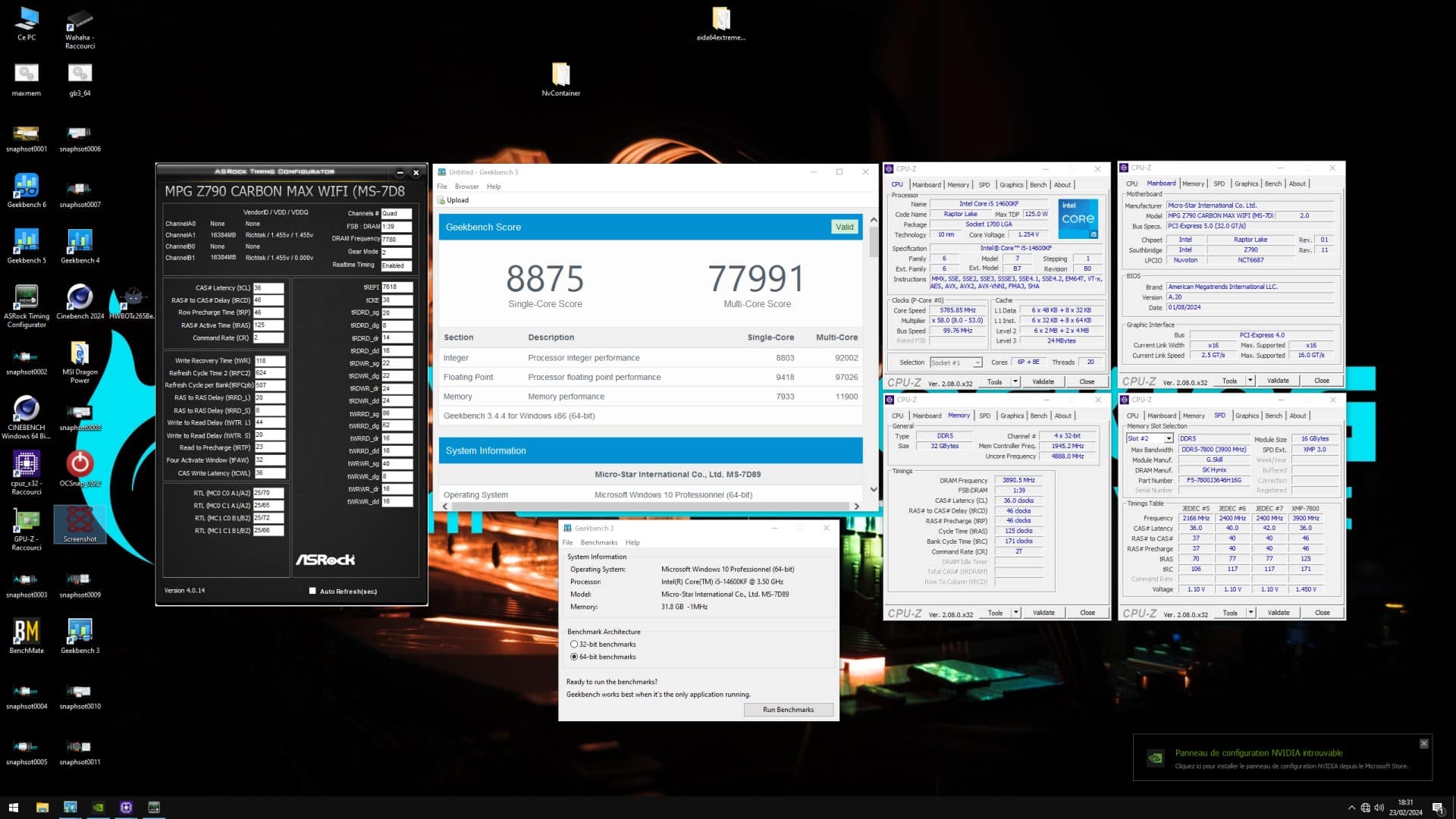

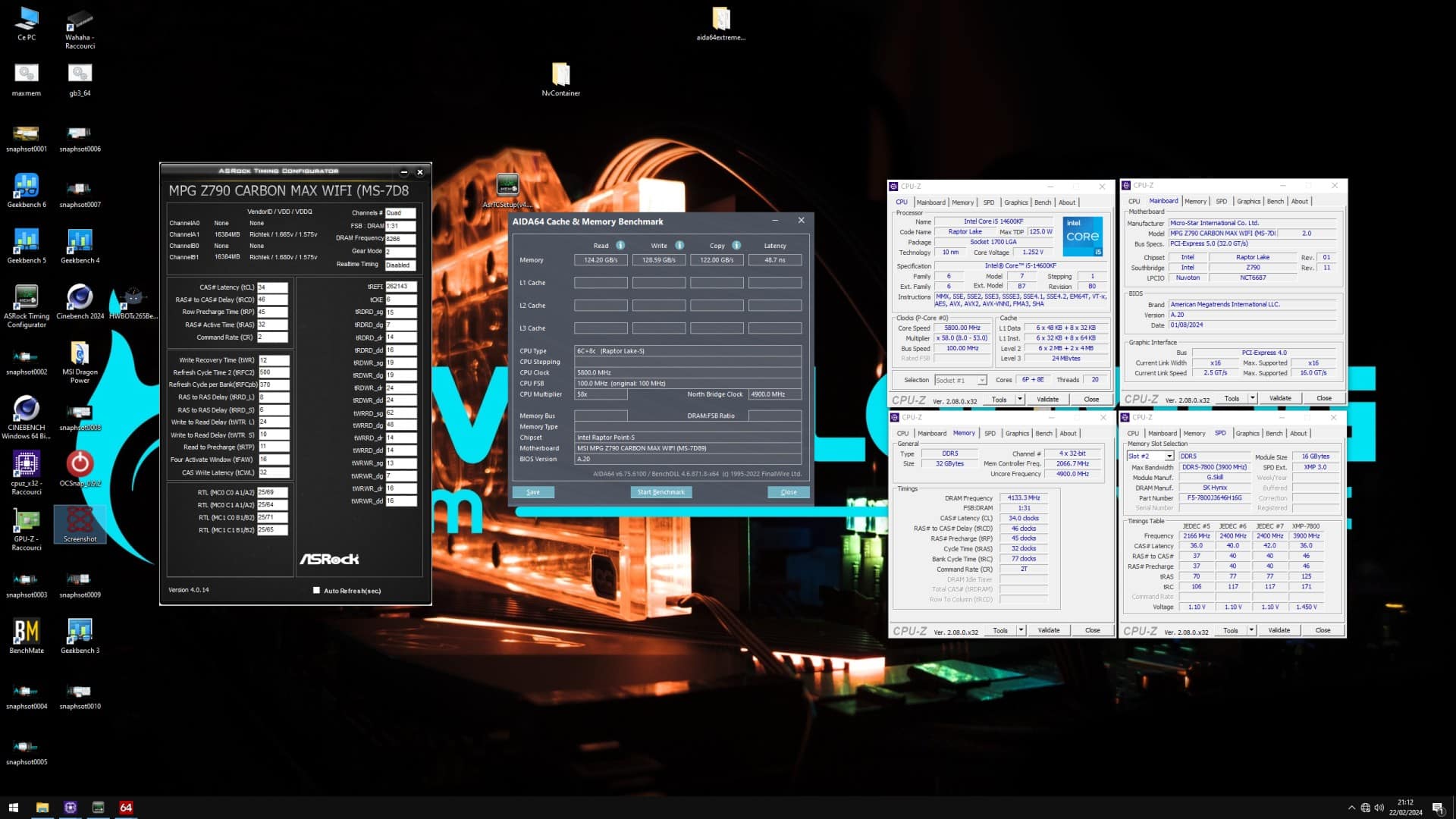

Nous avons poussé l’overclocking à son maximum avec 8266 CL34. Le gain est de l’ordre de 2250 points sur le score CPU et plus de 4000 points sur le score mémoire sur Geekbench 3. Sur AIDA64, nous atteignons 124 Gb/s et nous passons sous la barre des 48 ns de latence, ce qui est excellent. Nous sentons être aux limites de la carte mère passé les 8000 Mt/s ce qui est très décevant pour une carte mère Z790 en 2024 et qui plus est une version refresh.

[nextpage title= »Conclusion : »]

Conclusion :

Nous arrivons à la fin de ce test, avec la MPG Z790 Carbon Max Wifi, MSI propose une solution ultra complète pour les créateurs de contenu. La carte sera parfaitement à l’aise également en gaming, mais sa grande force réside dans sa connectivité au goût du jour. D’un point de vue des performances, il faudra s’en tenir à ce que MSI donne comme capacité maximale avec du 7800 Mt/s en XMP. L’overclocking mémoire est très décevant pour une carte mère à environ 500 € et cela n’est pas bien mieux coté CPU. La carte propose des features qui pourraient s’avérer intéressantes pour optimiser sa machine comme le Qcode, mais un peu seul sur le PCB sans bouton power ou reset. On soulignera l’effort de MSI sur ce plan avec le SMART Button même si je ne l’ai pas du tout utilisé en vue de son emplacement sur l’IO shield.

Pour le moment, ce modèle n’est pas encore disponible à la vente en France, mais nous pouvons nous attendre à un tarif de 479 €.

MSI MPG Z790 Carbon Max Wifi

On a aimé :

• La connectivité
• La carte USB4 en bundle
• Le design
• Le port M.2 PCie 5.0 sur le PCB

On aurait aimé :

• Une vraie évolution technique vs Z690 et Z790
• Une bonne stabilité mémoire au moins à 8266 Mt/s
• Une seconde carte Ethernet en 10 Gbps
• Des boutons power et reset sur le PCB (ou en bundle)

MSI propose avec cette MPG Z790 Carbon Max Wifi une carte mère plus que complète pour un usage professionnel et/ou créatif. Elle n’en sera pas moins intéressante pour monter une config gaming si l’on cherche à avoir une connectivité haut de gamme. En revanche nous avons l’impression que MSI se repose sur ses lauriers en nous proposant ce refresh qui n’apporte rien de nouveau en termes de performances du coté RAM ou CPU.
