Le connecteur 12V-2×6, on ne peut pas dire que ce soit une franche réussite, bien au contraire. En effet, de nombreuses cartes souffrent de problèmes de fonte de connecteurs et ce modèle y est clairement pour quelque chose. C’est la raison pour laquelle les modders de TecLab ont modifié une RTX 5090 HOF OC Lab en remplaçant les deux connecteurs 12V-2×6 pour y souder trois PCIe 8 broches à la place. Et surprise, tout se passe bien, à tel point que la carte encaisse jusqu’à 120 A !
RTX 5090 : les 12V-2×6 remplacés par des PCIe 8 broches !
Une modification purement matérielle !
Pour faire simple, les modders ont simplement retiré les deux connecteurs 16 broches pour y installer trois PCIe à 8 broches. Initialement, ils utilisaient des modèles XT90 supportant jusqu’à 90 A, mais la version finale dispose de connecteurs Mini-Fit Jr. Avec ceci, il a quand même fallu « tromper » les broches de détection encore présentes sur la carte pour qu’elle comprenne qu’elle est correctement alimentée. Cela se passe au niveau des broches sense 0 et 1. Enfin, les connecteurs ont été connectés au PCB de la carte graphique par 24 câbles de forte section. Le plus important dans cette histoire, c’est que tout fonctionne correctement !
Des connecteurs pouvant encaisser de fortes intensités !
Si les connecteurs 8 broches peuvent fournir jusqu’à 150 W de puissance par connecteur, cela reste la norme de « base ». Les connecteurs installés sur la RTX 5090 ont encaissé bien plus que ça puisque l’on parle d’intensités de 60 A tandis que le GPU tournait à 3 400 MHz. Le plus intéressant concerne le fait que les connecteurs restaient dans les limites de sécurité thermique et électrique. Par la suite, les connecteurs ont encaissé bien plus de courant puisqu’ils ont dû supporter une intensité de 120 A, toujours à 3 400 MHz, mais malgré ce fort courant, la température à leurs broches dépassait à peine les 35 °C.

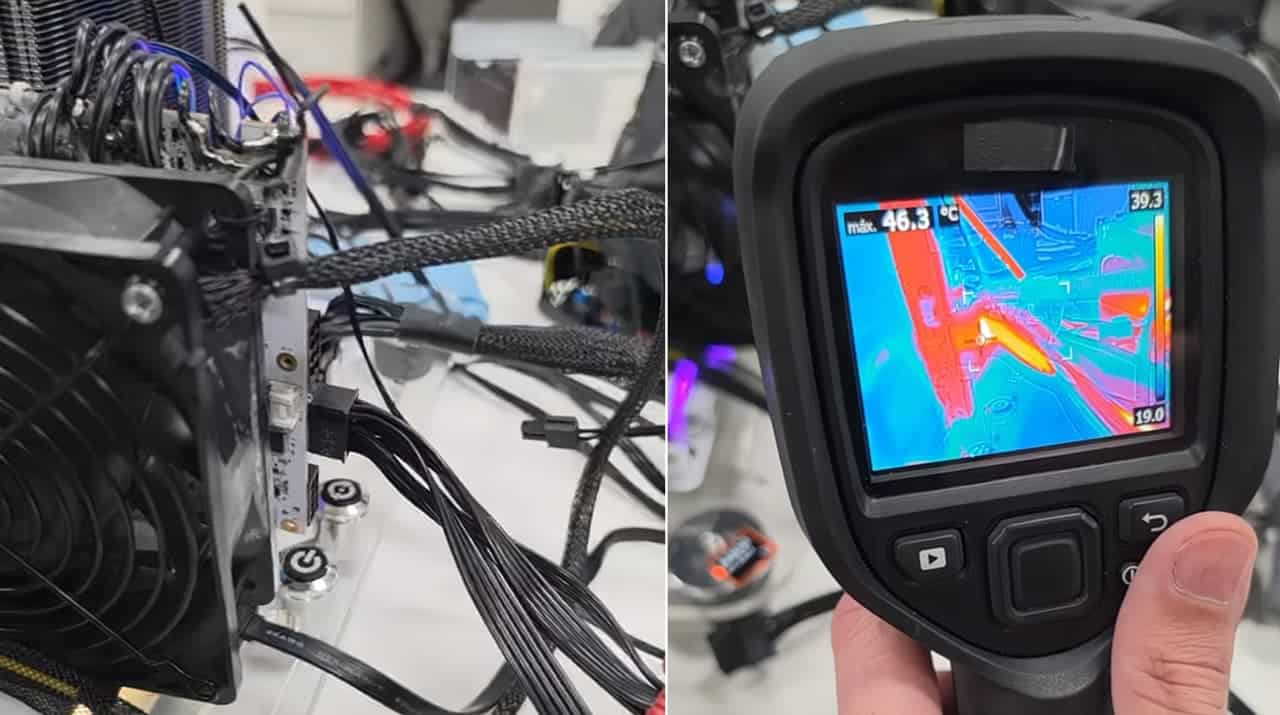

D’autres tests ont impliqué le retrait de connecteurs. Ainsi, avec deux connecteurs, la carte fonctionnait à 3 300 MHz tout en tirant 66 A sur les deux PCIe 8 broches restants. Résultat ? À la caméra thermique, les câbles étaient sous les 25 °C tandis que, lors du dernier test, l’unique connecteur restant fonctionnait à 45 °C avec une pointe à 65 °C alors qu’il faisait transiter une intensité de 65 A pour alimenter une carte qui moulinait entre 3 100 et 3 200 MHz.
Finalement, TecLab souhaitait démontrer que les connecteurs PCIe 8 broches étaient encore valables, même sur les GPU les plus gourmands.
