SPÉCIFICITÉ
Encore une fois, nous nous retrouvons face à une carte avec des spécificités ahurissantes dédiées à l’overclocking. Tout comme les deux cartes sur Z87 (Z87X-OC et Z87X-OC FORCE), cette Z97X-SOC FORCE renferme des trésors de technologie pour nous simplifier la vie, et nous permettre d’être plus performants.
Quelques boutons

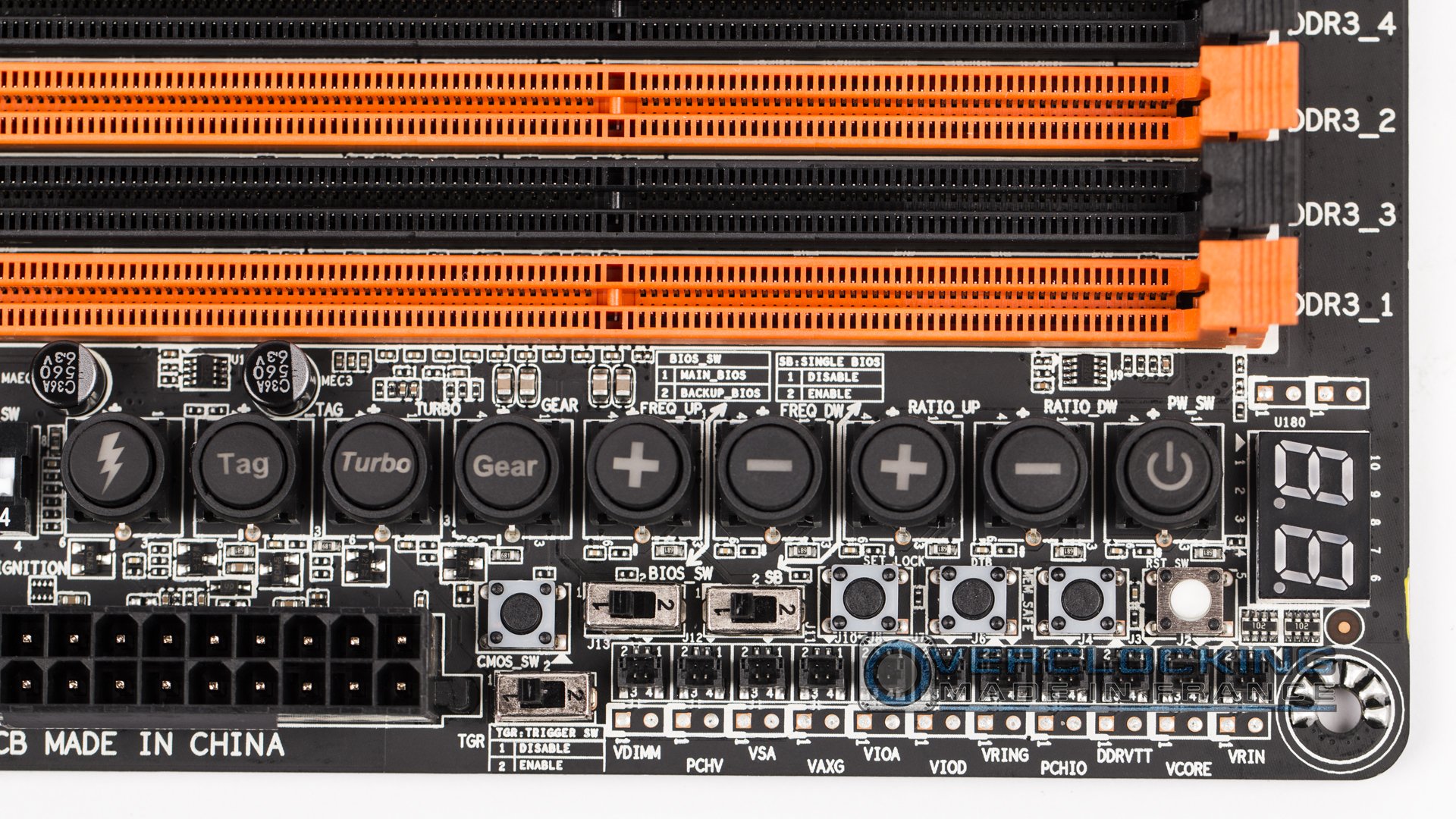

Nous avons donc les boutons de la partie Panel Overclcoking :
• Un bouton Start permettant de démarrer la configuration, lors des cessions hors boîtier.
• Un bouton Reset en blanc pour redémarrer la machine instantanément (Reboot).
• Un bouton OC Ignition pour redémarrer la configuration sans couper l’alimentation à certains périphériques.
• Un bouton TURBO qui permettra de charger un profil personnalisé spécifique.
• Un bouton TAG pour charger un profil personnalisé après un clear CMOS par exemple.
• Un bouton GEAR et +/- pour augmenter ou diminuer le ratio CPU, BCLK et ratios.
• Un switch TRIGGER pour démarrer la configuration à faibles fréquences par exemple.
• 11 points de mesure.
• Un débug LED
A tous ces boutons situés sur le panel OC, nous retrouvons :

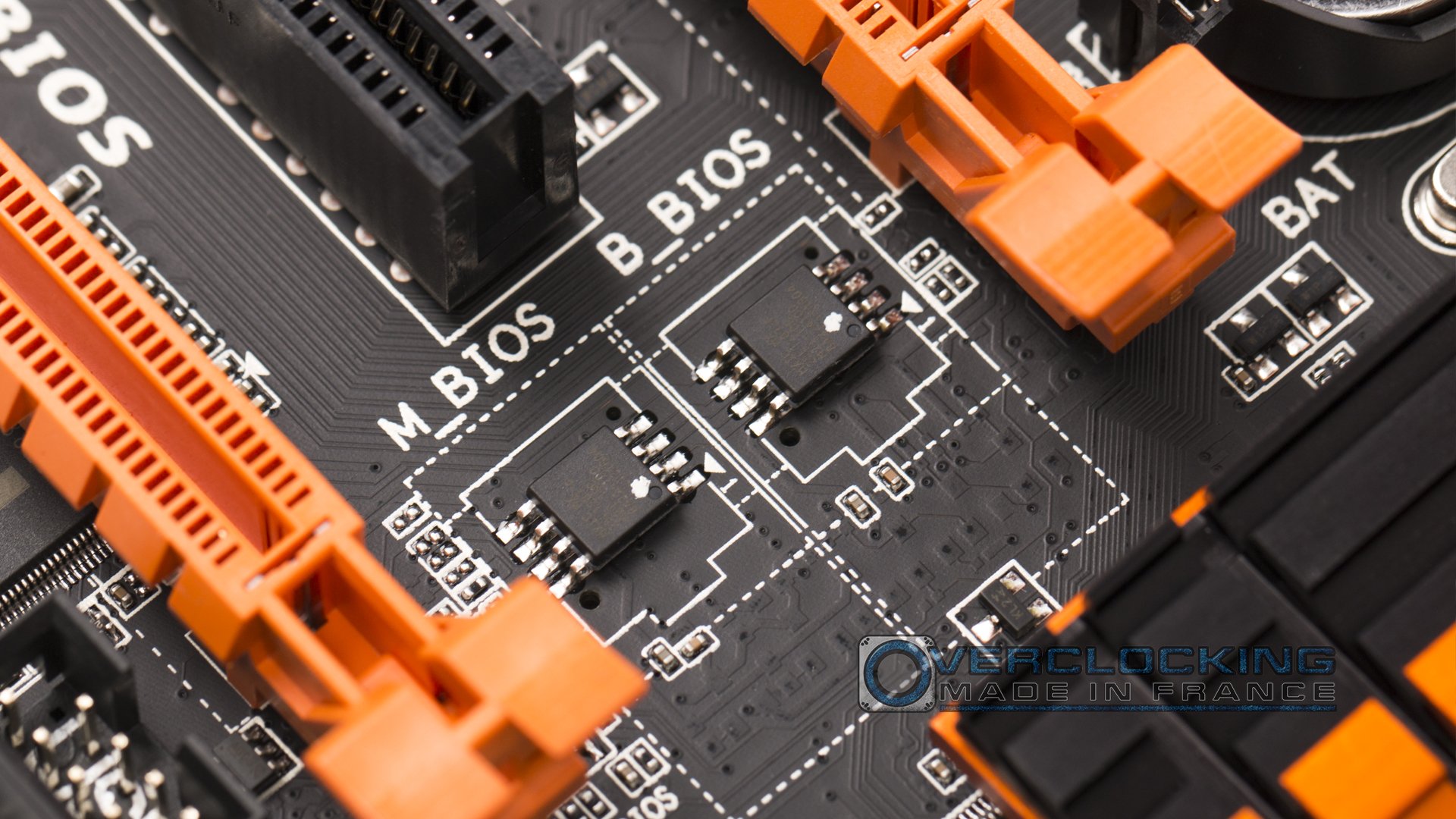

• Un switch BIOS pour charger le bios principal ou un bios personnalisé, le choix visualisable grâce à deux diodes.
• Un bouton clear CMOS, qui permet de remettre les paramètres du bios comme à l’origine
• Un switch OC PCI-E pour activer ou désactiver des lignes PCI-E, bien pratique pour éviter tout court circuit lors de sessions sous LN² (présence d’eau).
• Un switch OC DIMM, identique à la version PCI-E mais pour les 4 slots mémoire.
La partie son est bien évidement de la partie, avec une puce Realtek ALC 1150, capable de fournir du son sur deux canaux différents (un 7.1 et un 2.0). Le tout est aidé par un amplificateur intégré permettant de monter à 115dB en lecture et 104 dB en enregistrement sur des impédances allant jusqu’à 600 ohms.
Comme vous pouvez le remarquer, la partie carte son est également séparée du reste du PCB, limitant ainsi les pertes et bruts liés aux interférence électromagnétiques.
