LE PCB

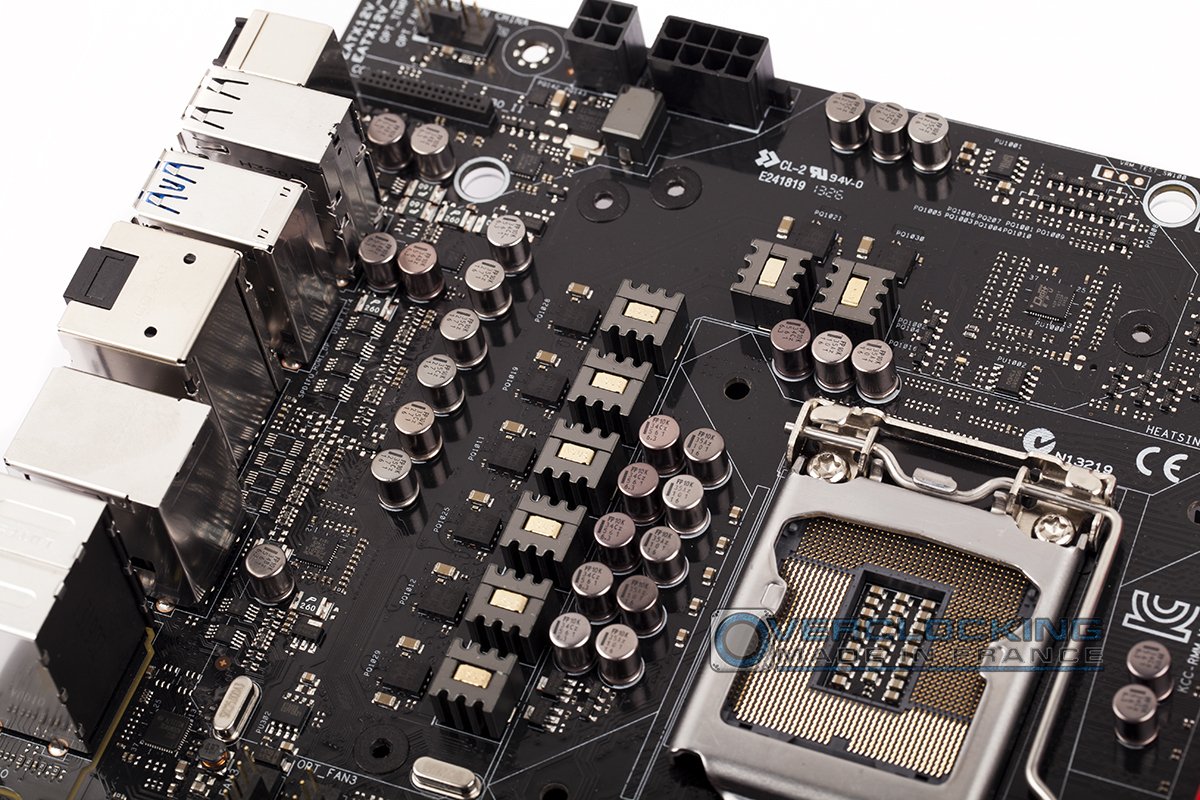

ÉTAGES D’ALIMENTATION

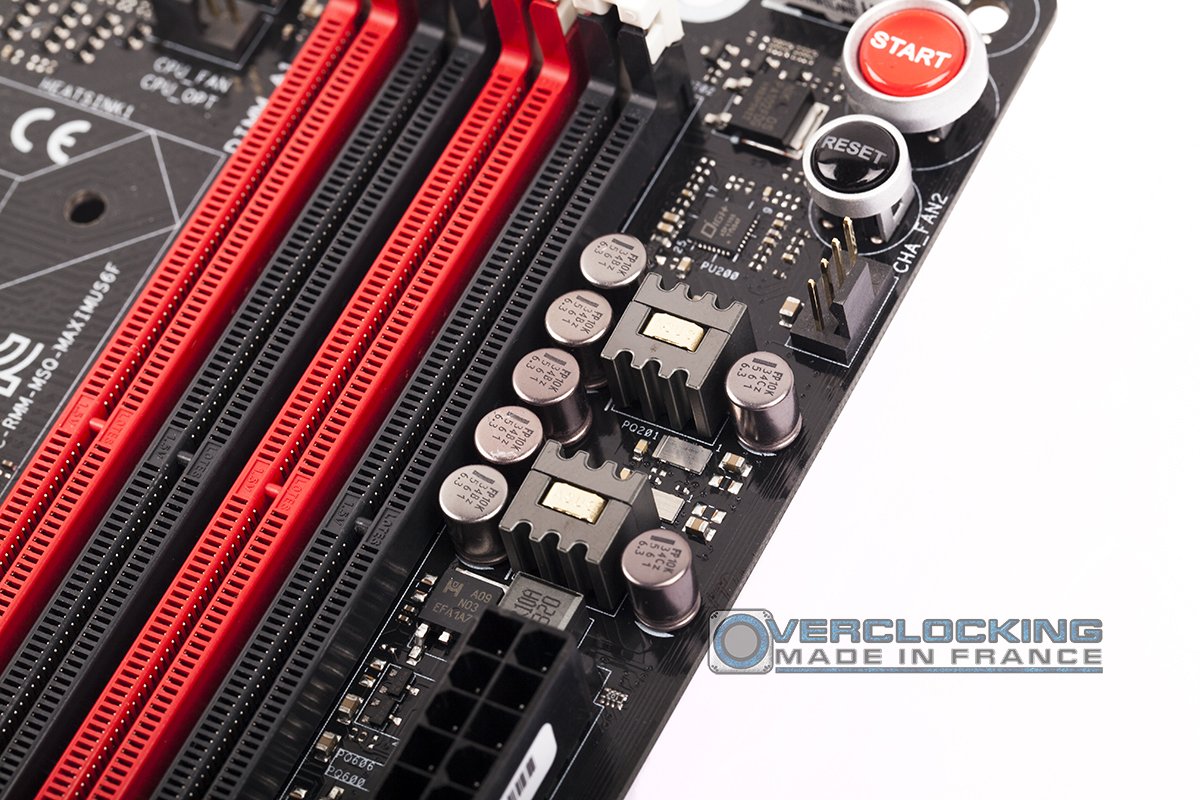

Comme toutes les cartes de la gamme ROG nouvelle génération, cette ASUS Maximus VI Formula se voit confier la gestion de l’alimentation par le système Extreme Engine Digi+ III.
Totalement numérique, cette architecture d’alimentation apporte une grande stabilité et une excellente précision, à destination de la mémoire et du processeur. Les composants utilisés sont de grande qualité :
- Bobines BlackWing pouvant encaisser jusqu’à 60A et thermiquement optimisées (3-5 °C de moins que les composants standards)
- MOSFET de nouvelle génération (les NexFet), garantissant un rendement de 90% en usage normal, et d’une grande solidité.
- Condensateurs 10K Black Metallic, de fabrication Japonaise, réputés pour leur durabilité cinq fois plus longue, et leur résistance aux températures 20% supérieures.
ALIMENTATION

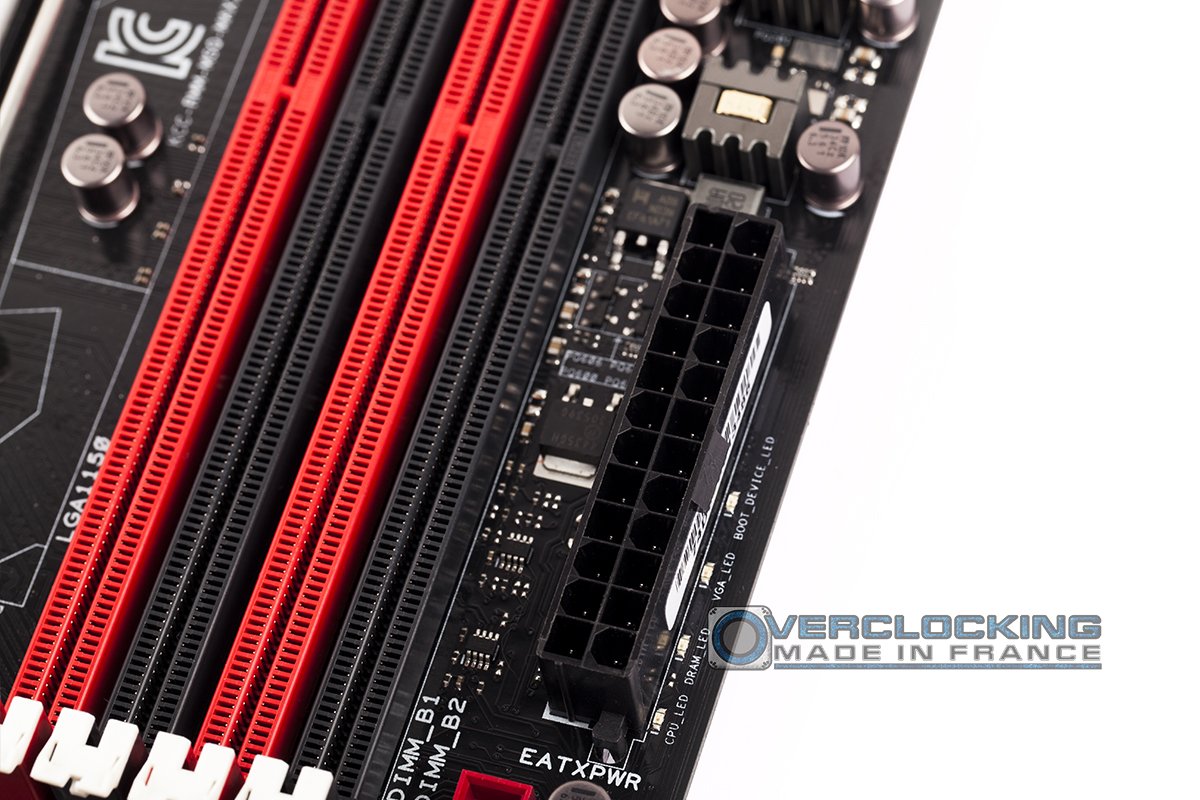

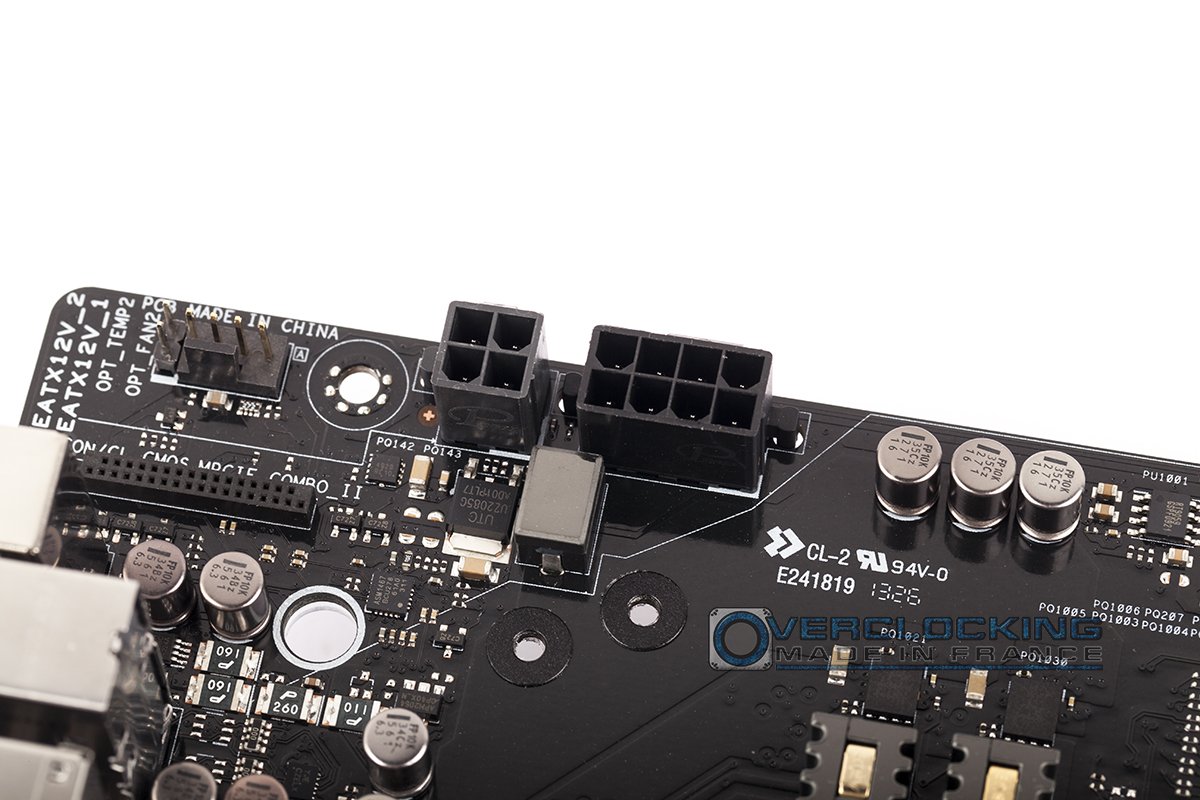

Rien d’exceptionnel sinon au niveau de la connectique pour l’alimentation, on retrouve le standard EATX 24 broches, ainsi que l’ATX 12V 8 broches habituel, secondé par un 4 broches.

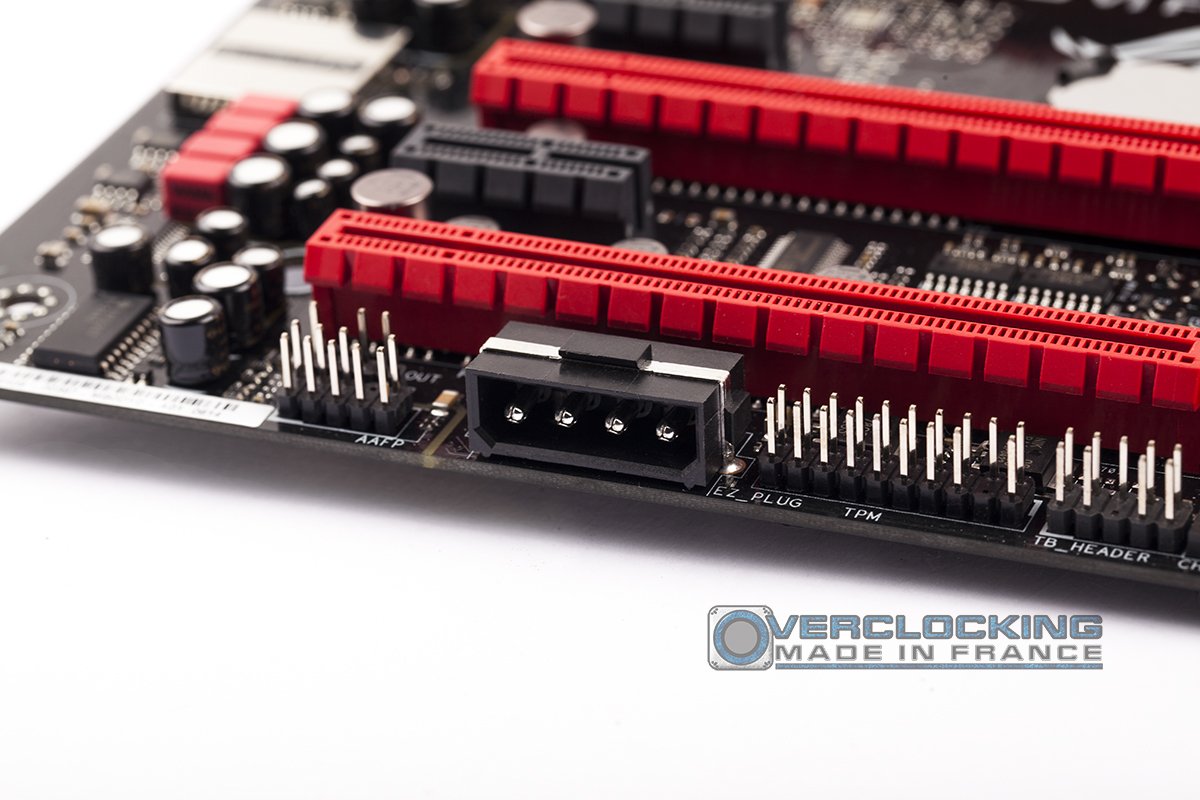

CONNECTIQUE
Niveau connexion, cette Maximus VI Formula n’est pas en reste :
– 3 x port USB 3.0 supportant 2 ports USB 3.0 supplémentaires
– 2 x ports USB 2.0 supportant 4 ports USB 2.0 supplémentaires
– 10 x connecteurs SATA 6Gb/s

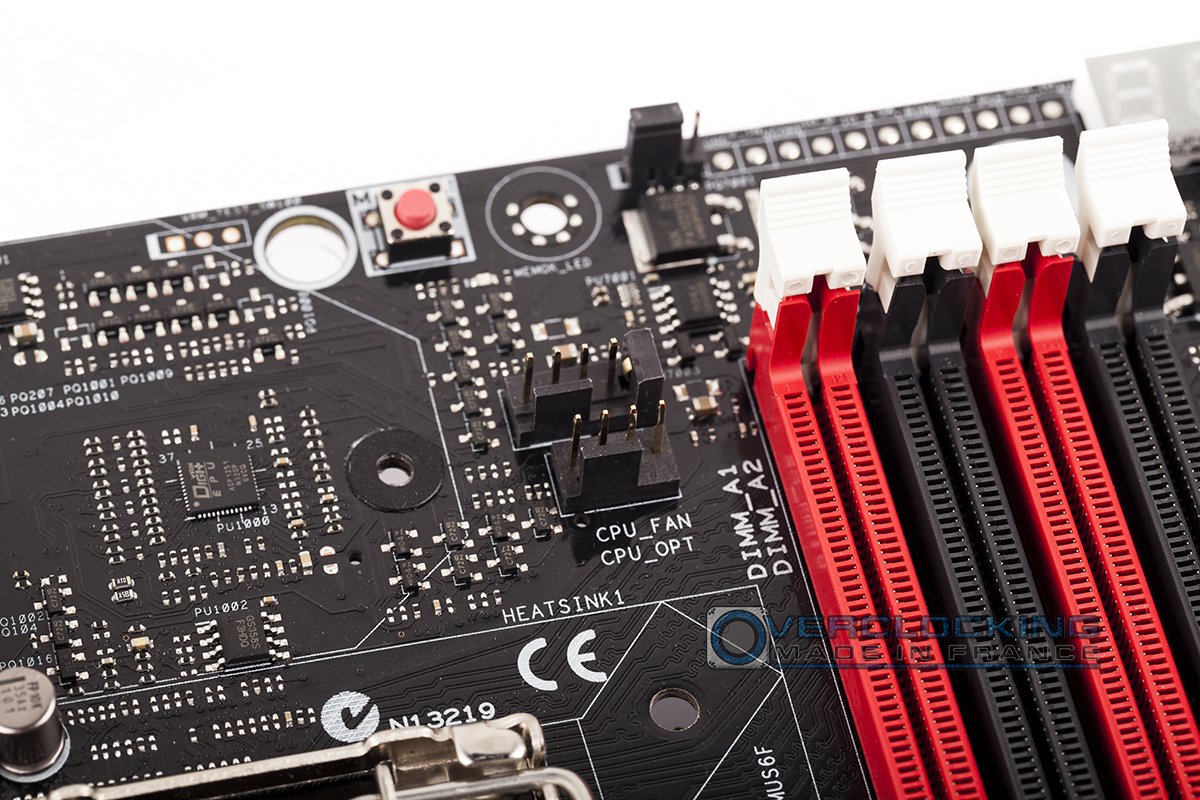

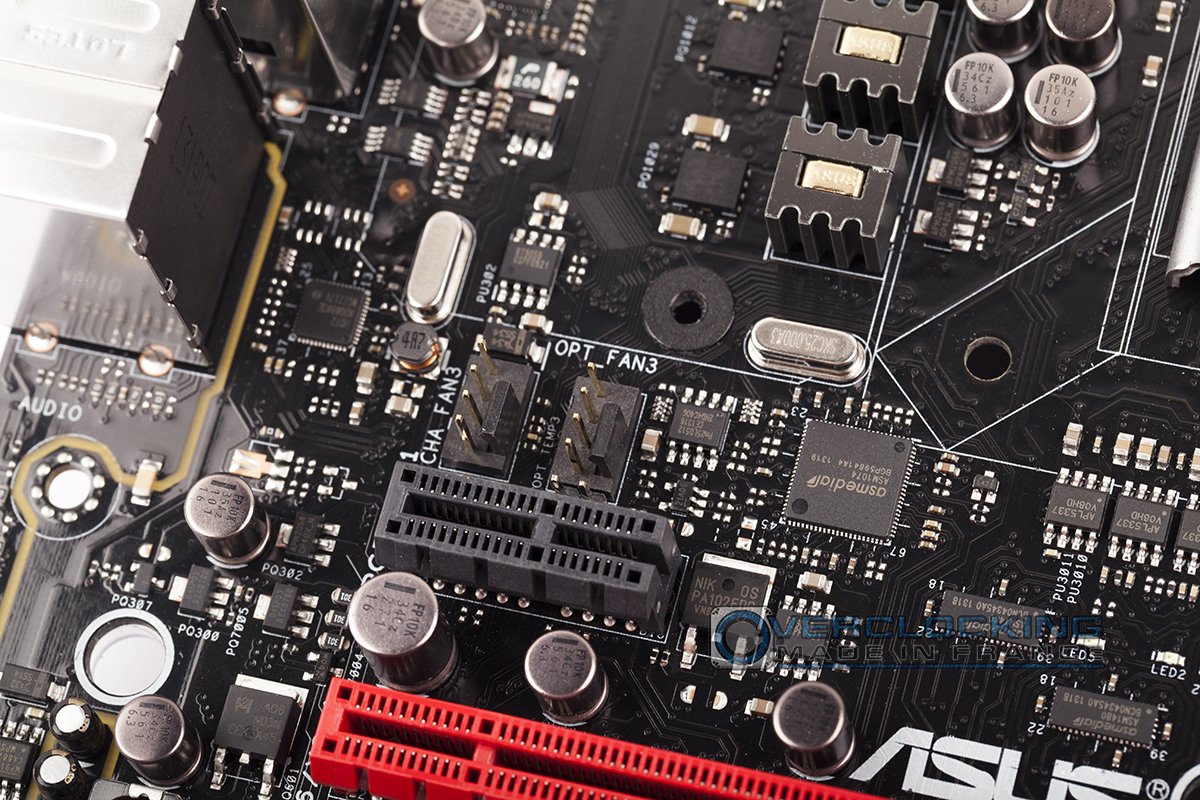

– 8 x connecteurs pour ventilateur
– 1 x header sortie S/PDIF
– 3 x connecteur pour capteur thermique
– 1 x bouton DirectKey
– 1 x interrupteur FastBoot
– 1 x connecteur d’extension ROG (ROG_EXT)
– 1 x connecteur mPCIe Combo II
