[Unboxing] ROG B760 Gaming Wifi Strix-F DDR5 et Strix-A D4 DDR4

[nextpage title= »Introduction : « ]

C’est ce 3 janvier que débute une nouvelle année de tests, c’est donc l’occasion pour nous de vous souhaiter une fois de plus une excellente année 2023 au nom de toute l’équipe de la rédaction !

Aujourd’hui se termine le NDA concernant le nouveau chipset d’Intel, le B760 qui prend ainsi le relai du chipset B660 de la génération précédente. Ce chipset sera utilisé sur des cartes mères qui seront financièrement plus abordables que celles conçues autour du Z790. Nous avons reçu deux exemplaires de chez Asus avec une ROG B760 Strix-F Gaming Wifi compatible DDR5 et une ROG Strix-A D4 Gaming Wifi compatible elle avec la mémoire DDR4. Pour rappel, la prochaine génération de chipset Intel ne verra plus le support de la DDR4. L’idée de notre prochain article sera donc être de comparer les performances de ces deux cartes mères qui, esthétiquement, sont assez proches au niveau de leur design extérieur.

Merci à Asus France d’avoir mis à notre disposition ces deux cartes mères. Nous débuterons aujourd’hui par un unboxing de ces deux cartes avant la publication du test en les combinant avec le futur i5-13400 qui devrait débarquer très bientôt !

[nextpage title= »ROG Strix D4 vs ROG Strix-F : « ]

L’idée n’est bien entendu pas de faire un fight entre ces deux modèles qui ne se destinent pas au même public. Le principe sera de noter les points positifs et négatifs de ces deux plateformes. Il n’y a rien qui va changer en 2023, le nerf de la guerre restera toujours le prix et si vous disposez déjà d’un processeur compatible LGA-1700 et d’un kit DDR4, il ne vous sera donc peut-être pas (encore) nécessaire de franchir le pas de l’achat d’un Raptor Lake et d’une kit DDR5. C’est donc ce que vous possédez déjà comme configuration qui risque de faire basculer votre choix vers l’une ou l’autre carte mère.

Sur cette page, vous retrouverez à gauche les photos de la ROG B760 Strix-A D4 Gaming Wifi et à droite celle de la ROG B760 Strix-F Gaming Wifi.

Le bundle :

Un petit tour par le bundle de ces deux cartes mères afin de voir si elles bénéficient « d’objets particuliers ». Globalement, on retrouve un bundle assez standard avec les traditionnels câbles SATA, l’antenne Wi-Fi, des stickers, le manuel de la carte mère, etc.

Le seul goodies qui sort un peu du lot est la présence d’un porte clé ROG de couleur blanc/gris pour la version DDR4 et noir/rouge pour la version DDR5.

L’architecture :

Comme nous vous le disions dans l’introduction, cette deux cartes mères ROG Strix B760 Gaming Wifi sont architecturée autour du nouveau chipset d’Intel, le B760. Il s’agit d’un chipset milieu de gamme et qui conserve le dernier socket en date d’Intel, le LGA-1700. Le socket LGA-1700 dispose donc de 1700 pins et se montre compatible avec les processeurs Alder Lake (12xxx) et Raptor Lake (13xxx).

Le chipset B760 prend en charge officiellement le PCIe 5.0 mais se contente d’emplacement SSD M.2 en PCIe 4.0. Et comme cet article le démontre, il existe des cartes mères B760 compatibles DDR4 et des versions DDR5.

Les différents radiateurs :

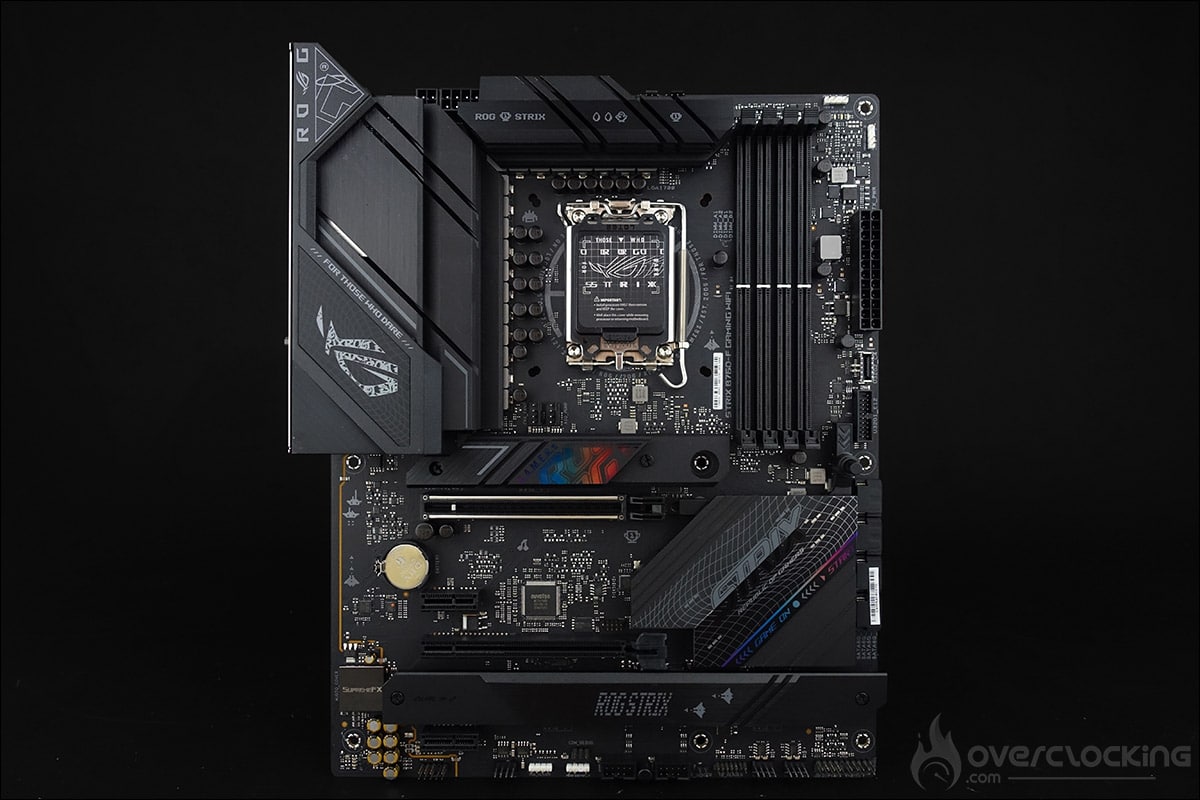

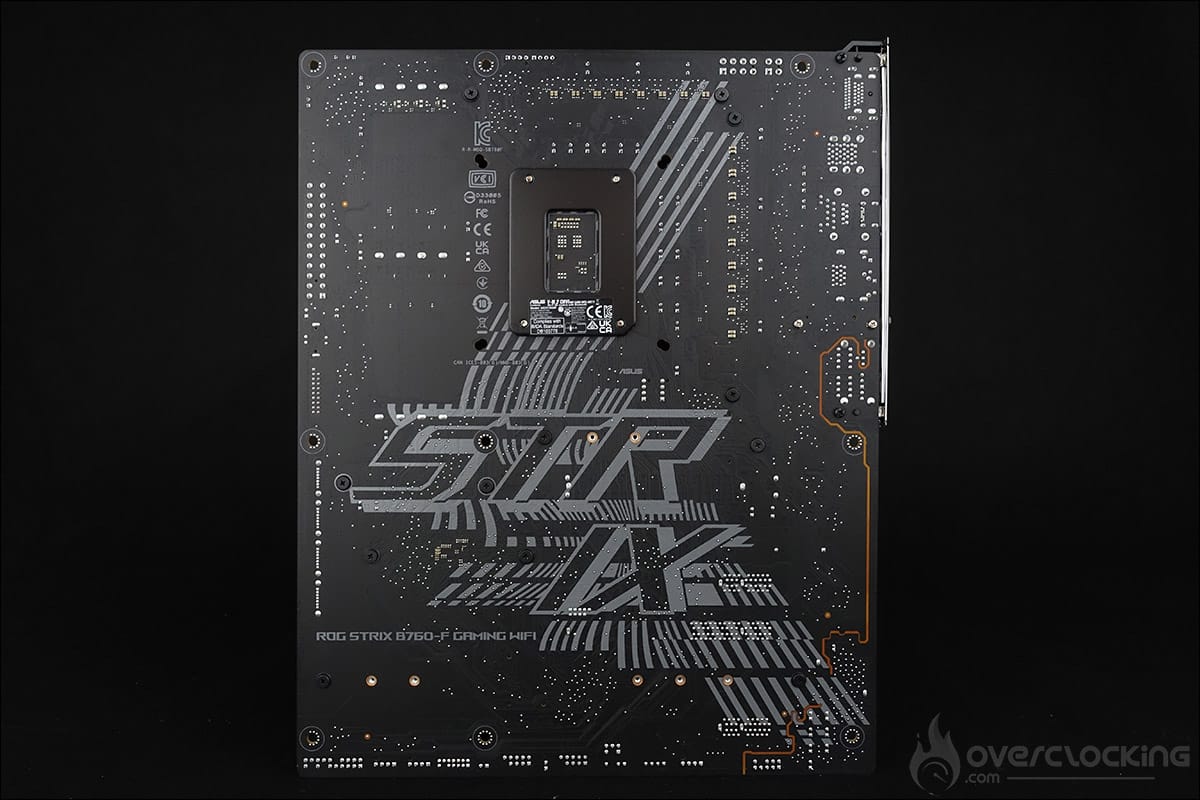

Les dimensions de nos deux cartes sont de 305 mm x 244 mm, ce qui correspond au format ATX. Pour nos deux modèles, la couleur du PCB est noir mais c’est au niveau du design et de la couleur des radiateurs que les deux cartes se démarquent. Nous sommes sur des radiateurs blancs et gris pour la version DDR4 et noir gris pour la ROG Strix-F.

Le design est facilement identifiable comme un produit de chez Asus reprenant les codes de la marque. Elle a d’ailleurs un petit air de ressemblance avec les Strix de la génération précédente même s’il s’agit d’une série qui s’est créée sa propre identité au fil des années.

Débutons le tour du propriétaire avec les radiateurs qui sont au nombre de trois !

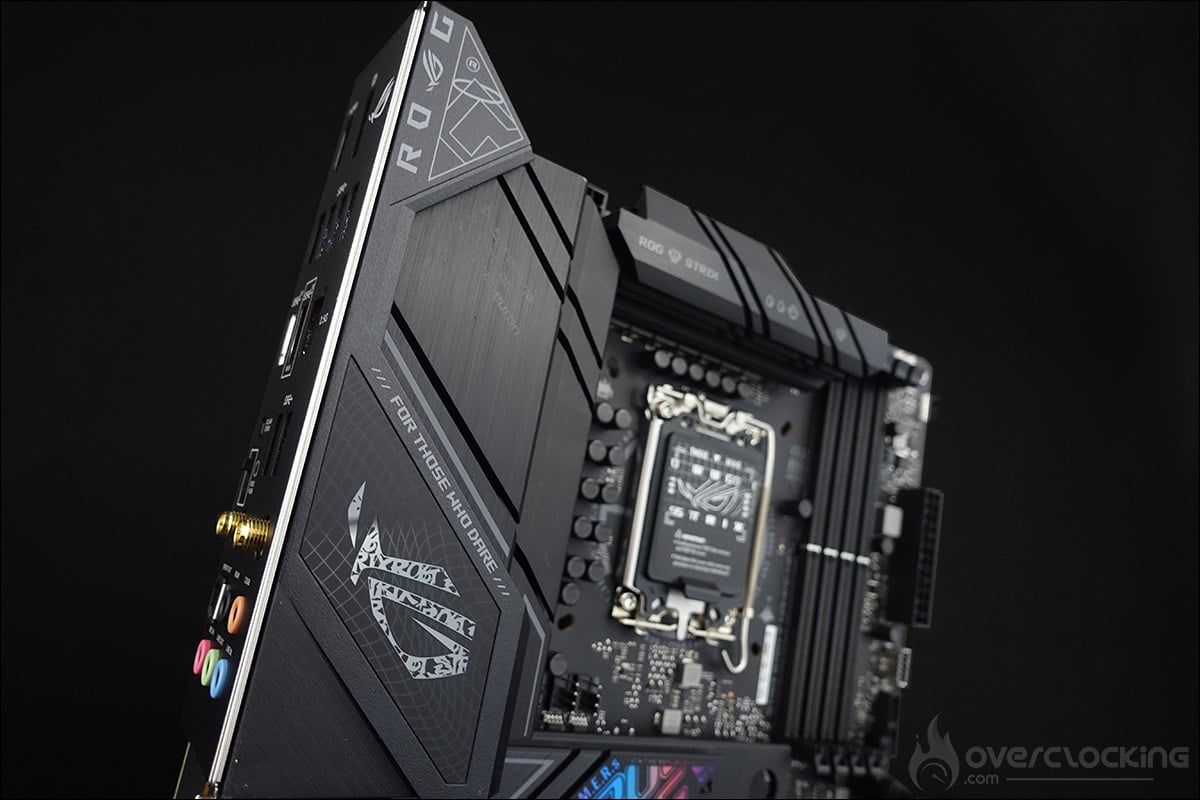

Tout d’abord, les deux radiateurs situés sur le dessus de la carte mère et qui recouvre l’étage d’alimentation. Ces deux radiateurs sont reliés ensemble par un caloduc. Le cache plastique, disposant d’un très très léger rétro-éclairage RGB. Nous sommes ici sur un système entièrement passif. Hormis la couleur, le design est très similaire.

Le troisième recouvre le chipset et bénéficie d’une surface assez importante mais de faible hauteur afin de permettre facilement la mise en place des cartes graphiques. On y retrouve le logo ROG ainsi que la nom de la série Strix.

Trois emplacements SSD 4.0 x4 :

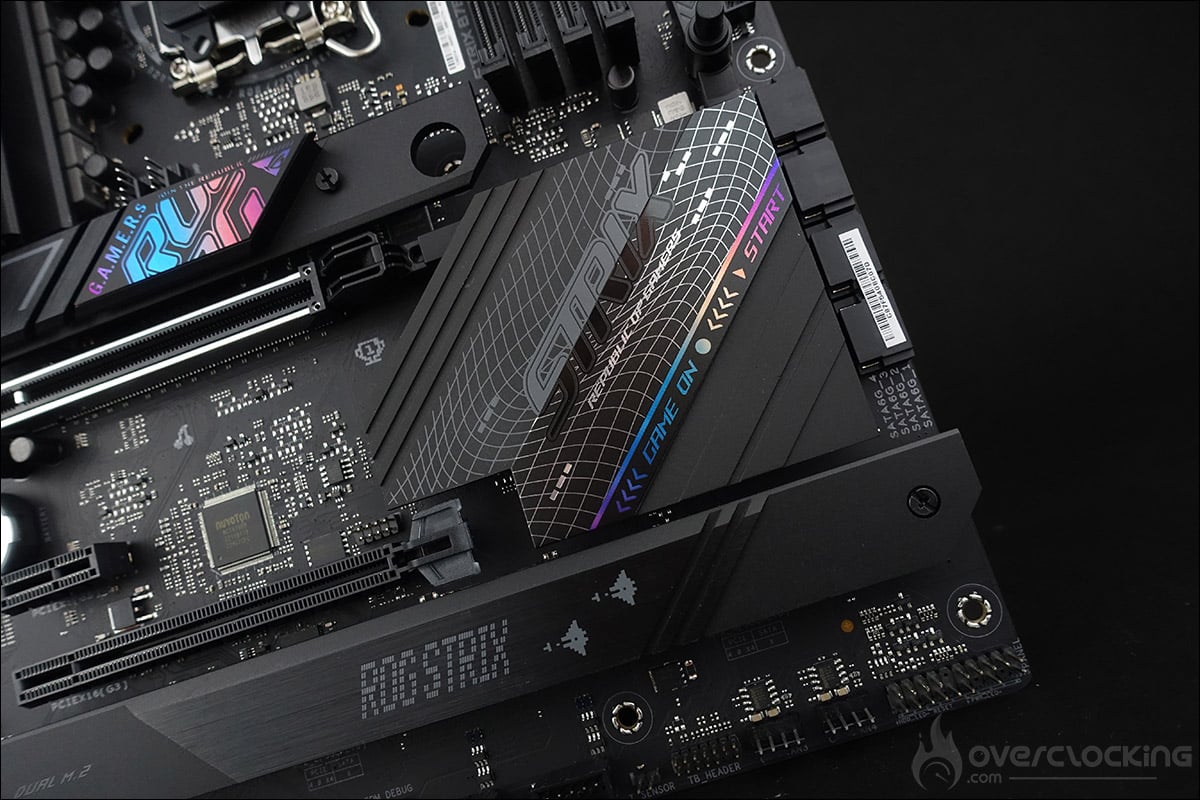

Deux plaques en aluminium recouvre les trois emplacements SSD de type M.2 au niveau du PCB. Vous aurez ainsi la possibilité de bénéficier d’une zone de stockage très importante. Le premier emplacement est au format 22110 et câblé en PCIe 4.0 x4 et les deux suivants sont au format 2280 et eux aussi en PCIe 4.0 x4.

Chacune de ces plaques est dotée d’un pad thermique chargé d’optimiser la dissipation de la chaleur émise par le SSD. N’oubliez pas d’ôter le film plastique de protection avant d’installer votre SSD. Asus propose sur ce modèle milieu de gamme le système de serrage rapide pour les SSD comme sur le Z690. Plus besoin de venir fixer une vis, il vous suffit de faire pivoter le loquet afin de verrouiller le SSD.

Le socket et les PCIe :

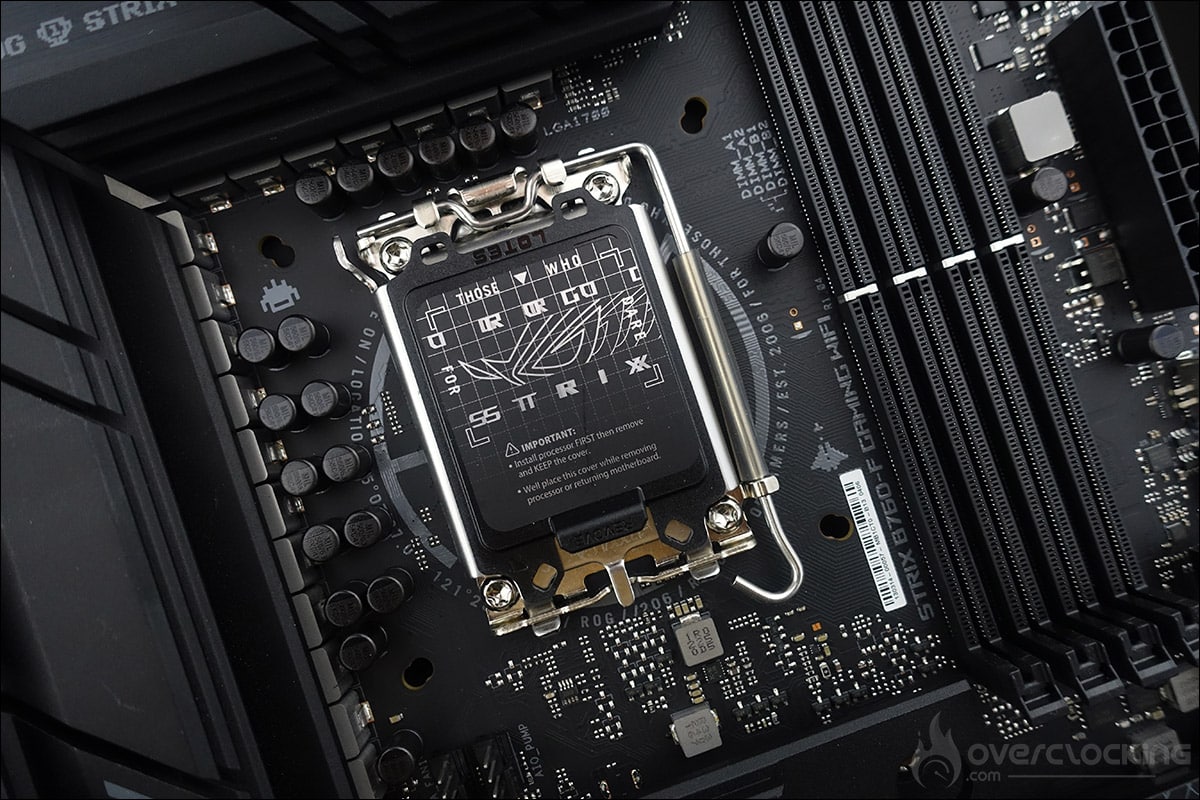

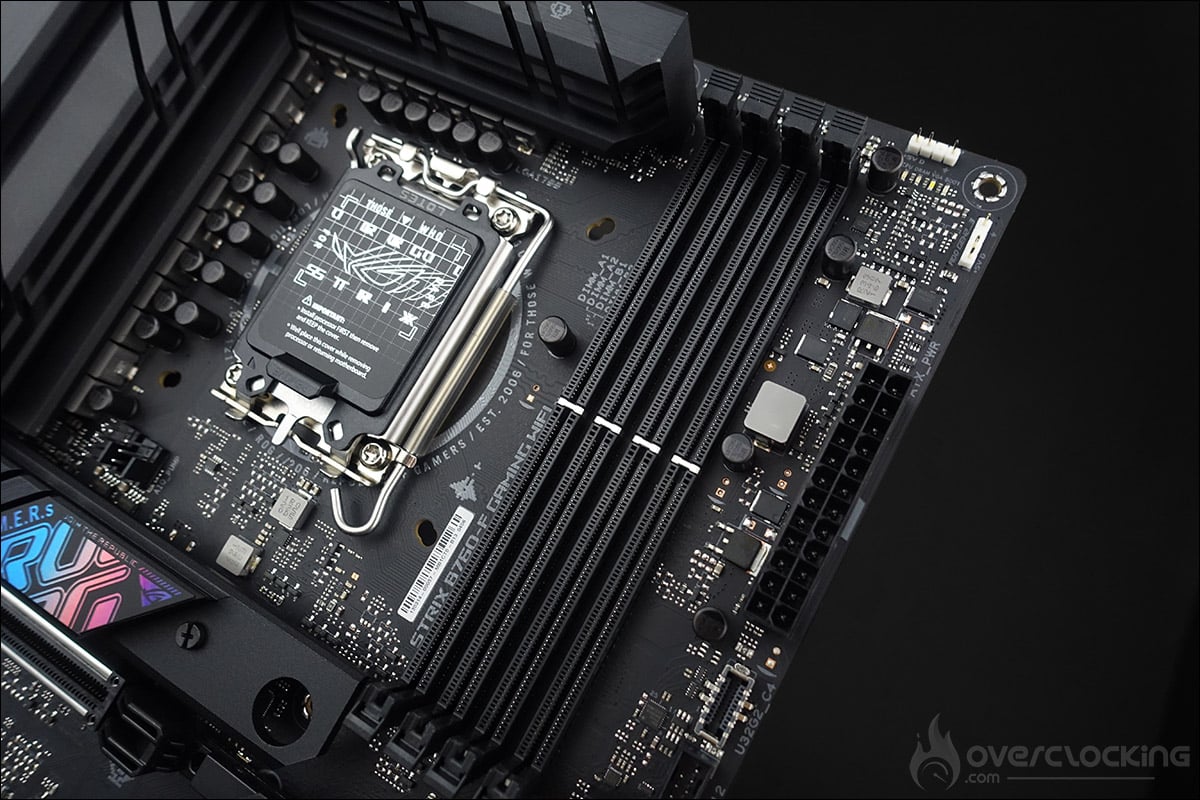

L’espace autour du socket est assez bien dégagé et bonne nouvelle puisque l’on retrouve les trous de fixation du socket LGA-1700 mais aussi ceux du LGA-1200.

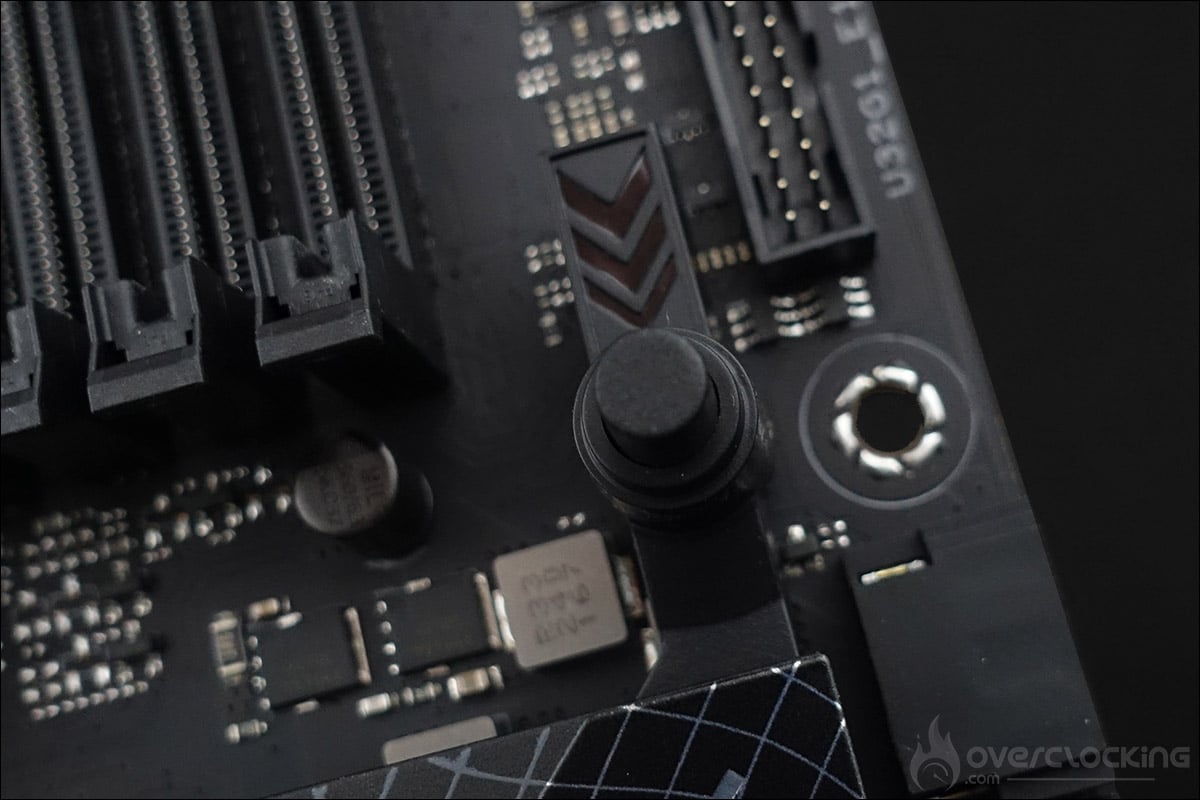

La ROG B760 Strix-A D4 Gaming Wifi peut accueillir au maximum quatre barrettes mémoires de DDR4 et supporte les kits mémoires en dual channel jusque 5333 MHz (OC) pour une quantité maximal de 128 GB. Du côté de la ROG B760 Strix-F Gaming Wifi, Asus annonce un support des kits mémoires en dual channel jusque 7800 MHz (OC).

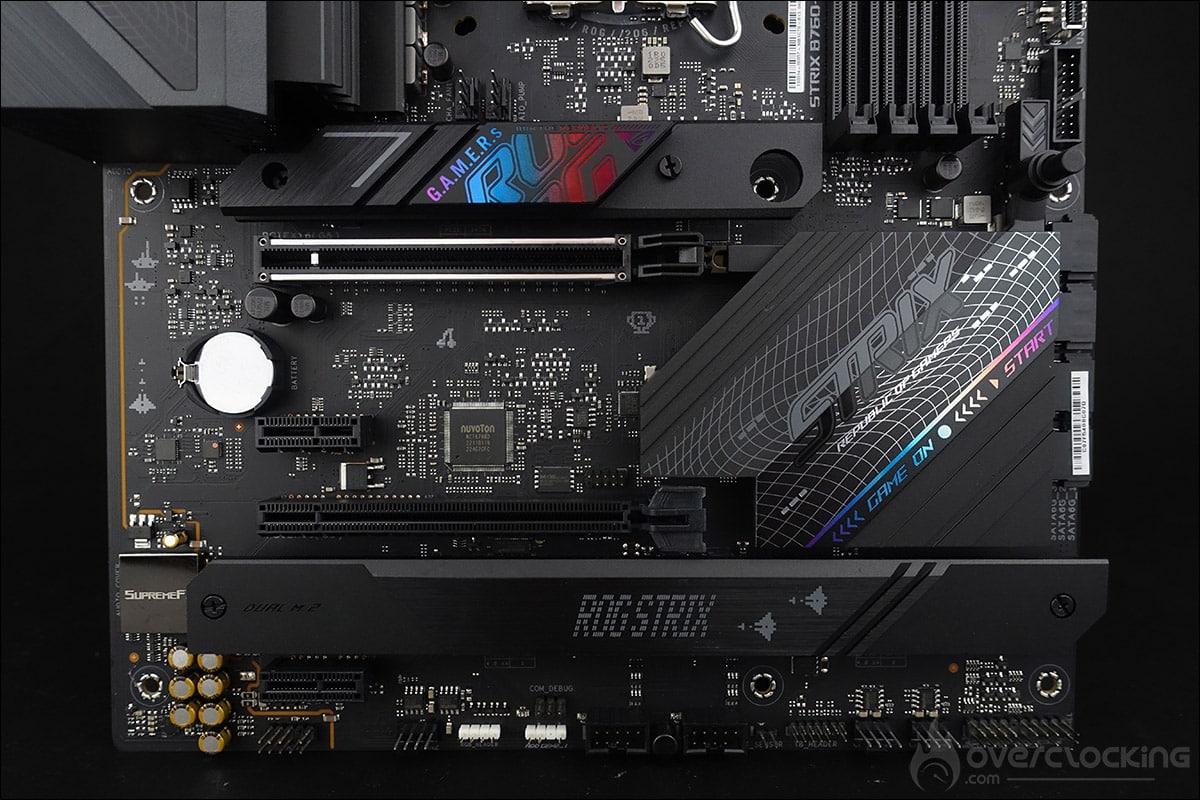

On retrouve sur nos deux cartes mères un emplacement PCIe 5.0 x16, un PCIe 3.0 x16 et deux PCIe 3.0 x1. Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et d’un 8 pins + 4 pins situé à côté des étages d’alimentation.

On retrouve maintenant systématiquement le bouton Q-Release. Lorsqu’une carte est enfourchée dans le premier port PCIe, la pression sur ce bouton, ouvre le système de rétention et libère votre carte graphique. Il s’agissait d’un souci que nous avions relevé sur la génération précédente lorsqu’un radiateur se trouvait trop proche du premier emplacement PCIe.

RGB or not RGB ?

Comme c’est le cas pour une grande partie de la gamme ROG, elle dispose du système AURA. Mais sur ce modèle, le rétroéclairage RGB est réduit au stricte minimum avec seulement le rétroéclairage sur l’un des radiateurs qui recouvrent les étages d’alimentations. Sachez que la carte dispose aussi sur le PCB de trois connecteurs ARGB et d’un RGB.

[nextpage title= »Le PCB et les connectiques : « ]

Les outils pour clocker :

Débutons avec les éléments insérés sur le PCB et qui peuvent s’avérer être des outils intéressants pour les overclockeurs. Ils sont très très peu nombreux puisque cette carte se destine au milieu de gamme.

• Le CLR CMOS : permet d’effacer les paramètres du BIOS afin de revenir à ceux par défaut mais n’est présent que sur la Strix-F Gaming Wifi.
• Le Q LED : 4 diodes (CPU – DRAM – VGA – BOOT) qui permettent de diagnostiquer les erreurs lors du boot de la carte. Si l’une d’entre elles reste allumée, c’est que le composant qui lui correspond pose problème.

Nous aurions vraiment voulu avoir un bouton physique de mise sous tension. Les tests hors boitier nous obligent toujours à bidouiller un bouton de démarrage.

Les connectiques :

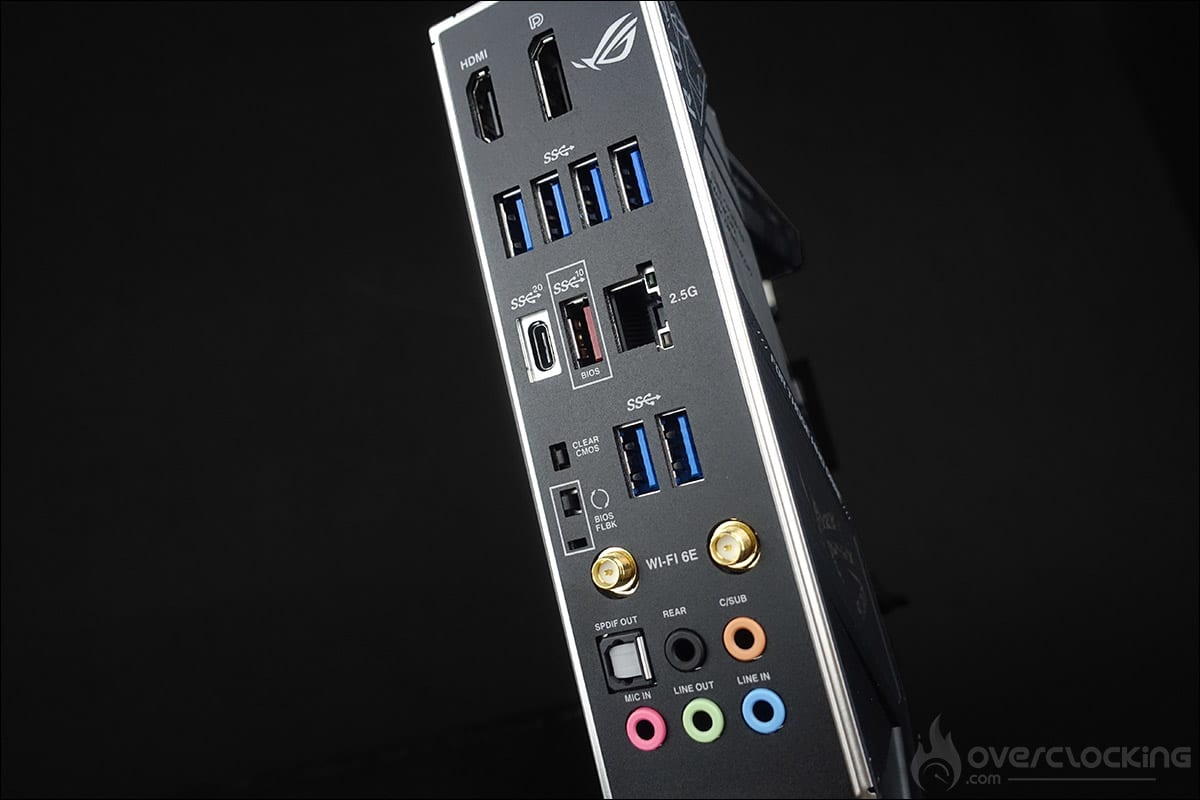

La façade arrière dispose des éléments suivants et qui sont identiques sur nos deux cartes mères. Tout d’abord le Clear CMOS, le bouton BIOS Flashback ainsi que les supports d’antennes pour le Wi-Fi dual band. La carte dispose d’un port HDMI et d’un DisplayPort.

On retrouve aussi six USB 3.2 Gen 1, un USB 3.2 Gen 2 et un USB 3.2 Gen 2×2 Type-C. Viennent ensuite les différentes sorties audio et le port LAN (RJ45) 2.5Gb. Enfin, la partie audio est assurée par une puce Realtek ALC1220.

Le PCB :

Même si le PCB de ces deux cartes B760 Strix Gaming Wifi est assez similaire, l’étage d’alimentation est différent. Sur la version Strix-A D4, nous sommes sur un étage d’alimentation 12 + 1 phases. La partie en charge du CPU se compose de 12 phases et sur ce modèle, aucun doubleur, mais attention les phases sont placées en parallèles : elles sont donc réellement au nombre de 6. Les mosfets sont eux des modèles de 50A.

Sur la version ROG B760 Strix-F Gaming Wifi, l’étage d’alimentation est en 16 + 1 phases Les mosfets sont eux des modèles de 60A. Maintenant que nous avons fait le tour du PCB, rendez-vous d’ici quelques jours afin de découvrir les performances de ces deux cartes lorsque nous aurons réceptionné le processeur adéquat. Merci à Asus France d’avoir mis à notre disposition ces deux cartes mères.
