Un nouveau contrôleur très intéressant sur le Z490 : le ISL69269

0
1348

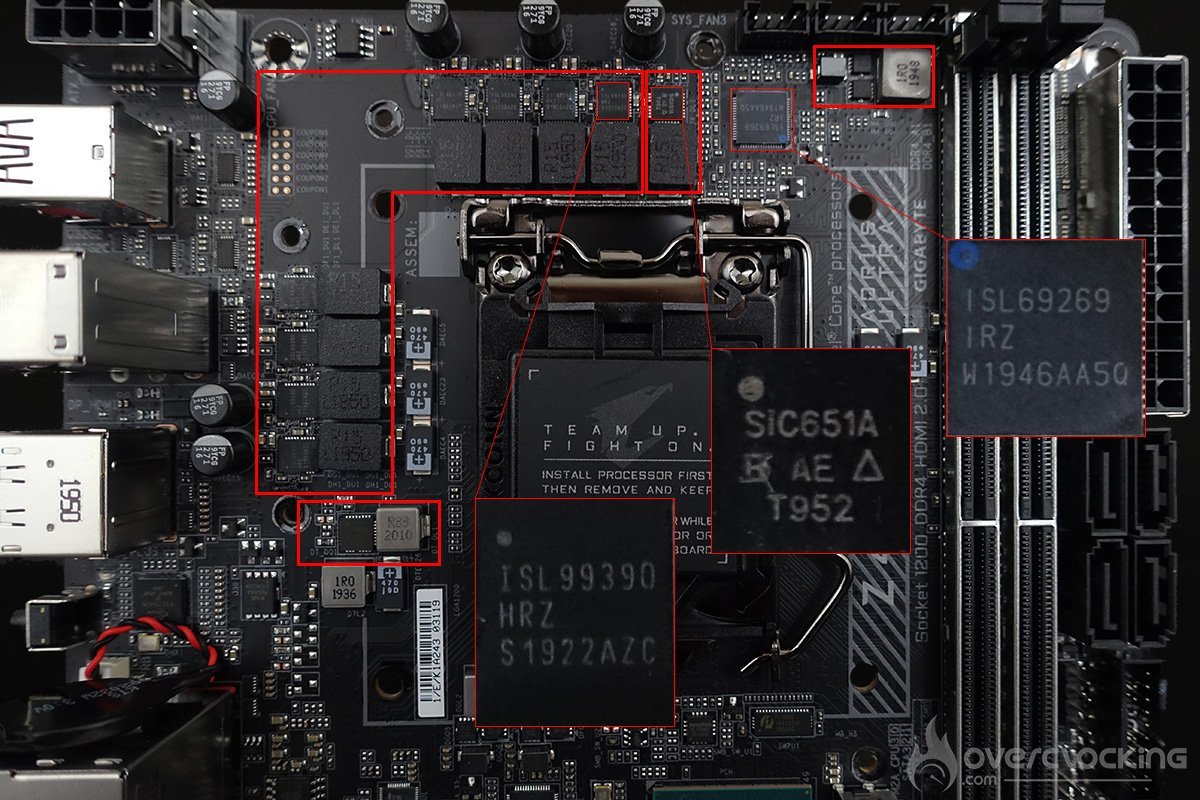

dedede223, membre de notre communauté et amoureux des VRM s’est penché en détail sur les nouveautés dans la conception des étages d’alimentation des cartes Z490. Petite piqûre de rappel, de notre côté, nous avons passé en revue la ROG Maximus XII Extreme, la MEG Z490 ACE ainsi que la Z490I AORUS Pro. C’est d’ailleurs sur ces deux derniers modèles que nous avons découvert le nouveau contrôleur ISL69269 !

Le contrôleur ISL69269 de chez Renesas :

Lors de l’observation en détails du PCB de chaque carte mère Z490, ce nouveau composant a particulièrement attiré notre attention. Ce contrôleur, issu des usines et laboratoires de Renesas, porte la référence ISL69269. Quelques recherches sur internet ne nous ont pas permis d’en apprendre plus.

Le controleur ISL69269 sous NDA

Ce contrôleur est encore peu connu du public. Ceci s’explique par le fait qu’il soit récent et que ses documents techniques soient encore sous NDA. Par ailleurs, on sait qu’il est capable de contrôler un total de 12 phases à travers une multitude de configurations via 1, 2 ou 3 voies (par exemple 10+1+1, 10+2, 8+2+2 ou simplement 12+0).

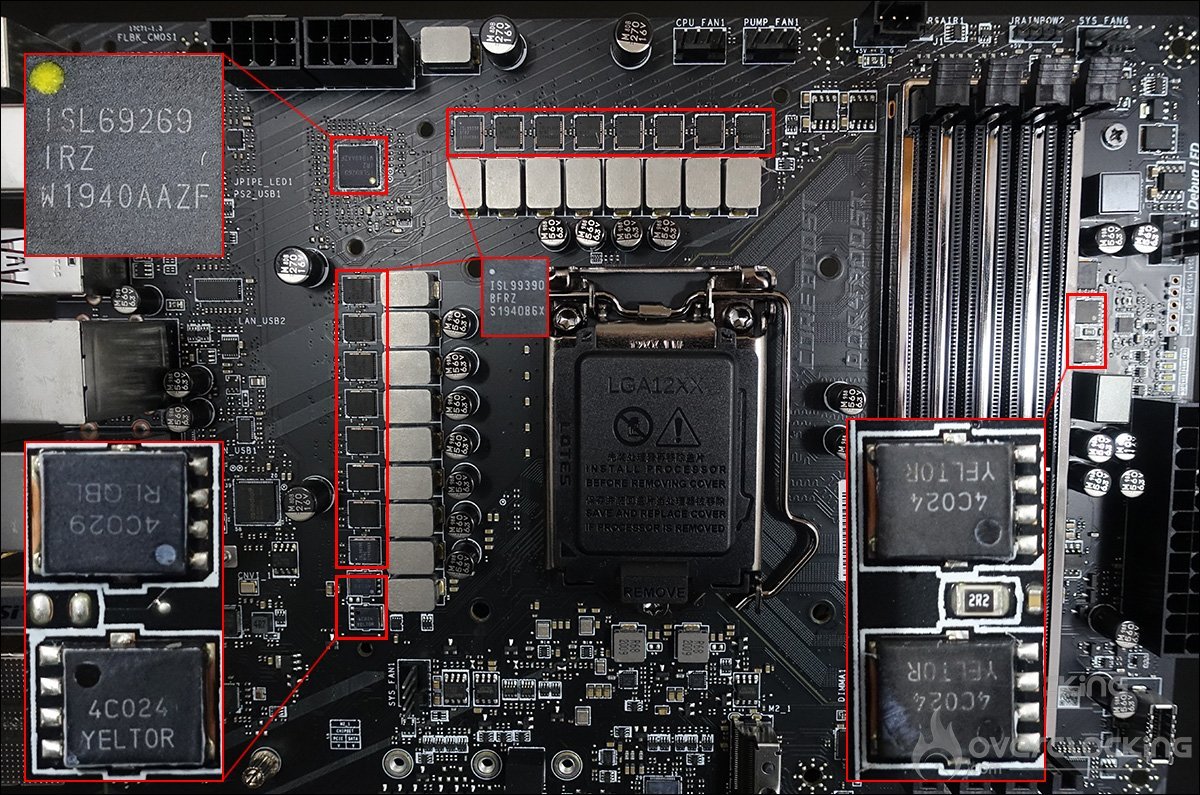

Ceci permet de pouvoir contrôler les phases d’alimentation des cœurs du CPU, le Système Agent et l’IGP en utilisant qu’un seul contrôleur comme sur la MSI MEG Z490 GODLIKE, la MSI MEG Z490 ACE ou sur la Gigabyte Z490I Aorus Pro. Nul doute que d’autres cartes mères en sont également équipées.

Pour finir, n’oubliez pas que dedede223 a aussi réalisé un dossier afin d’en apprendre plus sur le fonctionnement des VRMs. Celui-ci est disponible sur notre forum !
