Spécifications et PCB :
Les spécifications techniques :
En terme de fréquence, celle de base est annoncée à 1560 MHz quant le Boost pointe à 1620 MHz. Les 6 Go de mémoire G-DDR6 quant à eux tournent à 1750 MHz (14 Gbps) sur un bus de 192 bit.
Petit passage par GPU-Z afin de vérifier que les informations lues sont bien correctes. La fréquence GPU est bien de 1560 MHz, et la fréquence Boost à 16200 MHz. Contrairement à Nvidia, ici la fréquence Boost est une fréquence de pointe. La fréquence que vous aurez en pratique sera une fréquence intermédiaire, que AMD vend comme étant le Game Clock.

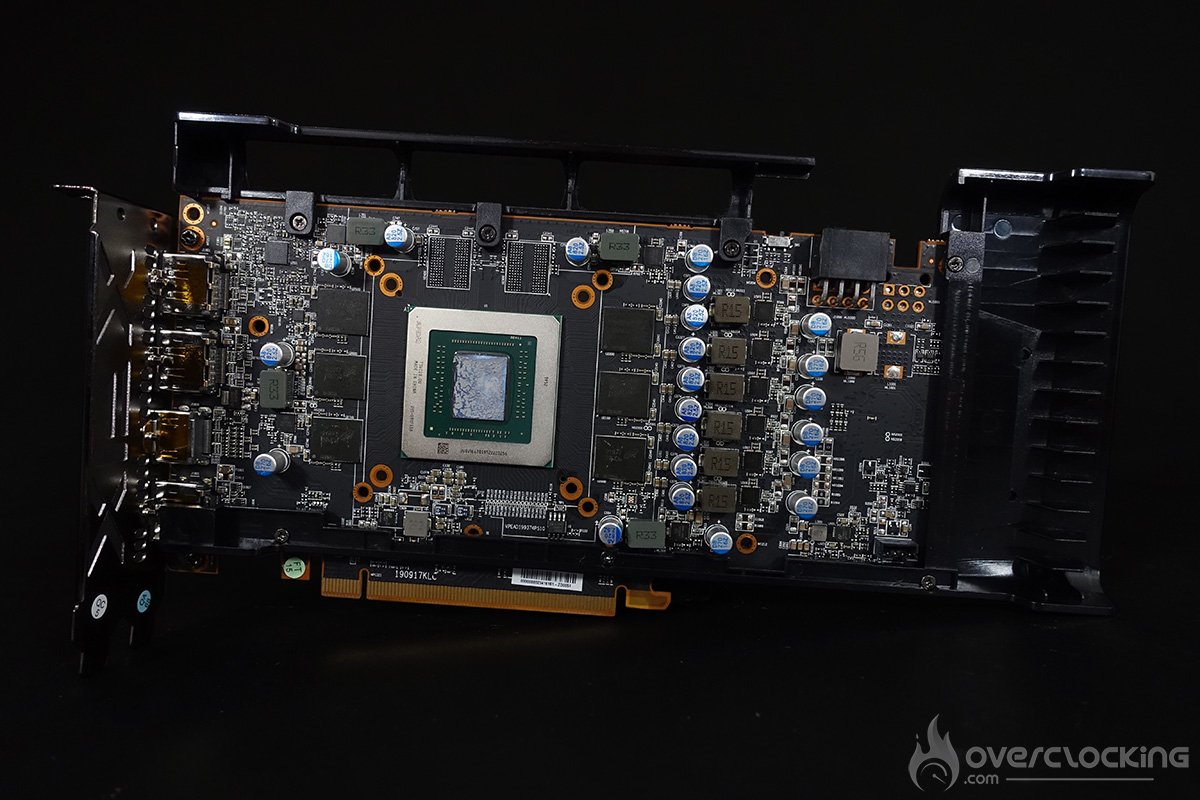

Le PCB :

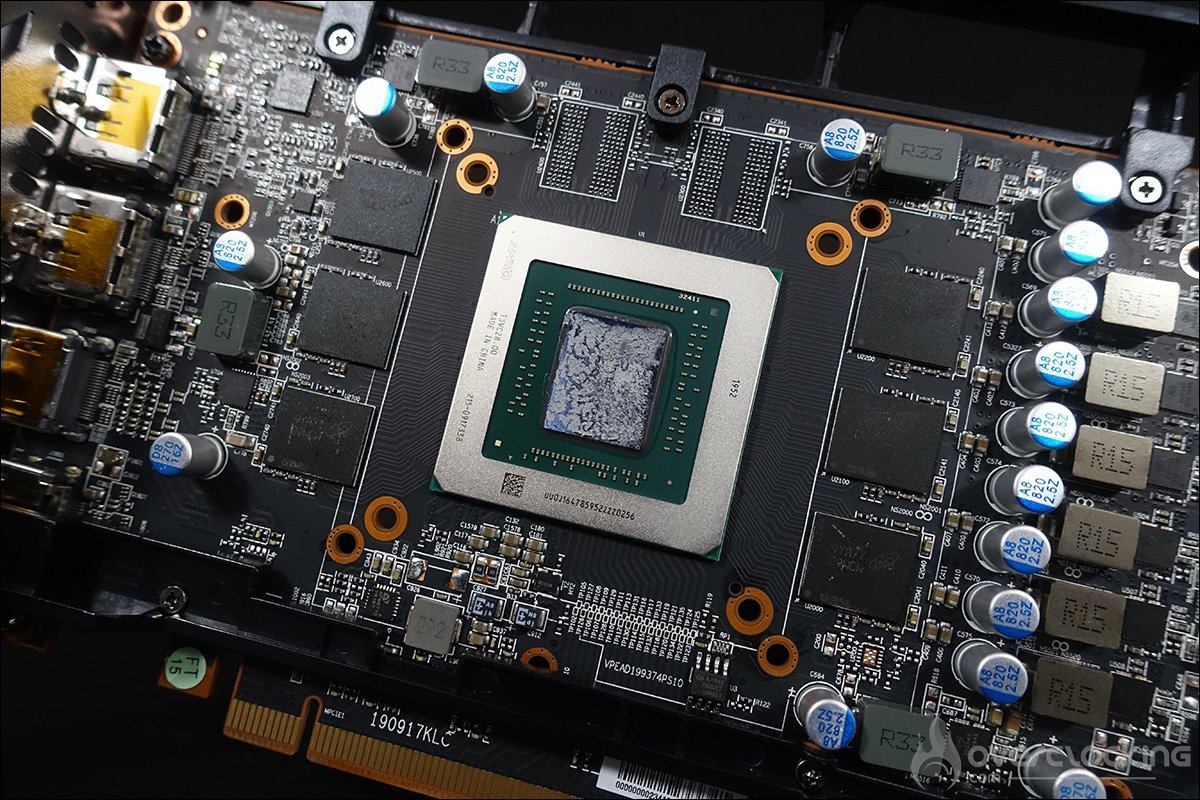

Débutons par l’élément central du PCB, c’est-à-dire la puce Navi dont la surface de 251 mm². Cette dernière renferme près de 10.3 milliards de transistors dont 36 Compute Unit abritant 64 stream processors, ce qui nous fait 36 x 64, 2304 SP.
Occupons-nous à présent des VRM, Voltage Regulator Module, c’est-à-dire le module de régulation de la tension. Tout d’abord, le contrôleur de tension qui va alimenter le GPU avec la bonne tension et le bon courant. Ici, il s’agit d’une puce OnSemi NCP81022 qui va gérer les 6 phases. Le nombre de phases est souvent déterminé par le besoin de courant de la puce graphique. Plus celle-ci a besoin de courant et plus il y a de phases.
On retrouve ensuite les mosfets qui sont ici des OnSemi NCP302045. Les mosfets sont les éléments à tenir bien au frais et sont souvent surmontés d’un radiateur. Ce sont eux qui vont convertir le courant continu puisque notre GPU ne fonctionne pas en 12 ou 5 volts, mais sur une tension plus faible souvent située aux alentours de 1 volt.
Les puces mémoires :
Les deux phases de la mémoire sont contrôlées par une seconde puce OnSemi NCP81022. En ce qui concerne les puces mémoires GDDR6, elles sont au nombre de six et sont fabriquées par Micron. Elles portent la référence D9WCW MT61K256M32JE-14:A.
