[nextpage title= »Introduction : »]
Aujourd’hui, nous passons en revue la MSI B760M Gaming Plus Wifi, une carte mère entrée de gamme complète pour une utilisation gaming. Il s’agit de la première carte mère sur chipset B760 en DDR5 que nous testons. Voyons ce que MSI propose pour son entrée de gamme DDR5 pour les plateformes Intel Alder Lake, Raptor Lake et Refresh.
Proposée à environ 179,99 €, cette B760M propose une solution complète pour ceux voulant un PC gamer performant à moindre coût en faisant l’impasse sur l’overclocking du processeur.
Merci à MSI de nous avoir fourni cet exemplaire pour ce test.
[affilizz-publication id= »nm8axb1zr »]
[nextpage title= »La MSI B760M Gaming Plus Wifi : »]

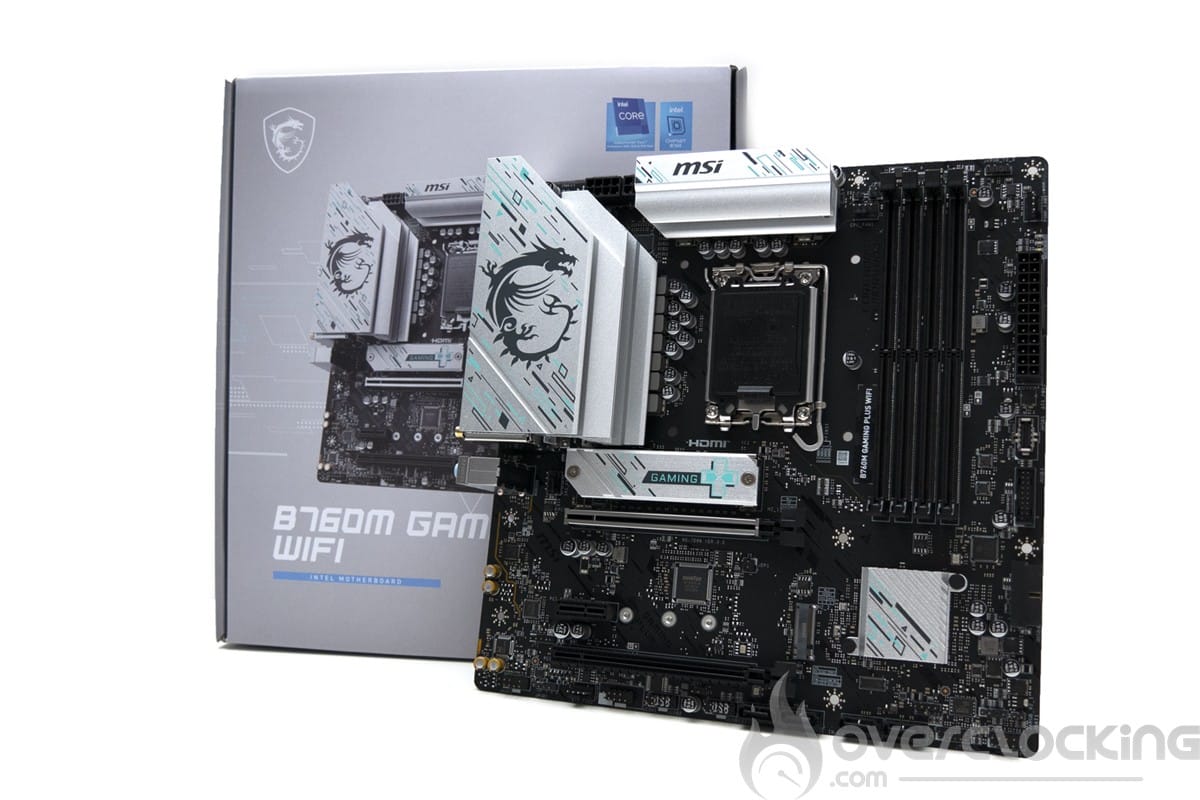

Le bundle :

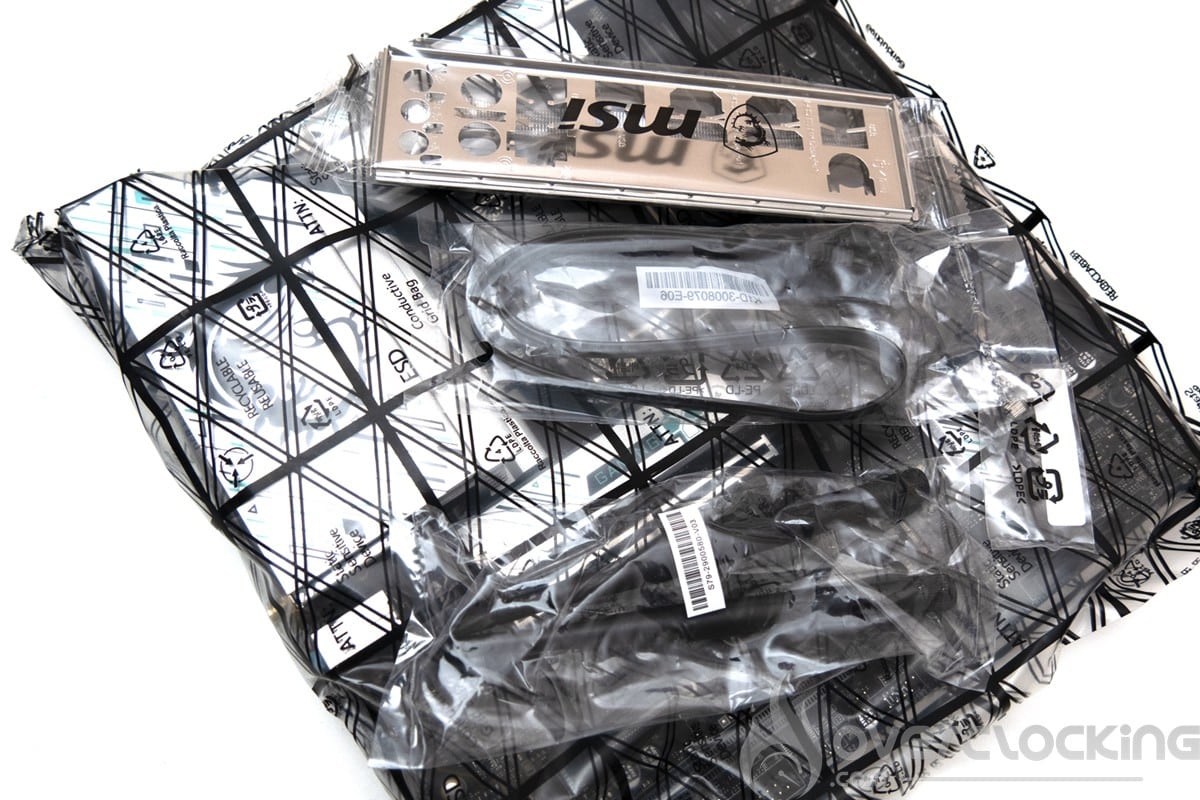

Un petit tour par le bundle de cette B760 Gaming Plus WiFi pour voir si son bundle est bien fourni. Sans surprise, on retrouve quelque chose d’assez standard, câbles SATA, manuel, CD et antenne Wi-Fi. Un bundle en adéquation avec son prix.
L’architecture :
Tout comme chipset B660, la version B760 fait l’impasse sur le PCIe 5.0. Ce chipset permet tout de même le support de la DDR5 permettant d’atteindre des débits plus élevés, mais aussi de plus grande capacité de mémoire.
Les différents radiateurs :

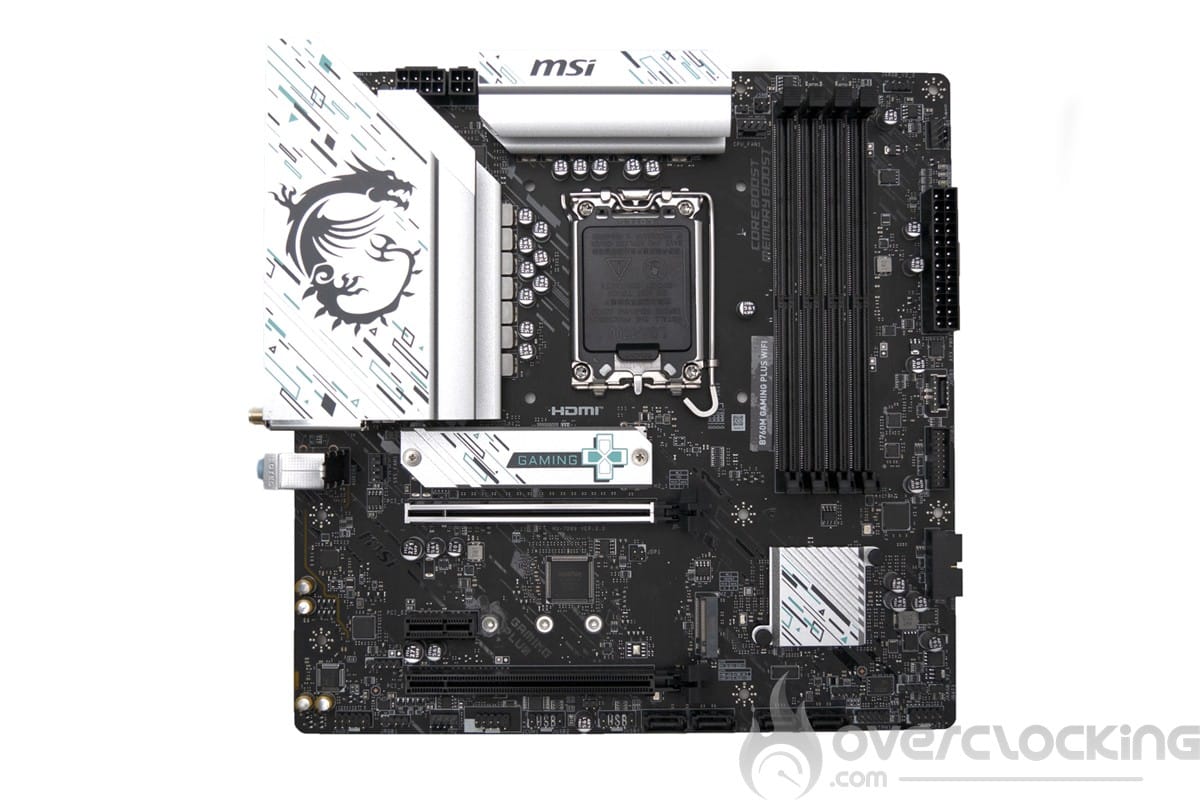

Les dimensions de la carte sont de 244 mm x 244 mm, ce qui correspond au format micro-ATX. Les couleurs dominantes sur le PCB sont le noir avec des touches de gris clair sur les radiateurs. Ici pas de RGB sur le PCB ce qui la rend très sobre.

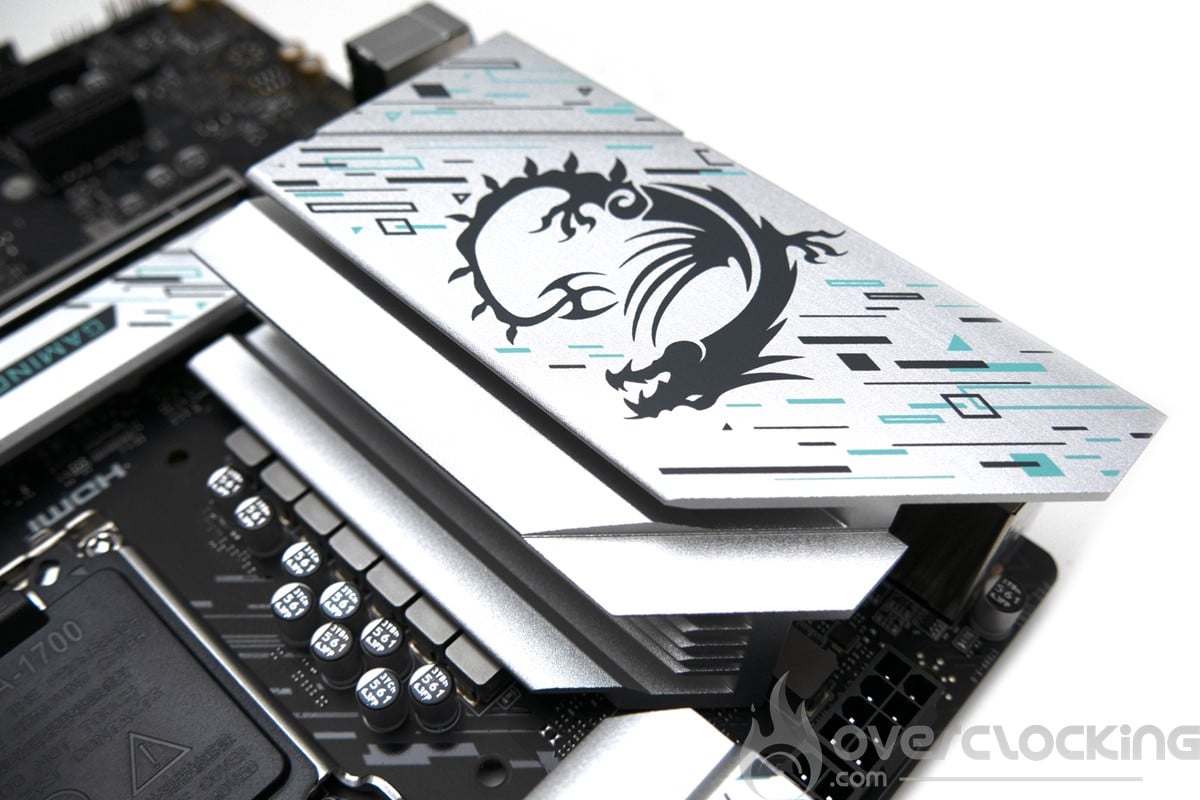

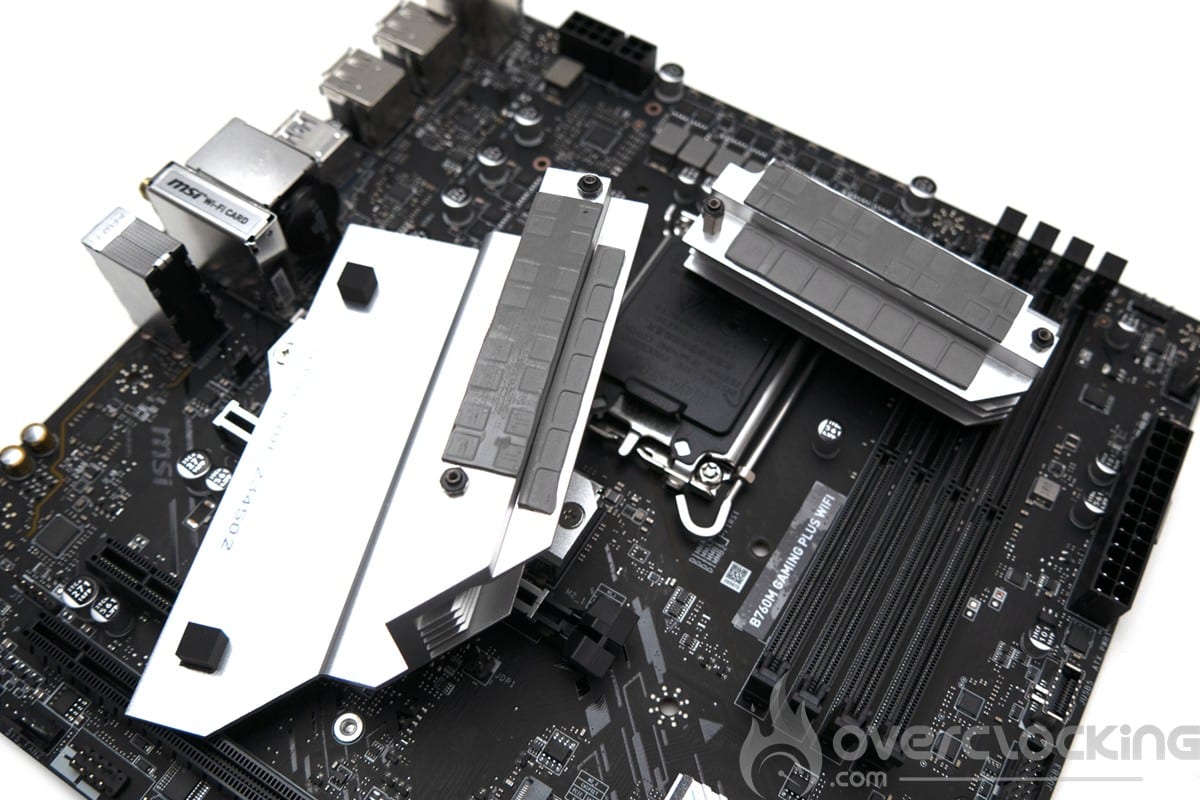

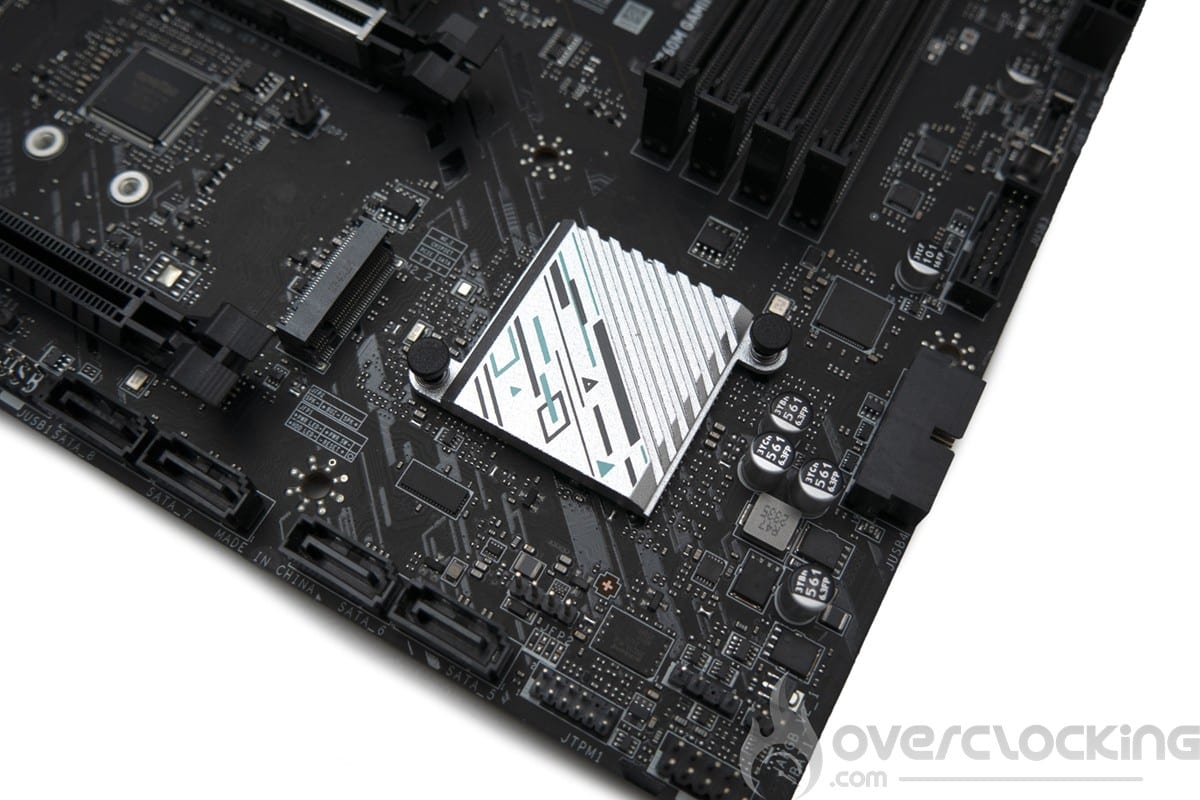

Côté refroidissement, nous avons pour les VRM deux radiateurs en aluminium recouvrant l’IO. Pour le chipset, nous avons un petit radiateur ainsi qu’un autre petit radiateur pour le premier slot M.2
Deux emplacements SSD M.2 :

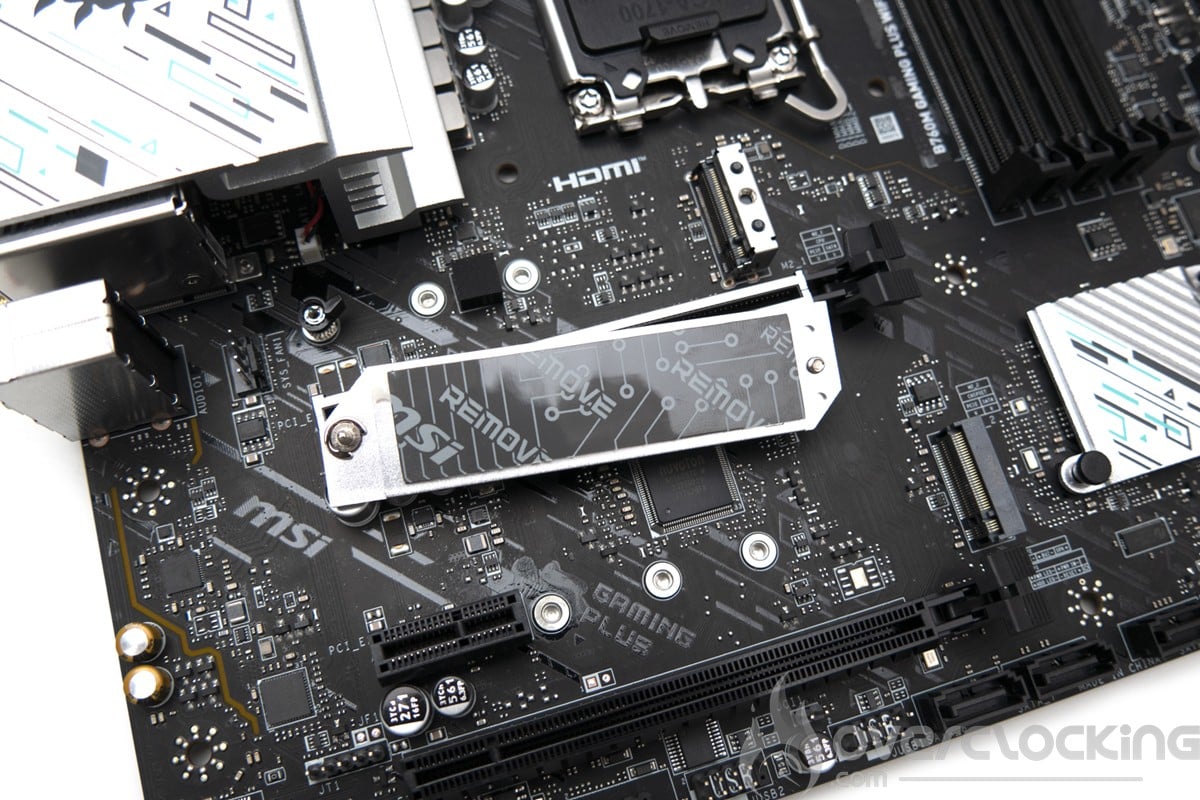

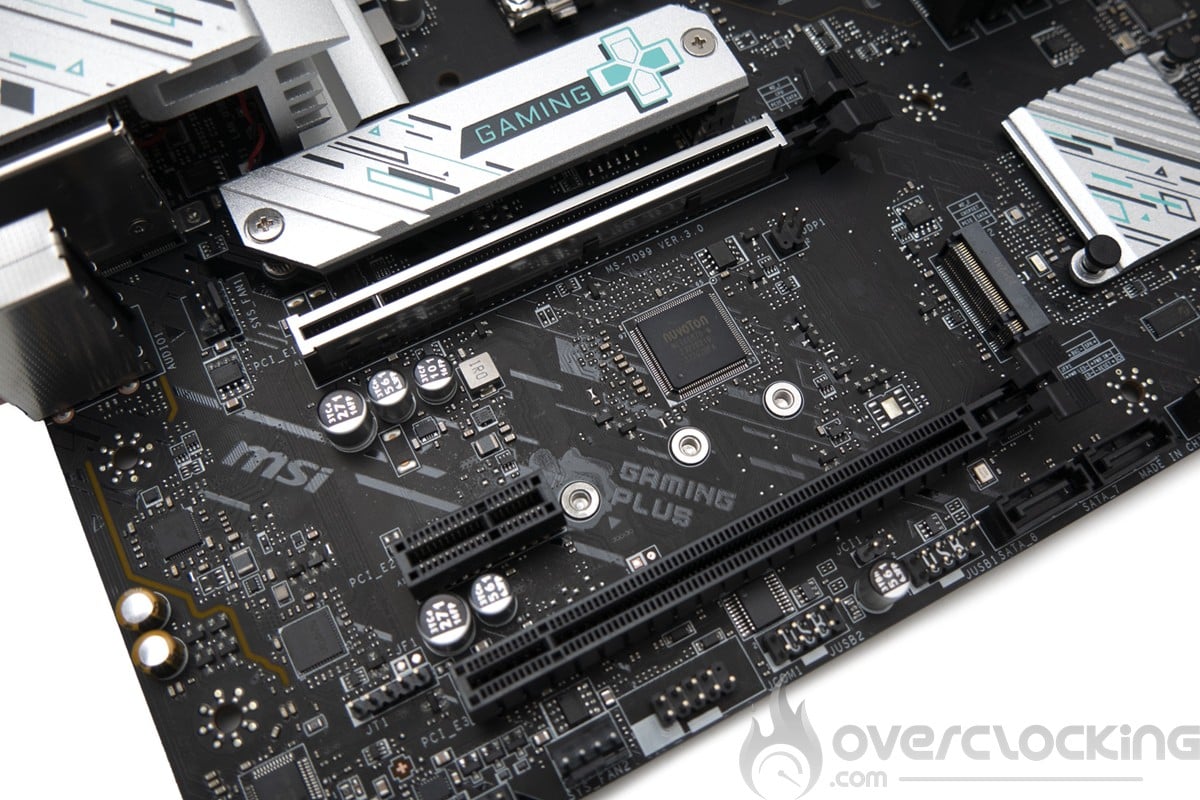

On commence avec le slot M.2 relié au CPU en 4.0 qui vient se placer au dessus du premier slot PCIe. Ce dernier est refroidi par un radiateur passif. Nous avons ensuite un emplacement M.2 en PCIe 4.0 entre les slots PCIe supportant le SATA.
Techniquement, nous avons peu d’emplacements M.2 ce qui est compréhensible compte tenu du format micro-ATX. Le SATA dispose quant à lui de quatre emplacements.
Le socket et les PCIe :

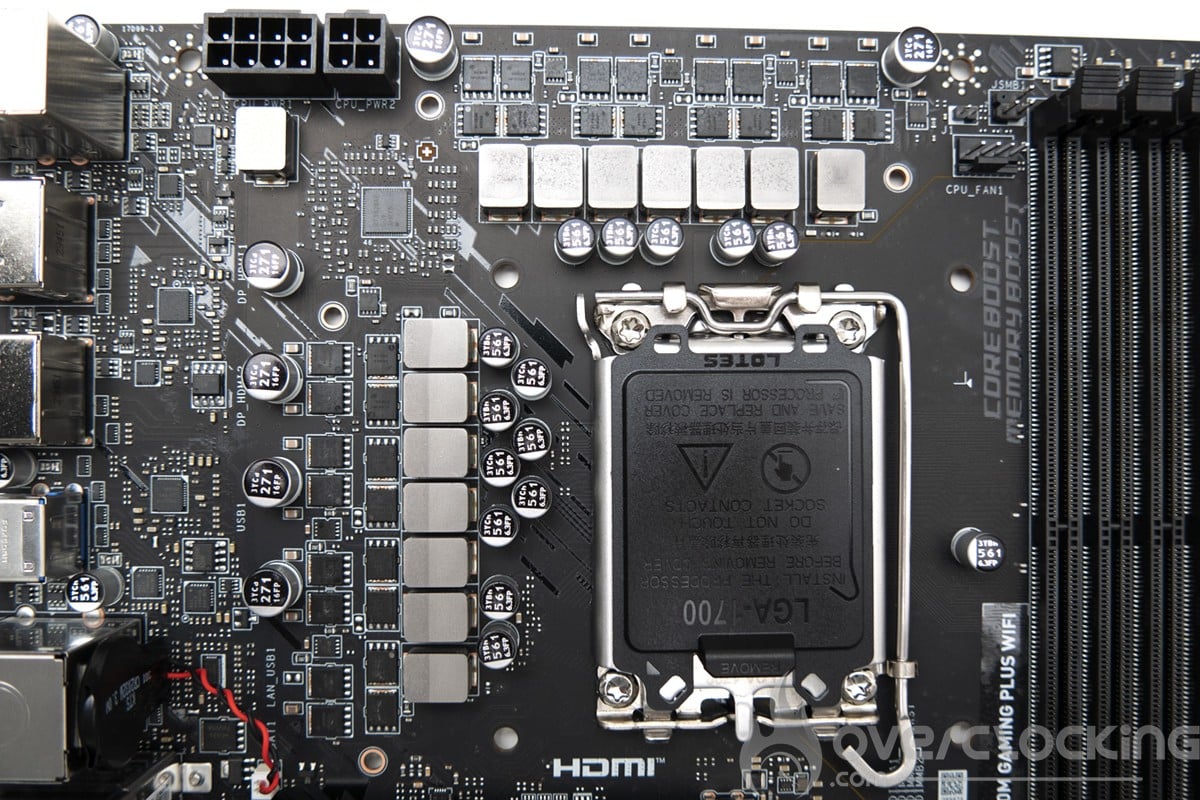

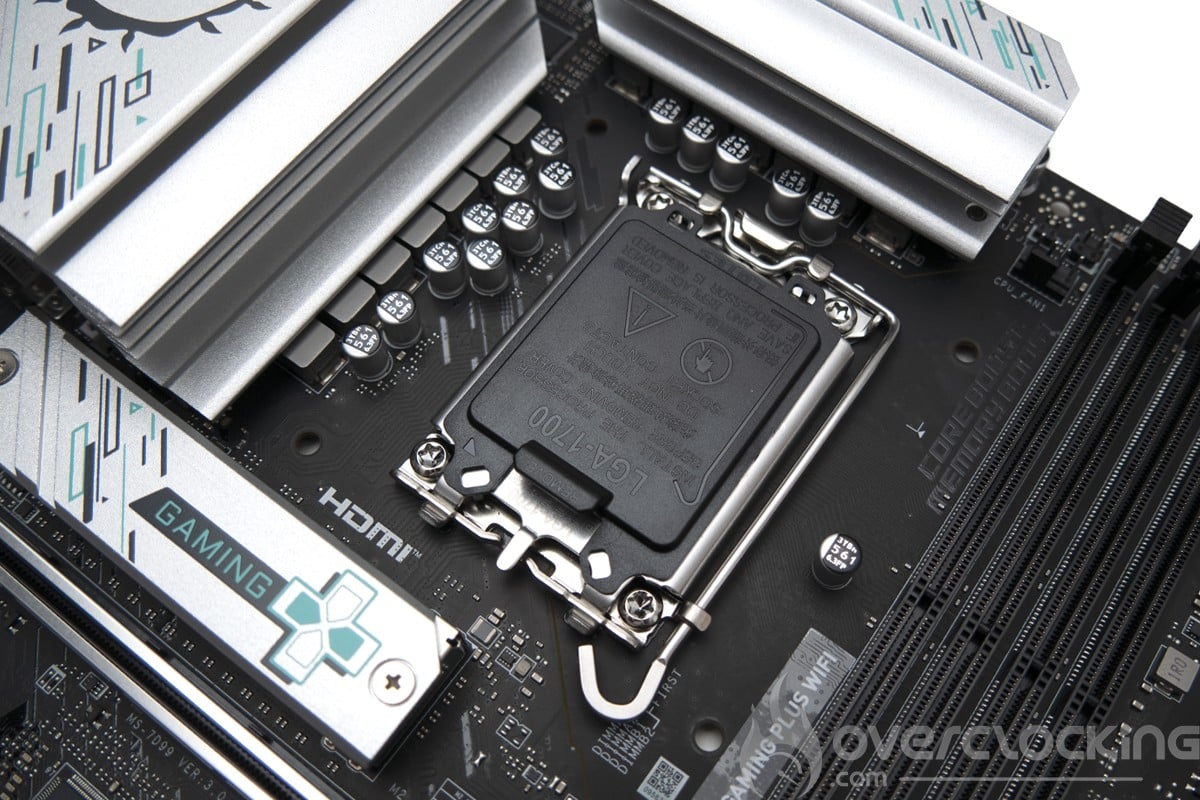

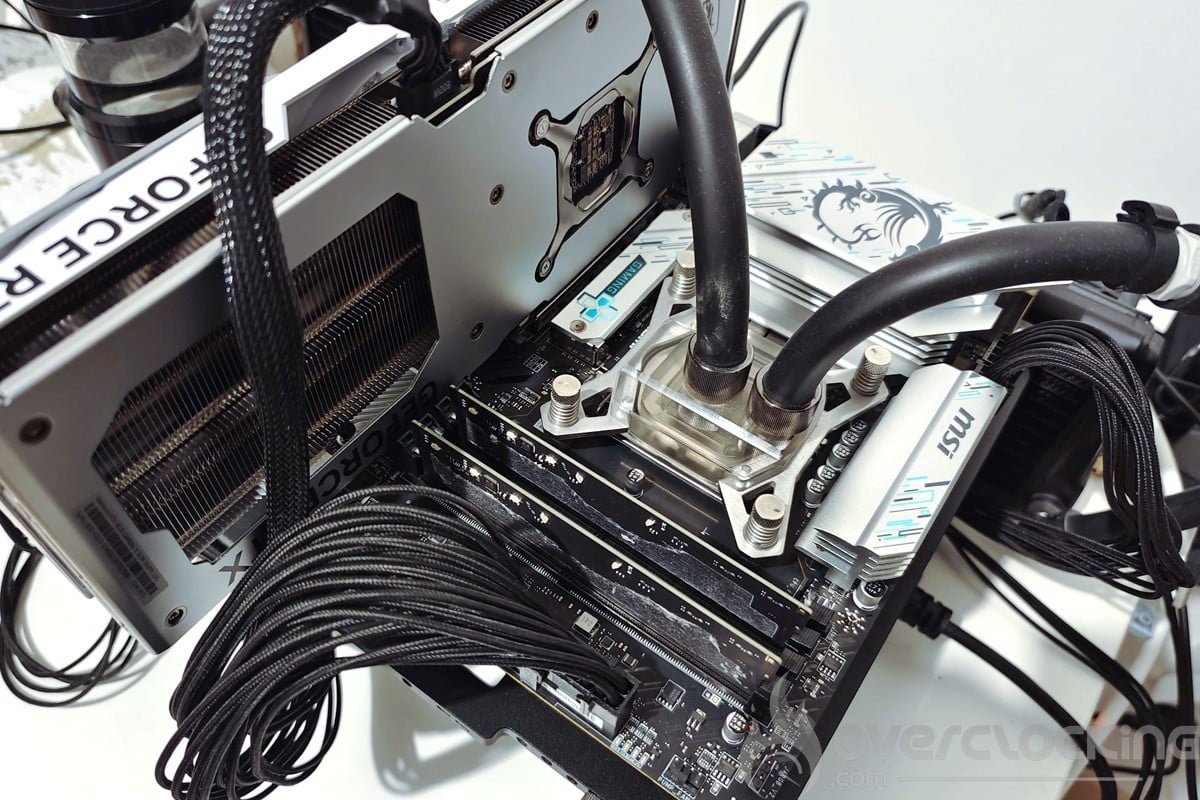

L’espace autour du socket est assez chargé en condensateurs. Cela peut engendrer des incompatibilités avec certains refroidissements qui pourraient taper dans les condensateurs. Les radiateurs VRM sont assez espacés du socket pour permettre la mise en place des systèmes de refroidissement. Dans notre cas le waterblock Heatkiller IV de chez Watercool ne passe que dans un sens, le moins efficient. Ce dernier rentre en contact avec les condensateurs dans le bon sens ce qui empêche son montage.

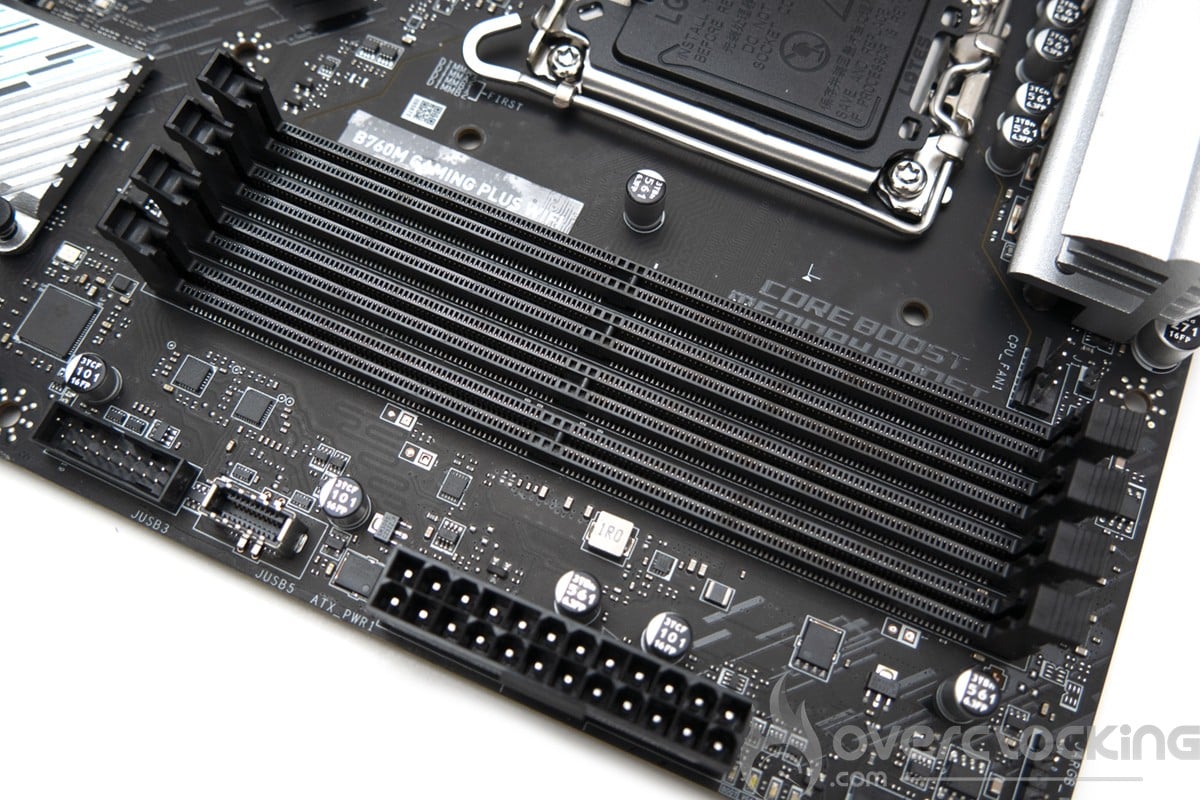

Cette B760M Gaming Plus Wifi supporte les kits mémoires DDR5 en dual channel jusque 6800 Mt/s (OC) et pour une quantité maximale de 128 GB. On retrouve un port PCIe X16 4.0, un PCIe X16 4.0 fonctionnant en x4 et un port PCIe X1 3.0.

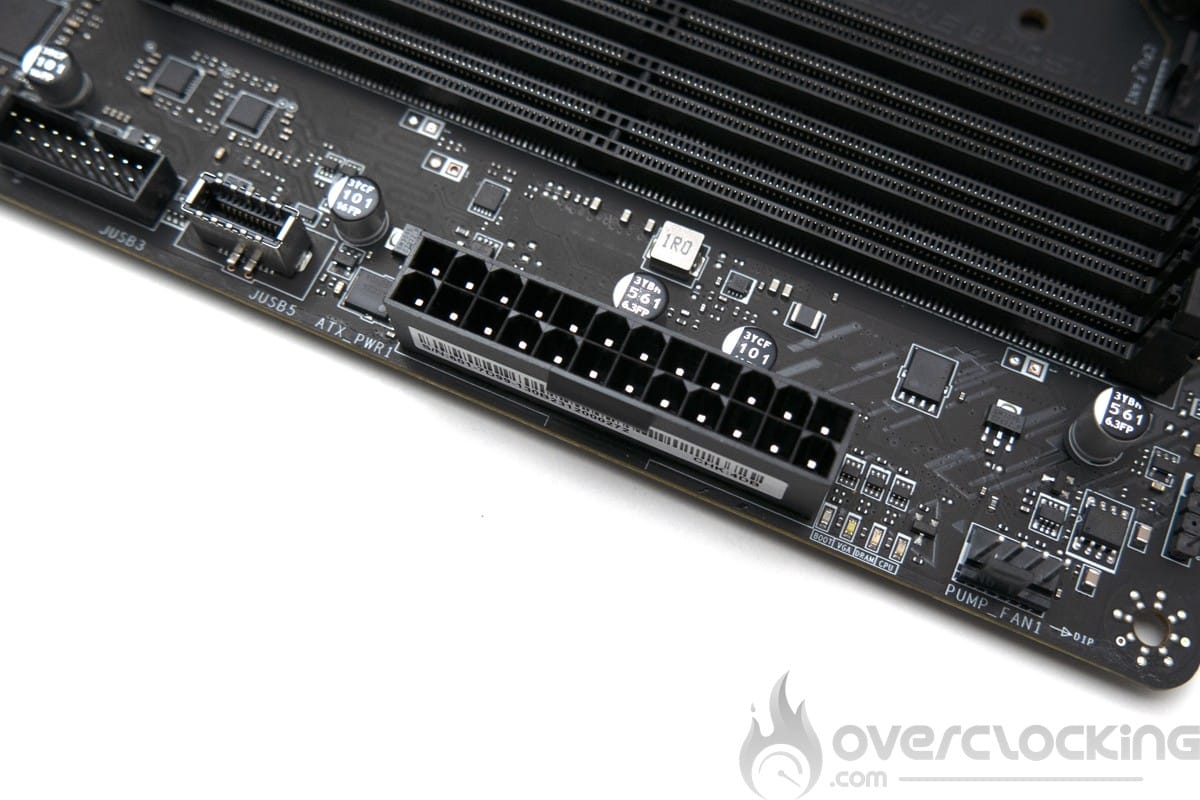

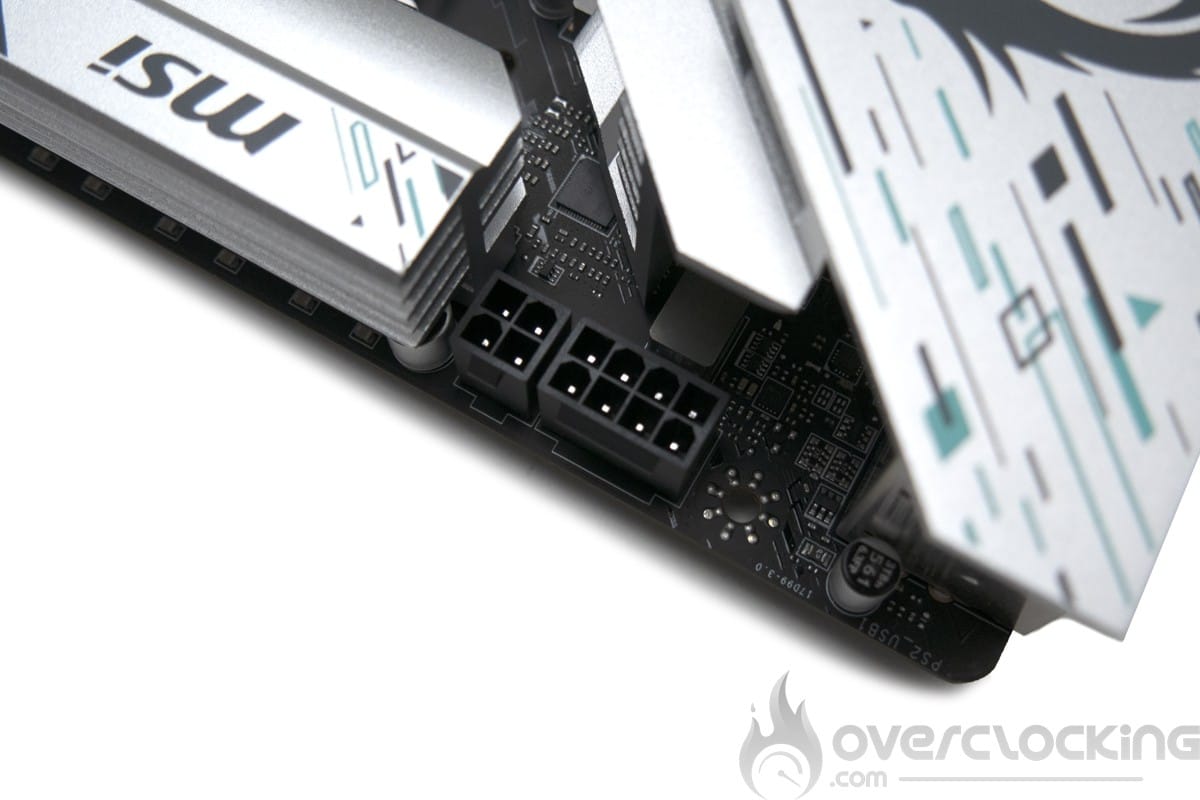

Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et de 8+4 pins à coté des étages d’alimentation.
[nextpage title= »Le PCB et les connectiques : »]
Le PCB :

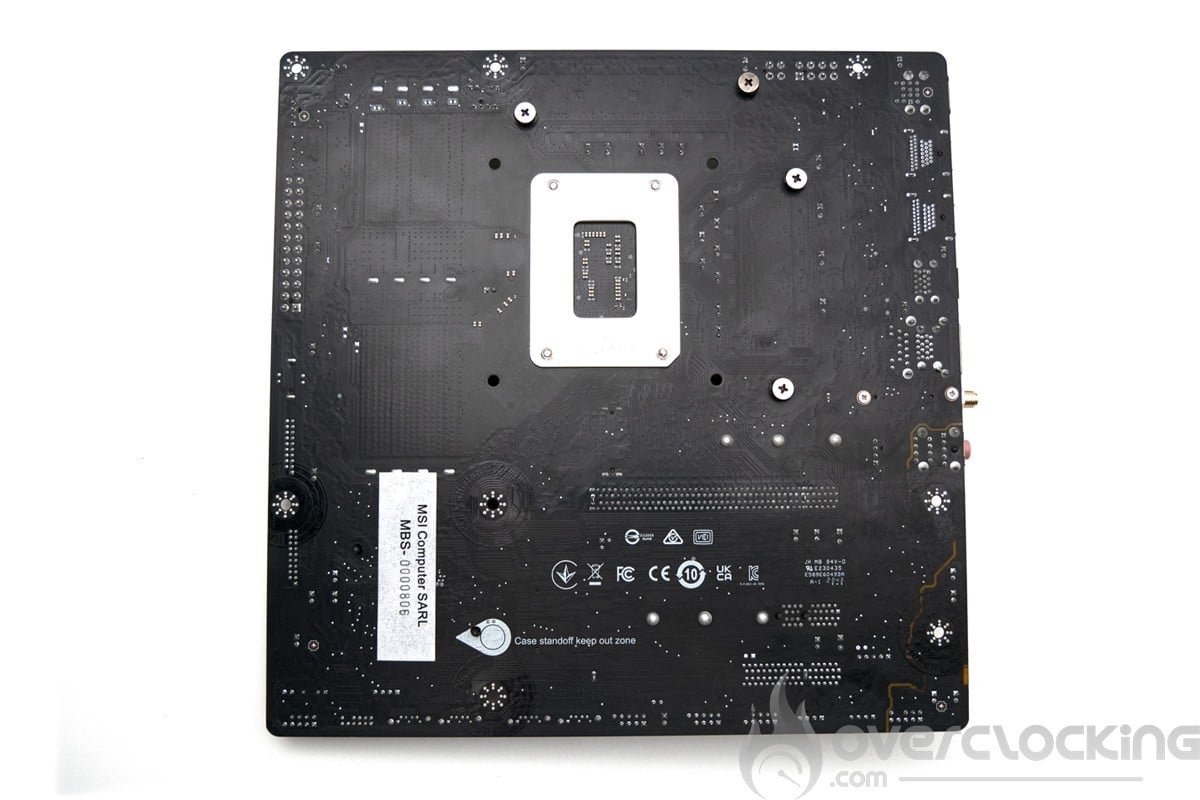

Cette MSI B760M Gaming Plus WiFi est assez simple au niveau du PCB, nous sommes ici sur une carte mère bien conçue et de bonne facture mais sans plus. Coté PCB nous sommes sur 6 couches.
L’étage d’alimentation se base sur une alimentation dont la partie en charge du CPU se compose de 12 phases (en parallèles 6+6).
Le contrôleur utilisé serait un Richtek RT3628AE capable de gérer l’ensemble des phases. Les 12 phases pour les CPU sont quant à eux tous des combinaisons de 2 AONS36303 de 33A. De quoi alimenter sans mal même les plus gros CPU. Nous avons ensuite la même configuration pour le VCCGT (IGP) et VCCAUX (PCIe et IMC) avec une phase chacun.
Les connectiques :

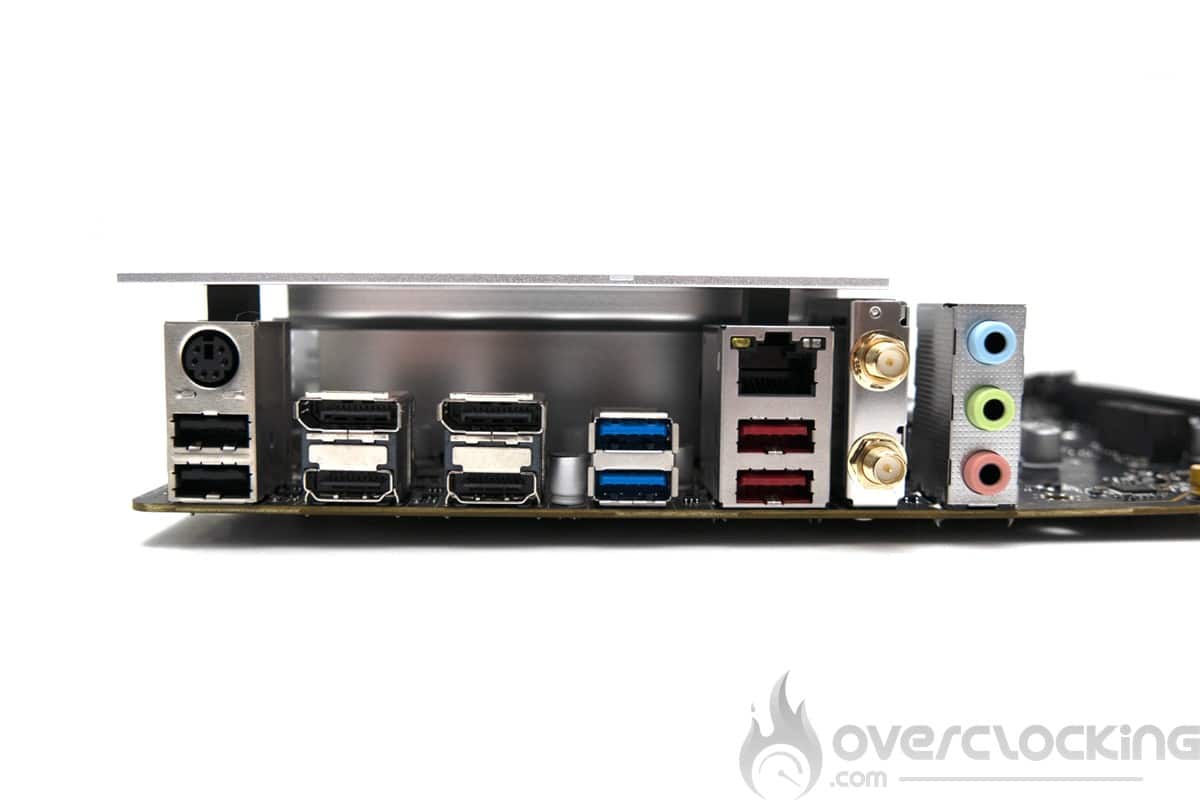

La façade arrière dispose des éléments suivants. Tout d’abord, les ports USB 2.0 aux nombres de 2 ainsi qu’un port PS/2 pour brancher clavier souris et autres périphériques. Nous avons en plus deux USB 3.2 Gen 2 et deux USB 3.2 Gen 1 au format Type-A. Ici pas de port USB type C. Côté réseaux, nous avons un port Ethernet 2,5GbE sur puce Realtek et du Wi-Fi 6E. La partie audio dispose de deux prises jack pour microphone et sortie ligne ainsi qu’une sortie SPDIF out sur une puce Realtek ALC897.
[nextpage title= »Le BIOS »]
Le BIOS :

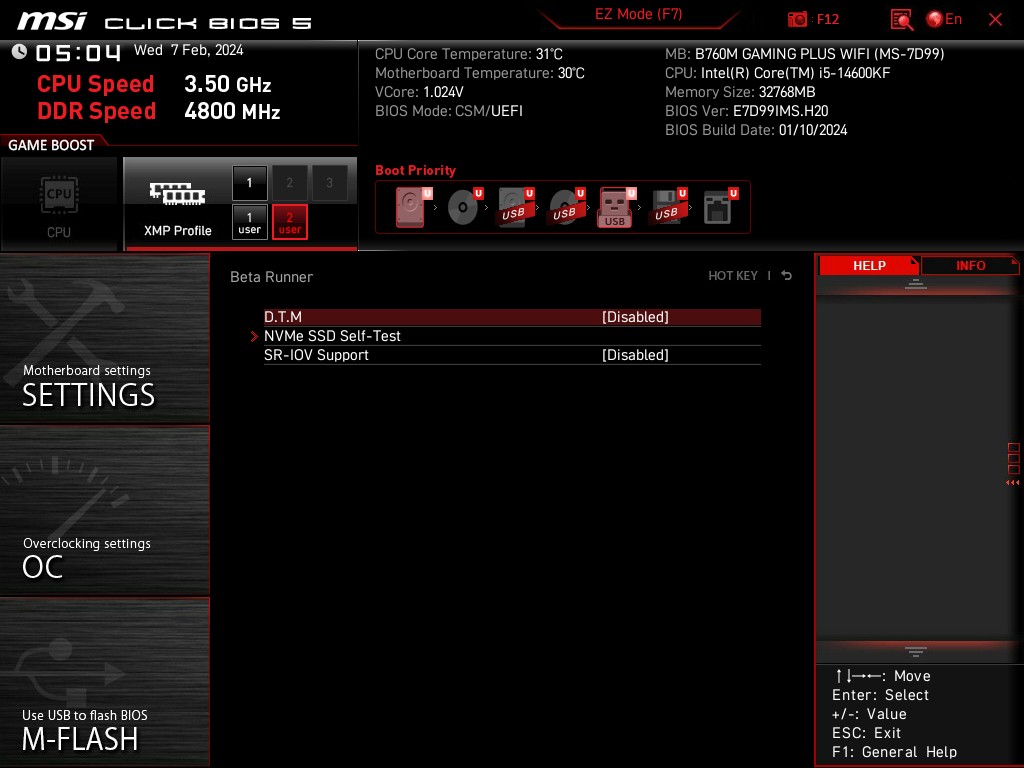

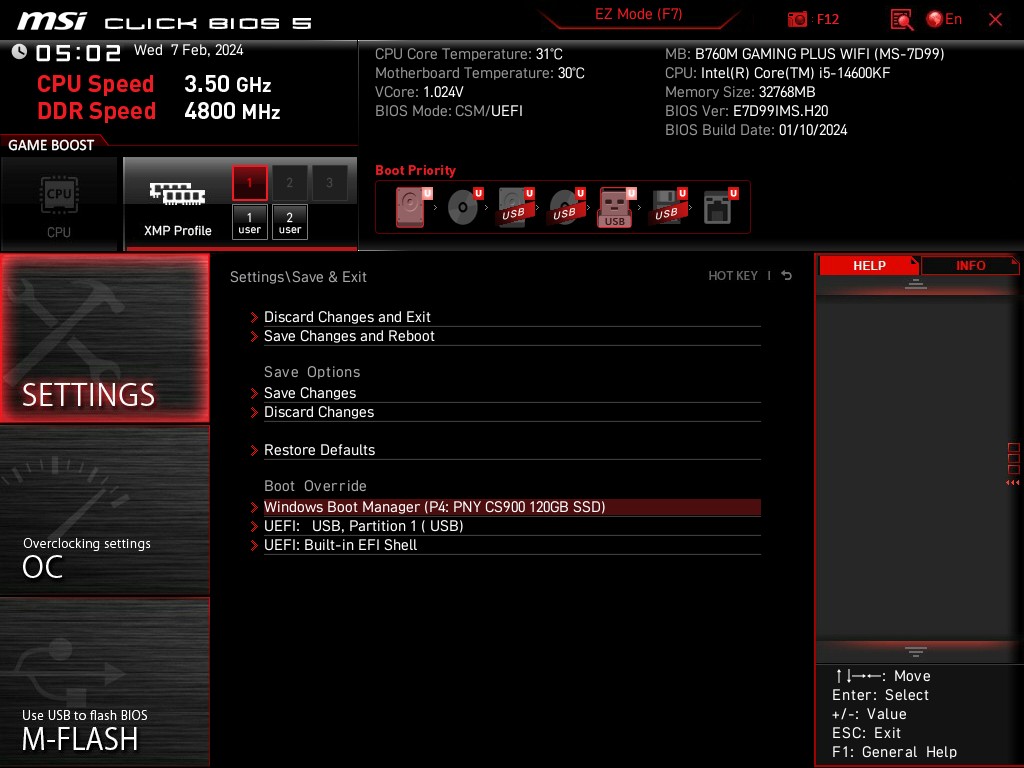

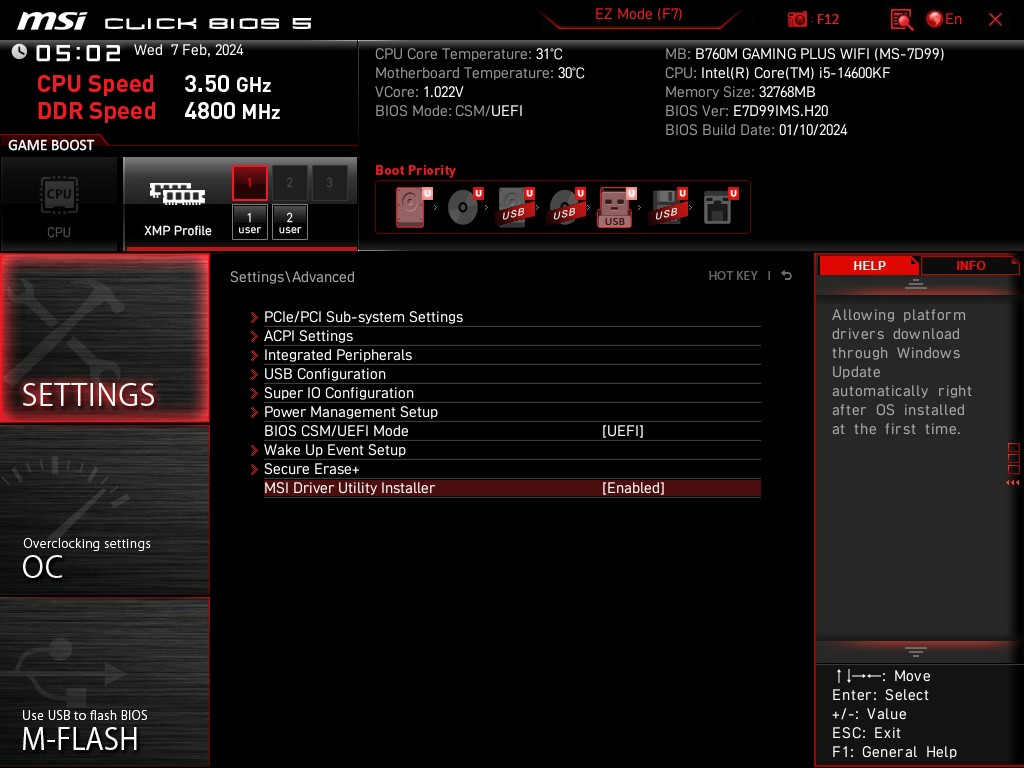

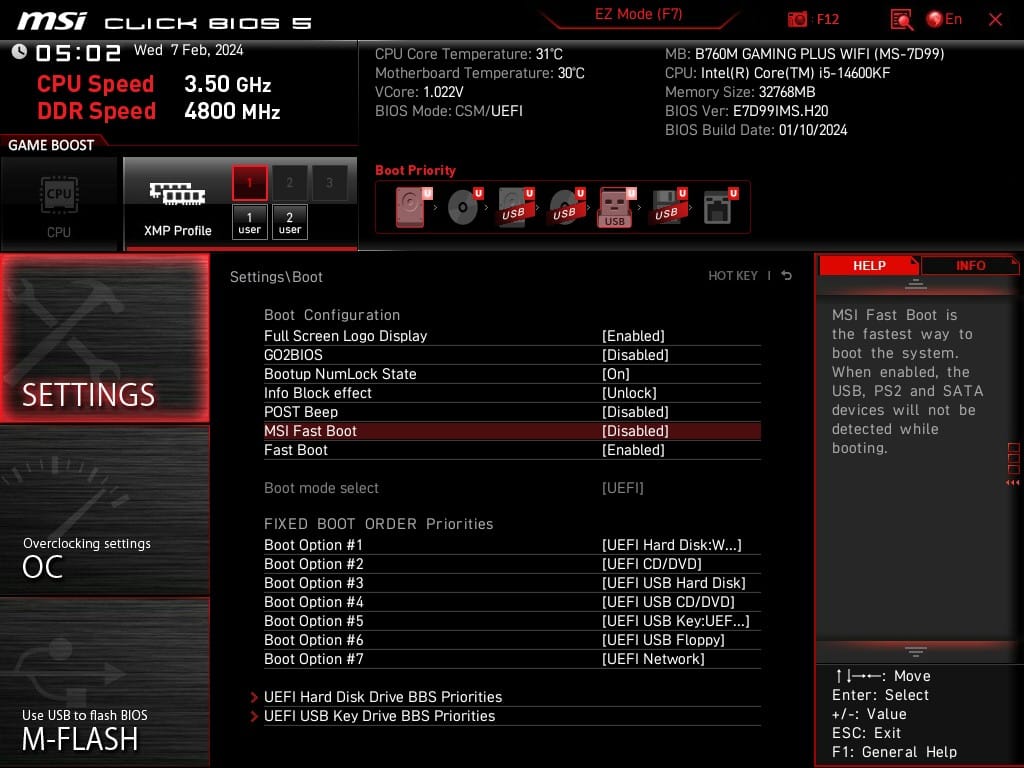

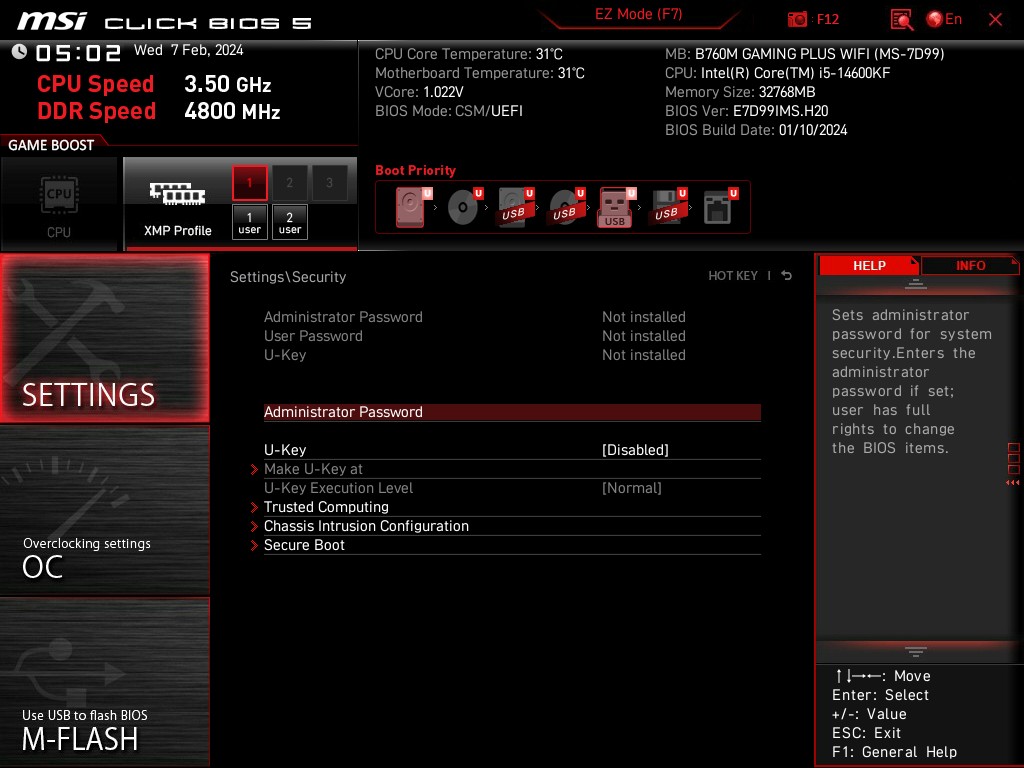

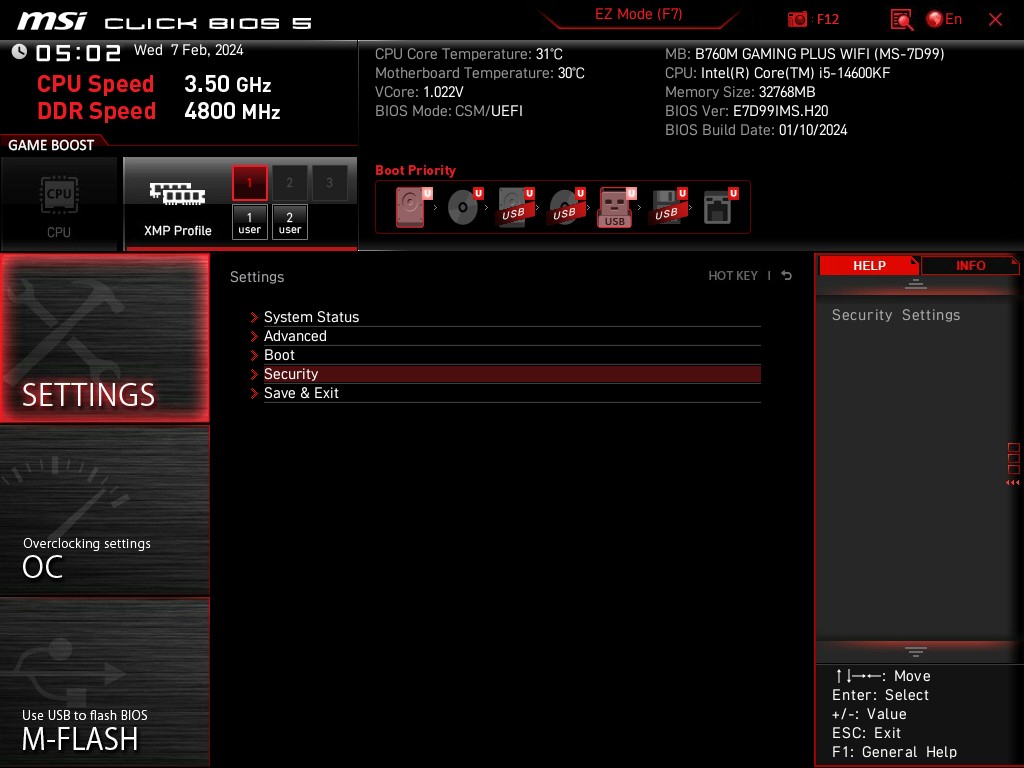

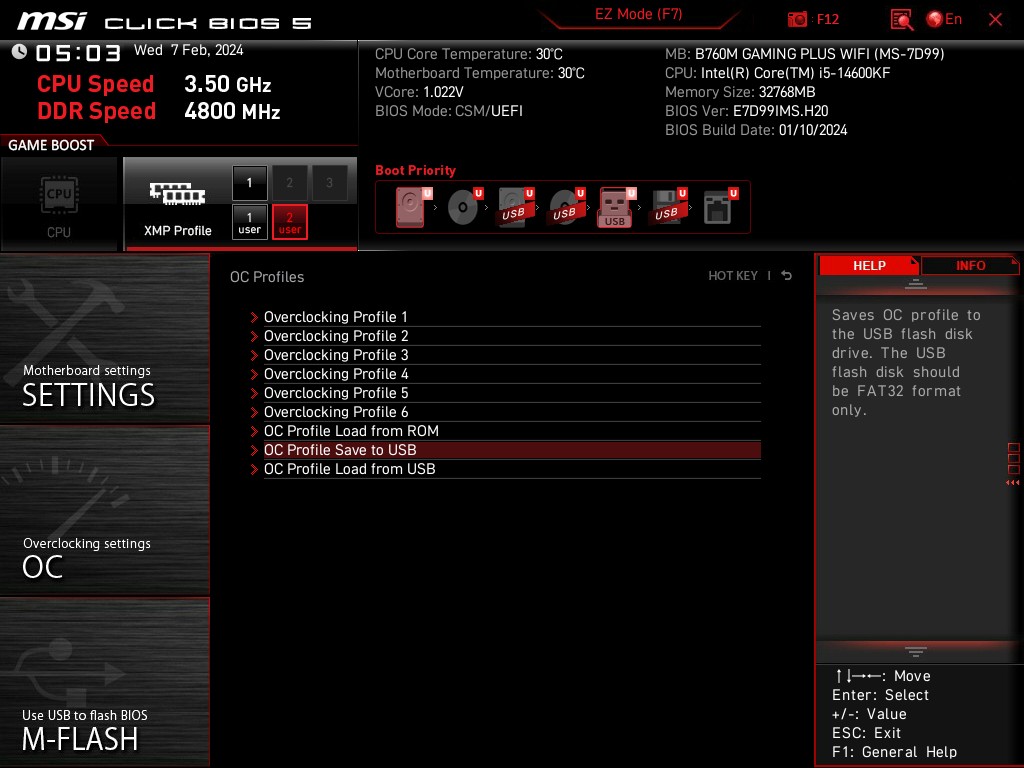

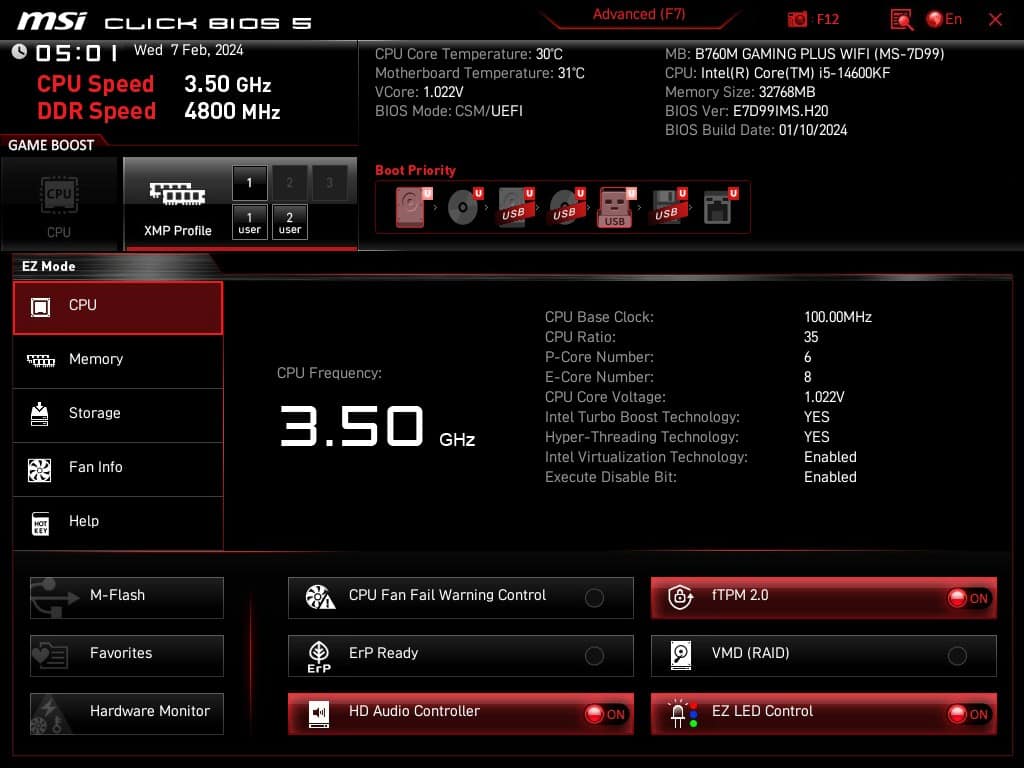

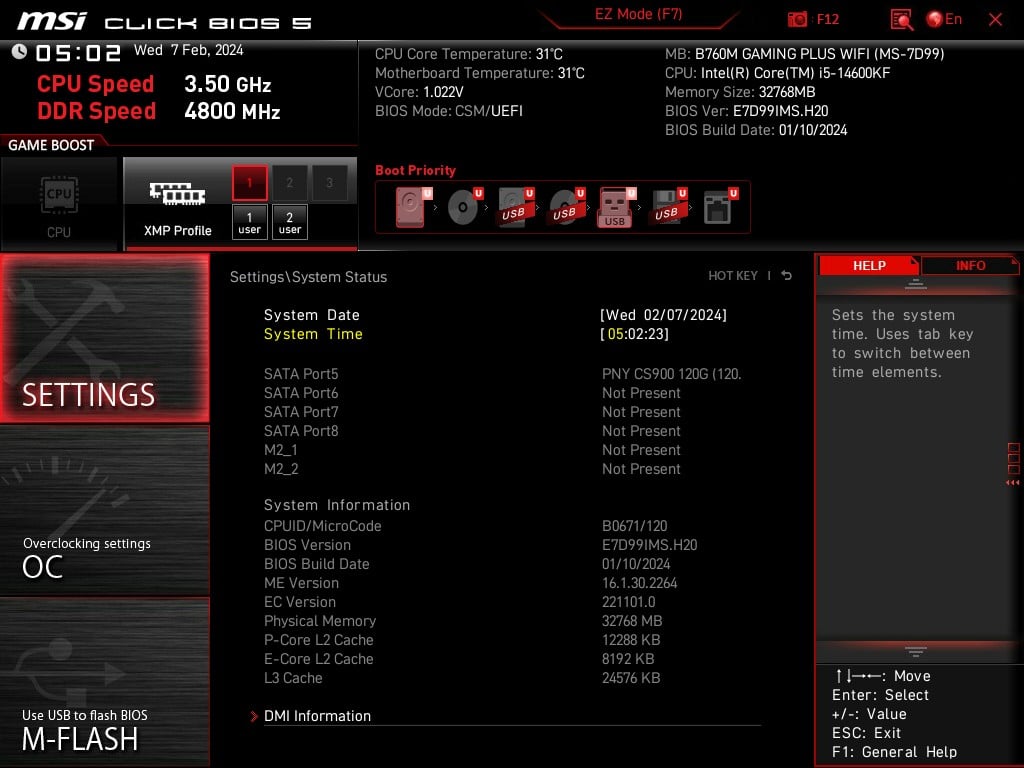

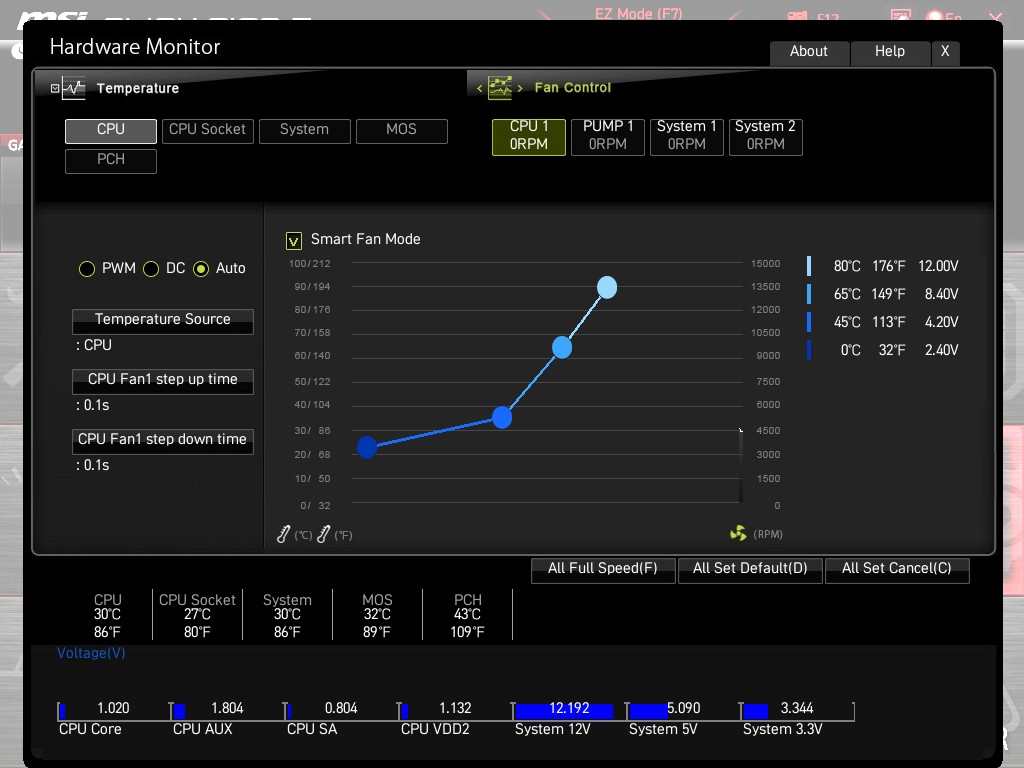

Le Bios de cette MSI B760M Gaming Plus Wifi est assez complet. On regrettera un peu l’ergonomie et la navigation entre les catégories peu intuitives.

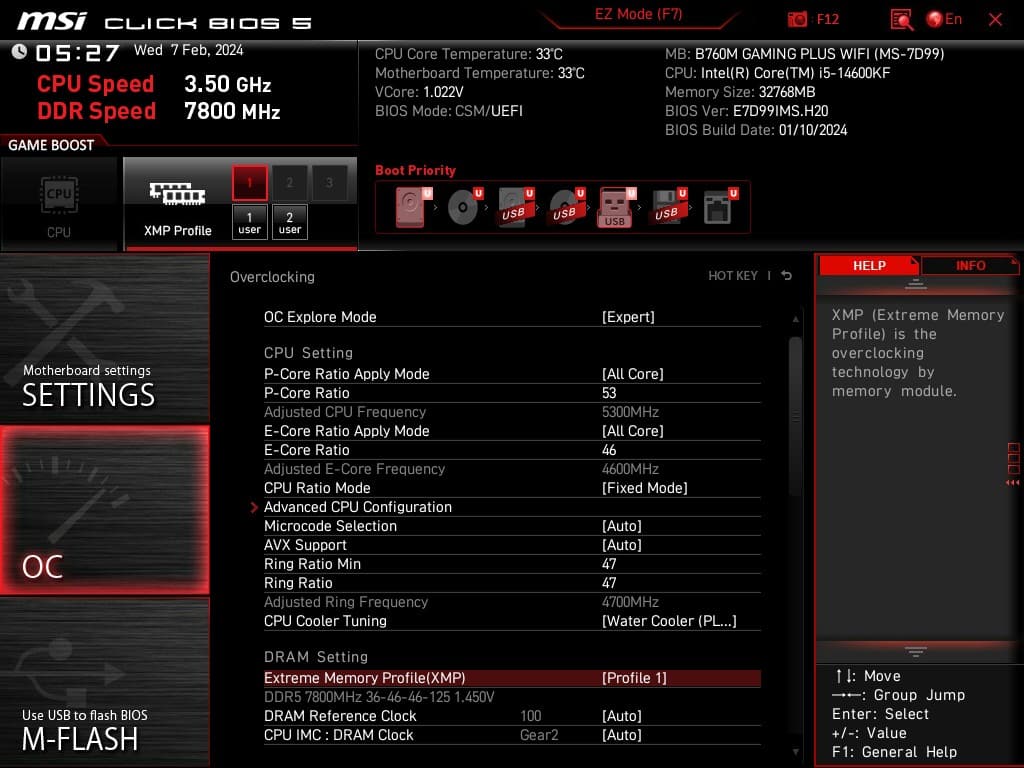

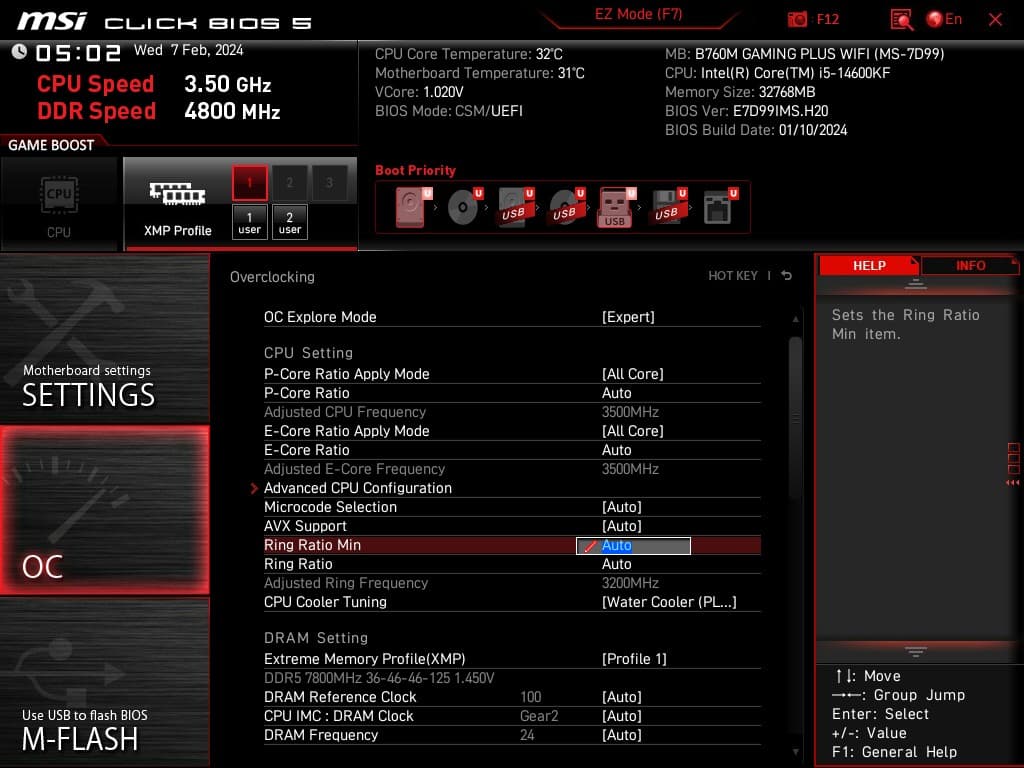

Pour l’overclocking, on retrouve tout ce que nous avons besoin pour une carte mère B760M, à savoir le LLC et tensions CPU (en offset uniquement). Il n’y aura pas d’options pour le réglage du BCLK.

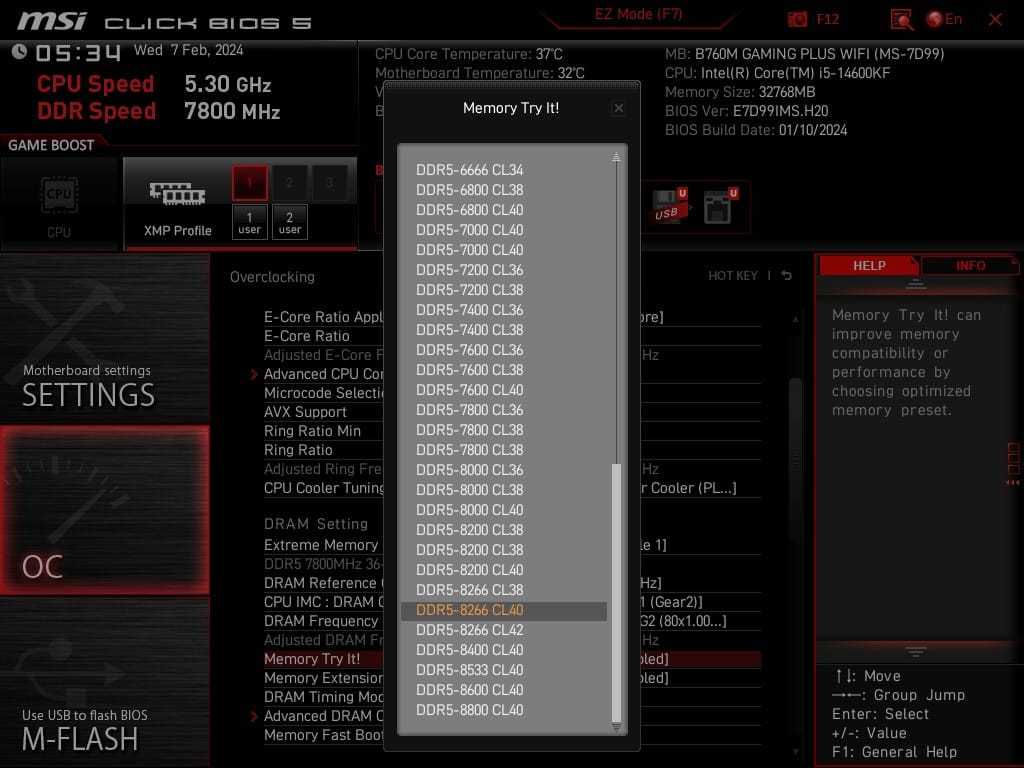

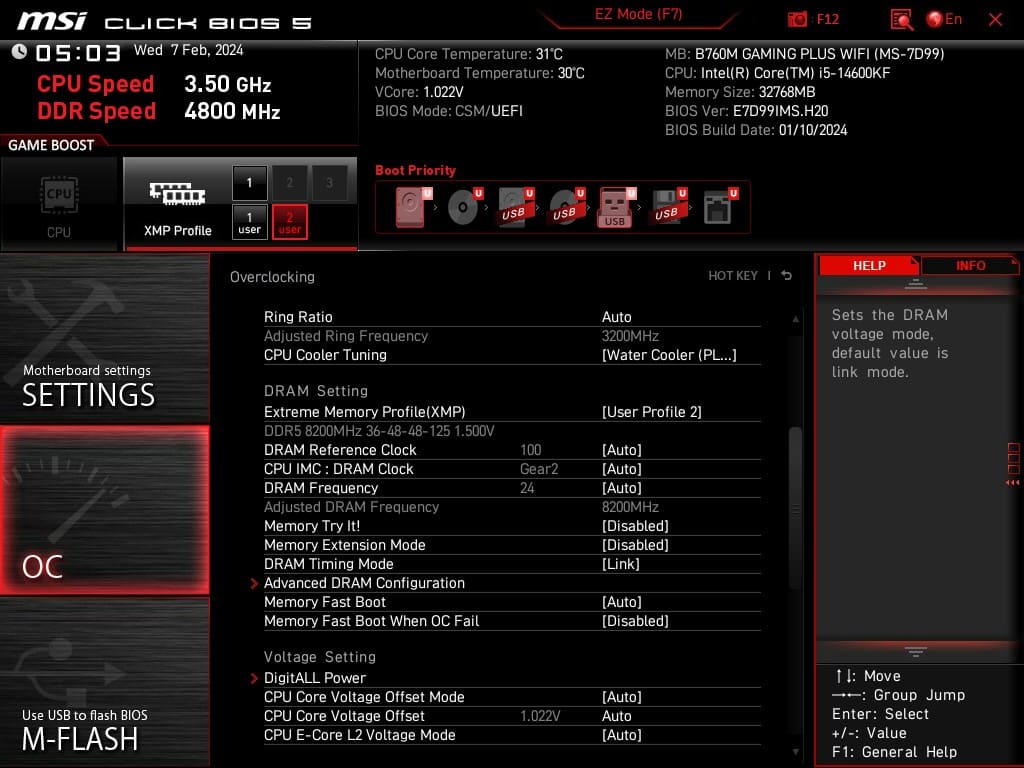

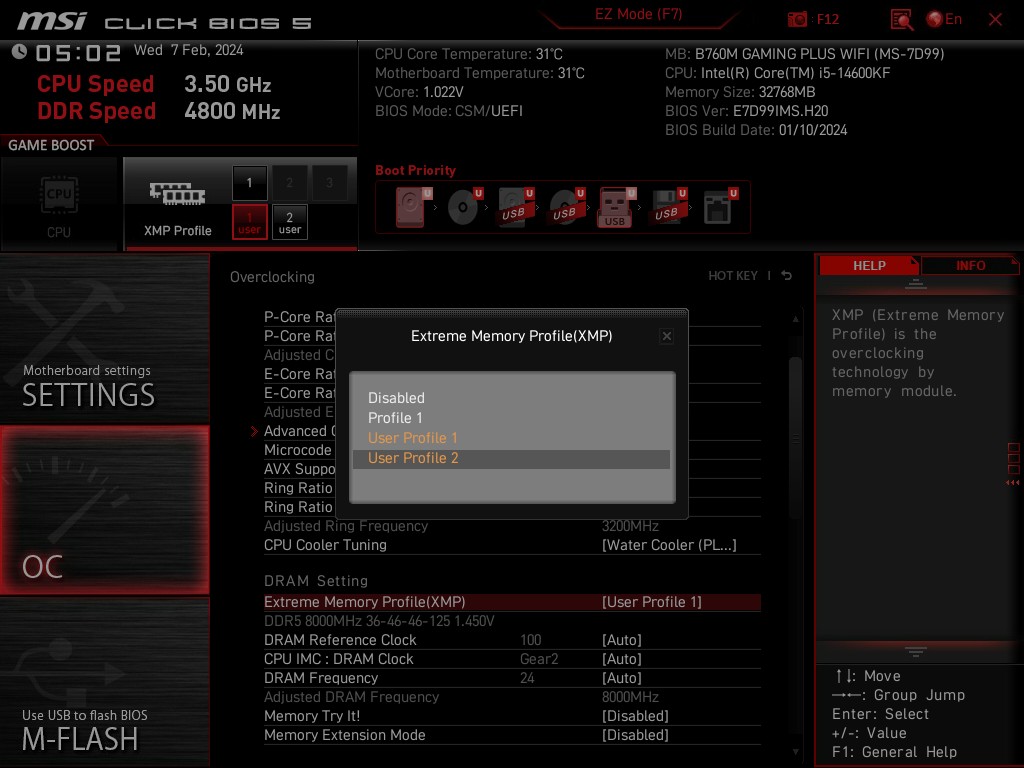

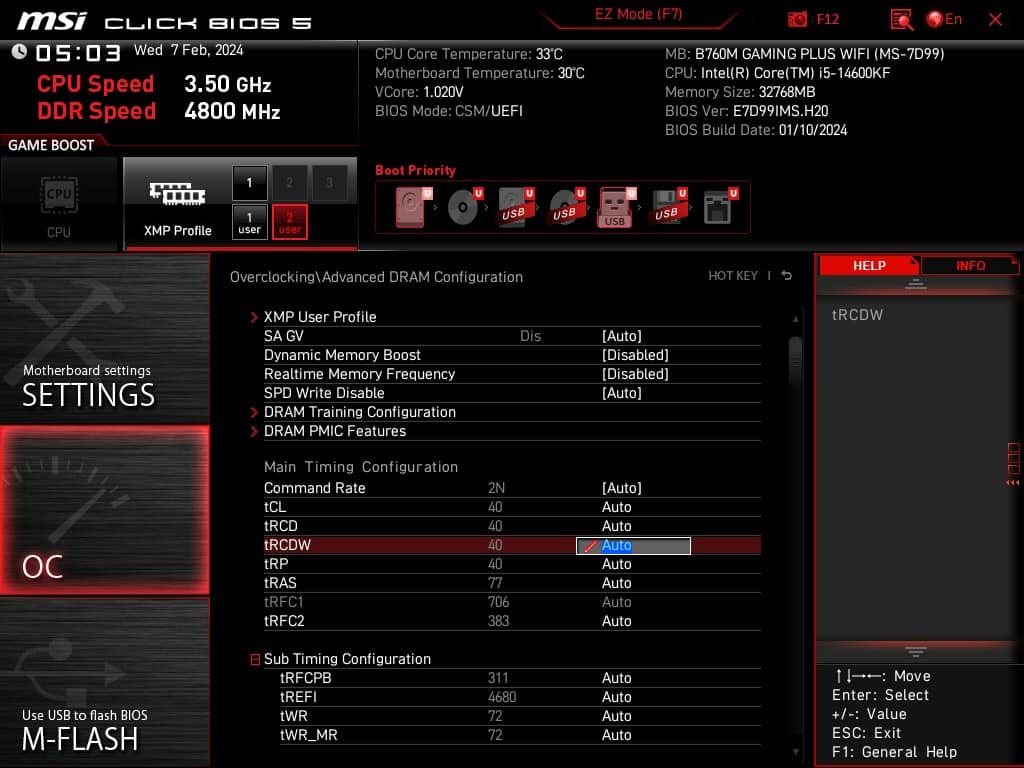

Pour la partie RAM, tout est accessible et les différents éléments portent leurs vrais noms, les XMP fonctionnent parfaitement et nous pouvons même activer les XMP utilisateur n° 4 et 5. Pour l’overclocking mémoire nous sommes parti sur 1,2 V VCCSA, 1,35V VDDQ et 1,45V VDD2 pour 8000 CL34 sur le 14600KF. Côté tension mémoire, nous sommes à VDD_mem = VDDQ_mem + 0,05V. Il s’agit de réglages non définitifs qui devront être ajustés à chaque usages.
Enfin, n’oubliez pas d’activer le XMP de votre kit mémoire ! Vous avez bien sûr l’opportunité de modifier les timings et subtimings manuellement. N’hésitez pas à demander conseils sur notre forum et discord si vous rencontrez des soucis lors du paramétrage de votre Bios.
Nous reviendrons sur la section overclocking plus loin dans cet article afin de vous montrer les paramètres que nous avons utilisé.
[nextpage title= »La configuration de tests : »]
Voici la configuration qui sera utilisée pour le test :
- Carte mère : MSI B760M Gaming Plus Wifi (7D99vH2)
- Processeur : INTEL CORE I5 14600KF
- Mémoire : 2x16gb G.skill Trident Z5 7800C36
- Carte graphique : MSI RTX 4070 gaming x slim white
- Système de refroidissement : Watercool Heatkiller IV basic + radiateur 420mm
- SSD : PNY CS900 120 gb
- Alimentation : Be Quiet ! Dark Power Pro 13 1600W
- Système d’exploitation : Windows 10 64 bits (version 21H1)
- Écran : Dell S2721QSA
[nextpage title= »Les performances CPU et RAM : »]
Notre partie CPU va se concentrer sur les performances du i5-14600KF. Il est important de souligner que cette B760M Gaming Plus Wifi ne permet pas l’overclocking CPU. Nous regarderons donc juste si les performances obtenues avec sont bonnes.
Scores de référence et fréquences effectives :
Voyons donc les résultats obtenus sous Cinebench R20 et R23 en prenant soin de noter aussi la tension (vcore), la température max lors du bench, la consommation ainsi que bien entendu, le score obtenu.

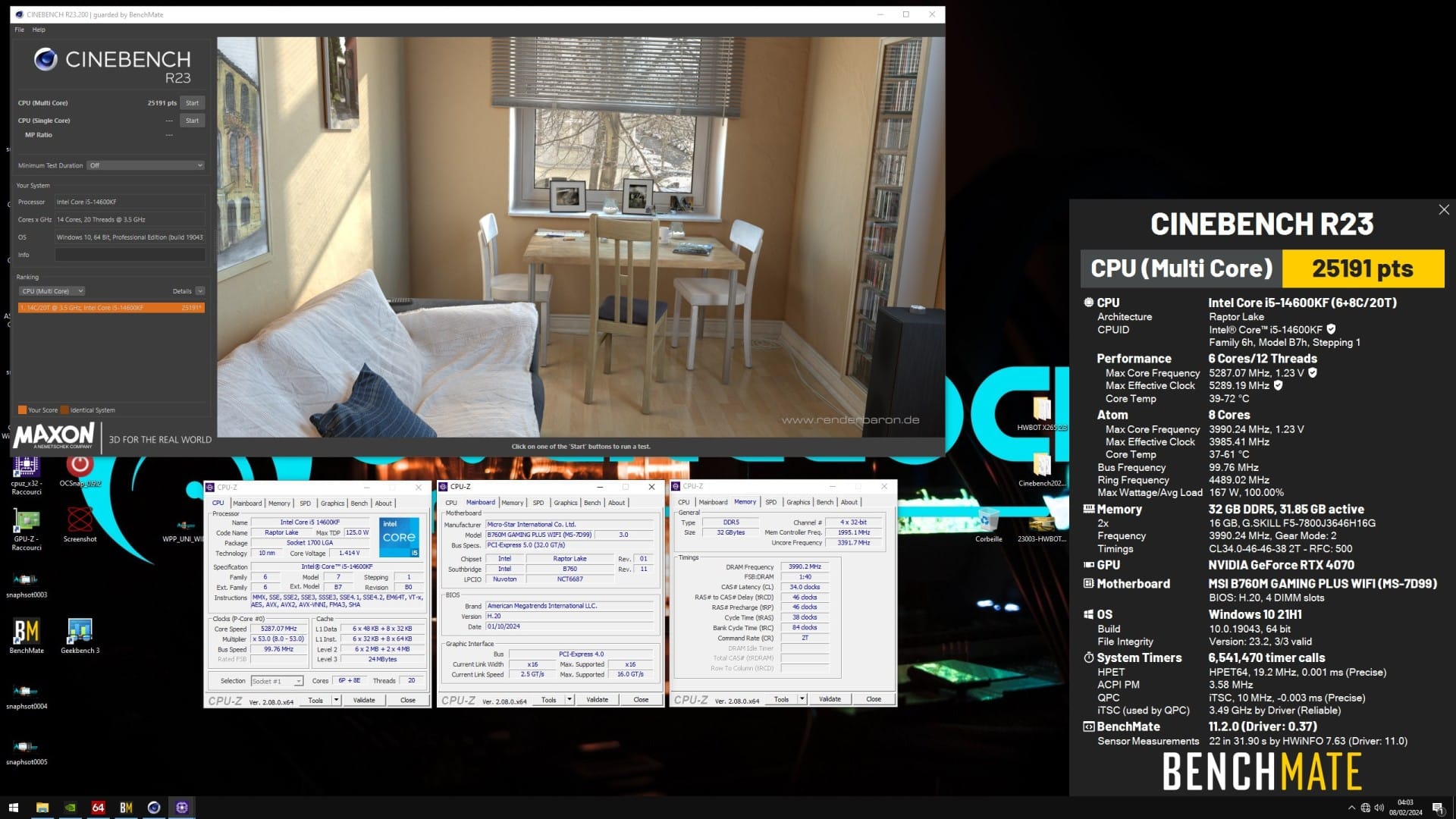

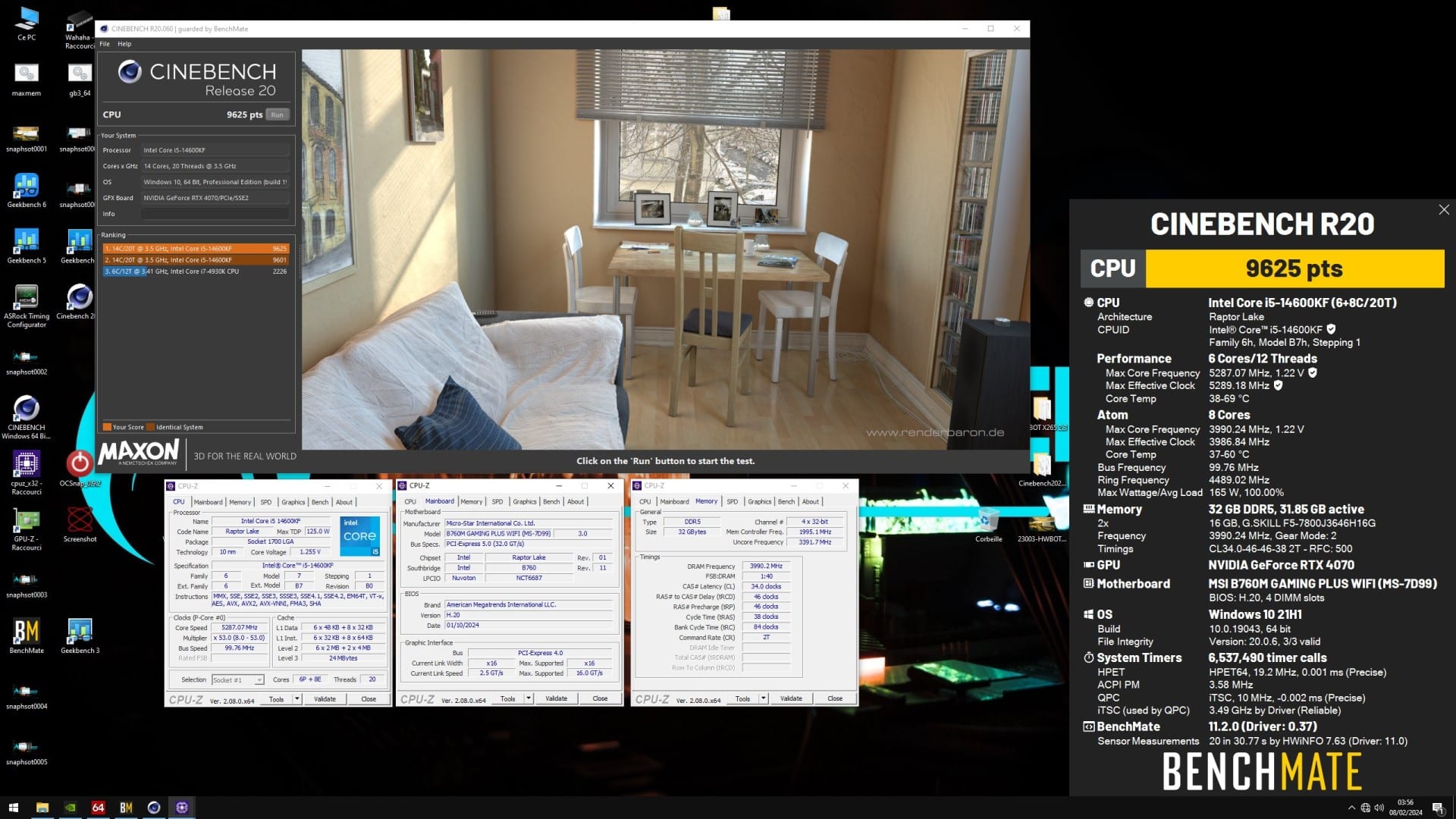

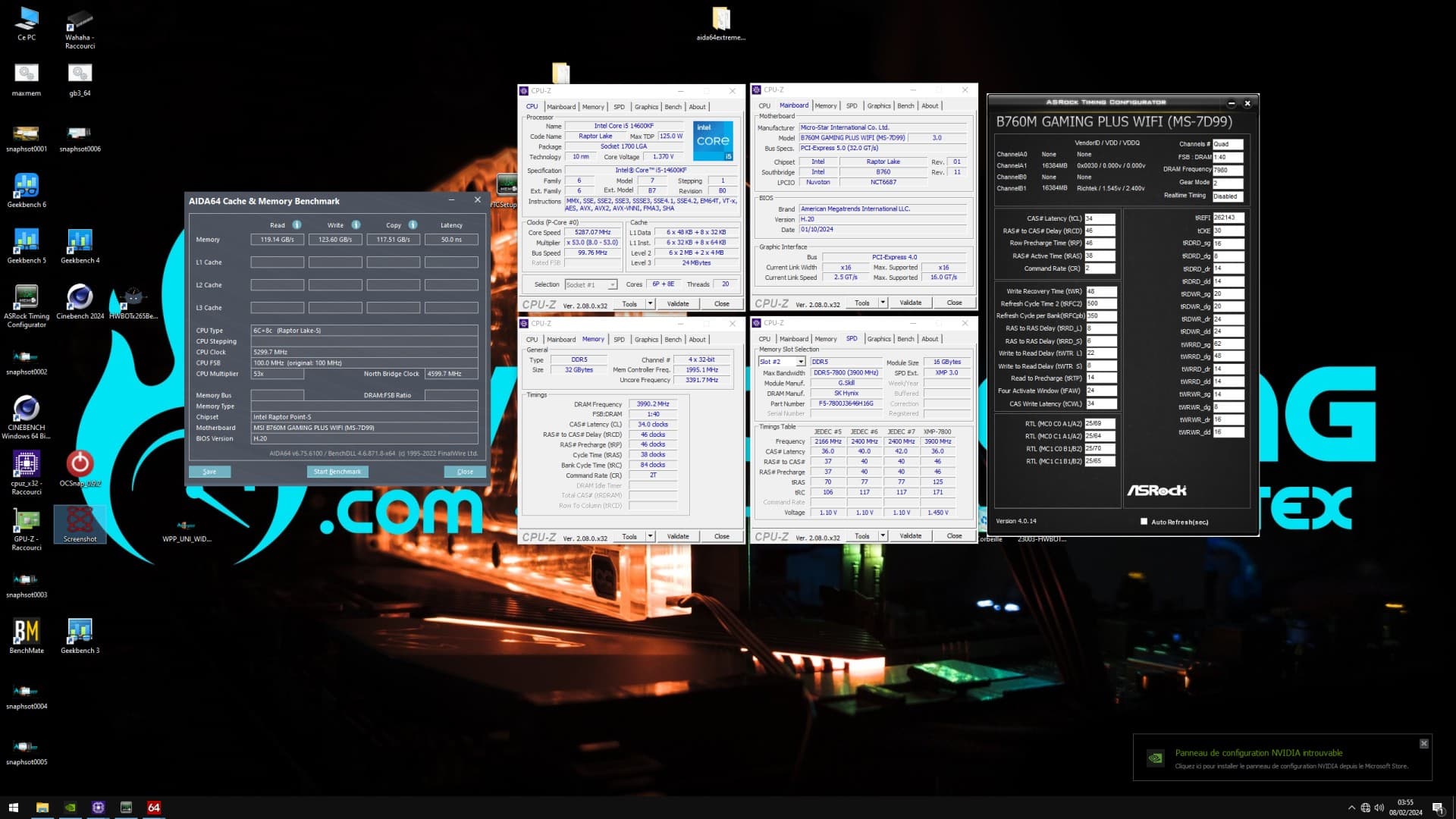

Nous profitons de ce test pour jeter un œil aux fréquences effectives, les tensions et les températures. Comme nous pouvons le voir sur la fenêtre de Benchmate, la fréquence effective est très proche de la fréquence maximale. Ici, nous sommes à 99,73 Mhz au niveau du BCLK ce qui influe sur la fréquence du processeur et de la RAM de façon négative. Il n’y a pas la possibilité d’ajuster le BCLK dans le Bios, les ratios des cœurs sont aussi verrouillés. Il ne sera donc pas possible d’augmenter les performances de ce côté là. Pour la température et la consommation, nous sommes à environ 70°C et 165W lors de ces benchmarks.
Overclocking mémoire
Nous allons maintenant parler des capacités de cette carte mère en overclocking mémoire. Ici, la B760M Gaming Plus Wifi ne se destine pas à proposer la meilleure expérience dans ce domaine. MSI annonce une compatibilité maximale à 6800 MT/s sur sa fiche technique, dans les faits nous n’avons eu aucun mal à tourner avec un XMP à 7800C36.

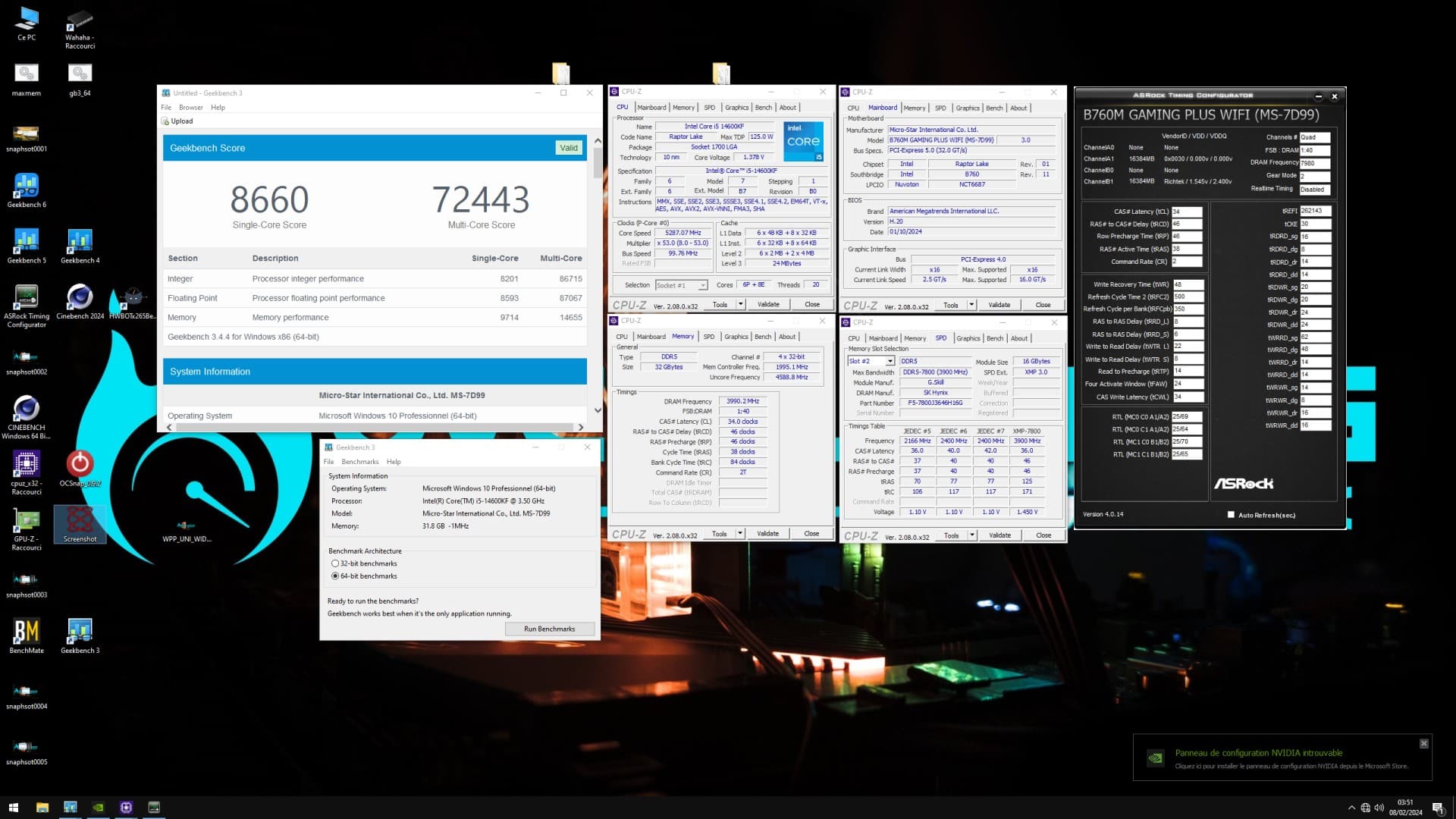

Pour ce qui est des performances max atteignables, nous sommes parvenus à atteindre 8000 Mt/s en bench pure avec un profil assez léger à 8000CL34 en étend très proche de la limite d’instabilité sur Geekbench 3.
Pour cette carte mère, nous vous conseillerons de partir sur des XMP à 7200 CL34 en 2×16 Gb ou bien 7200 CL36 en 2×24 Gb pour maximiser les performances tout en gardant une marge de stabilité. Rien ne vous empêchant d’overclocker en manuel la RAM pour aller chercher encore plus de performance. Le simple fait de passer de l’XMP 7800 CL36 à un profil relativement complet à 8000 CL34 a permis de gagner 3% de score en multi et 6,6% en score single sur Geekbench 3.
[nextpage title= »Conclusion : »]
Conclusion :
Nous arrivons à la fin de ce test, avec B760M Gaming Plus Wifi MSI propose une solution sans fioriture pour ceux qui aimeraient monter un PC gaming sur une base de CPU Intel non K. Ici nous avons tout ce qu’il nous faut avec une bonne connectivité réseau et tous les éléments nécessaires au montage d’un PC gaming. On appréciera aussi le design qui se marie parfaitement avec les cartes graphiques gaming X white de la marque.
Proposée à environ 179,99 €, cette B760M propose une solution complète pour ceux voulant un PC gamer performant à moindre coût en faisant l’impasse sur l’overclocking du processeur.
MSI B760M Gaming Plus Wifi
On a aimé :
- Le bios complet
- Le design
- Les performances
On aurait aimé :
- Un tarif plus agressif
MSI propose avec cette B760M Gaming Plus Wifi une carte mère complète et très bien finie pour monter des configurations gaming. Son design avec ses radiateurs gris clair se fondra parfaitement avec la gamme Gaming X White de la marque. Pour ce qui est des performances globales, nous sommes efficients avec une bonne compatibilité en DDR5.
[affilizz-publication id= »785u8vtb2″]
