Le PCB :

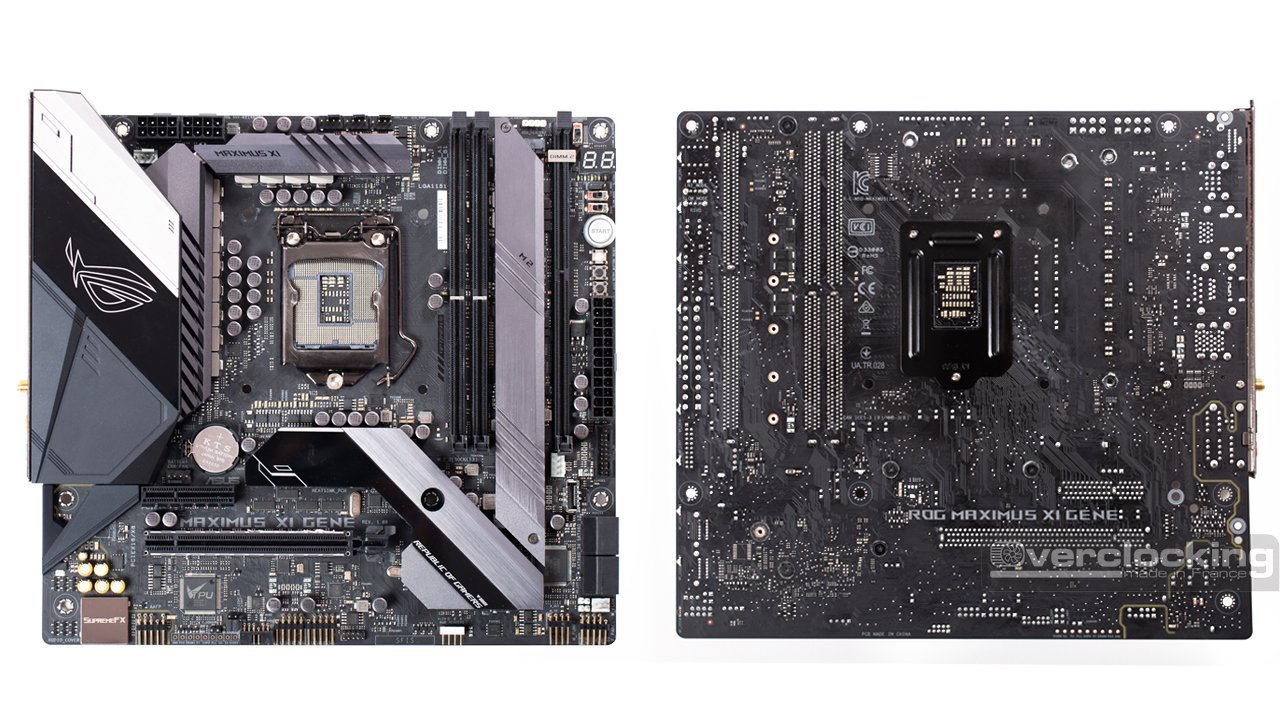

Allez hop, passons au PCB. Le format micro-ATX n’est pas de plus avantageux pour y faire rentrer tout ce qui existe aujourd’hui comme technologie. Pour rappel, en premier lieu la carte est équipée du chipset Z390 d’Intel. Il s’agit donc d’une carte de la gamme “mainstream”, surtout destinée à un public non professionnel, mais tout aussi exigeant.

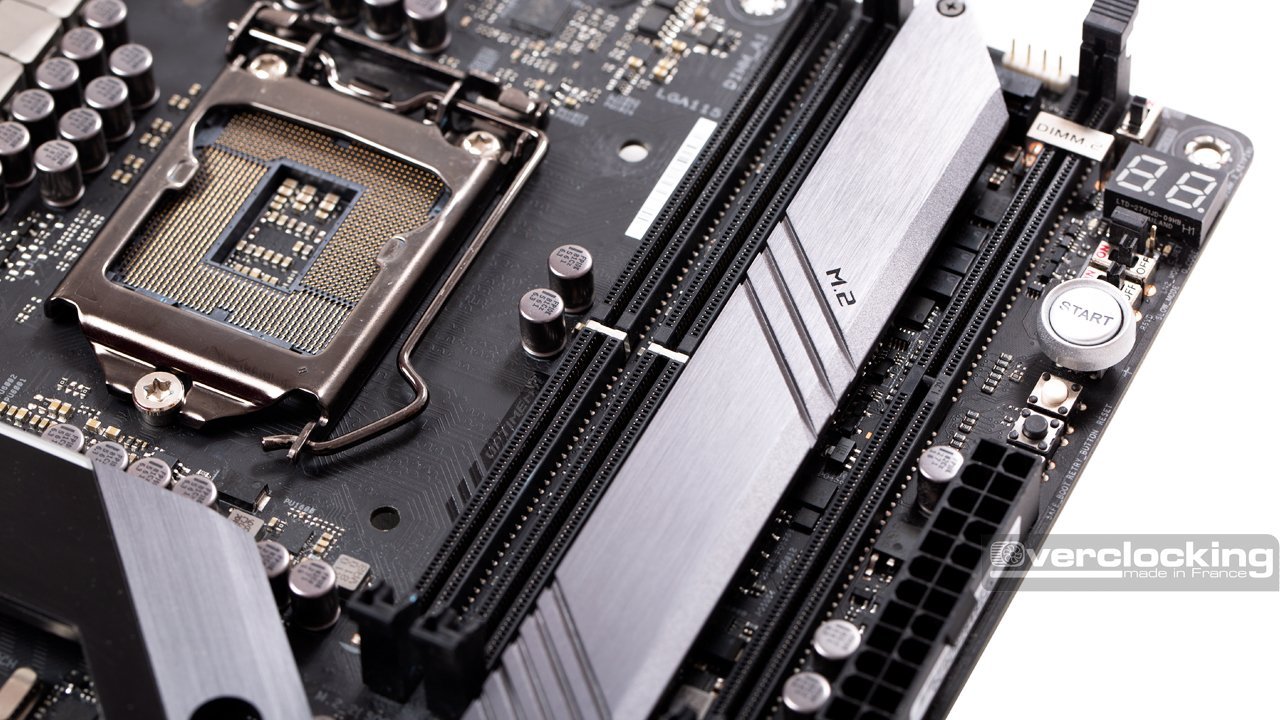

Ce qui saute tout de suite aux yeux, hormis le port PCI-e unique et les deux slot mémoires (typique des cartes de petit gabarit), c’est la présence d’un double port M.2. Oui oui, regardez bien, le petit cache en aluminium entre les slots DRAM et le port DIMM.2. Donc nous avons 4 prots M.2 !
La Maximus XI Gene est équipée de deux slots RAM bien particuliers. En effet, elle est compatible avec les kits mémoire double capacité. Cela permettra aux utilisateurs avides de mémoire d’installer sur cette Maximus XI Gene jusqu’à 64 Go (2×32 Go) de RAM. Attention à ce moment là de l’espace disponible pour le refroidissement CPU. Effectivement, les rares kits doubles capacités disponibles sont très hauts !
Étages d’alimentation :

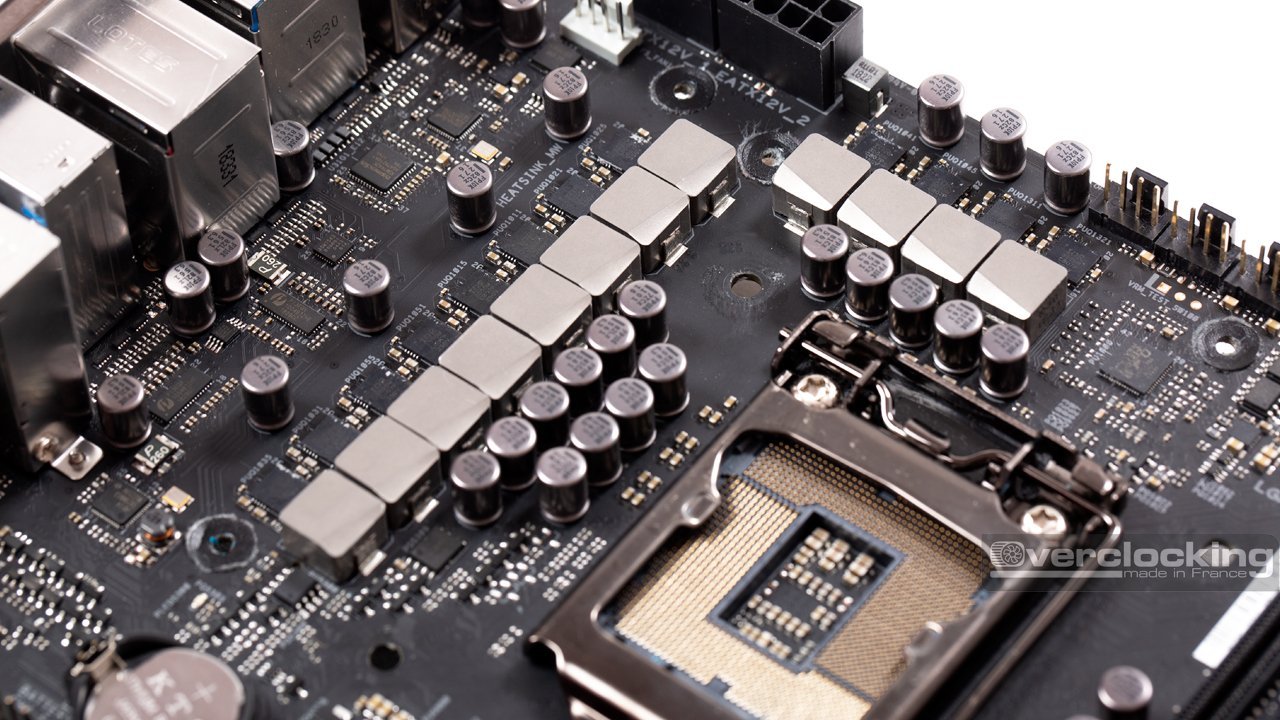

“Petit mais costaud” disait la pub ! C’est vrai que là, disposer de 10 phases d’alimentation sur une si petite carte… Les mosfets utilisés sont de marque Infineon, des IR3555 (datasheet ici). L’ensemble est contrôlé par une puce ASP1405I.
Asus utilise le même procédé pour la mémoire avec seulement 2 phases. Les IR3555 sont également utilisés tout comme le contrôleur ASP1405I.
Alimentation :
Asus n’a pas lésiné sur les connecteurs d’alimentation pour faire comme sur les grandes. On aura donc le droit à deux connecteurs 8 broches pour l’EPS 12V, ainsi que l’habituel 24 broches.
Connectique interne :
La liste des connecteurs internes est plutôt longue. Il y a donc :
- 2 x connecteurs USB 3.1 Gen2
- 1 x connecteurs USB 3.1 Gen1
- 2 x connecteurs USB 2.0
- 1 x connecteur FAN 4-pin CPU
- 1 x connecteur FAN 4-pin pour pompe watercooling
- 5 x connecteurs FAN 4-pin
- 1 x sonde thermique
- 1 x connecteur module TPM
- 1 x connecteur audio Front panel
- 1 x jumper Clear CMOS
- 1 x connecteur Aura RGB
Pour la partie connexion vers les supports de stockage, il faudra compter sur :
- 1 x connecteur DIMM.2 pour carte d’extension ROG (2 ports M.2)
- 4 x connecteurs SATA 6 Gb/s
- 2 x connecteurs M.2
La carte d’extension ROG DIMM.2 était déjà visible sur la APEX, mais c’est un bon moyen technique sur cette Gene pour recevoir 2 ports M.2 supplémentaires. Sur un port spécifique DIMM.2, il est possible de connecter deux SSD au format M.2 (du 2242 au 22110), tout cela en PCIe x4. Ces SSD seront bien au frais avec leur radiateur en aluminium.
Mais Asus a rajouté deux connecteurs M.2 supplémentaires, avec la compatibilité du 2242 au 2280, toujours en PCIe x4.
