Test : 16 GB Thermaltake Toughram 4400 MHz CL19

Comment identifier son kit mémoire ?

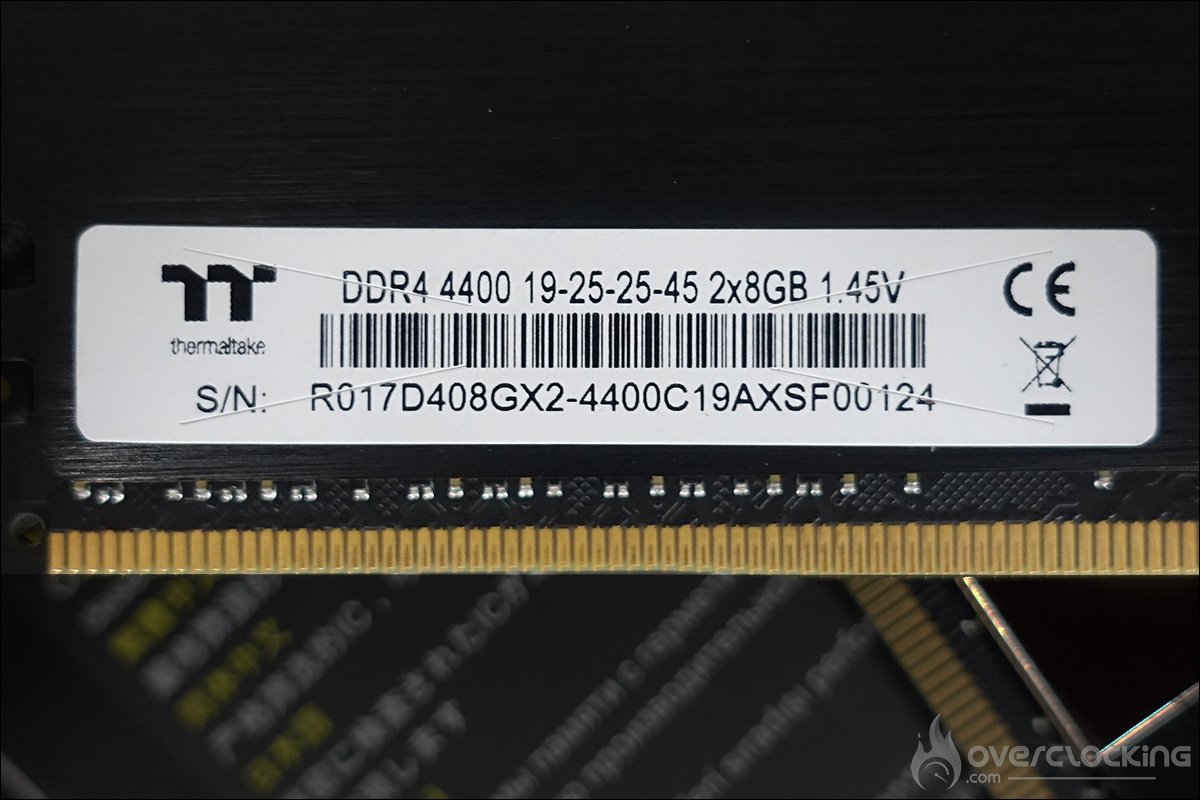

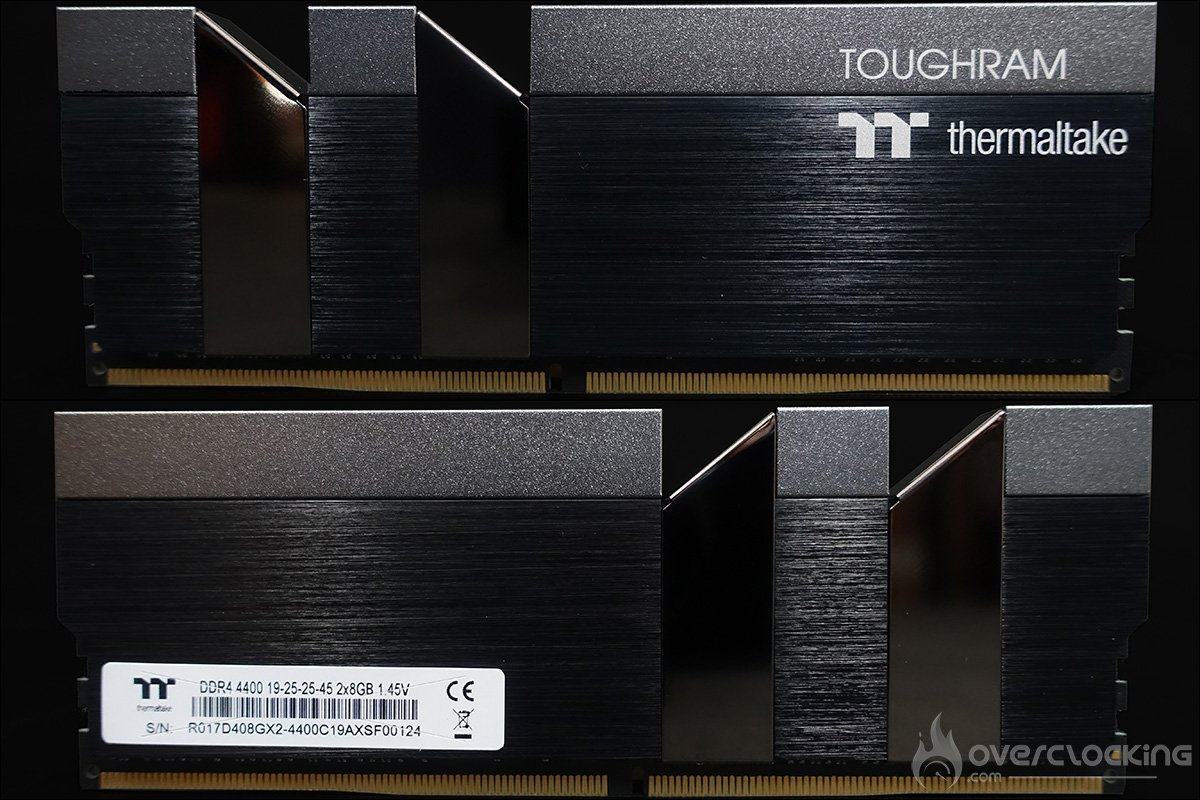

On retrouve sur les deux faces du dissipateur le logo « Thermaltake » ainsi que le nom de la série « Toughram », et sur l’une des deux, une étiquette reprenant les caractéristiques techniques de notre exemplaire. C’est cela que nous allons regarder en détails.

Les caractéristiques de base :

Vous allez me dire que c’est assez facile puisqu’il suffit de regarder les références annoncées par le constructeur. Oui, mais ce n’est pas suffisant, surtout si vous comptez l’overclocker ! Par exemple, dans le cas de notre exemplaire du jour, voila les informations que nous connaissons déjà :

• La marque : Thermaltake
• Le modèle : Toughram
• La capacité : 2 x 8 GB
• La fréquence : 4400 MHz
• Les timings : 19-25-25-45
• La tension : 1.45 volt

Afin de se faire une idée du potentiel d’overclocking de votre kit, ces informations sont insuffisantes et il va falloir allez plus loin. En effet, il est aussi très important de connaître la révision du PCB ainsi que le modèle des puces qui équipe votre kit mémoire. En fonction de ces informations, les performances du kit en overclocking seront bien différentes.

Pour trouver ces renseignements, il existe deux manières distinctes. La première consiste à démonter les radiateurs de votre kit afin de visualiser le PCB. Vous pourrez ainsi voir le PCB et la référence des puces. La seconde solution est d’utiliser le logiciel Taiphoon Burner (lien pour le télécharger).

Logiciel Taiphoon Burner :

Voici d’ailleurs ce que nous indique ledit logiciel. On a aussi ouvert CPU-z ainsi que MemTweakIt afin de comparer les informations. CPU-z nous confirme les timings et la fréquence de notre kit mémoire, à condition d’avoir activé le XMP au sein du bios. Si vous avez des doutes sur la façon d’activer le XMP au sein du bios, passez à la page suivante ou jetez un œil à notre article sur Vonguru.

Thaiphoon Burner nous apprend qu’il s’agit de puces DJR de la marque Hynix et que les puces sont regroupées sur une seule face et qu’il s’agirait d’un PCB A1. Pour info, il existe des puces de différentes marques (Samsung, Micron, …) et avec des révisions également différentes (B-die, D-die, E-die…)

Le PCB de notre kit mémoire :

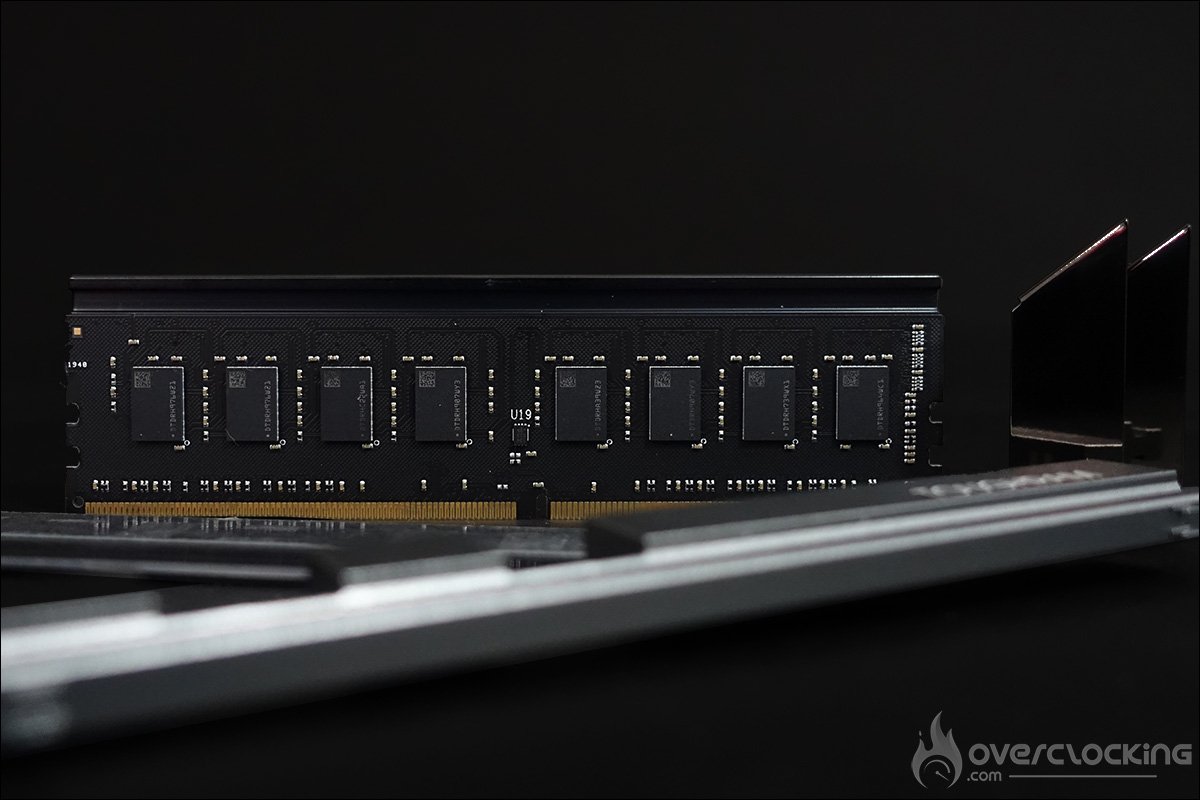

Nous allons démonter les dissipateurs afin de pouvoir observer le PCB ainsi qu’identifier les puces. Attention, il s’agit de prendre ses précautions afin de ne pas détacher accidentellement des puces du PCB ! La meilleure technique consiste a chauffer le radiateur avec un sèche cheveux avant de faire délicatement levier. Afin de réaliser cette opération, il est nécessaire d’ôter les deux vis avant d’entreprendre de décoller les radiateurs.

À l’heure actuelle, pour les kits DDR4, on peut retrouver trois PCB différents qui se distinguent par l’emplacement des puces mémoires. On retrouve des versions « A0 », « A1 » et « A2 ». Voici une photo proposée par LuckyNoob qui permet de visualiser facilement les différences.

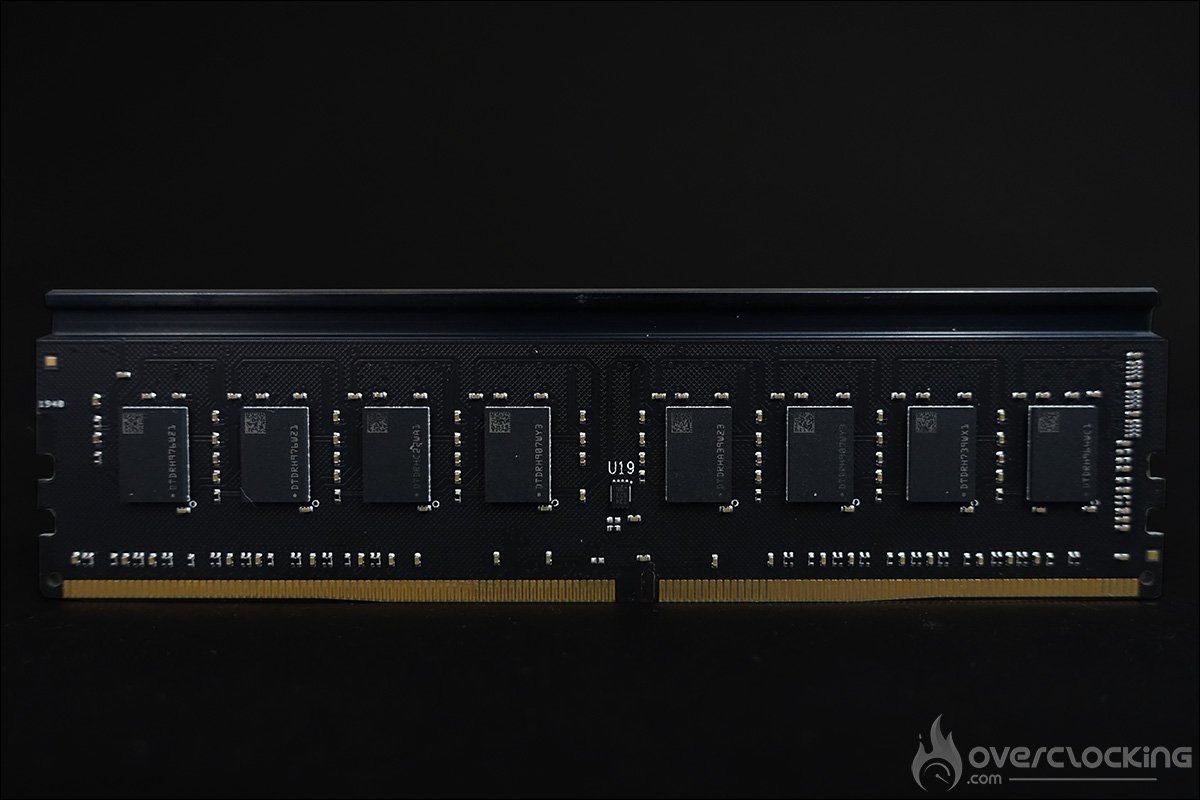

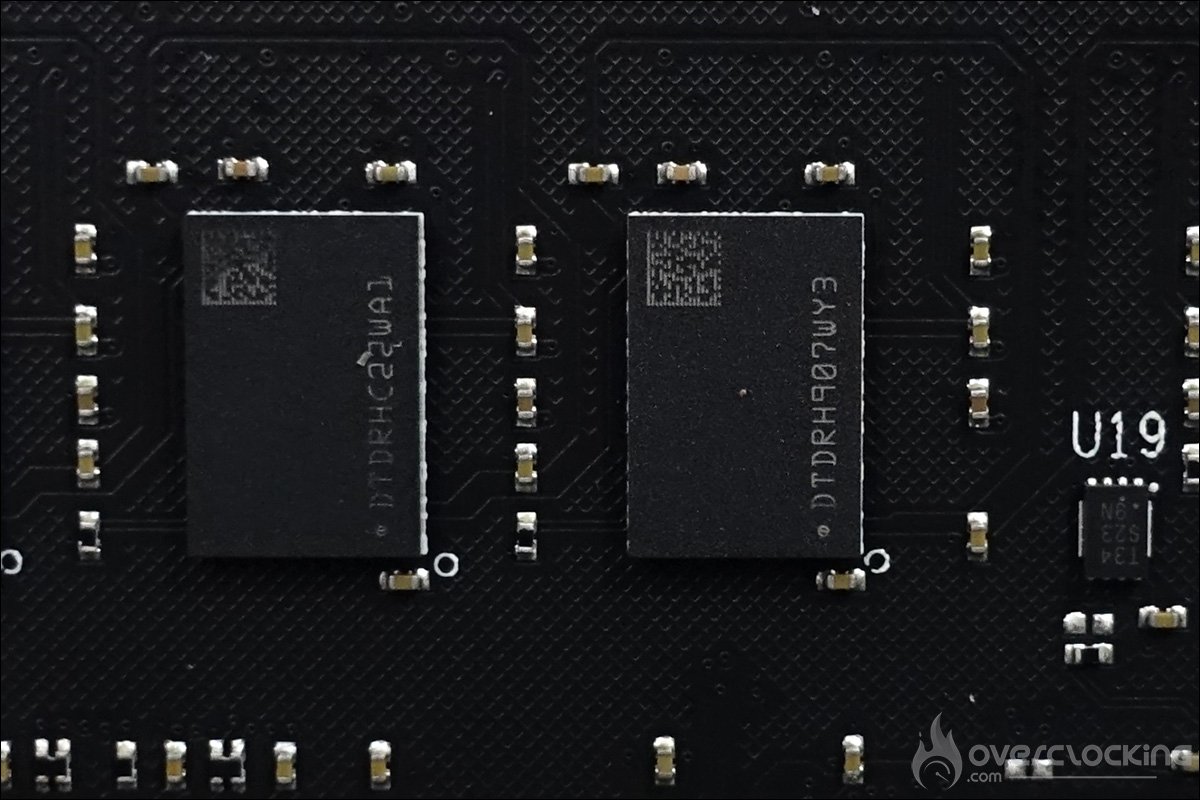

Quoi ? Je dois bien avouer que la découverte du PCB m’a refroidi d’un coup. Moi qui était certain de tomber sur un PCB A2, nous voilà avec un PCB A0. Après quelques recherches, seuls les kits disposant du rétroéclairage RGB disposent d’un PCB A2, beaucoup plus propice à l’overclocking. Notre kit bénéficie donc d’un PCB A0 avec des puces DJR. Il s’agit de puces moins répandues que les habituelles B-die mais dont les capacités de monter en fréquence font de lui un kit assez recherché. Elles sont au nombre de huit et sur une seule face du PCB.
