L’Asus ROG Zenith II Extreme en détails

0

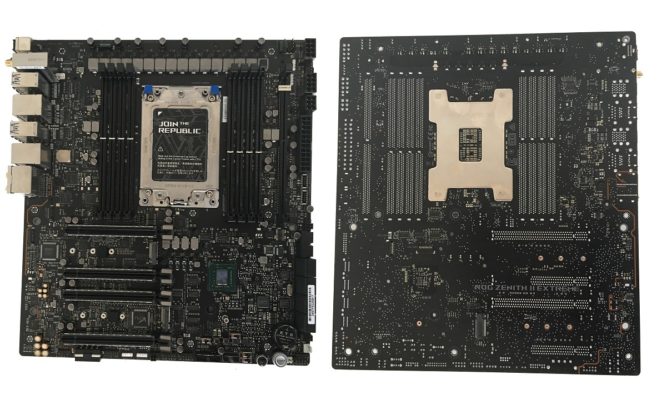

Le PCB

ROG Zenith II Extreme

La carte dispose de 16 phases Digi+ CPU +4 surmontées d’un dissipateur semi passif puisque 2 ventilateur s’activent seulement si les VRM atteignent les 60°C. Concernant la RAM, cette Zenith II peut accueillir au maximum 8 barrettes mémoires DDR4. On remarquera également que ses slots DIMM sont renforcés au milieu. Asus annonce aussi un support des kits mémoires en quad channel jusqu’à 4733 MHz OC+ pour une capacité maximale de 256 GB sur les 8 channels.

L’alimentation 24 broches est accompagnée des points de mesure. Asus propose deux connecteur d’alimentation CPU renforcés à 8 broches ainsi qu’un connecteur d’alimentation supplémentaire à 6 broches.

Connectique interne :

  • 1 x port USB 2.0 supportant 2 port(s) USB 2.0 supplémentaires
  • 3 x port M2 type 2242/2260/2280
  • 6 x connecteur SATA 6Gb/s
  • 1 x Aura Addressable Strip Header(s)
  • 1 x connecteur pour le ventilateur du CPU
  • 1 x U.2 port
  • 2 x connecteur pour le ventilateur du châssis
  • 1 x connecteur CPU OPT Fan
  • 2 x Aura RGB Strip Headers
  • 1 x connecteur d’alimentation EATX 24 broches
  • 1 x connecteur audio Front panel (AAFP)
  • 1 x connecteur System Panel (Q-Connector)
  • 2 x connecteur EATX à 8 broches 8 V
  • 1 x connecteur EZ Plug (connecteur d’alimentation Molex 4 broches)
  • 1 x connecteur H_AMP fan
  • 1 x connecteur W_PUMP+
  • 1 x 5-pin EXT_FAN(branchement de la carte d’extension Fan)
  • 1 x connecteur U.2
  • 1 x connecteur System panel
  • 1 x connecteur W_IN
  • 1 x connecteur W_OUT
  • 1 x connecteur W_FLOW
  • 2 x connecteur T_Sensor
  • 1 x 9 pin Monoblock sensor
ROG Zenith II Extreme

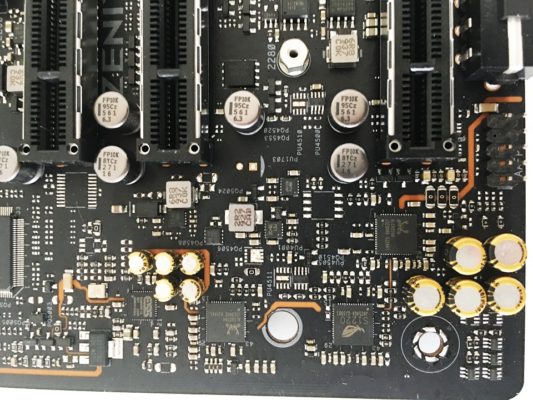

Du côté de l’audio, Asus fait dans le bon, mais classique, avec la SupremeFX S1220. Comme toujours la partie audio est séparée du PCB pour éviter un maximum les perturbations électromagnétiques. Pour les plus techniques d’entre vous, le DAC est un ESS 9018Q2C, un DAC milieu de gamme.
