LE PCB
ÉTAGES D’ALIMENTATION : Digital Power PWM
MSI utilise pour sa carte Z97 MPower une puce de régulation nommée PWM DigitALL. Elle travaille donc sur un signal numérique, garantissant ainsi une grande précision des tensions délivrées, tout en en réduisant la consommation.
Encore une fois MSI utilise ses célèbres composants Military Class 4. Qu’est ce donc ?
– Condensateurs Dark Cap avec noyau en aluminium : faible résistance-série equivalente (ESR) et durée de vie supérieure à 10 ans.

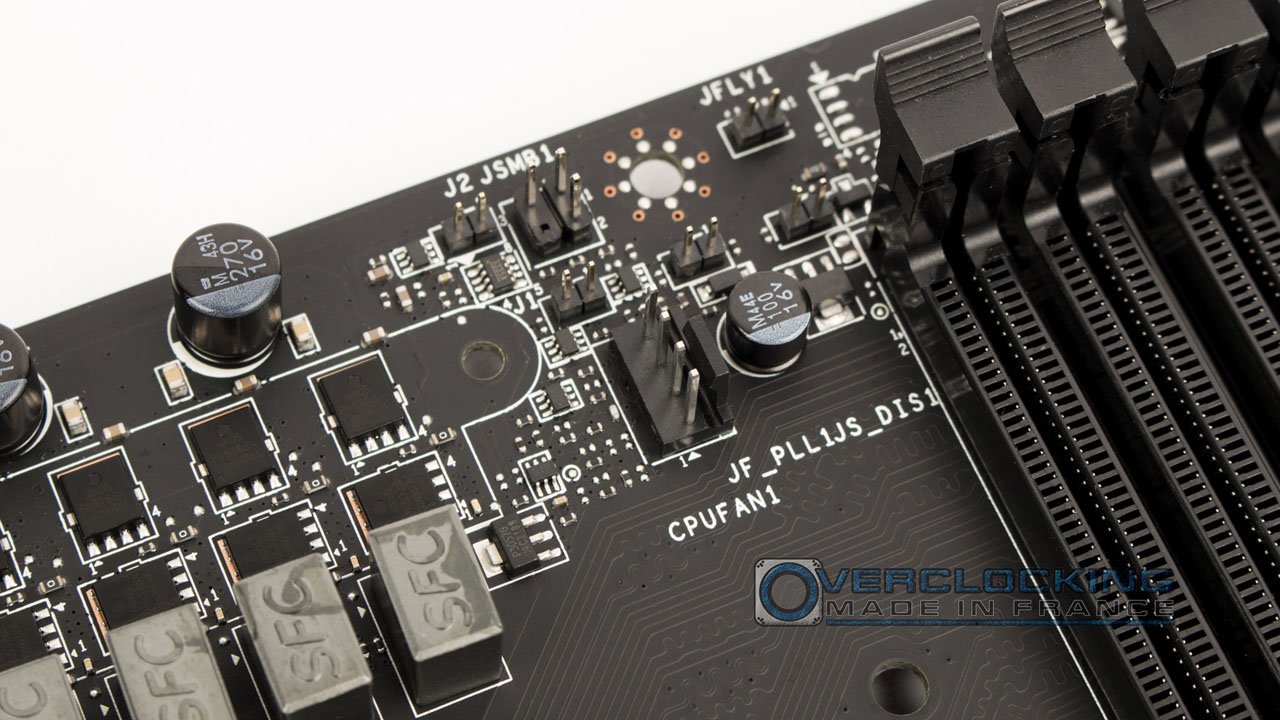

– Les bobines utilisées sont des SFC (Super Ferrite Chokes) : efficacité énergétique améliorée de 20%, résistance à la charge électrique 30% supérieure et une température d’utilisation réduite de 35°C.
– Condensateurs HI-C Cap : moins volumineux, donc plus d’espace autour du socket pour le refroidissement, meilleur efficacité énergétique.

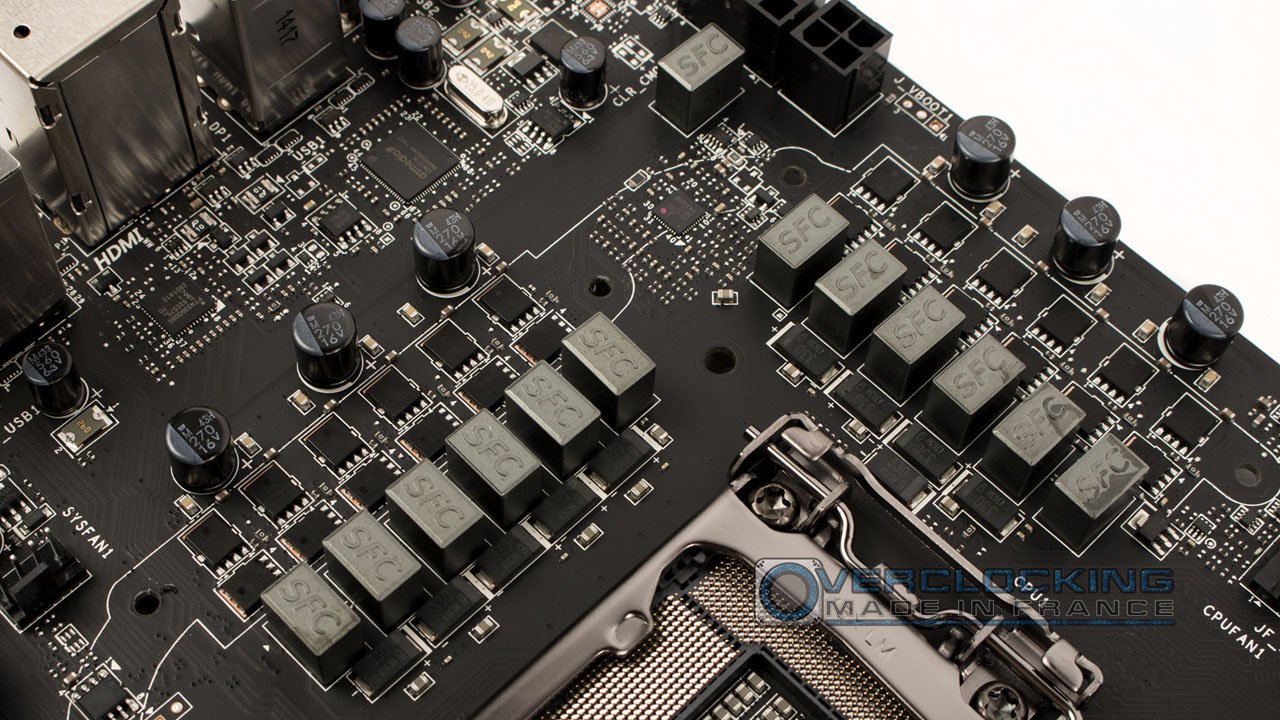

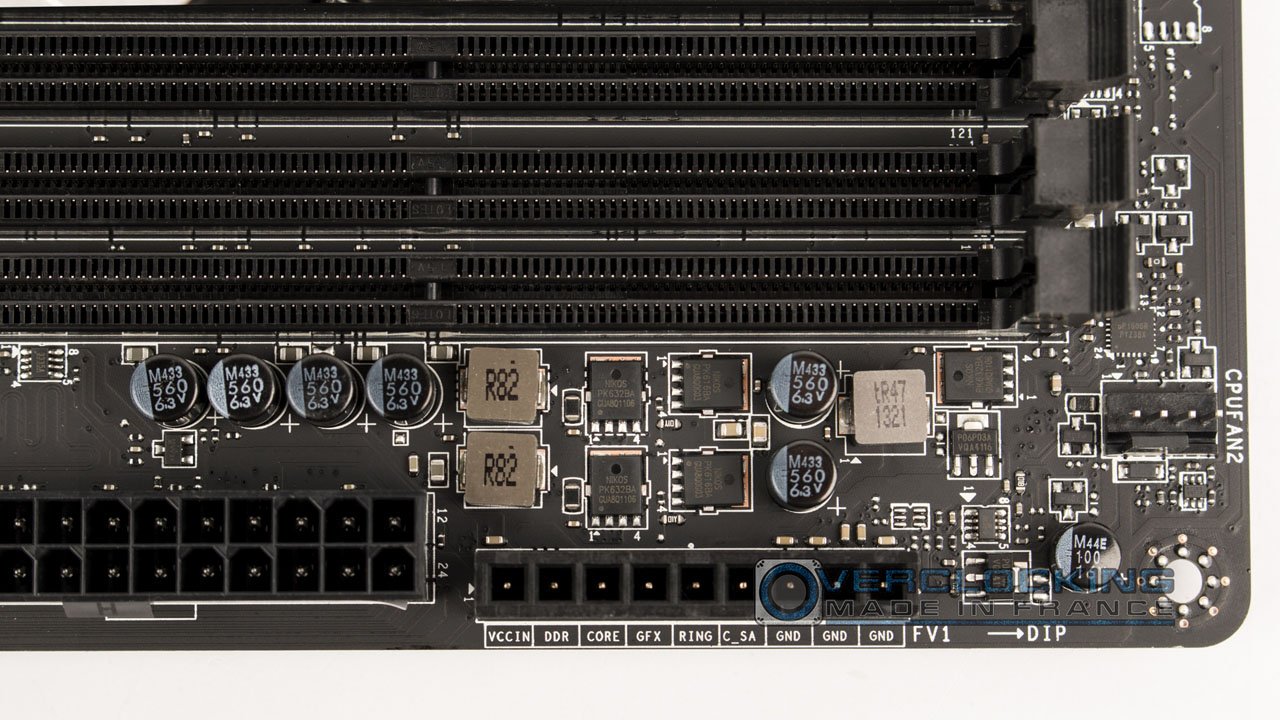

MSI a vu large pour les étages d’alimentation, on a donc le droit à 12 étages pour le processeur, et deux pour la mémoire. Nous ne serons pas en manque, même avec de grosses charges !
ALIMENTATION

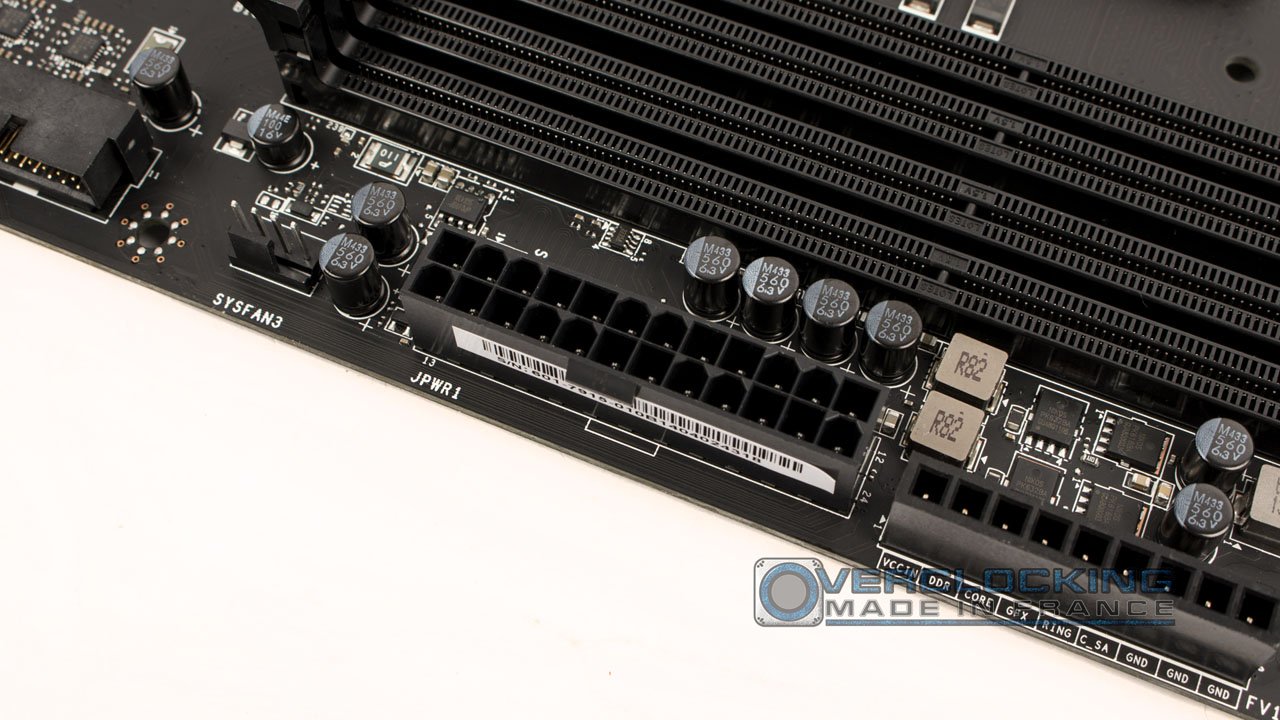

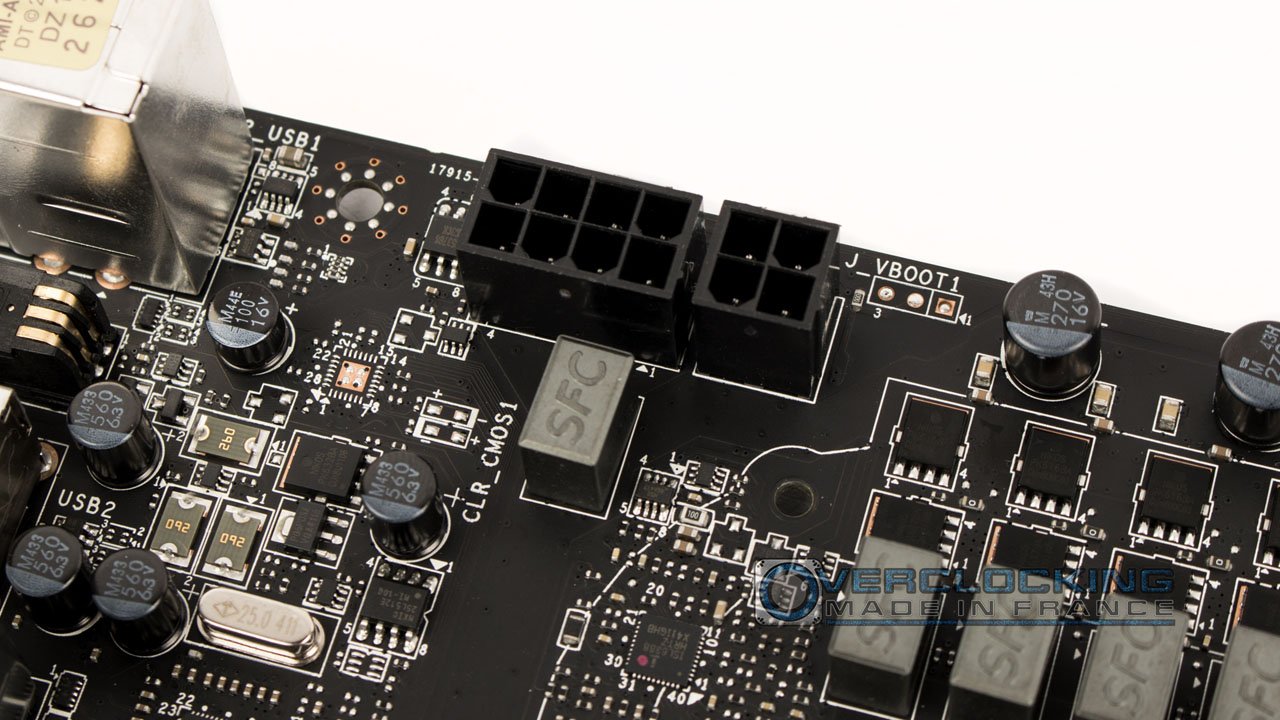

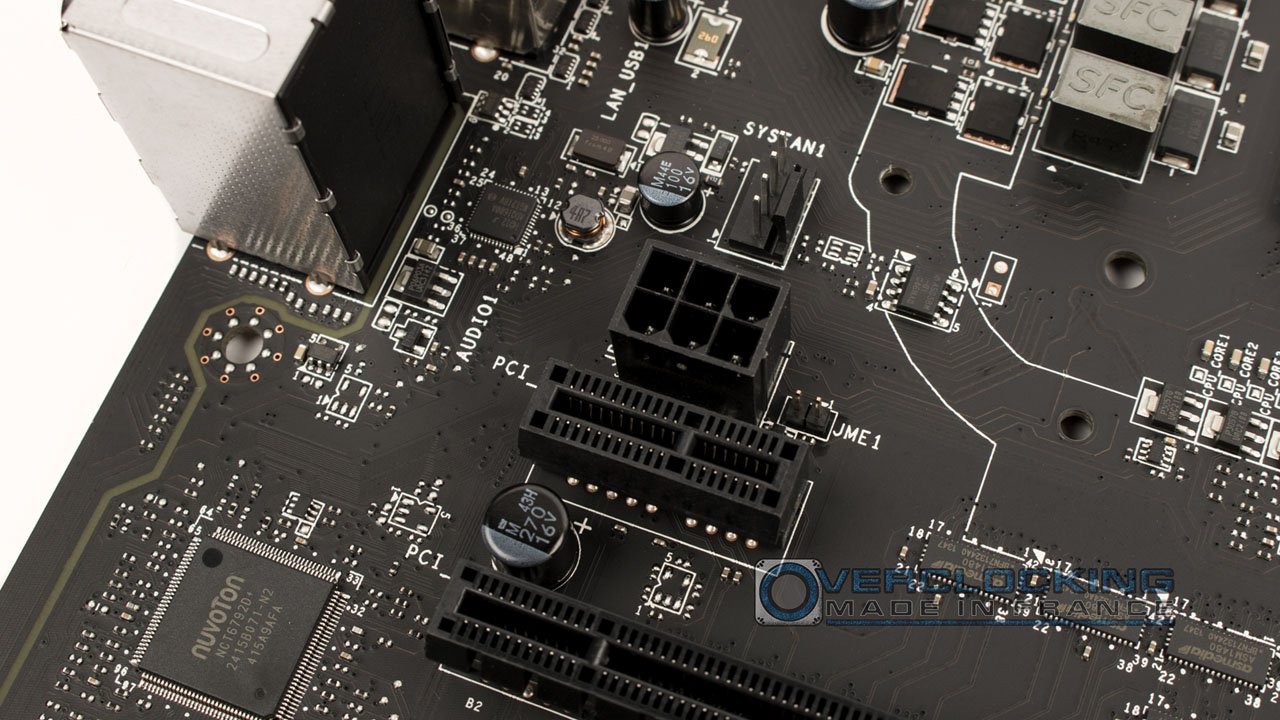

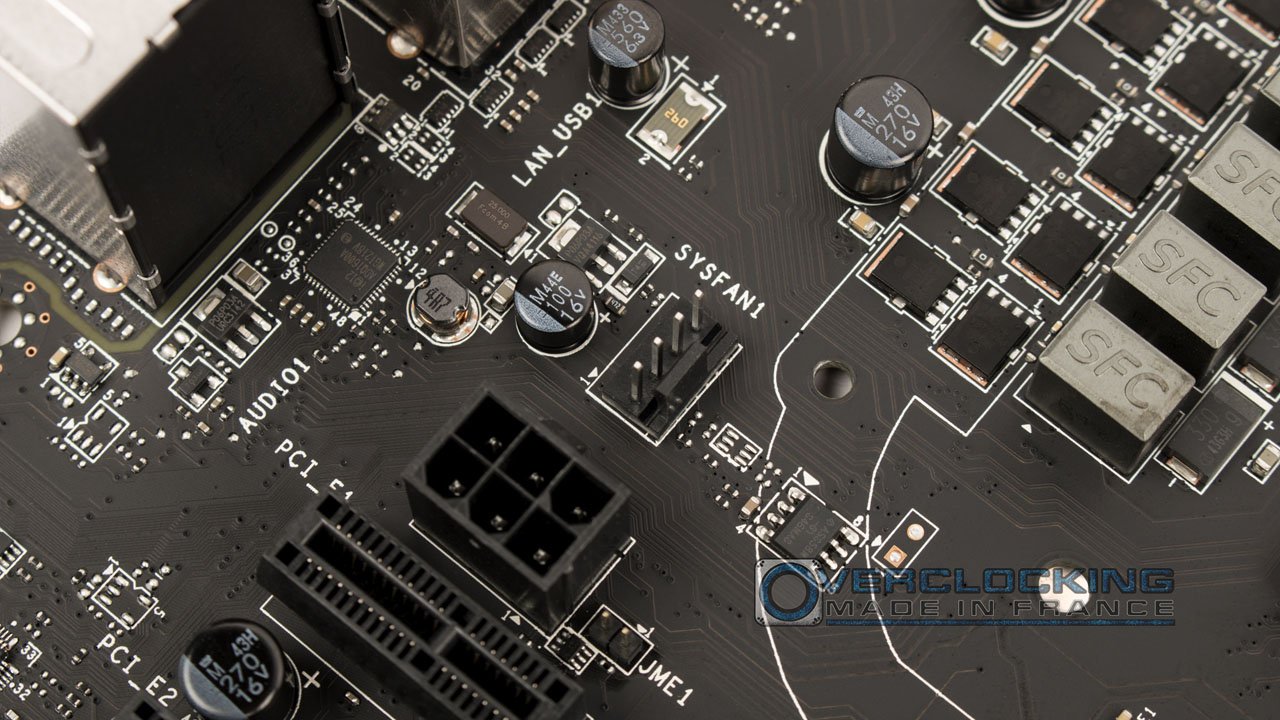

Cela en devient habituel sur ce genre de carte mère, MSI nous offre une alimentation au travers d’un connecteur 24 broches pour la carte mère, d’un 8 et 4 broches pour le processeur, et surtout d’un 6 broches pour fournir ce qui manquera aux très gourmandes cartes graphiques.
CONNECTIQUE

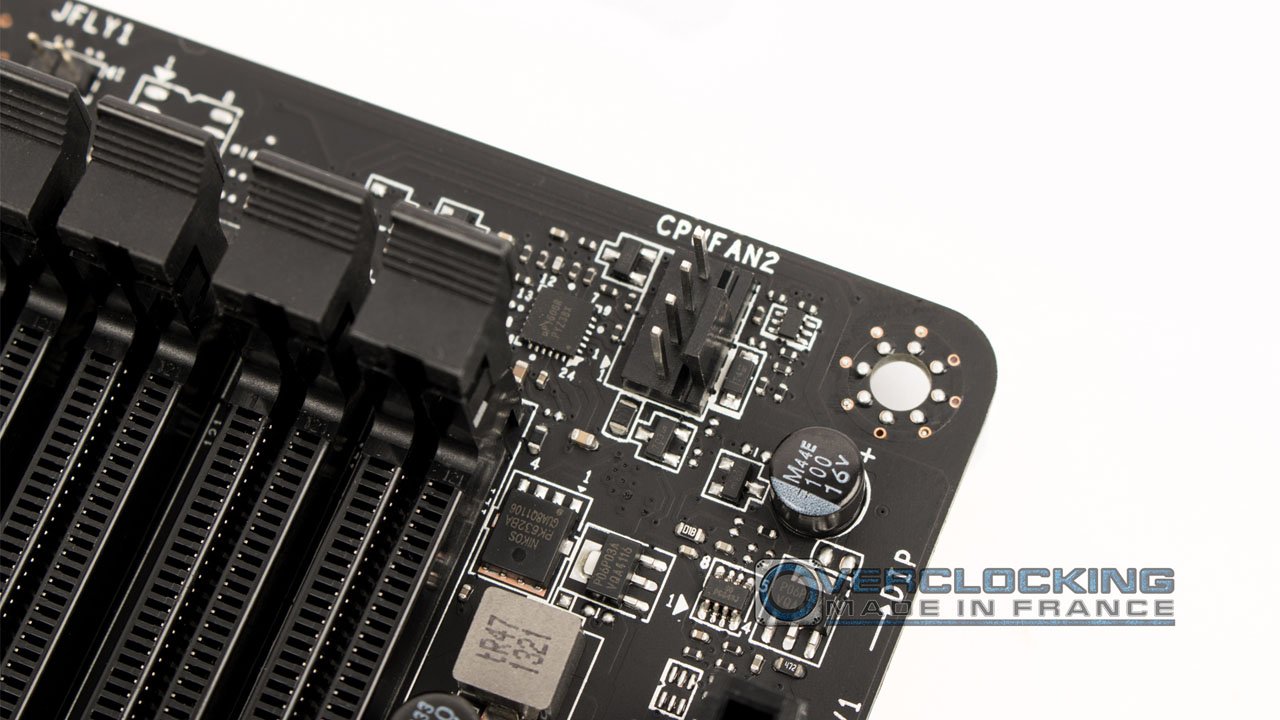

Commençons par les connecteurs 4 broches pour la ventilation. Nous en avons compté 5, ce qui pourrait est plutôt léger. Si vous équipez votre processeur d’un radiateur demandant 2 ventilateurs, que vous vouliez ajouter 2 ventilateurs en façade, un sur le panneau arrière, vous n’avez plus de connecteur pour le reste. Dommage, mais pas non plus catastrophique.
Rappelons ensuite que la Z97 MPower est une carte pour overclockeurs et power users, la connectique doit donc être à la hauteur. C’est chose faite avec cette belle MPower, elle est parfaitement pensée, et nous y retrouvons tout le nécessaire :
– 1 x connecteur d’alimentation ATX à 24 broches
– 1 x connecteur d’alimentation ATX 12V à 8 broches
– 1 x connecteur d’alimentation ATX 12V à 4 broches
– 1 x connecteur d’alimentation ATX 12V à 6 broches
– 8 x connecteurs SATA 6 Gb/s
– 2 x connecteurs USB 2.0 (support de 4 ports USB 2.0 supplémentaires)
– 1 x connecteur USB 3.0 (support de 2 ports USB 3.0 supplémentaires)
– 1 x jumper Clear CMOS
– 1 x connecteur audio panneau avant
– 2 x connecteurs panneau système
– 1 x connecteur module TPM
– 1 x connecteur Chassis Intrusion

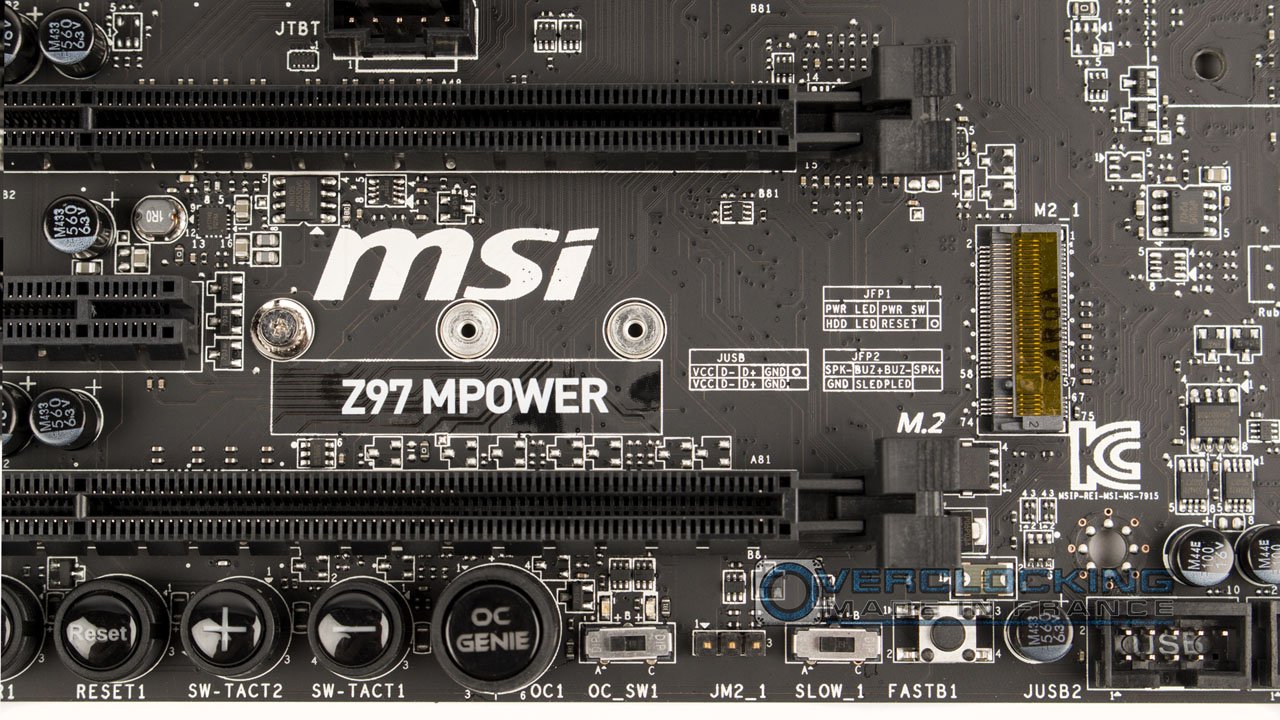

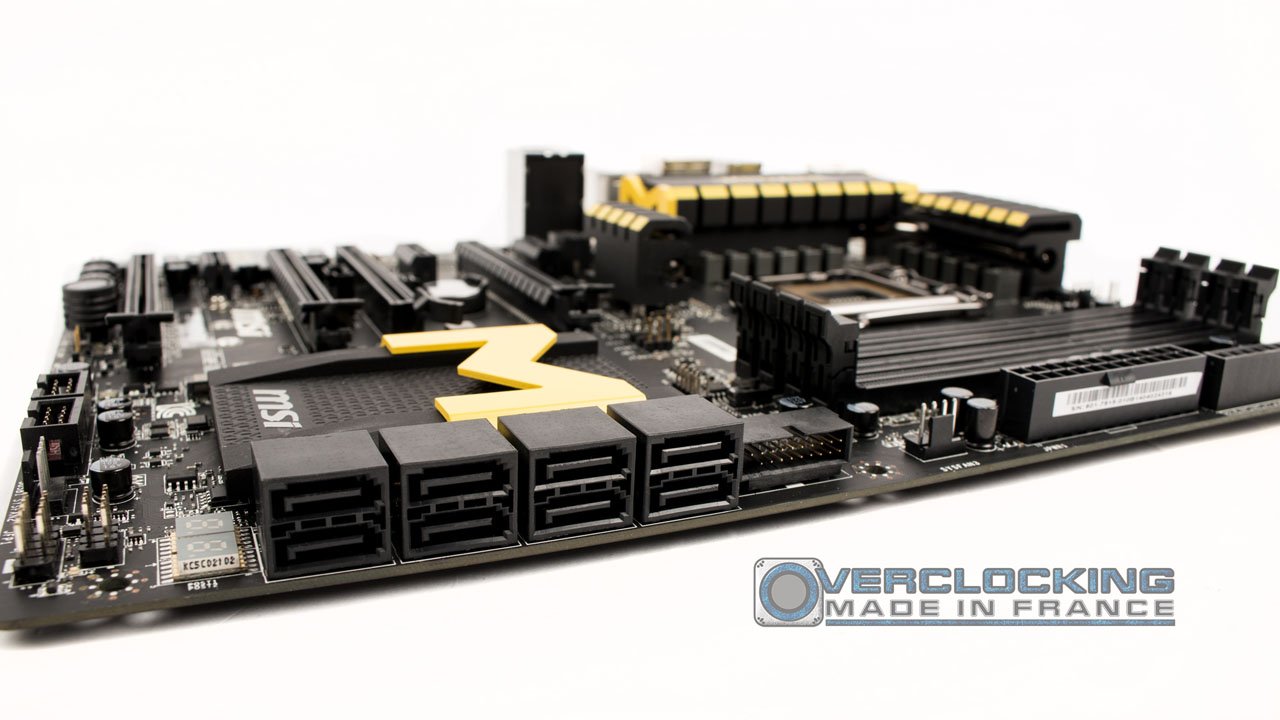

La connectique pour les supports de stockage sont bien présent et en nombre. Le SATA III 6 Gb/s est là, tout comme le M.2 au format 2042, 2060 et 2080. Mais toujours pas de SATA-Express. Un jour peut être ?
