La X99S Gaming 9 AC porte bien son nom, car elle est construite autour d’équipements dédiés au Gaming.

Composants Military Class 4

Malgré son orientation Gaming, MSI n’en n’oublie pas son savoir faire acquis avec sa gamme de carte mère overclocking, et propose sur cette carte mère des composants de qualité « Military Class 4 ».

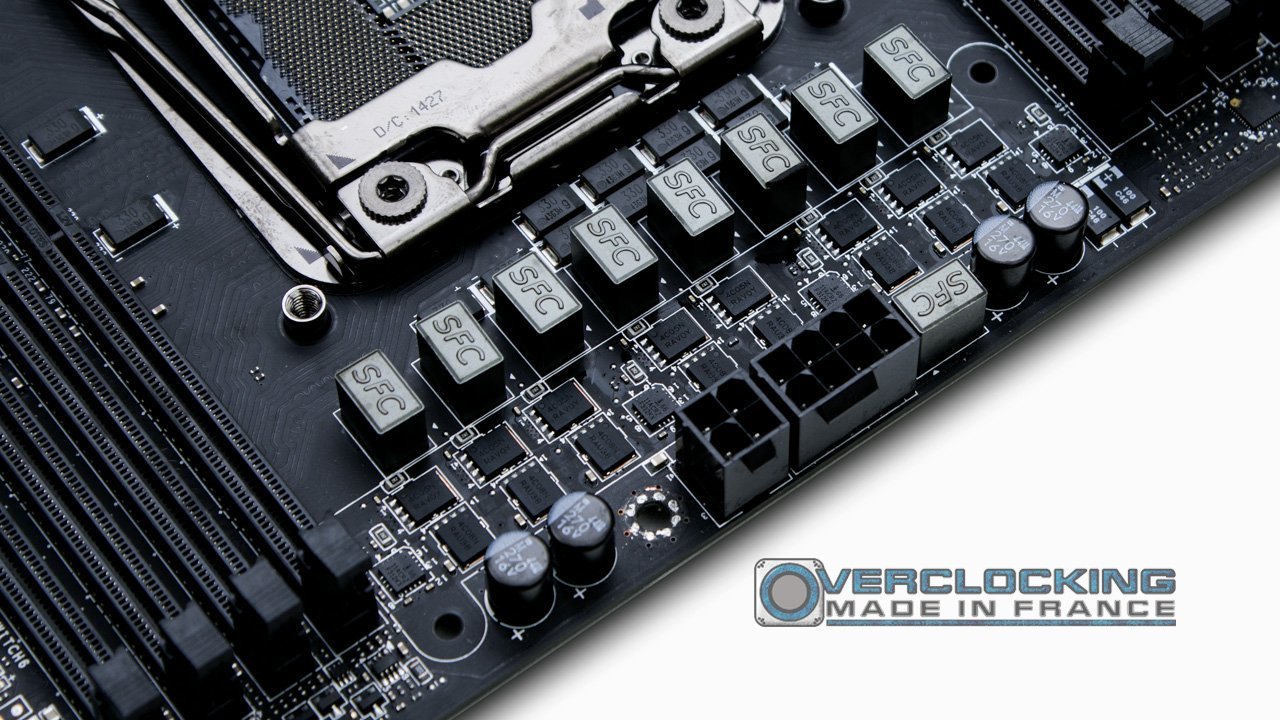

MSI-X99S-GAMING-9-AC_Military-Class-4

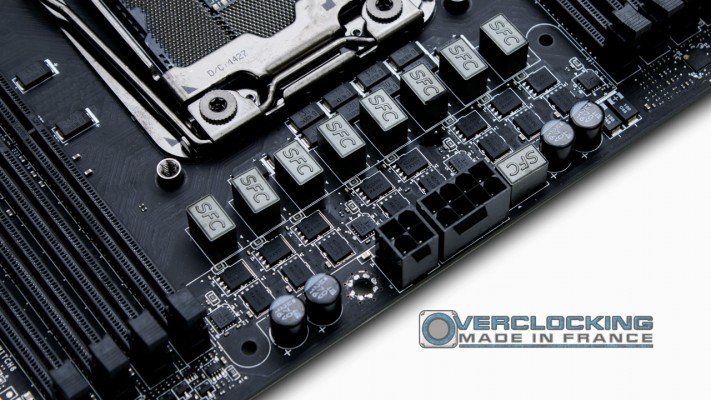

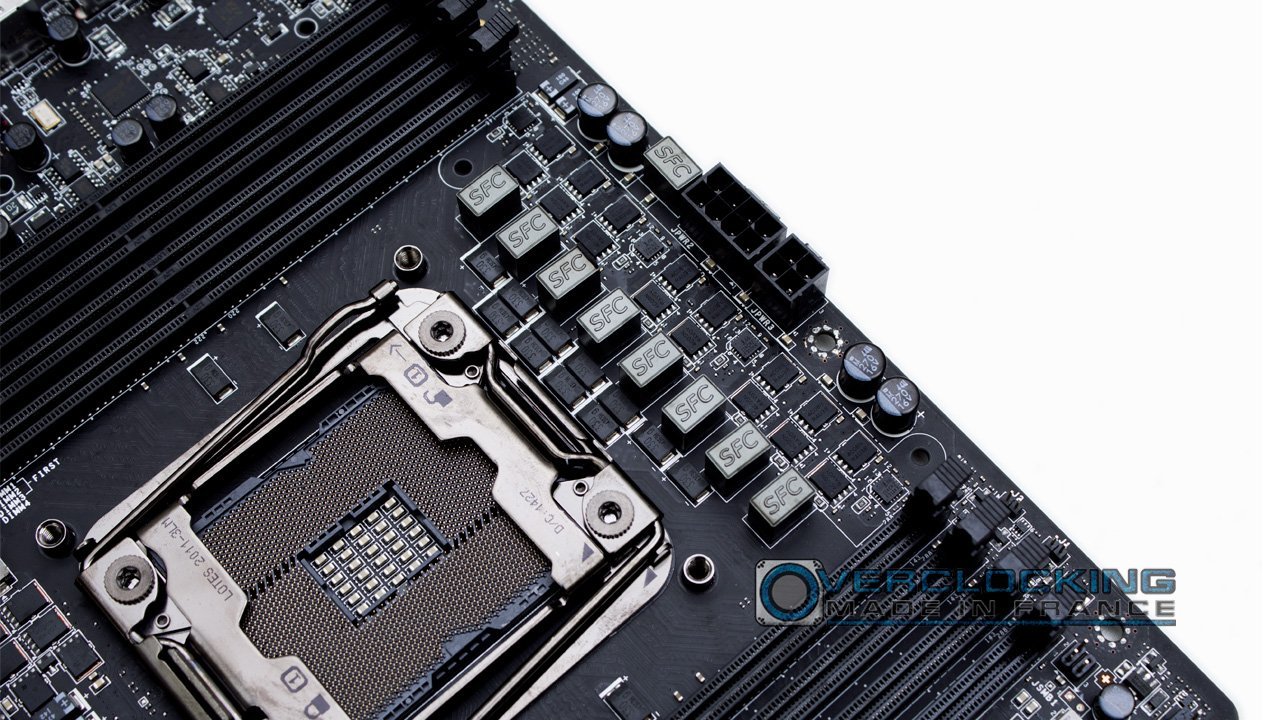

Nous retrouvons donc ces composants pour l’alimentation du processeur et de la mémoire. 8 étages sont alloués pour le processeur central, et un étage pour chacune des 4 banques mémoire.

Voilà de quoi fournir convenablement l’énergie nécessaire aux modules mémoire DDR4 et à notre gros I7 5960X.

ALIMENTATION

Du fait des composants qu’il est possible de connecter sur cette X99S Gaming 9 AC, nous parlons ici de processeur 8C/16T et d’un maximum de 4 cartes graphiques en 4Way-SLI, MSI a équipé sa carte du standard 24 broches pour la carte mère et les différentes tensions nécessaires, ainsi que d’un double connecteur 8+4 broches pour le 12V.

Peut être aurait-il été judicieux d’y adjoindre un connecteur supplémentaire pour la partie carte graphique, comme le fait la concurrence.

CONNECTIQUE

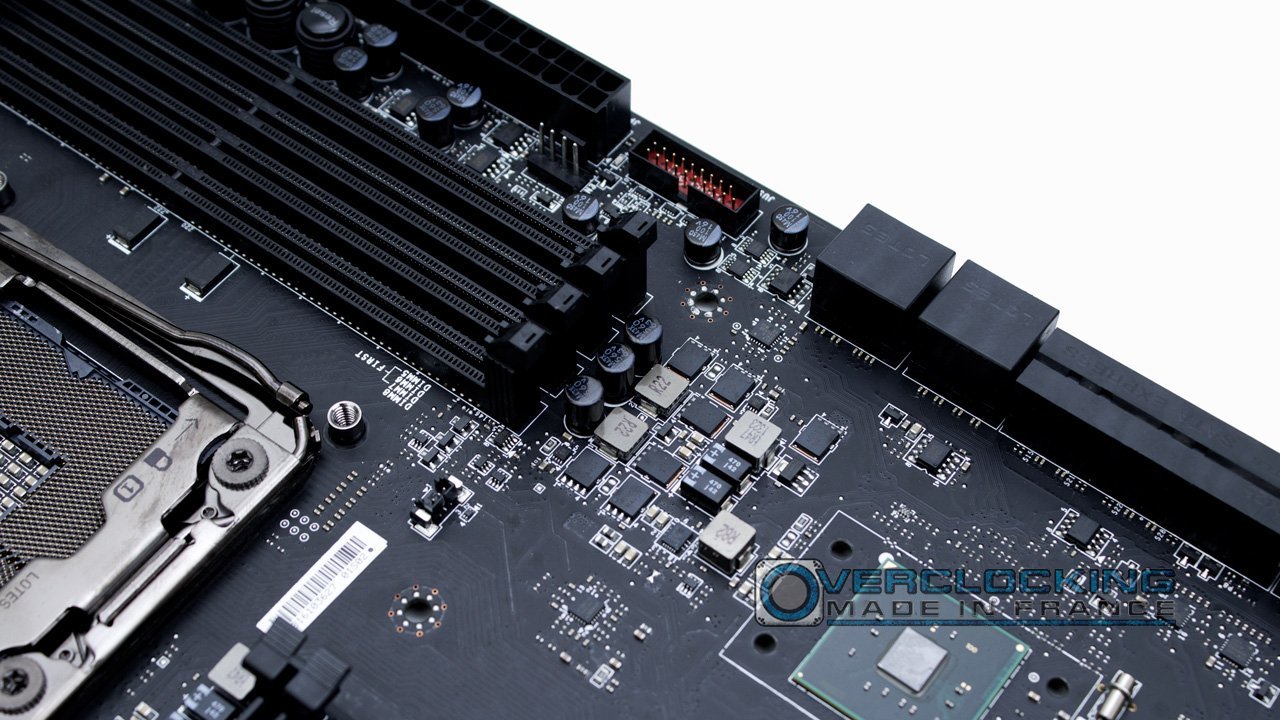

La connectique directement disponible sur le PCB n’est pas oubliée. Au contraire, elle est plus que fournie, et nous y retrouverons tout ce qui est indispensable sur une carte haut de gamme récente.

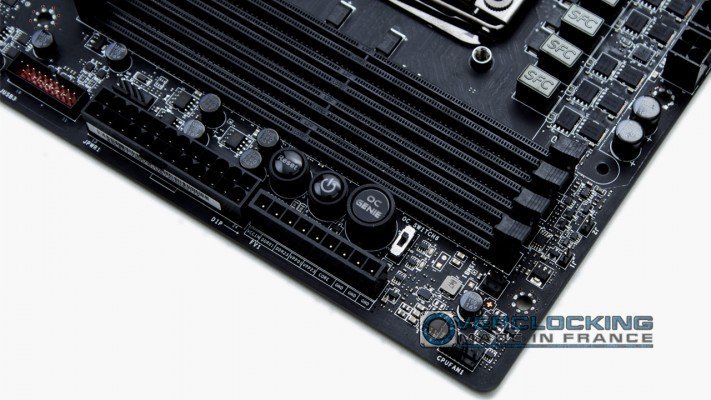

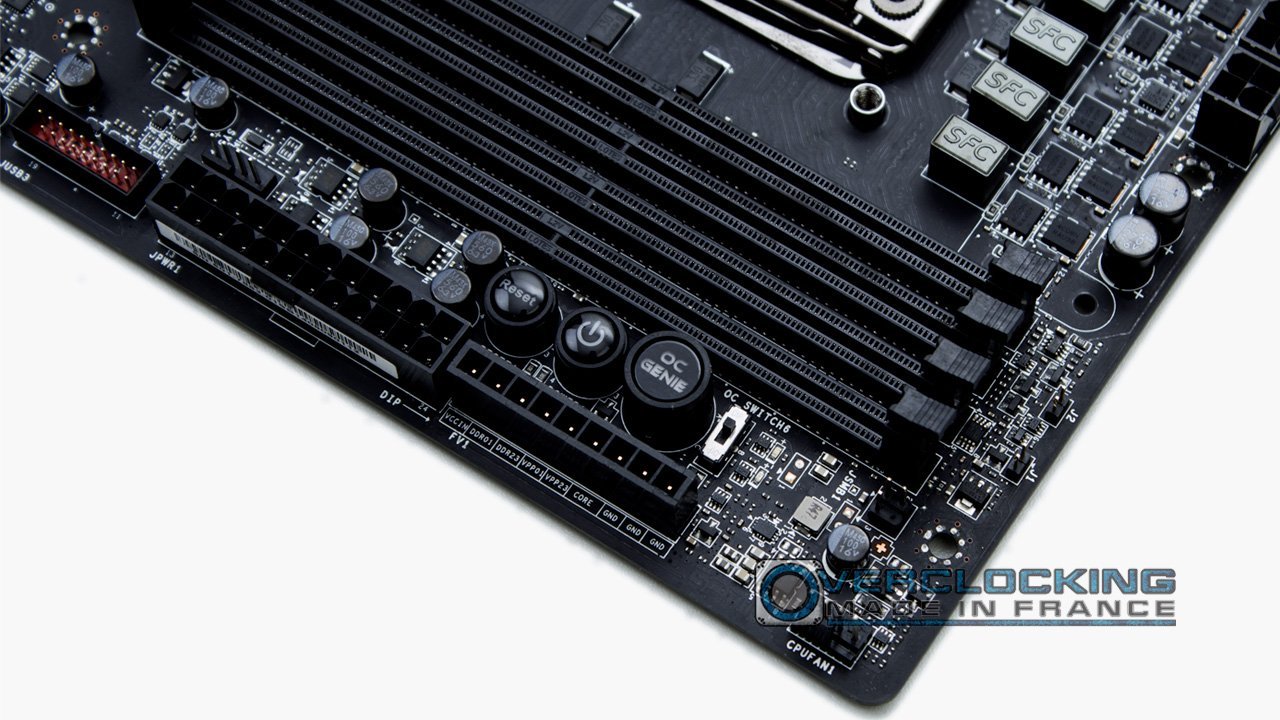

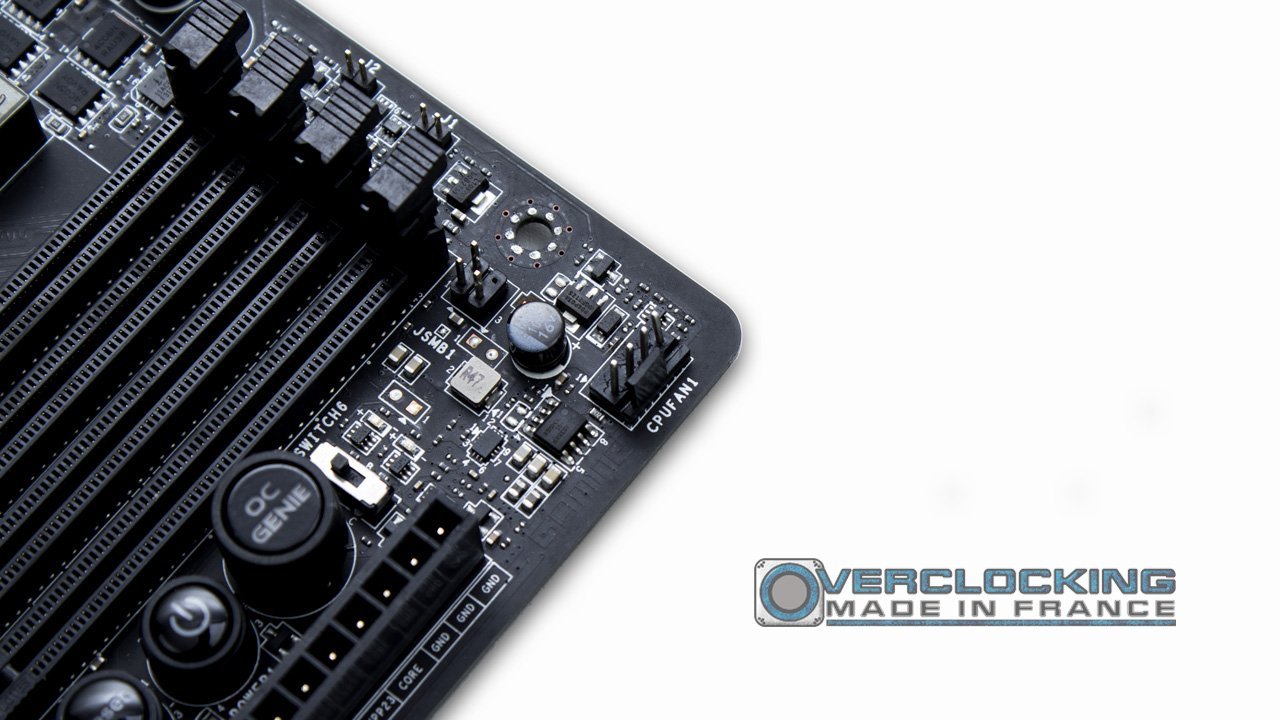

Pour la ventilation sont disponibles les connecteurs suivants :
– 2 x connecteurs pour ventilateur processeur à 4 broches.
– 3 x connecteurs pour ventilateur système à 4 broches.

Sont également disponible les connecteurs dit « header » comme :

– 2 x connecteurs USB 2.0 (support de 4 ports USB 2.0 supplémentaires).
– 2 x Connecteurs USB 3.0 (support de 4 ports USB 3.0 supplémentaires).
– 1 x connecteur audio Front panel.
– 2 x connecteurs System panel.
– 1 x connecteur pour module TPM.

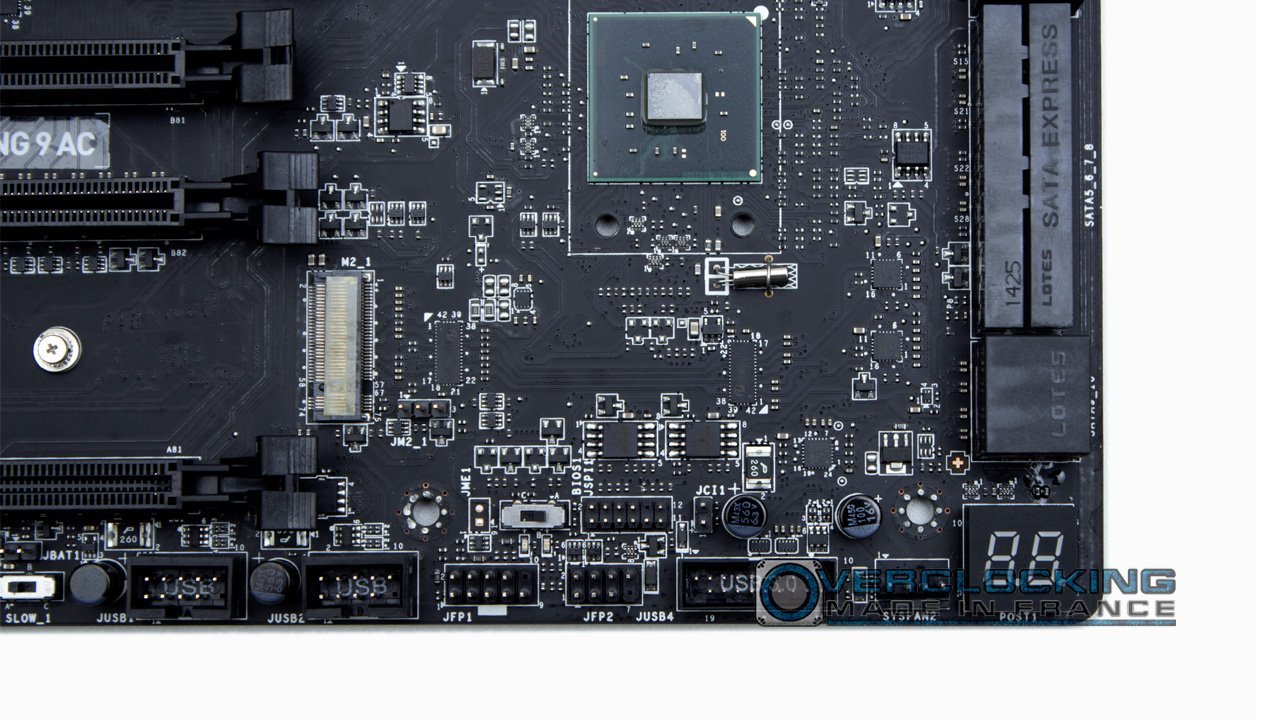

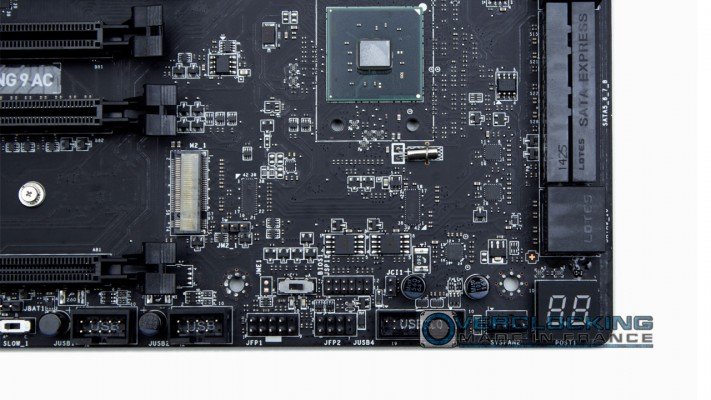

Pour la connexion des périphériques de stockage, MSI a prévu la connectique suivante :

– 10 x connecteurs SATA 6 Gb/s.
– 1 x port M.2.
– 1 x connecteur SATA Express.
TEST MSI X99S GAMING 9 AC 8
Cliquez pour agrandir

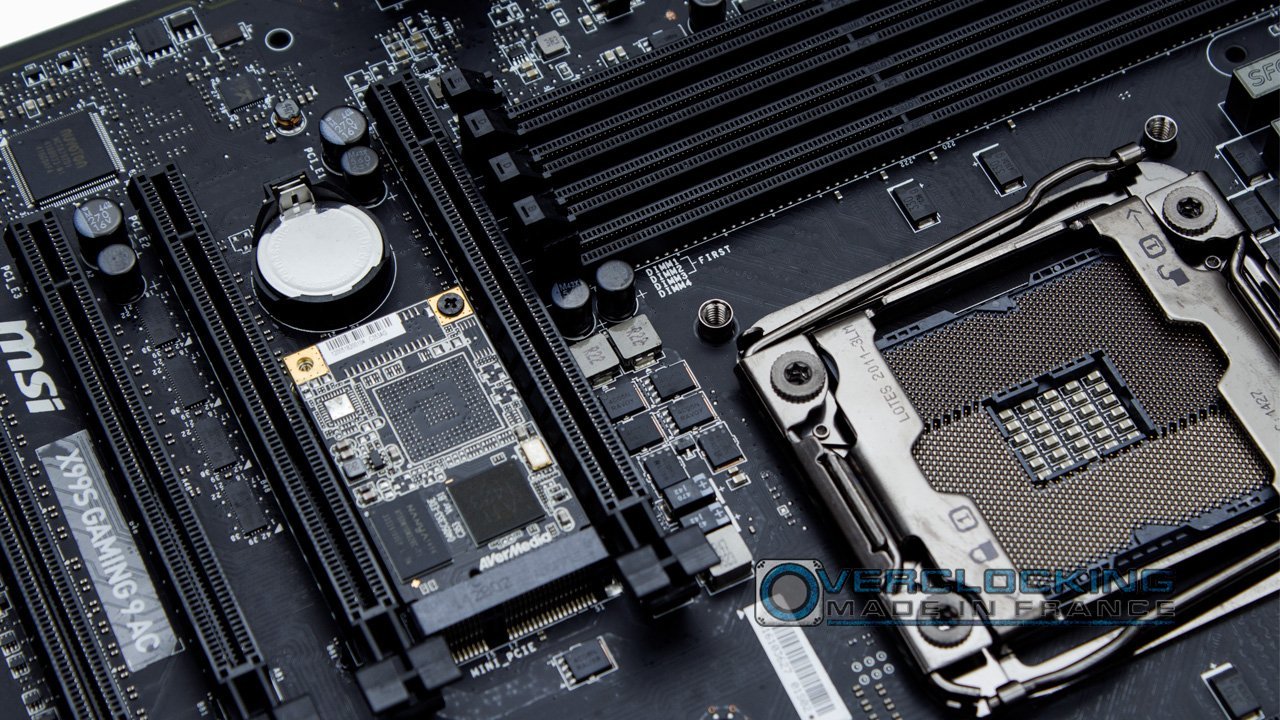

Le port M.2 permet un taux de transfert maximum de 32 Gb/s, il supporte les modules M.2 SATA 6 Gb/s. Notez toutefois que cette interface ne supporte pas les niveaux RAID 0, RAID1, RAID 5 et RAID 10.
Le port SATA Express et les ports SATA 5~6 ne seront pas utilisables lorsqu’un module M.2 SATA sera installé dans le port M.2.

TEST MSI X99S GAMING 9 AC 9
Cliquez pour agrandir

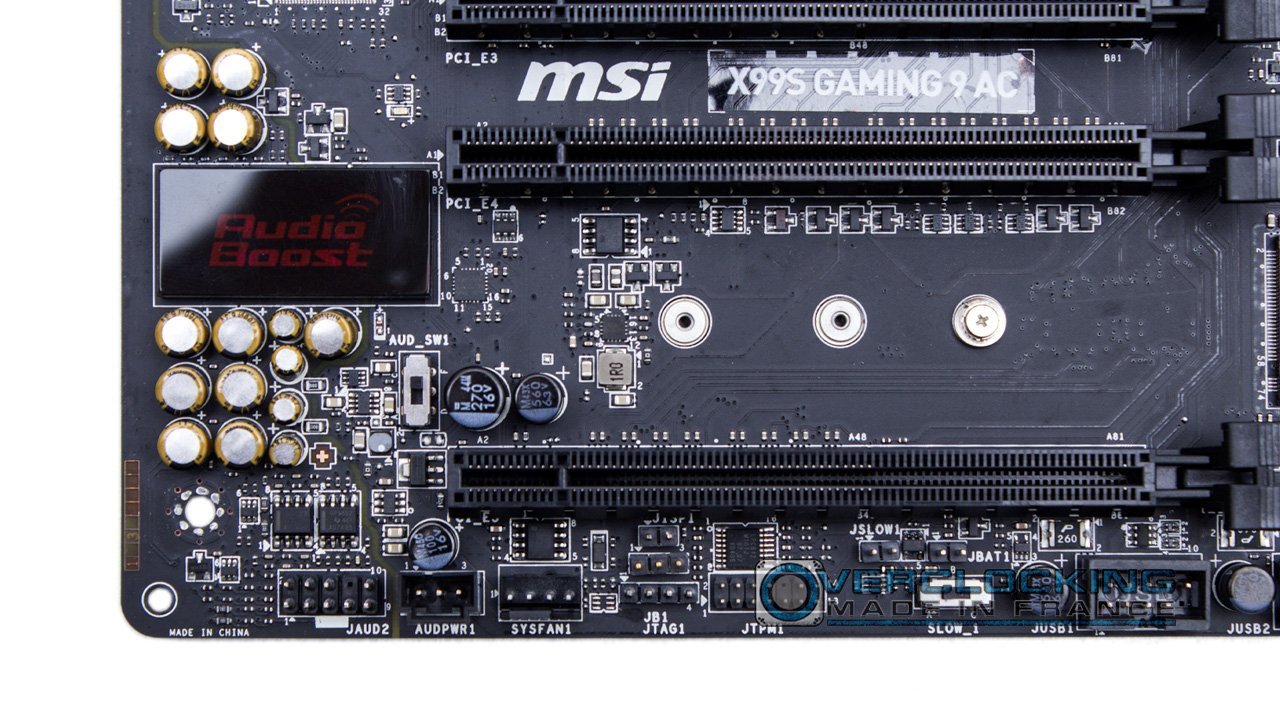

5 slots PCI-E 3.0 x16 sont disponibles sur cette X99S Gaming 9 AC. Elle permet de profiter au maximum des 40 lignes PCI-E disponibles sur le i7 5960X.

– Mode 1-way : x16/ x0/ x0/ x0/ x0
– Mode 2-way : x16/ x0/ x0/ x16/ x0*, 16/ x0/ x0/ x8/ x0**
– Mode 3-way : x16/ x0/ x0/ x16/ x8*, x8/ x8/ x0/ x8/ x0**

– Mode 4-way : x8/ x8/ x0/ x16/ x8*, x8/ x8/ x0/ x8/ x4**

* Pour les processeurs supportant 40 lignes PCIe (i7 5930K et 5960X)
** Pour les processeurs ne supportant que 28 lignes PCIe (i7 5820K)
