LE PCB
ÉTAGES D’ALIMENTATION : Super Alloy
ASRock utilise un certain nombre de technologie pour sa carte Fatal1ty X99X Killer, et la liste est longue.

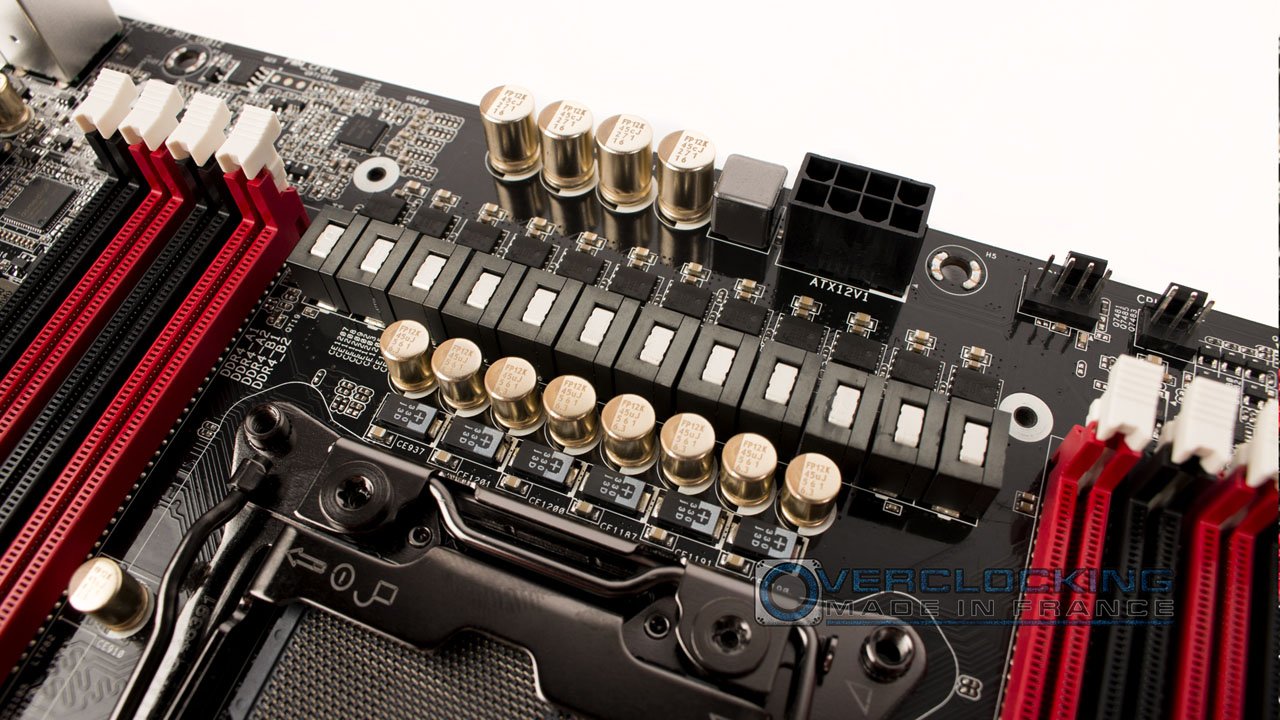

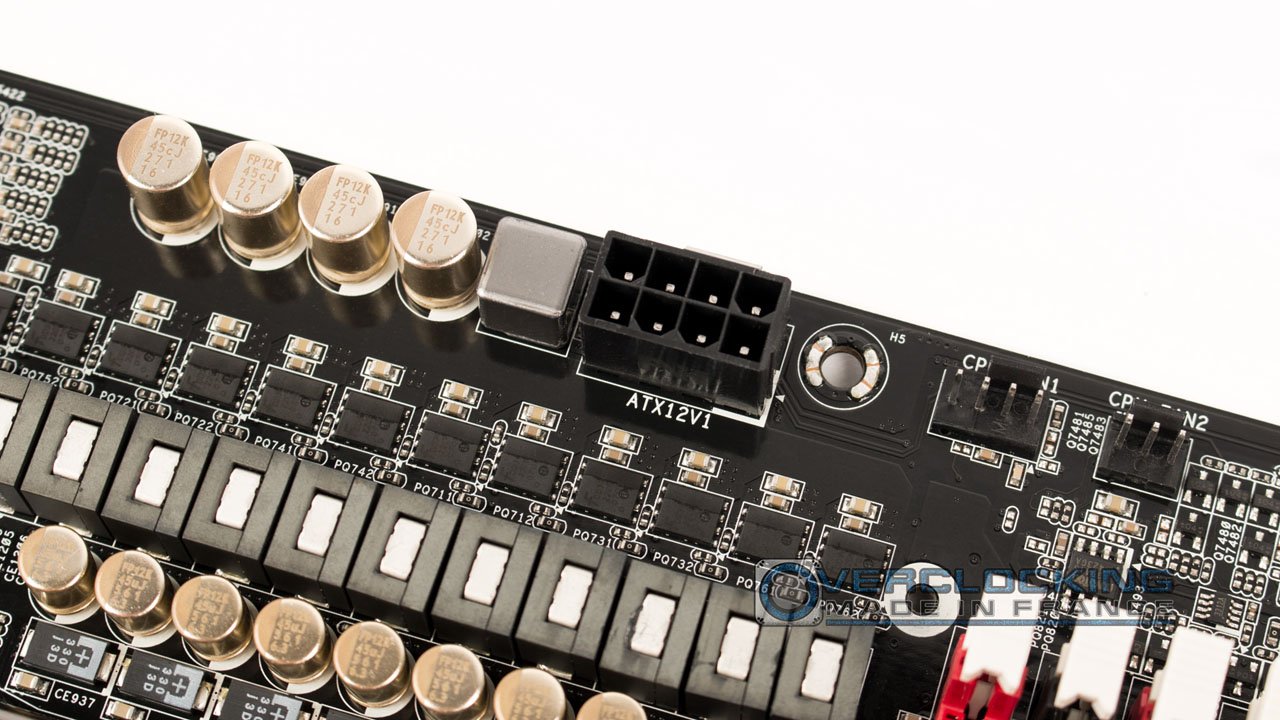

Mais ce qu’il faut retenir, c’est l’utilisation de 12 étages d’alimentation pour le processeur, construits autour de bobines Premium de 60A, toujours appréciables tant l’amélioration et l’optimisation du VCore est important.

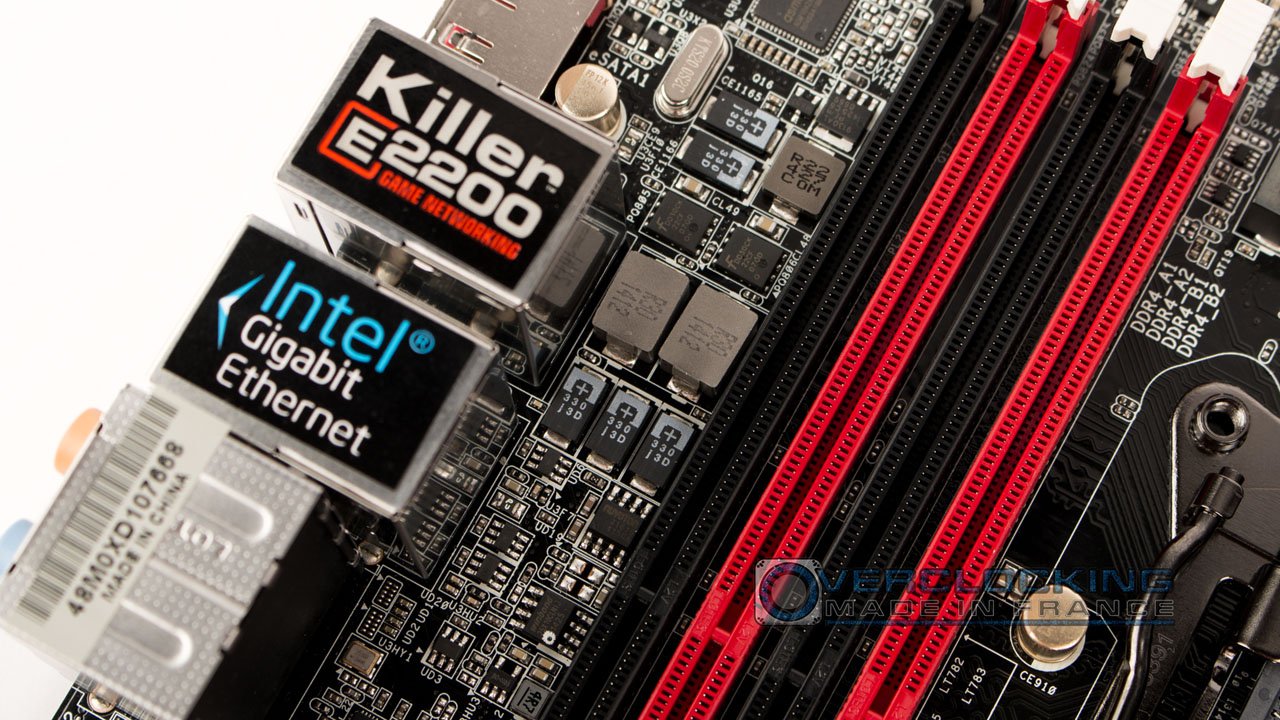

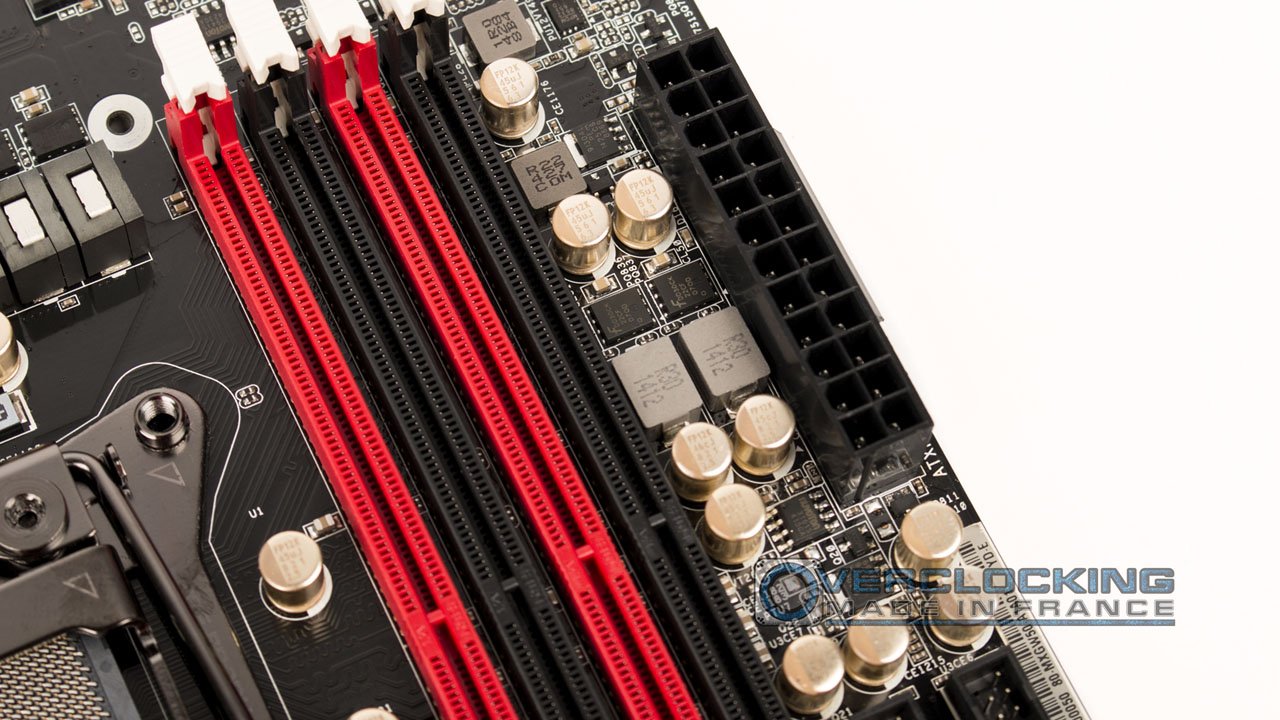

Pour la mémoire, l’utilisation de telles bobines permet de réduire les températures d’utilisation, tout en rendant plus stable et donc plus fiable les tensions appliquées à nos chères barrettes mémoire DDR4. On compte 4 étages pour l’ensemble des 8 slots mémoires.
Le tout est piloté par des MOSFETS Ultra Dual-N, regroupant dans une seule enveloppe deux cœurs en silicone, ce qui nous garantie une plus grande surface d’échange thermique, rendant l’alimentation du VCore CPU encore plus efficace.
Enfin, l’utilisation de condensateur Nichicon 12K Platinum permettra une durée de vie supérieure de 20% (12 000 heures à 105 °C), pour un gain sur la fiabilité et la stabilité incontestable.
ALIMENTATION

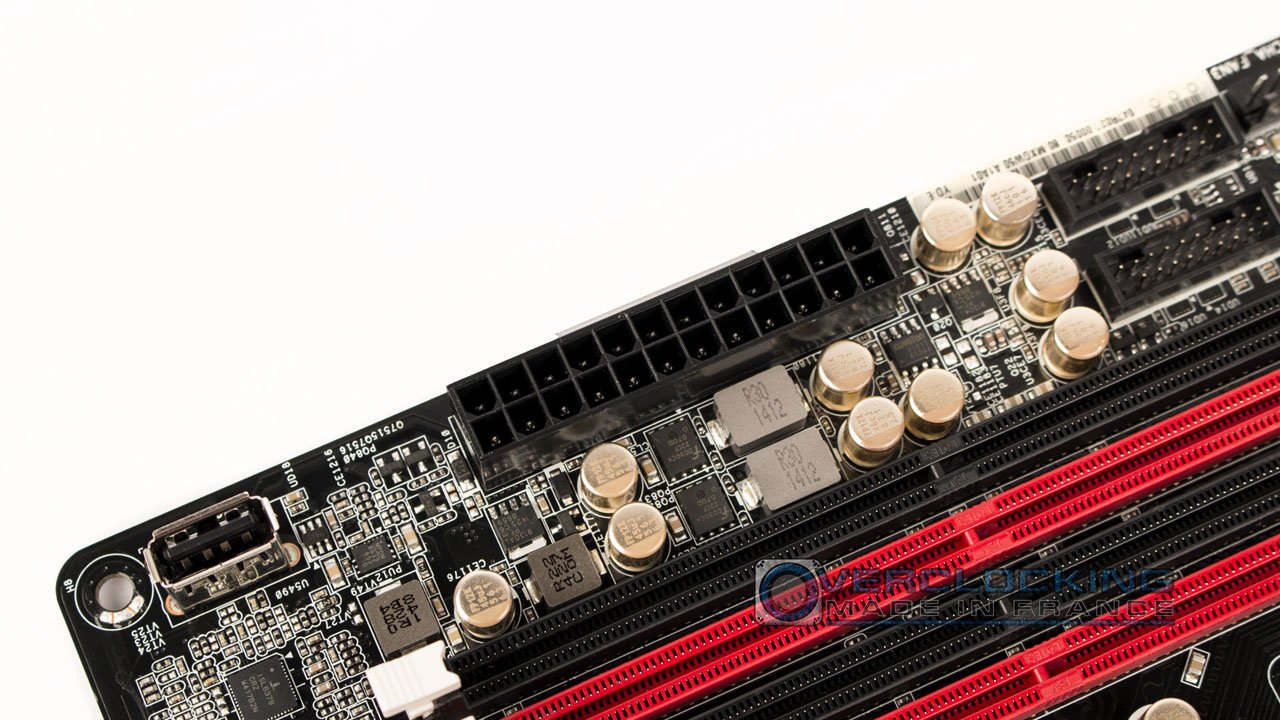

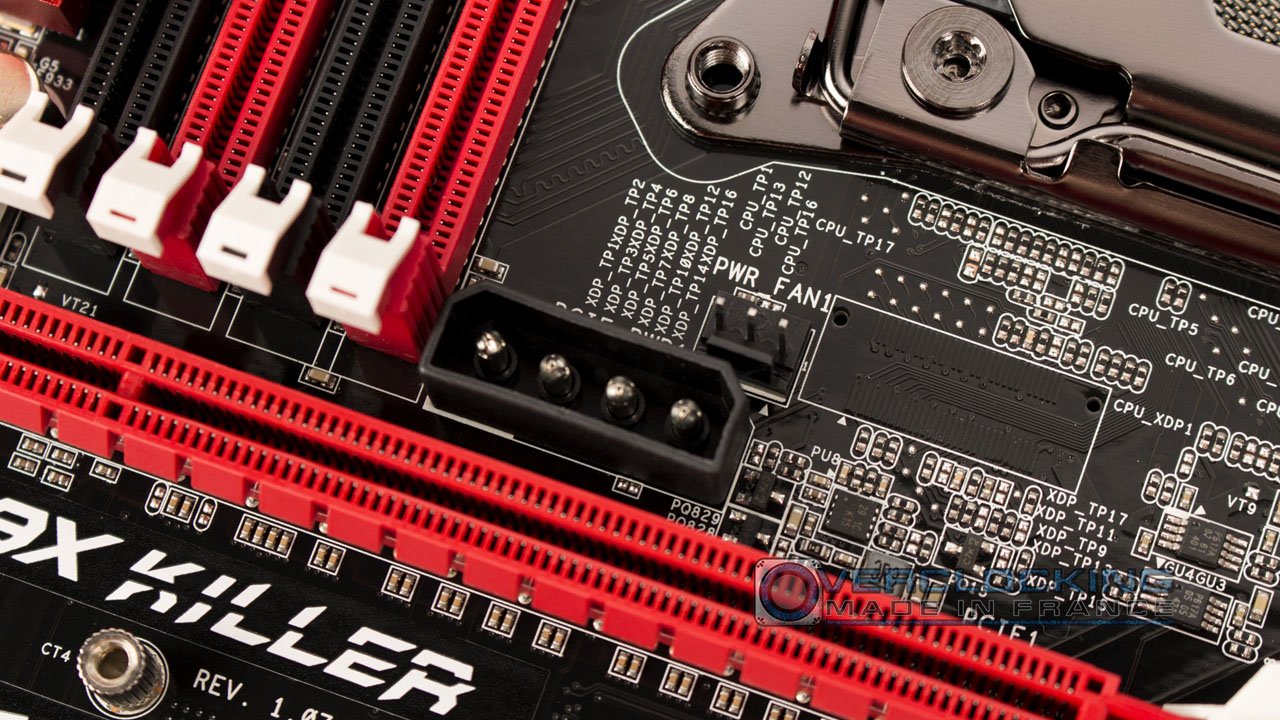

Cela en devient habituel sur ce genre de carte mère, ASRock nous offre une alimentation au travers d’un connecteur 24 broches pour la carte mère, d’un 8 broches pour le processeur, et surtout d’un connecteur de type MOLEX pour fournir ce qui manquera aux très gourmandes cartes graphiques.
CONNECTIQUE

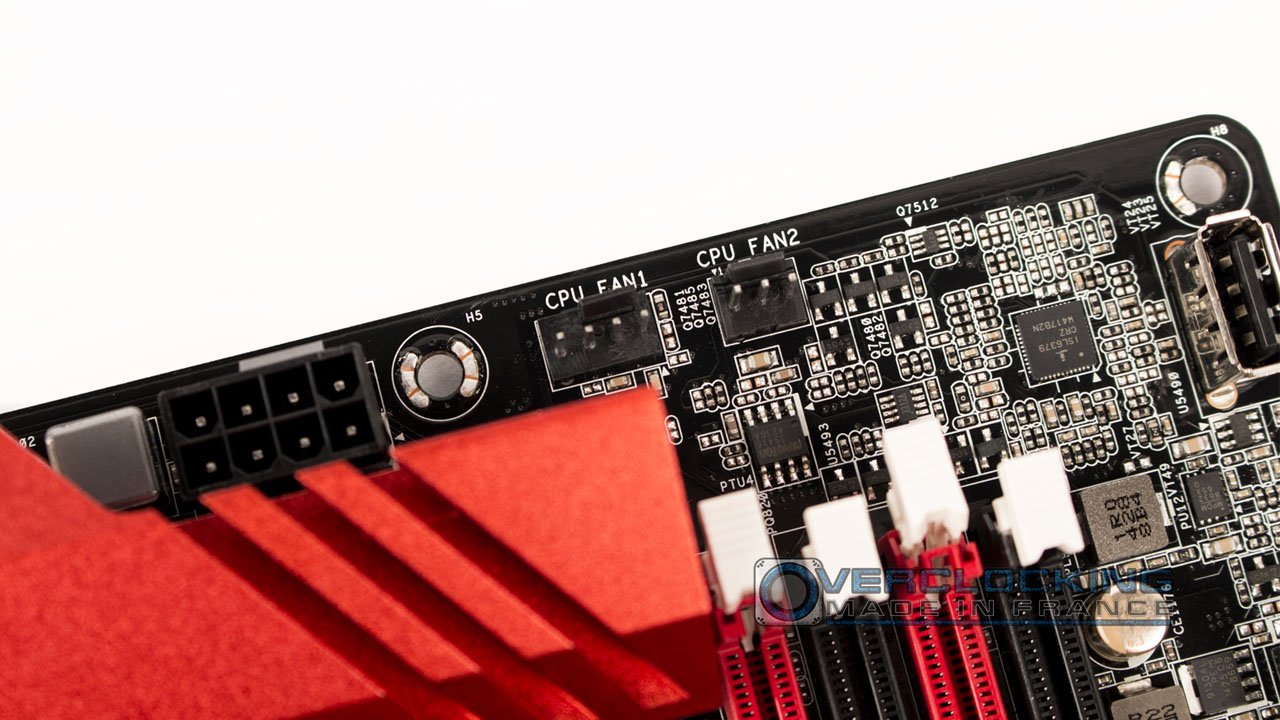

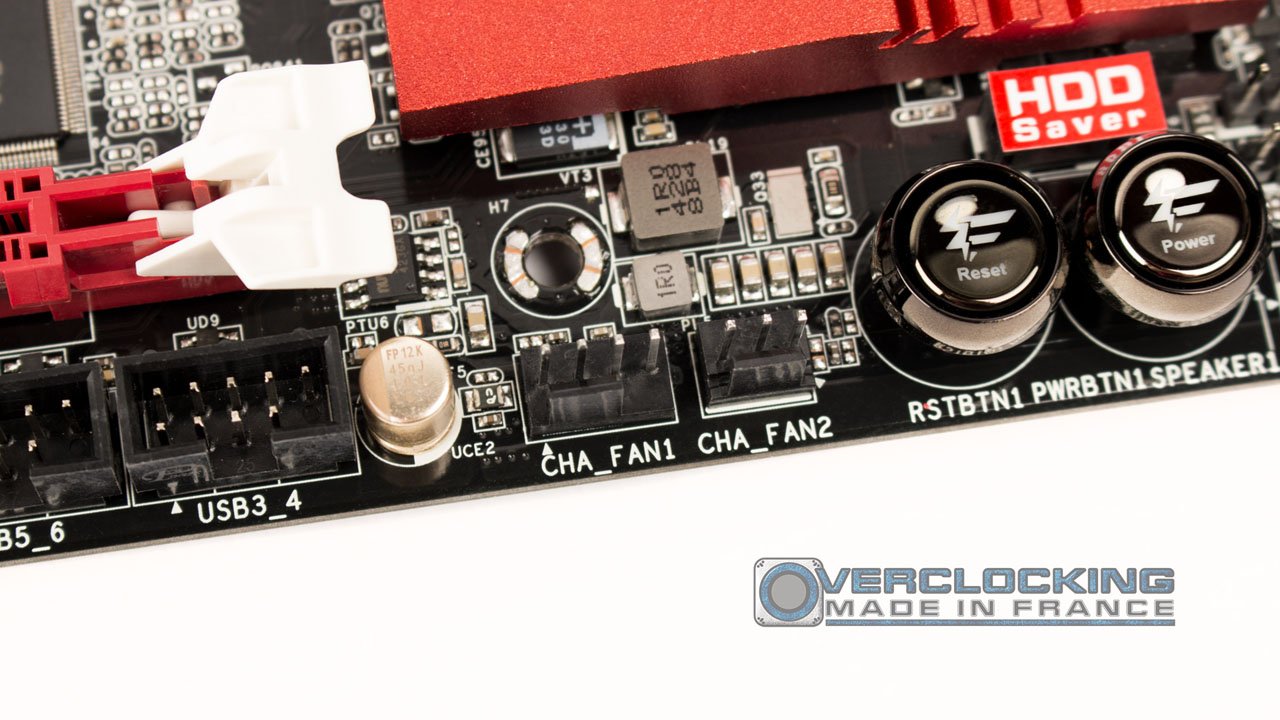

Commençons par les connecteurs 4 broches pour la ventilation. Nous n’en avons compté que 2, un pour le processeur et un pour le boîtier. Les 4 autres sont simplement en 3 broches, délaissant ainsi la possibilité de gérer leur rotation, ce qui est bien dommage.
Pour ce qui est du reste de la connectique, nous y retrouvons la liste suivante :
– 1 x Connecteur d’alimentation ATX 24-pin
– 1 x Connecteur d’alimentation 8-pin 12V (Connecteur d’alimentation haute densité)
– 1 x Connecteur d’alimentation PCIe
– 1 x connecteur pour port COM
– 1 x Connecteur TPM
– 1 x Connecteur de LED d’alimentation
– 1 x Connecteur HDD Saver
– 1 x Connecteur panneau audio frontal
– 1 x Connecteur Thunderbolt™ AIC*
– 2 x Connecteurs pour port USB 2.0 (Support 4 ports USB 2.0)
– 1 x port USB 2.0 Type A vertical

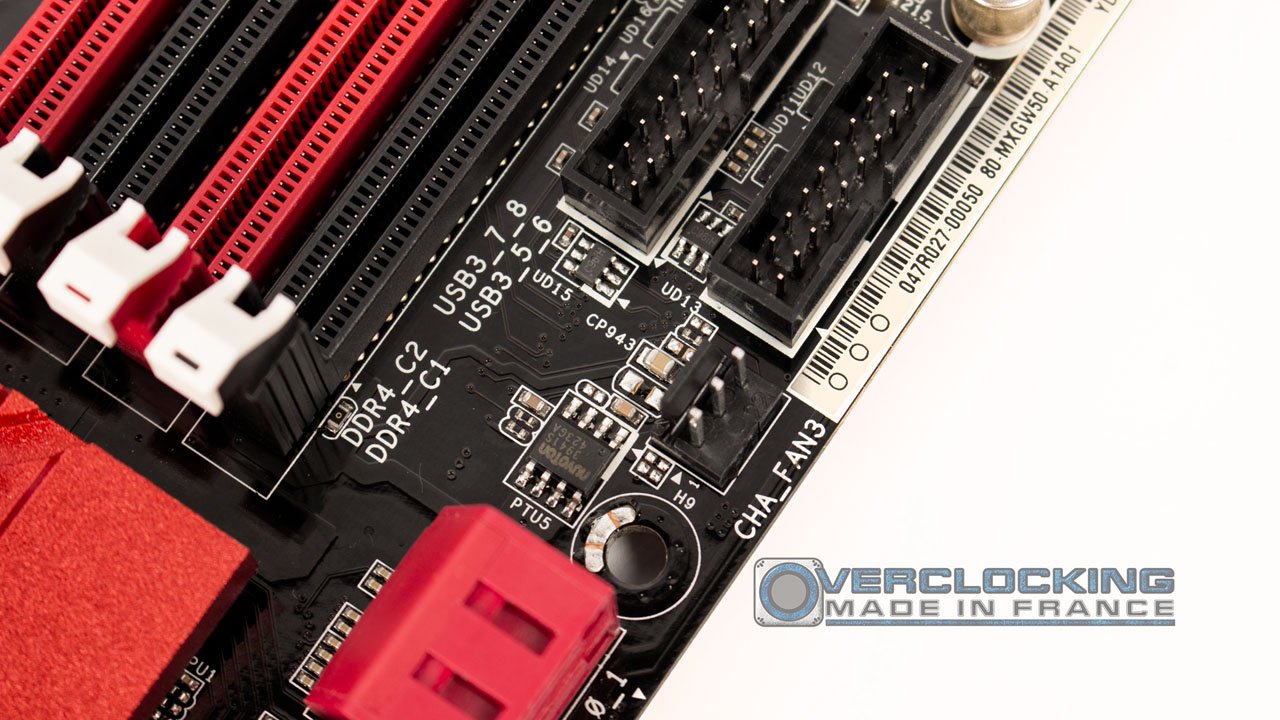

– 2 x Connecteurs onboard USB 3.0 (Support 4 ports USB 3.0)
– 1 x Dr. Debug avec LED
– 1 x Switch pour la fonction Power avec LED
– 1 x Switch pour la fonction Reset avec LED
– 1 x Switch de sélection du BIOS
La connectique pour les supports de stockage est bien présente et en nombre.
Le SATA III 6 Gb/s est disponible avec 10 connecteurs, et les technologies de RAID sont également présentes (RAID 0, 1, 5, 10 et Intel Rapid Storage 13).

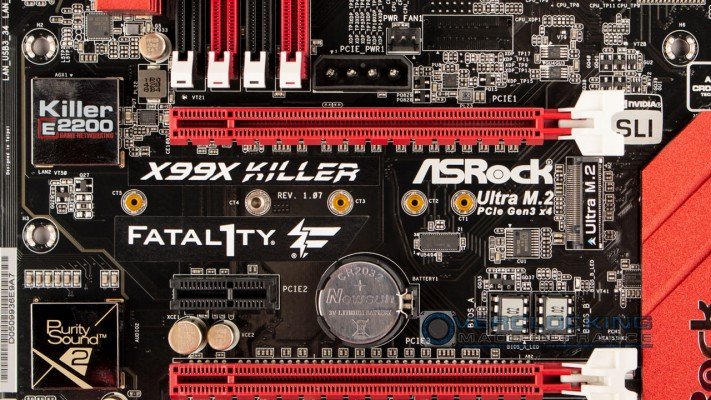

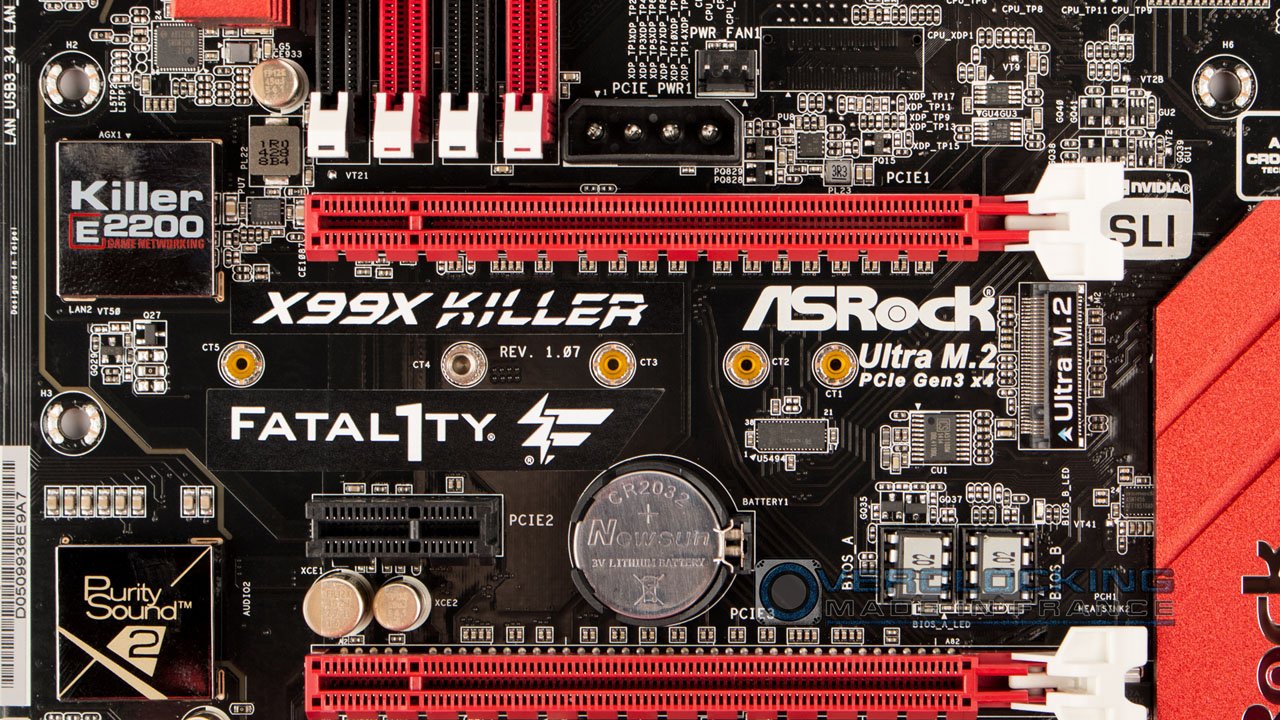

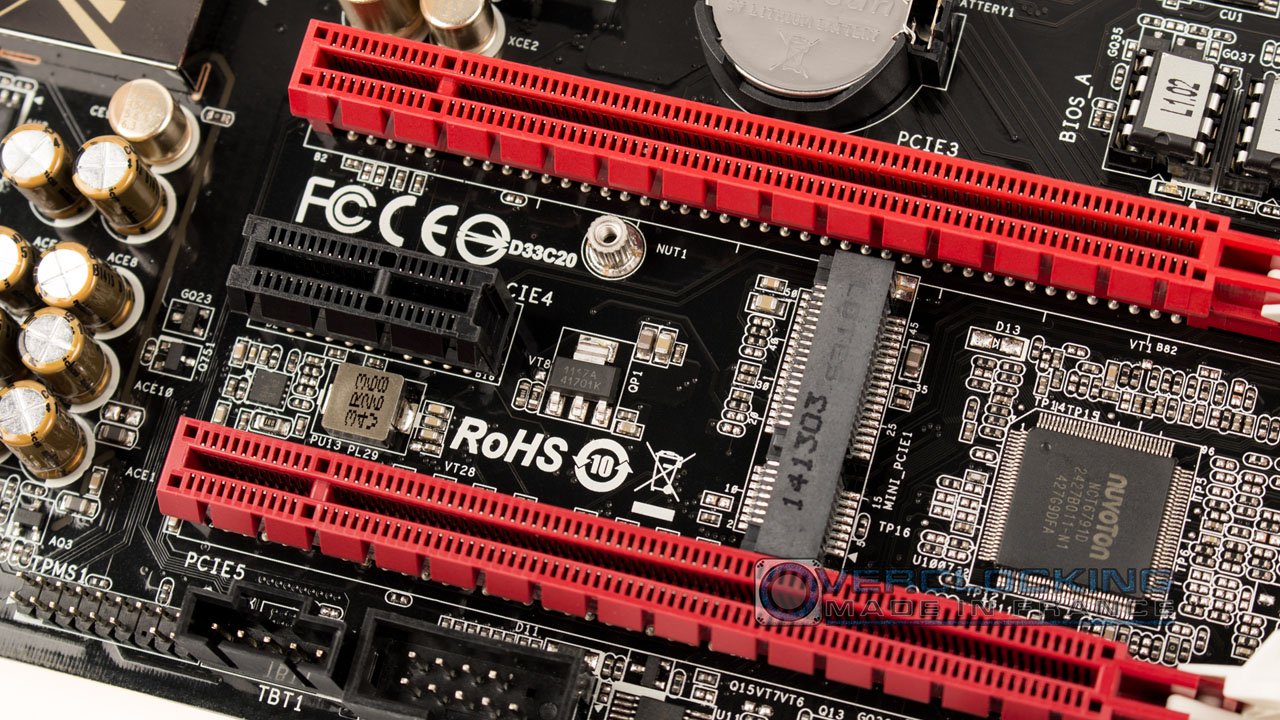

N’oublions pas également la connectique M.2 cablée en PCI-E 3.0 x4 (32GB/s).
Enfin, ASRock intègre un connecteur HDD SAVER.
