L'ASUS Pro WS W890E-SAGE SE
Comme nous vous le disions dans l’introduction, cette carte mère ASUS Pro WS W890E-SAGE SE porte la référence « SE » pour « Special Edition ». Sachez qu’ASUS dispose d’une seconde carte mère dans sa gamme, le modèle Pro WS W890E-SAGE qui se destine (plus) aux processeurs Xeon d’entrée de gamme et qui se distingue notamment par un étage d’alimentation moins costaud. Niveau tarif, on devrait se situer aux alentours des 1 500 euros pour cette version haut de gamme. Pour rappel, il s’agit d’une carte mère à destination des professionnels de la création, aux développeurs et aux ingénieurs. Elle est prête à accueillir les processeurs Intel Xeon 600 tout en offrant des capacités d’overclocking CPU et mémoire.
Le bundle :
Un petit tour par le bundle de notre ASUS Pro WS W890E-SAGE SE afin de voir si celle-ci bénéficie « d’accessoires particuliers ». Comme il s’agit d’une carte mère qui se destine au milieu professionnel, le bundle devrait être réduit et différent de ce que nous avons l’habitude de retrouver sur des cartes grand public.
Finalement, on retrouve un bundle assez classique avec les câbles SATA, le Q-connector, le guide d’installation rapide, le manuel… et un outil particulier : « l’AngleBoost Fan Kit ». Celui-ci viendra se placer sur l’un des deux radiateurs surplombant les VRM. Nous y reviendrons un peu plus bas dans cet article.
L’architecture et le chipset W890 :
La Pro WS W790E-SAGE SE est architecturée autour du chipset d’Intel, le W790. Cette carte mère dispose d’un nouveau socket qui porte la référence de LGA-4710-2. Comme vous allez pouvoir le constater, la taille du socket est plus grande que ce que nous avons l’habitude de voir notamment avec le socket grand public LGA-1851.
La partie qui recouvre les connectiques externes est recouverte d’un cache en aluminium sous lequel est dissimulé un ventilateur. À l’arrière de la carte mère, on retrouve un cache de protection en aluminium qui recouvre quasiment toute la surface de la carte. Son rôle est de protéger l’arrière du socket, mais également les composants et les circuits électriques. Personnellement, nous sommes toujours sous le charme de ces cartes mères PRO, qui visuellement, sont toujours belles. Comme son prédécesseur, le chipset W890 prend en charge le PCIe 5.0 offrant des performances de stockage plus élevées que sur la génération précédente ainsi que le support de la DDR5.
Les différents radiateurs :
Les dimensions de la carte sont de 305 mm x 330 mm, ce qui correspond au format EEB. Si vous faites l’acquisition de cette carte mère, n’oubliez pas de vérifier que votre boitier soit bien compatible avec ce format.
La couleur dominante sur le PCB est le noir. C’est un choix d’ASUS afin de conserver une couleur neutre. Le design est assez particulier puisque les emplacements mémoires se trouvent au-dessus et en dessous du socket. Les plus âgés d’entre vous se souviendront du chipset X299 avec les emplacements mémoires situés à gauche et à droite du processeur.
Entamons le tour du propriétaire avec les radiateurs qui sont au nombre de trois et vraiment imposants ! Tout d’abord, le radiateur situé sur la partie gauche du socket et qui recouvre la plus grande partie de l’étage d’alimentation. Il dispose d’un ventilateur et donc d’un refroidissement actif. Nous vérifierons durant nos tests s’il est toujours actif ou s’il reste au repos si la charge est peu élevée. L’autre radiateur, à droite, est, lui aussi, très imposant. Son rôle est également de tenir au frais les étages d’alimentation, mais pas que. En son centre, il dispose d’un pas de vis afin de venir fixer « l’AngleBoost Fan Kit » présent dans le bundle.
Le troisième radiateur est celui qui recouvre le chipset. La hauteur est faible pour permettre facilement la mise en place des cartes graphiques, qui, comme vous pouvez le voir, peuvent être nombreuses. Il est, lui aussi, équipé d’un ventilateur qui permettra d’apporter ainsi une circulation d’air pour les emplacements SSD M.2 à proximité.
Quatre emplacements SSD M.2 :

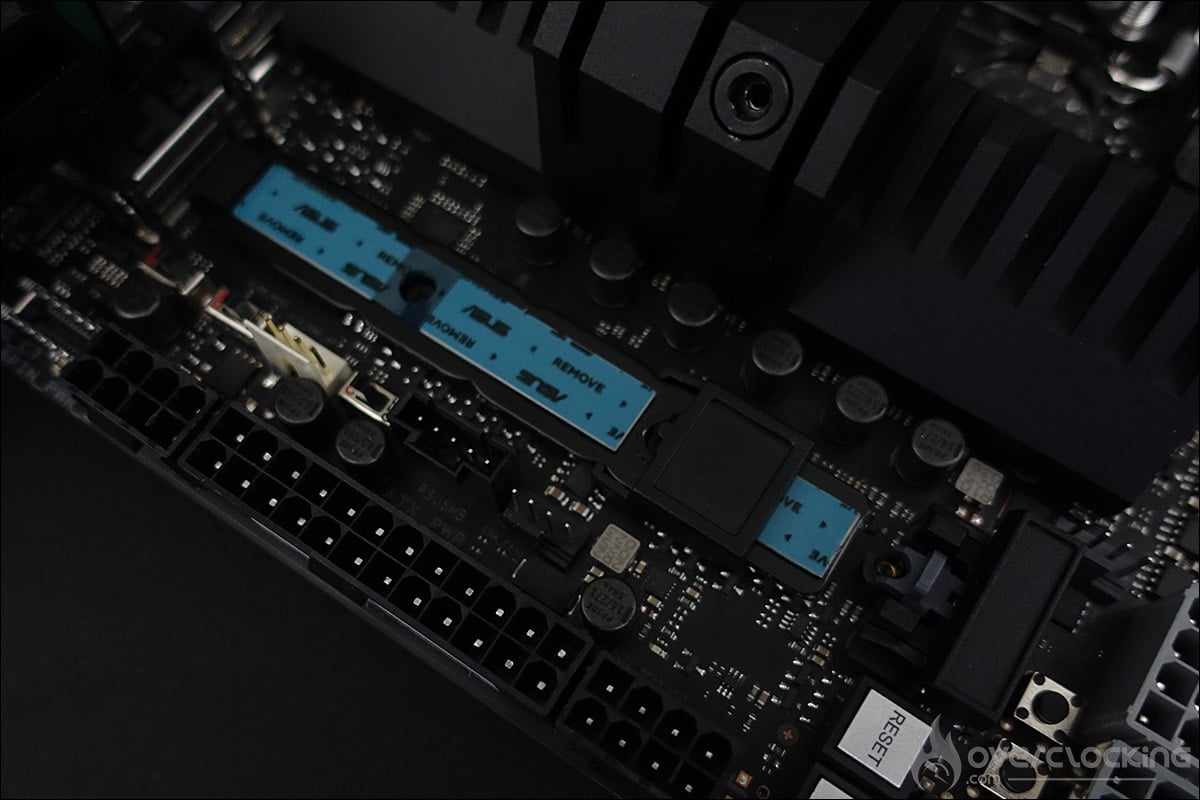

Cette nouvelle SAGE SE augmente sa capacité de stockage face à la génération précédente. Débutons avec le premier emplacement situé à côté du radiateur VRM et qui pourra accueillir un SSD M.2 2242/2260/2280/22110 en PCIe 5.0 x4. Il dispose de son propre radiateur afin de tenir au frais votre SSD.
Les trois autres emplacements sont aussi en PCIe 5.0 x4. Pour y accéder, vous devrez retirer trois vis.
Le premier est compatible avec les modèles 2242/2260/2280/22110 et les deux autres, 2242/2260/2280. Comme vous pouvez le constater, ils sont tous dotés du système de serrage rapide déjà présent sur une grande partie de la gamme des cartes mères grand public.
Le socket, la DDR5 et les PCIe :
L’espace autour du socket est assez restreint et cela est assez logique au vu de la taille du socket LGA-4710-2 ainsi que la présence des quatre emplacements mémoires de part et d’autre. Cette carte mère se destine donc à accueillir les nouveaux processeurs Intel Xeon 600. La gamme se compose de processeurs allant de 12 à 86 cœurs et utilisant l’architecture des P-Core, bien connue maintenant sur les processeurs grand public.
Les Xeon qui nous intéresserons principalement sont les modèles « X ». Ils ont la particularité de bénéficier d’un coefficient multiplicateur débloqué afin de faciliter l’overclocking et de supporter de la mémoire jusqu’à 8 000 MT/s.
Cette ASUS Pro WS W890E-SAGE SE peut accueillir au maximum huit barrettes mémoires de DDR5. Elle supporte les kits mémoires en quad channel jusqu’à 8 000 MT/s selon le processeur utilisé. Attention, la mémoire que nous utiliserons lors de nos tests n’est pas de la DDR5 « habituelle ».
Comme nous le soulignions, en début d’article, ASUS fournit en bundle un accessoire nommé « l’angle Boost Fan Kit ». Celui-ci va venir se fixer sur le radiateur de droite qui dispose en son centre d’un pas de vis. L’idée est de tenir au frais le radiateur, mais aussi d’optimiser la circulation de l’air pour les barrettes mémoires. Il est composé de deux ventilateurs Sunon MF40201VX-1Q090-S99. Il s’agit de ventilateurs de 40 x 40 x 20 mm dont la vitesse maximale est de 8 000 RPM, avec un débit de 10,8 CFM et des nuisances sonores de 27-28 dBA.
On retrouve pas moins de sept ports PCIe 5.0 16x. Pour alimenter tout ce petit monde, la carte dispose d’un connecteur 24 pins et de quatre huit pins à côté des étages d’alimentation. Vous pouvez voir sur le sticker ci-dessous comment alimenter cette carte.
