Test : KFA2 GTX 1080 HOF

15

La carte :

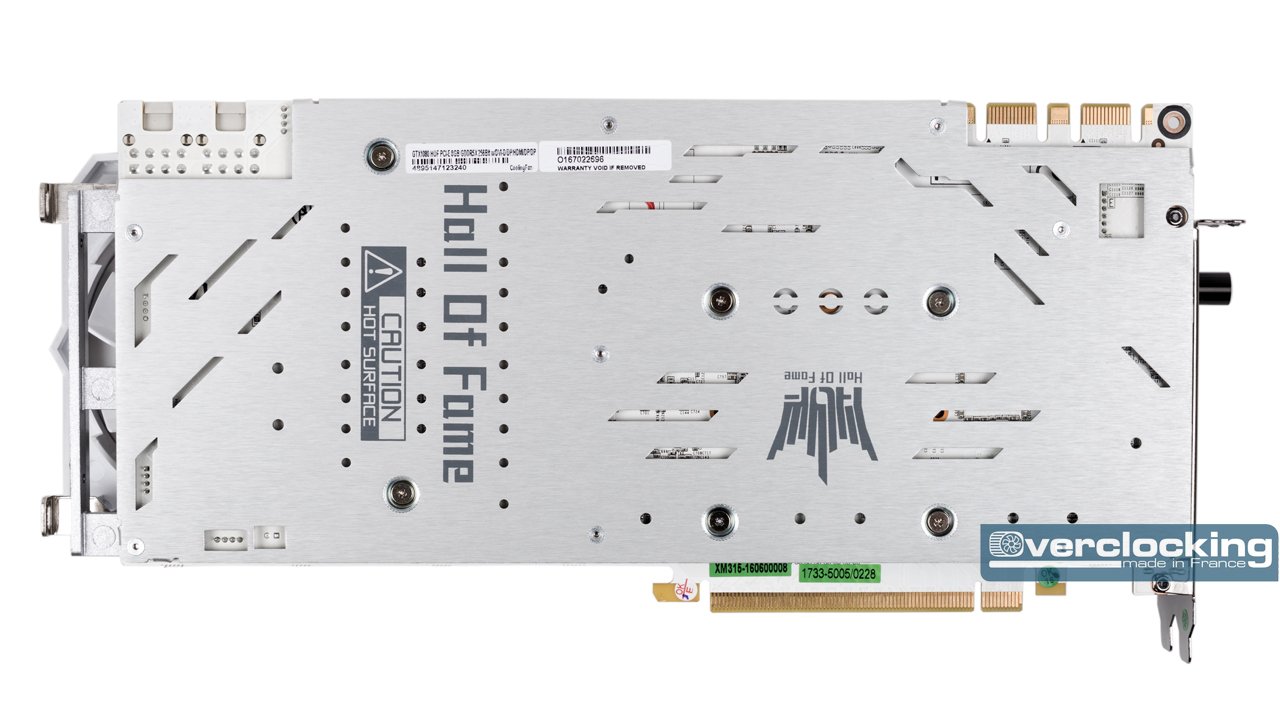

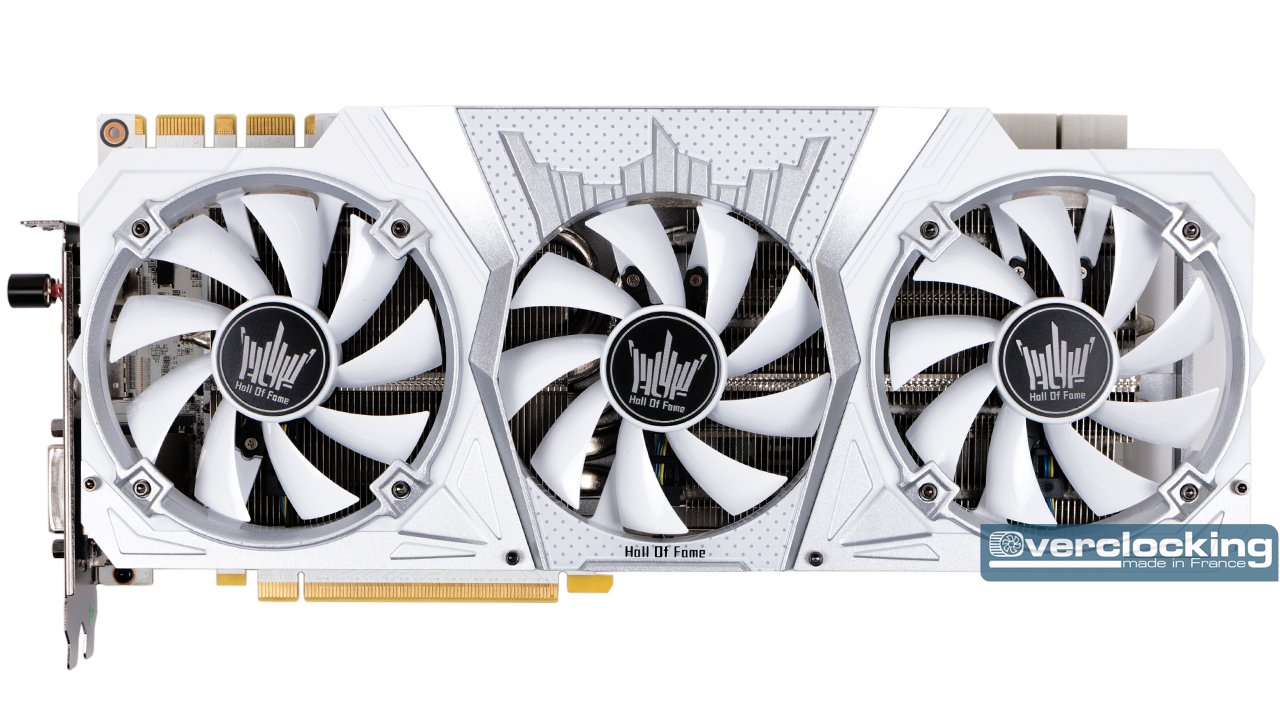

La beauté de la carte nous motive vraiment à regarder d’un peu plus dans le détail ce qu’elle abrite sous sa carrosserie.

Les dimensions sont hors normes, jugez plutôt : elle mesure donc 317 mm de long pour 137 mm de haut et 55 mm de profondeur. Clairement, attention à la longueur, elle ne rentrera pas dans tous les boîtiers. Elle est également plus large qu’un rack PCI-e et dépasse légèrement du double slot traditionnel. Nous parlerons plutôt de 2.5 slots ici.

Architecture :

Vous pouvez retrouver ici le détail du GPU GP104.

La GTX 1080 utilise un GP104 complet. C’est un GPU d’architecture Pascal composé de 4 SMM ayant chacun 5 SMX. Nous avons donc 20 SMX de 128 CUDA Core et de 8 TMU. Cela fait donc un GPU avec 2560 CUDA Core et 160 TMU.

Publicité

Le GPU possède 64 ROPs, sous forme de 4 groupes de 16 et 4 contrôleurs mémoire 64b, pour un bus en 256 bits.

GP104

Spécifications techniques :

Passons maintenant à l’ensemble des spécifications techniques de la carte :

GTX 1080 HOF versus

Ici nous avons une GTX 1080 overclockée par rapport au modèle de base. Le Boost culmine à près de 1900 MHz tandis que la VRAM ne bouge pas.

KFA2 GTX 1080 HOF 21Passons maintenant aux spécifications et aux puissances théoriques. La fréquence légèrement plus élevée de la GTX 1080 HOF lui permet d’atteindre les 9.6 TFlops soit un gain de plus de 800 GFlops par rapport au modèle de référence. C’est également bien plus que les 5 TFlops que la GTX 980 qu’elle remplace, et même plus que les 6.2 TFlops de la GTX 980 Ti, le haut de gamme de la génération précédente. La R9 Fury X était la reine de la génération 2015 en termes de puissance FMA théorique, avec 8.6 TFlops au compteur. La GTX 1080 la dépasse donc malgré son plus faible nombre de Stream Processor (2560 contre 4096) mais à une fréquence bien plus grande !

KFA2 GTX 1080 HOF 6Pour la puissance 64b, rien de nouveau sur le soleil, c’est très mauvais. Même la R9 Fury X, pourtant très passable avec ses 530 GFlops les dépasse de loin. Du côté de la puissance au niveau des Texels, la GTX 1080 est très efficace : elle a à peine moins de TMU que la GTX 980 Ti (160 contre 176) mais sa haute fréquence lui permet de passer largement devant. La R9 Fury X était la reine du domaine, aidée qu’elle était par la présence de 256 TMU. Elle aussi est dépassée par la GTX 1080 sur ce point. La GTX 980 est bien sûr un bon cran en dessous.

GTX 1080 HOF GPUZ

En termes de puissance de génération de triangles, la GTX 1080 HOF atteint les 7.5 GTri/s, soit bien plus que les 5 Gtri/s de la GTX 980 qu’elle remplace et même plus que la GTX 980 Ti. La R9 Fury X est larguée sur ce point car elle ne peut générer que 4 triangles par cycle et possède une fréquence trop faible. Le constat est identique pour la capacité de traitement des pixels. La GTX 1080 a en effet autant de ROPs que la GTX 980 ou que la R9 Fury X, mais sa très haute fréquence lui donne un net avantage, lui permettant de se placer légèrement au-dessus de la GTX 980 Ti, pourtant équipée 96 ROPs.

Pour aller plus loin :
Nvidia pourrait lever le pied sur les GPU Gaming au profit de l'IA

Pour la bande passante mémoire, les 10 GHz permis par la G-DDR5X lui permettent d’atteindre les 320 Go/s, c’est autant que la R9 290X, pourtant avec un bus 512 bits. La GTX 980 est bien sûr largement dépassée. La R9 Fury X est bien sûr hors compétition avec sa HBM en 512 Go/s.

Sur le plan tarifaire, la GTX 1080 HOF est vendue 810 €, c’est un prix bien supérieur que le prix d’appel de 680 € pour les custom. La ExOC est bien plus respectueuse du prix. C’est dû au fait que le modèle HOF se veut plus haut de gamme.

Dans tous les cas, ces tarifs sont très supérieurs à celui de la GTX 980 à sa sortie (environ 200 € d’écart). La GTX 980 est d’ailleurs bradée actuellement autour de 400 €, tandis que la GTX 980 Ti se trouve facilement à moins de 500 € en cherchant bien, soit un prix identique à celui de la GTX 1070 FE.

Vous pouvez retrouver ces spécifications avec le logiciel GPU-Z :

KFA2 GTX 1080 HOF GPUZ
Cliquez pour agrandir

Connectiques :

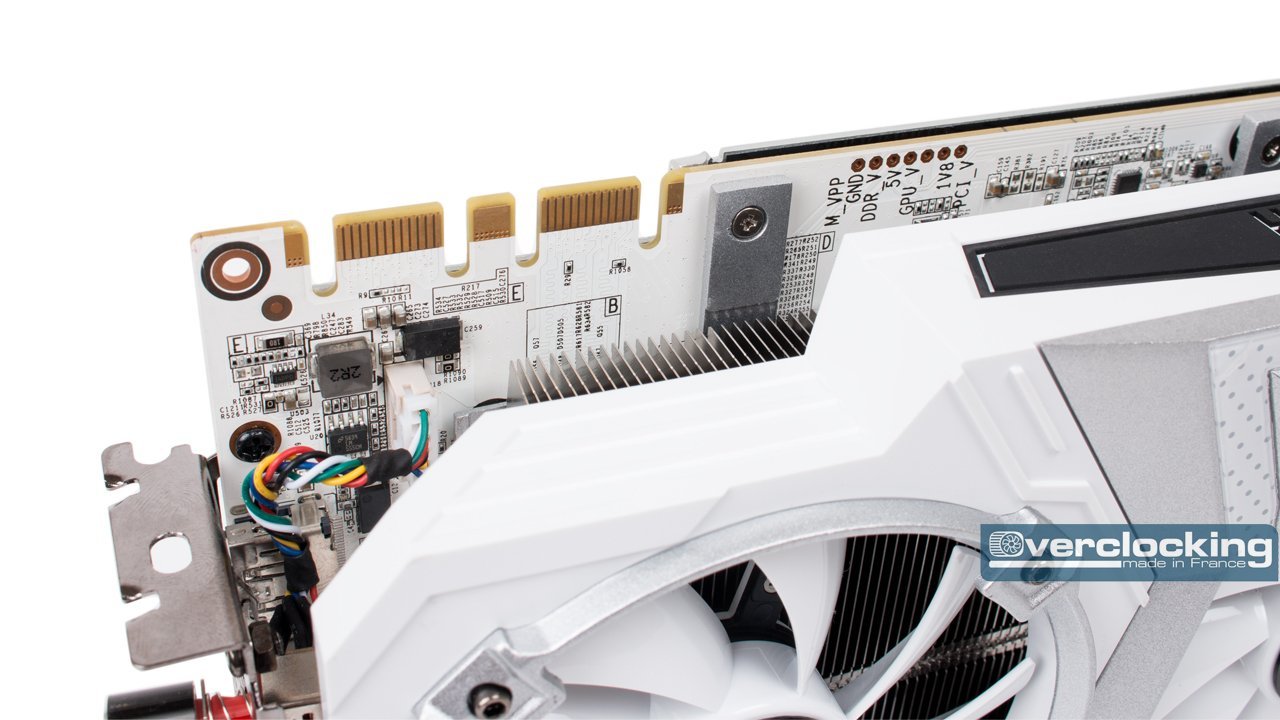

GTX 1080 oblige, la version HOF proposée par KFA² est donc compatible SLI. De ce fait, nous retrouvons deux connecteurs sur la tranche de la carte, lesquels seront utilisés en cas de configuration multi-GPU. Cependant, pas de SLI à trois ou quatre cartes, la connectique étant de type HB Bridge.

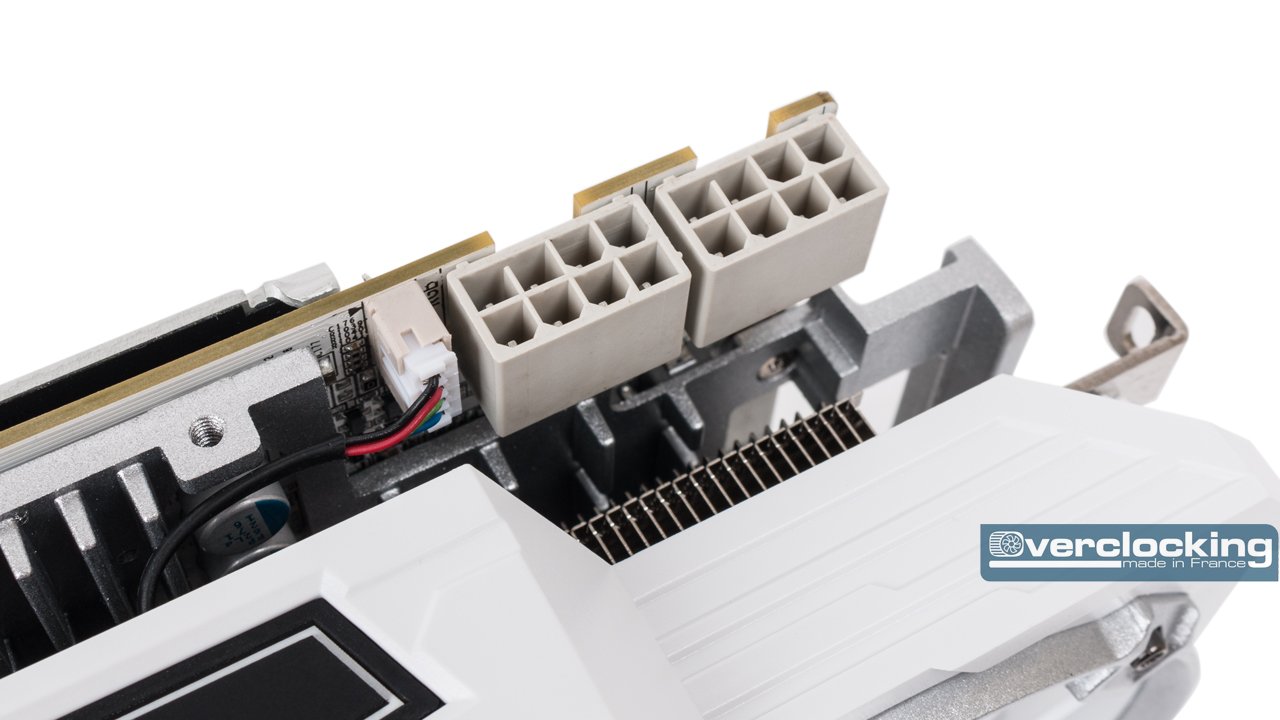

Du côté de l’alimentation, cette HOF embarque deux prises d’alimentation huit broches. Au vu du TDP de 180 watts, cette double connectique nous met à l’abri du besoin, même en cas de gros overclocking… D’ailleurs, elle est conçue pour !

KFA2 GTX 1080 HOF 3

Pour les sorties vidéos, nous avons le droit à :

  • 1 x DVI-D
  • 3 x Display Port 1.4 (4K @60Hz)
  • 1 x HDMI 2.0b (4K @60Hz)

La connectique est complète et l’apparition du DP 1.4 et du HDMI 2.0b seront bien plus agréables pour les hautes résolutions. Mais comme les cartes de générations précédentes, nous déplorons la disparition du RAM-DAC, empêchant toute sortie analogique sur la carte. Adieu le DVI-I, il faudra se contenter de DVI-D. Impossible donc de câbler son écran VGA, à moins de passer par un convertisseur (et non un adaptateur, la différence étant souvent le prix).

Vous pouvez remarquer un petit bitonio noir. C’est un bouton nommé Hyper Boost, qui permet, en appuyant dessus, de booster de manière conséquente la tension et la ventilation de la carte. Pratique pour l’OC.

Notez qu’il est possible de gérer 4 écrans simultanément.

Vous pouvez avoir à cette adresse plus de détails sur ce que permettent les connectiques.

Refroidissement :

KFA2 GTX 1080 HOF 8Côté refroidissement, KFA² envoie du lourd avec sa GTX 1080 HOF. Le GPU est en contact avec une base en cuivre laquelle est reliée à un réseau de cinq caloducs en cuivre nickelé. Ces dernier répartissent la chaleur à travers un énorme radiateur constitué d’ailettes en aluminium.

KFA2 GTX 1080 HOF 7
Cliquez pour agrandir

Puis, l’ensemble est refroidit par en ensemble de ventilateurs, trois pour être précis. Ceux-ci, mesurent 90 mm de diamètre et peut importe les conditions, ils sont en fonction, pas de mode semi-passif pour cette GTX 1080, tout comme la GTX 980 HOF que nous avions eu entre les mains par le passé.

Le refroidissement des puces mémoires et de l’étage d’alimentation est assurée par un bouclier en aluminium !

page suivante
