[OMF] Gigabyte Z170X Gaming G1

LE PCB :

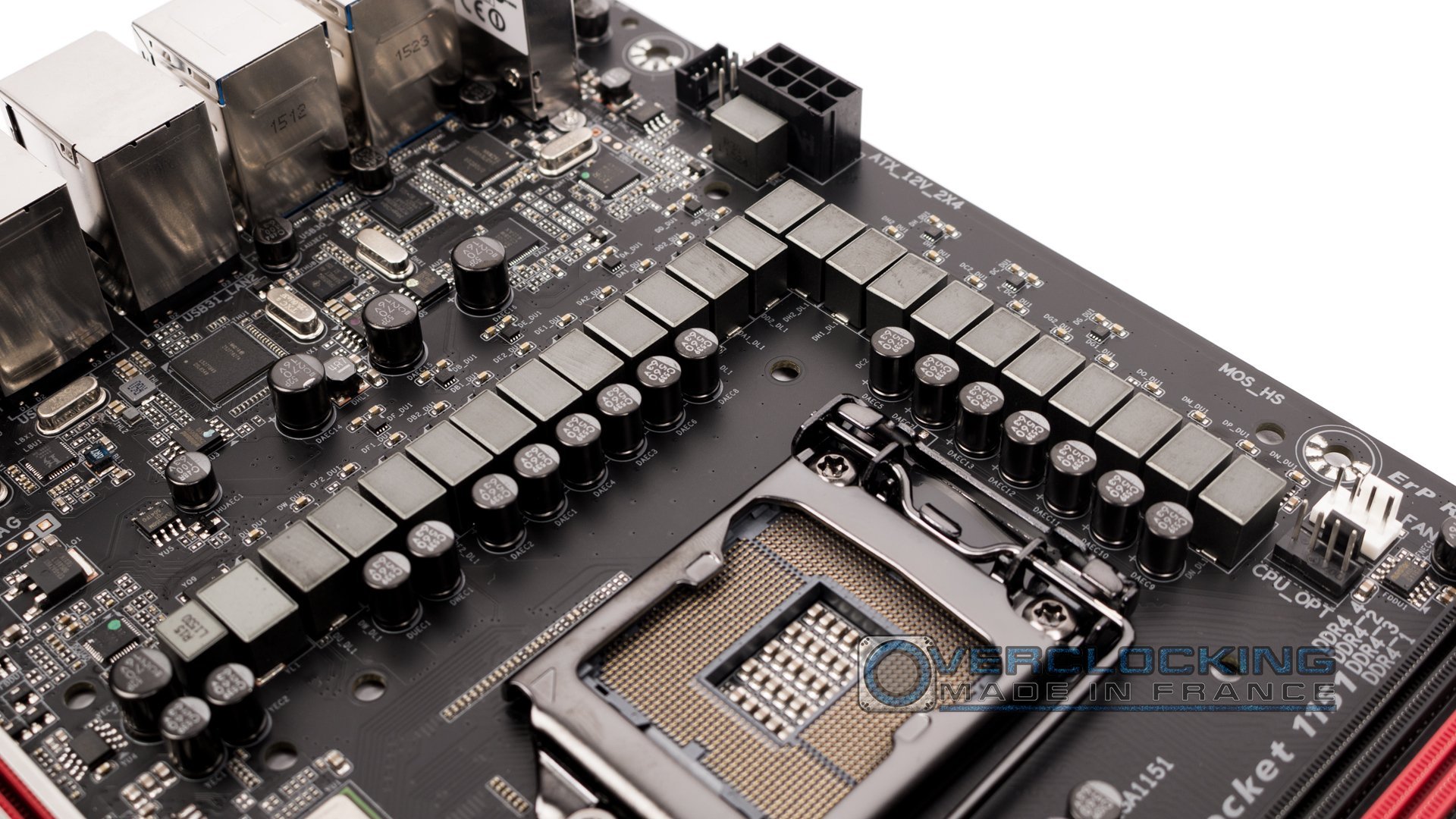

Étages d’alimentation : du lourd

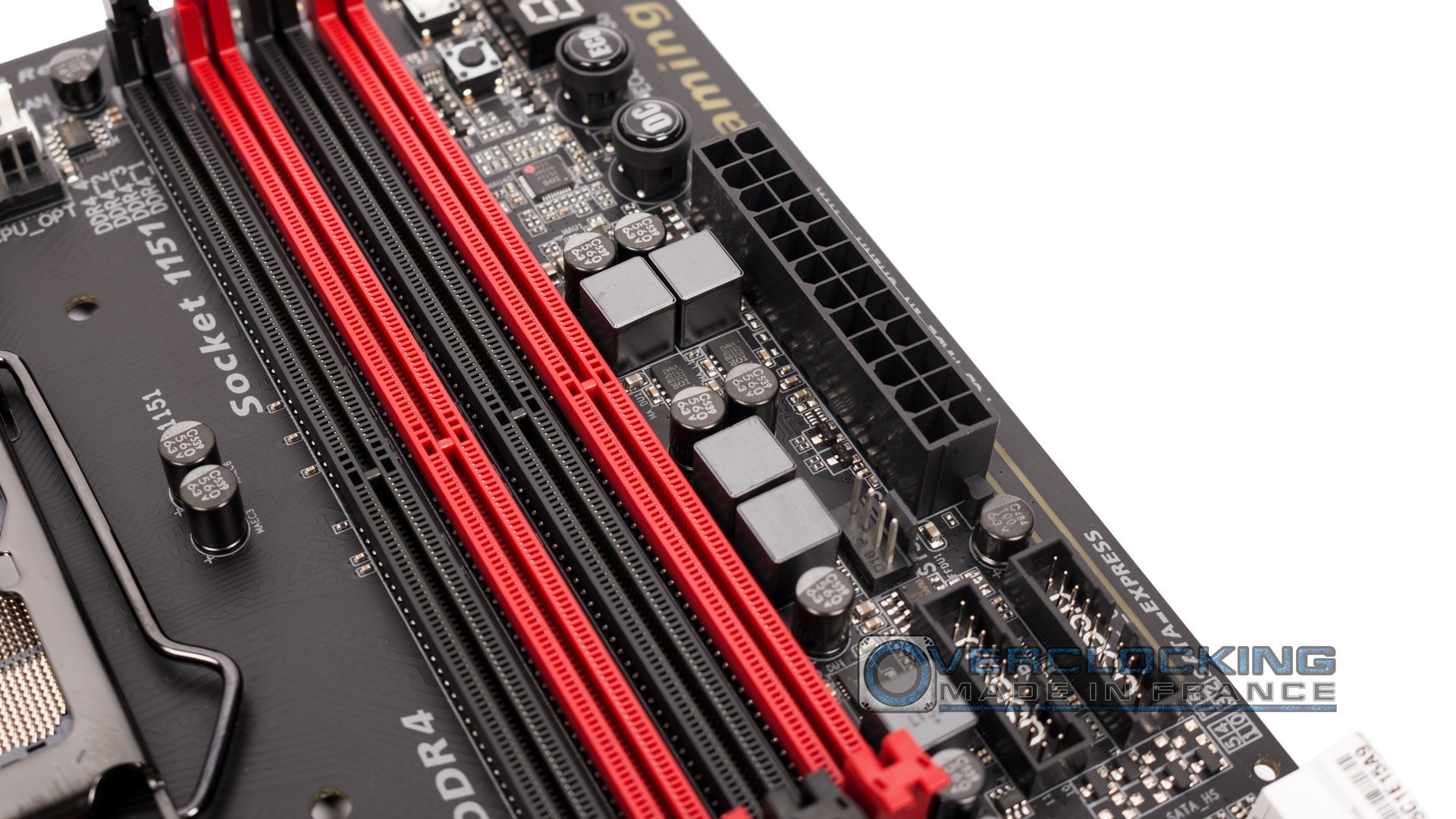

Comment dire, on a vu le plumage, mais le ramage est il présent ? OUI ! Avec cette Z170X Gaming G1, GIGABYTE propose 22 phases pour le CPU et 4 pour la mémoire.

Ce système d’alimentation est associées à un contrôleur IR® de 4ème génération, avec une puce PowIRstage® de 3ème génération et sa technologie Isense. La répartition du courant ces différentes ICs est optimale évitant ainsi tout risque de surchauffe (meilleur durabilité et plus de stabilité). Les condensateurs sont de type Solides Durable Black.

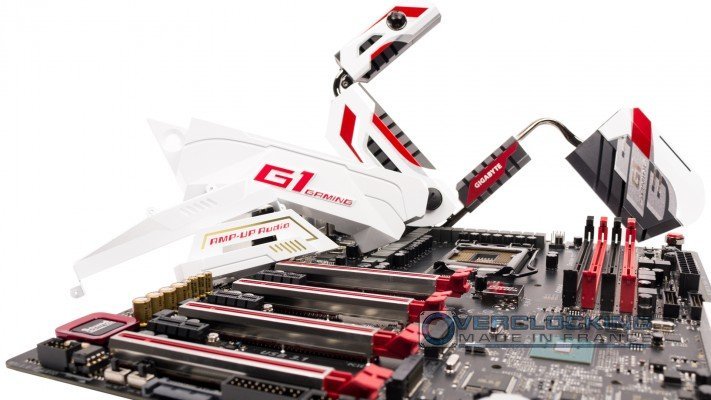

Le tout est refroidi par deux blocs équipé d’un système de watercooling en G1/4.

Alimentation :

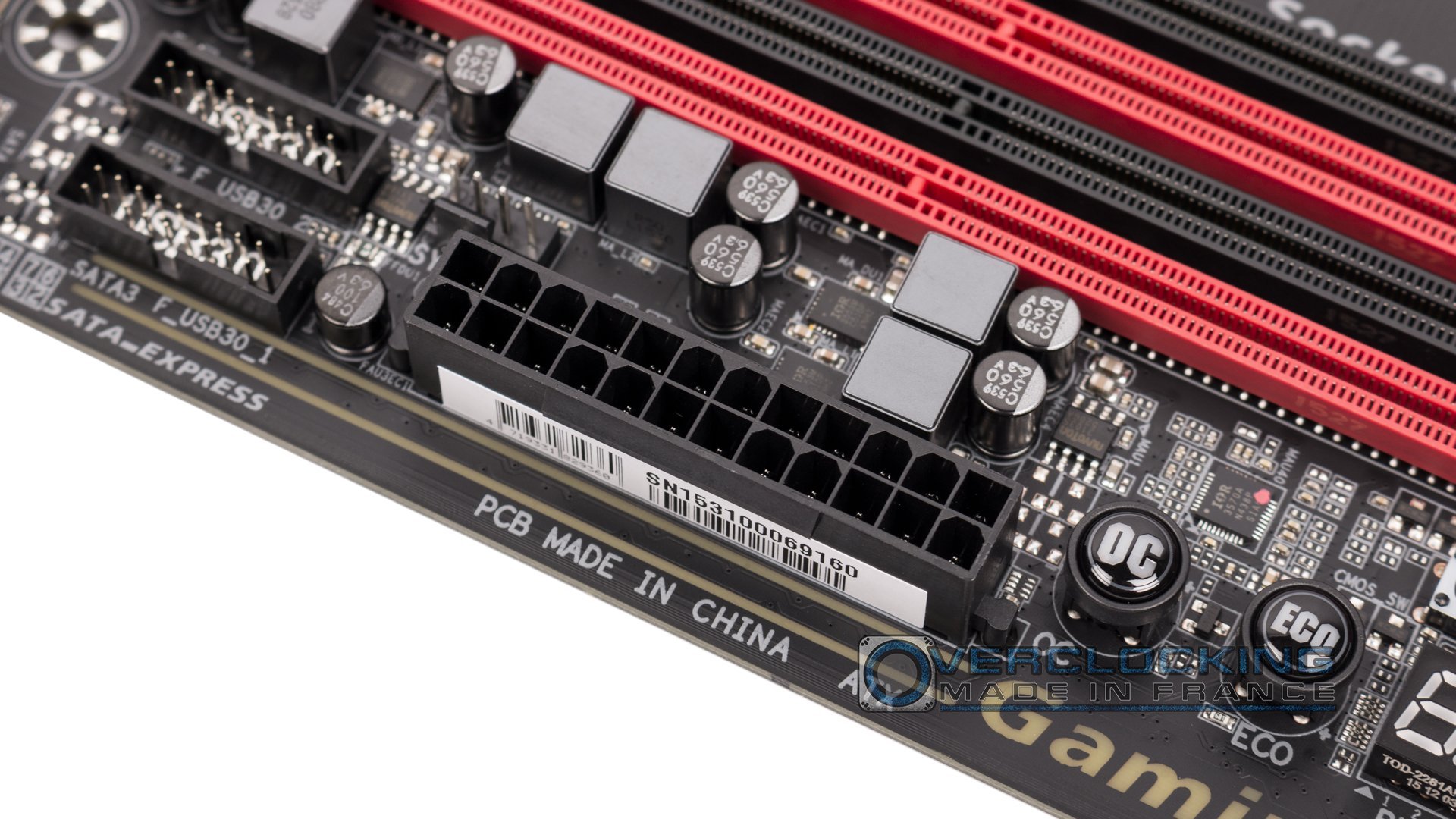

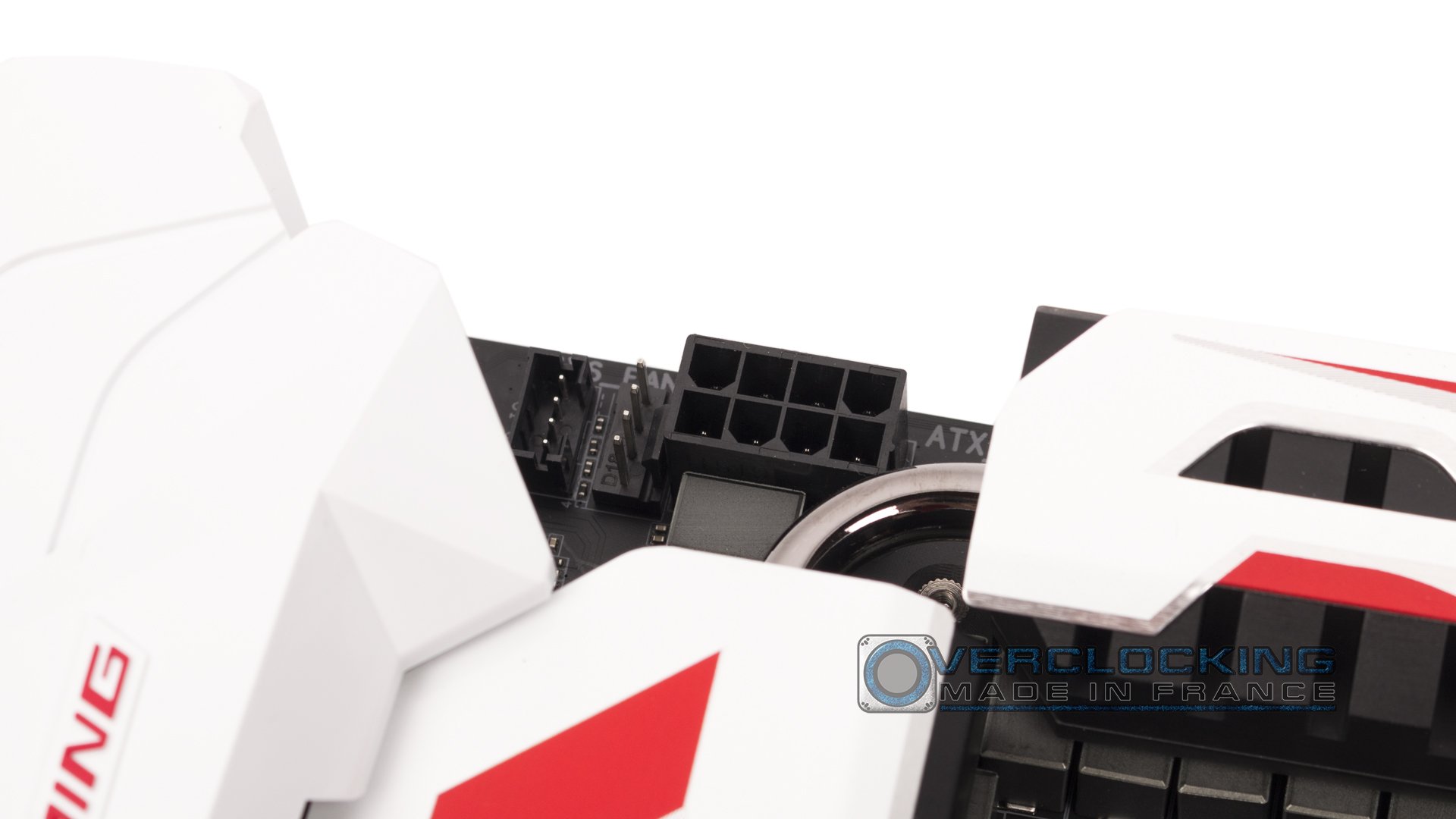

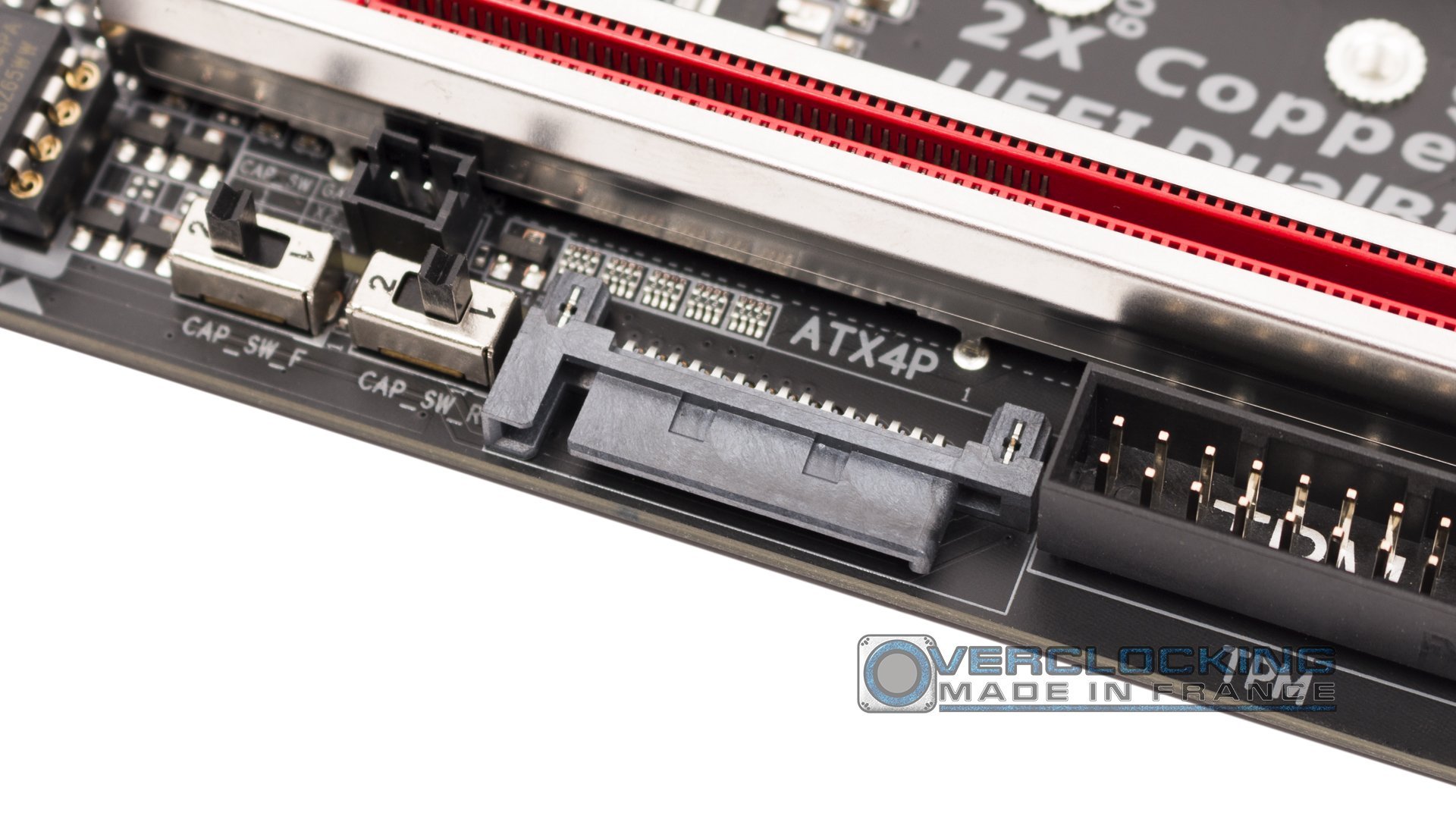

L’alimentation électrique se fera par l’intermédiaire de l’indispensable connecteur 24 broches. Un 8 broches est également de la partie pour le processeur. L’alimentation supplémentaire des ports PCI-E se fera par une alimentation en SATA (ATX4P).

Notez au passage la petite connectique sur la première vignette. Il s’agit du connecteur pour l’alimentation de l’éclairage de l’I/O shield, réglable bien sûr par logiciel.

Connectique interne :

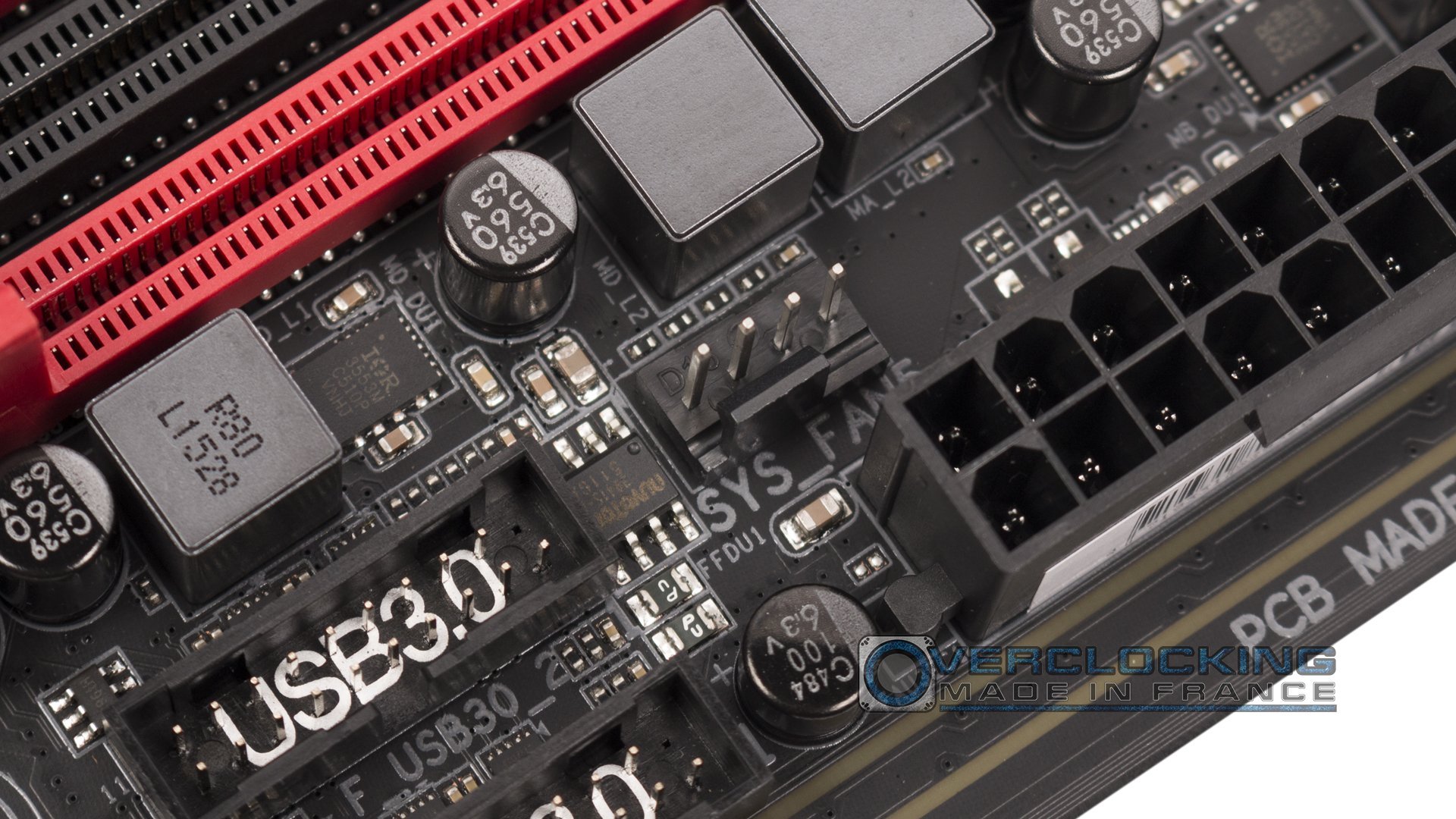

La connectique directement disponible sur le PCB n’est pas oubliée. Au contraire, elle est plus que fournie, et nous y retrouverons tout ce qui est indispensable sur une carte haut de gamme récente :

• 1 x connecteur pour l’alimentation de I/O shield

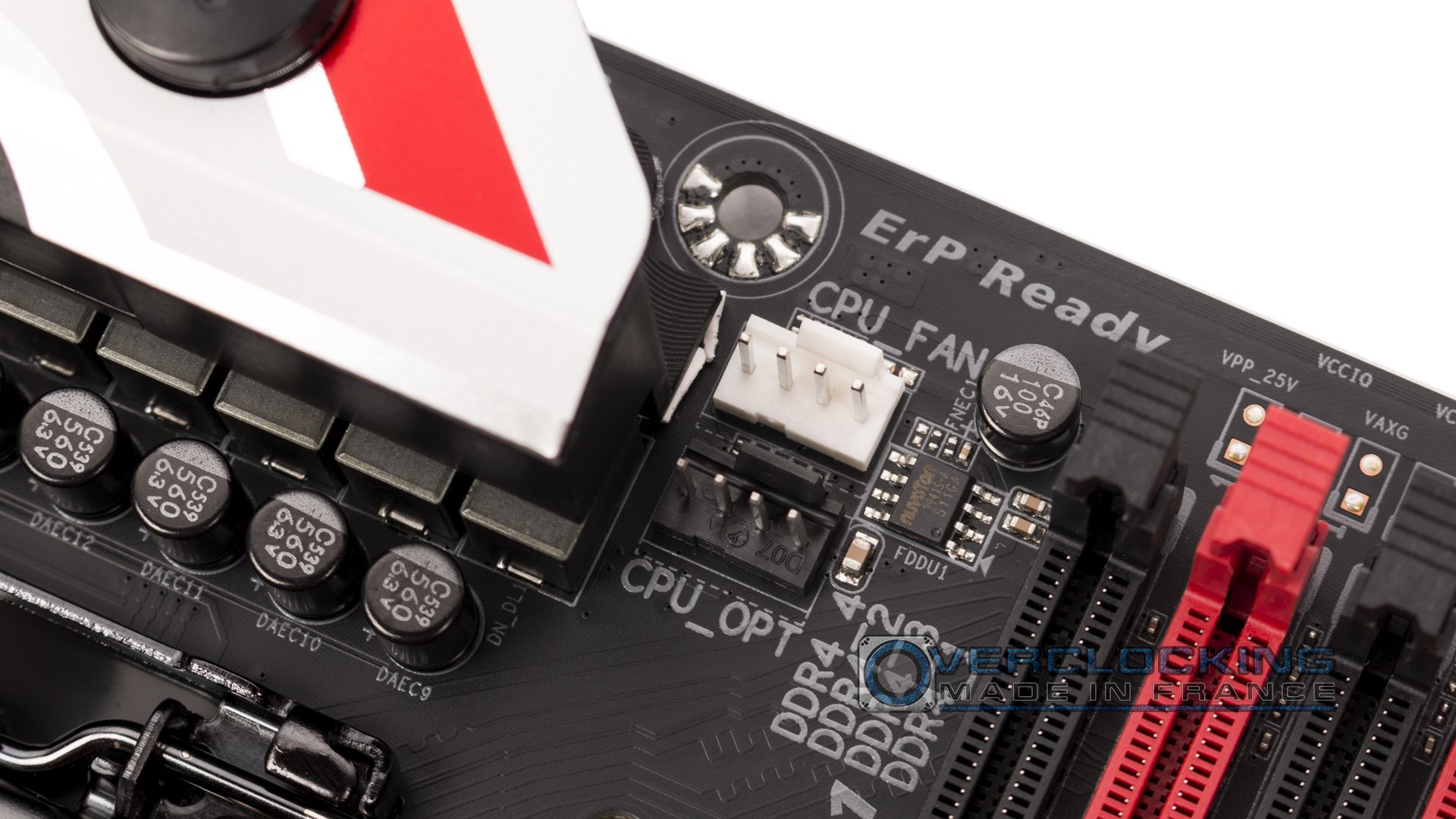

• 1 x connecteur pour le CPU_FAN
• 1 x connecteur pour le water cooling(CPU_OPT)

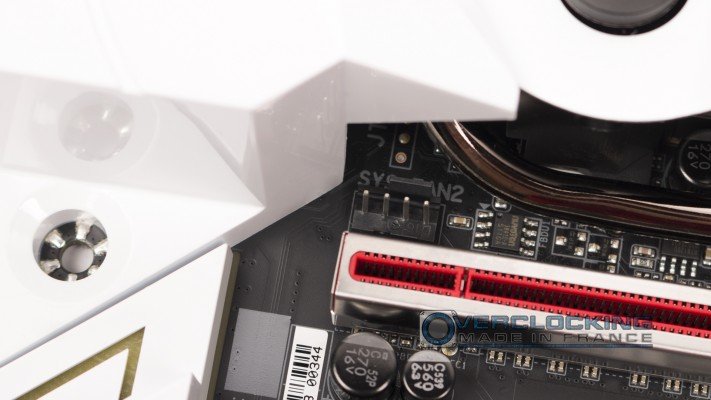

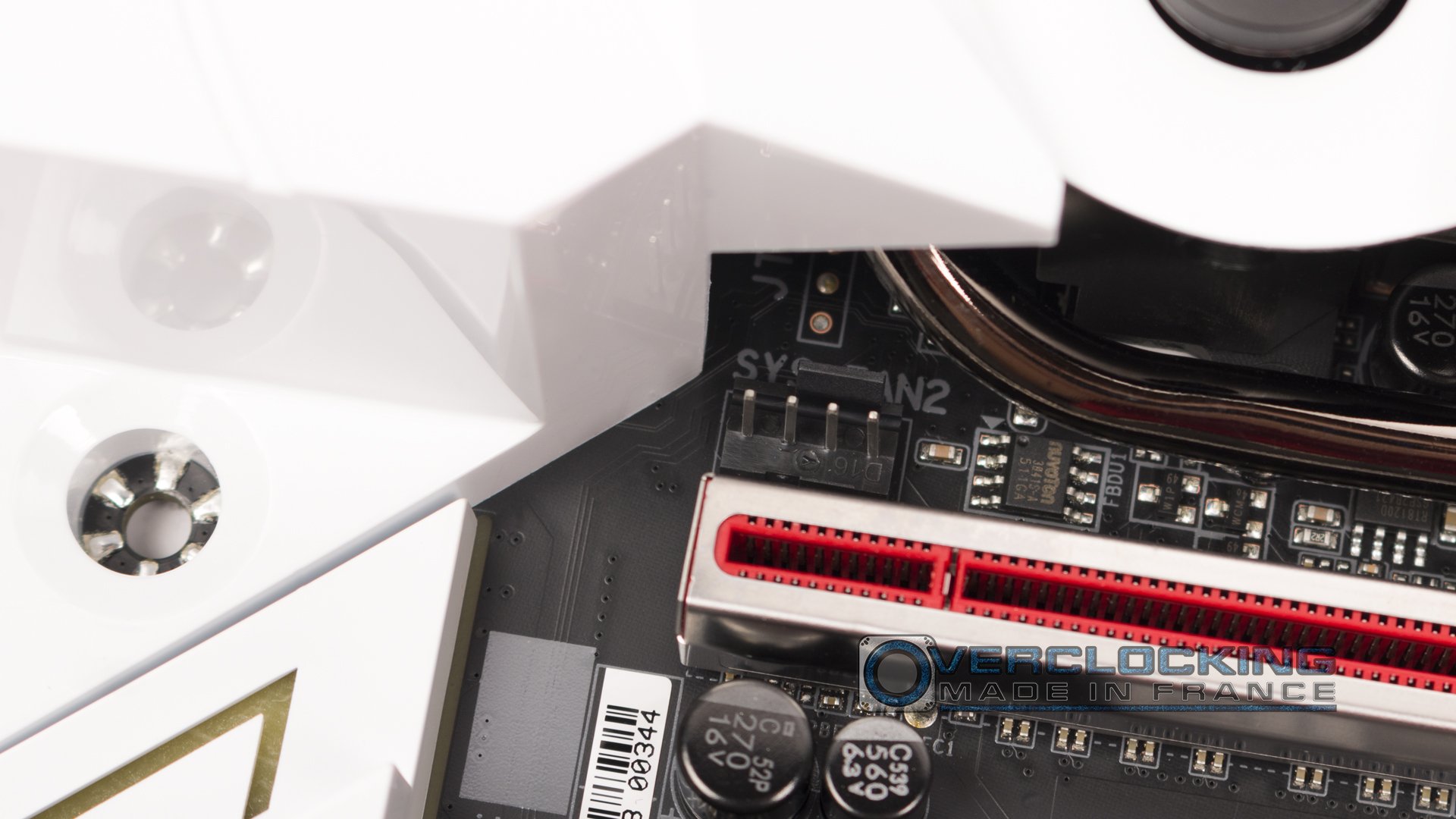

• 5 x connecteurs ventilateur système

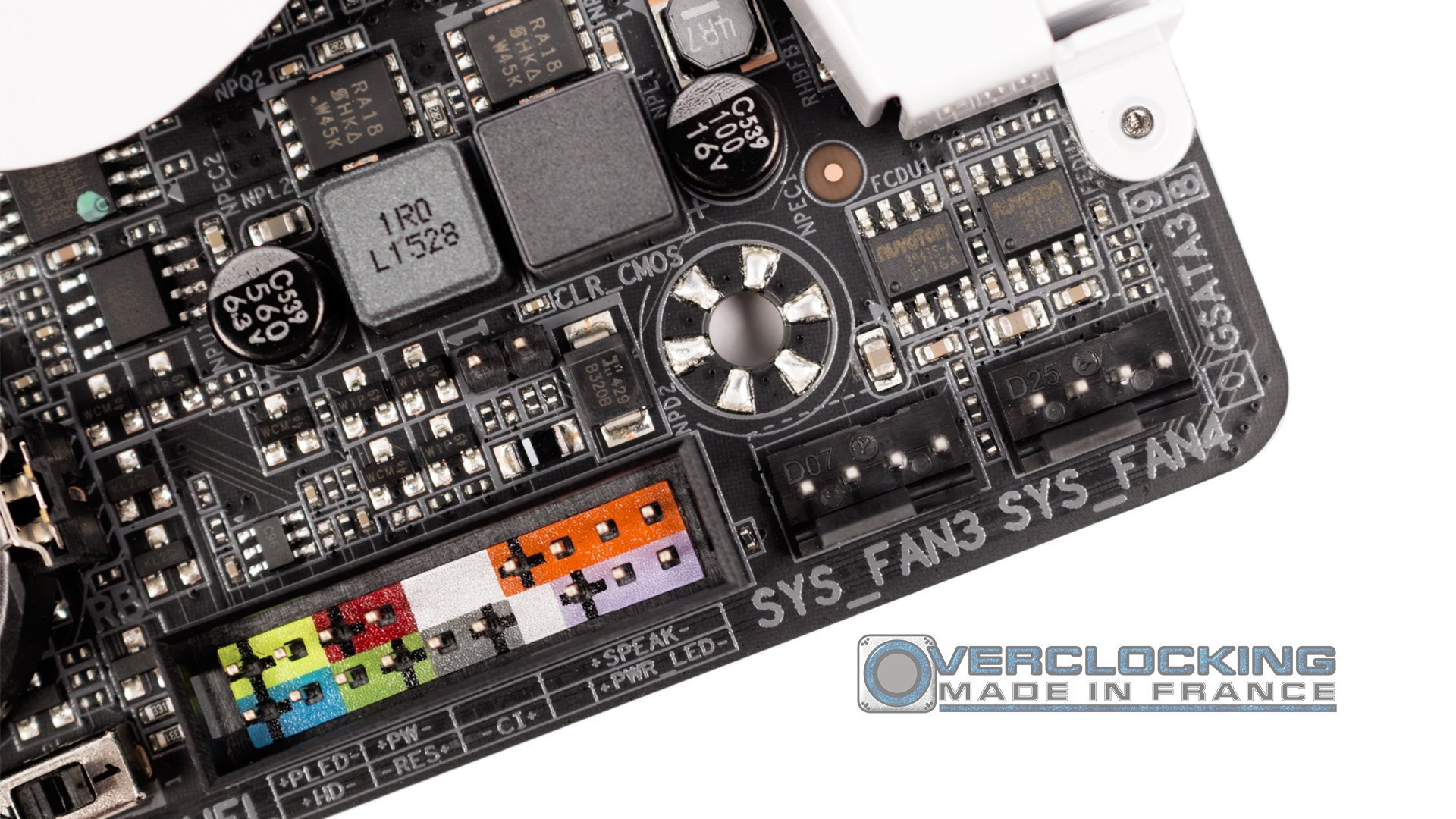

• 1 x connecteur pour le front panel
• 1 x connecteur pour le front panel audio
• 2 x connecteurs USB 3.0/2.0 (4 ports)
• 2 x connecteurs USB 2.0/1.1 (4 ports)
• 1 x connecteur TPM (Trusted Platform Module)

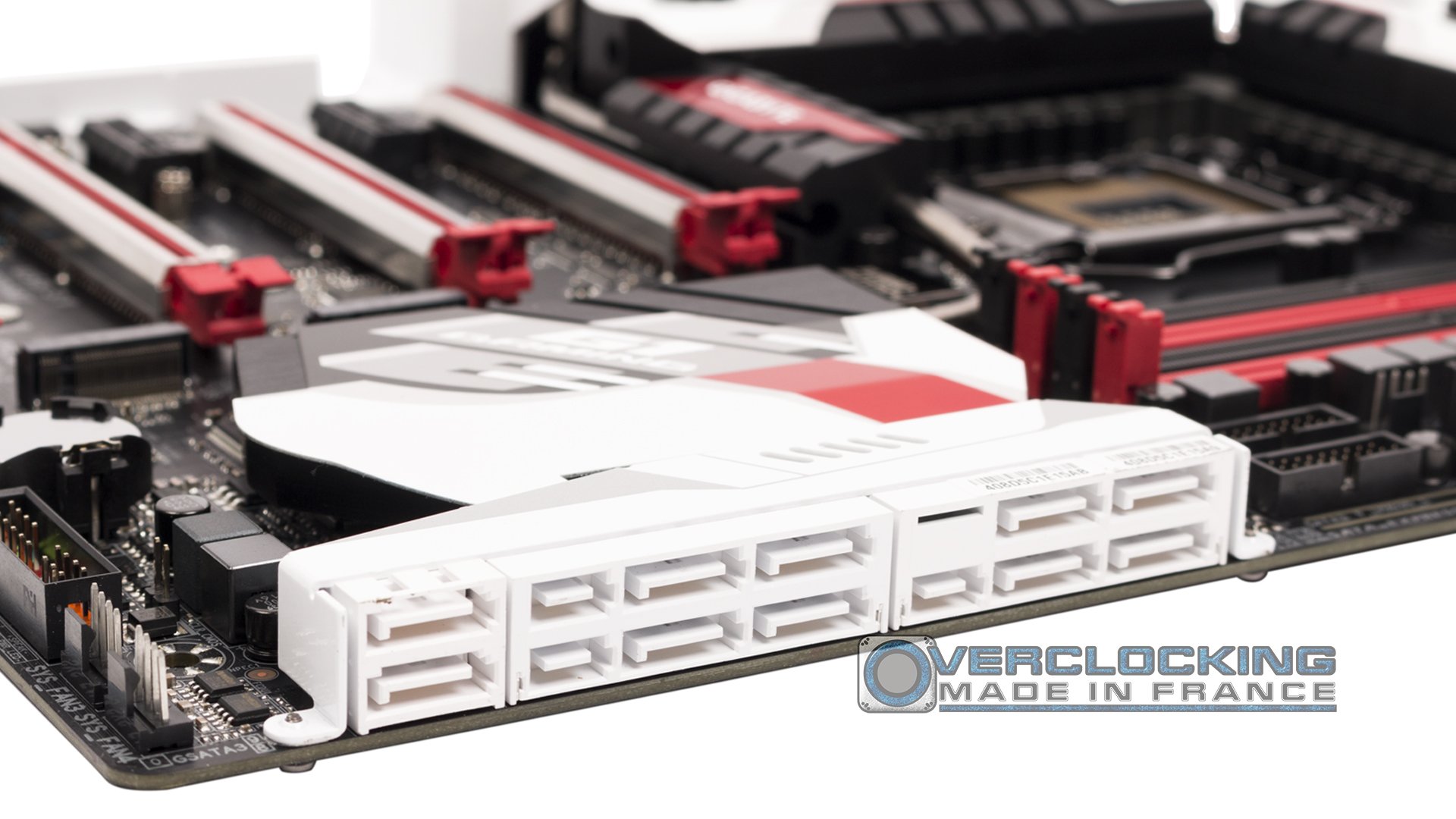

Evidement la connectique pour nos supports de stockage n’est pas oublié, loin de là même. Tout est présent sur cette Z170X Gaming G1 :

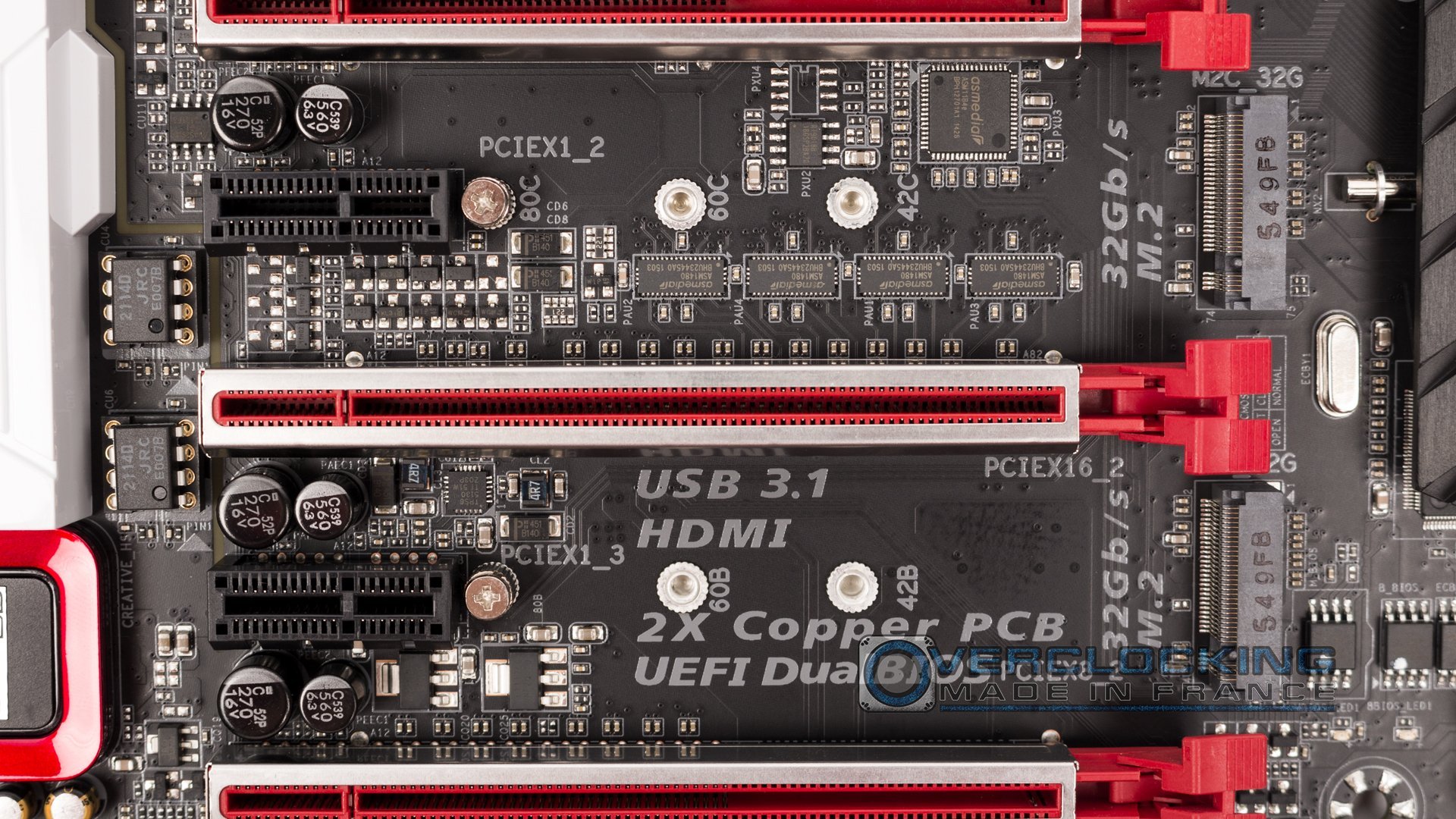

• 2 x connecteur M.2 cablé en PCIe Gen3 x4 pour un maximum de 32 Gb/s chacun.
• 3 x connecteur SATA Express
• 10 x connecteurs SATA 6Gb/s (chaque connecteur SATA Express utilisé supprime l’accès à 2 connecteurs SATA)

Evidemment, avec deux connecteur en M.2, il est possible de configurer un magnifique système RAID.

Il est également possible d’utiliser l’adaptateur spécifique pour connecter un système de stockage de type U.2 pour des performances encore plus incroyable (SSD de chez Intel série 750).
