LE PCB :

Étages d’alimentation : Extreme Engine Digi+

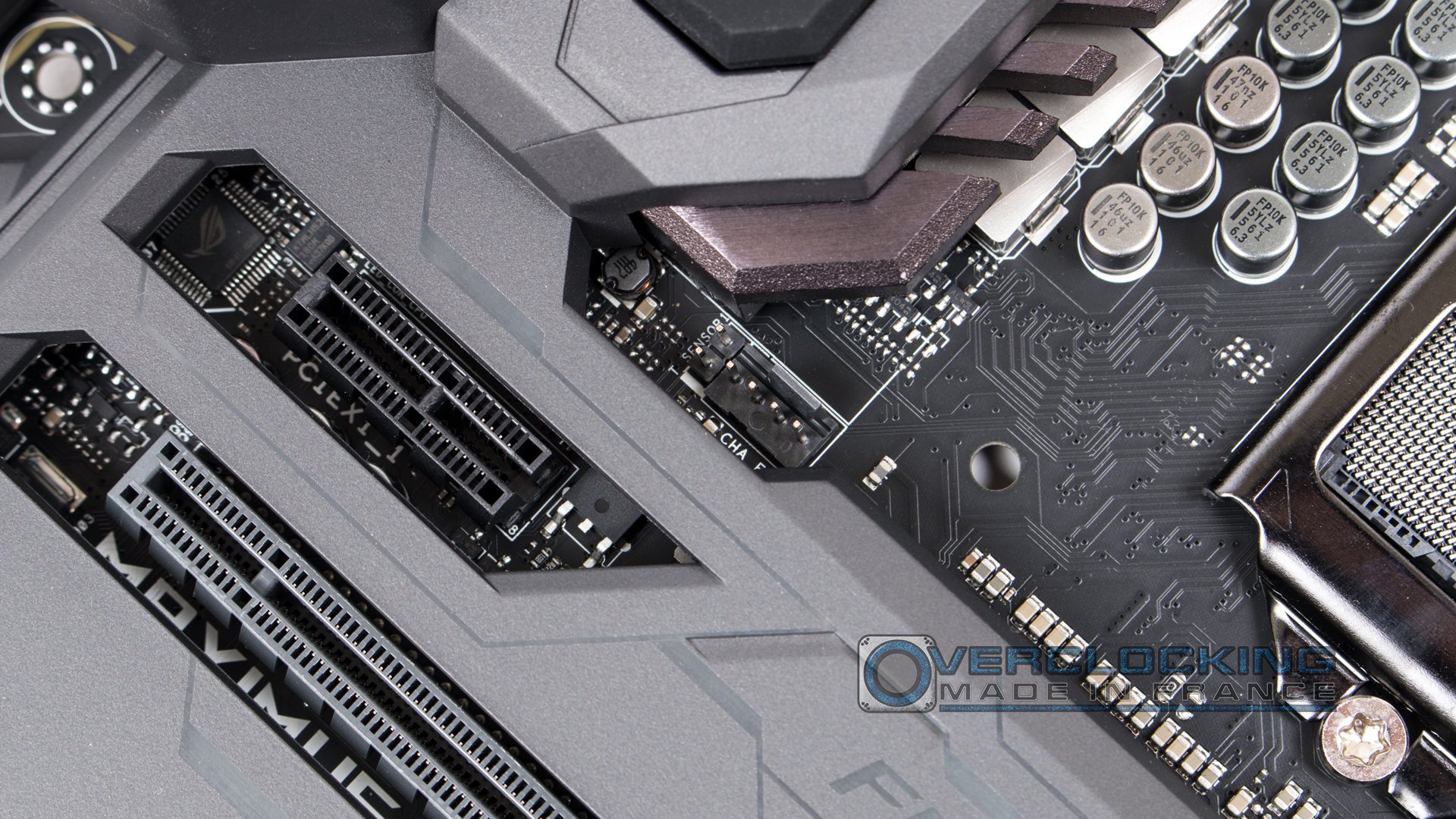

Comme à son habitude, ASUS utilise son système de gestion d’énergie Extreme Engine Digi+. Ce système est composé de bobines en alliage MicroFine NexFET™ MOSFET et de condensateurs métalliques noirs 10K. Ils sont au nombre de 10 pour le processeur et 2 pour la mémoire.

L’objectif est d’avoir de bonnes tensions, et qu’elles restent stable quoi qu’il advienne.

ASUS Maximus VIII Formula 21
Cliquez pour agrandir
Alimentation :

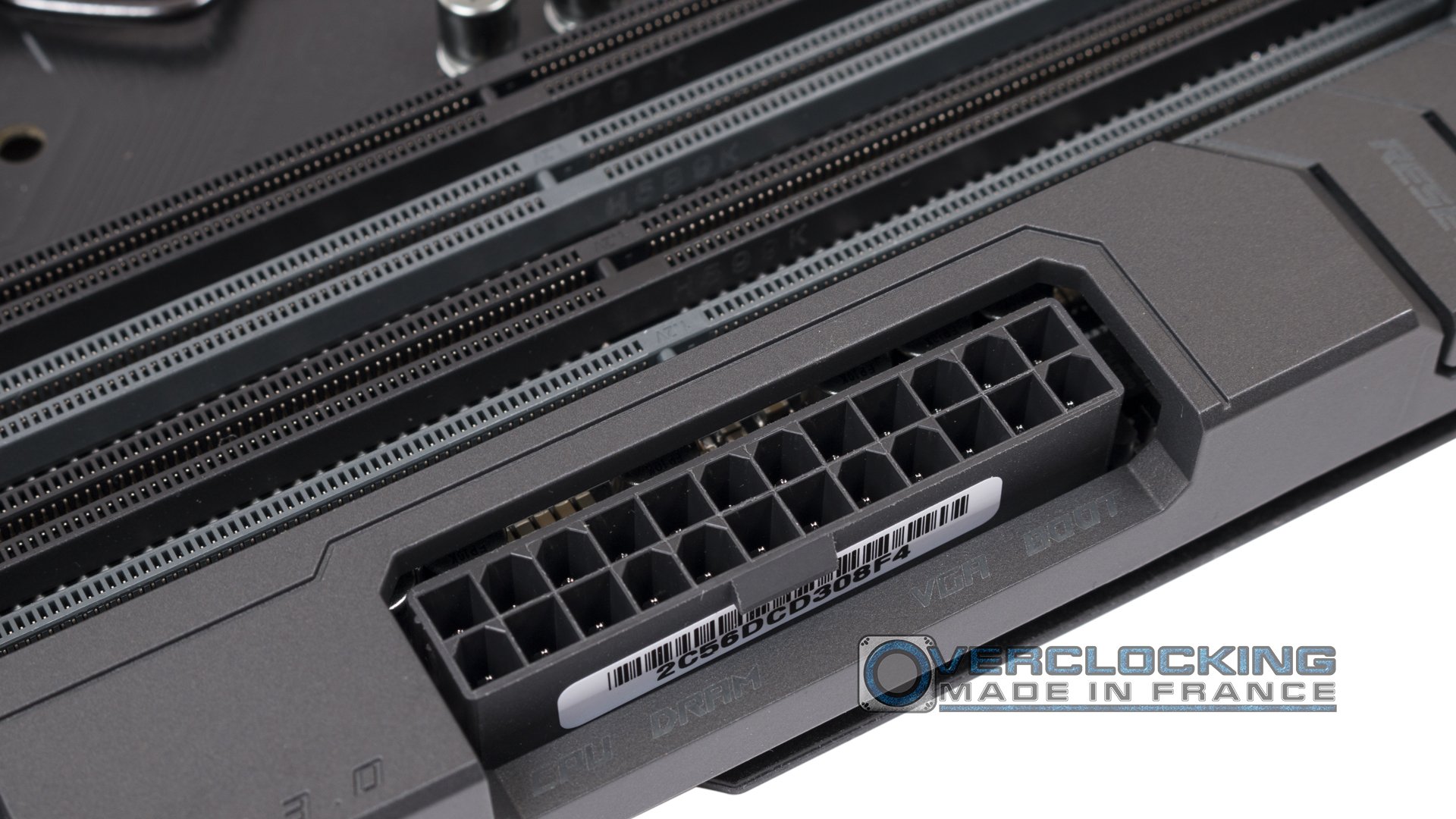

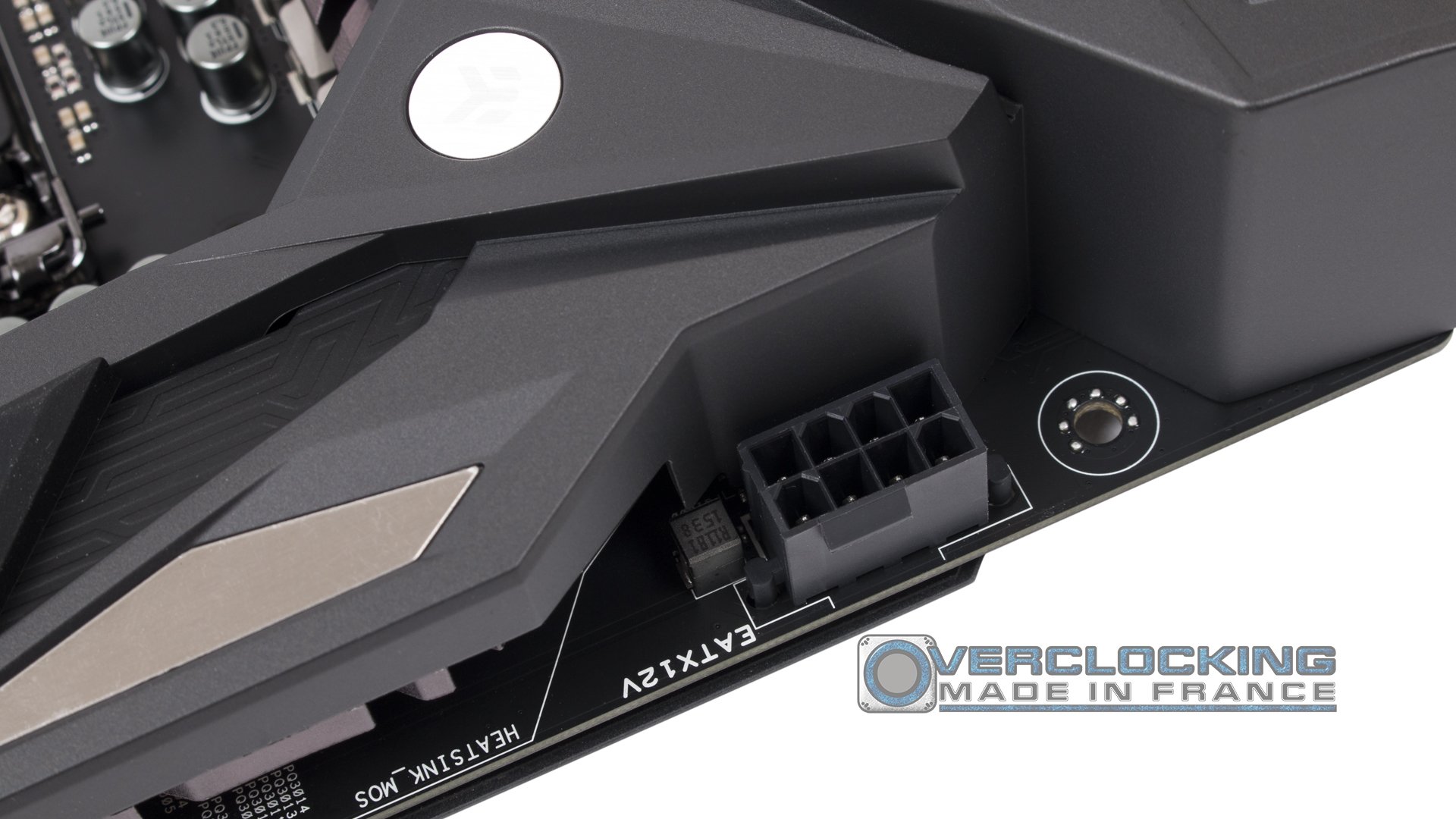

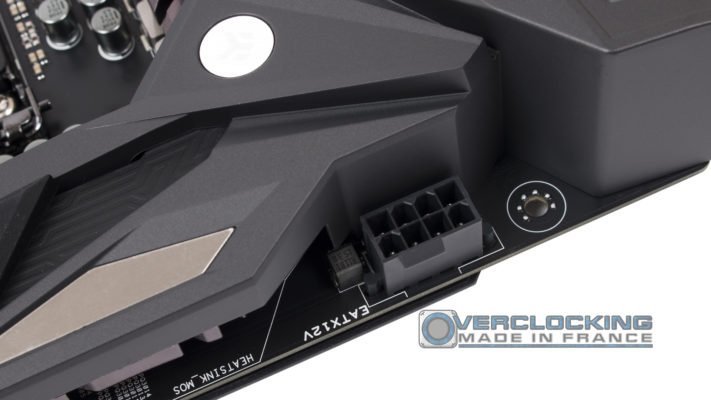

L’alimentation électrique se fera par l’intermédiaire de l’indispensable connecteur 24 broches. Pour le 12V, ASUS rajoute simplement un connecteur 8 broches en cas de lourdes charges.

Malgré le fait que les processeurs Skylake soient peut consommateur, un connecteur 4 broches aurait été un petit plus. En effet pour rappel, la M7F sous Z97 disposait de ce connecteur.

Publicité
Connectique interne :

La connectique directement disponible sur le PCB n’est pas oubliée. Au contraire, elle est plus que fournie, et nous y retrouverons tout ce qui est indispensable sur une carte haut de gamme récente :

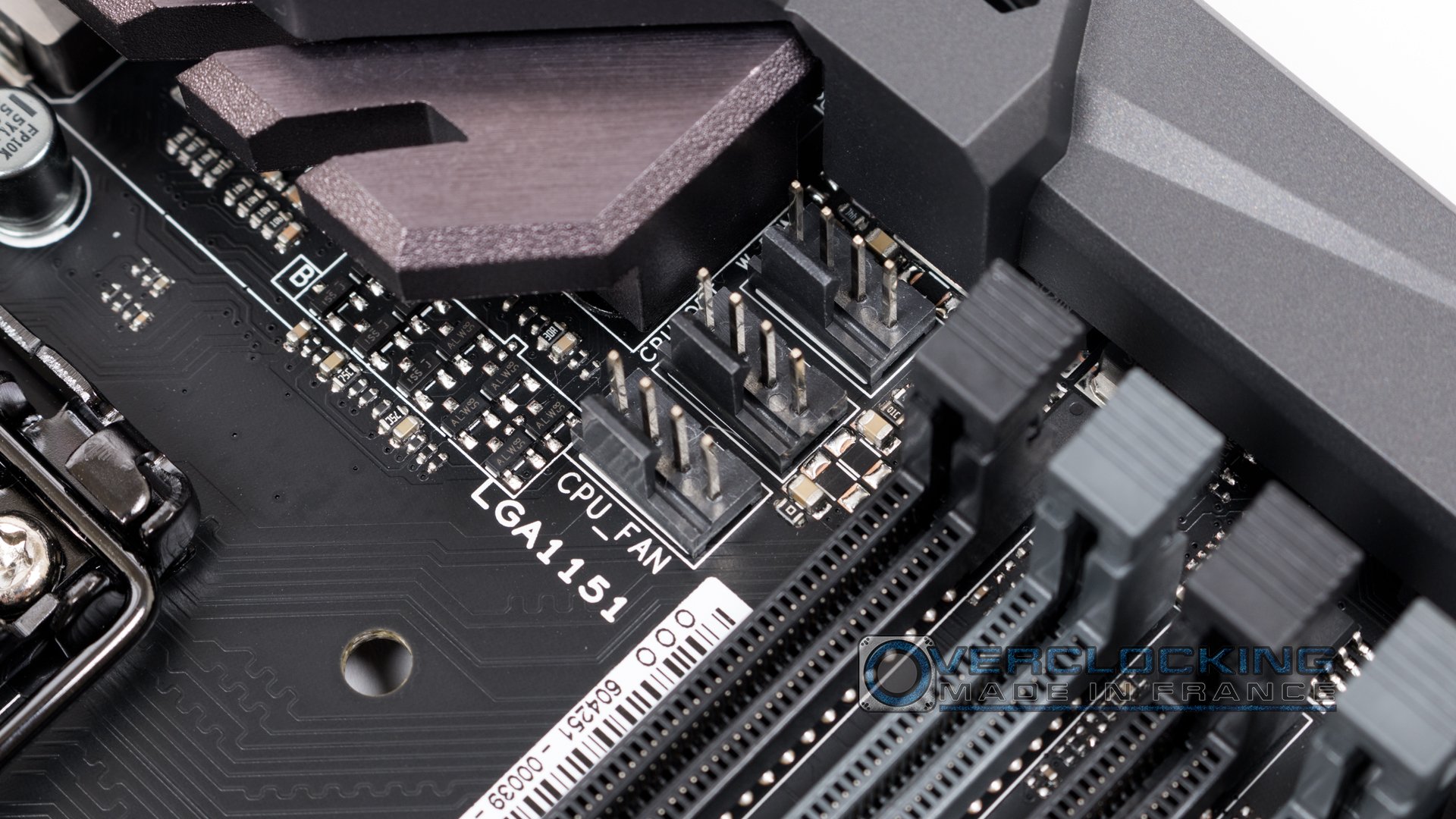

  • 5 x connecteurs pour ventilateur 4 broches
  • 1 x connecteur CPU OPT Fan 4 broches
  • 1 x connecteur audio Front panel (AAFP)
  • 1 x connecteur Front panel
  • 1 x connecteur System Panel

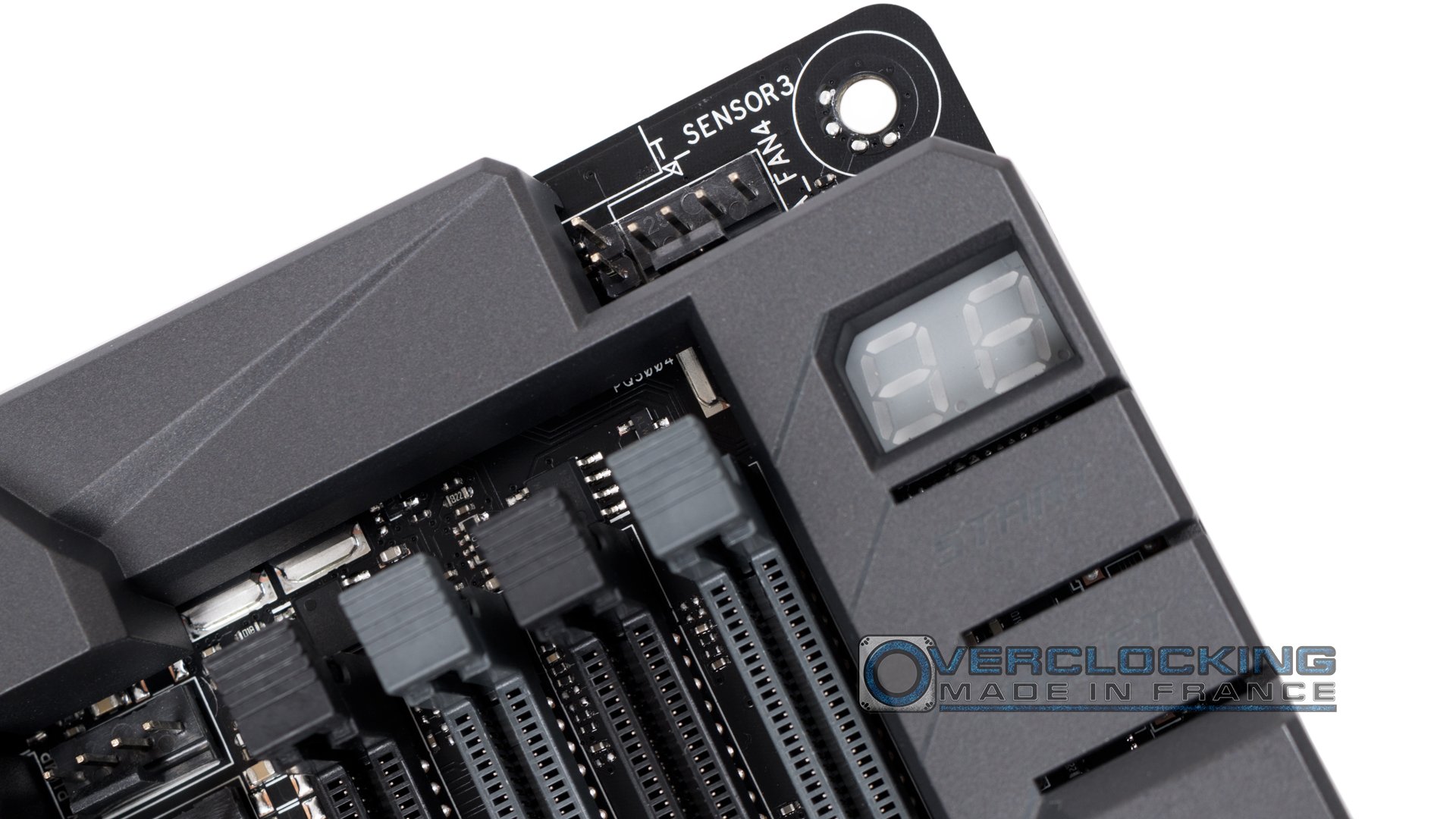

  • 3 x connecteurs pour capteur thermique
  • 1 x connecteur d’extension ROG (ROG_EXT)
  • 1 x Water Pump header (4-pin)
  • 2 x ports USB 3.0 supportant 4 ports USB 3.0 supplémentaires
  • 2 x ports USB 2.0 supportant 4 ports USB 2.0 supplémentaires



Forcément la connectique pour les supports de stockage ne sont pas oubliés. Nous avons tout ce qu’il faut :

  • 1 x port U.2 pour SSD INTEL
  • 2 x ports SATA Express : compatible 4 x SATA 6.0 Gb/s
  • 1 x socket M.2 3ème génération compatible avec les normes 2242/2260/2280/22110
  • 4 x connecteurs SATA 6Gb/s

    Cliquez pour agrandir
    Cliquez pour agrandir

Rappelons que le port U.2 n’est compatible qu’avec les SSD de chez INTEL, les fameuses séries 750 NVME. Il a pour mérite de permettre une débit théorique de 4Go/s, soit deux fois plus rapide qu’un connecteur M.2.
